BEDIENUNGSANLEITUNG X200or BOHLT

X200BL/OR Benutzerhandbuch

Elektro-Klapprad

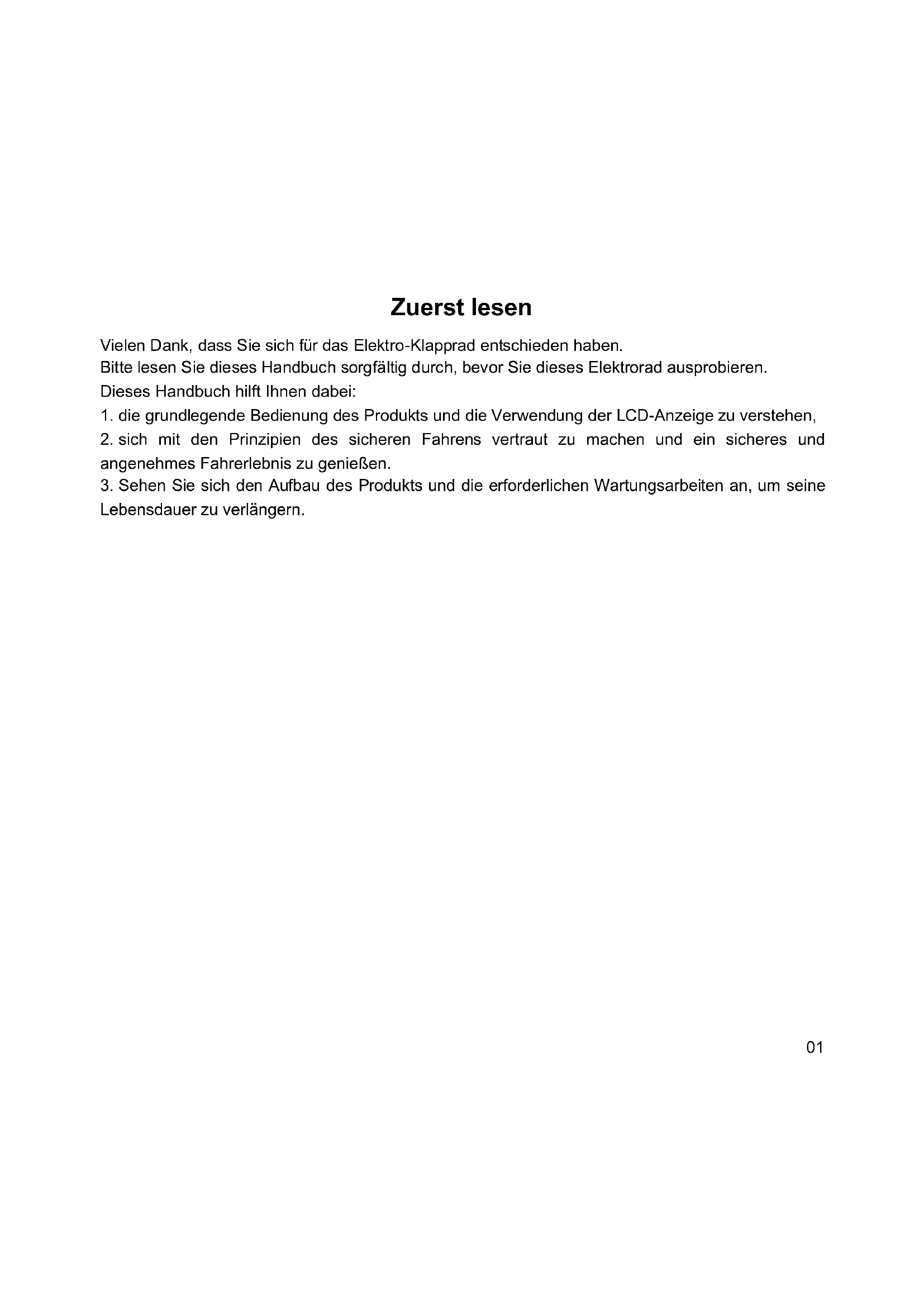

Zuerst lesen

Vielen Dank, dass Sie sich für das Elektro-Klapprad entschieden haben.

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Elektrorad ausprobieren.

Dieses Handbuch hilft Ihnen dabei:

1. die grundlegende Bedienung des Produkts und die Verwendung der LCD-Anzeige zu verstehen,
2. sich mit den Prinzipien des sicheren Fahrens vertraut zu machen und ein sicheres und angenehmes Fahrerlebnis zu genießen.
3. Sehen Sie sich den Aufbau des Produkts und die erforderlichen Wartungsarbeiten an, um seine Lebensdauer zu verlängern.

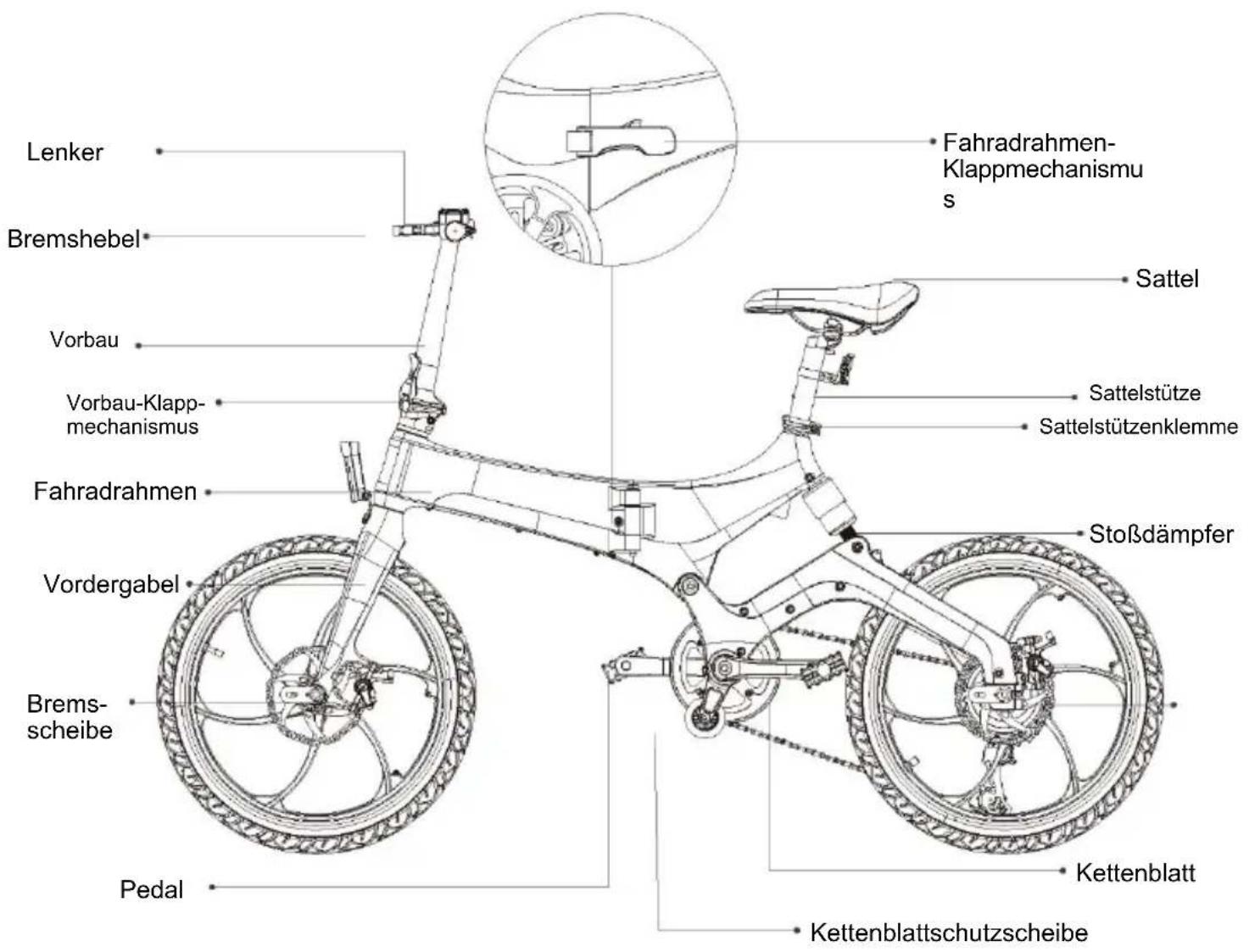

Aufbau & Funktionen des Fahrrads

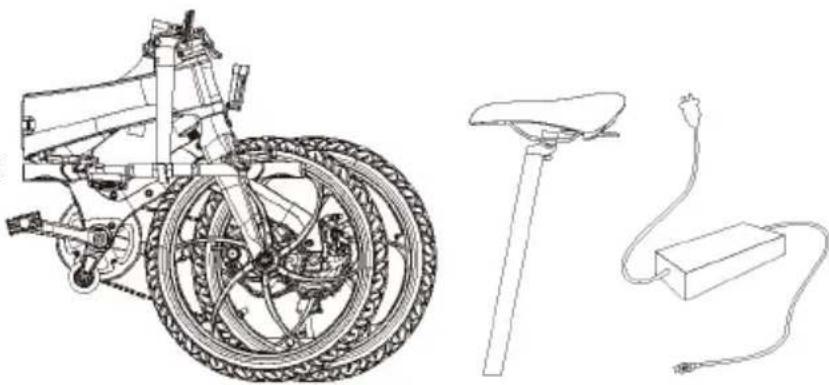

Packliste

Artikel im Karton:

1. Das E-Bike X1
2. Sattel und Sattelrohr X1
3. Benutzerhandbuch X1
4. Ladeadapter X1
5. Akkuverriegelungsschlüssel X2
   Optional: Schutzbleche,
   Rücklichter

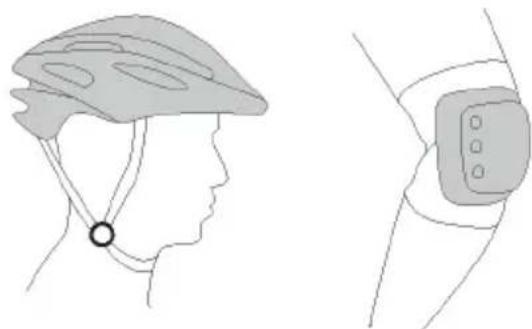

Für Anfänger werden Helm, Knieschutz, Ellbogenschutz und andere Schutzausrüstung beim Fahren empfohlen. Bitte fahren Sie zuerst auf breiten Wegen und Straßen.

Hinweise: Dieses Elektrorad ist für das Fahren auf Straßen in der Stadt gedacht. Das Fahren auf anderen Straßen ist verboten. Es kann sonst zu Verletzungen und Unfällen kommen.

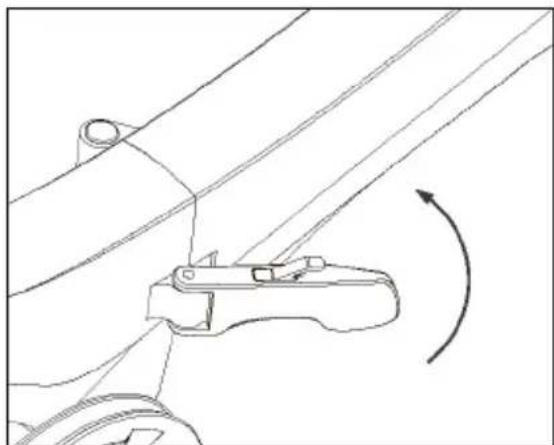

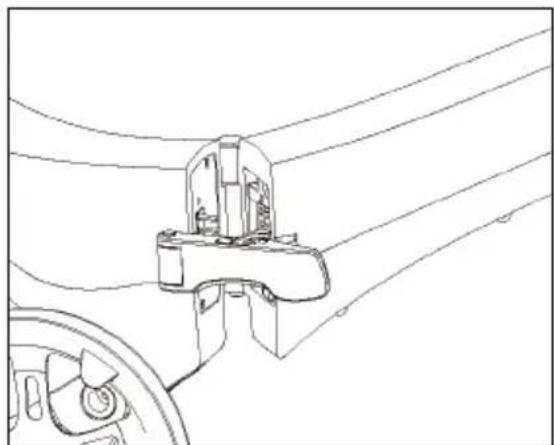

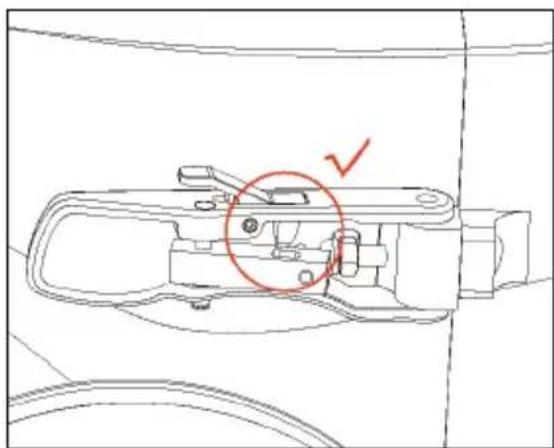

1. Fahrradrahmen aufklappen

1) Halten Sie das Fahrrad und klappen Sie es auf.

2) Befestigen Sie den Klappmechanismus wie abgebildet und prüfen Sie ihn wie in 3) und 4) angegeben, bevor Sie ihn verriegeln.

3) Drücken Sie die Verriegelung des Klapmechanismus, um das obere Teil aufzuklappen. Passen Sie die Begrenzungsschraube nötigenfalls an.

4) Drücken Sie den Klappmechanismus wie in 2).

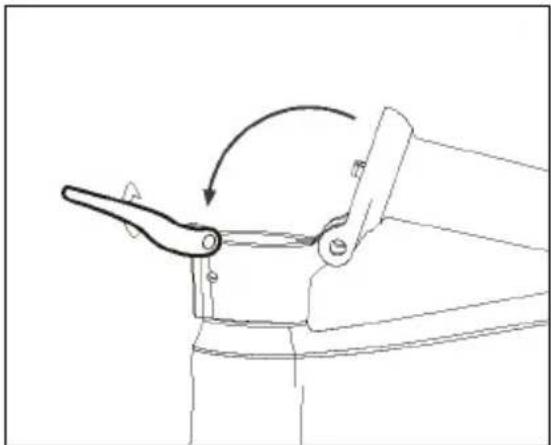

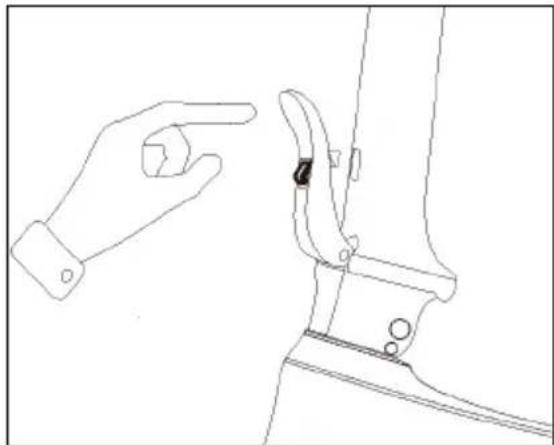

2. Vorbauspindel aufklappen

1) Halten Sie das Fahrrad, klappen Sie den Vorbau senkrecht auf und stellen Sie sicher, dass er nahtlos mit dem unteren Teil verbunden ist.

2) Befestigen Sie den Vorbau-Klappmechanismus nach oben.

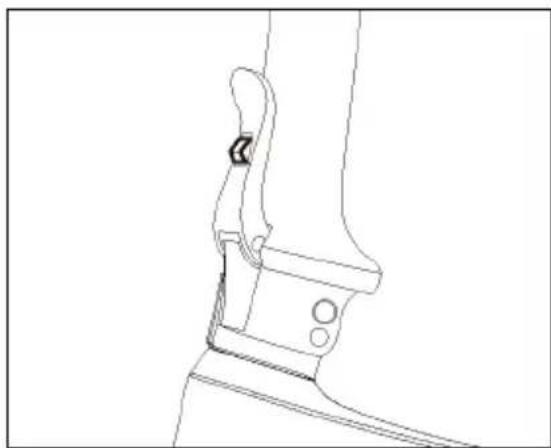

3) Schütteln Sie den Vorbauteil, um zu sehen, ob dieser Klappmechanismus fest verriegelt ist.

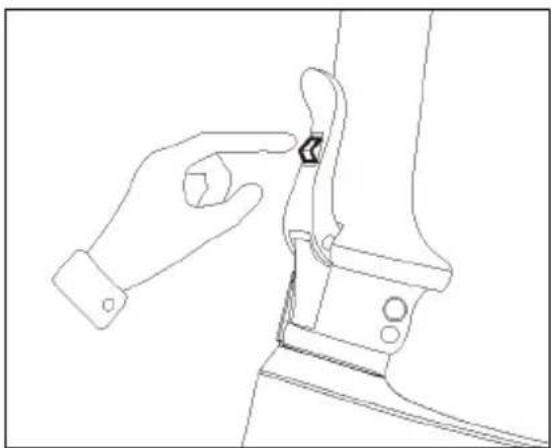

4) Drücken Sie die Verriegelung des Klappmechanismus und klappen Sie den Vorbau-Klappmechanismus auf, um den Vorbau zusammenzuklappen.

3. Lenker installieren

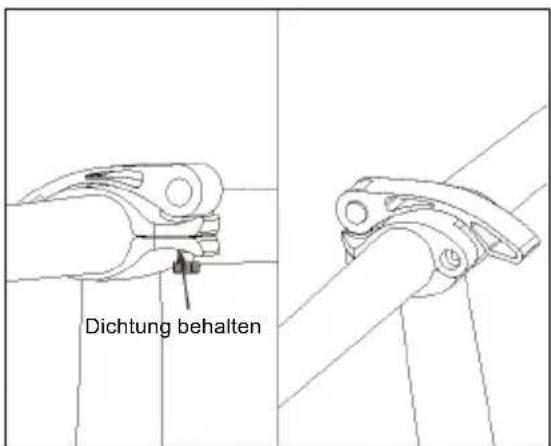

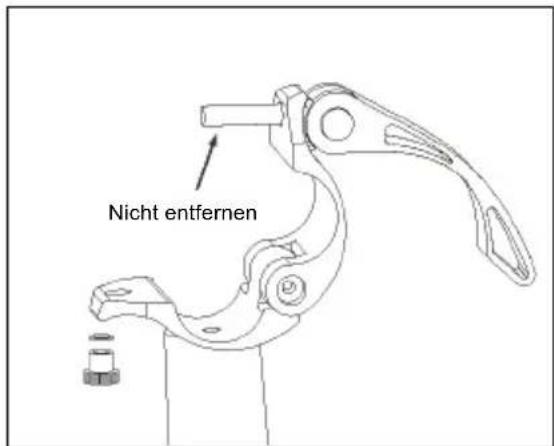

1) Klappen Sie den Lenkerhalter auf und lösen Sie die Schnellspannschraube im Uhrzeigersinn.

2) Legen Sie die Mutter und Dichtung zur Seite, öffnen Sie den Halter, aber lassen Sie die Schraube dort.

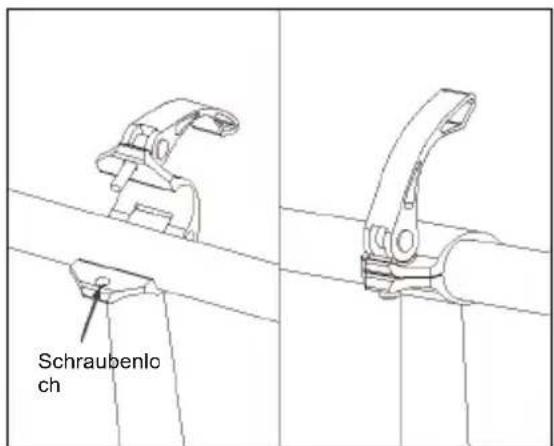

3) Stecken Sie den Lenker wie abgebildet in den Halter, befestigen Sie den Halter und schrauben Sie die Schraube heraus.

4) Bringen Sie die Mutter und Dichtung wieder an und ziehen Sie sie fest, passen Sie den Lenkerwinkel in der richtigen Position an, um die Installation abzuschließen.

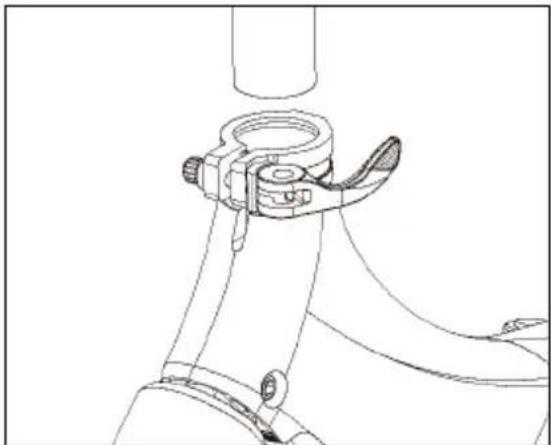

4. Sattelstütze installieren

1) Lösen Sie die Sattelstützenklemme, halten Sie den Rahmen, um den Sattel zu installieren.

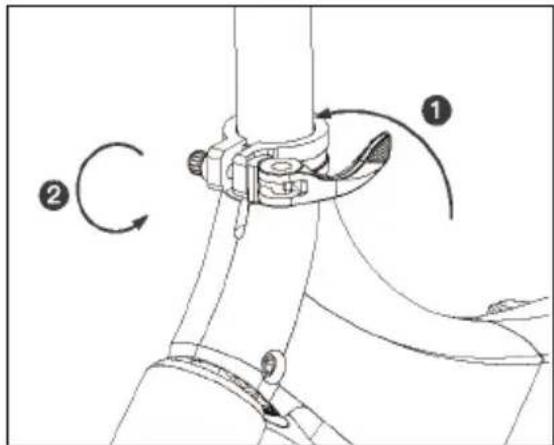

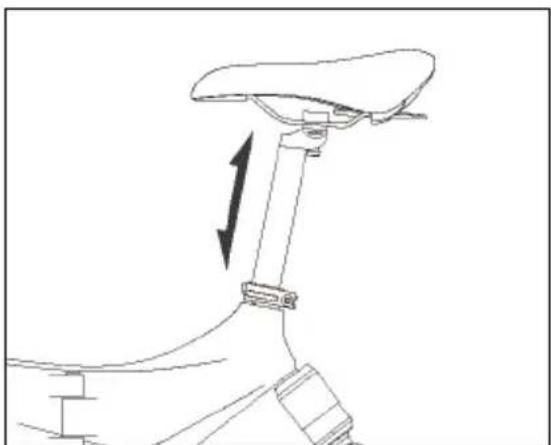

5.Sattelhöhe anpassen

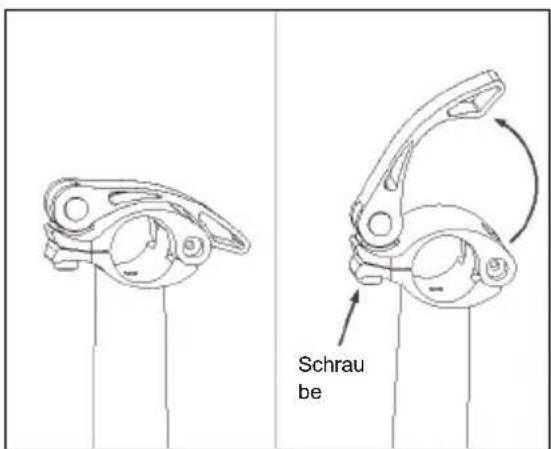

1) Lösen Sie die Sattelstützenklemme, bringen Sie den Sattel auf eine geeignete Höhe und ziehen Sie dann die Klemme fest. Passen Sie den Sattel an, bis seine Unterseite 25 bis 50 mm höher als das Bein des Fahrers ist, was eine geeignete Fahrhöhe darstellt.

2) Ziehen Sie die Sattelstützenklemme wie abgebildet fest. Drücken Sie dann den Sattel nach unten, um sicherzustellen, dass er fest sitzt.

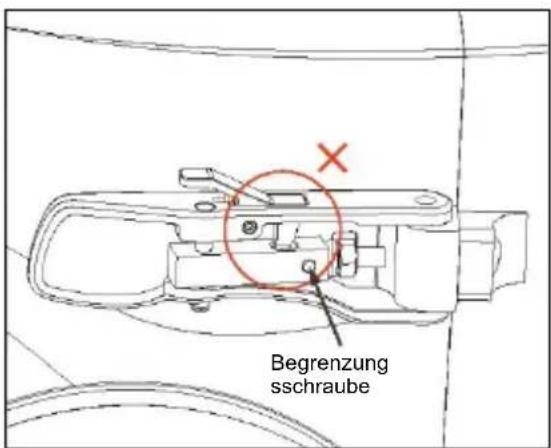

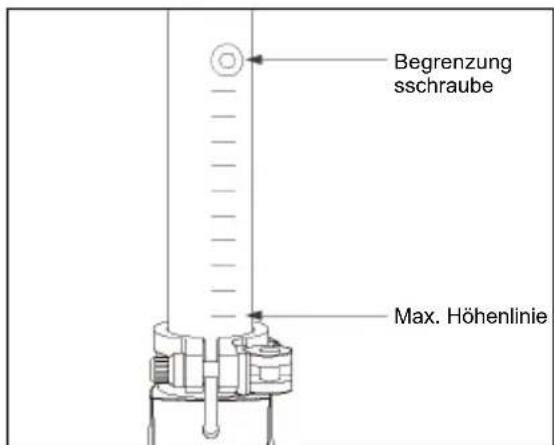

2) Die Sattelhöhe sollte die Begrenzungsschraube und den max. Höhenlinienbereich nicht überschreiten, da dies sonst eine Gefahr darstellt. Der Ort der Begrenzungsschraube ist die minimale Höhe des Sattels. Die Höhe ist 790 mm.

Rahmengrößen

Ungefähre Beinlänge des Fahrers	Empfohlene Rahmengröße für Renn-/Tourenräder	Empfohlene Rahmengröße für Mountainbikes oder Hybridräder
61 bis 69 cm/24 bis 27 Zoll	-	37 cm/14,5 Zoll
66 bis 76 cm/26 bis 30 Zoll	-	43 cm/17 Zoll
71 bis 79cm/28 bis 31 Zoll	50 cm/19,5 Zoll	45 cm/13 Zoll
76 bis 84 cm/30 bis 33 Zoll	55 cm/21,5 Zoll	50 cm/19,5 Zoll
79 bis 86 cm/31 bis 34 Zoll	57 cm/22,5 Zoll	52 cm/20,5 Zoll
81 bis 89 cm/32 bis 35 Zoll	60 cm/23,5 Zoll	53 bis 56 cm/21 bis 22 Zoll
86 bis 94 cm/34 bis 37 Zoll	63 cm/25 Zoll	58 bis 60 cm/23 bis 23,5 Zoll

Gefährliche Materialien und Inhalte

Produkt-material	Gefährliche Materialien
	Blei (Pb)	Quecksilber (Hg)	Kadmium (Cd)	sechswertiges Chrom (Cr(VI))	Polybromierte Biphenyle (PBB)	Polybromierte Diphenylether (PBDE)
Metall	○	○	○	○	○	○
Farbe	○	○	○	○	○	○
Plastik	○	○	○	○	○	○
Gummi	○	○	○	○	○	○

Diese Tabelle unterliegt der Bestimmung SJ/T 1136.

○ bedeutet, der Anteil des gefährlichen Materials in den Teilen liegt innerhalb der Norm GB/T 28572.
× bedeutet der Anteil liegt in mindestens einem Teil über der Norm GB/T 26572.

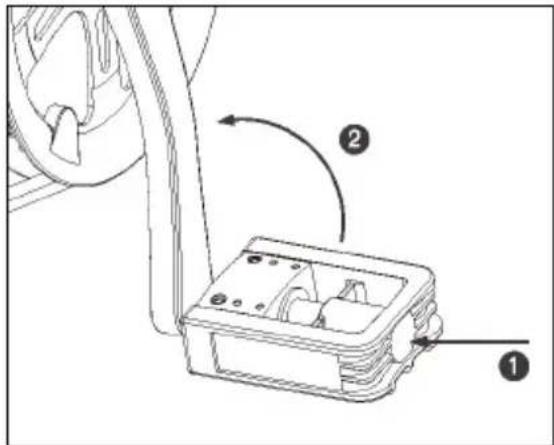

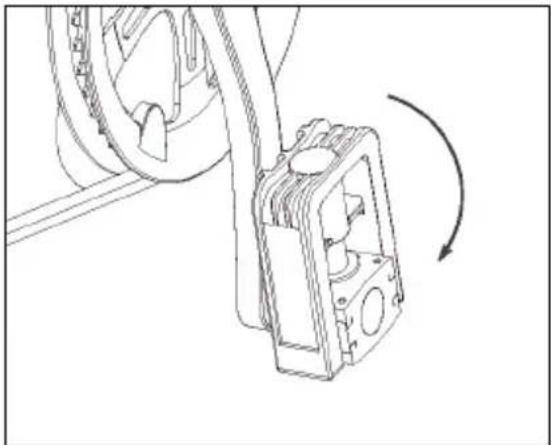

6.Pedale aufklappen

1) Halten Sie das Fahrrad und klappen Sie das Pedal wie abgebildet auf.

2) Klappen Sie das Pedal wie abgebildet zusammen, drücken Sie nach innen und dann nach oben.

7.Einschalten

1) Laden Sie den Akku vor der ersten Fahrt auf.

2) Drücken Sie zum Einschalten lang die Taste M auf dem LCD.

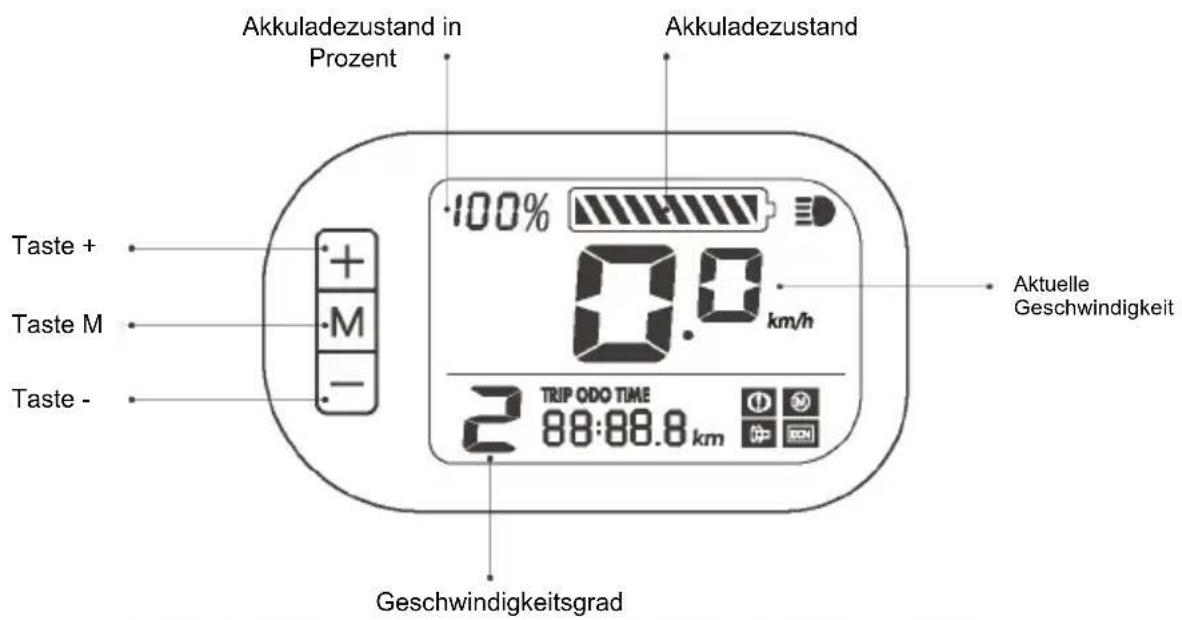

LCD-Bildschirm

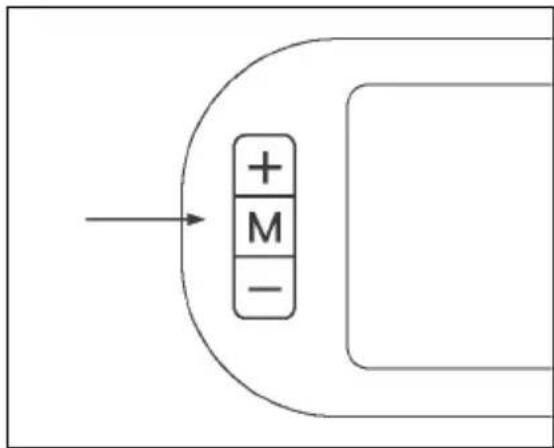

Tasten

Taste M: Zum Ein-/Ausschalten 3 Sekunden lang drücken.

Zum Umschalten der Anzeige zwischen Fahrtstrecke/Gesamtstrecke/Fahrtzeit kurz drücken.

Taste +: Zum Ein-/Ausschalten des Vorderlichts lang drücken.

Zum Erhöhen des Geschwindigkeitsgrads kurz drücken.

Taste -: Zum Verringern des Geschwindigkeitsgrads kurz drücken.

Tasten

Grad 0: reines Fahren ohne Stromunterstützung

# Grad 1: niedrige Geschwindigkeit, max. etwa 12 km/h

2 Grad 2: mittlere Geschwindigkeit, max. etwa 18 km/h

3 Grad 3: hohe Geschwindigkeit, max. etwa 25 km/h

Tasten

Leuchtet, wenn sich das Vorderlicht einschaltet
Leuchtet beim Bremsen
Gasgriffproblemanzeige
Motorproblemanzeige
Steuerungsproblemanzeige

TRIP ODO TIME Umschalten der Anzeige bei einzelner

88:88.8 Fahrtstrecke/Gesamtstrecke/Fahrtzeit

Sonstige Bedienung

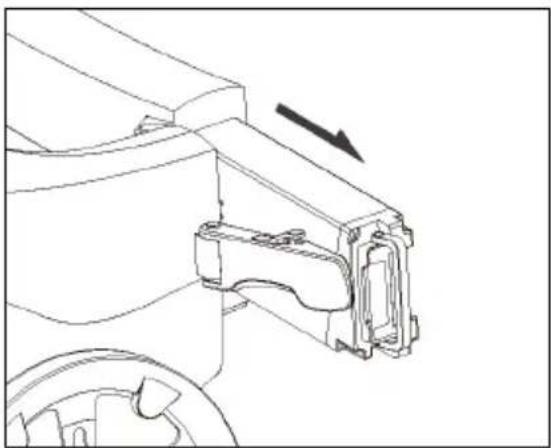

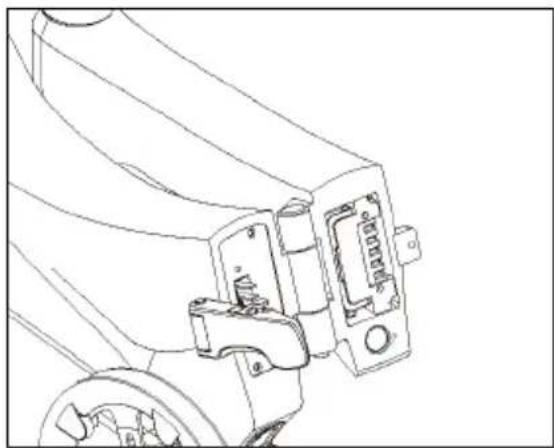

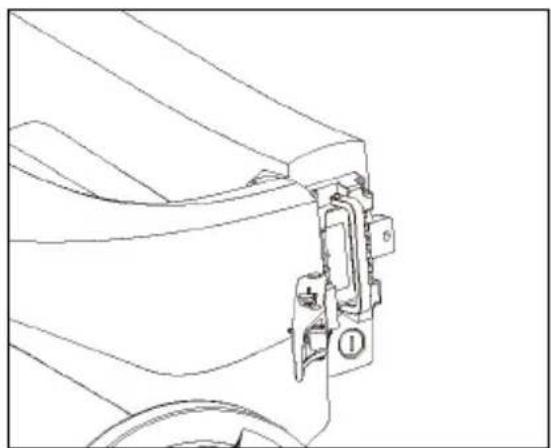

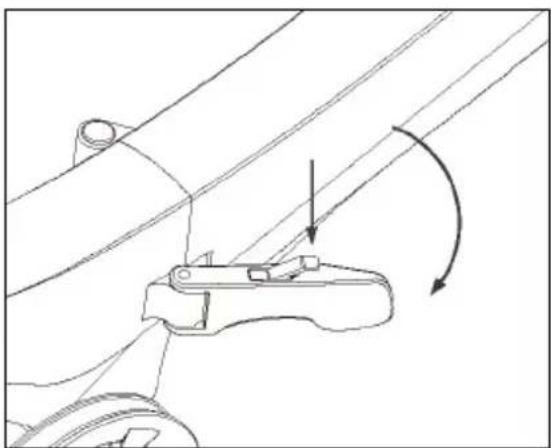

Akku deinstallieren/installieren

1) Nach dem Ausschalten drücken Sie die Verriegelung des Klapmechanismus, um diesen wie abgebildet zu öffnen.

3) Ziehen Sie die Akkubox aus dem oberen Rohr.

2) Drehen und klappen Sie den Fahrradrahmen zusammen und schalten Sie die Akkuverriegelung mit dem Schlüssel ein.

4) Akku installieren: Verriegeln Sie den Akku mit dem Schlüssel und ziehen Sie den Schlüssel. Drücken Sie den Akkugriff nach innen und klappen Sie den Fahrradrahmen auf.

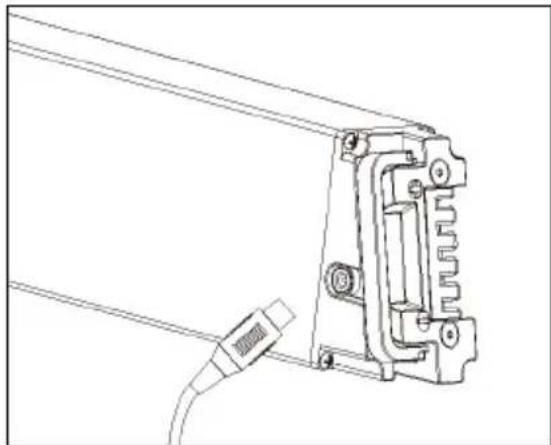

Aufladen

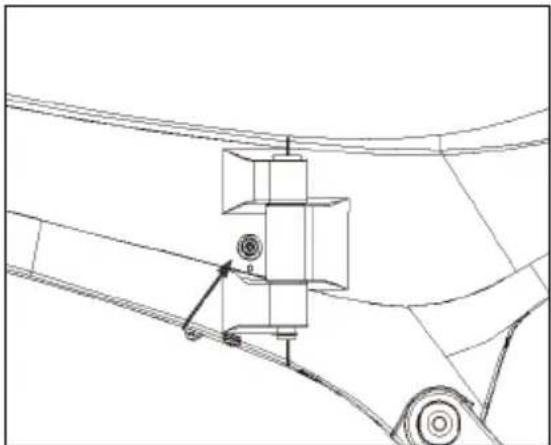

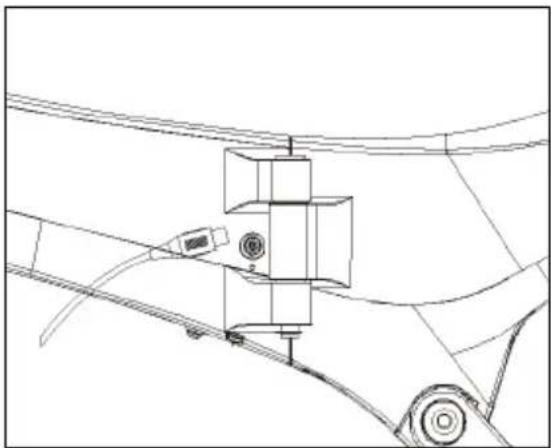

Option 1: Nehmen Sie die Silikonabdeckung zum Laden über den Ladeanschluss des Fahrradrahmens ab.

Option 2: Ziehen Sie die Akkubox zum Laden heraus, statt das Fahrrad zu bewegen.

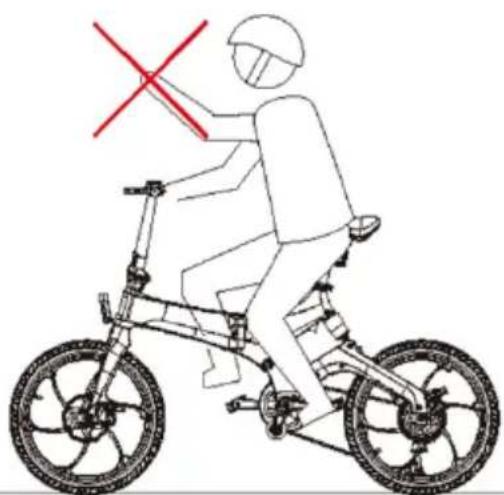

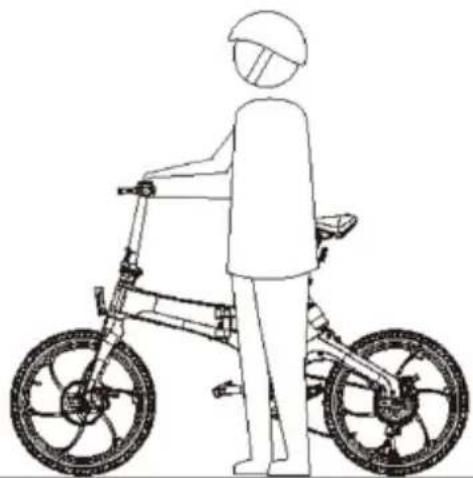

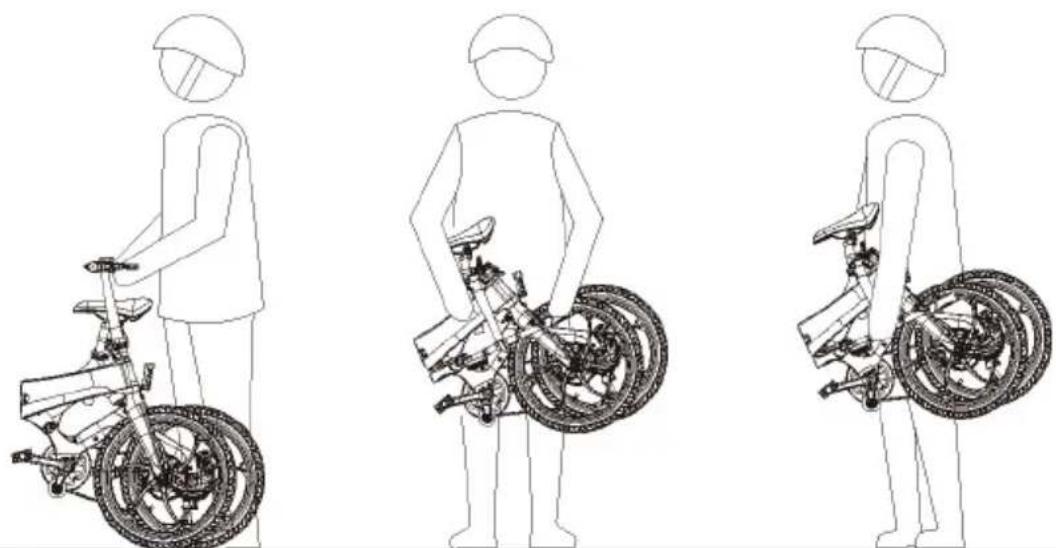

Schieben oder Tragen

Das Fahren auf Straßen oder Plätzen entgegen den Straßenverkehrsvorschriften ist verboten.

Das Fahren auf öligen oder vereisten Straßen ist verboten.

Behalten Sie beim Fahren immer beide Hände am Lenker.

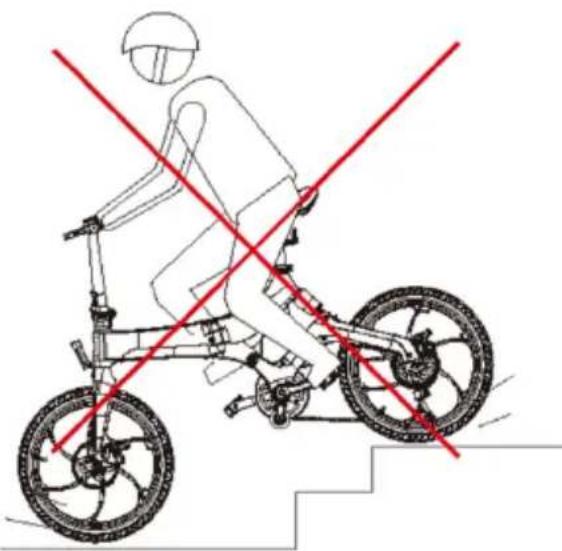

Fahren Sie nie auf Treppen oder Aufzügen.

Parameter (Teil 1)

Mechanische Konfiguration	Farboptionen	Schwarz/orange/blau/weiß
	Größe aufgeklappt	1580 * 580 * 1100 mm
	Größe zusammengeklappt: 900 * 400	* 800 mm
	Sattelhöhe (vom Boden)	760 – 920 mm einstellbar
	Radstand 950 mm
	Nettogewicht (ohne Akku) 20,4 kg
	Bremssystem	Scheibenbremse vorne und hinten
	Reifenmaße	∅20 x 1,95 Zoll
	Rahmenmaterial	Einteiliger Magnesiumrahmen
	Federung Hinterer Federstoßdämpfer
Technische Daten des Akkus	Installation des Akkus	Integriert/Diebstahlschutz/abnehmbar
	Akkukapazität 36 V/7,8 Ah
	Akkutyp	18650 Lithium-Ionen-Akku
	Akkugewicht 1,9 kg
	Ladestrom 2 A max.
	Ladedauer Etwa 5 Stunden
	Stromverbrauch	0,2 Wh pro Ladung
	Nenneingang	100 – 240 V AC, 50/60 Hz, 2,0 A
	Nennausgang 42 V, 2,0 A
	Lebensdauer des Akkus	>500 Mal
	Ladetemperatur	0 °C – 45 °C

Parameter (Teil 1)

Funktionsparameter	Höchstgeschwindigkeit 25 km/h
	Max. Strecke 50 km
	Max. Last 120 kg
	Steigungswinkel >15°
	Beleuchtung	LED-Licht vorne
	Assistenzmodus	Gasgriff/Pedal optional
	Bremsweg (bei Trockenheit) 5 m (Geschwindigkeit 20 km/h)
	Bremsweg (bei Nässe) 10 m (Geschwindigkeit 15 km/h)
	Motorantriebssystem	Vollständig elektrisch/Pedalunterstützung optional
	Arbeitstemperatur	-10 °C – 50 °C
Meter	Anzeige	Vollständige perspektivische LCD-Anzeige
	Restleistung Ja
	Geschwindigkeit Ja
	Gesamtstrecke Ja
	Geschwindigkeitsmodus	3 Modi (hoch/mittel/niedrig)
Motor	Nennspannung/Watt 36 V/250 W
	Drehmoment ≥10,8 Nm
	Schutzgrad	IPX4

Anmerkungen:
1. Strecke ist abhängig von Gewicht, Straßenbedingungen, Temperatur, Windgeschwindigkeit, Fahrverhalten usw. Test der Strecke am UM bei 65 kg Last, einer Temperatur von 25 °C beim Fahren auf ebener Strecke mit Wind unter 10 km/h und vollständig elektrisch getestet.
2. Bitte verwenden Sie zum Aufladen des Fahrrads/Akkus das Original-Ladegerät.
3. Bei unbefugten Änderungen am Fahrrad erlischt die Batterie.

Vorsichtsmaßnahmen

Über das Fahren

1. Zum Schutz vor Unfall und Verletzung sollten Sie Helm, Handschuhe, Ellbogenschutz, Knieschutz und andere Schutzausrüstung beim Fahren tragen.
2. Sicherheitsprüfung: Prüfen Sie vor dem Fahren Ihres X200BL/OR den Akku und den Zustand des Fahrrads.
3. Fahren Sie nicht bei glatten Straßenbedingungen, insbesondere nicht auf verschneiten und nassen Straßen.
4. Fahren Sie nicht auf Steigungen von mehr als 15°.
5. Wenn Sie fahren müssen, während es regnet oder schneit, fahren Sie bei niedriger Geschwindigkeit und mit ausreichend Abstand vom Fahrzeug vor ihnen, um notfalls anhalten zu können.
6. Kinder unter 12 Jahren sollten nicht mit dem X200BL/OR Fahrrad fahren.
7. Vermeiden Sie plötzliche Beschleunigung und Verzögerung, lehnen Sie sich beim Fahren nicht nach vorne oder hinten und behalten Sie eine begrenzte Geschwindigkeit bei.
8. Wenn der Akku schwach wird, fahren Sie konstant mit langsamer Geschwindigkeit und laden Sie den Akku so bald wie möglich auf.
9. Wenn Sie einen Sturz nicht vermeiden können, ist Ihre Sicherheit wichtiger als die des Fahrrads.
10. Behalten Sie in einem Notfall beide Hände während des Fahrens am Lenker.
11. Lassen Sie Ihr Fahrrad bei heißem Wetter nicht im Kofferraum Ihres Autos.
12. Bevor Sie auf der Straße fahren, sollten Sie die lokalen Verkehrsvorschriften vollständig kennen.
13. Achten Sie auf die Umgebung, fahren Sie auf kontrollierte Weise und vermeiden Sie eventuelle Zusammenstöße.
14. Halten Sie beim Fahren einen sicheren Abstand von anderen Menschen, fahren Sie auf der Straße nicht eng nebeneinander.

15. Fahren Sie nicht bei schlechter Beleuchtung, seien Sie vorsichtig, fahren Sie nötigenfalls mit niedriger Geschwindigkeit oder schieben Sie Ihr Fahrrad.

16. Fahren Sie nicht rückwärts und führen Sie keine Aktionen durch, die Sie selbst oder andere beim Fahren gefährden.

17. Leihen Sie Ihr X200BL/OR Fahrrad niemandem, der mit dem Handbuch nicht vertraut ist.
18. Fahren Sie nicht, wenn Sie sich nicht wohl fühlen oder nachdem Sie Drogen genommen oder Alkohol getrunken haben.
19. Beschleunigen Sie langsam, da ein plötzliches Beschleunigen zu Ungleichgewicht und Verletzungen führen kann.
20. Prüfen Sie vor dem Fahren, ob die Bremsen ordnungsgemäß funktionieren.
21. Heben Sie das Fahrrad nicht an den Reifen, da Ihre Finger zwischen den Reifen und dem Rahmen eingeklemmt werden können.
22. Der linke Bremshebel steuert die Vorderradbremse und der rechte Bremshebel steuert die Hinterradbremse.
23. Beachten Sie beim Fahren mit dem Fahrrad auf öffentlichen Straßen die geltenden nationalen Vorschriften.
    (z. B. Beleuchtung und Reflektoren)
24. Dieses pedalunterstützte E-Bike nutzte Hybridleistung aus einem Elektromotor und menschlicher Kraft. Der Elektromotor startet, sobald der Kurbelsatz durch den Pedalantrieb um eine Dreivierteldrehung bewegt wird. Vermeiden Sie das Bewegen des Kurbelsatzes, wenn Sie das Fahrrad beim Gehen halten.

Akku und Aufladen

1. Aufladen in einem Temperaturbereich von 0 °C bis 45 °C und Entladen bei -20 °C und 60 °C. Akku trocken halten.
2. Akku von Säure, Laugen, Wasser, Flammen, Heizung und hohen Temperaturen fern halten.
3. Positive und negative Akkuklemmen nicht falsch anschließen, Akku nicht beschädigen, zerlegen oder kurzschließen.
4. Beim Aufladen des Akkus mit dem mitgelieferten Adapter und Ladegerät darf die Ladezeit 6 Stunden und der Ladestrom 2 A nicht überschreiten.
5. Wenn der Akku längere Zeit nicht verwendet werden soll, diesen an einem trockenen und kühlen Ort aufbewahren und alle zwei Monate 2 Stunden lang aufladen.
6. Beim Aufladen müssen die Anforderungen im Handbuch beachtet werden, da wir sonst keine Verantwortung für aufgetretene Schäden übernehmen.
7. In einer trockenen und kühlen Umgebung aufladen, nicht in geschlossenen Bereichen oder bei hoher Temperatur aufladen.
8. Ladegerät rechtzeitig trennen, nachdem das Aufladen abgeschlossen ist, und das Ladegerät nicht an der Stromquelle angeschlossen laden, während kein Aufladen erfolgt.
9. Zuerst den Anschluss an den Akku und dann an die Stromquelle vornehmen. Nach dem Aufladen, zuerst die Stromquelle und dann den Akku trennen.
10. Wenn die Anzeige am Ladegerät nicht mehr funktioniert oder das Ladegerät überhitzt und einen komischen Geruch abgibt, Ladegerät umgehend trennen und reparieren oder austauschen.
11. Ladegerät während der Verwendung und Aufbewahrung und bei einem Kurzschluss von Flüssigkeiten fern halten, Beschädigung des Ladegeräts vermeiden.
12. Ladegerät möglichst nicht mit dem Fahrrad herumfahren. Sollte dies unumgänglich sein, darauf achten, dass es gut geschützt in einem Werkzeugkasten befindet.
13. Vollständiges Entladen des Akkus vermeiden.
14. Keine Teile des Ladegeräts zerlegen oder austauschen.
15. Akku nicht an Orten ablegen, an denen er herunterfallen und auslaufen kann. Eine Überhitzung kann zu Feuer oder Explosion führen.

Wartung und Aufbewahrung

1. Fahrrad vor Sonnenlicht und Regen geschützt abstellen.
2. Schrauben und Kleinteile am Fahrrad regelmäßig prüfen und bei Bedarf festziehen. (Schraubendrehmoment:
   Vorbauschraube: 180\~220kgf.cm; Sattelschraube: 180\~220kgf.cm; Vorderradmutter: 250\~300kgf.cm; Hinterradmutter: 300\~350kgf.cm).
3. Oberfläche des Fahrrads mit sauberem Wasser oder Neutralreiniger und weichem Tuch reinigen. Keinen Alkohol, Benzin, Paraffin,
   Aceton oder andere ätzende chemische Lösungsmittel zum Reinigen des Fahrrads verwenden, da dies zu Korrosion am Fahrrad führen kann.
4. Standard-Kettenspannung: Kettenamplitude nach oben und unten ≤10 mm. Bei Überschreitung Hinterradmutter lösen und Kettenspanner einstellen, bis die Kette straff ist, anschließend Mutter festziehen.
5. Wenn der Scheibenbremsbelag und die Scheibe aneinanderreiben, Abstand anpassen, um Reibung zu vermeiden. Wenn die Scheibe verformt ist oder der Scheibenbremsbelag mangelhaft ist, Scheibe oder Scheibenbremsbelag entfernen.
6. Schraube des Fahradrahmen-Klappmechanismus mit Schmierfett und Ketten mit Korrosionsschutzöl alle 3 Monate schmieren.
7. Wenn der Stoßdämpfer defekt oder beschädigt ist, für optimale Stoßdämpfung alten Stoßdämpfer entfernen und durch neuen ersetzen.

Vorgeschlagene regelmäßige Wartung & Prüfung

Wartungsteil Wartungszweck
Bremse	Bremsfunktion prüfen, verhindert durch Fehlfunktion der Bremse verursachte Unfälle
Reifen	Zustand und Druck der Reifen prüfen, sonst können Reifen platzen oder der Stromverbrauch beim Fahren kann sich erhöhen
Felgen	Zustand der Felgen prüfen, Schmutz beseitigen, sonst kann die Felge brechen oder sich festfahren
Stoßdämpfer	Zustand der Stoßdämpfer prüfen, reinigen und schmieren, in gutem Betriebszustand halten
Gasgriff	Zustand des Gasgriffs bei Fehlfunktion oder Ausfall prüfen
Drähte	Prüfen, ob Drahtverbindungen lose oder unterbrochen sind.
Schrauben	Schrauben in den Hauptteilen prüfen, sie könnten sich lockern oder verloren gehen.
Akku	Aussehen und Akkuleistung prüfen, Verkabelungsfehler, Lebensdauer des Akkus verlängern.
Ladegerät	Prüfen, ob das Kabel des Ladegeräts in Ordnung ist, Eingangs- und Ausgangsbuchse funktionieren zuverlässig.
Schmierung	Prüfen, ob die Achsen und Bremslichter geschmiert werden müssen.
Reinigung	Oberfläche des Fahrrads sauber halten.

Tipp: Fahrrad regelmäßig warten und prüfen, um es im optimalen Zustand zu halten.

Fehlerbehebung

Fehler Ursache	Lösung
Keine Stromversorgung beim Einschalten des Fahrrads	Kein Strom	1. Überprüfen Sie, ob die Batterie richtig installiert ist2. Prüfen, ob die Batterie aufgeladen werden muss
Strecke zu gering	Akku nicht vollständig geladenReifendruck zu niedrigHäufigesBremsen/Starts/Überlast beim FahrenAkku ist zu alt oder verschlechtert sich bei längerem GebrauchNiedrige Temperatur, Akkudämpfung	Prüfen, ob Ladegerät ordnungsgemäß funktioniertVor dem Fahren Reifendruck prüfenGutes FahrverhaltenAkku austauschenNormales Phänomen
Akku kann nicht geladen werden	Ladegerät ist wahrscheinlich nicht angeschlossenAkkutemperatur zu niedrigAkkutemperatur zu hoch	Prüfen, ob Stecker lose istWarten, bis die Temperatur wieder normal istWarten, bis die Temperatur wieder normal ist
Anzeige funktioniert nicht	Kein StromAdapterfehlerMotorfehler	Akkuzustand prüfen3 Kundendienst wegen Austausch kontaktieren
Der Motor funktioniert beim Einschalten nicht	Bremse funktioniertMotorfehler	Bremse prüfenKundendienst wegen Austausch kontaktieren
