QHA210 - Automatisme industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automatisme industriel - Appliance moneo
Marque	IFM
Modèle	QHA210
Alimentation électrique	10 - 36 VDC, 7,7 - 1,31 A
Consommation maximale	Environ 28 W
Interfaces réseau	2x Ethernet (ETH1 - réseau capteurs, ETH2 - réseau IT)
Ports USB	3x USB 3.0, 1x USB 2.0
Ports écran	2x DisplayPort
Montage	Sur rail DIN (35 mm)
Mise à la terre	Obligatoire via boîtier avec câble de terre
Fonctions principales	Appliance Management System (AMS) pour configuration réseau, surveillance des services, mises à jour, support à distance ; exécution de moneo|configure et moneo|RTM
Logiciels supportés	moneo|configure, moneo|RTM
Indicateurs LED	PWR (vert/orange), BTR (rouge), RUN (vert)
Entretien	Vérification périodique de la batterie de sauvegarde (LED BTR rouge)
Sécurité	Installation et maintenance par personnel qualifié ; respect des normes électriques ; mise hors tension avant montage
Protection	Boîtier avec mise à la terre pour blindage EMI
Raccordement électrique	Bornier débrochable 2 broches (L+, L-) ; câble cuivre 12-24 AWG
Température ambiante de fonctionnement	Non spécifiée dans la notice, respecter les données techniques sur ifm.com
Réparabilité	Non spécifiée ; contacter le fabricant

FOIRE AUX QUESTIONS - QHA210 IFM

Quelle est la tension d'alimentation du QHA210 ?

Le QHA210 doit être alimenté en 10-36 VDC, avec un courant de 7,7 à 1,31 A. Utiliser une alimentation homologuée.

Comment accéder à l'interface de gestion de l'appareil ?

Ouvrez un navigateur et rendez-vous à l'URL https:///ams. Utilisez les identifiants par défaut : utilisateur administrator, mot de passe le numéro de série de l'appareil.

Que faire si la LED BTR est rouge ?

La LED BTR rouge indique un problème avec la batterie de sauvegarde. Vérifiez la batterie et remplacez-la si nécessaire.

Comment modifier le mot de passe administrateur ?

Lors de la première connexion via la console AMS ou l'interface web, une invite vous demande de changer le mot de passe. Celui-ci doit comporter au moins 8 caractères, incluant majuscule, minuscule, chiffre et caractère spécial.

Quels sont les navigateurs web compatibles avec l'AMS ?

Les navigateurs recommandés sont Google Chrome et Mozilla Firefox.

Comment configurer l'adresse IP de l'interface Ethernet 2 ?

Depuis le menu principal de la console, sélectionnez Configure the system > Configure the network > IT network (ETH 2). Vous pouvez choisir DHCP ou définir une adresse IP statique.

Quels logiciels peuvent être exécutés sur le QHA210 ?

L'appareil fait fonctionner moneo|configure pour le paramétrage des appareils et moneo|RTM pour la surveillance des données de process. Des licences séparées sont nécessaires.

Comment monter l'appareil sur un rail DIN ?

Fixez l'appareil sur le rail DIN à l'aide du verrou situé à l'arrière. Pour le démonter, tirez le verrou vers le bas avec un tournevis.

Que faire en cas d'avertissement de certificat dans le navigateur ?

L'avertissement est normal car le certificat est auto-signé. Confirmez-le pour continuer. Vous pouvez ultérieurement installer un certificat personnalisé via l'AMS.

Comment réinitialiser le mot de passe oublié ?

La notice ne mentionne pas de procédure de réinitialisation. Contactez le support technique IFM pour obtenir de l'aide.

MODE D'EMPLOI QHA210 IFM

Notice de mise en service

mon appareil

QHA210

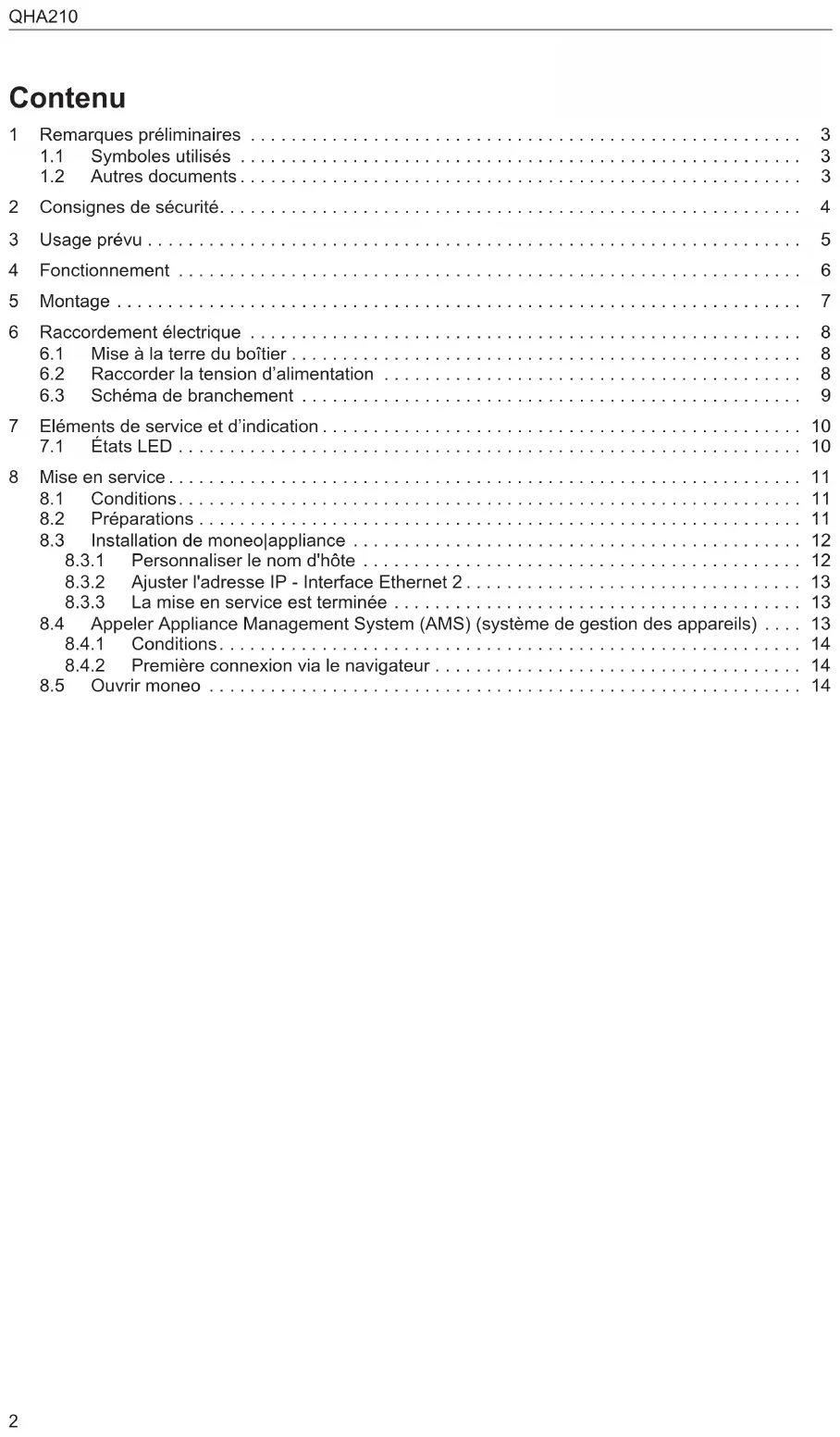

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Autres documents 3

2 Consignes de sécurité. 4

3 Usage prévu 5 4 Fonctionnement 6 5 Montage 7

6 Raccordement électrique 8

6.1 Mise à la terre du boîtier 8 6.2 Raccordement de la tension d'alimentation 8 6.3 Schéma de branchement 9

7 Éléments de service et d'indication 10

7.1 États LED 10

8 Mise en service 11

8.3.1 Personnaliser le nom d'hôte 12 8.3.2 Ajuster l'adresse IP - Interface Ethernet 2. 13 8.3.3 La mise en service est terminée 13

8.4 Appeler Appliance Management System (AMS) (système de gestion des appareils) 13

8.4.1 Conditions. 14 8.4.2 Première connexion via le navigateur 14

8.5 Ouvrir mono 14

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation. ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Réinitialisation

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Autres documents

• Manuel utilisateur de monoelectromenagerappliance

Les documents peuvent être téléchargés sur: www.ifm.com/fr

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système. - L'installateur du système est responsable de la sécurité du système. - L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système. - Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit. - Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu). - Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels. - Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur. - Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation. - Assurer une protection efficace des appareils et des câbles contre l'endommagement. - Stocker le produit dans son emballage d'origine.

3 Usage prévu

Matériel IT pour le fonctionnement de moneo ; avec système de gestion pour la maintenance de l'appliance

4 Fonctionnement

L'Appliance Management System (AMS) permet à l'utilisateur d'effectuer des tâches d'entretien de base pour l'appliance, telles que

• la définition de la configuration du réseau et des noms d'hôtes
• la fixation de la date et de l'heure
• le redémarrage ou l'arrêt de mon appliance
• la surveillance et le redémarrage des services
• l'installation des mises à jour de logiciels
• l'affichage des coordonnées de l'assistance technique
• la configuration de l'accès à l'assistance à distance
• La lecture des fichiers de journalisation Protection des données

moneolappliance est utilisé pour faire fonctionner les logiciels suivants :

• moneolconfigure pour le paramétrage des appareils raccordés
• moneo|RTM pour la surveillance des données de process

pour le fonctionnement des produits moneo ; les licences requises sont à commander en séparation

5 Montage

Mettre l'installation hors tension avant le montage.

Fixer l'appareil sur un rail DIN à l'aide de la fixation située à l'arrière. Pour le démontage, tirer le verrou de maintien vers le bas à l'aide d'un tournevis.

L'appareil est conçu pour un refroidissement par convection.

Ne pas gérer la circulation d'air.

Respecter les conditions environnantes de l'appareil indiquées dans la fiche technique. Plus d'informations sur: www.ifm.com

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

6.1 Mise à la terre du boîtier

L'appareil est livré avec un connecteur COMBICON pour une entrée de tension externe de 10 - 36 VDC

L'appareil offre un bon blindage EMI et un point de mise à la terre stable sur le boîtier.

Utiliser un câble de mise à la terre pour raccorder la masse du boîtier à la terre.

6.2 Raccorder la tension d'alimentation

L'appareil est conçu pour être alimenté par une alimentation homologue ou une source de courant continu. L'adaptateur est conçu pour 10 - 36 VDC et 7,7 - 1,31 A, ainsi que pour une température maximale de 70°C (158 F).

Avant de raccorder l'appareil, il faut s'assurer des points suivants :

1. Le bornier de raccordement convient pour 12 - 24 AWG (12A) et un couple de serrage de 7 Ib-in. Seuls des conduites en cuivre doivent être utilisés.
2. La température nominale des câbles d'entrée doit être supérieure à 95°C (203 °F).

Raccorder les câbles de la manière suivante :

Introduire les fils positifs et négatifs dans les contacts L+ et L- sur le bornier de raccordement. Serrer les vis des presse-étoupes afin d'éviter que les fils ne se détachent.

Broche Signal Description Disposition des broches
1	L+	10 - 36 VDC
2	L-		1 2

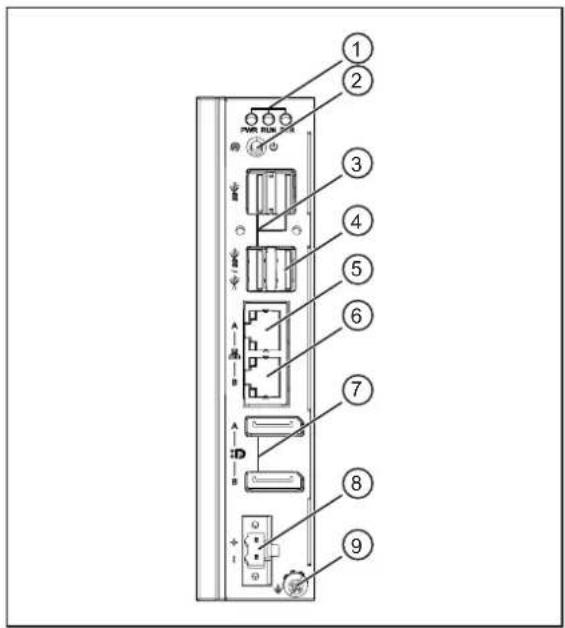

6.3 Schéma de branchement

Raccorder l'appareil comme suit :

1: LED d'état 2: Interrupteur 3: 3xUSB3.0 4: 1xUSB2.0 5: Interface Ethernet A 6: Interface Ethernet B 7: 2x port d'écran 8: Alimentation en tension 9: Mise à la terre

Pour les configurations spéciales, observer les indications de la notice d'utilisation de l'appareil.

L'appareil dispose de ports DI / DO et COM qui sont hors fonction et ne doivent pas être utilisés.

7.1 États LED

Comportement des LED			Description Action
PWR BTR RUN		.
			La LED d'alimentation est allumée en vert.	L'appareil est raccordé à l'alimentation en tension et est opérationnel
			LED d'alimentation al-lumée en orange	L'appareil est raccordé à l'alimentation en tension et en mode d'attente
			La LED d'alimentation s'allume en vert, la LED de la batterie tampon s'allume en rouge	L'appareil est raccordé à l'alimentation en tension et est opérationnel ► Vérifier la batterie de sauvegarde.
			La LED d'alimentation s'allume en orange, la LED de la batterie de sauvegarde s'allume en rouge	L'appareil est raccordé à l'alimentation en tension et en mode d'attente ► Vérifier la batterie de sauvegarde.

La LED RUN est allumée en vert par défaut et n'a pas de fonction.

8 Mise en service

Après la mise sous tension, l'appareil fonctionne avec les réglages usine. Les LED indiquent l'état de l'appareil et des interfaces.

8.1 Conditions

Les composants suivants sont nécessaires à la mise en service de moneo|appliance.

• Écran avec port d'écran
• Clavier avec connexion USB

8.2 Préparations

Raccorder l'écran au port d'écran. Connecter le clavier au port USB. Brancher la prise de courant. Raccorder le câble de réseau.

1. Interface Ethernet A (désignation sur l'appareil) / ETH 1 (désignation AMS) - réseau capteurs
2. Interface Ethernet B (désignation sur l'appareil) / ETH 2 (désignation AMS) - réseau IT

mon appliance

Interface Ethernet	Inscription sur l'appa-reil	Description Adresse IP	standard	Masque de sous-ré-seau
ETH1 A Réseau capteurs	192.168.0.100 255.255.255.0
ETH2 B Réseau informatique DHCP DHCP

Après la mise sous tension, moneo l'appliance peut être mis en marche à l'aide de l'interrupteur situé à l'avant de l'appareil. S'assurer que tous les cables ont été connectés comme décrit.

Au cas où l'utilisation d'un écran et/ou d'un clavier ne serait pas possible, la configuration initiale peut être effectuée directement via l'interface web AMS.

Réseau informatique avec serveur DHCP actif :

Connecter l'écran (si disponible) à moneo appliance ou vérifier le serveur DHCP. Lire l'adresse IP attribuée au réseau informatique dans l'écran de connexion (configuration initiale avec écran) ou appeler l'entrée correspondante dans le serveur DHCP (sur la base de l'adresse MAC). Accès à l'interface web AMS via l'URL suivante :

https:// /ams

Effectuer la configuration initiale de moneo appliance.

Réseau informatique sans serveur DHCP actif :

Connecter le PC ou PC portable au réseau informatique (ETH2) de moneo appliance. Configurer une adresse IP statique pour le PC/PC portable.

Plage d'adresses : 192.168.0.1...254 (sauf 192.168.0.100)

Masque de sous-réseau: 255.255.255.0

Accéder à l'interface web AMS via l'URL https://192.168.0.100/ams. Effectuer la configuration initiale de moneo appliance.

8.3 Installation de moneo|appliance

L'installation initiale de moneo|appliance se fait via le clavier et l'écran connectés.

Les différents éléments de menu de l'Appliance Management System (AMS) peuvent être sélectionnés à l'aide du clavier. Exemple : Le raccourci clavier [C] ouvre [C) Configure the system].

Démarrer monEoLappliance. Le texte « welcome to monEo appliance » apparait à l'écran. Saisir les identifiants et confirmer avec [Enter].

Il n'y a pas de retour visible sur l'écran pour la saisie. Par exemple, aucun * n'est affiché dans le champ de saisie. Le champ à l'écran reste vide malgré la saisie.

Nom d'utilisateur (user): administrator Mot de passe: < Numéro de série du monoe|appliance > Le numéro de série se trouve sur l'étiquette en bas du monoe|appliance.

Après une connexion réussie, le [Simple keyboard configuration menu] apparait.

Sélectionner la configuration de clavier appropriée et confirmer avec [Ok]. - Valider la modification avec [Ok]. Une invite à modifier le mot de passe apparaît. Changer le mot de passe lors de la première connexion.

Exigences relatives au mot de passe :

8 caractères minimum - Doit inclure :

-Au moins une lettre majuscule -Au moins une lettre minuscule -Au moins un chiffre -Au moins un caractère spécial

Il n'y a pas de return visible sur l'écran pour la saisie. Par exemple, aucun * n'est affiché dans le champ de saisie. Le champ à l'écran reste vide malgré la saisie.

Répéter le mot de passe et confirmer en cliquant sur [Ok]. Avec un nouveau mot de passe, se connecter à nouveau avec les nouvelles données de connexion. Le [Main menu] de moneo|appliance apparait.

8.3.1 Personnaliser le nom d'hôte

Le nom d'hôte par défaut de moneo|appliance est : moneo-appliance-XXXXXXXXX

Les 7 derniers chiffres du nom d'hôte sont générés de manière aléatoire.

Le nom d'hôte peut être personnalisé lors de la connexion initiale ou ultérieurement en suivant les étapes ci-dessous.

Ouvrir le [Main menu]. Sélectionner [C) Configure the system].

[Configuration menu] s'ouvre.

Sélectionner [H) Change the hostname].

[Host name change] s'ouvre. Le champ [Specify the new hostname] affiche le nom d'hôte actuel.

Changer le nom de l'hôte en utilisant le clavier et sélectionner [Ok]. Le nom de l'hôte est sauvegardé et l'interface [Host name change] est fermée. Sélectionner [R) Return to the previous menu] pour revenir à l'interface du menu précédent.

8.3.2 Ajuster l'adresse IP - interface ethernet 2

Ouvrir le [Main menu]. Sélectionner [C) Configure the system].

[Configuration menu] s'ouvre.

Sélectionner [N) Configure the network]. [Network configuration] s'ouvre. Sélectionner [I] IT network (ETH 2)]. Sélectionner [U) Use DHCP]. Appuyer sur [Enter] pour changer [yes] en [no]. Sélectionner [I] Set the IP address].

[Network (IP)] s'ouvre.

Entrer la nouvelle adresse IP à l'aide du clavier et sélectionner [Ok]. [Network configuration] s'ouvre.

Les réglages doivent maintenant être effectués pour le masque de réseau, la passerelle et les serveurs DNS. Une fois que tous les réglages ont été effectués, ils doivent être sauvegardés définitivement.

Sélectionner [S) Sauvegarder la configuration]. Le message [La configuration réseau a été modifiée avec succès] apparait. - Valider le message avec [Ok]. Sélectionner [R) Retour au menu précédent] plusieurs fois pour revenir au [Menu principal]. Le système est configuré et accessible via une interface web.

8.3.3 La mise en service est terminée

Sélectionner [X] Exit. [Main menu] est fermé.

Les systèmes suivants sont accessibles via un navigateur web :

• Appliance Management System : Appeler Appliance Management System (AMS) (système de gestion des appareils) (→ 13) · moneo: Ouvrir moneo (→ 14)

8.4.1 Conditions

Appareil (par exemple, un PC) pour la connexion à moneolappliance. Cet appareil doit être connecté au même réseau que l'interface Ethernet (ETH 2) de moneolappliance.

Pour accéder à l'Appliance Management System, un navigateur web adapté doit être installé sur l'ordinateur.

Documentation du numéro de série situé en bas du boîtier (étiquette du produit). Conditions

L'un des navigateurs suivants est recommandé :

• Google Chrome
• Mozilla Firefox

8.4.2 Première connexion via le navigateur

Appeler l'URL de l'Appliance Management System dans le navigateur. http:// /ams

Des informations générales sur l'état sont affichées. Un avertissement relatif au certificat apparait dans le navigateur (cause : certificat auto-signé). Ce message est sans risque.

Confirmer l'avertissement relatif au certificat.

Il est possible d'installer son propre certificat via l'AMS.

▶ Cliquer sur le symbole . Se connecter en tant qu'administrateur avec les informations de connexion assignées dans la console AMS.

Si l'utilisateur ne s'est pas connecté à la console AMS, utiliser les données de connexion suivantes :

Nom d'utilisateur (user): administrator Mot de passe: < Numéro de série du moneo|appliance >

• Entrer les identifiants et confirmer avec [Login]. Une invite à modifier le mot de passe apparaît. Changer le mot de passe selon les exigences ci-dessous. L'Appliance Management System apparaît avec toutes ses fonctionnalités.

Exigences relatives au mot de passe :

8 caractères minimum - Doit inclure :

-Au moins une lettre majuscule -Au moins une lettre minuscule -Au moins un chiffre -Au moins un caractère spécial

8.5 Ouvrir moneo

Appeler moneo dans le navigateur. https:// L'assistant : L'assistant d'activation de licence apparait.

Pour plus d'informations sur l'activation de licence, veuillez vous référer à la notice d'installation moneo.
