DVM853 - Multimètre VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Velleman
Modèle	DVM853
Dimensions	138 x 67 x 30 mm
Poids (avec piles)	120 g
Alimentation	2 piles AAA/LR03 (incluses)
Affichage	LCD 3 ½ digits, 54 x 27 mm
Tension CC	200 mV à 600 V, précision ±(1.0% + 2 digits)
Tension CA	200 V et 600 V, précision ±(1.5% + 3 digits)
Courant CC	200 µA à 10 A, précision ±(1.5% + 2 digits) sauf 10 A: ±(2.0% + 3 digits)
Résistance	200 Ω à 2 MΩ, précision ±(1.0% + 5 digits) à ±(1.5% + 3 digits)
Test diode	Oui, affiche la tension directe
Test continuité	Oui, avec ronfleur (< 50 Ω)
Catégorie d'installation	CAT III 600 V
Degré de pollution	2
Fusibles	F0.5 A/600 V et F10 A/600 V (5 x 20 mm)
Sécurité	Isolation double (classe II), protection contre les surcharges
Entretien	Nettoyer avec un chiffon humide et un détergent doux
Pièces détachées et réparabilité	Piles et fusibles remplaçables par l'utilisateur ; commander chez le revendeur
Température d'utilisation	0 °C à 40 °C
Humidité d'utilisation	Max. 80 % RH
Altitude maximale	2000 m
Accessoires inclus	Sondes de mesure CAT III 600 V, 10 A, L = 70 cm
Garantie	24 mois pour usage grand public (conditions)

FOIRE AUX QUESTIONS - DVM853 VELLEMAN

Comment mesurer une tension continue avec le DVM853 ?

Sélectionnez la plage de mesure V--- avec le sélecteur rotatif. Branchez le cordon rouge sur la borne VΩmA et le noir sur COM. Connectez les pointes de mesure aux points du circuit. Lisez la valeur sur l'afficheur. Ne dépassez pas 600 V CC.

Comment mesurer une tension alternative ?

Placez le sélecteur sur la plage V~ (200 V ou 600 V). Branchez les cordons comme pour la tension continue. Connectez les pointes au circuit. La valeur affichée est la tension efficace (RMS) pour une onde sinusoïdale.

Comment mesurer un courant continu ?

Sélectionnez la plage A---. Pour un courant inférieur à 200 mA, utilisez la borne VΩmA ; pour un courant entre 200 mA et 10 A, utilisez la borne 10A. Branchez les cordons en série avec la charge. Limitez le temps de mesure à 10 secondes sur la plage 10 A.

Comment mesurer une résistance ?

Coupez l'alimentation du circuit et déchargez tous les condensateurs. Sélectionnez la plage Ω. Branchez les cordons sur VΩmA et COM. Connectez les pointes aux bornes de la résistance. L'afficheur indique la valeur.

Comment tester une diode ?

Placez le sélecteur sur la position ▶ (diode). Branchez le cordon rouge sur VΩmA et le noir sur COM. Connectez la pointe rouge à l'anode et la noire à la cathode. Le multimètre affiche la tension directe de la diode.

Comment tester la continuité d'un circuit ?

Placez le sélecteur sur la position • (continuité). Branchez les cordons sur VΩmA et COM. Connectez les pointes aux deux points du circuit. Si la résistance est inférieure à environ 50 Ω, le ronfleur intégré se déclenche.

Comment remplacer la pile ?

Éteignez le multimètre et débranchez les cordons. Desserrez la vis du compartiment à piles au dos de l'appareil. Retirez la pile usagée et insérez deux piles neuves AAA/LR03 en respectant la polarité. Refermez et revissez.

Comment remplacer le fusible ?

Débranchez les cordons et ouvrez le boîtier. Repérez le fusible défectueux (F0.5A/600V ou F10A/600V, 5x20 mm). Remplacez-le par un fusible de mêmes spécifications. Refermez le boîtier. N'utilisez que des fusibles recommandés pour éviter les risques d'incendie.

Quelles sont les précautions de sécurité essentielles ?

Ne mesurez jamais une tension supérieure à 600 V. Déconnectez les cordons avant d'ouvrir le boîtier. Placez toujours vos doigts derrière la protection des sondes. Ne mesurez pas de résistance ou de diode sur un circuit sous tension. Utilisez l'appareil uniquement dans un environnement CAT III ou inférieur.

Que faire si l'afficheur indique « 1 » ou « -1 » ?

Cela signifie que la valeur mesurée dépasse la plage sélectionnée. Sélectionnez une plage plus élevée avec le sélecteur rotatif. Si le problème persiste, vérifiez que les cordons sont bien branchés et que le circuit n'est pas hors de portée de l'appareil.

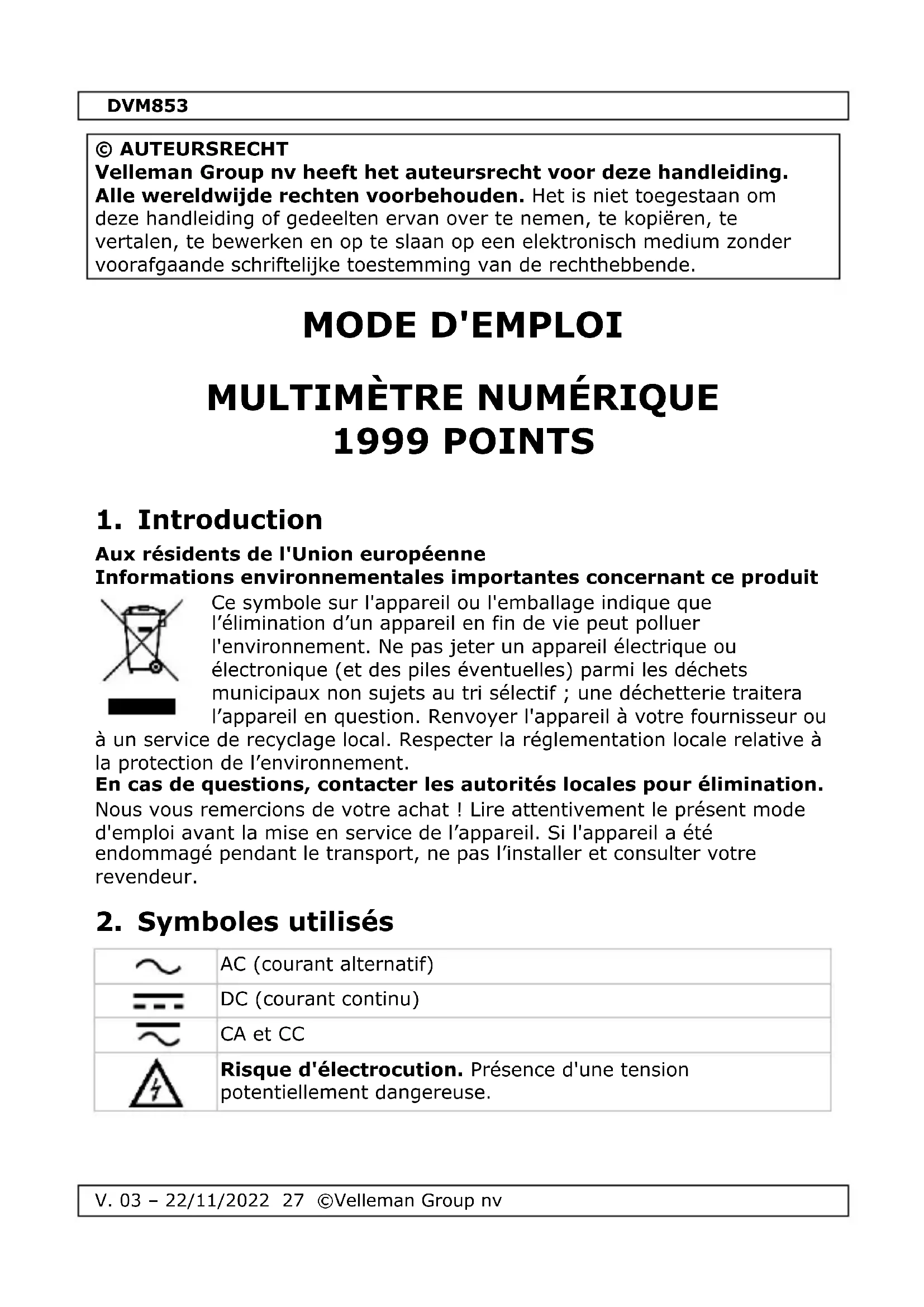

MODE D'EMPLOI DVM853 VELLEMAN

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou

à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Symboles utilisés

	AC (courant alternatif)
	DC (courant continu)
	CA et CC
	Risque d'électrocution. Présence d'une tension potentiellement dangereuse.

DVM853

	Attention : risque de danger, consulter le mode d'emploi à chaque fois que ce symbole s'affiche.Avertissement: une situation ou action dangereuse pouvant causer des blessures ou entraîner la mortAttention: une situation ou action dangereuse pouvant endommager l'appareil ou l'équipement à mesurer
	Isolation double (classe de protection II)
	Terre
	Fusible
	Condensateur
	Diode
	Continuité

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

	Ce symbole indique : Lire les instructionsNe pas lire les instructions ou le mode d'emploi peut causer des endommagements ou blessures, ou entraîner la mort.
	Ce symbole indique : DangerUne situation ou action dangereuse pouvant causer des blessures ou entraîner la mort.
	Ce symbole indique : Risque de danger/d'endommagementRisque d'une situation dangereuse ou action pouvant causer des endommagements ou blessures, ou entraîner la mort.
	Ce symbole indique : Attention; Information importanteLa négligence de cette information peut engendrer une situation dangereuse.
	AVERTISSEMENT : Pour éviter des chocs électriques,toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier.Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.Avertissement : Se référer à l'avertissement sur le compartiment à piles.

DVM853

	Protéger du froid, de la chaleur et des fortes variations de température. Attendre jusqu'à ce que l'appareil ait atteint la température ambiante lorsqu'il est déplacé d'un endroit froid à un endroit chaud, Pour éviter la condensation et les erreurs de mesu
	Protéger l'appareil des chocs et de l'abus. Éviter de secouer l'appareil pendant l'opération.
	Appareil répondant au degré de pollution 2. Uniquement pour l'usage à l'intérieur. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d'eau. Ne convient pas à un usage industriel. Se référer à §8 Degré de pollution.
	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Risque de choc électrique pendant l'opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.
	Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.
	Cet appareil ressort à la catégorie d'installation CAT III. Se référer à §7 Catégories de surtension/d'installation.
	Lire attentivement cet addenda et le mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
	Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
	N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

AVERTISSEMENT – Pour éviter les chocs électriques, les incendies ou les blessures :

• Connecter le cordon de mesure COM avant de connecter le cordon de mesure sous tension. Déconnecter le cordon de mesure sous tension avant de déconnecter le cordon de mesure COM.
• Couper l'alimentation du circuit et décharger tous les condensateurs de haute tension avant de tester la résistance, les diodes ou la continuité.
• Ne pas connecter la sonde de température à un circuit sous tension.

4. Entretien

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour informations sur le remplacement des piles ou le fusible, consulter §11 Remplacer les piles et le fusible.

Ne pas utiliser des solvants ou des produits abrasifs. Nettoyer avec un chiffon humide et un détergent doux.

5. Pendant l'utilisation

Risque de choc électrique pendant l'opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.

• Utiliser l'appareil uniquement pour les applications décrites par le fabricant pour éviter d'endommager les systèmes de protection.
• Ne jamais dépasser les valeurs de limite indiquées. Ne jamais dépasser les valeurs de limite indiquées dans les spécifications de chaque plage de mesure.
• Ne jamais toucher les bornes inutilisées lorsque le multimètre est connecté à un circuit de mesure.
• Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 600 V sur des installations de catégorie III.
• Mettre le sélecteur de plage sur la position maximale si vous ne connaissez pas l'intensité de la charge à mesurer.
• Déconnecter les cordons de mesure du circuit avant de sélectionner une autre fonction ou une autre plage.
• Lors de mesures sur des téléviseurs ou des alimentations à découpage, des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager le multimètre.

• Toujours être prudent lors de mesures de tensions > 60 VCC ou > 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.
• Ne jamais effectuer des mesures de résistance, de diode ou de continuité sur des circuits sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

6. Description générale

Se référer aux illustrations en page 2 de ce mode d'emploi :

1. Afficheur 3 ½ digits, 7 segments, LCD : 54 x 27 mm
2. bouton HOLD
3. Bouton de rétroéclairage
4. Bouton de fonction
5. borne "VΩmA" Connectez le courant (sauf 10 A).
6. borne "COM" Connecter le cordon de mesure noir (-).
7. borne "10A" Connector le cordon de mesure rouge à ce connecteur pour mesurer un courant de max. 10 A.

7. Catégorie de surtension/installation

Les multimètres sont classés selon le risque et la sévérité des surtensions transitoires qui peuvent apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique. Les catégories existantes selon EN 61010-1 sont :

CAT I

Un multimètre classé CAT I convient au mesurage de circuits électroniques protégés non connectés directement au secteur électrique, p. ex. connexions électroniques circuits, signaux de contrôle...

CAT II

Un multimètre classé CAT II convient au mesurage dans un environnement CAT I, d'appareils monophasés connectés au secteur électrique par moyen d'une fiche et de circuits dans un environnement domestique normal, à condition que le circuit se trouve à une distance minimale de 10 m d'un environnement CAT III ou de 20 m d'un environnement CAT IV. Par exemple : alimentation d'appareils ménagers et d'outillage portable...

CAT III	Un multimètre classé CAT III convient à la mesure dans un environnement CAT I et CAT II, ainsi qu'à la mesure d'un appareil mono- ou polyphasé (fixe) à une distance minimale de 10 m d'un environnement CAT IV, et à la mesure dans ou d'un boîtier de distribution (coupe-circuit, circuits d'éclairage, four électrique).
CAT IV	Un multimètre classé CAT IV convient à la mesure dans un environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d'énergie au niveau primaire.Remarque : Tout mesurage effectué sur un appareil dont les câbles d'alimentation sont en extérieur (câblage de surface ou souterrain)nécessiteun multimètre classé CAT IV.

Avertissement :

Ce multimètre a été conçu selon la directive EN 61010-1, catégorie d'installation CAT III 600 V. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

Cet appareil convient uniquement à des mesures jusqu'à 600 V dans CAT III

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau de protection plus sévère. Le niveau de protection adapté à un environnement précis dépend de l'isolation et de la qualité du boîtier. Le degré de pollution indique l'environnement dans lequel l'appareil peut être utilisé.

Degré de pollution 1	Absence de pollution ou pollution sèche et non conductrice uniquement. Pollution non influençable. (uniquement dans un environnement hermétiquement fermé)
Degré de pollution 2	Pollution non conductrice uniquement. Occasionnellement, une conductivité éphémère causée par la condensation peut survenir (environnements domestique et de bureau)
Degré de pollution 3	Pollution conductrice ou pollution sèche et non conductrice pouvant devenir conductrice à cause de condensation. (environnement industriel ou environnement expose au plein air mais à l'abri des précipitations)

Degré de pollution 4

Pollution générant une conductivité persistante causée par de la poussière conductrice, ou par la pluie ou la neige. (environnement exposé au plein air, et à des taux d'humidité et de particules fines élevés).

Avertissement : Cet appareil a été conçu selon la norme EN 61010-1, degré de pollution 2. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

Cet appareil ne convient qu'à la mesure dans un environnement ayant un degré de pollution classe 2.

9. Spécifications

Cet appareil n'est pas étalonné par défaut!

Consignes concernant l'environnement d'utilisation :

N'utiliser cet appareil que dans un environnement CAT I, CAT II et CAT III (voir §7).

N'utiliser cet appareil que dans un environnement avec degré de pollution 2 (voir §8).

Conditions d'utilisation idéales :

température : de 0 °C à 40 °C (de 32 °F à 104 °F)

taux d'humidité relative : max. 80 % RH

altitude : max. 2000 m (6560 ft)

tension 600 V

protection par fusible

F0.5 A/600 VCC, 5 x 20 mm (capacité de rupture 500 A)

F10 A/600 VCC, 5 x 20 mm (capacité de rupture 500 A)

alimentation 2 x pile AAA (LR03, incl.)

afficheur LCD, 1999 points

dimensions de l'afficheur 54 x 27 mm

hors plage.... oui

continuité du buzzer.... oui

test de diode.... oui

indication de pile faible.... oui

gel d'affichage.... oui

rétroéclairage.... oui

extinction automatique...... non

dimensions.... 138 x 67 x 30 mm

poids (avec pile).... 120 g

température de stockage

température...... de -20 °C à 60 °C

humidité.... < 90 % RH

sonde de mesure.... CAT III 600 V, 10 A; L = 70 cm

indice IP.... IPx0

9.1 Tension CC

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
plage	résolution	précision
200 mV	0,1 mV	± (1.0 % de l'affichage + 2 digits)
2 V	1 mV
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % de l'affichage + 2 digits)

Protection de surcharge : 600 V CC ou CA rms

Impédance: 1 MΩ

9.2 Tension alternative

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
plage	résolution	précision
200 V	100 mV	± (1.5 % de l'affichage + 3 digits)
600 V	1 V

Réponse moyenne, calibrée en rms d'une onde sinusoïdale

Plage de fréquence : 40-500 Hz

Protection de surcharge : 600 V CC ou CA rms

Impédance: 450 kΩ

9.3 Courant CC

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
plage	résolution	précision
200 μA	0.1 μA	± (1.5 % de l'affichage + 2 digits)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA
10 A	10 mA	± (2.0 % de l'affichage + 3 digits)

Protection de surcharge : fusible F0.5 A/600 V, fusible F10 A/600 V 10 A pendant max. 10 secondes

9.4 Résistance

	Ne pas effectuer des mesures de résistance sur un circuit sous tension
plage	résolution	précision
200 Ω	0.1 Ω	± (1.0 % de l'affichage + 5 digits)
2 kΩ	1 Ω	± (1.0 % de l'affichage + 3 digits)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ	± (1.5 % de l'affichage + 3 digits)

plage	résolution	précision
200 Ω	0.1 Ω	± (1.0 % de l'affichage + 5 digits)
2 kΩ	1 Ω	± (1.0 % de l'affichage + 3 digits)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ	± (1.5 % de l'affichage + 3 digits)

Protection de surcharge : 600 V CC ou CA rms

9.5 DIODE et continuité

	Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension.
plage	description	conditions de test
	Le multimètre affiche la tension directe approximative de la diode	courant direct CC ± 10 μA tension inversée CC ± 1.8 V
	le ronfleur intégré s'active lorsque la résistance < ± 50 Ω	tension à circuit ouvert ± 1.8 V

Protection de surcharge : fusible (F0.5 A/600 V)

10.1 Mesurer la tension CC

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
	Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Sélectionner la plage de mesure souhaitée "V---" avec le sélecteur rotatif.
2. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon de mesure noir à la borne "COM".

1. Connecter les cordons de mesure à la source de mesure.
2. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

• Si la plage n'est pas connue à l'avance, sélectionner d'abord la plage la plus élevée et baisser progressivement.
• Si la valeur est hors plage, 1 ou -1 s'affiche. Sélectionner une plage plus élevée.
• Le courant d'entrée max. est de 600 V rms.

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
	Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.Toujours placer vos doigts derrière la protection des sondes de mesure !

• Voir "Mesurer la tension CC"

10.3 Mesurer le courant CC

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
	Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Sélectionner la plage de mesure souhaitée "A---" avec le sélecteur rotatif.
2. Connecter les cordons de mesure rouges à la borne "VΩmA" et le cordon de mesure noir à la borne "COM" jack (connecter le cordon de

mesure rouge à la borne "10A" pour des mesures entre 200 mA et 10 A).

1. Connecter les cordonS de mesure EN SÉRIE à la charge dont vous voulez mesurer le courant.
2. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

• Si la plage n'est pas connue à l'avance, sélectionner d'abord la plage la plus élevée et baisser progressivement.
• Si la valeur est hors plage, 1 ou -1 s'affiche. Sélectionner une plage plus élevée.
• Le courant d'entrée max. est de 600 mA ou de 10 A. Cela dépend de la borne utilisée. Le temps de mesure dans la plage 10 A est de 15 secondes.

10.4 Mesurer la résistance

Ne pas effectuer des mesures de résistance sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Sélectionner la plage de mesure souhaitée "Ω" avec le sélecteur rotatif.
2. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon de mesure noir à la borne "COM".
3. Connecter les cordons de mesure à la résistance et consulter l'afficheur LCD.

• Avant de mesurer la résistance, s'assurer qu'il n'y a plus de tension sur le circuit et que tous les condensateurs sont déchargés.
• Si la valeur est hors plage, 1 ou -1 s'affiche. Sélectionner une plage plus élevée.

10.5 TEST de DIODE et continuité

Ne pas effectuer des mesures de diode ou de continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Mettre le sélecteur rotatif sur "▶" (diode) ou "•" (continuité).
2. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon noir à la borne "COM".
3. Pour la mesure de diode, connecter le cordon de mesure rouge à l'anode et le cordon de mesure noir à la cathode de la diode. Le multimètre affiche la tension directe approximative de la diode.

Pour la mesure de continuité, connecter les cordonS de mesure rouge à deux points du circuit à mesurer. Le ronfleur intégré s'active en cas de continuité.

Appuyer sur "HOLD" pour bloquer la valeur affichée. Appuyer à nouveau pour quitter.

10.7 Rétroéclairage

Maintenir enfoncé "LIGHT" pour allumer/éteindre le rétroéclairage. Le rétroéclairage s'éteint automatiquement.

11. Remplacer la pile et le fusible

	AVERTISSEMENT : Pour éviter des chocs électriques, toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.Avertissement : Se référer à l'avertissement à l'arrière de l'appareil
	Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.
	Eteindre le multimètre et déconnecter les cordons de mesure avant de remplacer la pile/le fusible.

• Remplacer la pile lorsque le symbole "" s'affiche.
• Normalement, il n'est pas nécessaire de remplacer un fusible. Il s'agit presque toujours d'une erreur humaine.

Remplacer la pile :

• Eteindre l'appareil.
• Desserrer la vis de la partie arrière du boîtier et ouvrir soigneusement le compartiment à piles.
• Retirer la pile usagée et insérer la pile neuve.
• Fermer le boîtier et serrer la vis.

Pile: 2x AAA/LR03. Respecter la polarité.

Fusible: F0.5 A/600 V, 5 x 20 mm, F10 A/600 V, 5 x 20 mm Avant d'utiliser le multimètre, s'assurer que le panneau arrière est bien fermé.

12. Problèmes et solutions

Si l'appareil ne fonctionne pas correctement lors de la mesure, le fusible interne est défectueux. Un niveau de pile faible peut conduire à des mesures incorrectes. Remplacer régulièrement la pile. (conseil : la luminosité réduite du rétroéclairage/l'afficheur LCD indique un niveau de pile faible)

N'employer cet appareil qu'avec des accessoires d'origine. Velleman Group nv ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman Group nv est l'ayant-droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant-droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;
• Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
