GEBRUIKSAANWIJZING DVM853 VELLEMAN

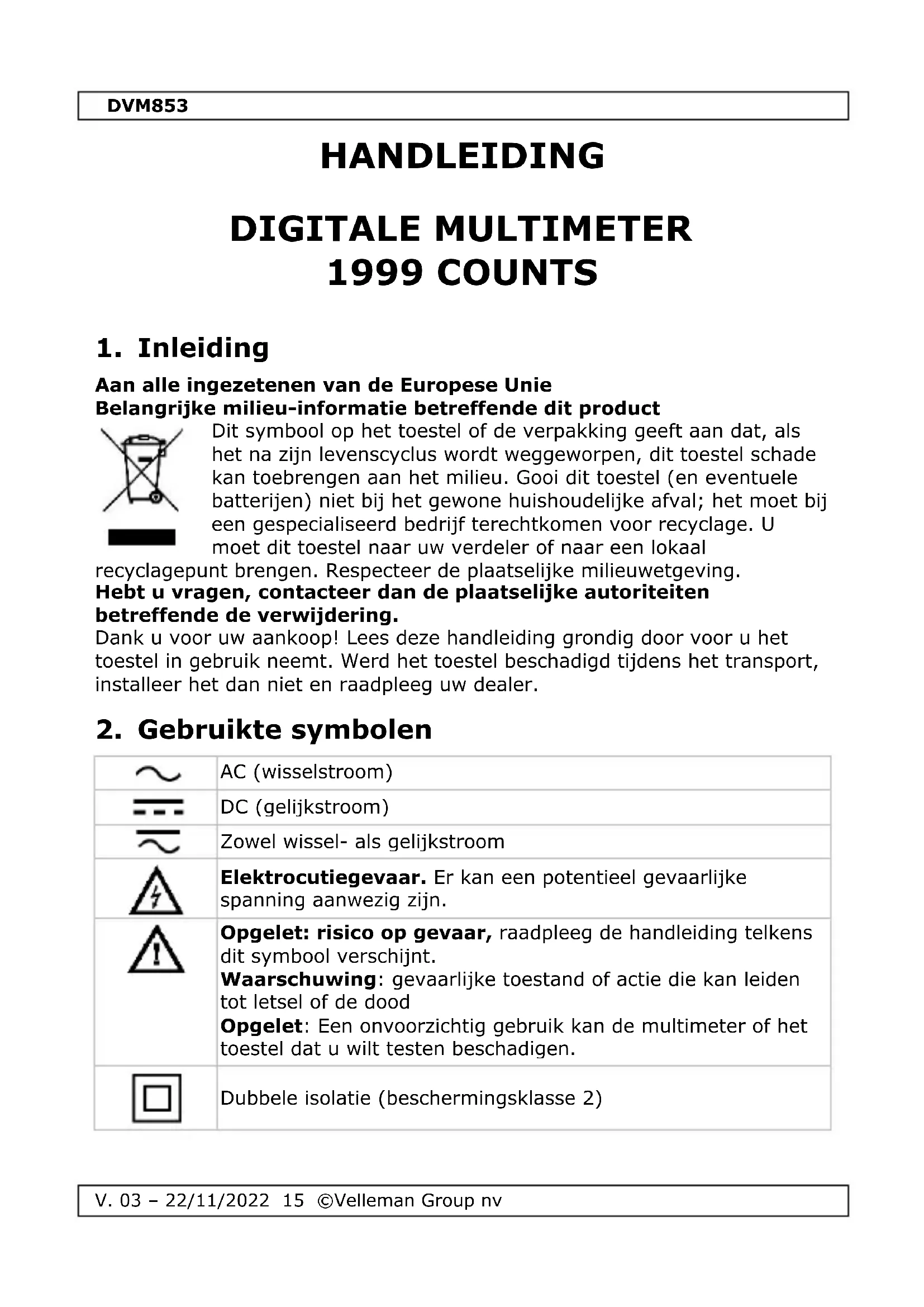

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Gebruikte symbolen

Zowel wissel- als gelijkstroom

Elektrocutiegevaar. Er kan een potentieel gevaarlijke spanning aanwezig zijn.

Opgelet: risico op gevaar, raadpleeg de handleiding telkens dit symbool verschijnt. Waarschuwing: gevaarlijke toestand of actie die kan leiden tot letsel of de dood Opgelet: Een onvoorzichtig gebruik kan de multimeter of het toestel dat u wilt testen beschadigen.

3. Algemene richtlijnen

Raadpleeg de Velleman

service- en kwaliteitsgarantie achteraan deze handleiding.

Dit symbool betekent Instructies lezen Het niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.

Dit symbool betekent Gevaar Gevaarlijke toestand of actie die kan leiden tot letsel of de dood.

Dit symbool betekent Risico op gevaar/schade Risico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood.

Dit symbool betekent Opgelet; belangrijke informatie Het niet in acht nemen van deze informatie kan leiden tot een gevaarlijke toestand.

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding. Opmerking: zie waarschuwing op het batterijvak.

Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur komen. Dit om meetfouten en condensvorming te vermijden.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.DVM853

Toestel met vervuilingsgraad 2. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik. Zie §8 Vervuilingsgraad.

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Dit toestel valt onder installatiecategorie CAT III. Zie §7 Overspanning-/installatiecategorie.

Lees het addendum en deze handleiding zorgvuldig door. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

WAARSCHUWING – Om elektrische schokken, brand of lichamelijk letsel te voorkomen:

• Sluit eerst het COM-meetsnoer aan en daarna het spanningvoerende meetsnoer. Koppel altijd eerst het spanningvoerende meetsnoer los en daarna het COM- meetsnoer.

• Schakel het circuit uit en ontlaad alle condensatoren voordat u de weerstand, capaciteit, continuïteit of diodes meet.

• Sluit de temperatuursensor niet aan op spanningvoerende circuits.DVM853

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van de aansluitingen voor het onderhoud of de reiniging. Voor informatie over het vervangen van de batterijen en de zekering, zie §11 Batterijen en zekeringen vervangen. Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig de meter enkel met een vochtige doek en een zachte detergent.

5. Tijdens het gebruik

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.

• Gebruik het toestel alleen zoals aangegeven door de fabrikant, anders kan de bescherming waarmee het toestel is beschadigd raken.

• Overschrijd nooit de grenswaarden. Deze waarde wordt afzonderlijk in de technische gegevens van elk meetbereik vermeld.

• Raak geen ongebruikte aansluitingen aan wanneer de meter gekoppeld is aan een meetcircuit.

• Gebruik de meter nooit voor CAT III-installaties bij spanningsmetingen die de veiligheidsmarge van 600 V boven het massapotentiaal (kunnen) overschrijden.

• Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting niet op voorhand kent.

• Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait.

• Wanneer u metingen uitvoert op een tv of een schakelende voeding, mag u niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen.

• Wees uiterst voorzichtig bij metingen > 60 VDC of > 30 VAC rms. Houd tijdens metingen uw vingers achter de beschermingsrand van de meetpennen.

• Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.DVM853

V. 03 – 22/11/2022 19 ©Velleman Group nv

6. Algemene omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

3. Achtergrondverlichting

Sluit het rode (+) meetsnoer aan op deze bus om spanning, weerstand en stroom (uitgez. 10 A) te meten.

Sluit het zwarte (-) meetsnoer aan.

Sluit het rode (+) meetsnoer aan op deze bus om een max. stroom van 10 A te meten.

7. Overspannings-/installatiecategorie

De multimeters worden opgedeeld volgens het risico op en de ernst van spanningspieken die kunnen optreden op het meetpunt. Spanningspieken zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn. De bestaande categorieën volgens EN 61010-1 zijn: CAT I Een CAT I-meter is geschikt voor metingen op beschermde elektronische circuits die niet rechtstreeks verbonden zijn met het lichtnet, bv. elektronische schakelingen, stuursignalen… CAT

Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IV- omgeving. Bv. huishoudapparaten, draagbaar gereedschap... CAT III Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II- omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis). CAT

Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter gebruikt moet worden.DVM853

V. 03 – 22/11/2022 20 ©Velleman Group nv

Waarschuwing: Dit toestel is conform de EN 61010-1 installatiecategorie CAT III 600 V ontworpen. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met spanningen en spanningpieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor metingen tot 600 V in CAT III

IEC 61010-1 specificeert de algemene veiligheidsvoorschriften voor de verschillende omgevingstypes. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van vervuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt kan worden. Vervuilingsgraad

Omgeving zonder, of met enkel droge, niet-geleidende vervuiling. De vervuiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten ruimtes voor) Vervuilingsgraad

Omgeving met enkel niet-geleidende vervuiling. Uitzonderlijk kan tijdelijke geleiding door condensatie voorkomen (bv. huishoudelijke- en kantooromgeving) Vervuilingsgraad

Omgeving waar geleidende vervuiling voorkomt, of droge niet geleidende vervuiling die geleidend kan worden door condensatie. (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met neerslag) Vervuilingsgraad

Omgeving waar frequent geleidende vervuiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijn stof)

Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.DVM853

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC bereik resolutie nauwkeurigheid 200 mV

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC bereik resolutie nauwkeurigheid 200 V 100 mV ± (1.5 % v.d. uitlezing + 3 digits) 600 V 1 V

Respons gemiddeld, gekalibreerd in rms van een sinusgolf Frequentiebereik: 40-500 Hz Beveiliging tegen overbelasting: 600 V DC of AC rms Impedantie: 450 kΩ

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC bereik resolutie nauwkeurigheid 200 µA

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is bereik resolutie nauwkeurigheid 200 Ω

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is bereik omschrijving meetvoorwaarde

voorwaartse spanning van de diode bij benadering DC-doorlaatstroom ± 10 µA DC-sperspanning ± 1.8 V

ingebouwde zoemer bij weerstanden < 50 Ω nullastspanning ± 1.8 V

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op “ ”.

2. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

meetsnoer op de “COM”-bus.

3. Sluit de meetsnoeren aan op de meetbron.

4. De meetwaarde wordt samen met de polariteit van de rode meetsnoer

op de lcd-display weergegeven. Opmerkingen

• Als het bereik niet op voorhand gekend is, zet de bereikschakelaar op de hoogste stand en verminder tot de juiste aflezing wordt bereikt.

• Als de waarde buiten het meetbereik valt, verschijnt op de display 1 of -

1. Stel een hoger bereik in.

• De maximale ingangsstroom bedraagt 600 V rms.DVM853

Voer geen metingen uit in circuits met spanningen > 500 VDC of > 500 VAC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op “ ”.

2. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

meetsnoer op de “COM”-bus.

3. Sluit de meetsnoeren aan op de meetbron.

4. De meetwaarde wordt samen met de polariteit van de rode meetsnoer

op de lcd-display weergegeven. Opmerkingen

• Zie "Gelijkspanningsmetingen (DC)"

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op “ ”.

2. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

meetsnoer op de “COM”-bus. Sluit het rode meetsnoer aan op de "10A"-bus voor metingen tussen 200 mA en 10 A).

3. Sluit de meetsnoeren IN REEKS aan op het circuit waarvan u de

belasting wilt meten.

4. De meetwaarde wordt samen met de polariteit van de rode meetsnoer

op de lcd-display weergegeven. Opmerkingen

• Als het bereik niet op voorhand gekend is, zet de bereikschakelaar op de hoogste stand en verminder tot de juiste aflezing wordt bereikt.

• Als de waarde buiten het meetbereik valt, verschijnt op de display 1 of -

1. Stel een hoger bereik in.

• De maximale ingangsstroom bedraagt 600 mA of 10 A. Dit hangt af van de gebruikte bus. De max. meettijd in het 10 A-bereik bedraagt 15 seconden.DVM853

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

1. Zet de draaischakelaar op “Ω”.

2. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

meetsnoer op de “COM”-bus.

3. Sluit de meetsnoeren aan op de weerstand. De meetwaarde wordt op

de lcd-display weergegeven. Opmerkingen

• Zorg ervoor dat bij weerstandsmetingen geen spanning meer op het circuit staat en condensatoren volledig ontladen zijn.

• Als de waarde buiten het meetbereik valt, verschijnt op de display 1 of -

1. Stel een hoger bereik in.

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Zet de draaischakelaar op " " (diode) of " " (continuïteit).

2. Sluit het rode meetsnoer aan op de “VmA”-bus en het zwarte

meetsnoer op de “COM”-bus.

3. Voor diodemeting, sluit het rode meetsnoer aan op de anode van de

diode en het zwarte meetsnoer op de kathode van de diode. Het voorwaartse spanningsval van de diode wordt op de display weergegeven. Voor continuïteitsmeting, sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt meten. De ingebouwde zoemer weerklinkt als er continuïteit is

10.6 DATAHOLDFUNCTIE

Druk op “HOLD” om de uitgelezen waarde te vergrendelen. Druk nogmaals om te verlaten.

10.7 ACHTERGRONDVERLICHTING

Houd "LIGHT " ingedrukt om de achtergrondverlichting in of uit te schakelen. De achtergrondverlichting wordt automatisch uitgeschakeld.DVM853

V. 03 – 22/11/2022 26 ©Velleman Group nv

11. Batterijen en zekeringen vervangen

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding. Opmerking: zie waarschuwing op de achterkant van het toestel

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van het meetcircuit en ontkoppel de meetsnoeren voor u de batterijen of zekeringen vervangt.

• Plaats een nieuwe batterij wanneer " " op de display verschijnt.

• Zekeringen moeten slechts zelden worden vervangen en een gesprongen zekering is bijna altijd het gevolg van een menselijke fout. De batterij vervangen:

• Schakel de meter uit.

• Verwijder de schroef aan de achterkant van de behuizing en open het batterijvak voorzichtig.

• Verwijder de oude batterij en plaats een nieuwe.

• Sluit de behuizing en draai de schroef vast. Batterij: 2x AAA/LR03. Respecteer de polariteit. Zekeringen: F0.5 A/600 V, 5 x 20 mm, F10 A/600 V, 5 x 20 mm Sluit de behuizing zorgvuldig.

12. Problemen en oplossingen

Functioneert het toestel niet meer correct tijdens het meten, dan is de interne zekering defect. Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de batterij regelmatig. (tip: Vermindert de lichtsterkte van de achtergrondverlichting/LCD-display, dan is de batterij bijna leeg). Gebruik dit toestel enkel met originele accessoires. Velleman Group nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.DVM853

V. 03 – 22/11/2022 27 ©Velleman Group nv

© AUTEURSRECHT Velleman Group nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende. MODE D'EMPLOI

Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.
