Tipo de produto	Multímetro digital
Marca	Velleman
Modelo	DVM853
Dimensões	138 x 67 x 30 mm
Peso (com pilhas)	120 g
Alimentação	2 pilhas AAA/LR03 (incluídas)
Visor	LCD 3 ½ dígitos, 54 x 27 mm
Tensão CC	200 mV a 600 V, precisão ±(1.0% + 2 dígitos)
Tensão CA	200 V e 600 V, precisão ±(1.5% + 3 dígitos)
Corrente CC	200 µA a 10 A, precisão ±(1.5% + 2 dígitos) exceto 10 A: ±(2.0% + 3 dígitos)
Resistência	200 Ω a 2 MΩ, precisão ±(1.0% + 5 dígitos) a ±(1.5% + 3 dígitos)
Teste de diodo	Sim, exibe a tensão direta
Teste de continuidade	Sim, com bipe (< 50 Ω)
Categoria de instalação	CAT III 600 V
Grau de poluição	2
Fusíveis	F0.5 A/600 V e F10 A/600 V (5 x 20 mm)
Segurança	Isolamento duplo (classe II), proteção contra sobrecargas
Manutenção	Limpe com um pano úmido e detergente suave
Peças de reposição e reparabilidade	Pilhas e fusíveis substituíveis pelo usuário; encomende ao revendedor
Temperatura de operação	0 °C a 40 °C
Umidade de operação	Máx. 80% UR
Altitude máxima	2000 m
Acessórios incluídos	Pontas de prova CAT III 600 V, 10 A, L = 70 cm
Garantia	24 meses para uso doméstico (condições)

Perguntas frequentes - DVM853 VELLEMAN

Como medir uma tensão contínua com o DVM853?

Selecione a faixa de medição V--- com o seletor rotativo. Conecte o cabo vermelho ao terminal VΩmA e o preto ao COM. Conecte as pontas de prova aos pontos do circuito. Leia o valor no visor. Não exceda 600 V CC.

Como medir uma tensão alternada?

Coloque o seletor na faixa V~ (200 V ou 600 V). Conecte os cabos como para tensão contínua. Conecte as pontas ao circuito. O valor exibido é a tensão eficaz (RMS) para uma onda senoidal.

Como medir uma corrente contínua?

Selecione a faixa A---. Para corrente inferior a 200 mA, use o terminal VΩmA; para corrente entre 200 mA e 10 A, use o terminal 10A. Conecte os cabos em série com a carga. Limite o tempo de medição a 10 segundos na faixa de 10 A.

Como medir uma resistência?

Desligue a alimentação do circuito e descarregue todos os capacitores. Selecione a faixa Ω. Conecte os cabos em VΩmA e COM. Conecte as pontas aos terminais do resistor. O visor indica o valor.

Como testar um diodo?

Coloque o seletor na posição ▶ (diodo). Conecte o cabo vermelho ao VΩmA e o preto ao COM. Conecte a ponta vermelha ao ânodo e a preta ao cátodo. O multímetro exibe a tensão direta do diodo.

Como testar a continuidade de um circuito?

Coloque o seletor na posição • (continuidade). Conecte os cabos ao VΩmA e COM. Conecte as pontas aos dois pontos do circuito. Se a resistência for inferior a aproximadamente 50 Ω, o bipe integrado é acionado.

Como substituir a pilha?

Desligue o multímetro e desconecte os cabos. Solte o parafuso do compartimento de pilhas na parte traseira do aparelho. Remova a pilha usada e insira duas pilhas novas AAA/LR03 respeitando a polaridade. Feche e aperte o parafuso.

Como substituir o fusível?

Desconecte os cabos e abra a caixa. Localize o fusível defeituoso (F0.5A/600V ou F10A/600V, 5x20 mm). Substitua-o por um fusível de mesmas especificações. Feche a caixa. Use apenas fusíveis recomendados para evitar riscos de incêndio.

Quais são as precauções de segurança essenciais?

Nunca meça uma tensão superior a 600 V. Desconecte os cabos antes de abrir a caixa. Coloque sempre os dedos atrás da proteção das pontas de prova. Não meça resistência ou diodo em um circuito energizado. Use o aparelho apenas em ambiente CAT III ou inferior.

O que fazer se o visor indicar « 1 » ou « -1 »?

Isso significa que o valor medido excede a faixa selecionada. Selecione uma faixa mais alta com o seletor rotativo. Se o problema persistir, verifique se os cabos estão bem conectados e se o circuito não está fora do alcance do aparelho.

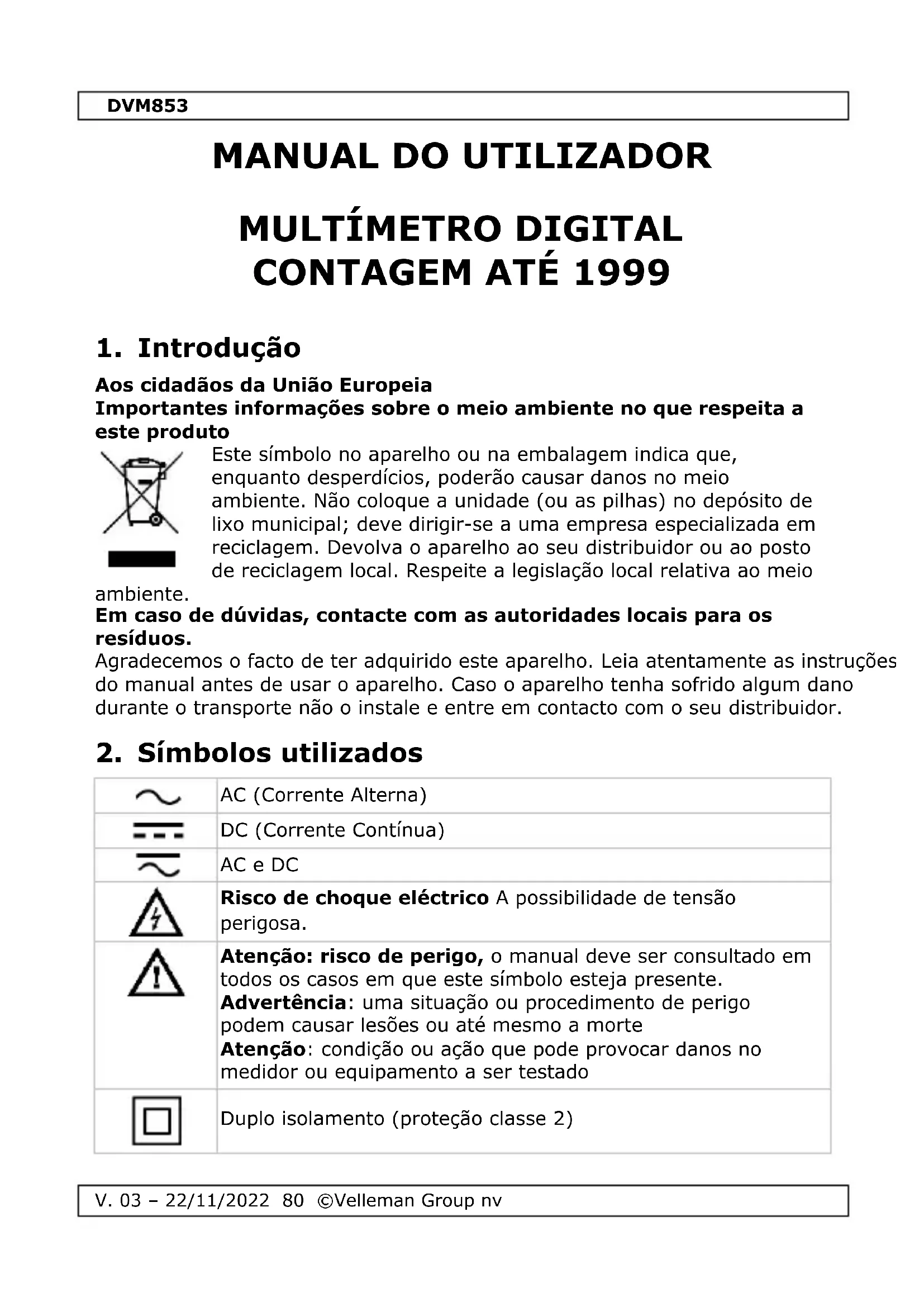

MANUAL DE UTILIZADOR DVM853 VELLEMAN

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio

ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

	AC (Corrente Alterna)
	DC (Corrente Contínua)
	AC e DC
	Risco de choque eléctrico A possibilidade de tensão perigosa.
	Atenção: risco de perigo, o manual deve ser consultado em todos os casos em que este símbolo esteja presente.Advertência: uma situação ou procedimento de perigo podem causar lesões ou até mesmo a morteAtenção: condição ou ação que pode provocar danos no medidor ou equipamento a ser testado
	Duplo isolamento (proteção classe 2)

DVM853

	Ligação à terra
	Fusível
[wzx2]	Condensador
	Díodo
	Continuidade

3. Normas gerais

Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.

	Este símbolo indica: Ler as instruçõesNão ler as instruções ou o manual pode levar à ocorrência de danos, lesões ou até mesmo à morte.
	Este símbolo indica: PerigoUma situação ou procedimento de perigo podem causar lesões ou até mesmo a morte.
	Este símbolo indica: Risco de perigo/danosRisco de situação ou procedimento de perigo que pode causar danos, esões ou até mesmo a morte.
	Este símbolo indica: Atenção; informação importanteIgnorar esta informação pode levar a uma situação de perigo.
	ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual.Nota: leia a advertência no compartimento da pilha.
	Não exponha o aparelho ao frio, calor e grandes variações de temperatura. Ao deslocar o aparelho de um local frio para um loca quente, deixe-o desligado até estar à temperatura ambiente. Isto evitará a formação de condensação e erros de medição.
	Proteja o aparelho de quedas e má utilização. Evite usar força excessiva durante a utilização.

DVM853

	Aparelho de nível de contaminação 2. Usar apenas em interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Não está indicado para uso industrial. Ver §8 Grau de contaminação.
	Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.
	Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.
	O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.
	Este é um instrumento de medição de categoria de instalação CAT III. Consulte §7 Categoria Sobretensão/instalação.
	Leia este anexo e o manual atentamente. Familiarize-se com o funcionamento do aparelho antes de o utilizar.
	Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
	Utilize o aparelho apenas para as aplicações descritas neste manual. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
	ADVERTÊNCIA - De modo a evitar choques elétricos, incêndios ou acidentes pessoais:• Ligue o cabo de teste comum antes do cabo de teste ativo e remova o cabo de teste ativo antes do cabo de teste comum.• Desligue a alimentação e descarregue todos os capacitores de alta tensão antes de medir a resistência, continuidade, capacitância ou uma junção de diodo.• Ao utilizar uma sonda de temperatura, nunca ligue a sonda a circuitos ativos.

4. Manutenção

O utilizador não terá de fazer a manutenção das peças.

Contacte um agente autorizado para assistência e/ou peças de substituição.

Antes de proceder a quaisquer atividades de manutenção, desligue os cabos de teste das tomadas.

Para instruções sobre como substituir pilhas ou fusíveis, consulte §11

Substituição de Pilhas e Fusíveis.

Não utilize abrasivos ou solventes no medidor. Para efeitos de limpeza use um pano húmido e um detergente neutro.

5. Durante a Utilização

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.

• Se o equipamento for utilizado de uma forma não especificada pelo fabricante, a proteção fornecida pelo equipamento pode ficar comprometida.
• Nunca exceda os valores máximo recomendados. O valor máximo é indicado separadamente nas especificações para cada nível de medição.
• Nunca toque nos terminais que não estão a ser utilizados enquanto o multímetro estiver ligado a um circuito que está a ser testado.
• Nunca use o medidor com instalações CAT III ao medir tensões que possam exceder a margem de segurança de 600 V acima do solo.
• Coloque o seletor na posição máxima caso a intensidade da carga a ser medida não seja previamente conhecida.
• Desligue as pontas de teste do circuito testado antes de rodar o selector para escolher outras funções.
• Ao fazer medições num aparelho de TV ou circuitos de corrente alterna, tenha sempre em conta que o medidor pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste.
• Seja extremamente cuidadoso ao medir tensões de mais de 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da barreira de protecção durantes as medições.
• Não meça resistências, díodos ou continuidade em circuitos sob tensão. Certifique-se que foram descarregados todos os condensadores.

6. Descrição Geral

Ver as figuras da página 2 deste manual do utilizador:

1. Visor
   LCD 3 ½ dígitos, 7 segmentos: 54 x 27 mm
2. Botão de retenção
3. Botão de retroiluminação
4. Botão de função

5. entrada "VΩmA"
   Introduza cabo de teste vermelho (positivo) neste conector para medir a tensão, resistência e corrente (excepto 10 A).

6. entrada "COM"

Introduza o cabo de teste preto (negativo).

1. Entrada "10A"

Introduza o cabo de teste vermelho neste conector de forma a medir uma corrente máxima de 10 A.

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transitórias que podem ocorrer nas pontas de teste. Uma sobretensão transitória é um aumento curto da tensão induzido por um sistema, por ex., a queda de um raio num poste de alta tensão.

As categorias segundo o EN 61010-1 são:

CAT I	Um multímetro de categoria CAT I é indicado para medições em circuitos eletrónicos protegidos que não estejam ligados diretamente à tomada de corrente principal, por ex. circuitos eletrónicos, sinais de controlo...
CAT II	Um multímetro de categoria CAT II é indicado para medições num ambiente CAT I, aparelhos monofásicos ligados à rede eléctrica com um conector e circuitos num ambiente doméstico normal, na condição que o circuito esteja a uma distância mínima de 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo: alimentação de electrodomésticos e ferramentas portáteis, etc.
CAT III	Um DMM de categoria CAT III não só é indicado para medições num ambiente CAT I e CAT II, como também para a medição de um aparelho mono- ou polifásico (fixo) a uma distância mínima de 10 m de um ambiente CAT IV, e para a medição em ou de uma caixa de distribuição (curto-circuitos, circuitos de iluminação, forno eléctrico).

DVM853

CAT IV

Um DMM de categoria CAT IV é indicado para medição num ambiente CAT I, CAT II e CAT III, e também para medição numa entrada de energia de nível primário.Qualquer medição efectuada num aparelho, cujos cabos estão no exterior (tanto subterrâneo como supraterrâneo), necessita de um multímetro de categoria CAT IV.

Advertência:

Este multímetro foi desenhado de acordo com a norma EN 61010-1, categoria de instalação CAT III 600 V. Isto implica restrições de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medição. Consulte a tabela abaixo.

Este aparelho só está indicado para medições até 600 V na CAT III

8. Grau de contaminação

A norma IEC 61010-1 especifica os diferentes tipos de contaminação ambiental. Cada tipo necessita do seu próprio nível de protecção para garantir segurança. Um ambiente rugoso necessita de um nível de protecção mais severo. O nível de protecção adaptado a um determinado ambiente depende do isolamento e da qualidade da caixa. O grau de contaminação do DVM indica o tipo de ambiente em que o mesmo pode ser utilizado.

Grau de contaminação 1	Ausência de contaminação ou contaminação seca e não condutora. A poluição não tem qualquer influência. (apenas se encontra em compartimentos hermeticamente selados)
Grau de contaminação 2	Apenas ocorre poluição não condutora. De vez em quando, pode surgir uma condução curta provocada pela condensação (ambiente doméstico e de escritório estão inseridos nesta categoria)
Grau de contaminação 3	Ocorre poluição condutora, ou ocorre a poluição seca e não condutora que se torna condutora devido à condensação que está prevista.(ambientes industriais e ambientes expostos ao ar exterior - mas não em contacto com a precipitação)
Grau de contaminação 4	A poluição gera condutividade persistente provocada por poeira condutora, chuva ou neve. (ambientes exteriores muito expostos e ambientes em que existam elevados níveis de humidade ou ocorram concentrações elevadas de partículas)

Advertência: Este aparelho foi desenhado de acordo com a norma EN 61010-1, grau de contaminação 2. Isto implica restrições de uso no que

DVM853

respeita à contaminação que pode surgir num determinado ambiente. Consulte a tabela abaixo.

Este aparelho só está indicado para medições num ambiente com um grau de contaminação 2.

9. Especificações

Este aparelho não vem calibrado de origem!

Normas relativas ao ambiente de utilização:

Use este medidor apenas para medições em ambientes de categoria CAT I, CAT II e CAT III (ver §7)

Use este aparelho apenas em ambientes com grau 2 de contaminação (ver §8).

As condições ideais de funcionamento incluem:

temperatura: 0 °C a 40 °C (32 °F a 104 °F)

F0.5 A/600 VDC, 5 x 20 mm (capacidade de interrupção 500 A)

F10 A/600 VDC, 5 x 20 mm (capacidade de interrupção 500 A)

alimentação....2 x AAA (LR03, incl.)

ecrã .... LCD, contagem até 1999

dimensões do visor 54 x 27 mm

acima do limite ...... sim

indicador sonoro de continuidade ......sim

retenção de dados ....sim

retroiluminação .... sim

desativação automática .... não

dimensões.... 138 x 67 x 30 mm

peso (com pilhas)....120 g

ambiente para armazenamento

temperatura ...... -20 °C a 60 °C

humidade .... < 90 % RH

sonda de teste .... CAT III 600 V, 10 A; L = 70 cm

grau de proteção IP ...... IPx0

9.1 TENSÃO CC

	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
amplitude	resolução	precisão
200 mV	0.1 mV	± (1.0 % da leitura + 2 dígitos)
2 V	1 mV
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % da leitura + 2 dígitos)

Protecção contra sobrecarga: 600 V DC ou AC rms

Impedância: 1 MΩ

9.2 TENSÃO CA

	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
amplitude	resolução	precisão
200 V	100 mV	± (1.5 % da leitura + 3 dígitos)
600 V	1 V

Detecção média, calibrado para rms da onda senoidal

Amplitude de frequência: 40-500 Hz

Protecção contra sobrecarga: 600 V DC ou AC rms

Impedância: 450 kΩ

9.3 CORRENTE DC

	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
amplitude	resolução	precisão
200 μA	0.1 μA	± (1.5 % da leitura + 2 dígitos)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA
10 A	10 mA	± (2.0 % da leitura + 3 dígitos)

Protecção contra sobrecarga: Fusível F0.5 A/600 V, fusível F10 A/600 V 10 A até 10 segundos

9.4 RESISTÊNCIA

	Não faça medições de resistência em circuitos ativos
amplitude	resolução	precisão
200 Ω	0.1 Ω	± (1.0 % da leitura + 5 dígitos)
2 kΩ	1 Ω	± (1.0 % da leitura + 3 dígitos)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ	± (1.5 % da leitura + 3 dígitos)

Protecção contra sobrecarga: 600 V DC ou AC rms

9.5 DÍODO E CONTINUIDADE

	Não faça medições de díodos ou de continuidade em circuitos ativos
amplitude	descrição	condições de teste
	é apresentada a tensão direta aproximada do diodo	corrente DC ± 10 μA tensão DC invertida ± 1.8 V
	aviso sonoro em caso de resistência < 50 Ω	tensão do circuito aberto ± 1.8 V

Protecção contra sobrecarga: fusível F0.5 A/600 V

10. Utilização

10.1 MEDIÇÃO DE TENSÃO DC

Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC

Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou 30 VAC rms.

Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

1. Coloque o seletor giratório na posição "v---" desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo preto na entrada "COM".
3. Ligue os cabos de teste à fonte que pretende medir.

DVM853

1. Leia o valor da tensão e a polaridade do cabo vermelho no visor LCD.

Notas

• Se o intervalo não for conhecido de antemão, ajuste o seletor para uma opção mais alta e depois vá diminuindo gradualmente.
• Um intervalo inadequado é indicado por 1 ou -1. Seleccione uma opção mais elevada.
• A corrente de entrada máxima é de 600 V rms.

10.2 MEDIÇÃO DE TENSÃO AC

	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
	Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou 30 VAC rms.Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

1. Coloque o seletor giratório na posição "v\~" desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo preto na entrada "COM".
3. Ligue os cabos de teste à fonte que pretende medir.
4. Leia o valor da tensão e a polaridade do cabo vermelho no visor LCD.

Notas

- Veja "Medição de Tensão CC"

10.3 MEDIÇÃO DE CORRENTE DC

	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
	Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou 30 VAC rms.Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

1. Coloque o seletor giratório na posição “A—” desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo de teste preto na entrada "COM" (troque o cabo de teste vermelho para a entrada "10A" para medições entre 200 mA e 10 A).
3. Abra o circuito no qual a corrente deverá ser medida e ligue os cabos de teste ao circuito IN SERIES.
4. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD.

Notas

• Se o intervalo não for conhecido de antemão, ajuste o seletor para uma opção mais alta e depois vá diminuindo gradualmente.
• Um intervalo inadequado é indicado por 1 ou -1. Seleccione uma opção mais elevada.
• A corrente de entrada máxima é de 600 mA ou 10 A dependendo da tomada que está a ser usada. O tempo máximo de medição do intervalo de 10 A é de 15 segundos.

10.4 MEDIÇÃO DA RESISTÊNCIA

Não faça medições de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Coloque o interruptor giratório na posição Ω desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo de teste preto na entrada "COM".
3. Ligue os cabos de teste ao resistor a ser medido e leia o que aparece no visor LCD.

Notas

• Se a resistência a ser medida está ligada a um circuito, desligue a alimentação e descarregue todos os capacitores antes de ligar as sondas de teste.
• Um intervalo inadequado é indicado por 1 ou -1. Seleccione uma opção mais elevada.

10.5 TESTE DE DIODO E CONTINUIDADE

Não faça medições de díodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Rode o botão seletor para a posição ➤ (diodo) ou •••• (continuidade).
2. Ligue o cabo de teste vermelho na entrada "VΩmA" e o preto na entrada "COM".
3. Para medição de diodo, ligue o cabo de teste vermelho ao ânodo do diodo que pretende testar e o cabo de teste preto ao cátodo do diodo. A queda de tensão directa aproximada do diodo será exibida. Para medição de continuidade, ligue os cabos de teste a dois pontos do circuito que pretende testar. Se existir continuidade será emitido um sinal sonoro.

10.6 RETENÇÃO DE DADOS

Pressione "HOLD" para bloquear o valor apresentado. Pressione novamente para sair.

10.7 RETROILUMINAÇÃO

Pressione "LIGHT" para ligar ou desligar a retroiluminação. A retroiluminação também se desliga automaticamente.

11. Substituição da Pilha e Fusível

	ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual.Nota: leia a advertência no compartimento da pilha
	O utilizador não terá de fazer a manutenção das peças.Contacte um agente autorizado para assistência e/ou peças de substituição.
	Desligue os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de medição antes de substituir pilhas ou fusíveis.

• Sempre que aparecer" " no visor deverá substituir a pilha.
• Os fusíveis raramente precisam de ser substituídos e fusíveis fundidos são normalmente resultado de erro humano.

Substituir a pilha:

• Desligue o multímetro.
• Retire o parafuso na parte de trás e abra a caixa cuidadosamente.
• Retire a pilha gasta e introduza uma nova.
• Fecha caixa exterior e aperte os parafuso.

Pilha: 2x AAA/LR03, respeitando sempre a polaridade

Fusíveis: F0.5 A/600 V, 5 x 20 mm, F10 A/600 V, 5 x 20 mm

Certifique-se de que o medidor está bem fechado e coloque sempre a proteção na extremidade antes de o utilizar.

12. Resolução de problemas

Caso o aparelho se comporte de forma anormal durante as medições, isto significa que o fusível interno pode estar avariado.

Tenha sempre em conta que uma pilha fraca pode originar medições incorrectas. Substitua a pilha regularmente.

(dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está fraca)

Utilize este aparelho apenas com acessórios originais. A Velleman Group nv não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu.

Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman Group nv detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
