Produkttyp	Digitalmultimeter
Marke	Velleman
Modell	DVM853
Abmessungen	138 x 67 x 30 mm
Gewicht (mit Batterien)	120 g
Stromversorgung	2 AAA/LR03 Batterien (enthalten)
Anzeige	LCD 3 ½ Stellen, 54 x 27 mm
Gleichspannung	200 mV bis 600 V, Genauigkeit ±(1.0% + 2 Stellen)
Wechselspannung	200 V und 600 V, Genauigkeit ±(1.5% + 3 Stellen)
Gleichstrom	200 µA bis 10 A, Genauigkeit ±(1.5% + 2 Stellen) außer 10 A: ±(2.0% + 3 Stellen)
Widerstand	200 Ω bis 2 MΩ, Genauigkeit ±(1.0% + 5 Stellen) bis ±(1.5% + 3 Stellen)
Diodentest	Ja, zeigt Durchlassspannung an
Durchgangsprüfung	Ja, mit Summer (< 50 Ω)
Installationskategorie	CAT III 600 V
Verschmutzungsgrad	2
Sicherungen	F0.5 A/600 V und F10 A/600 V (5 x 20 mm)
Sicherheit	Doppelte Isolierung (Klasse II), Überspannungsschutz
Wartung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen
Ersatzteile und Reparierbarkeit	Batterien und Sicherungen vom Benutzer austauschbar; beim Händler bestellen
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	Max. 80 % RH
Maximale Höhe	2000 m
Mitgeliefertes Zubehör	Messleitungen CAT III 600 V, 10 A, Länge = 70 cm
Garantie	24 Monate für den privaten Gebrauch (Bedingungen)

Häufig gestellte Fragen - DVM853 VELLEMAN

Wie misst man eine Gleichspannung mit dem DVM853?

Wählen Sie den Messbereich V--- mit dem Drehschalter. Schließen Sie das rote Kabel an die Buchse VΩmA und das schwarze an COM an. Verbinden Sie die Messspitzen mit den Schaltungspunkten. Lesen Sie den Wert auf dem Display ab. Überschreiten Sie nicht 600 V Gleichspannung.

Wie misst man eine Wechselspannung?

Stellen Sie den Drehschalter auf den Bereich V~ (200 V oder 600 V). Schließen Sie die Kabel wie bei der Gleichspannung an. Verbinden Sie die Spitzen mit dem Stromkreis. Der angezeigte Wert ist die Effektivspannung (RMS) für eine Sinuswelle.

Wie misst man einen Gleichstrom?

Wählen Sie den Bereich A---. Für Ströme unter 200 mA verwenden Sie die Buchse VΩmA; für Ströme zwischen 200 mA und 10 A verwenden Sie die Buchse 10A. Schließen Sie die Kabel in Reihe mit der Last. Begrenzen Sie die Messzeit auf 10 Sekunden im 10 A Bereich.

Wie misst man einen Widerstand?

Schalten Sie die Stromversorgung des Stromkreises aus und entladen Sie alle Kondensatoren. Wählen Sie den Bereich Ω. Schließen Sie die Kabel an VΩmA und COM an. Verbinden Sie die Spitzen mit den Anschlüssen des Widerstands. Das Display zeigt den Wert an.

Wie testet man eine Diode?

Stellen Sie den Drehschalter auf die Position ▶ (Diode). Schließen Sie das rote Kabel an VΩmA und das schwarze an COM an. Verbinden Sie die rote Spitze mit der Anode und die schwarze mit der Kathode. Das Multimeter zeigt die Durchlassspannung der Diode an.

Wie prüft man die Durchgangsfähigkeit eines Stromkreises?

Stellen Sie den Drehschalter auf die Position • (Durchgang). Schließen Sie die Kabel an VΩmA und COM an. Verbinden Sie die Spitzen mit den beiden Punkten des Stromkreises. Wenn der Widerstand unter etwa 50 Ω liegt, ertönt der eingebaute Summer.

Wie wechselt man die Batterie?

Schalten Sie das Multimeter aus und trennen Sie die Kabel. Lösen Sie die Schraube des Batteriefachs auf der Rückseite des Geräts. Entfernen Sie die alte Batterie und setzen Sie zwei neue AAA/LR03 Batterien unter Beachtung der Polarität ein. Schließen Sie das Fach und schrauben Sie es wieder zu.

Wie wechselt man die Sicherung?

Trennen Sie die Kabel und öffnen Sie das Gehäuse. Lokalisieren Sie die defekte Sicherung (F0,5A/600V oder F10A/600V, 5x20 mm). Ersetzen Sie sie durch eine Sicherung mit denselben Spezifikationen. Schließen Sie das Gehäuse. Verwenden Sie nur empfohlene Sicherungen, um Brandgefahr zu vermeiden.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Messen Sie niemals eine Spannung über 600 V. Trennen Sie die Kabel, bevor Sie das Gehäuse öffnen. Halten Sie Ihre Finger stets hinter dem Schutz der Messspitzen. Messen Sie keinen Widerstand oder Diode an einem stromführenden Stromkreis. Verwenden Sie das Gerät nur in einer CAT III Umgebung oder niedriger.

Was tun, wenn das Display « 1 » oder « -1 » anzeigt?

Das bedeutet, dass der gemessene Wert den gewählten Bereich überschreitet. Wählen Sie mit dem Drehschalter einen höheren Bereich. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Kabel richtig angeschlossen sind und dass der Stromkreis nicht außerhalb des Messbereichs des Geräts liegt.

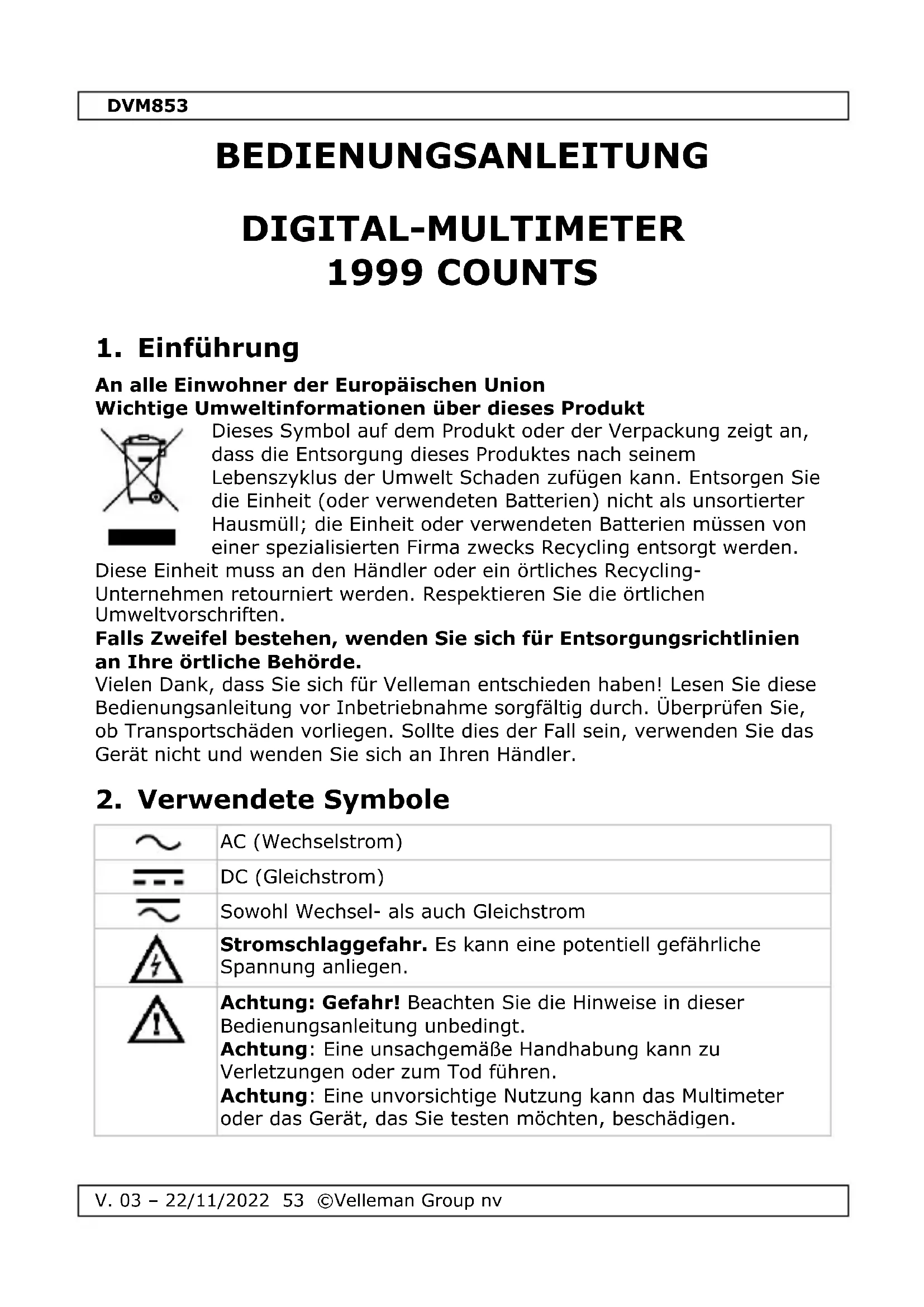

BEDIENUNGSANLEITUNG DVM853 VELLEMAN

BEDIENUNGSANLEITUNG 53

INSTRUKCJA OBSŁUGI 66

MANUAL DO UTILIZADOR 80

USER MANUAL

DIGITAL MULTIMETER 1999 COUNTS

1. Introduction

9.5 DIODE EN CONTINUÏTEIT

10.5 DIODE EN CONTINUÏTEITSTEST

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Verwendete Symbole

	AC (Wechselstrom)
	DC (Gleichstrom)
	Sowohl Wechsel- als auch Gleichstrom
	Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.
	Achtung: Gefahr! Beachten Sie die Hinweise in dieser Bedienungsanleitung unbedingt.Achtung: Eine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen.Achtung: Eine unvorsichtige Nutzung kann das Multimeter oder das Gerät, das Sie testen möchten, beschädigen.

DVM853

	Schutzisoliert (Schutzklasse 2)
	Erde, Masse
	Sicherung
	Kondensator
	Diode
	Durchgangsprüfung

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

	Dieses Symbol bedeutet: Bitte lesen Sie die HinweiseDas nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.
	Dieses Symbol bedeutet: GefahrEine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen.
	Dieses Symbol bedeutet: Risiko auf Gefahr/SchädenEine unsachgemäße Handhabung kann zu Beschädigungen, Verletzungen oder zum Tod führen.
	Dieses Symbol bedeutet: Achtung; wichtige InformationenDas Nichtbeachten dieser Informationen, kann zu gefährlichen Situationen führen.
	WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten).Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet.

DVM853

	Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. So vermeiden Sie Kondensation und Messfehler.
	Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Vermeiden Sie rohe Gewalt während der Bedienung.
	Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §8 Verschmutzungsgrad.
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
	Das Gerät gehört zur Installationskategorie CAT III. Siehe §7 Überspannungs-/Installationskategorie.
	Lesen Sie das Addendum und diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
	Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
	Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

ACHTUNG - Um Stromschläge, Brand oder Verletzungen zu vermeiden:

• Schließen Sie immer zuerst die Messleitung COM an, und anschließend die stromführende Messleitung. Trennen Sie immer zuerst die stromführende Messleitung und dann die Messleitung COM.
• Trennen Sie das zu prüfende Gerät vom Strom und entladen Sie alle Kondensatoren, bevor Sie den Widerstand, Kapazität, Durchgang oder Dioden messen.
• Verbinden Sie den Temperaturfühler nicht mit spannungsführenden Schaltungen.

4. Wartung

Es gibt keine zu wartenden Teile.

Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsquelle.

Informationen über den Batterie- und Sicherungswechsel finden Sie unter

§11 Batterie- und Sicherungswechsel.

Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden

Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Während des Gebrauchs

Stromschlaggefahr während des Gebrauchs des Multimeters.

Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.

• Verwenden Sie das Gerät nur wie vom Hersteller beschrieben, sonst können Schutzeinrichtungen des Messgeräts beeinträchtigt werden.
• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.
• Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 600 in CAT III überschreiten.
• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie die Belastungsintensität nicht im voraus kennen.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.
• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.

DVM853

• Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger beim Messen hinter den Fingerschutz.
• Führen Sie niemals Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

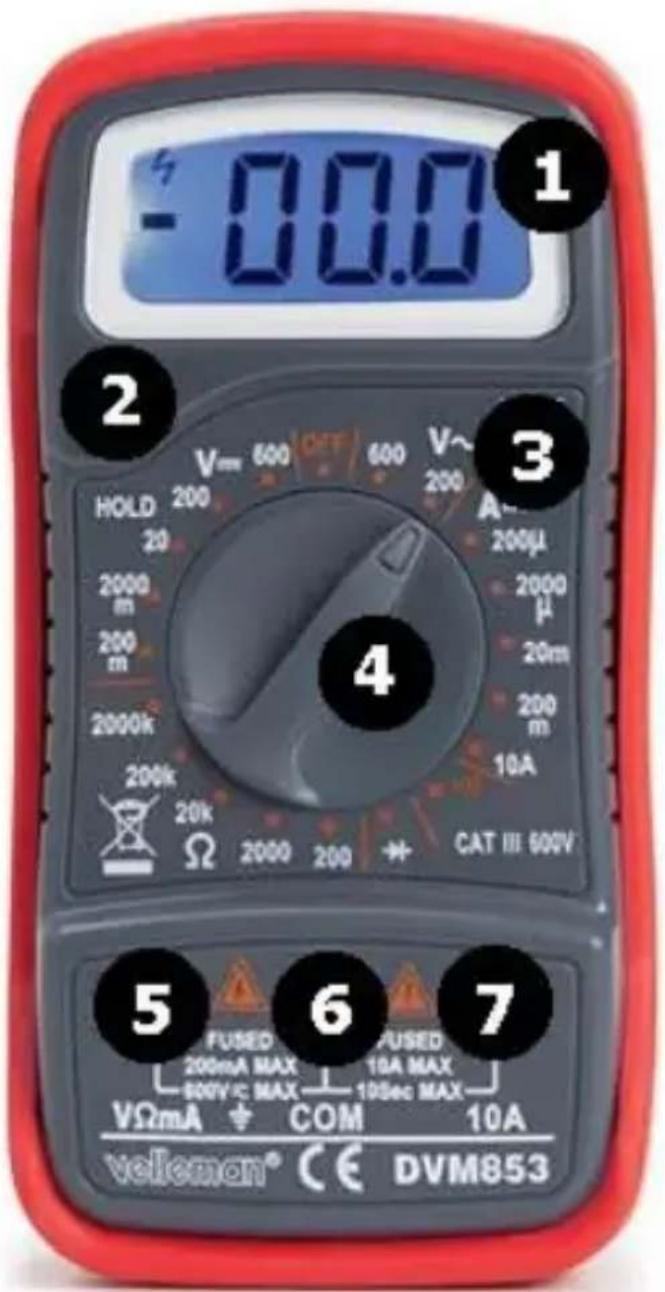

6. Allgemeine Beschreibung

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

1. Display 3 ½-stellig, 7 Segmente, LCD: 54 x 27 mm
2. Taste HOLD
3. Taste für die Hintergrundbeleuchtung
4. Funktionstaste
5. "VΩmA"-Anschlussbuchse Stecken Sie die rote (positive) Messleitung mit dieser Buchse, um die Spannung, den Widerstand und den Strom (außer 10 A) zu messen.

6. "COM"-Anschlussbuchse Verbinden Sie die schwarze (negative) Messleitung.

7. "10A"-Anschlussbuchse Stecken Sie die rote (positive) Messleitung in diese Buchse, um einen max. Strom bis max. 10 A zu messen.

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I	Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte usw.
CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte usw.

DVM853

CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für Messungen in der Gebäudeinstallation, (z.B. Steckdosen, Sicherungskasten, Kontrolleinheiten usw.).
CAT IV	Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene.Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

Warnung:

Dieses Gerät wurde gemäß der EN 61010-1 Überspannungskategorie CAT III 600 V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Das Gerät eignet sich nur für Messungen von max. 600 V in CAT III

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

Verschmutzungsgrad 1	Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).
Verschmutzungsgrad 2	Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie)

DVM853

Verschmutzungsgrad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).
Verschmutzungsgrad 4	Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert!

Normen:

Verwenden Sie das Gerät nur für Messungen an Überspannungs-

/Messkategorie CAT I, CAT II und CAT III-Kreisen (siehe §7).

Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (siehe §8)

Ideale Umgebungstemperatur:

Temperatur: 0 °C bis 40 °C (32 °F bis 104 °F)

relative Feuchte: max. 80 % RH

Höhe: max. 2000 m (6560 ft)

Spannung 600 V

Sicherung

F0.5 A/600 VDC, 5 x 20 mm (Ausschaltvermögen 500 A) F10 A/600 VDC, 5 x 20 mm (Ausschaltvermögen 500 A)

Stromversorgung 2 x AAA (LR03, mitgeliefert)

Display ....LCD, 1999 Counts

Display-Abmessungen 54 x 27 mm

Bereichsüberschreitung ..... ja

akustischer Durchgangsprüfer ......ja

Diodentest......ja

Batteriewechselanzeige ......ja

DVM853

Data-Hold-Funktion ....ja

Hintergrundbeleuchtung ....ja

automatische Abschaltung .....nein

Abmessungen 138 x 67 x 30 mm

Gewicht (mit Batterie)....120 g

Lagerumgebung

Temperatur ......-20 °C bis 60 °C

Feuchte.... < 90 % RH

Messspitze.... CAT III 600 V, 10 A; L = 70 cm

IP-Schutzart IPx0

9.1 GLEICHSPANNUNG (DC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
200 mV	0.1 mV	± (1.0 % Messwert + 2 Stellen)
2 V	1 mV
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % Messwert + 2 Stellen)

Überlastschutz: 600 V DC oder AC rms

Impedanz: 1 MΩ

9.2 WECHSELSPANNUNG (AC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
200 V	100 mV	± (1.5 % Messwert + 3 Stellen)
600 V	1 V

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Überlastschutz: 600 V DC oder AC rms

Impedanz: 450 kΩ

9.3 GLEICHSTROM (DC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
200 μA	0,1 μA	± (1.5 % Messwert + 2 Stellen)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA
10 A	10 mA	± (2.0 % Messwert + 3 Stellen)

Überlastschutz: Sicherung (0.5 A/600 V), Sicherung (F10 A/600 V) 10 A für max. 10 Sekunden

9.4 WIDERSTAND

	Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
200 Ω	0.1 Ω	± (1.0 % Messwert + 5 Stellen)
2 kΩ	1 Ω	± (1.0 % Messwert + 3 Stellen)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ	± (1.5 % Messwert + 3 Stellen)

Überlastschutz: 500 V DC oder AC rms

9.5 DIODENTEST UND DURCHGANGSPRÜFUNG

	Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Beschreibung	Testbedingung
	Die Durchlassspannung der Diode wird im Display angezeigt.	DC-Durchlassstrom ± 10 μA DC-Sperrspannung ± 1.8 V
	akustisches Signal bei Widerstand < 50 Ω	Leerlaufspannung ± 1.8 V

Überlastschutz: Sicherung (0.5 A/600 V)

10. Anwendung

10.1 GLEICHSPANNUNGSMESSUNGEN

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
	Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf "v---".
2. Stecken Sie die rote Messleitung in die "VΩ"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wählen Sie einen höheren Bereich.
  • Die max. Eingangsstrom ist 600 V rms.

10.2 AC-SPANNUNGSMESSUNGEN

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
	Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf "V\~".
2. Stecken Sie die rote Messleitung in die "VΩ"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

- Siehe "Gleichspannungs-Messungen"

10.3 GLEICHSTROM-MESSUNGEN (DC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
	Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf "A---".
2. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse (stecken Sie die rote Messleitung in die "10A"-Buchse für Messungen zwischen 200 mA und 10 A).
3. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wählen Sie einen höheren Bereich.
• Die max. Eingangsstrom ist 600 mA oder 10 A. Dies hängt von der verwendeten Buchse ab. Die max. Messzeit im 10 A-Bereich beträgt 15 Sekunden.

10.4 WIDERSTANDSMESSUNG

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf "Ω".
2. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.

Bemerkungen

- Achten Sie bei Widerstandsmessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind.

DVM853

- Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wählen Sie einen höheren Bereich.

10.5 DIODENTEST UND AKUSTISCHE DURCHGANGSPRÜFUNG

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf ✦ (Diode) oder ••• (Durchgang).
2. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Für Diodenmessungen, verbinden Sie die rote Messleitung mit der Anode der Diode und die schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Für die Durchgangsprüfung, verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die Sie messen möchten. Bei Durchgang ertönt ein akustisches Signal.

10.6 Data-Hold-Funktion

Drücken Sie auf "HOLD", um den gemessenen Wert festzuhalten. Drücken Sie wieder, um zu verlassen.

10.7 HINTERGRUNDBELEUCHTUNG

Halten Sie "LIGHT" gedrückt, um die Hintergrundbeleuchtung ein- bzw. auszuschalten. Die Hintergrundbeleuchtung schaltet auch automatisch aus.

11. Batterie- und Sicherungswechsel

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler. Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien oder die Sicherung ersetzen.

• Setzen Sie eine neue Batterie ein, wenn "☐" im Display angezeigt wird.
• Sicherungen müssen normalerweise nur selten ersetzt werden. Eine defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

DVM853

Die Batterie ersetzen:

• Schalten Sie das Gerät aus.
• Entfernen Sie die Schraube auf der Rückseite des Gehäuses und öffnen Sie das Batteriefach vorsichtig.
• Entfernen Sie die alte Batterie und legen Sie eine neue ein.
• Schließen Sie das Gehäuse und schrauben Sie die Schraube fest.

Batterie: 2 x AAA LR03. Legen Sie die Batterien polungsrichtig ein.

Sicherungen: F0.5 A/600 V, 5 x 20 mm, F10 A/600 V, 5 x 20 mm

Verschließen Sie das Gehäuse wieder sorgfältig.

12. Problemlösung

Funktioniert das Gerät beim Messen nicht mehr korrekt, dann ist die interne Sicherung defekt.

Eine schwache Batterie kann zu ungenauen Messergebnissen führen.

Ersetzen Sie Batterie regelmäßig.

(Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des

LCD-Displays, dann ist die Batterie schwach)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman Group nv besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese

Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

MULTIMETR CYFROWY WARTOŚCI DO 1999

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
