VTSS210 - Machine de soudure VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine de soudure avec pistolet à air chaud
Marque	Velleman
Modèle	VTSS210
Alimentation	220-240 V~, 50 Hz
Consommation	300 W
Plage de température	100-500 °C
Dimensions	125 x 110 x 155 mm
Poids	1,2 kg
Fonctions principales	Mode veille automatique, flux d'air et température réglables, système de refroidissement automatique, extinction automatique
Pannes compatibles	Grand nombre d'embouts (non spécifiés)
Chauffage	Échauffement rapide
Moteur	Sans balais pour flux d'air doux, longue durée de vie, fonctionnement silencieux
Type d'affichage	Afficheur numérique (température en °C ou °F)
Utilisation	Intérieur uniquement, surface plane et ignifuge
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants agressifs
Sécurité	Protection contre la pluie et l'humidité ; arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité	Utiliser des accessoires d'origine ; réparation par technicien qualifié
Informations générales	Garantie 24 mois pour les consommateurs (UE) ; fabrication Velleman

FOIRE AUX QUESTIONS - VTSS210 VELLEMAN

Comment allumer et régler la température du VTSS210 ?

Branchez l'appareil, allumez-le. Utilisez les boutons + et - pour régler la température souhaitée. L'afficheur indique la valeur en °C ou °F.

Quelle est la température de soudure recommandée pour l'étain avec plomb ?

Pour l'étain avec plomb (60/40), la température de fonctionnement normale est de 270-320 °C (518-608 °F). Le point de fusion est de 215 °C.

Puis-je utiliser le VTSS210 comme pistolet à air chaud ?

Oui, cet appareil peut également servir de pistolet à air chaud. Il suffit de régler la température et le flux d'air selon vos besoins.

Comment nettoyer et entretenir le fer à souder ?

Nettoyez l'appareil avec un chiffon humide. N'utilisez pas de solvants agressifs. Laissez toujours refroidir naturellement avant de ranger. Ne limez jamais la panne.

Que faire si l'appareil ne chauffe pas ou s'éteint automatiquement ?

L'extinction automatique peut se produire en cas de surchauffe interne. Attendez que l'appareil refroidisse ; il se rallumera automatiquement. Si le problème persiste, débranchez et contactez un technicien.

Quelles précautions de sécurité dois-je prendre lors de l'utilisation ?

Utilisez l'appareil dans un endroit bien ventilé, sur une surface ignifuge. Ne touchez pas la panne chaude. Portez des gants thermorésistants. Ne laissez jamais l'appareil branché sans surveillance.

Puis-je utiliser des embouts (pannes) non Velleman ?

Pour des performances optimales et pour ne pas endommager l'appareil, utilisez uniquement des accessoires d'origine Velleman compatibles avec le modèle VTSS210.

Quelle est la durée de la garantie pour ce produit ?

Pour les consommateurs de l'UE, la garantie est de 24 mois à compter de la date d'achat. Elle couvre les vices de fabrication et de matériaux.

Le moteur est-il bruyant ?

Non, le VTSS210 est équipé d'un moteur sans balais qui assure un fonctionnement silencieux et une longue durée de vie.

Puis-je utiliser la soudure sans plomb ?

Oui, mais elle nécessite une température plus élevée. Pour l'étain sans plomb, la température normale est de 300-360 °C (572-680 °F).

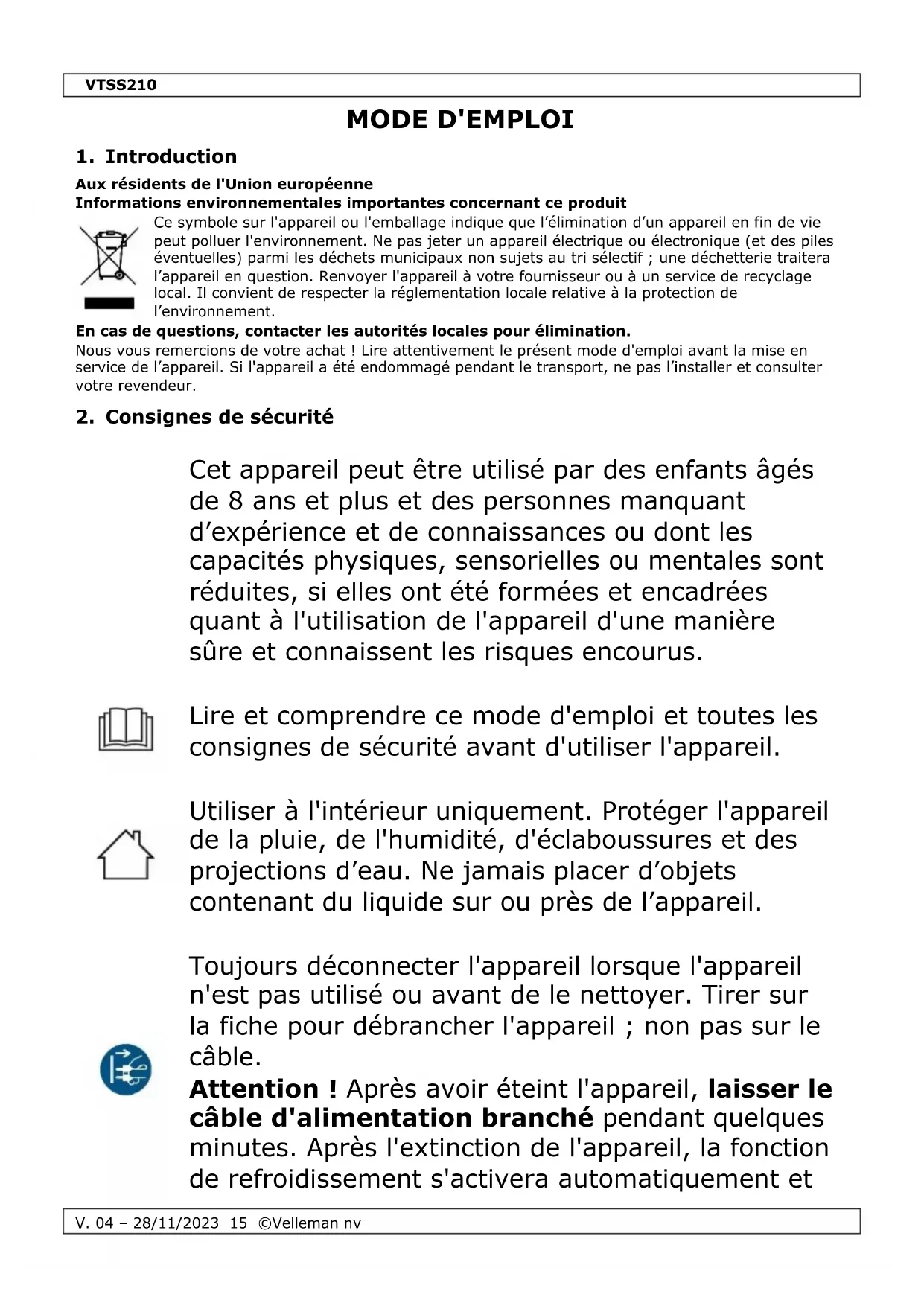

MODE D'EMPLOI VTSS210 VELLEMAN

Aux résidents de l'union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles eventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter un libre revendeur.

2. Consignes de sécurité

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sure et connaissent les risques encourus.

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser à l'intérieur uniquement. Protégerez l'appareil de la pluie, de l'humidité, déclaboussures et des projections d'eau. Ne jamais placer d'objets contenant du liquide sur ou pres de l'appareil.

Toujours déconnecter l'appareil lorsque l'appareil n'est pas utilisé ou avant de le nettoyer. Tirer sur la fiche pour débrancher l'appareil; ne pas tirer sur le cable.

Attention! Après avoir éteint l'appareil, laisser le câble d'alimentation branché pendant quelques minutes. Après l'extinction de l'appareil, la fonction de refroidissement s'activera automatiquement et

souffle brièvement de l'air froid à travers l'élément chauffant. Cela protège l'élément chauffant contre des dommages et prolonge sa durée de vie. Ne pas débrancher l'appareil durant le refroidissement.

Le cable d'alimentation ne peut pas être serti ou endommagé.

Avertissement! Un câble d'alimentation endommagé doit être remplacé par le fabricant, un technicien ou une autre personne qualifiée pour éviter tout danger.

S'assurer que la tension réseau ne dépasse pas la tension indiquée dans les spécifications.

Brancher le câble d'alimentation sur une prise secteur appropriée avec mise à la terre.

Risque d'électrocution lors de l'ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier soi-même. La réparation de l'appareil doit être effectuée par un technicien qualifié.

Ne pas utiliser l'appareil avec des mains mouillées.

Ne jamais utiliser l'appareil si le circuit est sous tension. Déconnecter l'alimentation du circuit et décharger tous les condensateurs.

Éviter l'usage à proximité de produits inflammables ou de gaz explosifs. La chaleur peut enflammer les produits combustibles, même s'ils ne sont pas visibles. Utiliser uniquement dans un endroit bien ventilé.

Un usage incorrect peut engendrer des risques d'incendie.

Ne pas toucher le support, la plaque, etc. Risque de brûlures! Tenir la plaque et l'air chaud à l'écart du corps, des vêtements ou de tout autre matériel inflammable. Ne pas diriger le fer à souder vers les yeux. Utiliser des gants et/ou des outils.

thermorésistants lors de la manipulation du CI.

Toujours mettre le pistolet à souder dans le support entre les soudages. Toujours laisser refroidir l'appareil après chaque usage et avant le stockage.

Placer l'appareil sur une surface plane, stable et ignifuge.

Un incendie peut se produire si l'appareil n'est pas utilisé avec précaution.

• Faites attention lorsque vous utilisez l'appareil dans des endroits où il y a des matériaux combustibles.
• ne pas utiliser l'appareil au même endroit pendant longtemps
• ne pas utiliser l'appareil en présence d'une atmosphère explosive
• Être conscient que la chaleur peut être transmise à des matériaux combustibles qui ne sont pas visibles.
• placer l'appareil sur son support après l'avoir utilisé et le laisser refroidir avant de le ranger
• ne pas laisser l'appareil sans surveillance lorsqu'il est allumé

AVERTISSEMENT! - Placer l'appareil dans le support lorsqu'il n'est pas utilisé. Ne jamais laisser l'appareil sans surveillance lorsqu'il est branché.

Ne jamais respirer les fumées de soudure. Les vapeurs dégagées durant le soudage sont nocives. Toujours travailler dans un endroit bien ventilé ou sous un extracteur. Éliminer les filtres de fumées et les résidus de soudure en respectant la réglementation locale relative à la protection de l'environnement.

Utiliser le fer à souder sur une surface thermorésistante. - Mettre le fer à souder dans le support après chaque usage. - Laisser refroidir la panne de manière naturelle et ne jamais l'immerger dans de l'eau.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

• Protégé de l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.
• Protégé de la pluie, de l'humidité et des projections d'eau.
• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.

4. Comment souder

Nettoyer les composants à souder de toute trace de saleté, de rouille et de peinture. - Réchauffer les composants avec le fer à souder. - Appliquer de la soudure à base de résine sur le composant et faire fondre avec le fer à souder. REMARQUE : Utiliser de la pâte à souder avec une soudure sans résine. - Attendre que la soudure durcisse avant de bouger le composant. ATTENTION : Manier un fer à souder chaud avec précaution afin d'éviter les risques de brûlures. Le premier usage du fer à souder peut s'accompagner de fumée. Ceci est normal et disparaîtra après une dizaine de minutes. - Ne jamais limer la panne de soudage. Utiliser un support pour fer à souder afin d'éviter des brûlures. La température du fer à souder baissera en l'utilisant sans panne. - Laisser refroidir le fer à souder après l'usage. - Ne pas remplacer le câble d'alimentation. Jeter l'appareil lorsque le câble d'alimentation est endommagé. Le nettoyage et l'entretien effectués normalement par l'utilisateur ne doit pas être par des

VTSS210

enfants sans supervision.

5. Caractéristiques

• fonction mode veille automatique
• flux d'air et température régibles pour différentes applications de soudage
• système de refroidissement automatique et extinction automatique
• compatible avec un grand nombre d'embouts
• échauffement rapide
• peut également servir de pistolet à air chaud
• Le moteur sans balais permet un flux d'air doux, une longue durée de vie et un fonctionnement silencieux

6. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1	afficheur
2	unité de température (°C ou °F)

3	augmenter la température
4	abaiser la température

7. Température de service

La plupart des alliages de soudure dans le monde de l'électronique sont des alliages 60/40 (étain 60% - plomb 40%). Ci-dessous est indiqué la température de service de ce type de soudure, une température qui varie selon le fabricant. Cependant, la vente et l'utilisation d'étain avec plomb est, par la norme RoHS, interdite en Union européenne. L'étain sans plomb nécessite une température supérieure à 30°C (54^).

	étain avec plomb	étain sans plomb
Point de fusion	215 °C (419 °F)	220 °C (428 °F)
Mode de fonctionnement normal	270-320 °C (518-608 °F)	300-360 °C (572-680 °F)
Usage dans la production	320-380 °C (608-716 °F)	360-410 °C (680-770 °F)

Une bonne connexion est assurée si la température de travail du fer à souder correspond à la température de travail du type de soudure employée. Une température trop BASSE entraîne une coulée trop lente; le flux de la soudure risque de brûler en cas d'une température trop élevée, ce qui produit une fumée dense. Cette fumée peut aboutir à une connexion sèche ou peut même occasionner un endommagement permanent du circuit imprimé.

8. Emploi

1. Allumer l'appareil. Attendre jusqu'à ce que l'appareil soit chauffé et ait atteint la température souhaitée.
2. Appliquer un peu de pâte à souder sur les broches du composant CMS. Placer le composant CMS sur le CI.
3. Préchauffer le composant CMS.
4. Souder le composant CMS sur le CI en réchauffant les broches de manière égale.
5. Nettoyer le flux.

• Toujours placer le fer dans son support lorsqu'il n'est pas utilisé. L'appareil s'éteint automatiquement lorsque la temperature interne est trop elevated. L'appareil se rallumera dès que la temperature atteint un niveau sur.
• Ne pas appliquer le fer trop longtemps au même endroit.
• Ne pas laisser l'appareil sans surveillance lorsqu'il est branché.

9. Nettoyage et entretien

• Ne jamais obstruer les fentes de ventilation.
• En cas de dysfonctionnement, éteindre l'appareil et débrancher immédiatement le cable d'alimentation. Inspector l'appareil avant de le réutiliser. Toute réparation doit être effectuée par un technicien qualifié.
• Un câble d'alimentation endommagé doit être remplacé par un technicien qualifié.

V. 04 - 28/11/2023 © 19 Velleman nv

VTSS210

• Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants. Nettoyer l'appareil et les accessoires avant de les ranger.

Rangement

• Ranger l'appareil, ses accessoires et ce mode d'emploi dans l'emballage d'origine.
• Toujours ranger l'appareil dans un endroit frais et sec.

10. Spécifications techniques

alimentation 220-240 V~, 50 Hz

consommation 300 W

plage de température 100-500 °C

dimensions : 125 x 110 x 155 mm

poids 1.2 kg

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé que ce soit sur tout support électronique que ce soit interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualitévellemane

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas imputable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE):

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;
• si la plaine est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avent disproportionnés,

Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, chic, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou replacables), ampoules, pièces en caoutchoc, courroies... (liste illimitée);
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.:
• out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectué l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accomp
• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'objet. Un objet d'une note de frais à charge du consommateur :
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport :
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
