VTSS210 - Schweißgerät VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Lötmaschine mit Heißluftpistole
Marke	Velleman
Modell	VTSS210
Stromversorgung	220-240 V~, 50 Hz
Leistungsaufnahme	300 W
Temperaturbereich	100-500 °C
Abmessungen	125 x 110 x 155 mm
Gewicht	1,2 kg
Hauptfunktionen	Automatischer Standby-Modus, einstellbarer Luftstrom und Temperatur, automatisches Kühlsystem, automatische Abschaltung
Kompatible Lötspitzen	Viele Spitzen (nicht spezifiziert)
Heizung	Schnelle Aufheizung
Motor	Bürstenlos für sanften Luftstrom, lange Lebensdauer, leiser Betrieb
Anzeigetyp	Digitalanzeige (Temperatur in °C oder °F)
Verwendung	Nur in Innenräumen, ebene und feuerfeste Oberfläche
Wartung und Reinigung	Mit feuchtem Tuch reinigen; keine aggressiven Lösungsmittel verwenden
Sicherheit	Schutz vor Regen und Feuchtigkeit; automatische Abschaltung bei Überhitzung
Ersatzteile und Reparierbarkeit	Originalzubehör verwenden; Reparatur durch qualifizierten Fachmann
Allgemeine Informationen	24 Monate Garantie für Verbraucher (EU); hergestellt von Velleman

Häufig gestellte Fragen - VTSS210 VELLEMAN

Wie schalte ich den VTSS210 ein und stelle die Temperatur ein?

Schließen Sie das Gerät an, schalten Sie es ein. Verwenden Sie die Tasten + und -, um die gewünschte Temperatur einzustellen. Das Display zeigt den Wert in °C oder °F an.

Was ist die empfohlene Löttemperatur für bleihaltiges Lötzinn?

Für bleihaltiges Lötzinn (60/40) beträgt die normale Betriebstemperatur 270-320 °C (518-608 °F). Der Schmelzpunkt liegt bei 215 °C.

Kann ich den VTSS210 als Heißluftpistole verwenden?

Ja, dieses Gerät kann auch als Heißluftpistole verwendet werden. Stellen Sie einfach die Temperatur und den Luftstrom nach Bedarf ein.

Wie reinige und pflege ich den Lötkolben?

Reinigen Sie das Gerät mit einem feuchten Tuch. Verwenden Sie keine aggressiven Lösungsmittel. Lassen Sie es immer natürlich abkühlen, bevor Sie es verstauen. Feilen Sie niemals die Spitze.

Was tun, wenn das Gerät nicht heizt oder sich automatisch ausschaltet?

Die automatische Abschaltung kann bei interner Überhitzung auftreten. Warten Sie, bis das Gerät abkühlt; es schaltet sich automatisch wieder ein. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker und wenden Sie sich an einen Techniker.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung treffen?

Verwenden Sie das Gerät an einem gut belüfteten Ort auf einer feuerfesten Unterlage. Berühren Sie nicht die heiße Spitze. Tragen Sie hitzebeständige Handschuhe. Lassen Sie das Gerät niemals unbeaufsichtigt eingesteckt.

Kann ich nicht originale Velleman Lötspitzen verwenden?

Für optimale Leistung und um das Gerät nicht zu beschädigen, verwenden Sie nur Originalzubehör von Velleman, das mit dem Modell VTSS210 kompatibel ist.

Wie lange ist die Garantie für dieses Produkt?

Für Verbraucher in der EU beträgt die Garantie 24 Monate ab Kaufdatum. Sie deckt Herstellungs- und Materialfehler ab.

Ist der Motor laut?

Nein, der VTSS210 ist mit einem bürstenlosen Motor ausgestattet, der einen leisen Betrieb und eine lange Lebensdauer gewährleistet.

Kann ich bleifreies Lötzinn verwenden?

Ja, aber es erfordert eine höhere Temperatur. Für bleifreies Lötzinn beträgt die normale Temperatur 300-360 °C (572-680 °F).

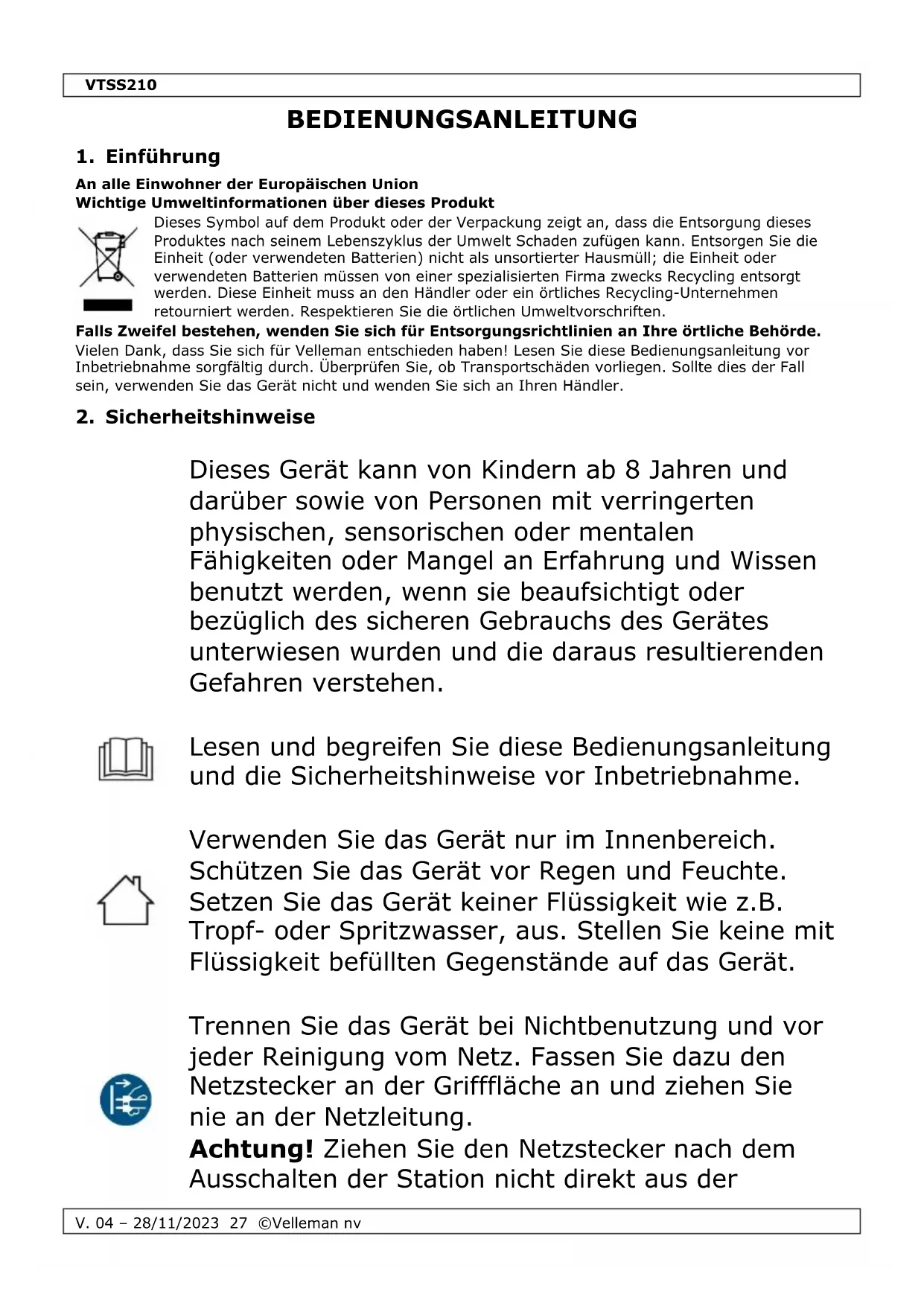

BEDIENUNGSANLEITUNG VTSS210 VELLEMAN

BEDIENUNGSPANLEITUNG 27

INSTRUKCJA OBSLUGI 32

MANUAL DO UTILIZADOR 38

888:

1

2

3

4

*

+

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsorderter Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Verwenden Sie das Gerät nur im Innebereich.

Schützen Sie das Gerät vor Regen und Feuchte.

Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befällten Gegenstände auf das Gerät.

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifflänge an undziehen Sie nie an der Netzleitung.

Achtung! Ziehen Sie den Netzstecker nach dem Ausschalten der Station nicht direkt aus der

Steckdose. Wenn Sie das Gerät ausschalten, dann wird die automatische Kühlfunktion aktiviert und wird kalte Luft durch das Rohr des Heizelements geblasen. Dies schützt das Heizelement vor Schäden und verlangert die Lebensdauer. Ziehen Sie den Netzstecker nicht aus der Steckdose, wenn die automatische Kühlfunktion aktiviert ist.

Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann.

Achtung! Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen.

Stellen Sie sicher, dass die in der Bedienungsanleitung angegebene Netzspannung (siehe 'Technische Daten') der Spannung Ihrer örtlichen Stromversorgung entspricht.

Stecken Sie den Netzstecker in eine geerdete Steckdose.

Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen konnte zu lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie niemals, selbst das Gerät zu öffnen oder zu demontieren. Die Reparationarf nur von einer Fachkraft durchgeführt werden.

Bedieren Sie das Gerät nicht mit nassen Händen.

Verwenden Sie das Gerät nie, wenn der elektronische Kreis unter Spannung stehen. Schalten Sie zuerst die Stromversorgung des Kreises ab und entladen Sie alle Kondensatoren.

Halten Sie genügend Abstand zu brennbaren oder leicht entflammbaren Gegenständen ein. Hitze kann darauf sorgen, dass brennbare Stoffe sich entszünden, auch wenn diese nicht sightbar sind. Verwenden Sie das Gerät nur in gut belufteten Räumen.

Bei falscher Anwendung entstehen Brandgefahr.

Fassen Sie nie den Ablagestand, die Lötzspitze usw. an. Verbrennungsgefahr! Halten Sie die Spitzen und warm Luft von allen Körperteilen, Kleidung oder anderen entflammbaren Materialien fern. Richten Sie das Gerät niemals auf die Augen. Tragen Sie Handschuhe und/oder verwenden Sie hitzebeständige Werkzeuge, um Brandwunden zu vermeiden. Legen Sie den Lötkolben während Lötpausen immer im Ablagestander ab. Lassen Sie das Gerät nach Gebrauch und bevor Sie es aufbewahren immer vollständig abkühlen.

Platzieren Sie das Gerät auf einer ebenen, stabilen und nicht-brennbaren Oberfläche.

Bei unvorsichtiger Verwendung des Geräts kann ein Brand entstehen, davon

• Seien Sie vorsichtig, wenn Sie das Gerät an Orten verwenden, an denen sich brennbare Materialien befinden.
• nicht über einen längeren Zeitraum anderselben Stelle verwenden
• nicht in explosionsgeführter Umgebung verwenden

• Beachten Sie, dass die Wärme auf brennbare Materialien übertragen werden kann, die sich außerhalb des Sichtbereichs befinden.

• stellen Sie das Gerät nach dem Gebrauch auf seinen Ständer und halten Sie es abkühlen, bevor Sie es lagern

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist.

ACHTUNG! - Stecken Sie den Lötkolben immer in den Ablageständer, wenn Sieihn nicht benötigen. Lassen Sie das Gerät in Betrieb nie unbeaufsichtigt darüber.

Atmen Sie Löttdämpfe niemals ein. Die während dem Loten entstandenen Löttdämpfe sind gesundheitsschädlich. Lötarbeiten sollen man deshalb in gut belufteten Räumen oder unter einem geeigneten Abzug (Löttdampfabsorber) durchführren. Entsorgen Sie Lötrückstände und Filter gemäß den örtlichen Umweltvorschriften.

• Verwenden Sie den Lötkolben auf einer hitzebeständigen Oberfläche.
• Stecken Sie den Lötkolben nach Gebrauch in den Ablageständer.
• Lassen Sie die Spitze auf natürlicher abkühlen und tauchen Sie den Lötkolben nie in Wasser ein.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.
  Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
• Nehmen Sie das Gerät erst in Betrieb, nach dem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursucht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung these Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
  Weder Velleman nv noch die Handler konnen fur außergewohnliche, zufällige oder indirekte Schaden

VTSS210

irdendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

4. Loten

• Entfernen Sie Schmutz, Rost und Farbe von den Teilen, die Sie loten möchten.
• Erhitzen Sie die Teile, die Sie loten möchten, mit einem Lötkolben.
• Streichen Sie das Lötzinn mit Harzkern auf die Teile und schmelzen Sie es mit dem Lötkolben. BEMERKUNG: Verwenden Sie Lötzinn ohne Harzkern zusammen mit ein bisschen Lotpaste.
  Warten Sie bis das Lötzinn sich verhärtet hat, ehe Sie die Teile bewegen.

ACHTUNG: Seien Sie vorsichtig beim Arbeitsen mit einem eingeschalteten Lötkolben, um ernsthafte Brandwunden zu vermeiden.

• Beim ersten Gebrauch des Lötkolbens besteht es Rauch geben. Dies ist normal und verschwindet nach etwa 10 Minuten.
• Feilen Sie die Lötspitze nie.
• Verwenden Sie einen Lötkolben-Ablagestand der Brandwunden zu vermeiden.
  Die Temperatur des Lottkolbens sinkt wenn Sieihn ohne Spitze verwenden.
• Den Lötkolben nach Gebrauch abkühlen setzen.
  Das Netzkabelarfnei ersetztwerden.BeischadigungdasGeratwegwerfen.
• Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

5. Eigenschaften

automatische Standby-Funktion
- regelbare Luftzufuhr und Temperatur für verschiedene Anwendungen
automatisches Kuhlsystem und automatische Abschaltung
- kompatibel mit verschiedeneen Mundstücken
- schnelle Aufheizung
- kann als HeiBluftpistole verwendet werden
der Bürstenmotor gewährleistet einen stufenlosen Luftstrom, eine lange Lebensdauer und ein geräuscharmes Funktionieren

6. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Display
2	Temperatureinheit (°C/°F)

3	die Temperatur erhöhen
4	die Temperatur verringern

7. Betriebstemperatur

Die meist verwendeten Lötlegierungen in der Elektronikindustrie bestehen aus 60% Zinn und 40% Blei. Unten finden Sie die Betriebstemperatur theses Lützinns. Die Temperatur hängt auch vom Hersteller ab. Die Europäische RoHS-Norm verbietet aber die Anwendung und den Verkauf von Lützinn mit Blei. Das erlaubte bleifreie Lützinn schmilzt bei einer Temperatur die durchschnittlich um 30^ (54°F) hoher liegt als die von Lützinn mit Blei.

	Lötzinn mit Blei	bleifreies Lötzinn
Schmelzpunkt	215 °C (419 °F)	220 °C (428 °F)
Normaler Betrieb	270-320 °C (518-608 °F)	300-360 °C (572-680 °F)
ProduktionsappPLICATIONen	320-380 °C (608-716 °F)	360-410 °C (680-770 °F)

Eine gute Lötterbindung wird gewährleistet wenn die Temperatur des Lötkolbens für die Betriebstemperatur des verwendeten Lötzinns geeignet ist. Eine zu geringe Temperatur führt zu einem schlechten Fluss des Lötmittels. Eine zu hohe Temperatur führt zum Verbrennen des Flussmittels und verursacht eine starke Rauchentwicklung. Das führt zu einer trocknen Verbindung oder zur permanenten Beschädigung der Leiterplatte.

8. Anwendung

1. Schalten Sie das Gerät ein. Lassen Sie das Gerät aufheizen und warten Sie bis es die gewünschte Temperatur erreicht hat.

V. 04 - 28/11/2023 31 ©Velleman nv

VTSS210

1. Verzinnen Sie die SMD-Komponente mit ein bisschen Lötpasta. Befestigen Sie die SMD-Komponente an der Leiterplatte.
2. Heizen Sie die SMD-Komponente auf.
3. Loten Sie nun die SMD-Komponente indem Sie die Lötkontakte gleichmäßig aufheizen.
4. Streifen Sie danach überschüssiges Flussmittel ab.

Bemerkungen

• Stecken Sie den Lötkolben nach Gebrauch immer in den Ablagestand.
  Das Gerät wird automatisch abgeschaltet wenn die interne Temperatur zu hoch ist. Sinkt die Temperatur wieder, dann wird das Gerät wieder eingeschaltet.
• Loten Sie nicht unnötig lang.
• Lassen Sie das Gerät nie unbeaufsichtigt, wenn es eingeschaltet ist.

9. Reinigung und Wartung

• Halten Sie die Luftschlitze immer staub- und schmutzfrei und beachten Sie, dass diese niemals blockiert sind.
  Schalten Sie das Gerät sofort aus undziehen Sie den Stecker wenn ein einwandfreiier Betrieb nicht mehr gewährleistet werden kann. Überprüfen Sie das Gerät vor jedem Gebrauch. Reparaturen dürfen nur von einem Fachmann ausgeführten werden.
• Ein beschädigtes Netzkabel muss von einem Fachmann ersetzt werden.
• Reinigen Sie das Gerät mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.
• Reinigen Sie das Gerät und die Zubehörteile bevor Sie es lagern.

Lagern

• Bewahren Sie das Gerät, die Zubehörteile und diese Bedienungsanleitung in der Originalverpackung auf.
  Lagern Sie das Gerät immer an einem kühlen und trockenen Ort.

10. Technische Daten

Stromversorgung 220-240 V\~, 50 Hz

Stromverbrauch 300 W

Temperaturbereich 100-500 °C

Abmessungen 125 x 110 x 155 mm

Gewicht 1,2 kg

Verwenden Sie这点 Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung these Gerätes. Mehr Informationen zu这点 Produkt und die neuste Version dieser Bedienungsanleitung finden Sie hier: www.VELLEMAN.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitz das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstep

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätkontrolle unterworfen, sowohl von unserer eigenen Qualitätabteilung als auch von externen spezialisierten Organisationen. Sollen, trotz aller Vorsichtsmaßnahmen, Probleme auftreten,ephem Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantiepieme von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dazu unverhältnismäß sind, kann Velleman® sich darüber entscheiden,这点 Product durch ein gleiches Produkt zu ersatzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In thisem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits einen Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

- Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöge, Fall, Staub, Schmutz,

Feuchtigkeit, ..., sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufläufige, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, uw. (unbeschränkte Beste).

• Schaden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

• Schäden verursacht durch absichtliche, nachlüssige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdtete Anwendung oder Nichtbeziehung von Benutzerhinweisen in der Bedienungsanleitung.

• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

• alle Schaden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugswise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbuchrechnung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüften Sie, ob es keinen auf die Hand liegenden Grund gibt, sie Die Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes hersaus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede kommerzielle Garantie lasst diese Rechte unberührt.
  Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
