Type product	Soldeermachine met heteluchtpistool
Merk	Velleman
Model	VTSS210
Voeding	220-240 V~, 50 Hz
Verbruik	300 W
Temperatuurbereik	100-500 °C
Afmetingen	125 x 110 x 155 mm
Gewicht	1,2 kg
Belangrijkste functies	Automatische slaapstand, instelbare luchtstroom en temperatuur, automatisch koelsysteem, automatische uitschakeling
Compatibele punten	Groot aantal mondstukken (niet gespecificeerd)
Verwarming	Snelle opwarming
Motor	Borstelloos voor zachte luchtstroom, lange levensduur, stille werking
Type display	Digitaal display (temperatuur in °C of °F)
Gebruik	Alleen binnenshuis, vlak en onbrandbaar oppervlak
Onderhoud en reiniging	Reinigen met een vochtige doek; geen agressieve oplosmiddelen gebruiken
Veiligheid	Bescherming tegen regen en vocht; automatische uitschakeling bij oververhitting
Reserveonderdelen en repareerbaarheid	Gebruik originele accessoires; reparatie door gekwalificeerde technicus
Algemene informatie	24 maanden garantie voor consumenten (EU); vervaardigd door Velleman

Veelgestelde vragen - VTSS210 VELLEMAN

Hoe schakel ik de VTSS210 in en stel ik de temperatuur in?

Sluit het apparaat aan, schakel het in. Gebruik de + en - knoppen om de gewenste temperatuur in te stellen. Het display geeft de waarde in °C of °F.

Wat is de aanbevolen soldeertemperatuur voor loodhoudend tin?

Voor loodhoudend tin (60/40) is de normale bedrijfstemperatuur 270-320 °C (518-608 °F). Het smeltpunt is 215 °C.

Kan ik de VTSS210 als heteluchtpistool gebruiken?

Ja, dit apparaat kan ook dienen als heteluchtpistool. Stel gewoon de temperatuur en luchtstroom in naar wens.

Hoe reinig en onderhoud ik de soldeerbout?

Reinig het apparaat met een vochtige doek. Gebruik geen agressieve oplosmiddelen. Laat altijd natuurlijk afkoelen voordat u het opbergt. Vijl nooit aan de punt.

Wat te doen als het apparaat niet opwarmt of automatisch uitschakelt?

Automatische uitschakeling kan optreden bij interne oververhitting. Wacht tot het apparaat afkoelt; het wordt automatisch weer ingeschakeld. Als het probleem aanhoudt, de stekker eruit trekken en contact opnemen met een technicus.

Welke veiligheidsmaatregelen moet ik nemen bij gebruik?

Gebruik het apparaat in een goed geventileerde ruimte, op een onbrandbaar oppervlak. Raak de hete punt niet aan. Draag hittebestendige handschoenen. Laat het apparaat nooit onbeheerd achter terwijl het is ingeschakeld.

Kan ik niet-Velleman punten gebruiken?

Gebruik voor optimale prestaties en om schade aan het apparaat te voorkomen alleen originele accessoires van Velleman die compatibel zijn met het model VTSS210.

Wat is de garantieduur voor dit product?

Voor consumenten in de EU is de garantie 24 maanden vanaf de aankoopdatum. Deze dekt fabricage- en materiaalfouten.

Is de motor luidruchtig?

Nee, de VTSS210 is uitgerust met een borstelloze motor die zorgt voor stille werking en een lange levensduur.

Kan ik loodvrij soldeer gebruiken?

Ja, maar dit vereist een hogere temperatuur. Voor loodvrij soldeer is de normale temperatuur 300-360 °C (572-680 °F).

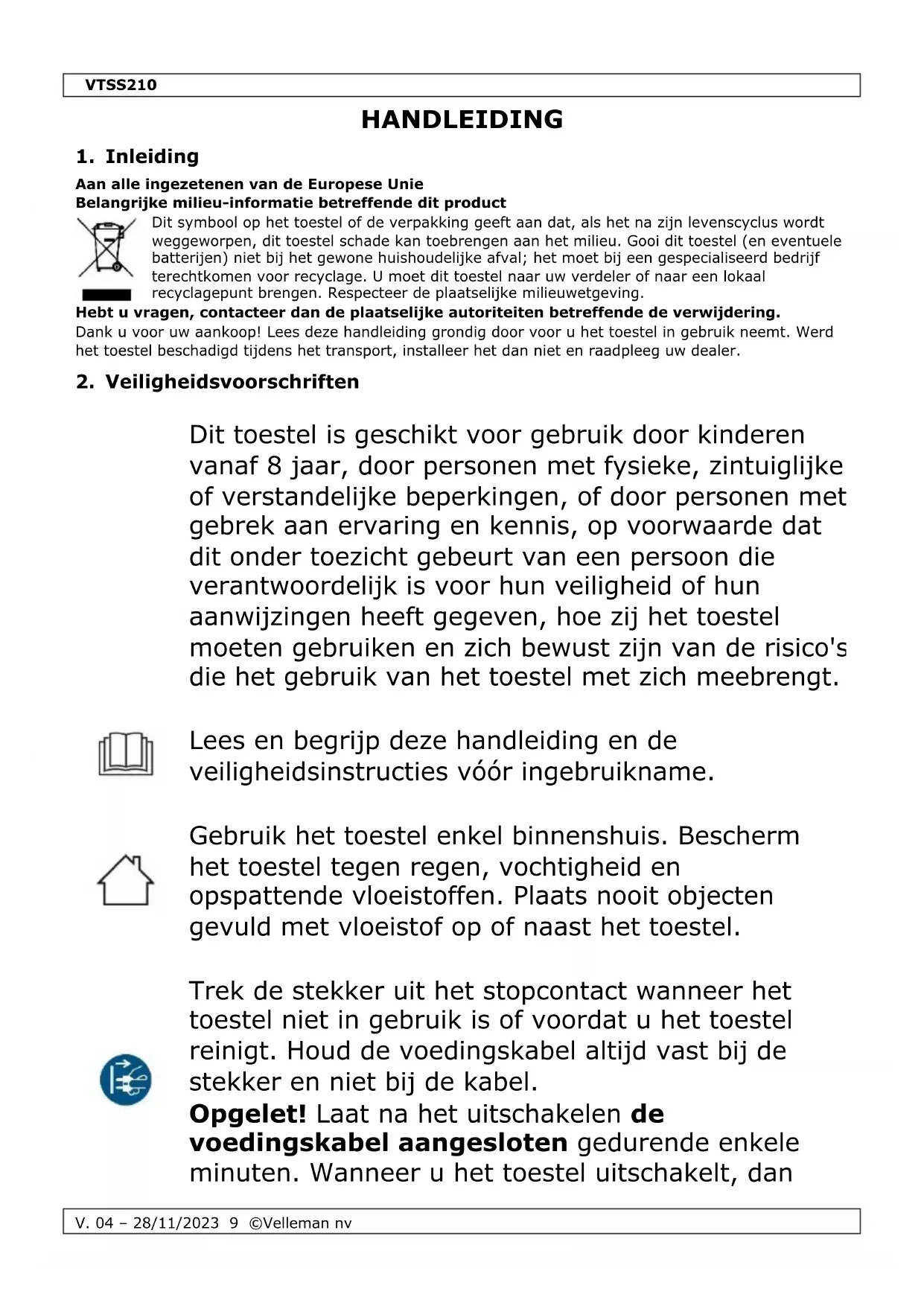

GEBRUIKSAANWIJZING VTSS210 VELLEMAN

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus worden weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U moet dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen. Respecteer deplaatselijkke milieuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Dit toestel is geschikt voor gebruik door kinderen vanaf 8aar, door personen met fysieke, zintuiglijke of verstandelijk beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zichbewust zijn van de risico's die het gebruik van het toestel met zich meebrengt.

Lees en begrijp deze handleiding en de veiligheidsinstructies voör ingebruikname.

Gebruik het toestel enkel binnenshuis. Bescherm het toestel gegen regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objecten gemuld met vloeistof op of naast het toestel.

Trek de stekker uit het stopcontact wanner het toestel Niet in gebruik is of voordat u het toestel reinigt. Houd de voedingskabel.altijd vast bij de stekker en nicht bij de kabel.

Opgelet! Laat na het uitschakelen de voedingskabel aangesloten gedurende enkele minutes. Wanner u het toestel uitschakelt, dan

wordt de automatische koelfunctie geactiveerd en wordt koude lucht door het verwarmingselement geblazen. Dit beschermt het toestel gegen materièle schade en verlangt de levensduur.

Ontkoppel het toestel nicht tijdens het afkoelingsproces.

De voedingskabel mag nicht beschadigd zijn of ingekort worden.

Waarschuwing! Indien de voedingskabel beschadigd is, dan要去 deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam person vervangen worden om gevaar te voorkomen.

De beschikbare netspanning mag nicht hoger� dan de spanning vermeld in de specificaties achteraan de handleiding.

Steek de stekker in een geschikt, geaard stopcontact.

Elektrocutiegevaar bij het openen van de behuizing. Raak geen kabels aan die onder stroom staan om dodelijkke elektrische schokken te vermijden. Open de behuizing Niet zich. Laat het onderhoud van het toestel over aan een vakman. Bedien het toestel nooit met natte handen.

Gebruik dit toestel nooit in een elektronisch circuit onder spanning. Schakel eerst de voeding van het circuit UIT en ontlaad alle condensatoren.

Vermijd gebruik in de buurt van brandbare producten of explosieve gassen. Door de hitte kuren brandbare stoffen ontvlammen, ook wonneer deze nicht zichtaar�. Gebruik enkel in een goed geventileerde ruimte.

Bij verkeerd gebruik ontstaat brandgevaar.

De schacht, de soldeerpunt, enz. nooit aanraken; u kunt ernstige brandwonden oplopen. Houd de soldeerpunt en warme luchtuit de buurt van het lichaam, kleding of ander brandaar materiaal.

Richt het toestel nooit op de ogen. Draag handschoenen en/of gebruik hittebestendig gereedschap, om brandwonden te voorkomen.

Plaats na gebruik de soldeerbout alkijd terug in de houder; Laat het toestel alkijd afkoelen na gebruik en alvorens het op te bergen.

Plaats het toestel op een vlak, stabel en hittebestendig oppervlak.

Er kan brand ontstaan als het apparaat nicht voorzichtig worden gebruikt.

• wees voorzichtig wonneer u het apparaat gezbruikt opplaatsen waar zich brandbare materialen bevinden
• nied gesturrende langeijd op bezelfdeplaats gebruiken
• gezruik het apparaat Niet in de aanwezigheid van een explosieve atmoseer
• houd er rekening mee dat warmte kan worden geleid maar brandbare materialen die zich buiten het zich bevinden
• plaats het apparaat na gebruik op de standard en LAST het afkoelen voordat u het opbergt
• maar het apparaat Niet onbeheerd awhile wanner het is ingeschakeld

WAARSCHUWING! - Plaats het toestel in de houder wanner u deze nicht gebruikt. Laat het toestel niet onbeheerd anschter wanner het ingeschakeld is.

Adem de vrijgekomen dampen nooit in. De gassen dieijdens het solderen ontstaan, zichn schadelijk. Soldeer waarom enkel in goed geventileerde ruimtes of onder een geschikte afzuiging. Gooi rookfilters en soldeerresidu weg volgens deplaatselijke milieuuwetgeving.

• Gebruik de soldeerbout op een hittebestendig oppervlak.
• Plaats de soldeerbout na gebruik in de houder.
• Laat de soldeerbout op tatsächlijke wijze afkoelen en dompel de soldeerbout nooit onder in water.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie anscheraan deze handleiding.

• Bescherm gegen schokken. Vermijd brute krachtijdens de bediening van het toestel.
• Bescherm dit toestel gegen regen, vochtigheid en opspattende vloeistoffen.
• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt nicht onder de garantie.
• Gebruik het toestel enkel waar voor het gemaatkt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee houden.
• Noch Velleman nv noch+zijn verdeler kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) - van welke aard dan ook (financieel, fysisch...) voortvloeendi uit het bezit, gebruik of falen van dit product.

4. Hoe te solderen

• Verwijder alle vuiligheid, roest en verf op de te solderen onderdelen.
• Verhit de te solderen onderdelen met de soldeerbout.
• Breng soldeer met harskern aan de onderdelen en smelt het soldeer met de soldeerbout. OPMERKING: Breng eerste een beetje soldeerpasta aan op de component als u soldeer zonder harskern gekruikt.
  Wacht tot het soldeer verhardt Alvorens de onderdelen te bewegen. OPGELET: Wees voorzichtig bij het hanteren van een ingeschakelde soldeerbout om ernstige brandwonden te vermijden.
• Bij het eerste gebruik kan de soldeerbout Lichtjes roken te wijten aan een uitgedroogd verwarmingselement. Dit is normal en houdt op na ongeveer 10 minutes.
  Vijl de soldeerpunt nooit bij.
• Gebruik een soldeerbouthouder om brandwonden te vermijden.
• De temperatuur van de soldeerbout daalt indien u hem gebruikt zonder de punt.
• Na gebruik moet u de soldeerbout lately afkoelen.
  U mag de voedingskabel van dit toestel Niet verrangen. Gooi het toestel weg indien de voedingskabel werden beschadigd.

VTSS210

• Reiniging en onderhoud mogen nicht worden uitgevoerd door kinderen zonder toezicht.

5. Eigenschappen

automatische stand-byfunctie
instelbare luchttoevoer en temperatuur voor verschillende toepassingen
automatisch koelsystemen en automatische uitschakeling
- compatibel met tal van mondstukken
- snelle opwarming
- kan ook gebruikt worden als heteluchtpistol
- de borstelloze motor zorgt voor een zachte luchtstroom, een lange levensduur en geruisarme werkinq

6. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	display
2	temperatuurenheit (°C of °F)

3	temperatuur verhogen
4	temperatuur verlagen

7. Bedrijfstemperatuur

De meest gebruikte soldeerlegeringen in de elektronica-industrie bestaan uit 60% tin en 40% lood. Hieronder vindt u de werktemperatuur van dit type soldeer. Die temperatuur kan verschillen van fabrikant tot fabrikant. De Europese RoHS-standard verbiedtECHter het gebruik en de verkoop van loodsoldeer. Het toegelaten loodvrije soldeer smelt aan een temperatuur die gemiddeld 30^ (54^) hoger ligt dan dat van loodsoldeer.

	loodsoldeer	loodvrij soldeer
Smeltpunt	215 °C (419 °F)	220 °C (428 °F)
Normale werking	270-320 °C (518-608 °F)	300-360 °C (572-680 °F)
Productiedoeleinden	320-380 °C (608-716 °F)	360-410 °C (680-770 °F)

Een goede verbinding is verzekerd indien de werktemperatuur van de soldeerbout is afgestemd op de werktemperatuur van het type soldeer dat u gebruikt. Het soldeer zal te traag vloeien bij een te lage temperatuur; een te hove temperatuur verbrandt de flux in het soldeer enveroorzaakt een hevige rookontwikkeling. Dit leidt dan wee tot een droge verbinding of tot permanente beschadiging van de printplaat.

8. Gebruik

1. Schakel het toestel in. Wacht tot het toestel is opgewarmd en de gewenste temperatuur is bereikt.
2. Breng wat soldeerpasta op het SMD-component. Plaats het SMD-component op de printplaat.
3. Warm het SMD-component voor.
4. Soldeer nu het SMD-component op de printplaat vast door de pinnen gelijkmatig op te warmen.
5. Verwijder daarna alle overtollige flux.

Opmerkingen

• Plaats de soldeerbout steeds in de houder wanner delez nicht worden gebruikt.
• Het toestel schakelt automatisch uit wanner de temperatuur in het toestel te hoog is. Als de temperatuur een veilig niveau bereikt, dan schakelt het toestel opnieuw in.
• Houd de soldeerbout nicht langdurig opdezelfde plaats.
• Laat het toestel Niet onbeheerdchter wanner het ingeschakeld is.

9. Reiniging en onderhoud

• Zorg ervoor dat de ventilatieopengingen.altijd vrij zijn.
• Als het toestel Niet correct functioneert, schakel het onmiddelijk uit en trek de stekker uit. Controleer het toestel voor u het opnieuw gezruikt. Laat het toestel herstellen door een vakman.
• Indien de voedingskabel beschadigd is, daß deze dan door een vakman verrangen.
• Reinig het toestel af en toe met een vochtige doek. Gebruik geen bijtende chemische producten, reinigingsmiddelen of sterke detergenten.

VTSS210

• Reinig het toestel en de toebehoren voor u het opbergt.

Opslag

• Bewaar het toestel, de toebehoren en deze handleiding in de oorspronkelijke verpakking.
• Bewaar het toestel steeds in een koele en droge ruimte.

10. Technische specificaties

voeding 220-240 V\~, 50 Hz

verbruik 300 W

temperatuurbereik 100-500 °C

afmetingen 125 x 110 x 155 mm

gewicht 1.2 kg

Gebruik dit toestel enkel met originele accessoires. Velleman nv is Niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de LASTe versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd+zonder voorafgaande kennisgeving.

© AUTEURSrecht

Velleman nv heeft het autoursrecht voor deze handleiding. Alle weltwijdre rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkbebpalingengeldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatie tijdstippen een extra kwaliteitscontrole, zowel door once eigien kwaliteitsafdeling als door externe gespecialiseerde organisations. Mocht er ondanks deze voorzorgen toeh een probleem optreden, dan kurz u steeds een beroep doeon op once waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klucht gegrand is en een gratis reparatie of verwangting van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zich, kan Velleman® besilissen het desbetreffende artikel te verwangen door een geglijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijt u een verwangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenaar na aankoop en levering, of een verwangend product toen 50% van de Kostenprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.

Valt nicht onder waarborg:

• alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstdervying.

• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zich aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaadbare als Niet-oplaadbare, ingeboudw of verrambaar), lampen, rubberen onderdelen, aandrijfrienen... (onbeperkte lijst).

• defecten ten gevolge van brand, waterschade, bliksem, oncevallen, naturuarrampen, enz.

• defectenveroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).

• schade 'veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

• alle schade door wijzigingen, reparaties of modifications uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewjs. Zorg voor een degelijk verpakking (bij voorkeur de originele verpakking) en voog een duidelijke fouromschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog ons na of er geen voor de hand liggende reden is waaram het toestel Niet maar behoren werkt (zie handleiding). Op deze wijze kut u kosten enijd besparen. Denk eraan dat er ook voor Niet-defecte toestellen eenkest voor controle aangerekend kan worden.

Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.

• Elke commerciele garantie maar deze rechten onverminderd.
  Bovenstaande opsomming kan eventuele aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
