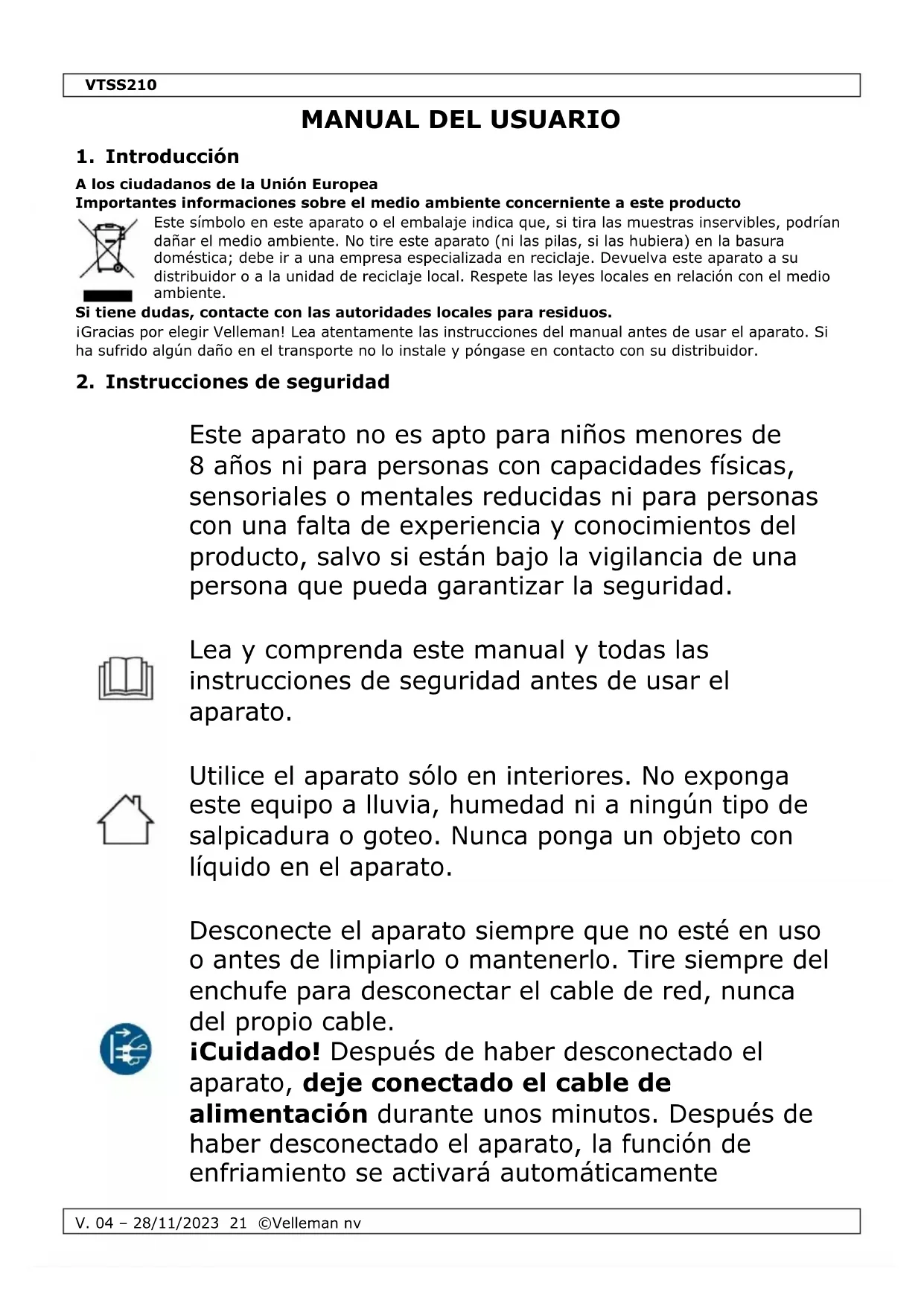

MANUAL DE USUARIO VTSS210 VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este Trickando en este aparato o el embalaje indica que, si tira las muestras inservibles, podrnan dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura domestica; deben ir a unaEmpresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relacion con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufido algo daño en el transporte no lo instale ypongase en contacto con su distribuidor.

2. Instrucciones de seguridad

Este aparato no es apto para niños menos de 8 años ni para personas con capacities físicas, sensoriales o mentales reduidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si está bajo la vigilancia de una persona que pueda garantizar la seguridad.

Lea y comprende este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con liquido en el aparato.

Desconecte el aparato siempre que no está en uso o antes de limparlo o mantenerlo. Tire sempre del enchufe para desconectar el cable de red, nunca del propio cable.

iCuidado! Después de haber desconectado el aparato,rone conectado el cable de alimentacion duranteunosminutos.Despues de haber desconectado el aparato,lafuncionde enfiambre seactivaráautomaticamente

soplando brevamente aire frío a工程技术 del tubo del elemento calentador. De esta manière se evitarán daños y se prolongará la duración de vida del elemento calentador. No desconecte el aparato de la red electrica durante el proceso de enfiambre.

No aplaste el cable de alimentación y protejalo contra posibles daños.

iAdvertencia! Un cable de alimentacion dañado debe ser reemplazado por el distribuidor, un先进技术 u另一边 personaequalida para evitarequalquierpeligro.

Asegúrese de que la tension de red no sobrepase la tension indicada en las specifications.

Enchufe el aparato a una toma electrica adecuada puesta a tierra.

Riesgo de descargas electricas alAbrir la caja.

Puede sufir una peligrosa descarga electrica al tocar un cable connectado a la red electrica. No intente abrir ni reparar el aparatoastedarlo. La reparaciondebelearvarlaacabo un techniciancualificado.

No maneje el aparato con las manos mojadas.

Nunca utilizes el aparato si el circuito está bajo tensión. Primero desconecte la alimentación del circuito y descargue todos los condensadores.

No utilise el aparato cerca de produits inflamables o de gas explosivo. El calor pourrait hacer inflamar produits inflamables, incluo si no son visibles. Utilice el aparato sólo en un lugar aireado.

Un uso incorrecto puede causar un incendio.

No toque el soporte, la punta, etc. iRiesgo de quemaduras! Mantenga la punta y el aire caliente lejos del alcance del cuerpo, la ropa o materiales inflamables. No dirija el soldador a los ojos. Utilice guantes y/o herramrientas resistentes al calor para coger el circuito impreso. Ponga el soldador en el soporte después del uso. Deje que el aparato se enfré cuando del uso o antes de almacenarlo. iRiesgo de quemaduras! siempre deje que el aparato se enfré uso almacenimiento.

Ponga el aparato en una superficie de trabajo plana, estable y resistente al fuego.

Puede producirse un incendio si el aparato no se utilizes con cuidado, por lo tanto

-onga cuidado al utiliser el aparato en lugaresdonde haya materiales combustibles
- no lo aplique en el@mismo lugar durante mucho tiempo
- no lo utilizes en presencia de una atmósfera explosiva
-onga en cuenta que el calor pueda transmitirse a materiales combustibles que no estén a la vista
- colocque el aparato en su soporte antes de utiliser y deben que se enfrie antes de guardarlo
- no deje el aparato desatendido cuando está encendido

iADVERTENCIA! - Coloque el aparato en el soporte si no lo está utilizando. No lo deje nunca activado sin vigilancia.

Nunca respire los humos de soldadura. Los vapiros producidos durante la soldadura son nocivos.

Trabajo siempre en un lugar bien ventilado o bajo un extractor de humano. Tirelos residuos de soldadura y los filtros de humano al Respectar la reglamentacion local con disrespect a la proteccion del ambiente.

• Utilice el soldador en una superficie resistente al calor.
• Ponga elsoldador en un soporte antes de cada uso.
• Deje que la punta se enfiré de manière natural y nunca sumérjala en agua.

3. Normas generales

Véase la Garantía de servicios y calidad Velleman® al final de este manual del usuario.

Proteja el aparato contra choques y golpes. Evite usar excessiva fuerza durante el manejo.
No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.
Familiarícese con el funciona del aparato antes de utiliser.
- Por razones de seguidad, las modificaciones no autorizadas del aparato estan prohibidas. Los daños causados por modificaciones no autorizadas, no estan cubiertos por la garantia.
- Utilice solo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completeness.
- Los danios causados por descuido de las instrucciones de seguridad de este manual invalidaran su garantia y su distribuidor no sera responsable de ningun daño u或者其他 problemas resultantes.
- Ni Velleman nv ni sus distribuidores seran responsables de los daños extraordinarios, occasionales o indirectos, seaequalsea la indole (financiera,fisica,etc.),causados por la posesion,el uso o el fallo de este producto.

4. ¿Cómo soldar?

• Quite suciedad, oxido y pintura de los componentes que quiere soldar.
• Caliente los componentes con el soldador.
• Aplique la soldadura con alma de resina sobre el componente y haga fundirla con el soldador. OBSERVACION: Utilice pasta de soldar con una soldadura sin resina.
• Espere hasta que la soldadura se haya end的缘故 antes de mover el componente. ADVERTENCIA: Maneje cuidadosamente un soldador caliente para estar quemadas.
• Durante la primera puesta en marcha delsoldador podra salir homo por la sequidad del elemento calentador. Esto es normal y el homo desapareceriaupon deunos diezcretos.
• Nunca lime la punta.
• Utilice un soporte para打架 quemaduras.
• La temperatura del soldador disminuye al utiliser lo sin punta.
• Deje que se enfrie el soldador antes del uso.
• No sustituya el cable de alimentacion. Tire el soldador en la basura si el cable de alimentacion está dañado.

VTSS210

• Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

5. Característica

• bajo el control de la responsabilidad y competencia de la responsología.
• flujo de aire y temperatura ajustables para differedes aplicaciones de soldadura
• sistemas automatico de enfiambre & desactivacion automatica
• compatible con un gran número de boquillas
• calentimiento=rápido
• también se pueda usar como pistola de aire caliente
• el motor de cepillo garantiza un flujo de aire suave, una larga duración de vida y un funciona silencioso

6. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	pantalla
2	unidad de temperatura (°C/°F)

3	temperatura
4	temperatura

7. Temperatura de funcionajo

La mayoría de las alecciones de soldadura en el mundo de la electrónica son alecciones "60/40" (esto 60% - plomo 40% ). Véase abajo para la temperatura de trabajo de este tipo de soldadura, una temperatura que varía según el fabricante. Sin embargo, la norma RoHS prohibé la vente y el uso de esteño con plomo en la Unión Europea. El esteño sin plomo necesita una temperatura más elevada deunos 30^ ( 54^ ).

	estoño con plomo	estoño sin plomo
Punta de fusión	215 °C (419 °F)	220 °C (428 °F)
Funcioncimiento normal	270-320 °C (518-608 °F)	300-360 °C (572-680 °F)
Uso en la producción	320-380 °C (608-716 °F)	360-410 °C (680-770 °F)

Se asegura una buena soldadura si la temperatura de trabajo delsoldador corresponde con la temperatura de trabajo del tipo de estafo uso. Tenga en cuenta que una temperatura demasiada bajo causaria un flux demasiado lento; Y si la temperatura es demasiada elevada, el flux del estao se podria quemar y podriaocular un homo denso. Este homo peut tener como resultado una soldadura seca o pueda darar permanentemente el circuito impreso.

8. Funcionamento

1. Active el aparato. Deje que se caliente y alcance la temperatura deseada.
2. Aplique un poco de pasta de soldadura en el componente SMD. Ponga el componente SMD en el CI.
3. Precaliente el componente SMD.
4. Suelde el componente SMD en el CI al calentar los polos de manera igual.
5. Limpie el flujo.

Observaciones

• Ponga el soldador siempre en su soporte antes del uso.
• El aparato se desactivará automatistically en caso de una temperatura interna demasiado alta. Volverá a activarse en cuando la temperatura alcance un nivel seguro.
  No aplique el soldador en el mismo lugar durante mucho tiempo.
• Nunca doit el aparato activado sin vigilancia.

9. Limpieza y mantenimiento

• Limpie los orificios de ventilación regularmente para registrar que se bloqueen.
• Si el aparato ya no funciona correctamente, apague y desenchúfelo inmediamente. Controle siempre el aparato antes de utiliserlo. Las reparaciones deben落户as a cabo un先进技术ual.
• Un技术服务 de la responsa de la reparación de la plantar de la plantar.
• Limpie el aparato con un paño humedo. No utilise químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpar el aparato.

VTSS210

• Limpie el aparato y los accesorios antes de almacarlos.

Almacenar el aparato

• Guarde el aparato en un lugar fresco y seco.
• Almacene el aparato en un lugar fresco y seco.

10. Especillasiones

alimentación 220-240 V\~, 50 Hz

consumo 300 W

rango de temperatura 100-500 °C

dimensiones 125 x 110 x 155 mm

peso 1,2 kg

Utilice este aparato solo con los accesorios originales. Velleman NV no sera responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la version másrecente de este manual del usuario, visite notrestra páginawww. velleman.eu. Se pueda modifier las specifications y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estRICTamente prohibido reproducir, traducir, copiar, editar y guardar estemanual del usuario o partes de elso sin el consentimiento previo por escritodel propietario del copyright.

BEDIENUNGSANLEITUNG
