Caractéristiques Techniques	Multimètre numérique Velleman DVM903, mesure de tension AC/DC, courant AC/DC, résistance, continuité, diode.
Plage de Mesure Tension AC	0 à 600 V
Plage de Mesure Tension DC	0 à 600 V
Plage de Mesure Courant AC	0 à 10 A
Plage de Mesure Courant DC	0 à 10 A
Plage de Mesure Résistance	0 à 20 MΩ
Fonction Continuité	Oui, avec signal sonore
Fonction Diode	Oui
Affichage	Écran LCD avec rétroéclairage
Utilisation	Idéal pour les professionnels et les amateurs d'électronique, pour des mesures précises dans divers projets.
Maintenance	Vérifier régulièrement les piles et l'état des sondes, nettoyer l'appareil avec un chiffon doux.
Sécurité	Conforme aux normes de sécurité, utiliser des gants et des lunettes de protection lors de la mesure de tensions élevées.
Informations Générales	Compact et léger, facile à transporter, livré avec câbles de mesure et manuel d'utilisation.

FOIRE AUX QUESTIONS - DVM903 VELLEMAN

Comment changer les piles du VELLEMAN DVM903 ?

Pour changer les piles, retirez le couvercle du compartiment des piles situé à l'arrière de l'appareil. Remplacez les piles usagées par des piles neuves de type AAA en respectant la polarité. Refermez ensuite le couvercle.

Pourquoi mon VELLEMAN DVM903 ne s'allume-t-il pas ?

Vérifiez d'abord si les piles sont correctement installées et si elles ne sont pas usées. Si les piles sont en bon état, veuillez vérifier que le mode sélectionné est approprié et essayez de redémarrer l'appareil.

Comment calibrer le VELLEMAN DVM903 ?

Pour calibrer le multimètre, utilisez une source de tension ou de résistance connue. Réglez le multimètre sur la fonction appropriée et ajustez le potentiomètre de calibration à l'arrière de l'appareil jusqu'à ce que la lecture corresponde à la valeur connue.

Que faire si l'affichage du VELLEMAN DVM903 est flou ?

Un affichage flou peut être dû à un mauvais contact ou à des piles faibles. Vérifiez les connexions et remplacez les piles si nécessaire. Si le problème persiste, l'appareil peut nécessiter une réparation.

Comment utiliser la fonction de test de diode sur le VELLEMAN DVM903 ?

Pour tester une diode, placez le multimètre en mode test de diode. Connectez les fils de test aux bornes de la diode (rouge sur l'anode et noir sur la cathode). Une lecture sur l'écran indiquera la tension de seuil de la diode. Inverser les fils de test devrait montrer une lecture 'OL' (over limit).

Le VELLEMAN DVM903 mesure-t-il la température ?

Non, le VELLEMAN DVM903 ne dispose pas de fonction de mesure de température. Il est conçu pour mesurer la tension, le courant et la résistance, mais ne prend pas en charge la température.

Comment interpréter les valeurs mesurées sur le VELLEMAN DVM903 ?

Les valeurs mesurées s'affichent sur l'écran LCD. Assurez-vous de connaître l'unité de mesure affichée (V pour volts, A pour ampères, Ω pour ohms) et vérifiez les limites de mesure dans le manuel d'utilisation pour éviter d'endommager l'appareil.

Que faire si les mesures ne semblent pas correctes ?

Vérifiez que les sondes sont correctement connectées et que vous utilisez le bon mode de mesure. Assurez-vous également que l'appareil est calibré. Si les mesures restent incorrectes, envisagez de contacter le support technique.

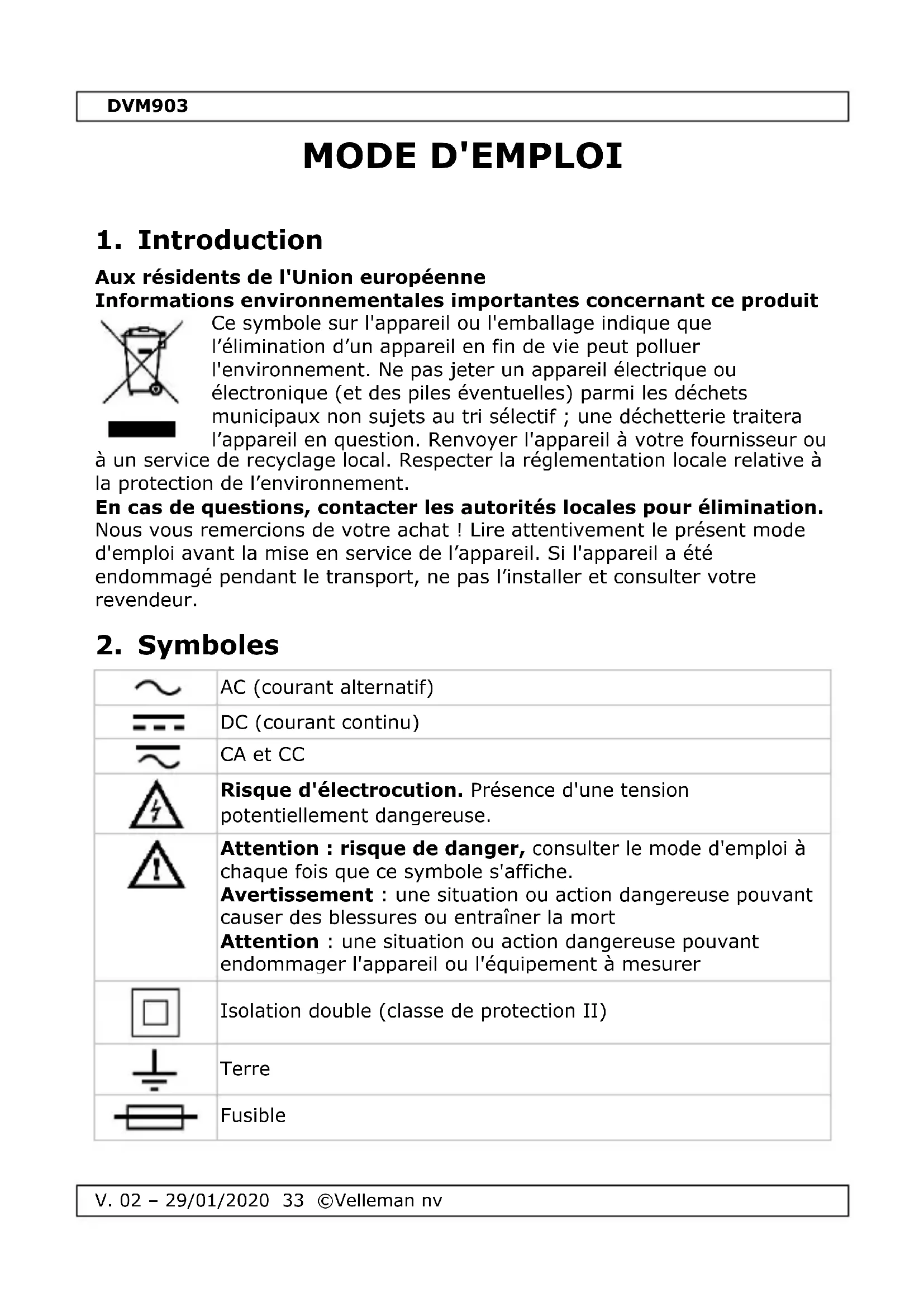

MODE D'EMPLOI DVM903 VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

Risque d'électrocution. Présence d'une tension potentiellement dangereuse.

Attention : risque de danger, consulter le mode d'emploi à chaque fois que ce symbole s'affiche.

Avertissement : une situation ou action dangereuse pouvant

causer des blessures ou entraîner la mort Attention : une situation ou action dangereuse pouvant endommager l'appareil ou l'équipement à mesurer

3. Directives générales

Se référer à la garantie de service et de qualité Velleman

en fin de ce mode d'emploi.

Ce symbole indique : Lire les instructions Ne pas lire les instructions ou le mode d'emploi peut causer des endommagements ou blessures, ou entraîner la mort.

Ce symbole indique : Danger Une situation ou action dangereuse pouvant causer des blessures ou entraîner la mort.

Ce symbole indique : Risque de danger/d’endommagement Risque d’une situation dangereuse ou action pouvant causer des endommagements ou blessures, ou entraîner la mort.

Ce symbole indique : Attention; Information importante La négligence de cette information peut engendrer une situation dangereuse.

AVERTISSEMENT : Pour éviter des chocs électriques, toujours

déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.

Avertissement : Se référer à l’avertissement à l’arrière de

Protéger du froid, de la chaleur et des fortes variations de température. Attendre jusqu’à ce que l’appareil ait atteint la température ambiante lorsqu’il est déplacé d’un endroit froid à un endroit chaud, Pour éviter la condensation et les erreurs de mesure.

Protéger l’appareil des chocs et de l'abus. Éviter de secouer l’appareil pendant l’opération.

Appareil répondant au degré de pollution 2. Uniquement pour l'usage à l’intérieur. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d’eau. Ne convient pas à unDVM903

usage industriel. Se référer au chapitre 8 « Degré de pollution ».

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Risque de choc électrique pendant l’opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.

Il n’y a aucune pièce réparable par l’utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

Cet appareil ressort à la catégorie de surtension CAT IV. Se référer au chapitre 7 « Catégories de surtension/d’installation.

Lire attentivement cet addenda et le mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.

Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Il n’y a aucune pièce réparable par l’utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour informations sur le remplacement des piles ou le fusible, consulter §11 Remplacer les piles et le fusible. Ne pas utiliser des solvants ou des produits abrasifs. Nettoyer avec un chiffon humide et un détergent doux.

5. Pendant l'utilisation

Risque de choc électrique pendant l’opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.DVM903

V. 02 – 29/01/2020 36 ©Velleman nv

• Utiliser l’appareil uniquement pour les applications décrites par le fabricant pour éviter d’endommager les systèmes de protection.

• Ne jamais dépasser les valeurs de limite indiquées. Ne jamais dépasser les valeurs de limite indiquées dans les spécifications de chaque plage de mesure.

• Ne jamais toucher les bornes inutilisées lorsque le multimètre est connecté à un circuit de mesure.

• Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 600 V sur des installations de catégorie II. Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 300 V sur des installations de catégorie IV.

• Mettre le sélecteur de plage sur la position maximale si vous ne connaissez pas l'intensité de la charge à mesurer.

• Déconnecter les cordons de mesure du circuit avant de sélectionner une autre fonction ou une autre plage.

• Lors de mesures sur des téléviseurs ou des alimentations à découpage, des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager le multimètre.

• Toujours être prudent lors de mesures de tensions > 60 VDC ou > 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.

• Ne jamais effectuer des mesures de résistance, de diode ou de continuité sur des circuits sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

6. Description générale

Se référer aux illustrations en page 2 de ce mode d'emploi :

2. Boutons de fonction

3. Sélecteur rotatif

Connecter le cordon de mesure rouge à ce connecteur pour mesurer un courant de max. 15 A.

Connecter le cordon de mesure rouge (+) à cette borne pour mesurer la tension, la résistance et la fréquence.

Connecter le cordon de mesure noir (-).

Connecter le cordon de mesure rouge (+) à ce connecter pour mesurer le courant (sauf 15 A).DVM903

V. 02 – 29/01/2020 37 ©Velleman nv

7. Catégorie de surtension/installation

Les DMM sont classés selon le risque et la sévérité des surtensions transitoires qui peuvent apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique. Les catégories existantes selon EN 61010-1 sont : CAT

Un multimètre classé CAT I convient au mesurage de circuits électroniques protégés non connectés directement au secteur électrique, p. ex. connexions électroniques circuits, signaux de contrôle… CAT

Un multimètre classé CAT II convient au mesurage dans un environnement CAT I, d’appareils monophasés connectés au secteur électrique par moyen d’une fiche et de circuits dans un environnement domestique normal, à condition que le circuit se trouve à une distance minimale de 10 m d’un environnement CAT III ou de 20 m d’un environnement CAT IV. Par exemple: alimentation d’appareils ménagers et d’outillage portable,… CAT III Un multimètre classé CAT III convient à la mesure dans un environnement CAT I et CAT II, ainsi qu'à la mesure d’un appareil mono- ou polyphasé (fixe) à une distance minimale de 10 m d’un environnement CAT IV, et à la mesure dans ou d’un boîtier de distribution (coupe-circuit, circuits d’éclairage, four électrique). CAT

Un multimètre classé CAT IV convient à la mesure dans un environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d’énergie au niveau primaire. Remarque : Tout mesurage effectué sur un appareil dont les câbles d’alimentation sont en extérieur (câblage de surface ou souterrain) nécessite un multimètre classé CAT IV.

Ce multimètre a été conçu selon la directive EN 61010-1, catégorie d’installation CAT II 700 V / CAT IV 600 V. Ceci implique que des restrictions d’utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l’environnement d’utilisation. Se référer à la liste ci-dessus.

Cet appareil convient uniquement à des mesures jusqu’à 700 V dans CAT II et jusqu’à 600 V dans CAT IV

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau deDVM903

V. 02 – 29/01/2020 38 ©Velleman nv

protection plus sévère. Le niveau de protection adapté à un environnement précis dépend de l’isolation et de la qualité du boîtier. Le degré de pollution indique l’environnement dans lequel l'appareil peut être utilisé. Degré de pollution 1 Absence de pollution ou pollution sèche et non conductrice uniquement. Pollution non influençable. (uniquement dans un environnement hermétiquement fermé) Degré de pollution 2 Pollution non conductrice uniquement. Occasionnellement, une conductivité éphémère causée par la condensation peut survenir (environnements domestique et de bureau) Degré de pollution 3 Pollution conductrice ou pollution sèche et non conductrice pouvant devenir conductrice à cause de condensation. (environnement industriel ou environnement expose au plein air mais à l’abri des précipitations) Degré de pollution 4 Pollution générant une conductivité persistante causée par de la poussière conductrice, ou par la pluie ou la neige. (environnement exposé au plein air, et à des taux d’humidité et de particules fines élevés).

Avertissement : Cet appareil a été conçu selon la norme EN 61010-1,

degré de pollution 2. Ceci implique que des restrictions d’utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l’environnement d’utilisation. Se référer à la liste ci-dessus.

Cet appareil ne convient qu'à la mesure dans un environnement ayant un degré de pollution classe 2.

Cet appareil n’est pas étalonné par défaut! Consignes concernant l’environnement d’utilisation : Utiliser cet appareil uniquement dans un environnement CAT I, CAT II, CAT III et CAT IV (voir §7). N’utiliser cet appareil que dans un environnement avec degré de pollution 2 (voir §8). Conditions d’utilisation idéales : température : de 0 °C à 40 °C (de 32 °F à 104 °F) taux d’humidité relative : max. 80 % RH altitude : max. 2000 m (6560 ft) tension .............................................................................. 700 V protection par fusible F0.8 A/1000 VDC, 6.75 x 33 mm F15 A/1000 VDC, 6.75 x 33 mm alimentation ........................................................ 1 x 3.7 V (incl.) écran ................................................................ LCD, 6000 points sélection de plage ....................................... automatique + manuelDVM903

Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA plage résolution précision 600 mV

Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA plage résolution précision 6 V 1 mV ± (0.8 % + 3) 60 V 10 mV 600 V 100 mV 700 V 1 V ± (1.2 % + 3)

Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA plage résolution précision 600 µA

Protection de surcharge : fusible F0.8 A/700 V, fusible F15 A/700 V Courant d'état stable max. pendant la mesure en continu : 1 A

Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA plage résolution précision 6 mA 1 µA ± (1.5 % + 3) 60 mA 10 µA 600 mA 100 µA 15 A 10 mA ± (2.5 % + 5)

AC true RMS Plage de fréquence: 40 Hz-2 kHz Protection de surcharge : fusible F0.8 A/700 V, fusible F15 A/700 V Courant d'état stable max. pendant la mesure en continu : 1 A

Ne pas effectuer des mesures de résistance sur un circuit sous tension plage résolution précision 600 Ω

Ne pas effectuer des mesures de capacité sur un circuit sous tension. plage résolution précision

Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension. plage description conditions de test

Le multimètre affiche la tension directe approximative de la diode courant direct CC ± 1,5 mA tension inversée CC ± 4 V

le ronfleur intégré s'active lorsque la résistance < 50 Ω tension à circuit ouvert ± 2 V

Ne pas effectuer des mesures de fréquence sur un circuit sous tension. plage résolution précision

Sensibilité : onde sinusoïdale 0.6 V rms, 1.5 V rms pour 9.999 MHz Protection de surcharge : 700 V CC ou CA rms

9.9 CYCLE DE SERVICE

0.1-99 %: ± (2.0 % + 2), fréquence < 10 kHz Sensibilité : onde sinusoïdale 0.6 V rms Protection de surcharge : 700 V CC ou CA rms

plage précision résolution °C/°F -20 à 150 °C -4 à 302 °F ± (3 °C + 1) ± (5 °F + 2) 1 °C/1 °F 151 à 1000 °C 303 à 1832 °F ± (3 % + 2) ± (3 % + 3)

capteur NiCr-NiSi Protection de surcharge : 700 V CC ou CA rms

plage précision courant de charge résolution

Plage de tension : 90-1000 V AC rms Le ronfleur intégré s'active lors de la détection d'une tension.DVM903

Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA

Être extrêmement prudent lors d’une mesure d’une tension > 60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Sélectionner la plage de mesure “ ” ou “ ” avec le sélecteur

2. Connecter le cordon de mesure rouge à la borne “VHz” et le cordon

de mesure noir à la borne “COM” .

3. Enfoncer SELECT pour sélectionner le mesurage “DC” ou “AC”.

4. Connecter les cordons de mesure à la source de mesure.

5. La valeur de mesure et la polarité du cordon rouge se visualisent sur

6. Dans la plage CA, appuyer sur “Hz/%” pour mesurer la fréquence ou le

cycle de service. Notes

• Si la plage n'est pas connue à l'avance, sélectionner d’abord la plage la plus élevée et baisser progressivement.

• Si la valeur est hors plage, OL ou -OL s'affiche. Sélectionner une plage plus élevée.

• La tension d'entrée max. est de 700 V rms.

Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA

Être extrêmement prudent lors d’une mesure d’une tension > 60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Sélectionner la plage de mesure “ ”, “ ” ou “ ” avec le

2. Connecter les cordons de mesure rouges à la borne “µAmA” et le cordon

de mesure noir à la borne “COM” jack (connecter le cordon de mesure rouge à la borne "15A" pour des mesures entre 600 mA et 15 A).

3. Enfoncer SELECT pour sélectionner le mesurage “DC” ou “AC”.DVM903

V. 02 – 29/01/2020 44 ©Velleman nv

4. Connecter les cordons de mesure EN SÉRIE à la charge dont vous

voulez mesurer le courant.

5. La valeur de mesure et la polarité du cordon rouge se visualisent sur

6. Dans la plage CA, appuyer sur “Hz/%” pour mesurer la fréquence ou le

Ne pas effectuer des mesures de résistance sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Sélectionner la plage de mesure “Ω ” avec le sélecteur rotatif.

2. Connecter le cordon de mesure rouge à la borne “VHz” et le cordon

de mesure noir à la borne “COM”.

3. Connecter les cordons de mesure à la résistance et consulter l'afficheur

Ne pas effectuer des mesures de capacité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Connecter le cordon de mesure rouge à la borne “VHz” et le cordon

de mesure noir à la borne “COM”.

2. Sélectionner la plage de mesure " " avec le sélecteur rotatif.

3. Connecter les cordons de mesure à la source de mesure et lire le

résultat sur l'afficheur LCD.

Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Connecter le cordon de mesure rouge à la borne “VHz” et le cordon

de mesure noir à la borne “COM”.

2. Sélectionner la plage de mesure “ ” avec le sélecteur de fonction.

3. Enfoncer SELECT pour sélectionner le mesurage de diode ou de

4. Pour la mesure de diode, connecter le cordon de mesure rouge à

l'anode et le cordon de mesure noir à la cathode de la diode. Le multimètre affiche la tension directe approximative de la diode. Pour la mesure de diode, connecter le cordon de mesure rouge à l'anode et le cordon de mesure noir à la cathode de la diode. Le ronfleur intégré s'active en cas de continuité.DVM903

Ne pas effectuer des mesures de fréquence ou la continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Régler le sélecteur rotatif sur "Hz".

2. Connecter le cordon de mesure rouge à la borne “VHz” et le cordon

de mesure noir à la borne “COM”.

3. Enfoncer “Hz/%” pour sélectionner le mesurage de fréquence ou de

4. Connecter les cordons de mesure à la source de mesure et lire le

résultat sur l'afficheur LCD.

10.7 MESURE DE TEMPÉRATURE

1. Connecter la fiche banane rouge à la borne “VHz" et la fiche noire à

2. Sélectionner la plage de mesure “°C/°F” avec le sélecteur rotatif.

3. Enfoncer SELECT pour sélectionner le mesurage °C ou °F.

4. Placer la sonde dans le champ de mesure et lire le résultat sur

1. Connecter le cordon de mesure rouge à la borne “µAmA” et le cordon

de mesure noir à la borne "COM”.

2. Mettre le sélecteur rotatif sur “1.5V”, “9V” ou “12V”.

3. Placer la sonde dans le champ de mesure et lire le résultat sur

1. Régler le sélecteur rotatif sur "NCV".

2. Tenir le capteur près du conducteur à mesurer. Le ronfleur s'active lors

d'une tension ≥ 90 V CA rms. Notes

1. Même si le ronfleur ne sonne pas, un courant peut être présent. Ne

pas se fier uniquement à un mesurage sans contact pour déterminer la présence d'un courant. La détection peut être sujette à la construction de la prise, l'épaisseur et le type d'isolation et autres facteurs.

2. Lorsque le mètre détecte un courant, le capteur peut s'activer à cause

de la simple influence de ce courant.

3. Maintenir l'appareil à une distance de sources de bruit électrique (p.ex.

lumière fluo et à intensité variable, moteurs, etc.) lors de l'utilisation. Ces sources peuvent activer la détection NCV et annuler le mesurage.DVM903

Enfoncer HOLD pour bloquer la valeur sur l'afficheur. Le symbole DH s'affiche. Appuyer à nouveau pour quitter.

Enfoncer MAX/MIN pour bloquer la valeur min ou max. Maintenir la touche enfoncée pendant 2 secondes pour débloquer.

10.12 MESURE RELATIVE

Enfoncer REL pour mesurer la valeur relative. Sélectionner le mode de sélection de plage automatique/manuelle. Appuyer à nouveau pour quitter. Cette fonction n'est pas activée en mode de mesurage Hz/%.

11. Remplacer la pile et le fusible

AVERTISSEMENT : Pour éviter des chocs électriques, toujours

déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.

Avertissement : Se référer à l’avertissement à l’arrière de

Il n’y a aucune pièce réparable par l’utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

Éteindre le multimètre et déconnecter les cordons de mesure avant de remplacer la pile/le fusible.

• Lorsque " " s'affiche, remplacer la pile.

• Normalement, il n'est pas nécessaire de remplacer un fusible. Il s'agit presque toujours d'une erreur humaine. Remplacer la pile :

• Éteindre l'appareil.

• Desserrer la vis de la partie arrière du boîtier et ouvrir soigneusement le compartiment à piles.

• Retirer la pile usagée et insérer la pile neuve.

• Fermer le boîtier et serrer la vis. Pile: 1x 3.7 V. Respecter la polarité Fusible: F0.8 A/1000 V, 6.75 x 33 mm, F15 A/1000 V, 6.75 x 33 mm Avant d'utiliser le multimètre, s'assurer que le panneau arrière est bien fermé.DVM903

V. 02 – 29/01/2020 47 ©Velleman nv

12. Problèmes et solutions

Si l'appareil ne fonctionne pas correctement lors de la mesure, le fusible interne est défectueux. Un niveau de pile faible peut conduire à des mesures incorrectes. Remplacer régulièrement la pile. (conseil : la luminosité réduite du rétroéclairage/l'afficheur LCD indique un niveau de pile faible.) N'employer cet appareil qu’avec des accessoires d’origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.DVM903

4. Ligue os cabos de teste à fonte que pretende medir.

• Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ; - tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;
