BEDIENUNGSANLEITUNG DVM903 VELLEMAN

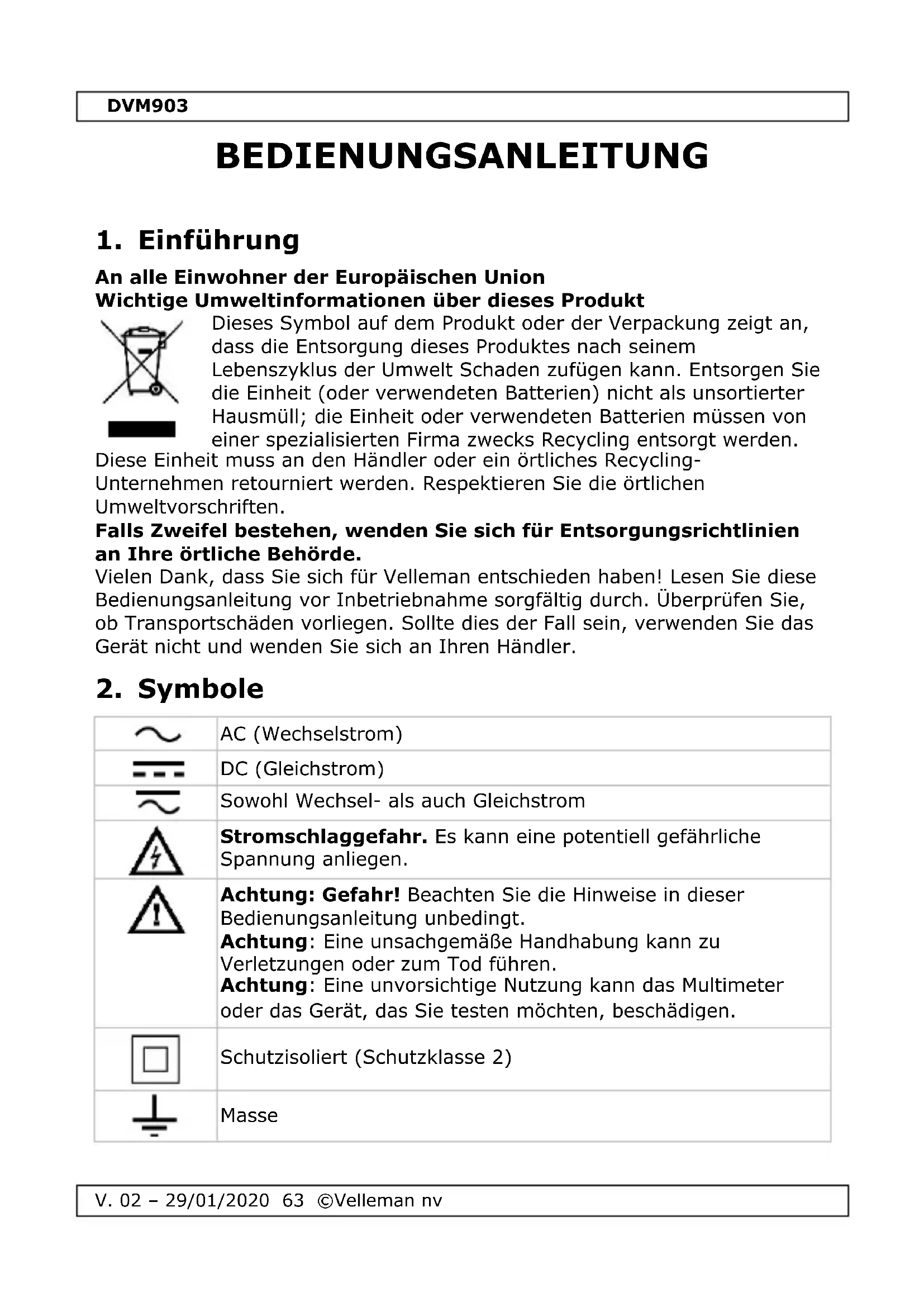

BEDIENUNGSANLEITUNG 63

9.7 DIODE EN CONTINUÏTEIT

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling- Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

Sowohl Wechsel- als auch Gleichstrom

Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.

Achtung: Gefahr! Beachten Sie die Hinweise in dieser Bedienungsanleitung unbedingt. Achtung: Eine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen. Achtung: Eine unvorsichtige Nutzung kann das Multimeter oder das Gerät, das Sie testen möchten, beschädigen.

Schutzisoliert (Schutzklasse 2)

3. Allgemeine Richtlinien

Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Dieses Symbol bedeutet: Bitte lesen Sie die Hinweise Das nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.

Dieses Symbol bedeutet: Gefahr Eine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen.

Dieses Symbol bedeutet: Risiko auf Gefahr/Schäden Eine unsachgemäße Handhabung kann zu Beschädigungen, Verletzungen oder zum Tod führen.

Dieses Symbol bedeutet: Achtung; wichtige Informationen Das Nichtbeachten dieser Informationen, kann zu gefährlichen Situationen führen.

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet.

Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. So vermeiden Sie Kondensation und Messfehler.DVM903

Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Vermeiden Sie rohe Gewalt während der Bedienung.

Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §8 Verschmutzungsgrad.

Halten Sie Kinder und Unbefugte vom Gerät fern.

Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Das Gerät gehört zur Installationskategorie CAT IV. Siehe §7 Überspannungs-/Installationskategorie.

Lesen Sie das Addendum und diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsquelle. Informationen über den Batterie- und Sicherungswechsel finden Sie unter §11 Batterie- und Sicherungswechsel.DVM903

V. 02 – 29/01/2020 66 ©Velleman nv

Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Während des Gebrauchs

Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.

• Verwenden Sie das Gerät nur wie vom Hersteller beschrieben, sonst können Schutzeinrichtungen des Messgeräts beeinträchtigt werden.

• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.

• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.

• Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 600 V in CAT II überschreiten. Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 300 V in CAT IV überschreiten.

• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie die Belastungsintensität nicht im Voraus kennen.

• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.

• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.

• Seien Sie vorsichtig, wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger beim Messen hinter den Fingerschutz.

• Führen Sie niemals Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

6. Allgemeine Beschreibung

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

4. "15A"-Anschlussbuchse

Stecken Sie die rote (positive) Messleitung in diese Buchse, um einen max. Strom bis max. 15 A zu messen.DVM903

V. 02 – 29/01/2020 67 ©Velleman nv

5. “VHz”-Anschlussbuchse

Stecken Sie die rote Messleitung (+) in diese Buchse, um Spannung, Widerstand und Frequenz zu messen.

Verbinden Sie die schwarze (negative) Messleitung.

7. “µAmA”-Anschlussbuchse

Stecken Sie die rote (positive) Messleitung mit dieser Buchse, um den Strom (außer 15 A) zu messen.

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden. Die bestehenden Kategorien gemäß EN 61010-1 sind: CAT

Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte usw. CAT

Ein CAT II-Multimeter eignet sich für Messungen in CAT I- Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte usw. CAT III Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen, sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für Messungen in der Gebäudeinstallation, (z.B. Steckdosen, Sicherungskasten, Kontrolleinheiten usw.). CAT

Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene. Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

Warnung: Dieses Gerät wurde gemäß der EN 61010-1 Überspannungskategorie CAT II 700 V und CAT IV 600 V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.DVM903

Das Gerät eignet sich nur für Messungen von max. 700 V in CAT II und max. 600 V in CAT IV

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen. Verschmutzungsgrad

Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor). Verschmutzungsgrad

Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden. (häusliche und Büro-Umgebungen gehören zu dieser Kategorie) Verschmutzungsgrad

Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen). Verschmutzungsgrad

Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.DVM903

Dieses Gerät ist bei Ankauf nicht kalibriert! Normen: Verwenden Sie das Gerät nur für Messungen an Überspannungs- /Messkategorie CAT I, CAT II, CAT III und CAT IV-Kreisen (siehe §7). Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (siehe §8) Ideale Umgebungstemperatur: Temperatur: 0 °C bis 40 °C (32 °F bis 104 °F) relative Feuchte: max. 80 % RH Höhe: max. 2000 m (6560 ft) Spannung .......................................................................... 700 V Sicherung F0.8 A/1000 VDC, 6.75 x 33 mm F15 A/1000 VDC, 6.75 x 33 mm Stromversorgung ...... 1 x 3.7 V-Batterie (im Lieferumfang enthalten) Anzeige ............................................................ LCD, 6000 Counts Bereichswahl .............................................. automatisch / manuell akustischer Durchgangsprüfer .................................................... ja Diodentest ............................................................................... ja Batteriewechselanzeige ............................................................. ja Data-Hold-Funktion .................................................................. ja Hintergrundbeleuchtung ............................................................ ja automatische Abschaltung ......................................................... ja Abmessungen .................................................190 x 100 x 40 mm Gewicht (mit Batterie) ......................................................... 320 g Lagertemperatur & -Feuchte Temperatur .................................................. -20 °C bis 60 °C Feuchte ............................................................... < 90 % RH Messspitze ................ CAT II 700 V / CAT IV 600 V, 15 A; L = 90 cm IP-Schutzart ........................................................................ IP20

Messen Sie nicht in Kreisen mit Spannungen > 700 VDC oder > 700 VAC. Bereich Auflösung Genauigkeit 600 mV

Überlastschutz: 700 V DC oder AC rms Impedanz: 10 MΩDVM903

V. 02 – 29/01/2020 70 ©Velleman nv

9.2 WECHSELSPANNUNG (AC)

Messen Sie nicht in Kreisen mit Spannungen > 700 VDC oder > 700 VAC. Bereich Auflösung Genauigkeit 6 V 1 mV ± (0.8 % + 3) 60 V 10 mV 600 V 100 mV 700 V 1 V ± (1.2 % + 3)

AC true RMS Frequenzbereich: 40 Hz-2 kHz Überlastschutz: 700 V DC oder AC rms Impedanz: 10 MΩ

9.3 GLEICHSTROM (DC)

Messen Sie nicht in Kreisen mit Spannungen > 700 VDC oder > 700 VAC. Bereich Auflösung Genauigkeit 600 µA

Überlastschutz: Sicherung (0.8 A / 700 V), Sicherung (F15 A / 700 V) Max. stationärer Strom bei kontinuierlichem Testen: 1 A

Messen Sie nicht in Kreisen mit Spannungen > 700 VDC oder > 700 VAC. Bereich Auflösung Genauigkeit 6 mA 1 µA ± (1.5 % + 3) 60 mA 10 µA 600 mA 100 µA 15 A 10 mA ± (2.5 % + 5)

AC true RMS Frequenzbereich: 40 Hz-2 kHz Überlastschutz: Sicherung (0.8 A / 700 V), Sicherung (F15 A / 700 V) Max. stationärer Strom bei kontinuierlichem Testen: 1 ADVM903

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Bereich Auflösung Genauigkeit 600 Ω

Überlastschutz: 700 V DC oder AC rms

Führen Sie keine Kapazitätsmessungen an Schaltungen, die unter Spannung stehen, durch. Bereich Auflösung Genauigkeit

Überlastschutz: 700 V DC oder AC rms

9.7 DIODENTEST UND DURCHGANGSPRÜFUNG

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Bereich Beschreibung Testbedingung

Die Durchlassspannung der Diode wird im Display angezeigt. DC-Durchlassstrom ± 1.5 mA DC-Sperrspannung ± 4 V

akustisches Signal bei Widerstand < 50 Ω Leerlaufspannung ± 2 V

Überlastschutz: 700 V DC oder AC rmsDVM903

Führen Sie keine Frequenzmessungen an Schaltungen, die unter Spannung stehen, durch. Bereich Auflösung Genauigkeit

Empfindlichkeit: Sinuswelle 0.6 V rms, 1.5 V rms für 9.999 MHz Überlastschutz: 700 V DC oder AC rms

0.1-99 %: ± (2.0 % + 2), Frequenz < 10 kHz Empfindlichkeit: Sinuswelle 0.6 V rms Überlastschutz: 700 V DC oder AC rms

Bereich Genauigkeit Auflösung °C/°F -20 bis 150 °C -4 bis 302 °F ± (3 °C + 1) ± (5 °F + 2) 1 °C/1 °F 151 bis 1000 °C 303 bis 1832 °F ± (3 % + 2) ± (3 % + 3)

NiCr-NiSi-Sensor Überlastschutz: 700 V DC oder AC rms

Bereich Genauigkeit Laststrom Auflösung

Überlastschutz: Sicherung (0.8 A / 700 V)

9.12 BERÜHRUNGSLOSE WECHSELSPANNUNGSERKENNUNG (NCV)

Prüfspannungsbereich: 90-1000 V AC rms Es ertönt ein akustisches Signal, wenn Spannung entdeckt wird.DVM903

10.1 GLEICH- UND WECHSELSPANNUNGSMESSUNGEN (DC + AC)

Messen Sie nicht in Kreisen mit Spannungen > 700 VDC oder > 700 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf “ ” oder “ ”.

2. Stecken Sie die rote Messleitung in die "V"-Buchse und die schwarze

Messleitung in die "COM"-Buchse.

3. Drücken Sie SELECT, um die “DC”- oder die “AC”-Messung zu wählen.

4. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen

5. Der Messwert wird zusammen mit der Polarität der roten Messleitung

im LCD-Display angezeigt.

6. Im AC-Bereich, drücken Sie auf “Hz/%”, um die Frequenz oder den

Arbeitszyklus zu messen. Bemerkungen

• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.

• Bei Bereichsüberschreitung wird OL oder -OL angezeigt. Wählen Sie einen höheren Bereich.

• Die max. Eingangsspannung ist 700 V rms.

10.2 GLEICHSTROM-MESSUNGEN (DC)

Messen Sie nicht in Kreisen mit Spannungen > 700 VDC oder > 700 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf “ ”, “ ” oder “ ”.

2. Stecken Sie die rote Messleitung in die "µAmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse (stecken Sie die rote Messleitung in die "15A"-Buchse für Messungen zwischen 600 mA und 15 A).DVM903

V. 02 – 29/01/2020 74 ©Velleman nv

3. Drücken Sie SELECT, um die “DC”- oder die “AC”-Messung zu wählen.

4. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.

5. Der Messwert wird zusammen mit der Polarität der roten Messleitung

im LCD-Display angezeigt.

6. Im AC-Bereich, drücken Sie auf “Hz/%”, um die Frequenz oder den

Arbeitszyklus zu messen.

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf “Ω ”.

2. Stecken Sie die rote Messleitung in die "VHz"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

3. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen

möchten. Der Messwert wird im LCD-Display angezeigt.

Führen Sie keine Kapazitätsmessungen an Schaltungen durch, die unter Spannung stehen. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stecken Sie die rote Messleitung in die "VHz"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

2. Stellen Sie den Drehschalter auf " ".

3. Verbinden Sie die Messleitungen mit der Quelle, die Sie messen

möchten. Der Messwert wird im LCD-Display angezeigt.

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stecken Sie die rote Messleitung in die "VHz"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

2. Stellen Sie den Wahlschalter auf “ ”.

3. Drücken Sie SELECT und wählen Sie den Modus “diode” oder

4. Für Diodenmessungen, verbinden Sie die rote Messleitung mit der

Anode der Diode und die schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Für die Durchgangsprüfung, verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die Sie messen möchten. Bei Durchgang ertönt ein akustisches Signal.DVM903

V. 02 – 29/01/2020 75 ©Velleman nv

10.6 FREQUENZ- UND ARBEITSZYKLUS-MESSUNGEN

Führen Sie keine Frequenzmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf “Hz”.

2. Stecken Sie die rote Messleitung in die "VHz"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

3. Drücken Sie “Hz/%” und wählen Sie den Modus “frequency” oder “duty

4. Verbinden Sie die Messleitungen mit der Quelle, die Sie messen

möchten. Der Messwert wird im LCD-Display angezeigt.

10.7 TEMPERATURMESSUNG

1. Stecken Sie den roten Bananenstecker in die "the “VHz"-Buchse und

den schwarzen Bananenstecker in die "COM"-Buchse”.

2. Stellen Sie den Drehschalter auf “°C/°F”.

3. Drücken Sie SELECT, um die “C”- oder die “F”-Messung zu wählen.

4. Stecken Sie die Sonde in das Feld, das Sie messen möchten. Der Wert

erscheint im Display.

1. Stecken Sie die rote Messleitung in die "µAmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

2. Stellen Sie den Drehschalter auf “1.5V”, “9V” oder “12V”.

3. Stecken Sie die Sonde in das Feld, das Sie messen möchten. Der Wert

erscheint im Display.

10.9 BERÜHRUNGSLOSE WECHSELSPANNUNGSERKENNUNG (NCV)

1. Stellen Sie den Drehschalter auf “NCV”.

2. Halten Sie den Sensor in der Nähe der zu messenden Quelle. Es ertönt

ein akustisches Signal bei Spannung ≥ 90 V AC rms. BEMERKUNGEN

1. Auch wenn kein akustisches Signal ertönt, kann Spannung anwesend

sein. Verlassen Sie sich niemals ausschließlich auf die berührungslose Spannungsmessung. Die Isolierung, der Stecker usw. können die berührungslose Spannungsmessung sehr beeinflussen.

2. Wird Spannung erfasst, dann leuchtet die LED.

3. Halten Sie das Gerät während eines Tests von elektrischen

Lärmquellen (z.B. fluoreszierende und dimmbare Leuchten, Motoren usw.) fern. Diese Quellen können eine berührungslose Spannungsmessung und einen Fehltest auslösen.DVM903

In jedem Bereich, drücken Sie auf HOLD, um den Wert im Display festzuhalten. DH erscheint auf dem Display. Drücken Sie wieder, um zu verlassen.

Drücken Sie MAX/MIN, um den Mindest- oder Höchstwert zu blockieren. Halten Sie während 2 Sekunden gedrückt, um zu deblockieren.

10.12 RELATIV-MESSUNG

Drücken Sie REL, um den relativen Wert zu messen. Wählen Sie die automatische oder die manuelle Bereichswahl. Drücken Sie wieder, um zu verlassen. Diese Funktion funktioniert nicht für Hz/%-Messungen.

11. Batterie- und Sicherungswechsel

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien oder die Sicherung ersetzen.

• Setzen Sie eine neue Batterie ein, wenn " " im Display angezeigt wird.

• Sicherungen müssen normalerweise nur selten ersetzt werden. Eine defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers. Die Batterie ersetzen:

• Schalten Sie das Gerät aus.

• Entfernen Sie die Schraube auf der Rückseite des Gehäuses und öffnen Sie das Batteriefach vorsichtig.

• Entfernen Sie die alte Batterie und legen Sie eine neue ein.

• Schließen Sie das Gehäuse und schrauben Sie die Schraube fest. Batterie: 1 x 3.7 V-Batterie. Legen Sie die Batterie polungsrichtig ein. Sicherungen: F0.8 A/1000 V, 6.75 x 33 mm, F15 A/1000 V, 6.75 x 33 mm Verschließen Sie das Gehäuse wieder sorgfältig.DVM903

Funktioniert das Gerät beim Messen nicht mehr korrekt, dann ist die interne Sicherung defekt. Eine schwache Batterie kann zu ungenauen Messergebnissen führen. Ersetzen Sie Batterie regelmäßig. (Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des LCD-Displays, dann ist die Batterie schwach.) Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten. © URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.DVM903

• Cualquier gesto comercial no disminuye estos derechos. La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión). Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®- Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original- Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
