Typ produktu	Multimetr cyfrowy
Marka	Velleman
Model	DVM903
Wymiary	190 x 100 x 40 mm
Waga (z baterią)	320 g
Zasilanie	1 bateria 3.7 V (w zestawie)
Wyświetlacz	LCD 6000 punktów, 3 1/2 cyfry
Wybór zakresu	Automatyczny i ręczny
Główne funkcje	Napięcie AC/DC, prąd AC/DC, rezystancja, pojemność, częstotliwość, współczynnik wypełnienia, temperatura, test diody, ciągłość dźwiękowa, test baterii, detekcja NCV
Maksymalne napięcie (DC)	700 V
Maksymalne napięcie (AC)	700 V rms
Maksymalny prąd (DC/AC)	15 A (z dedykowanym gniazdem)
Maksymalna pojemność	99.99 mF
Maksymalna częstotliwość	9.999 MHz
Temperatura	-20 °C do 1000 °C (z sondą NiCr-NiSi)
Kategoria przepięciowa	CAT II 700 V / CAT IV 600 V
Stopień zanieczyszczenia	2
Ochrona bezpiecznikowa	F0.8 A/1000 V i F15 A/1000 V (6.75 x 33 mm)
Podświetlenie	Tak
Automatyczne wyłączanie	Tak
Przytrzymanie wyniku	Tak
Konserwacja i czyszczenie	Czyścić wilgotną szmatką i łagodnym detergentem. Nie używać rozpuszczalników.
Bezpieczeństwo	Odłączyć przewody przed otwarciem. Używać tylko określonych bezpieczników.
Części zamienne i naprawialność	Żadne części nie są naprawialne przez użytkownika. Skontaktować się ze sprzedawcą w sprawie części.
Informacje ogólne	Użytkowanie wewnętrzne, maks. wysokość 2000 m, temperatura pracy 0-40 °C, wilgotność <80% RH.

Często zadawane pytania - DVM903 VELLEMAN

Jak wymienić baterię w DVM903?

Wyłącz urządzenie, odłącz przewody, poluzuj śrubę komory baterii z tyłu, wyjmij zużytą baterię i włóż nową baterię 3.7 V, zwracając uwagę na biegunowość. Zamknij i dokręć śrubę.

Jakich bezpieczników użyć w DVM903?

Używane są dwa bezpieczniki: F0.8 A/1000 V i F15 A/1000 V, oba o wymiarach 6.75 x 33 mm. Używaj tylko bezpieczników o dokładnych specyfikacjach.

Jak zmierzyć napięcie stałe za pomocą DVM903?

Obróć pokrętło na zakres V (DC), podłącz czerwony przewód do gniazda VΩHz, a czarny do COM. Naciśnij SELECT, aby wybrać DC, jeśli to konieczne. Przyłóż sondy równolegle do obwodu. Odczytaj wartość na ekranie.

Jak sprawdzić ciągłość obwodu?

Ustaw pokrętło na pozycję Ω, a następnie naciskaj SELECT, aż pojawi się symbol ciągłości (dioda lub fala). Podłącz przewody (czerwony do VΩHz, czarny do COM). Brzęczyk włącza się, gdy rezystancja jest mniejsza niż 50 Ω.

Co oznacza symbol OL na wyświetlaczu?

OL oznacza 'Over Load' (przeciążenie). Wskazuje, że mierzona wartość przekracza wybrany zakres. Przełącz na wyższy zakres lub sprawdź, czy przewody są prawidłowo podłączone.

Jak używać funkcji NCV (bezdotykowe wykrywanie napięcia)?

Obróć pokrętło na NCV. Zbliż czujnik (górną część urządzenia) do przewodu. Brzęczyk włącza się, jeśli wykryte zostanie napięcie AC ≥ 90 V. Uwaga: wykrywanie może być zakłócane przez izolację lub źródła hałasu.

Jak zmierzyć prąd przemienny do 15 A?

Obróć pokrętło na zakres A~ (prąd AC). Podłącz czerwony przewód do gniazda 15A, a czarny do COM. Naciśnij SELECT, aby wybrać AC, jeśli to konieczne. Umieść multimetr szeregowo z obciążeniem. Nie przekraczaj 15 A i ogranicz czas pomiaru przy wysokich prądach.

Jak zmierzyć pojemność za pomocą DVM903?

Upewnij się, że obwód jest odłączony od napięcia, a kondensatory są rozładowane. Obróć pokrętło na F (pojemność). Podłącz czerwony przewód do VΩHz, a czarny do COM. Przyłóż sondy do zacisków kondensatora i odczytaj wartość.

Co zrobić, jeśli urządzenie nic nie wyświetla lub wyświetlacz jest słaby?

Najpierw sprawdź stan baterii. Jeśli pojawi się symbol słabej baterii lub podświetlenie jest słabsze, wymień baterię. Jeśli problem nadal występuje, sprawdź bezpieczniki. W razie potrzeby skontaktuj się ze sprzedawcą.

Czy mogę używać DVM903 do pomiarów w domowej instalacji elektrycznej?

Tak, ale przestrzegaj kategorii: DVM903 jest certyfikowany jako CAT II 700 V i CAT IV 600 V. Do standardowych gniazdek sieciowych (CAT II) można mierzyć do 700 V. Do zewnętrznych przyłączy elektrycznych (CAT IV) ogranicz się do 600 V. Zachowaj szczególną ostrożność przy napięciach > 60 V DC lub 30 V AC rms.

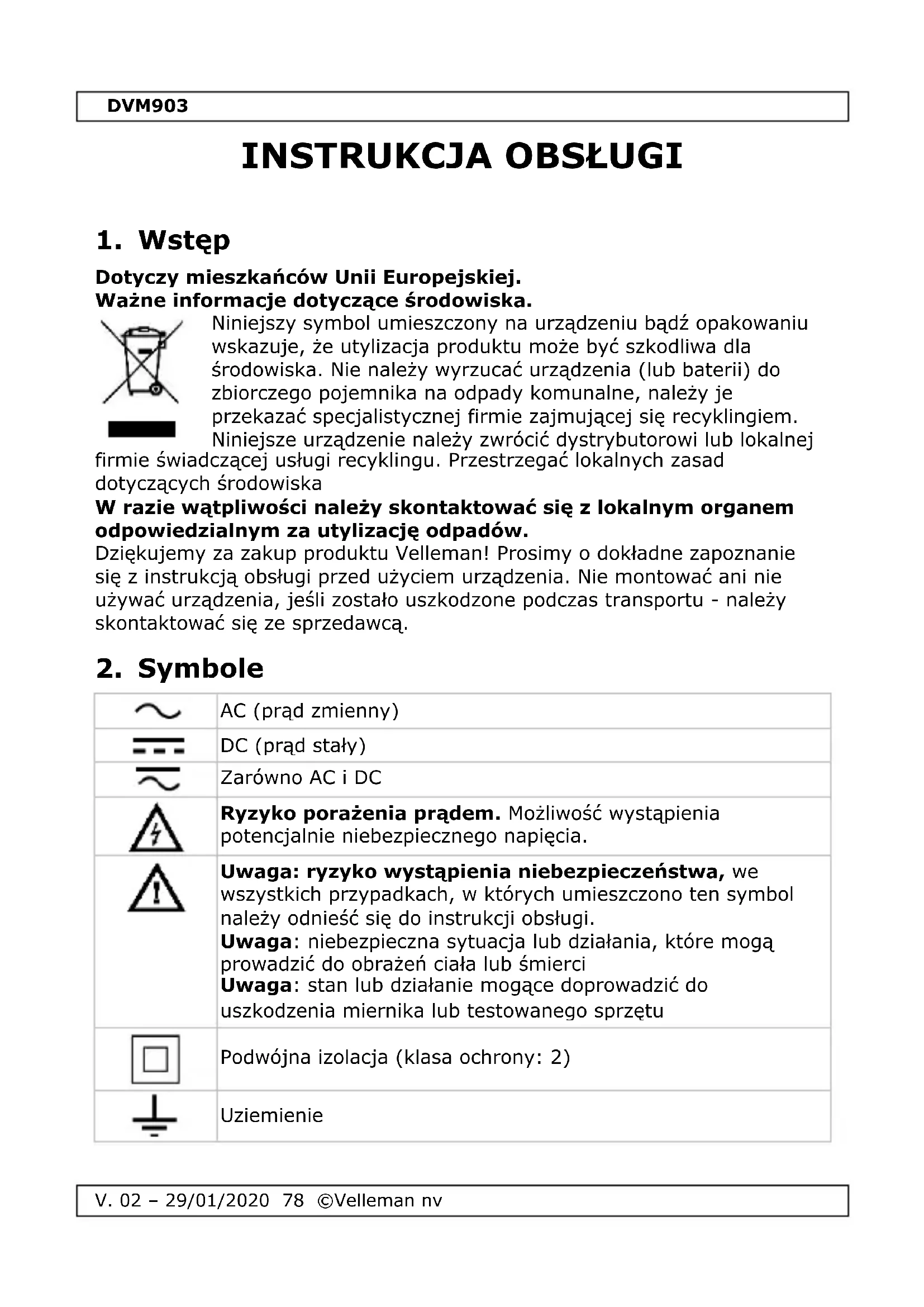

INSTRUKCJA OBSŁUGI DVM903 VELLEMAN

Dotyczymieszkańczy Uni i Europejskiej. Wąze informacja dotyczne sądowiska.

Niniejszy symbol umieszczony na urzadzeniu bzwź opakowaniu wskazuje, ze utylizacja produktuMZszkodliwa dla srodkowska. Nie naleź wyrzuć urzadzenia (lub baterii) do zbiorczego pojemnika na opdady komunalne, naleź je przyzekazać spezialistycznej firmie zajmu共产党员 się recyklingiem. Niniejsze urzadzenia naleź zworcić dystrybutorowy lub lokalnej

firmie swiadczacej uslugi recycl Klingu. Przestrzegać lokańych zasad dotycznych srodowiska

W razie wątpliwość naleź skont⁺tawkć są z lokalnym organem odpowiedzialnym za utriz⁺ćę od⁺padów.

Dziekujemy za zakup produktu Velleman! Prosimy o dokladne zapoznanie sie z instrukcja obslugi przyzed uzyciem urzadzenia. Nie montować aniNie uzywać urzadzenia, jestli zostano uszkodzone podczas transportu - naleź skontaktivość sie ze spreżawca.

2. Symbole

~	AC (pradt zmienny)
=	DC (pradt stały)
~	Zarówno AC i DC
4	Rzyzyko porȩzenia prȩdem. Mnżliwość wyst.Apienia potencjalnie niebezemiecznego napięcía.
!	Uwaga: ryzyko wystApienia niebezemieczne自主, we wszymstkich przypadkach, w krórych umieszczono ten symbolNSE wy odniać są do instrukcji obstugi.Uwaga: niebezemieczna sytuacja lub działania, króre moga prowadzić do obrażćciała lub smierciUwaga: stan lub działanie mogace doprowadzić do uszkodzenia miernika lub testowanego sprzȩtu
	Podwojna izolacja (klasa ochroy: 2)
=	Uziemienie

DVM903

Bezpiecznik

Kondensator

Dioda

Ciąȩść

3. Informacja ogólne

Prosze zapoznać są informacjami w częsci Ustugi i gwarancja jakosci Velleman® na koncu niniejszej instrukcji.

	Ten symbol wskazuje: Naležy zapoznać są z instrukcja obstrugi Nieznajomość instrukcji obstrugi są prowadzić do uszkodzenia mienia, obrażćciała lub smierci.
	Ten symbol wskazuje: Niebezpiecieznstwo Niebezpieczna sytuacja lub działania, które mogość prowadzić do obrażćciała lub smierci.
	Ten symbol wskazuje: Rzyzyk wystapienia niebezpiecieznstwa/powstania szkód Rzyzyk wystapienia niebezpiecznej sytuacji lub działan, mogacitych prowadzić uszkodzenia mienia, obrażćciała lub smierci.
	Ten symbol wskazuje: Uwaga; waźne informacja Zignorowania niniejszych inform⁺ci są prowadzić do siebezpiecznych sytu⁺ci.
	UWAGA: Aby unikné prorażenia prȩdom elektrycznym, przy otwarciem odubowy kaźdorazowo sąȩzy odźacyć przyzewody pomiarowej. Aby zapobiec zagrożeniu pozarowemu, uzywać wyłącznia bezpieczników o parametrach okreslonych w niniejszej instrukcji. Uwaga: patrz ostrze**) na gnieźcie baterii.
	Unikać zbyt niskich i wysokich temperatur, jak现阶段**) duźych wahan⁻temperatury. W przypadku przenoszenia urzadzenia z zimnégo do cieplęgojejmięsca, pozostawić je wyłączone do momentuosiagnęcia temperatury pokojowiej. Pomość to zapobiec kondens⁺ci i blądom pomiarowyym.

DVM903

Chronić urzadzenia przystębaty wzwirka z uzytkowaniem niedrzejne wzwirka z uzytkowaniem niedrzejne wzwirka z uzytkowaniem niedrzejne wzwirka z uzytkowaniem niedrzejne wzwirka z uzytkowaniem niedrzejne wzwirka z uzytkowaniem niedrzejne wzwirka z uzytkowaniem niedrzejne wzwirka z uzytkowANI. Uzytkownikami. Rzyzyko porañenia prȩdekem elektrycznym podcjaz y uzajdujacych są pod napięciem aleźny zachowania szcżegrólny ostrożnosć. W urzadzeniu nie wysteuropałąsci, króre mogą być serwisowej przystębaty prȩdekem elektrycznych odwodów znilsny odśrodki zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje ZWOJUZI KAT. IV. Patrz §7 Kategorie przeciowa/instalacji. Naleźdy doklady przystębaty są czȩcie zwoje sze zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje

Stosoweć urzadzenia wy)—czynie zgodnie z)—przȩznaczenia uzywanie urzadzenia w niedrozwalony sposob spowoduje uniew)—nienie gwarancji. Gwarancja nie obejmude uszkodźne spowodanych nieprzestrzeganiem ninejszej instrukcji, a sprzemawca nie ponosi odpowiedzialnosci za wyncłęe uszkodzenia lub problemy.

4. Konserwacja

W urzadzeniu nie wystepuja czosci, ktore moga byc serwisowane przyzkownika.

W sprawie serwisowania i/lub częsci zamiennych naleź wzwrocić są do autoryzowanego sprezedawcy.

Przed podęciem jakichkolwiek prac konserwacyjnych naleź y odźczyć przyzwiedy pomiarowe od gniaźd.

Instrukcje dotyczne wymiany baterii lub bezpiecznika znajduja sie w §11

Wymiana baterii i bezpieczników.

Do czyszczenia miernika nie stosowej materiały sciernych ani

rozpusczalników. Uzywać wilgotnej szmatki ilagodnego detergentu.

5. Podczas uzytkowania

Rzyko porañenia prámem elektrycznym podczas przy z

urzadzeniem. Podczas pomiaru parametrów obwodów znajdujaciousch sie pod napieciem naleź zachować szczególna ostrożnosć.

• Jesli urzadzenie jest stosowane w sposob niedrwzgldeyniony przyez producenta, ochrona, ktora zapewnia urzadzenie,MZe byc oslabiona.
• Ze wźględów bezpieczędwa nigdy nie przyekraczać wartosci granicznych. Wartosci graniczne wyszczególnio oddzielnie w specyfikacjach dla kȩdego zakresu pomiarowej.
• Nie dotykać nieduzywanych zacisków, sąželi miernik jest podłoczony do testowanego obwodu.
• Nie nalezy uzywać miernika do instalacji KAT. II w celu mierzenia napié mogązych przykraczać margines bezpieczędstwa 600 V powyzej uziemienia.

Nie naleź uzywać miernika do instalacji kategorii IV (KAT. IV) w przypadku mierzenia napięc mogąch przyzekraczać margines bezpieczędsta wynoszamy 300 V powyȩj uziemienia.

• Jeźeli rąd mierzonej wielkość jest niedznany przyded pomiarem, ustawić przyłącznik wyboru zakresu w pozycji maksymalnej.
• Przed zmiana pozycji przyȩćznika wyboru zakresu w celu zmiany funkci naleź y odźćzyc przyzewody pomiarowe od testowanego obwodu.
• Podczas wykonywania pomiarów na odbiornikach TV lub obwodach rozdzielczych naleź pamiętac, ze wysokie napiecia impulsowej wystepujuce w punktach pomiarowych moga spowodowej uszkodzenia miernika.
• Zachować ostrożnosć przy pomiarach napiȩcia wyźSZego niz 60 Vdc lub 30 Vac rms. Podczas pomiaru palce musza znajdowej są poza krawędziami ochronnymi sondy pomiarowej.
• Nie dokonywać pomiarów rezystancji, parametrów diod ani ciągłeci w obwodach pod napieciem. Upewnić sie, ze wszystkie kondensatory w obwodzie zostały Rozladowane.

6. Informacja ogólne

Patrz rysunki na stronie 2 niniejszej instrukcji:

1. Wyswietlacz

LCD, 7 segmentów, 3 12 cyfry

1. Przyciski funkcyjne

2. Pokretto

3. Gniazdo "15 A"

Umiescić czerwony przyzwód pomiarowy w tym zączu, aby zmierZYc prad maks. 15 A.

1. Gniazdo "VΩHz"

Umieść czerwony (dodatni) przywość pomiarowy w tym zȩczu, abyzmierzyć napiȩcie, rezystancje i czestotliwość.

1. Gniazdo "COM"

Umiesci czarny (ujemny) przywod pomiarowy.

1. Gniazdo "μAmA"

Umieść czerwony (dodatni) przywośd pomiarowy w tym gnieźcie, abyzmierzyć wartość prȩdu (za wyjatóckiem 15 A).

7. Kategorie przypeęciowa/installacje

Multimetry cyfrowe są kategoryzowane wedlug ryzyka wystepowania oraz poziomu przypiecie przyjecciowego, które要去 pojawic sie podczas pomiaru. Stany przyjecciowe to krótkotrwale przypeptywy energia elektrycznej wywoływne w ukaladzie, np. na skutek uderzenia pioruna w linie wysokiego napięcia.

Zgodnie z norma EN 61010-1 obowiazuju nastepujuce kategoriè:

KAT I	Mierniki kategorii I są przyznaczone do pomiaru parametrów chronionych obwodów elektronicznych bez bezposćredniego podłączenia do sieci, np. obwody urȩdźne elektronicznych, sygnaty sterujuce itp.
KAT. II	Mierniki kategorii II są przyznaczone do pomiaru ukuładów kategorii I oraz urȩdźneaddresses, podłączonych do sieci za pomoczą wtyczki, jak równieź obwodów do uzytku domowego, o ile dany obwód znajduje są w odlegloiść co najmiej 10 m od ukuładu kategorii III lub 20 m od ukuładu kategorii IV. Np. spreźtgospodarstwa domowego, urȩdzenia przeność itp.
KAT. III	Mierniki kategorii III są przyznaczone do pomiaru ukuładów kategorii I i II oraz urȩdźneaddresses, podłączymiaddresses, znajdujacje są w odlegloiść co najmiej 10 m od ukuładu kategorii IV, oraz pomiaru parametrów spreȩtu Rozdzielczygo (skrzynki bezpiecznikowe, obwody oświetleniowe, piecyki elektryczne).

DVM903

KAT. IV

Mierniki kategorii IV są przyeznacja do pomiaru ukuładów kategorii I, II i III oraz glównych zródek zasilania. Naleź yamy są przyetyć, są do pomiaru parametrów spreȩtu z przyzewodami zasilajycymi instalowanymi na zewnatrz (instalacja nadziemna lub podziemna) naleź uzywać mierników kategorii IV.

Uwaga:

Niniejsze urzadzenia zaprojektowano zgodnie z norma EN 61010-1, kategory instalacyjna II (KAT. II) 700 V i kategory instalacyjna III (KAT. IV) 600 V. Oznacza to, ze obowychuja pewne ograniczenia w zakresie stosowania urzadzenia, zwiazane z napięciem i wzrostami napiȩcia, które moga wystapić w stosowanych uładach. Patrz powyźsa tabela.

Urzadzenia jest przyznaczone wyłącnie do pomiarów ukuładow o napięciu maks. 700 V w kategorii III (KAT. III) i maks. 600 V w kategorii IV(KAT. IV

8. Stopien zanieczyszczenia

Norma IEC 61010-1 okresla rożne stopnie zanieczyszczenia uładów, w przypadku których naleź stosowej odpopowiednie zabezmieczenia w celu zapewnienia bezpieczędsta. Silniej zanieczyszczone ułady wymagajuwcjez liczby zabezmiecznej, natomiast rodzaje stosowanych zabezmieczne zaleź glównie od wąsciwość materiały izolacyjniych oraz obudowy. Stopién zanieczyszczenia okreslony dla DVM wskazuje, w jakich uładach urzadzenia sąbć beźćstowane.

Stopień zanieczyszczenia 1	Brak zanieczyszczenia lub wyłącznie zanieczyszczeniaSuche bez wąsciwość przywodźycych. Zanieczyszczenia nie wyworajźadnego wptywu. (wystepuju wyłącznie wobudowach hermetycznych).
Stopień zanieczyszczenia 2	Wystepuju wyłącznie zanieczyszczenia bez wąsciwość przywodźycych. NiekiedyMZ gość wystepowej przywodnictwo na skutek kondensacji (niniejsza kęgaria obejmuye pomieszczenia mieszkalne i biurowe).
Stopień zanieczyszczenia 3	Wystepuju zanieczyszczenia o wȩsciwośćciach przywodźycych lub zanieczyszczeniaSuche bez wąsciwość przywodźycych, króre na skutek kondensacj moga staćsi przywodźcie. (Środowiska przyemysłowie i majace kontakt z powietrzem zewétrzynm, ale chronione przydzielaniem opadów atmosferycznych).

DVM903

Stopien
zanieczyszczenia 4

Zanieczyszczenia powodujace staße przywodzenia pradu - pyły przywodźace, deszcz lub snieg (odkryte sądowiska zewétrzne, sądowiska o wysokim poziomie wilgotnosci lub duzych stężeniach drobnych czastek).

Uwaga: Niniejsze urzadzenie zaprojektowano zgodnie z norma EN 61010-1 dla stopnia zanieczyszczenia 2. Oznacza to, ze obowiazuja pewne ograniczenia w zakresie stosowania urzadzenia zwiazane z zanieczyszczeniem, które besoin wystapić w stosowanych uładach. Patrz powyźsa tabela.

Niniejsze urzadzenie jest przyznaczone do pomiarowy wyłącznie w ukaladach o stopniu zanieczyszczenia 2.

9. Specyfikacja

Urzadzenie nie jest skalibrowane fabrycznie!

Przepisy dotyczne srodowiska pracy:

PrzyrzadMZebyc stosowany wyacznie do pomiarow w srodowiskach kategorii I, II, III i IV (patrz 7

PrzyrzadMZoBeyCstosowanywyIacZnieWsrodowiskachostopniuzanieczyszczenia2 (patrz 8

Idealne warunki robocze:

temperatura: 0^ C - 40^ C (32°F - 104°F)

wilgotnosc względna: maks. 80% RH

wysokość n.p.m.: maks. 2000 m (6560 st)

napiecie 700 V

zabezpieczenie bezpiecznikiem

F0.8 A/1000 VDC, 6.75 x 33 mm

F15 A/1000 VDC, 6.75 x 33 mm

zasilanie. 1 x 3,7 V (w zestawie)

wyświetlacz LCD, wartość do 6000

tryb przyȩczania zakresów .... automatyczny/rewczny

bręczyk ciagłość tak

testowanie diod . tak

wskaznik niskiego poziomu baterii .tak

Zapamietywanie danych .

podswietenie. take

automatyczewylaczanie tak

wymiary. 190 x 100 x 40 mm

waga (z bateria) 320 g

warunki przechowywania

temperatura od -20°C do 60°C

wilgotnosc < 90 % RH

sonda pomiarowa ...... KAT. II 700 V/ KAT. IV 600 V, 15 A; L = 90 cm

klasa IP .IP20

9.1 NAPIECIE DC

Δ	Nie dokonywać pomiaru obwodów, które mogość znajdowej są pod napiȩciem > 700 VDC lub > 700 VAC
zakres	rozdzielczność	doklatnosć
600 mV	0,1 mV	± (0,5 % + 2)
6 V	1 mV
60 V	10 mV
600 V	100 mV
700 V	1 V	± (0,8 % + 2)

Zabepieczenia przyȩzuminiumowe: 700 V DC lub AC rms

Impedancja: 10 MΩ

9.2 NAPIECIE AC

Δ	Nie dokonywać pomiaru obwodów, które mogość znajdowej są pod napiȩciem > 700 VDC lub > 700 VAC
zakres	rozdzielciezość	doklidnosć
6 V	1 mV	± (0,8 % + 3)
60 V	10 mV
600 V	100 mV
700 V	1 V	± (1,2 % + 3)

AC true RMS

Zakres czestotliwość: 40 Hz-2 kHz

Zabepieczenie przyȩzędniowe: 700 V DC lub AC rms

Impedancja: 10 MΩ

9.3 PRAD STALY DC

A	Nie dokonywać pomiaru obwodów, które mogość znajdowej są pod napiȩciem > 700 VDC lub > 700 VAC
zakres	rozdzielczyść	doklidnosć
600 μA	0,1 μA	± (1,2 % + 2)
6 mA	1 μA
60 mA	10 μA
600 mA	100 μA
15 A	10 mA	± (2,0 % + 3)

Zabepieczenie przyȩzeniowe: bezpiecznik F0,8 A/700 V, bezpiecznik

F15 A/700 V

Maks. prad ustalony testu ciagego winosi 1 A

9.4 PRAD ZMIENNY AC

Δ	Nie dokonywać pomiaru obwodów, które mogość znajdowej są pod napiȩciem > 700 VDC lub > 700 VAC
zakres	rozdzielczyść	doklatnosć
6 mA	1 μA	± (1,5 % + 3)
60 mA	10 μA
600 mA	100 μA
15 A	10 mA	± (2,5 % + 5)

AC true RMS

Zakres częstotliwość: 40 Hz-2 kHz

Zabepieczenie przyȩzeniowe: bezpiecznik F0,8 A/700 V, bezpiecznik F15 A/700 V

Maks. prad ustalony testu ciagego winosi 1 A

9.5 REZYSTANCJA

Δ	Nie dokonywać pomiarów rezystancji w obwodach znajdujȩzych są pod napiȩciem
zakres	rozdzielczość	doklidnosć
600 Ω	0,1 Ω	± (1,0 % + 3)
6 kΩ	1 Ω	± (1,0 % + 2)
60 kΩ	10 Ω
600 kΩ	100 Ω
6 MΩ	1 kΩ
60 MΩ	10 kΩ	± (1,5 % + 3)

Zabepieczenie przyȩzędniowe: 700 V DC lub AC rms

9.6 POJEMNOsC ELEKTRYCZNA

Δ	Nie dokonywać pomiarów pojemność elektrycznej w obwodach znajdujȩch są pod napiȩciem
zakres	rozdzielczyść	dokładnosć
9,999 nF	1 pF	± (3,0 % + 10)
99,99 nF	10 pF	± (2,5 % + 5)
999,9 nF	100 pF
9,999 μF	1 nF
99,99 μF	10 nF	± (5,0 % + 10)
999,9 μF	100 nF	± (10,0 % + 20)
9,999 mF	1 μF
99,99 mF	10 μF

Zabepieczenia przyȩzenciowe: 700 V DC lub AC rms

9.7 PARAMETRY DIOD I CIAGLOŚC OBWODU

zakres	Nie dokonywać pomiarów parametrów diod ani ciąȩsci w obwodach znajdujnych są pod napiȩciem
	opis	warunki testowe
	wyświetlacz wskazuje przyblżone napiȩcie przyzewodzenia diody	prȩd DC w kierunku przyzewodzenia ± 1,5 μA napiȩcie wsteczne DC ± 4 V
	wbudowy brȩćczyk sączama są przy rezystancji < ± 50 Ω	napiȩcie jałąwe ± 2 V

Zabepieczenie przyȩzenciowe: 700 V DC lub AC rms

9.8 CZESTOTLIWOŚC

A	Nie dokonywać pomiarów częstotliwość w obwodach znajdujnych są pod napiȩciem.
zakres	rozdzielczość	dokładnosć
9,999 Hz	0,001 Hz	± (0,1 % + 5)
99,99 Hz	0,01 Hz
999,9 Hz	0,1 Hz
9,999 kHz	1 Hz
99,99 kHz	10 Hz
999,9 kHz	100 Hz
9,999 MHz	1 Hz

Czulość: sygnat sinusoidalny 0,6 V rms, 1,5 V rms dla 9,999 MHz
Zabezpieczenie przyȩzędniowe: 700 V DC lub AC rms

9.9 CYKL PRACY

0,1-99%: ± (2,0% + 2), czestotliwość < 10 kHz
Czułość: sygnat sinusoidalny 0,6 V rms
Zabezpieczenie przyȩzenciowe: 700 V DC lub AC rms

9.10 TEMPERATURA

zakres	dokladnosć		rozdzielczość
°C/°F	od -20 do 150 °C	± (3 °C + 1)	1 °C/1 °F
	od -4 do 302 °F	± (5 °F + 2)
	od 151 do
	1000 °C	± (3 % + 2)
	od 303 do	± (3 % + 3)
	1832 °F

czujnik NiCr-NiSi

Zabepieczenie przyȩzędniowe: 700 V DC lub AC rms

9.11 TEST BATERII

zakres	dokladnosć	prȩd obciażeniowy	rozdwielczność
1,5 V	± (5,0 % + 5)	50 mA	1 mV
9 V		5 mA	10 mV

Zabepieczenie przyȩzieniowe: bezpiecznik F0,8 A/700 V

Wbudowany bręczyk wyemitujue sygnat dzwiekowy po wykrciu napiędia.

10. Obsługa

10.1 POMIAR NAPIECIA AC + DC

Nied dokonywać pomiaru obwodów, które mogość znajdować są pod napiȩciem > 700 VDC lub > 700 VAC

Zachować szczególny ostrożnosć podczas pomiarowy napiȩcia o wartośćciach przybekraczajycych 60 VDC lub 30 VAC rms. Podczas pomiaru palce naleź y umieść poza krawędziami ochronnymi sond pomiarowych!

1. Ustawic Pokrto w wybranej pozycji "mV" lub "v".
2. Podźaczyc czerwony przyzwód pomiarowy do gniażda „VΩHz", a czarny do gniażda „COM".
3. Nacisnac SELECT,aby wybrac pomiar "DC" lub "AC"
4. Podlączyć przyzewody pomiarowej do testowanego obwodu.
5. Odczytać z ekranu LCD wartosci napięcia oraz biegunowych czerwonego przyzewodu pomiarowej.

DVM903

1. W zakresie AC nacisnac "Hz%, aby przyperowadzić pomiar czestotliwość lub wspołczynnika wypelmenia.

Uwagi

• Jeżeli zakres nie jest znany, ustawić wysocki i stopniowo zmiejejszać.
• Przekroczenia zakresu jest syngnalizowej wyświetlaniem OL lub -OL. Ustawic wyźysz zakres.
  Maksymalny napieciem wejsciowywynosi 700V rms.

10.2 POMIAR PRADU DC

Nie dokonywać pomiaru obwodów, które moga znajdować są pod napieciem >700 VDC lub >700 VAC

Zachowa szczególny ostrożnosć podczas pomiarów napiȩcia o wartosciach przyekraczajacych 60 VDC lub 30 VAC rms.

Podczas pomiaru palce nalezy umieść poza krawędziami ochronnymi sond pomiarowych!

1. Ustawic Pokretto w wybranej pozycji " A≈ " , " mA ≈ " lub " A ≈ ".
2. Podźaczyc czerwony przyzwód pomiarowy do gniazda „μAmA", a czarny do gniazda „COM" (do pomiarów w zakresie 600 mA i 15 A czerwony przyzwód naleź przyźaczyc do gniazda „15A").
3. Nacisnac SELECT,aby wybrac pomiar "DC" lub "AC"
4. Otworzyć obwód, w ktorym ma byc mierzony prad i podłacZYC SZEREGOWO przyzwody pomiarowe.
5. Odczytać z ekranu LCD wartość prȩdu oraz biegunowych czerwonego przyzewodu pomiarowej.
6. W zakresie AC nacisnac "Hz%, aby przypegowadzić pomiar czestotliwość lub współczynnika wypelmnioia.

10.3 POMIAR REZYSTANCJI

Nie dokonywać pomiarów rezystancji w obwodach znajdujycych są pod napieciem. Upewnić są, ze wszystkie kondensatory w obwodzie zostały Rozladowane.

1. Ustawic Pokretto w wybranej pozycji "O-
2. Podźaczyc czerwony przyzwód pomiarowy do gniażda "VΩHz", a czarny do gniażda "COM".
3. Podłaczyc przyzewody pomiarowe do testowanego rezystora i odczytać wartosci z wyświetlacza LCD.

10.4 POMIAR POJEMNOŚCI ELEKTRYCZNEJ

Nie dokonywać pomiarów pojemnosci elektrycznej w obwodach znajdujacych są pod napieciem. Upewnić są, ze wszystkie kondensatory w obwodzie zostaly roźadowane.

1. Podłaczyc czerwony przyzwód pomiarowy do gniażda "VΩHz", a czarny do gniażda "COM".
2. Ustawic Pokretto odpowiednej pozycji zakresu "H".
3. Podłaczyć przyzewy pomiarowe do testowanego zródrę i odczytać wartość z wyświetlacza LCD.

10.5 TEST DIOD I CIAGLOŚCI OBWODU

Nie dokonywać pomiarów parametrów diod ani ciąȩsci w obwodach znajdujacych sie pod napieciem. Upewnić sie, ze wszystkie kondensatory w obwodzie zostaly rożadowane.

1. Podłaczyc czerwony przyzwód pomiarowy do gniazda "VΩ", a czarny do gniazda "COM".
2. Ustawic przyȩcznik wyboru w wybranej pozycji "Ω+".
3. Nacisnac "SELECT", aby wybrać pomiar parametrów diod lub ciągosci z sygnalizacja dzwiekowa.
4. Podźaczyc czerwony przyzewód pomiarowy do anody, a czarny do katody testowanej diody w celu przypegowadzenia pomiarów. Pojawi są przyblżony spadek napięcia w kierunku przywodzenia na biodzie. Podźaczyc przywodny pomiarowe do dwóch konćów testowanego obwodu w celu przypegowadzenia pomiaru ciąȩsci. Jeśli obwód jest piągly, wbudowy brȩczyk wyemituju sygnat dzwiekowy.

10.6 POMIAR CZESTOTLIWOŚCI I WSPÓŁCZYNNIKA WYPEŁNIENIA

Nie dokonywać pomiarów czestotliwość ani ciągłeci w obwodach znajdujnych są pod napieciem. Upewnić są, ze wszystkie kondensatory w obwodzie zostaly rożadowane.

1. Ustawic Pokrto w pozycje "Hz"
2. Podźaczyc czerwony przyzwód pomiarowy do gniażda "VΩ", a czarny do gniażda "COM".
3. Nacisnac "Hz%, aby wybrać pomiar czestotliwość lub wspólczynika wypelnienia.
4. Podłaczyc przyzewy pomiarowe do testowanego zródrę i odczytać wartość z wyświetlacza LCD.

DVM903

10.7 POMIAR TEMPERATURE

1. Podłaczyc czerwony wtyk bananowy do gniażda "VΩHz", a czarny do gniażda "COM".
2. UstawićPokretto w pozycji ^ / ^ ^
3. Nacisnac SELECT,aby wybrac pomiar ^ C lub ^F
4. Umiescić sonde w miejscu, w ktorym ma zostać dokonany pomiar i odczytaćwynik z ekranu LCD.

10.8 TEST BATERII

1. Podźycyczć czerwony przyzwód pomiarowy do gniażda „μAmA”, a czarny do gniażda „COM".
2. Ustawic Pokrto w pozycji 1,5V'' 9V'' lub 12V''
3. Umiescić sonde w miejscu, w ktorym ma zostac dokonany pomiar i odczytaćwynik z ekranu LCD.

1. Ustawic Pokretto w pozycji "NCV".
2. Urzadzenie nalezy trzymac w taki sposob, aby seinen górnac częsć była wysrodkowana pionowo i poziomo oraz stykała są z przyzewodem. Przy napȩciu ≥ 90 V AC rms wbudowy bręczyk wyemituju sygnat dzwiekowy.

Uwagi

1. Nawet gdy bręczyk nie emituje sygnału dzwiekowygo, napiecie要去 nadal wystepować. Aby okresić obecność napiecia, nie mayna polegać wyłącznie na bezDOTykwym wykrywaniu napiecia. Dziatrażie wykrywania要去 zialeść od konstrukcji gniaźda, grubość izolacje oraz innego rodzaju i innych czynników.
2. Gdy zaciski wejsciowe miernika wykryja napiecie, pod wptywem obecnego napiecia,要去 zapalic sie rowniez wskaźnik pomiaru napiecia.
3. Podczas testów naleź trzymać urzadzenia z dala odźródeł szumu elektrycznych, np. swietłowek i sciemniaczy, silników itp.źróda temoga uruchomic wykrywanie NCV i uniewañnic test.

10.10 ZAPAMIETYWANIE DANYCH

Niezależnie od zakresu nacisnac HOLD, aby zablokować wartosć na wyświetlaczu. Na wyświetlaczu pojawi są symbol DH. Nacisnac ponownie, aby wyjsć.

10.11 ZAPAMIETYWANIE WARTOSCI MAKS./MIN.

Nacisnac MAX/MIN, aby zablokować wartośćminimalna lub maksymalna. Przytrzymać przy bez 2 sekundy, aby odklokać.

10.12 POMIAR WZGLEDNY

Nacisnac REL, aby zmierzyc wartosc względna. Tryb automatycznégo ustawienia zakresudoğanzmienic na reczny. Nacisnac ponownie, aby wyjsc. Funkcja taNie działa w przypadku pomiaru Hz/%.

11. Wymiana baterii i bezpiecznika

Δ	UWAGA: Aby unikonć porażenia prȩdom elektrycznym, przy otwarciem obudowy kaźdorazowo sąȩzy odłączyć przyzewody pomiarowe. Aby zapobiec zagrożeni u pojarowemu, uzywać wyłącznie bezpieczników o parametrach okreslonych w niniejszej instrukcji. Uwaga: patrz ostrzeżenie na gnieźcie baterii
Ø	W urzadzeniu nie występuja czȩci, króre moga być serwisowej przyez uzytkownika. W sprawie serwisOWANIA i/lub czȩci zamiennych sąȩzy zwrócić są do autoryzowanego sprezedawcy.
Δ	Prźed wymianą bateri li lub bezpieczników odłączyć przyzewody pomiarowe i wyȩć z zacisków pomiarowych.

• Po wyświetleniu sie "E+!" naleź wymienić baterie.
• Bezpieczniki rzadko wymagaja wymiany - przypealienie są bezpiecznika niemal zawsze jestwynikiem będu ludzkiego.

Wymiana baterii:

• Wylaczyc miernik.
• Odkrecić znajdujăcă siez tylu šrubes i ostrożnie otworzyc obudowe.
  Wyjac stara baterie i wlozyc nowa.
  Zamknac obudowe i dokrcic sruba.

Bateria: 1 × 3,7 ~V , zworocu wagene na prawidtowa biegunowosc

Bezpieczniki: F0.8 A/1000 V, 6.75 x 33 mm, F15 A/1000 V, 6.75 x 33 mm
Przed uzyciem miernika upewnić sie, ze obudowa jest szczelnie zamknięta i umieść potkrywo ochronna na sąjecu.

12. Wykrywanie i usuwanie usterek

Ježeli urzadzenie podczas pomiaru działa nieprawidów, oznacza to usterkę wewétrzndo bezpiecznika.

Naleź pamiętac, ze niski poziom baterii sąrowic do nowyckiwoch wyników pomiarów. Baterie daneź regularnie wymieniac.

(Wskazówka: obnizona jasnosć podswietlenia/ekranu LCD oznacza niski poziom naładowania baterii.)

Naleź uzywać wyłącznie oryginialnych akcesoriów. Firma Velleman niv nie ponosi odpowiedzialnosci za uszkodzenia lub urazy winikajace z (niewośćwo) korzystania z niniejszego urzemdenia. Aby uzyskać wieść informaci dotycznych produktu oraz najnowsza wersje niniejszej instrukcj, naleź odwiedzić nasza strone internetowa www.VELLEMAN.eu. Informacja zawarte w niniejszej instrukcj obstrugi mogą ulec zmieanie bez wczȩnejszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Włascielem spraw autorskich do niniejszej instrukcjji jest firma Velleman nv. Wszelkie prawa są zastrzezone na calym swiecie.

Zadna częsć niniejszej instrukcji nie sąbz kopiowana, powielana, thumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposob) bez wczȩnsiejszej pisemnej zgody wąsćciela spraw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman 們 uslugi igwarancja jakosci

Od czasu zalożenia w 1972, Velleman® zdobył bogate doswiadczenie w dziedzinie swiatowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spelniaja surowe wymagania jakosciowe oraz wypelniaja normy i dyrektywy obłowiazujuce w krajach UE. W celu zapewniena najwyzszej jakosci naszych produktów, przechodźone regularne oraz dodatkowy wyrywkowe badania kontrolni jakosci, zarowyno naszego wewétrznego;dzielu jakosci jak rawnieź wyspecializowanych firm zewétrznych. Pomimo dołozenia wszelkich staran czasem moga pojawic sie problemy techniczne, prosimy odwoćsie do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczę gwarancji:

- Produkt nie podlega naprawie gwarancyjnej:

• Wszystkie produkty konsumenckie podlegaja 24-miesiecznej gwarancji na wady produktyjne i materiaływe od daty zakupu.
• W przypadku, gdy usterka jest niemożliwa do usuniecia lub koszt usuniecia jest nadmiernie wysocki Velleman ®MZe zdecydownik o wymianie artykulu na nowy, wolny od wad lub zwroćic zaplacona kwote. Zwrot gotłowkiMZejejnek nastapić
  z uwzgldehnieniem ponizszych warunkow:
• zwrot 100% ceny zakupu w przyppadku, gdy wada wystapila wciagu pierwszego roku od daty zakupu i dostawy
• wymiaria wadliwogo artykuu na nowy, wolny od wad z odplatzność 50% ceny detalicznaj lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystapita w drugim roku od daty zakupu i dostawy.
• gdy wzystkie bezposrednie lub posrednie szkody spowodOWane są dzialaniem czynników srodowiskowych lub losowych (np. przyez utlenianie, wstrzasy, upadki, kurz, brud,...), wilgotnosci;
• gwarant nie ponosi oppowiedzialnosci za szkody winikajacych z utraty danych;
• produkty konsumenckie, czeci zamienne lub akcesoria podatne na process starzenia,wynikajacego z normalnégo uzytkowania, np: baterie (ladowalne, nieladowalne, wbudowane lub wymienne), zarowyki, paski napedowe, gumowe elementy napedowe...(nieograniczona lista);
• usterkawynika zdzialania pozaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub kleski zwyiołowej, itp.;
• usterkawynika z zaniebedban eksploatacyjnych tj. umyslne badz nieumyslne zaniechanie czyszczenia, konserwacci, wymiany materialow ekspolatacyjnych, niedbalstwa lub z niewlasciwo go obchodzenia sie lub niedgodnego uzytkowania z instrukcja producenta;
• szkody wynikajace z nadmiernego uzytkowania gdy nie jest do体系建设 przycznych tj. dzialnosc komerycjna, zawodowa lub wspolne uzytkowanie przy bez wiele osob - okres obrowiazywania gwarancji zestanie obniżony do 6 (sześć) miesiecy;
  -Szkodwynikajacezezlezabezpieczonejwyslikiproduktu;
• Wszelkie szkody spowodowane przy nieautoryzowanaprawe, modyfikacja, przerobke produktu przy czosoby trzechiejak rawnież bez pisemnej zgody firmy Velleman®.
• Uszkodzony produkt musi zostac dostarczony do sprzedawcy ® Velleman, solidnie zapakowy (najlepiej w oryginalnym

opakowaniu), wraz z wyposażem i jakim produkt zostal sprzedany. W przypadku wysylki toward w opakowaniu innym niz oryginalnym ryzyko uterki produktu oraz unto skutki przechodzna waściciela produktu. Wraz z niesprawnym produktem naleź dołaczycjasny i szczegółow opisJaków uterki, wady;

• Wskazówka: Aby zaoszcędzień na kosztach i czasie, prosze szczegółowo zapoznać sie z instrukcja obshalgi; przy przyczyna wady są okolicznosci techniczneczy teź wynikaja wymiącznych z niedznajomosci obshalgi produktu. W przypadku wysylki sprawné produktu do serwisu nabywca要去 zostac obcieżony kosztmi obshalgi oraz transportu.

• W przypadku napraw pogwarancyjnych lub odplatnych klien ponosi dodatkowo koszt wysylius produktu do i z serwisu. wymienione wyzej warunki są bez uszczerbku dla wszystich komercyjnych gwarancji.

Powyszne postanowienia moga podlegac modyfikacje w zaleznosci od wyrobu (patrz art obslugi).

PT
