Type de produit	Multimètre numérique
Marque	Velleman
Modèle	DVM900
Dimensions	190 x 100 x 40 mm
Poids (avec pile)	320 g
Alimentation	1 pile 3,7 V (type non spécifié)
Affichage	LCD, 6000 points, 3 ½ digits, 7 segments
Sélection de plage	Automatique et manuelle
Fonctions principales	Mesure de tension CC/CA, courant CC/CA, résistance, capacité, fréquence, cycle de service, température, test de diode, continuité sonore, test de pile, détection NCV
True RMS	Oui (CA)
Catégorie de surtension	CAT II 700 V / CAT IV 600 V
Degré de pollution	2 (usage domestique et bureau)
Protection contre les surcharges	Fusibles F0,8 A/1000 V et F15 A/1000 V
Impédance d'entrée (tension)	10 MΩ (<100 MΩ sur plages mV)
Fonctions supplémentaires	Data Hold, Max/Min Hold, mesure relative, rétroéclairage, extinction automatique
Indice de protection	IP20
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	≤ 80% HR
Altitude maximale	2000 m
Entretien et nettoyage	Déconnecter les cordons avant entretien ; nettoyer avec un chiffon humide et un détergent doux ; remplacer la pile et les fusibles comme indiqué
Sécurité	Ne pas dépasser les limites de tension ; toujours placer les doigts derrière la protection des sondes ; déconnecter les cordons avant d'ouvrir le boîtier
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; commander les pièces de rechange chez le revendeur
Informations générales	Garantie 24 mois (grand public) ; usage intérieur uniquement

FOIRE AUX QUESTIONS - DVM900 VELLEMAN

Comment mesurer une tension continue avec le DVM900 ?

Réglez le sélecteur rotatif sur la plage V (DC). Connectez le cordon rouge à la borne VΩHz et le noir à COM. Appuyez sur SELECT pour choisir DC. Placez les sondes en parallèle sur le circuit. Lisez la valeur et la polarité sur l'écran.

Quelle est la tension maximale mesurable en CC ?

La tension maximale mesurable en courant continu est de 700 V. Ne dépassez jamais cette limite sous peine d'endommager l'appareil et de risquer un choc électrique.

Comment tester une diode avec ce multimètre ?

Placez le sélecteur sur la plage Ω→+•••. Appuyez sur SELECT pour choisir le mode diode. Connectez la sonde rouge à l'anode et la noire à la cathode. L'écran affiche la tension directe approximative.

Que signifie l'affichage 'OL' ?

L'affichage OL (Over Limit) indique que la mesure dépasse la plage sélectionnée. Sélectionnez une plage plus élevée ou vérifiez que le circuit n'est pas hors limites.

Comment remplacer la pile du DVM900 ?

Éteignez l'appareil et déconnectez les cordons. Dévissez la vis du compartiment à piles à l'arrière. Remplacez la pile usagée par une neuve de 3,7 V en respectant la polarité. Refermez le boîtier.

Le multimètre ne s'allume plus, que faire ?

Vérifiez d'abord la pile. Si l'écran reste éteint, la pile est peut-être déchargée. Remplacez-la. Si le problème persiste, le fusible interne peut être défectueux. Consultez la notice pour le remplacement du fusible.

Puis-je utiliser le DVM900 sur des circuits industriels ?

Non, le DVM900 est conçu pour un usage domestique et de bureau (degré de pollution 2). Il ne convient pas à un usage industriel (degré de pollution 3 ou 4) sauf indication contraire.

Comment fonctionne la détection de tension sans contact (NCV) ?

Réglez le sélecteur sur NCV. Approchez le capteur (partie supérieure du multimètre) d'un conducteur. Le ronfleur s'active si une tension CA ≥ 90 V est détectée. Attention, la détection peut être influencée par l'isolation ou des interférences.

Quels sont les fusibles de remplacement ?

Le DVM900 utilise deux fusibles : F0,8 A/1000 V (6,75 x 33 mm) pour les plages de courant jusqu'à 600 mA, et F15 A/1000 V (6,75 x 33 mm) pour la plage 15 A. Utilisez uniquement des fusibles aux spécifications indiquées.

Comment mesurer la température avec le DVM900 ?

Connectez le thermocouple (sonde NiCr-NiSi) à la borne VΩHz (rouge) et COM (noir). Réglez le sélecteur sur °C/°F. Appuyez sur SELECT pour choisir l'unité. Placez la sonde sur l'objet à mesurer et lisez la température.

Questions des utilisateurs sur DVM900 VELLEMAN

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice DVM900 - VELLEMAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DVM900 de la marque VELLEMAN.

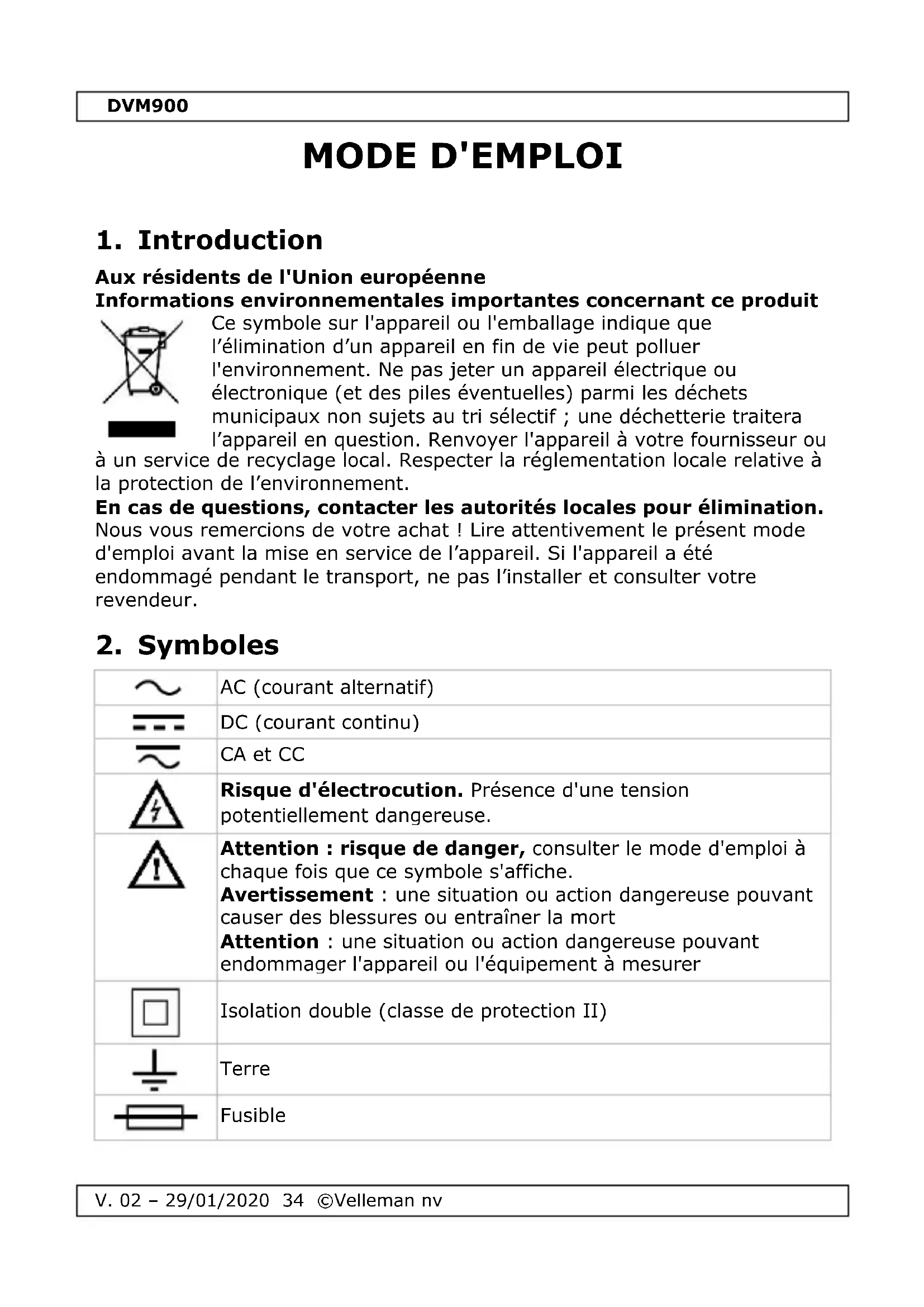

MODE D'EMPLOI DVM900 VELLEMAN

Informations environnementales importantes concernant ce produit

VELLEMAN DVM900 - Informations environnementales importantes concernant ce produit - 1

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Symboles

	AC (courant alternatif)
	DC (courant continu)
	CA et CC
	Risque d'électrocution. Présence d'une tension potentiellement dangereuse.
	Attention : risque de danger, consulter le mode d'emploi à chaque fois que ce symbole s'affiche.Avertissement: une situation ou action dangereuse pouvant causer des blessures ou entraîner la mortAttention: une situation ou action dangereuse pouvant endommager l'appareil ou l'équipement à mesurer
	Isolation double (classe de protection II)
	Terre
	Fusible

DVM900

	Condensateur
	Diode
	Continuité

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

	Ce symbole indique : Lire les instructionsNe pas lire les instructions ou le mode d'emploi peut causer des endommagements ou blessures, ou entraîner la mort.
	Ce symbole indique : DangerUne situation ou action dangereuse pouvant causer des blessures ou entraîner la mort.
	Ce symbole indique : Risque de danger/d'endommagementRisque d'une situation dangereuse ou action pouvant causer des endommagements ou blessures, ou entraîner la mort.
	Ce symbole indique : Attention; Information importanteLa négligence de cette information peut engendrer une situation dangereuse.
	AVERTISSEMENT : Pour éviter des chocs électriques,toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier.Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.Avertissement: Se référer à l'avertissement à l'arrière de l'appareil.
	Protéger du froid, de la chaleur et des fortes variations de température. Attendre jusqu'à ce que l'appareil ait atteint la température ambiante lorsqu'il est déplacé d'un endroit froid à un endroit chaud, Pour éviter la condensation et les erreurs de mesure.
	Protéger l'appareil des chocs et de l'abus. Éviter de secouer l'appareil pendant l'opération.
	Appareil répondant au degré de pollution 2. Uniquement pour l'usage à l'intérieur. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d'eau. Ne convient pas à un

DVM900

	usage industriel. Se référer au chapitre 8 « Degré de pollution ».
	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Risque de choc électrique pendant l'opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.
	Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.
	Cet appareil ressort à la catégorie de surtension CAT IV. Se référer au chapitre 7 « Catégories de surtension/d'installation.
	Lire attentivement cet addenda et le mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
	Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
	N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

4. Entretien

VELLEMAN DVM900 - Entretien - 1

Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour informations sur le remplacement des piles ou le fusible, consulter §11 Remplacer les piles et le fusible.

Ne pas utiliser des solvants ou des produits abrasifs. Nettoyer avec un chiffon humide et un détergent doux.

5. Pendant l'utilisation

VELLEMAN DVM900 - Pendant l'utilisation - 1

Risque de choc électrique pendant l'opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.

DVM900

Utiliser l'appareil uniquement pour les applications décrites par le fabricant pour éviter d'endommager les systèmes de protection.
Ne jamais dépasser les valeurs de limite indiquées. Ne jamais dépasser les valeurs de limite indiquées dans les spécifications de chaque plage de mesure.
Ne jamais toucher les bornes inutilisées lorsque le multimètre est connecté à un circuit de mesure.
Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 600 V sur des installations de catégorie II.

Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 300 V sur des installations de catégorie IV.

Mettre le sélecteur de plage sur la position maximale si vous ne connaissez pas l'intensité de la charge à mesurer.
Déconnecter les cordons de mesure du circuit avant de sélectionner une autre fonction ou une autre plage.
Lors de mesures sur des téléviseurs ou des alimentations à découpage, des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager le multimètre.
Toujours être prudent lors de mesures de tensions > 60 VDC ou > 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.
Ne jamais effectuer des mesures de résistance, de diode ou de continuité sur des circuits sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

6. Description générale

Se référer aux illustrations en page 2 de ce mode d'emploi :

Afficheur

3 12 digits, 7 segments, LCD

Boutons de fonction
Sélecteur rotatif
Borne "15A"

Connectez le cordon de mesure rouge à ce connecteur pour mesurer un courant de max. 15 A.

Borne "VΩHz"

Connectez le cordon de mesure rouge (+) à cette borne pour mesurer la tension, la résistance et la fréquence.

Borne "COM"

Connectez le cordon de mesure noir (-).

Borne "μAmA"

Connectez le cordon de mesure rouge (+) à ce connecteur pour mesurer le courant (sauf 15 A).

7. Catégorie de surtension/installation

Les DMM sont classés selon le risque et la sévérité des surtensions transitoires qui peuvent apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique.

Les catégories existantes selon EN 61010-1 sont :

CAT I	Un multimètre classé CAT I convient au mesurage de circuits électroniques protégés non connectés directement au secteur électrique, p. ex. connexions électroniques circuits, signaux de contrôle...
CAT II	Un multimètre classé CAT II convient au mesurage dans un environnement CAT I, d'appareils monophasés connectés au secteur électrique par moyen d'une fiche et de circuits dans un environnement domestique normal, à condition que le circuit se trouve à une distance minimale de 10 m d'un environnement CAT III ou de 20 m d'un environnement CAT IV. Par exemple: alimentation d'appareils ménagers et d'outillage portable,...
CAT III	Un multimètre classé CAT III convient à la mesure dans un environnement CAT I et CAT II, ainsi qu'à la mesure d'un appareil mono- ou polyphasé (fixe) à une distance minimale de 10 m d'un environnement CAT IV, et à la mesure dans ou d'un boîtier de distribution (coupe-circuit, circuits d'éclairage, four électrique).
CAT IV	Un multimètre classé CAT IV convient à la mesure dans un environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d'énergie au niveau primaire.Remarque : Tout mesurage effectué sur un appareil dont les câbles d'alimentation sont en extérieur (câblage de surface ou souterrain)nécessite un multimètre classé CAT IV.

Avertissement :

Ce multimètre a été conçu selon la directive EN 61010-1, catégorie d'installation CAT II 700 V / CAT IV 600 V. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

VELLEMAN DVM900 - Avertissement : - 1

Cet appareil convient uniquement à des mesures jusqu'à 700 V dans CAT II et jusqu'à 600 V dans CAT IV

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau de

DVM900

protection plus sévère. Le niveau de protection adapté à un environnement précis dépend de l'isolation et de la qualité du boîtier. Le degré de pollution indique l'environnement dans lequel l'appareil peut être utilisé.

Degré de pollution 1	Absence de pollution ou pollution sèche et non conductrice uniquement. Pollution non influençable. (uniquement dans un environnement hermétiquement fermé)
Degré de pollution 2	Pollution non conductrice uniquement. Occasionnellement, une conductivité éphémère causée par la condensation peut survenir (environnements domestique et de bureau)
Degré de pollution 3	Pollution conductrice ou pollution sèche et non conductrice pouvant devenir conductrice à cause de condensation. (environnement industriel ou environnement expose au plein air mais à l'abri des précipitations)
Degré de pollution 4	Pollution générant une conductivité persistante causée par de la poussière conductrice, ou par la pluie ou la neige. (environnement exposé au plein air, et à des taux d'humidité et de particules fines élevés).

Avertissement : Cet appareil a été conçu selon la norme EN 61010-1, degré de pollution 2. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

VELLEMAN DVM900 - DVM900 - 1

Cet appareil ne convient qu'à la mesure dans un environnement ayant un degré de pollution classe 2.

9. Spécifications

Cet appareil n'est pas étalonné par défaut!

Consignes concernant l'environnement d'utilisation :

Utiliser cet appareil uniquement dans un environnement CAT I, CAT II, CAT III et CAT IV (voir §7).

N'utiliser cet appareil que dans un environnement avec degré de pollution 2 (voir §8).

Conditions d'utilisation idéales :

température : de 0 °C à 40 °C (de 32 °F à 104 °F)

taux d'humidité relative : max. 80 % RH

altitude : max. 2000 m (6560 ft)

tension : 700 V

protection par fusible

F0.8 A/1000 VDC, 6.75 x 33 mm

F15 A/1000 VDC, 6.75 x 33 mm

écran LCD, 6000 points

sélection de plage.... automatique + manuel

DVM900

continuité du buzzer	oui
test de diode	oui
indication de pile faible	oui
fonction data hold	oui
rétroéclairage	oui
extinction automatique	oui
dimensions	190 x 100 x 40 mm
poids (avec pile)	320 g
température de stockage
température	de -20 °C à 60 °C
humidité	< 90 % RH
sonde de mesure	CAT II 700 V/CAT IV 600 V, 15 A; L = 90 cm
indice IP	IP20

9.1 Tension CC

[Gxcy]	Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA
plage	résolution	précision
60 mV	0.01 mV	± (0,8 % + 2)
600 mV	0.1 mV	± (0,5 % + 2)
6 V	1 mV
60 V	10 mV
600 V	100 mV
700 V	1 V	± (0,8 % + 2)

Protection de surcharge : 700 V CC ou CA rms Impédance : 10 MΩ, < 100 MΩ pour la plage 60 mV/600 mV

9.2 Tension alternative

	Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA
plage	résolution	précision
60 mV	0.01 mV	± (1,2 % + 3)
600 mV	0,1 mV	± (1,2 % + 3)
6 V	1 mV	± (0,8 % + 3)
60 V	10 mV
600 V	100 mV
700 V	1 V	± (1,2 % + 3)

AC true RMS Plage de fréquence: 40 Hz - 2 kHz Protection de surcharge : 700 V CC ou CA rms Impédance: 10 MΩ, < 100 MΩ pour la plage 60 mV/600 mV

9.3 Courant CC

	Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA
plage	résolution	précision
600 μA	0.1 μA	± (1,2 % + 2)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2,0 % + 3)
15 A	10 mA	± (2,0 % + 3)

Protection de surcharge : fusible F0.8 A/700 V, fusible F15 A/700 V

Courant d'état stable max. pendant la mesure en continu : 1 A

9.4 Courant CA

	Ne pas effectuer des mesures sur un circuit avec des tensions > 700 VCC ou > 700 VCA
plage	résolution	précision
600 μA	0.1 μA	± (1.5 % + 3)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2.5 % + 5)
15 A	10 mA	± (2.5 % + 5)

AC true RMS

Plage de fréquence : 40 Hz - 2 kHz

Protection de surcharge : fusible F0.8 A/700 V, fusible F15 A/700 V

Courant d'état stable max. pendant la mesure en continu : 1 A
