Tipo de producto	Multímetro digital
Marca	Velleman
Modelo	DVM900
Dimensiones	190 x 100 x 40 mm
Peso (con pila)	320 g
Alimentación	1 pila 3,7 V (tipo no especificado)
Pantalla	LCD, 6000 puntos, 3 ½ dígitos, 7 segmentos
Selección de rango	Automática y manual
Funciones principales	Medida de tensión CC/CA, corriente CC/CA, resistencia, capacidad, frecuencia, ciclo de trabajo, temperatura, prueba de diodo, continuidad sonora, prueba de pila, detección NCV
True RMS	Sí (CA)
Categoría de sobretensión	CAT II 700 V / CAT IV 600 V
Grado de contaminación	2 (uso doméstico y oficina)
Protección contra sobrecargas	Fusibles F0,8 A/1000 V y F15 A/1000 V
Impedancia de entrada (tensión)	10 MΩ (<100 MΩ en rangos mV)
Funciones adicionales	Data Hold, Max/Min Hold, medida relativa, retroiluminación, apagado automático
Índice de protección	IP20
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	≤ 80% HR
Altitud máxima	2000 m
Mantenimiento y limpieza	Desconectar los cables antes del mantenimiento; limpiar con un paño húmedo y un detergente suave; reemplazar la pila y los fusibles según lo indicado
Seguridad	No exceder los límites de tensión; colocar siempre los dedos detrás de la protección de las puntas; desconectar los cables antes de abrir la carcasa
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; solicitar las piezas de repuesto al distribuidor
Información general	Garantía 24 meses (uso general); solo para uso interior

Preguntas frecuentes - DVM900 VELLEMAN

¿Cómo medir una tensión continua con el DVM900?

Gire el selector rotatorio al rango V (DC). Conecte el cable rojo al terminal VΩHz y el negro a COM. Presione SELECT para elegir DC. Coloque las puntas en paralelo sobre el circuito. Lea el valor y la polaridad en la pantalla.

¿Cuál es la tensión máxima medible en CC?

La tensión máxima medible en corriente continua es de 700 V. No exceda nunca este límite, de lo contrario podría dañar el aparato y correr riesgo de descarga eléctrica.

¿Cómo probar un diodo con este multímetro?

Coloque el selector en el rango Ω→+•••. Presione SELECT para elegir el modo diodo. Conecte la punta roja al ánodo y la negra al cátodo. La pantalla muestra la tensión directa aproximada.

¿Qué significa la visualización 'OL'?

La visualización OL (Over Limit) indica que la medida supera el rango seleccionado. Seleccione un rango más alto o verifique que el circuito no esté fuera de los límites.

¿Cómo reemplazar la pila del DVM900?

Apague el aparato y desconecte los cables. Desatornille el tornillo del compartimento de la pila en la parte trasera. Reemplace la pila usada por una nueva de 3,7 V respetando la polaridad. Cierre la carcasa.

El multímetro no se enciende, ¿qué hacer?

Verifique primero la pila. Si la pantalla sigue apagada, la pila puede estar descargada. Reemplácela. Si el problema persiste, el fusible interno puede estar defectuoso. Consulte el manual para el reemplazo del fusible.

¿Puedo usar el DVM900 en circuitos industriales?

No, el DVM900 está diseñado para uso doméstico y de oficina (grado de contaminación 2). No es adecuado para uso industrial (grado de contaminación 3 o 4) a menos que se indique lo contrario.

¿Cómo funciona la detección de tensión sin contacto (NCV)?

Gire el selector a NCV. Acerque el sensor (parte superior del multímetro) a un conductor. El zumbador se activa si se detecta una tensión CA ≥ 90 V. Atención, la detección puede verse influenciada por el aislamiento o interferencias.

¿Cuáles son los fusibles de reemplazo?

El DVM900 utiliza dos fusibles: F0,8 A/1000 V (6,75 x 33 mm) para los rangos de corriente hasta 600 mA, y F15 A/1000 V (6,75 x 33 mm) para el rango de 15 A. Utilice únicamente fusibles con las especificaciones indicadas.

¿Cómo medir la temperatura con el DVM900?

Conecte el termopar (sonda NiCr-NiSi) al terminal VΩHz (rojo) y COM (negro). Gire el selector a °C/°F. Presione SELECT para elegir la unidad. Coloque la sonda sobre el objeto a medir y lea la temperatura.

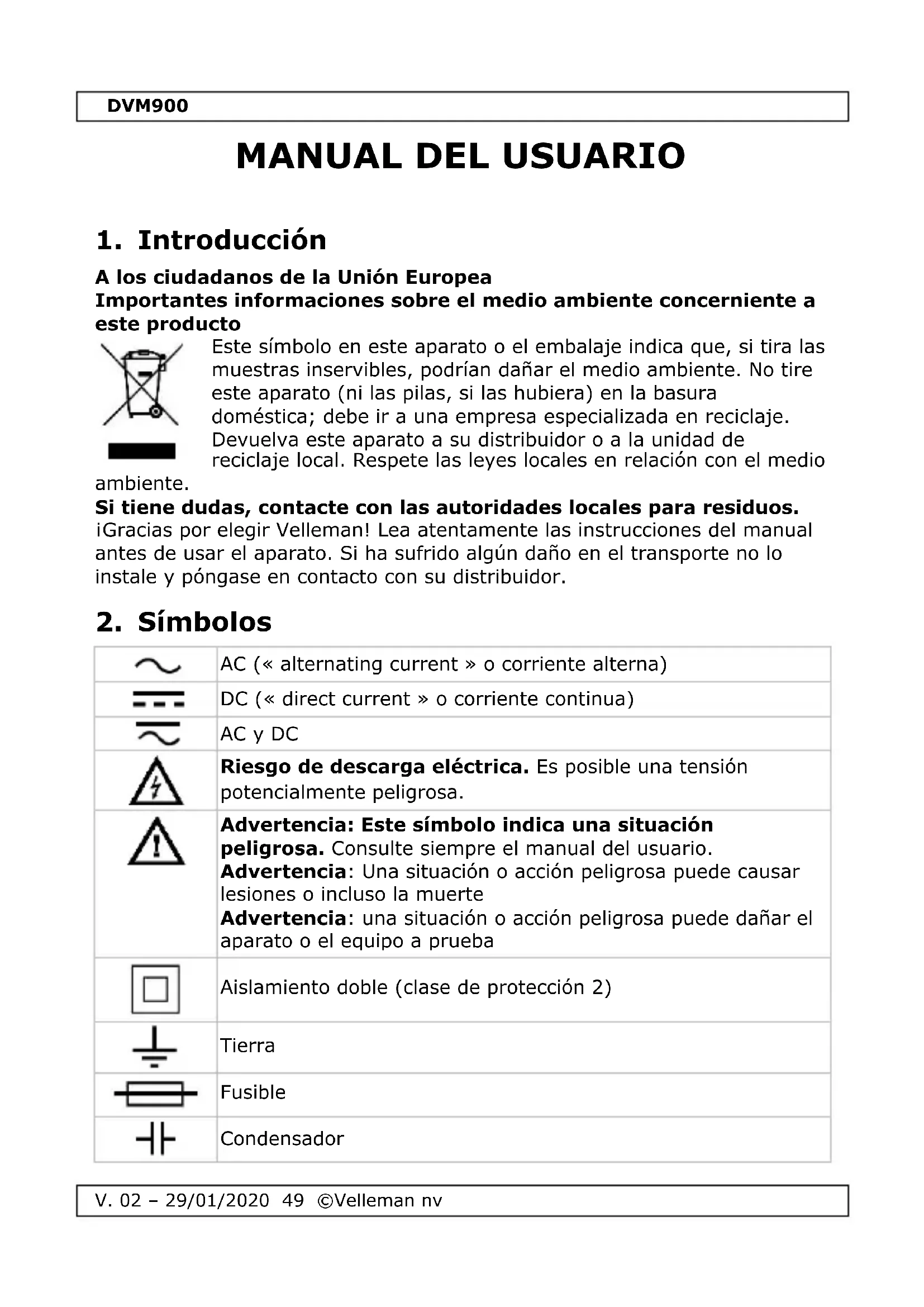

MANUAL DE USUARIO DVM900 VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio

ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Símbolos

		AC («alternating current» o corriente alterna)
		DC («direct current» o corriente continua)
		AC y DC
		Riesgo de descarga eléctrica. Es posible una tensión potencialmente peligrosa.
		Advertencia: Este símbolo indica una situación peligrosa. Consulte siempre el manual del usuario.Advertencia: Una situación o acción peligrosa puede causar lesiones o incluso la muerteAdvertencia: una situación o acción peligrosa puede dañar el aparato o el equipo a prueba
		Aislamiento doble (clase de protección 2)
		Tierra
		Fusible
		Condensador

DVM900

Diodo

Continuidad

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

Este símbolo indica: Leer las instrucciones

Si no lee las instrucciones o el manual del usuario puede dañar el aparato o sufrir heridas, incluso morir.

Este símbolo indica: Peligro

Una situación o acción peligrosa puede causar lesiones o incluso la muerte.

Este símbolo indica: Riesgo de peligro/daños.

Una situación o acción peligrosa puede causar daños, lesiones o incluso la muerte.

Este símbolo indica: Advertencia; información importante

La negligencia de esta información puede causar una situación peligrosa.

ADVERTENCIA: Para evitar descargas eléctricas, siempre

desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario.

Observación: Consulte la advertencia del compartimiento de pilas.

No exponga el aparato al frío, el calor ni grandes variaciones de temperatura. No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente. Esto para evitar la condensación y los errores de medición.

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante la operación.

DVM900

	Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
	Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.
	El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
	Este aparato pertenece a la categoría de sobretensión CAT IV. Consulte §7 « Categorías de sobretensión/instalación.
	Lea atentamente este manual del usuario y el apéndice. Familiarícese con el funcionamiento del aparato antes de utilizarlo.
	Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
	Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

4. Mantenimiento

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Desconecte las puntas de prueba antes de limpiar el aparato o efectuar trabajos de mantenimiento.

Para informaciones sobre el reemplazo de la pila o el fusible, consulte §11 Reemplazar las pilas y el fusible.

No utilice disolventes y productos abrasivos. Limpie el aparato con un paño húmedo y un poco detergente.

5. Durante el uso

Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

- Utilice sólo el aparato para aplicaciones descritas por el fabricante sino podría dañar los sistemas de protección.

DVM900

• Nunca exceda los valores límites de protección mencionados. Nunca exceda los valores límites de protección mencionados en las especificaciones para cada rango de medición.
• Nunca toque terminales no utilizados cuando el multímetro esté conectado a un circuito a prueba.
• No utilice el multímetro para instalaciones de la categoría II al medir tensiones que podrían sobrepasar la margen de seguridad de 600 V encima de la masa.

No utilice el multímetro para instalaciones de la categoría IV al medir tensiones que podrían sobrepasar la margen de seguridad de 300 V encima de la masa.

• Coloque el selector de rango en la posición máxima si no conoce el valor de antemano.
• Desconecte las puntas de prueba del circuito analizado antes de seleccionar otra función u otro rango.
• Pueden producirse arcos de tensión en los extremos de las puntas de prueba durante la comprobación de televisiones o alimentaciones a conmutación. Tales arcos pueden dañar el multímetro.
• Sea extremadamente cuidadoso al medir una tensión > 60 VDC o 30 VAC RMS. iPonga siempre sus dedos detrás de la barrera de protección!
• No mida resistencias, diodos o continuidad en circuitos bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

6. Descripción general

Véase la figura en la página 2 de este manual del usuario:

1. Pantalla

3 ½ dígitos, 7 segmentos, LCD

1. Botones de función
2. Selector giratorio
3. borne "15A"

Conecte la punta de prueba roja a esta conexión para medir una corriente de máx. 15 A.

1. Borne "VΩHz"

Conecte la punta de prueba roja a esta conexión para medir la tensión, la resistencia y la frecuencia.

1. borne "COM"

Conecte la punta de prueba negra (negativa).

1. Borne "μAmA"

Conecte la punta de prueba roja (positiva) a esta conexión para medir la corriente (salvo 15 A).

7. Categoría de sobretensión/instalación

Los multímetros han sido clasificados según el riesgo y la gravedad de las sobretensiones transitorias que pueden surgir en las puntas de prueba. Una sobretensión transitoria es un aumento corto de la tensión inducido por un sistema, p.ej. caída de un rayo en un de alta tensión.

Las categorías según EN 61010-1 son:

CAT I	Un multímetro de la categoría CAT I es apto para medir circuitos electrónicos protegidos no conectados directamente a la red eléctrica, p.ej. conexiones electrónicos circuitos, señales de control, etc.
CAT II	Un DMM de la categoría CAT II es apto para la medición en un ambiente CAT I, aparatos monofásicos conectados a la red eléctrica con un conector y circuitos en un ambiente doméstico normal, a condición de que el circuito esté a una distancia mínima de 10 m de un ambiente CAT III o 20 m de un ambiente CAT IV. Ejemplo: alimentación de aparatos electrodomésticos y herramientas portátiles, etc.
CAT III	Un DMM de la categoría CAT III no sólo es apto para la medición en un ambiente CAT I y CAT II, sino también para la medición de un aparato mono- o polifásico (fijo) a una distancia mínima de 10 m de un ambiente CAT IV, y para la medición en o de una caja de de distribución (cortocircuitos, circuitos de iluminación, horno eléctrico).
CAT IV	Un DMM de la categoría CAT IV es apto tanto para la medición en un ambiente CAT I, CAT II y CAT III, como para la medición en una entrada de energía al nivel primario.Observación: Cualquier medición efectuada en un aparato, cuyos cables están en el exterior (tanto subterráneo como supraterrenal), necesita un DMM de la categoría CAT IV.

Advertencia:

Este multímetro ha sido diseñado según la norma EN 61010-1, categoría de instalación CAT II 700 V y CAT IV 600 V. lo que implica restricciones de uso referentes a la tensión y las tensiones de cresta pueden aparecer en el ambiente de uso. Consulte la lista arriba.

Este aparato sólo es apto para mediciones de máx. 700 V en CAT II y máx. 600 V en CAT IV

8. Grado de contaminación (Pollution degree)

La norma IEC 61010-1 especifica los diferentes tipos de contaminación ambiental. Cada tipo necesita su propio nivel de protección para garantizar la seguridad. Un ambiente rugoso necesita un nivel de protección más

DVM900

severo. El nivel de protección adaptado a un ambiente preciso depende del aislamiento y la calidad de la caja. El grado de contaminación del DVM indica el ambiente en el que puede ser utilizado.

Grado de contaminación 1	Ausencia de contaminación o contaminación seca y sólo no conductora. Contaminación no influenciable (sólo en un ambiente herméticamente cerrado).
Grado de contaminación 2	Sólo contaminación no conductora. De vez en cuando, puede sobrevenir una conducción corta causada por la condensación (ambiente doméstico y de oficina)
Grado de contaminación 3	Contaminación conductora o contaminación seca y no conductora puede volverse conductora a causa de la condensación(ambiente industrial o ambiente expuesto al aire libre pero lejos del alcance de precipitaciones).
Grado de contaminación 4	Contaminación que genera una conducción persistente causada por polvo conductor, o por la lluvia o la nieve (ambiente expuesto al aire libre, y a humedad y partículas finas elevadas).

Advertencia: Este aparato ha sido diseñado según la norma EN 61010-1, grado de contaminación 2. lo que implica restricciones de uso con respecto a la contaminación que puede aparecer en un ambiente de uso. Consulte la lista arriba.

Este aparato sólo es apto para mediciones en un ambiente con un grado de contaminación clase 2.

9. Especificaciones

Instrucciones sobre el ambiente de uso:

Utilice este aparato sólo para mediciones en un ambiente CAT I, CAT II, CAT III y CAT IV (véase §7).

Utilice este aparato sólo en un ambiente con un grado de contaminación 2 (véase §8).

Condiciones ideales:

temperatura: de 0 °C a 40 °C (de 32 °F a 104 °F)

humedad relativa: máx. 80 % RH

altura: máx. 2000 m (6560 ft)

tensión....700 V

protección por fusible

F0.8 A/1000 VDC, 6.75 x 33 mm

F15 A/1000 VDC, 6.75 x 33 mm

alimentación .... 1 x pila de 3.7 V (incl.)

pantalla......LCD, 6000 cuentas

DVM900

selección de rango....automática / manual

avisador acústico de continuidad ...... sí

prueba de diodos......sí

indicador de estado de la batería......sí

retención de lectura (data hold) ...... sí

retroiluminación ...... sí

desactivación automática ...... sí

dimensiones 190 x 100 x 40 mm

peso (con la pila).... 320 g

ambiente de almacenamiento

temperatura de -20 °C a 60 °C

humedad.... < 90 % RH

punta de prueba..... CAT II 700 V / CAT IV 600 V, 15 A; L = 90 cm

grado de protección IP ......IP20

9.1 TENSIÓN DC

No efectúe mediciones en un circuito con tensiones > 700 VDC o > 700 VAC.

rango	resolución	precisión
60 mV	0.01 mV	± (0.8 % + 2)
600 mV	0.1 mV	± (0.5 % + 2)
6 V	1 mV
60 V	10 mV
600 V	100 mV
700 V	1 V	± (0.8 % + 2)

Protección de sobrecarga: 700 VDC o AC rms

Impedancia: 10 MΩ, > 100 MΩ en el rango de 60 mV/600 mV

9.2 TENSIÓN AC

No efectúe mediciones en un circuito con tensiones > 700 VDC o > 700 VAC.

rango	resolución	precisión
60 mV	0.01 mV	± (1.2 % + 3)
600 mV	0.1 mV
6 V	1 mV	± (0.8 % + 3)
60 V	10 mV
600 V	100 mV
700 V	1 V	± (1.2 % + 3)

True RMS AC

Rango de frecuencias: 40 Hz-2 kHz

Protección de sobrecarga: 700 VDC o AC rms

Impedancia: 10 MΩ, > 100 MΩ en el rango de 60 mV/600 mV

V. 02 - 29/01/2020 55 ©Velleman nv

9.3 CORRIENTE DC

	No efectúe mediciones en un circuito con tensiones > 700 VDC o > 700 VAC.
rango	resolución	precisión
600 μA	0.1 μA	± (1.2 % + 2)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2.0 % + 3)
15 A	10 mA

Protección de sobrecarga: fusible (F0.8 A / 700 V), fusible (F15 A / 700 V)

Corriente en ralentí máx. durante la medición continua: 1 A

9.4 CORRIENTE AC

	No efectúe mediciones en un circuito con tensiones > 700 VDC o > 700 VAC.
rango	resolución	precisión
600 μA	0.1 μA	± (1.5 % + 3)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2.5 % + 5)
15 A	10 mA

True RMS AC

Rango de frecuencias: 40 Hz-2 kHz

Protección de sobrecarga: fusible (F0.8 A / 700 V), fusible (F15 A / 700 V)

Corriente en ralentí máx. durante la medición continua: 1 A

9.5 RESISTENCIA

	Nunca efectúe mediciones de resistencia en un circuito bajo tensión
rango	resolución	precisión
600 Ω	0.1 Ω	± (1.0 % + 3)
6 kΩ	1 Ω	± (1.0 % + 2)
60 kΩ	10 Ω
600 kΩ	100 Ω
6 MΩ	1 kΩ
60 MΩ	10 kΩ	± (1.5 % + 3)

Protección de sobrecarga: 700 VDC o AC rms

9.6 CAPACIDAD

	Nunca efectúe mediciones de capacidad en un circuito bajo tensión.
rango	resolución	precisión
9.999 nF	1 pF	± (3.0 % + 10)
99.99 nF	10 pF	± (2.5 % + 5)
999.9 nF	100 pF
9.999 μF	1 nF
99.99 μF	10 nF	± (5.0 % + 10)
999.9 μF	100 nF	± (10.0 % + 20)
9.999 mF	1 μF
99.99 mF	10 μF

Protección de sobrecarga: 700 VDC o AC rms

9.7 PRUEBA DE DIODOS Y AVISADOR ACÚSTICO DE CONTINUIDAD

	No mida el diodo ni la continuidad en un circuito bajo tensión.
rango	descripción	condiciones de prueba
	El multímetro visualizará la tensión directa aproximativa del diodo.	corriente directa DC ± 1.5 mA tensión inversa DC ± 4 V
	señal acústica en caso de una resistencia < 50 Ω	tensión de circuito abierto ± 2 V

Protección de sobrecarga: 700 VDC o AC rms

9.8 FRECUENCIA

	Nunca efectúe mediciones de frecuencia en un circuito bajo tensión.
rango	resolución	precisión
9.999 Hz	0.001 Hz	± (0.1 % + 5)
99.99 Hz	0.01 Hz
999.9 Hz	0.1 Hz
9.999 kHz	1 Hz
99.99 kHz	10 Hz
999.9 kHz	100 Hz
9.999 MHz	1 Hz

Sensibilidad: onda senoidal 0.6 V rms, 1.5 V rms para 9.999 MHz

Protección de sobrecarga: 700 VDC o AC rms

9.9 CICLO DE TRABAJO

0.1-99 %: ± (2.0 % + 2), frecuencia < 10 kHz

Sensibilidad: onda senoidal 0.6 V rms

Protección de sobrecarga: 700 VDC o AC rms

9.10 TEMPERATURA

rango	precisión		resolución
°C/°F	de -20 a 150 °C	± (3 °C + 1)	1 °C/1 °F
	de -4 a 302 °F	± (5 °F + 2)
	de -151 a 1000 °C	± (3 % + 2)
	de -303 a 1832 °F	± (3 % + 3)

sensor NiCr-NiSi

Protección de sobrecarga: 700 VDC o AC rms

9.11 SOMETER LA BATERÍA A PRUEBA

rango	precisión	corriente de carga	resolución
1.5 V	± (5.0 % + 2)	50 mA	1 mV
9 V		5 mA	10 mV
12 V		50 mA	10 mV

Protección de sobrecarga: fusible (0.8 A / 700 V)

9.12 DETECCIÓN DE TENSIÓN AC SIN CONTACTO (NCV)

Rango de la tensión de prueba: 90-1000 V AC rms

El zumbador emitirá una señal acústica en cuanto detecte una tensión.

10. Funcionamiento

10.1 MEDIR LA TENSIÓN DC Y AC

	No efectúe mediciones en un circuito con tensiones > 700 VDC o > 700 VAC.
	Sea extremadamente cuidadoso al medir una tensión > 60 VCC o > 30 VCA rms.iPonga siempre sus dedos detrás de la barrera de protección!

1. Seleccione el rango de medición apropiado (" " o mV x) con el selector giratorio.
2. Conecte la punta de prueba roja al borne "VΩ" y la punta de prueba negra al borne "COM".
3. Pulse SELECT para seleccionar la medición "DC" o "AC".
4. Conecte las puntas de prueba a la fuente que desea medir.
5. El valor medido y la polaridad de la punta de prueba roja se visualizarán en la pantalla LCD.
6. En el rango AC, pulse "Hz/%" para medir la frecuencia o el ciclo de trabajo.

Observaciones

• Coloque el selector de rango en la posición máxima si no conoce el valor de antemano. Luego, disminuya gradualmente.
• OL ó -OL se visualizará al pasar un rango. Seleccione un rango superior.
• La tensión de entrada máx. es de 700 V rms.

10.2 MEDIR LA CORRIENTE DC

	No efectúe mediciones en un circuito con tensiones > 700 VDC o > 700 VAC.
	Sea extremadamente cuidadoso al medir una tensión > 60 VCC o > 30 VCA rms.iPonga siempre sus dedos detrás de la barrera de protección!

1. Seleccione el rango de medición apropiado ("μA∞", "mA∞" o "A∞") con el selector giratorio.
2. Conecte la punta de prueba roja al borne "μAmA" y la punta de prueba negra al borne "COM" (Conecte la punta de prueba roja al borne "15A" para mediciones entre 600 mA y 15 A).
3. Pulse SELECT para seleccionar la medición "DC" o "AC".
4. Conecte las puntas de prueba EN SERIE al circuito del que quiere medir la corriente.

DVM900

1. El valor medido y la polaridad de la punta de prueba roja se visualizarán en la pantalla LCD.
2. En el rango AC, pulse "Hz/%" para medir la frecuencia o el ciclo de trabajo.

10.3 MEDIR LA RESISTENCIA

Nunca efectúe mediciones de resistencia en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Seleccione el rango de medición apropiado (Ω→••) con el selector giratorio.
2. Conecte la punta de prueba roja al borne "VΩ" y la punta de prueba negra al borne "COM".
3. Conecte las puntas de prueba a la resistencia y consulte la pantalla LCD.

10.4 MEDIR LA CAPACIDAD

Nunca efectúe mediciones de capacidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Conecte la punta de prueba roja al borne "VΩHz" y la punta de prueba negra al borne "COM".
2. Seleccione el rango de medición apropiado ( ) con el selector giratorio.
3. Conecte las puntas de prueba a la fuente que quiere medir y consulte la pantalla LCD.

10.5 PRUEBA DE DIODOS Y AVISADOR ACÚSTICO DE CONTINUIDAD

No mida el diodo ni la continuidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Conecte la punta de prueba roja al borne "VΩHz" y la punta de prueba negra al borne "COM".
2. Coloque el selector en "Ω→••••".
3. Pulse "SELECT" y seleccione el modo "diode" o "continuity".
4. Para la prueba de diodos, conecte la punta de prueba roja al ánodo y la punta de prueba negra al cátodo del diodo. El multímetro visualizará la tensión directa aproximativa del diodo. Para la prueba de continuidad, conecte las puntas de prueba a dos puntas del circuito que quiere probar. El zumbador incorporado sonará si hay continuidad.

10.6 MEDIR LA FRECUENCIA Y EL CICLO DE TRABAJO

No mida la frecuencia ni la continuidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Seleccione el rango "Hz" con el selector giratorio.
2. Conecte la punta de prueba roja al borne "VΩHz" y la punta de prueba negra al borne "COM".
3. Pulse "Hz%" y seleccione el modo de medición "frequency" o "duty cycle".
4. Conecte las puntas de prueba a la fuente que quiere medir y consulte la pantalla LCD.

10.7 MEDIR LA TEMPERATURA

1. Conecte el conector banana rojo al borne "VΩHz" y el conector banana negro al borne "COM".
2. Seleccione "°C/°F" con el selector giratorio.
3. Pulse SELECT para seleccionar la medición "C" o "F".
4. Coloque la sonda en el campo que quiere medir. El valor se visualizará en la pantalla LCD.

10.8 SOMETER LA BATERÍA A PRUEBA

1. Conecte la punta de prueba roja al borne "μAmA" y la punta de prueba negra al borne "COM".
2. Seleccione el rango de medición apropiado (1.5 V, 9 V o 12 V) con el selector giratorio.
3. Coloque la sonda en el campo que quiere medir. El valor se visualizará en la pantalla LCD.

10.9 DETECCIÓN DE TENSIÓN AC SIN CONTACTO (NCV)

1. Coloque el selector giratorio en la posición "NCV".
2. Coloque el sensor junto a la fuente que quiere medir. El zumbador emitirá una señal acústica cuando detecte una tensión ≥ 90 V AC rms.

OBSERVACIONES

1. Es posible que siga habiendo tensión, incluso si el zumbador no emite ninguna señal acústica Nunca confíe solo en una medición sin contacto para determinar si hay tensión. tipo de toma, el espesor del aislamiento, etc. pueden influir en el resultado de las mediciones.
2. El LED se iluminará cuando el aparato detecte una tensión.
3. Durante las pruebas, no exponga el aparato a fuentes de ruido eléctrico (p.ej. iluminación fluorescente y a intensidad regulable,

DVM900

motores, etc.). Estas podrían activar una detección NCV y anular la prueba.

10.10 RETENCIÓN DE LECTURA (DATA HOLD)

En cualquier rango, pulse HOLD para fijar el valor en la pantalla. "DH" se visualizará en la pantalla. Vuelva a pulsar para salir.

10.11 MAX/MIN HOLD

Pulse MAX/MIN para bloquear el valor mínimo o máximo. Mantenga pulsado durante 2 segundos para desbloquear.

10.12 MEDICIÓN RELATIVA

Pulse REL para medir el valor relativo. Seleccione el modo de selección automático o manual del rango. Vuelva a pulsar para salir. Esta función no funciona en el modo de medición Hz/%.

11. Reemplazar la pila y el fusible

	ADVERTENCIA: Para evitar descargas eléctricas, siempre desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario.Observación: Consulte la advertencia del compartimiento de pilas.
	El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
	Desconecte el aparato de la red eléctrica y quite las puntas de prueba antes de reemplazar las pilas o los fusibles.

• Reemplace la batería en cuanto se visualice "".
• Normalmente, no es necesario reemplazar un fusible. Sólo se funden a causa de un error de uso.

Reemplazar la pila:

• Desactive el multímetro.
• Desatornille el tornillo de la parte trasera de la carcasa y abre cuidadosamente el compartimiento de pilas.
• Quite la pila agotada e introduzca la nueva.
• Cierre la carcasa y apriete el tornillo.

La pila: 1 x pila de 3.7 V. Respete la polaridad.

Fusibles: F0.8 A/1000 V, 6.75 x 33 mm, F15 A/1000 V, 6.75 x 33 mm Antes de utilizar el multímetro, verifique que el panel trasero esté bien cerrado.

DVM900

12. Solución de problemas

Si el aparato no funciona correctamente durante la medición, el fusible interno está defectuoso.

Un nivel de pila baja podría causar mediciones incorrectas. Reemplace la pila regularmente.

(Consejo: La luminosidad reducida de la retroiluminación/la pantalla LCD indicará un nivel de pila baja.)

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente

prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un

defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).

DE
