Tipo de produto	Multímetro digital
Marca	Velleman
Modelo	DVM900
Dimensões	190 x 100 x 40 mm
Peso (com pilha)	320 g
Alimentação	1 pilha 3,7 V (tipo não especificado)
Display	LCD, 6000 pontos, 3 ½ dígitos, 7 segmentos
Seleção de faixa	Automática e manual
Funções principais	Medição de tensão CC/CA, corrente CC/CA, resistência, capacitância, frequência, ciclo de trabalho, temperatura, teste de diodo, continuidade sonora, teste de pilha, detecção NCV
True RMS	Sim (CA)
Categoria de sobretensão	CAT II 700 V / CAT IV 600 V
Grau de poluição	2 (uso doméstico e escritório)
Proteção contra sobrecargas	Fusíveis F0,8 A/1000 V e F15 A/1000 V
Impedância de entrada (tensão)	10 MΩ (<100 MΩ nas faixas mV)
Funções adicionais	Data Hold, Max/Min Hold, medição relativa, retroiluminação, desligamento automático
Índice de proteção	IP20
Temperatura de operação	0 °C a 40 °C
Umidade de operação	≤ 80% UR
Altitude máxima	2000 m
Manutenção e limpeza	Desconectar os cabos antes da manutenção; limpar com pano úmido e detergente suave; substituir a pilha e os fusíveis conforme indicado
Segurança	Não exceder os limites de tensão; sempre manter os dedos atrás da proteção das pontas de prova; desconectar os cabos antes de abrir o invólucro
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário; solicitar peças de reposição ao revendedor
Informações gerais	Garantia 24 meses (uso geral); uso interno apenas

Perguntas frequentes - DVM900 VELLEMAN

Como medir uma tensão contínua com o DVM900?

Ajuste o seletor rotativo para a faixa V (DC). Conecte o cabo vermelho ao terminal VΩHz e o preto ao COM. Pressione SELECT para escolher DC. Coloque as pontas de prova em paralelo no circuito. Leia o valor e a polaridade no display.

Qual é a tensão máxima mensurável em CC?

A tensão máxima mensurável em corrente contínua é de 700 V. Nunca exceda este limite, sob pena de danificar o aparelho e riscar um choque elétrico.

Como testar um diodo com este multímetro?

Coloque o seletor na faixa Ω→+•••. Pressione SELECT para escolher o modo diodo. Conecte a ponta de prova vermelha ao ânodo e a preta ao cátodo. O display mostra a tensão direta aproximada.

O que significa a exibição 'OL'?

A exibição OL (Over Limit) indica que a medição excede a faixa selecionada. Selecione uma faixa mais alta ou verifique se o circuito não está fora dos limites.

Como substituir a pilha do DVM900?

Desligue o aparelho e desconecte os cabos. Desparafuse o parafuso do compartimento de pilhas na parte traseira. Substitua a pilha usada por uma nova de 3,7 V respeitando a polaridade. Feche o invólucro.

O multímetro não liga mais, o que fazer?

Verifique primeiro a pilha. Se o display permanecer apagado, a pilha pode estar descarregada. Substitua-a. Se o problema persistir, o fusível interno pode estar defeituoso. Consulte o manual para a substituição do fusível.

Posso usar o DVM900 em circuitos industriais?

Não, o DVM900 é projetado para uso doméstico e de escritório (grau de poluição 2). Não é adequado para uso industrial (grau de poluição 3 ou 4) a menos que indicado de outra forma.

Como funciona a detecção de tensão sem contato (NCV)?

Ajuste o seletor para NCV. Aproxime o sensor (parte superior do multímetro) de um condutor. O zumbido ativa se uma tensão CA ≥ 90 V for detectada. Atenção, a detecção pode ser influenciada pelo isolamento ou interferências.

Quais são os fusíveis de reposição?

O DVM900 utiliza dois fusíveis: F0,8 A/1000 V (6,75 x 33 mm) para as faixas de corrente até 600 mA, e F15 A/1000 V (6,75 x 33 mm) para a faixa de 15 A. Use apenas fusíveis com as especificações indicadas.

Como medir a temperatura com o DVM900?

Conecte o termopar (sonda NiCr-NiSi) ao terminal VΩHz (vermelho) e COM (preto). Ajuste o seletor para °C/°F. Pressione SELECT para escolher a unidade. Coloque a sonda no objeto a ser medido e leia a temperatura.

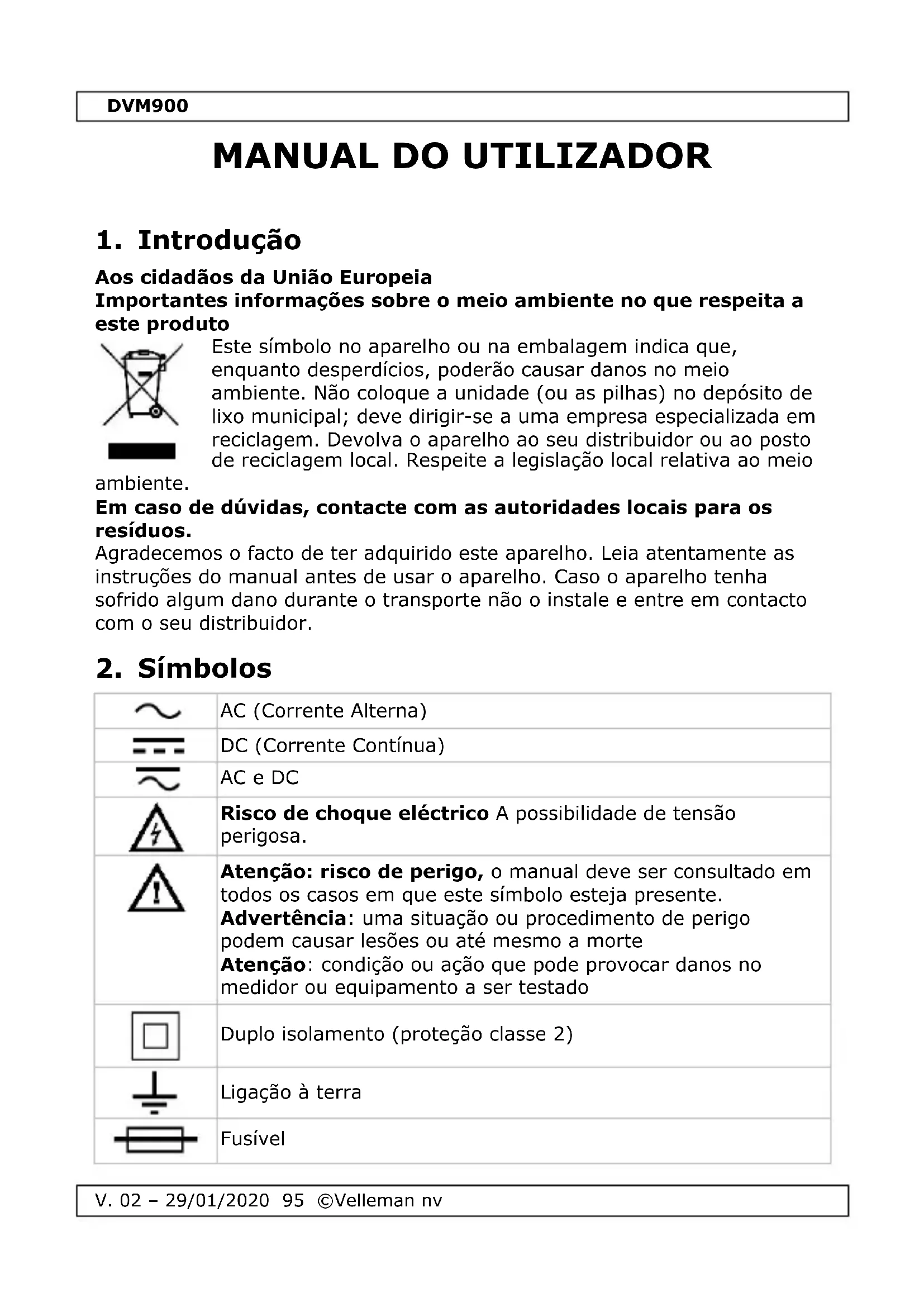

MANUAL DE UTILIZADOR DVM900 VELLEMAN

iEste aparato no está calibrado por defecto!

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio

ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Símbolos

	AC (Corrente Alterna)
	DC (Corrente Contínua)
	AC e DC
	Risco de choque eléctrico A possibilidade de tensão perigosa.
	Atenção: risco de perigo, o manual deve ser consultado em todos os casos em que este símbolo esteja presente.Advertência: uma situação ou procedimento de perigo podem causar lesões ou até mesmo a morteAtenção: condição ou ação que pode provocar danos no medidor ou equipamento a ser testado
	Duplo isolamento (proteção classe 2)
	Ligação à terra
	Fusível

DVM900

	Condensador
	Díodo
	Continuidade

3. Normas gerais

Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.

	Este símbolo indica: Ler as instruçõesNão ler as instruções ou o manual pode levar à ocorrência de danos, lesões ou até mesmo à morte.
	Este símbolo indica: PerigoUma situação ou procedimento de perigo podem causar lesões ou até mesmo a morte.
	Este símbolo indica: Risco de perigo/danosRisco de situação ou procedimento de perigo que pode causar danos, esões ou até mesmo a morte.
	Este símbolo indica: Atenção; informação importanteIgnorar esta informação pode levar a uma situação de perigo.
	ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual.Nota: leia a advertência no compartimento da pilha.
	Não exponha o aparelho ao frio, calor e grandes variações de temperatura. Ao deslocar o aparelho de um local frio para um local quente, deixe-o desligado até estar à temperatura ambiente. Isto evitará a formação de condensação e erros de medição.
	Proteja o aparelho de quedas e má utilização. Evite usar força excessiva durante a utilização.
	Aparelho de nível de contaminação 2. Usar apenas em interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Não está indicado para uso industrial. Ver §8 Grau de contaminação.

DVM900

	Mantenha o aparelho fora do alcance de crianças e pessoas não qualificadas.
	Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.
	O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.
	Este é um instrumento de medição de categoria de instalação CAT IV. Consulte §7 Categoria Sobretensão/instalação.
	Leia este anexo e o manual atentamente. Familiarize-se com o funcionamento do aparelho antes de o utilizar.
	Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
	Utilize o aparelho apenas para as aplicações descritas neste manual. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

4. Manutenção

O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

Antes de proceder a quaisquer atividades de manutenção, desligue os cabos de teste das tomadas.

Para instruções sobre como substituir pilhas ou fusíveis, consulte §11

Substituição de Pilhas e Fusíveis.

Não utilize abrasivos ou solventes no medidor. Para efeitos de limpeza use um pano húmido e um detergente neutro.

5. Durante a Utilização

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.

DVM900

• Se o equipamento for utilizado de uma forma não especificada pelo fabricante, a proteção fornecida pelo equipamento pode ficar comprometida.
• Nunca exceda os valores máximo recomendados. O valor máximo é indicado separadamente nas especificações para cada nível de medição.
• Nunca toque nos terminais que não estão a ser utilizados enquanto o multímetro estiver ligado a um circuito que está a ser testado.
• Nunca utilize o medidor com instalações CAT II ao medir tensões que possam exceder a margem de segurança de 600 V acima do solo. Nunca use o medidor com instalações CAT IV ao medir tensões que possam exceder a margem de segurança de 300 V acima do solo.
• Coloque o seletor na posição máxima caso a intensidade da carga a ser medida não seja previamente conhecida.
• Desligue as pontas de teste do circuito testado antes de rodar o selector para escolher outras funções.
• Ao fazer medições num aparelho de TV ou circuitos de corrente alterna, tenha sempre em conta que o medidor pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste.
• Seja extremamente cuidadoso ao medir tensões de mais de 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da barreira de protecção durantes as medições.
• Não meça resistências, díodos ou continuidade em circuitos sob tensão. Certifique-se que foram descarregados todos os condensadores.

6. Descrição Geral

Ver as figuras da página 2 deste manual do utilizador:

1. Visualização
   LCD 3 ½ dígitos, 7 segmentos
2. Botões de função
3. Selector giratório

4. entrada "15A"
   Introduza o cabo de teste vermelho neste conector de forma a medir uma corrente máxima de 15 A.

5. entrada "VΩHz"

Introduza cabo de teste vermelho (positivo) neste conector para medir a tensão, resistência e frequência.

1. entrada "COM"

Introduza o cabo de teste preto (negativo).

1. ficha "μAmA"

Introduza cabo de teste vermelho (positivo) neste conector para medir a corrente (except 15 A).

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transitórias que podem ocorrer nas pontas de teste. Uma sobretensão transitória é um aumento curto da tensão induzido por um sistema, por ex., a queda de um raio num poste de alta tensão.

As categorias segundo o EN 61010-1 são:

CAT I	Um multímetro de categoria CAT I é indicado para medições em circuitos eletrónicos protegidos que não estejam ligados diretamente à tomada de corrente principal, por ex. circuitos eletrónicos, sinais de controlo...
CAT II	Um multímetro de categoria CAT II é indicado para medições num ambiente CAT I, aparelhos monofásicos ligados à rede eléctrica com um conector e circuitos num ambiente doméstico normal, na condição que o circuito esteja a uma distância mínima de 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo: alimentação de electrodomésticos e ferramentas portáteis, etc.
CAT III	Um DMM de categoria CAT III não só é indicado para medições num ambiente CAT I e CAT II, como também para a medição de um aparelho mono- ou polifásico (fixo) a uma distância mínima de 10 m de um ambiente CAT IV, e para a medição em ou de uma caixa de distribuição (curto-circuitos, circuitos de iluminação, forno eléctrico).
CAT IV	Um DMM de categoria CAT IV é indicado para medição num ambiente CAT I, CAT II e CAT III, e também para medição numa entrada de energia de nível primário.Qualquer medição efectuada num aparelho, cujos cabos estão no exterior (tanto subterrâneo como supraterrâneo), necessita de um multímetro de categoria CAT IV.

Importante:

Este multímetro foi desenhado de acordo com a norma EN 61010-1, categoria de instalação CAT II 700 V e CAT IV 600 V. Isto implica restrições de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medição. Consulte a tabela abaixo.

Este aparelho só está indicado para medições até 700 V na CAT II e até 600 V na CAT IV

8. Grau de contaminação

A norma IEC 61010-1 especifica os diferentes tipos de contaminação ambiental. Cada tipo necessita do seu próprio nível de protecção para garantir segurança. Um ambiente rugoso necessita de um nível de protecção mais severo. O nível de protecção adaptado a um determinado ambiente

DVM900

depende do isolamento e da qualidade da caixa. O grau de contaminação do DVM indica o tipo de ambiente em que o mesmo pode ser utilizado.

Grau de contaminação 1	Ausência de contaminação ou contaminação seca e não condutora. A poluição não tem qualquer influência. (apenas se encontra em compartimentos hermeticamente selados)
Grau de contaminação 2	Apenas ocorre poluição não condutora. Ocasionalmente, poderá ocorrer condutividade temporária causada pela condensação. (os ambientes doméstico e de escritório enquadram-se nesta categoria)
Grau de contaminação 3	Ocorre poluição condutora, ou ocorre a poluição seca e não condutora que se torna condutora devido à condensação que está prevista.(ambientes industriais e ambientes expostos ao ar exterior - mas não em contacto com a precipitação)
Grau de contaminação 4	A poluição gera condutividade persistente provocada por poeira condutora, chuva ou neve. (ambientes exteriores muito expostos e ambientes em que existam elevados níveis de humidade ou ocorram concentrações elevadas de partículas)

Importante: Este aparelho foi desenhado de acordo com a norma EN 61010-1, grau de contaminação 2. Isto implica restrições de uso no que respeita à contaminação que pode surgir num determinado ambiente. Consulte a tabela abaixo.

Este aparelho só está indicado para medições num ambiente com um grau de contaminação 2.

9. Especificações

Este aparelho não vem calibrado de origem!

Normas relativas ao ambiente de utilização:

Use este aparelho apenas para medições em ambientes de CAT I, CAT II, CAT III e CAT IV (ver §7).

Use este aparelho apenas em ambientes com grau 2 de contaminação (ver §8).

As condições ideais de funcionamento incluem:

temperatura: 0 °C a 40 °C (32 °F a 104 °F)

alimentação....1 pilha de 3.7 V (incl.)

ecrã .... LCD, contagem até 6000

DVM900

modos disponíveis ...... automático / manual
indicador sonoro de continuidade ...... sim
teste de díodos ...... sim
indicador de bateria fraca ...... sim
retenção de dados .... sim
retroiluminação .... sim
desativação automática ...... sim
dimensões....190 x 100 x 40 mm
peso (com pilhas) 320 g
ambiente para armazenamento
temperatura -20 °C a 60 °C
humidade .... < 90 % RH
sonda de teste ...... CAT II 700 V / CAT IV 600 V, 15 A; L = 90 cm
grau de proteção IP ......IP20

9.1 TENSÃO CC

Não meça circuitos que possam conter tensões

Protecção contra sobrecarga: 700 V DC ou AC rms

Impedância: 10 MΩ, < 100 MΩ na opção 60 mV/600 mV

9.2 TENSÃO CA

Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC

amplitude

60 mV	0.01 mV	± (1.2 % + 3)
600 mV	0.1 mV
6 V	1 mV	± (0.8 % + 3)
60 V	10 mV
600 V	100 mV
700 V	1 V	± (1.2 % + 3)

True RMS CA

Amplitude de frequência: 40 Hz-2 kHz

Protecção contra sobrecarga: 700 V DC ou AC rms

Impedância: 10 MΩ, < 100 MΩ na opção 60 mV/600 mV

V. 02 - 29/01/2020 101 ©Velleman nv

9.3 CORRENTE DC

	Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC
amplitude	resolução	precisão
600 μA	0.1 μA	± (1.2 % + 2)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2.0 % + 3)
15 A	10 mA

Protecção contra sobrecarga: fusível F0. A/700V & fusível 15A/700V

Teste contínuo da corrente máxima estabilizada de 1 A

9.4 corrente AC

	Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC
amplitude	resolução	precisão
600 μA	0.1 μA	± (1.5 % + 3)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2.5 % + 5)
15 A	10 mA

True RMS CA

Amplitude de frequência: 40 Hz-2 kHz

Protecção contra sobrecarga: fusível F0. A/700V & fusível 15A/700V

Teste contínuo da corrente máxima estabilizada de 1 A

9.5 RESISTÊNCIA

	Não faça medições de resistência em circuitos ativos
amplitude	resolução	precisão
600 Ω	0.1 Ω	± (1.0 % + 3)
6 kΩ	1 Ω	± (1.0 % + 2)
60 kΩ	10 Ω
600 kΩ	100 Ω
6 MΩ	1 kΩ
60 MΩ	10 kΩ	± (1.5 % + 3)

Protecção contra sobrecarga: 700 V DC ou AC rms

9.6 CAPACITÂNCIA

	Não faça medições de capacitância em circuitos ativos
amplitude	resolução	precisão
9.999 nF	1 pF	± (3.0 % + 10)
99.99 nF	10 pF	± (2.5 % + 5)
999.9 nF	100 pF
9.999 μF	1 nF
99.99 μF	10 nF	± (5.0 % + 10)
999.9 μF	100 nF	± (10.0 % + 20)
9.999 mF	1 μF
99.99 mF	10 μF

Protecção contra sobrecarga: 700 V DC ou AC rms

9.7 DÍODO E CONTINUIDADE

	Não faça medições de díodos ou de continuidade em circuitos ativos
amplitude	descrição	condições de teste
	é apresentada a tensão direta aproximada do diodo	corrente DC ± 1. mA tensão DC invertida ± 4 V
	aviso sonoro em caso de resistência < 50 Ω	tensão do circuito aberto ± 2 V

Protecção contra sobrecarga: 700 V DC ou AC rms

V. 02 - 29/01/2020 103 ©Velleman nv

9.8 FREQUÊNCIA

	Não faça medições de frequência em circuitos ativos
amplitude	resolução	precisão
9.999 Hz	0.001 Hz	± (0.1 % + 5)
99.99 Hz	0.01 Hz
999.9 Hz	0.1 Hz
9.999 kHz	1 Hz
99.99 kHz	10 Hz
999.9 kHz	100 Hz
9.999 MHz	1 Hz

Sensibilidade: onda senoidal de 0,6 V rms, 1,5 V rms para 9,999 MHz Protecção contra sobrecarga: 700 V DC ou AC rms

9.9 CICLO DE TRABALHO

0.1-99 %: ± (2.0 % + 2), frequência < 10 kHz
Sensibilidade: onda senoidal 0.6 V rms
Protecção contra sobrecarga: 700 V DC ou AC rms

9.10 TEMPERATURA

amplitude	precisão		resolução
°C/°F	-20 a 150 °C	± (3 °C + 1)	1 °C/1 °F
	-4 a 302 °F	± (5 °F + 2)
	151 a 1000 °C	± (3 % + 2)
	303 a 1832 °F	± (3 % + 3)

sensor NiCr-NiSi
Protecção contra sobrecarga: 700 V DC ou AC rms

9.11 TESTAR A BATERIA

amplitude	precisão	corrente de carga	resolução
1.5 V	± (5.0 % + 2)	50 mA	1 mV
9 V		5 mA	10 mV
12 V		50 mA	10 mV

Protecção contra sobrecarga: fusível F0.8 A / 700 V

9.12 DETECÇÃO DE TENSÃO CA SEM CONTATO (NCV)

Alcance do teste de tensão: 90-1000 V AC rms O indicador sonoro integrado tocará assim que for detectada tensão activa.

10. Utilização

10.1 MEDIÇÃO DE TENSÃO CC + CA

	Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC
	Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou 30 VAC rms.Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

1. Rode o seletor giratório para a posição "mV≈" ou "v≈".
2. Ligue o cabo de teste vermelho na entrada "VΩHz" e o cabo de teste preto na entrada "COM".
3. Pressione SELECT para escolher medição "CC" ou "CA".
4. Ligue os cabos de teste à fonte que pretende medir.
5. Leia o valor da tensão e a polaridade do cabo vermelho no visor LCD.
6. Na opção CA, pressione "Hz/%" para medir a frequência ou o ciclo de trabalho.

Notas

• Se o intervalo não for conhecido de antemão, ajuste o seletor para uma opção mais alta e depois vá diminuindo gradualmente.
• Um intervalo inadequado é indicado por OL ou -OL. Seleccione uma opção mais elevada.
• A tensão de entrada máxima é de 700 V rms.

10.2 MEDIÇÃO DE CORRENTE DC

	Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC
	Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou 30 VAC rms.Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

1. Rode o seletor giratório para a posição “μA∞”, “mA∞” ou “A∞”.
2. Ligue o cabo de teste vermelho na entrada "μAmA" e o cabo de teste preto na entrada "COM" (troque o cabo de teste vermelho para a entrada "15A" para medições entre 600 mA e 15 A).
3. Pressione SELECT para escolher medição "CC" ou "CA".
4. Abra o circuito no qual a corrente deverá ser medida e ligue os cabos de teste ao circuito IN SERIES.
5. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD.

DVM900

1. Na opção CA, pressione "Hz/%" para medir a frequência ou o ciclo de trabalho.

10.3 MEDIÇÃO DA RESISTÊNCIA

Não faça medições de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Coloque o seletor giratório na posição "Ω→+")" desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩHz" e o cabo de teste preto na entrada "COM".
3. Ligue os cabos de teste ao resistor a ser medido e leia o que aparece no visor LCD.

10.4 MEDIÇÃO DA CAPACITÂNCIA

Não faça medições de capacitância em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada "VΩHz" e o cabo de teste preto na entrada "COM".
2. Coloque o interruptor giratório na posição amplitude apropriada.
3. Ligue os cabos de teste à fonte a ser medida e leia o valor no visor LCD.

10.5 TESTE DE DIODO E CONTINUIDADE

Não faça medições de díodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Conecte o cabo de teste vermelho ao conector "VΩHz" e o cabo preto ao conector "COM".
2. Coloque o seletor na posição "Ω→•••" desejada.
3. Pressione SELECT para escolher o diodo ou a medição audível da continuidade.
4. Para medição de diodo, ligue o cabo de teste vermelho ao ânodo do diodo que pretende testar e o cabo de teste preto ao cátodo do diodo. A queda de tensão directa aproximada do diodo será exibida. Para medição de continuidade, ligue os cabos de teste a dois pontos do circuito que pretende testar. Se existir continuidade será emitido um sinal sonoro.

10.6 MEDIÇÃO DA FREQUÊNCIA E DO CICLO DE TRABALHO

Não faça medições de frequência ou continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Rode o seletor giratório para a posição "Hz".
2. Conecte o cabo de teste vermelho ao conector "VΩHz" e o cabo preto ao conector "COM".
3. Pressione "Hz/%" para medir a frequência ou o ciclo de trabalho.
4. Ligue os cabos de teste à fonte a ser medida e leia o valor no visor LCD.

10.7 MEDIÇÃO DA TEMPERATURA

1. Ligue a ficha banana vermelha ao conector "VΩHz" e a preta ao conector "COM".
2. Rode o seletor para a posição "°C/°F".
3. Pressione SELECT para escolher entre medição em °C ou °F.
4. Coloque a sonda no campo a medir e faça a leitura no visor LCD.

10.8 TESTAR A BATERIA

1. Ligue o cabo de teste vermelho ao conector "μAmA" e o preto ao conector "COM".
2. Rode o seletor para a posição "1.5V", "9V" ou "12V".
3. Coloque a sonda no campo a medir e faça a leitura no visor LCD.

10.9 DETECÇÃO NCV (detecção tensão sem contacto)

1. Coloque o interruptor rotativo na posição "NCV".
2. Segure o aparelho de maneira que a parte superior fique na vertical e horizontalmente centrada e em contato com o condutor. Sempre que a tensão ativa for ≥ 90 V CA rms, o alarme sonoro incorporado dispara.

Notas

1. Mesmo sem o sinal sonoro, a tensão poderá existir. Não confie apenas na detecção de tensão sem contato para apurar a presença de tensão. A detecção pode estar condicionada pelo tipo de tomada, pela espessura e tipo de isolamento e por outros fatores.
2. Sempre que os terminais de entrada do medidor detectam tensão, devido à influência da tensão atual, o indicador de detecção de tensão também pode acender.
3. Mantenha o aparelho afastado de fontes de ruído elétrico durante os testes, ou seja, luzes fluorescentes e reguláveis, motores, etc. Essas fontes podem acionar a detecção NCV e invalidar o teste.

10.10 RETENÇÃO DE DADOS

Em qualquer uma das opções, pressione "HOLD" para bloquear o valor apresentado. A indicação DH aparece no visor. Pressione novamente para sair.

10.11 MAX/MIN HOLD

Pressione MAX/MIN para bloquear o valor mín. ou máx. Pressione durante 2 segundos para bloquear.

10.12 MEDIÇÃO RELATIVA

Pressione REL para medir o valor relativo. O modo automático pode ser alterado para manual. Pressione novamente para sair. Esta função não se aplica à medição Hz/%.

11. Substituição da Pilha e Fusível

	ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual.Nota: leia a advertência no compartimento da pilha
	O utilizador não terá de fazer a manutenção das peças.Contacte um agente autorizado para assistência e/ou peças de substituição.
	Desligue os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de medição antes de substituir pilhas ou fusíveis.

• Quando aparece " " a-pilha deve ser substituída.
• Os fusíveis raramente precisam de ser substituídos e fusíveis fundidos são normalmente resultado de erro humano.

Substituir a pilha:

• Desligue o multímetro.
• Retire o parafuso na parte de trás e abra a caixa cuidadosamente.
• Retire a pilha gasta e introduza uma nova.
• Fecha caixa exterior e aperte os parafuso.

Pilha: 1 x 3.7 V, respeitando sempre a polaridade

Fusíveis: F0.8 A/1000 V, 6.75 x 33 mm, F15 A/1000 V, 6.75 x 33 mm

Certifique-se de que o medidor está bem fechado e coloque sempre a proteção na extremidade antes de o utilizar.

DVM900

12. Resolução de problemas

Caso o aparelho se comporte de forma anormal durante as medições, isto significa que o fusível interno pode estar avariado.

Tenha sempre em conta que uma pilha fraca pode originar medições incorrectas. Substitua a pilha regularmente.

(dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está fraca.)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.
• estão por consequência excluídos:
• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);

• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
