Typ produktu	Multimetr cyfrowy
Marka	Velleman
Model	DVM900
Wymiary	190 x 100 x 40 mm
Waga (z baterią)	320 g
Zasilanie	1 bateria 3,7 V (typ nieokreślony)
Wyświetlacz	LCD, 6000 punktów, 3 ½ cyfry, 7 segmentów
Wybór zakresu	Automatyczny i ręczny
Funkcje główne	Pomiar napięcia DC/AC, prądu DC/AC, rezystancji, pojemności, częstotliwości, współczynnika wypełnienia, temperatury, test diody, ciągłości dźwiękowej, test baterii, wykrywanie NCV
True RMS	Tak (AC)
Kategoria przepięciowa	CAT II 700 V / CAT IV 600 V
Stopień zanieczyszczenia	2 (użytek domowy i biurowy)
Ochrona przed przeciążeniem	Bezpieczniki F0,8 A/1000 V i F15 A/1000 V
Impedancja wejściowa (napięcie)	10 MΩ (<100 MΩ w zakresach mV)
Funkcje dodatkowe	Data Hold, Max/Min Hold, pomiar względny, podświetlenie, automatyczne wyłączanie
Stopień ochrony	IP20
Temperatura pracy	0 °C do 40 °C
Wilgotność pracy	≤ 80% HR
Maksymalna wysokość	2000 m
Konserwacja i czyszczenie	Odłączyć przewody przed konserwacją; czyścić wilgotną szmatką i łagodnym detergentem; wymienić baterię i bezpieczniki zgodnie z instrukcją
Bezpieczeństwo	Nie przekraczać limitów napięcia; zawsze trzymać palce za osłoną sond; odłączyć przewody przed otwarciem obudowy
Części zamienne i naprawialność	Brak części naprawialnych przez użytkownika; zamawiać części zamienne u sprzedawcy
Informacje ogólne	Gwarancja 24 miesiące (konsumencka); tylko do użytku wewnętrznego

Często zadawane pytania - DVM900 VELLEMAN

Jak zmierzyć napięcie stałe za pomocą DVM900?

Ustaw pokrętło na zakres V (DC). Podłącz czerwony przewód do gniazda VΩHz, a czarny do COM. Naciśnij SELECT, aby wybrać DC. Umieść sondy równolegle w obwodzie. Odczytaj wartość i polaryzację na wyświetlaczu.

Jaka jest maksymalna mierzalna wartość napięcia stałego?

Maksymalne mierzalne napięcie stałe wynosi 700 V. Nigdy nie przekraczaj tego limitu, aby uniknąć uszkodzenia urządzenia i ryzyka porażenia prądem.

Jak przetestować diodę za pomocą tego multimetru?

Ustaw pokrętło na zakres Ω→+•••. Naciśnij SELECT, aby wybrać tryb diody. Podłącz czerwoną sondę do anody, a czarną do katody. Na wyświetlaczu pojawi się przybliżone napięcie przewodzenia.

Co oznacza wyświetlenie 'OL'?

Wyświetlenie OL (Over Limit) oznacza, że pomiar przekracza wybrany zakres. Wybierz wyższy zakres lub sprawdź, czy obwód nie jest poza zakresem.

Jak wymienić baterię w DVM900?

Wyłącz urządzenie i odłącz przewody. Odkręć śrubę komory baterii z tyłu. Wymień zużytą baterię na nową o napięciu 3,7 V, zachowując polaryzację. Zamknij obudowę.

Multimetr nie włącza się, co robić?

Najpierw sprawdź baterię. Jeśli wyświetlacz pozostaje wyłączony, bateria może być rozładowana. Wymień ją. Jeśli problem nadal występuje, wewnętrzny bezpiecznik może być uszkodzony. Sprawdź instrukcję dotyczącą wymiany bezpiecznika.

Czy mogę używać DVM900 w obwodach przemysłowych?

Nie, DVM900 jest przeznaczony do użytku domowego i biurowego (stopień zanieczyszczenia 2). Nie nadaje się do użytku przemysłowego (stopień zanieczyszczenia 3 lub 4), chyba że wskazano inaczej.

Jak działa bezstykowe wykrywanie napięcia (NCV)?

Ustaw pokrętło na NCV. Zbliż czujnik (górną część multimetru) do przewodu. Brzęczyk aktywuje się, jeśli wykryje napięcie AC ≥ 90 V. Uwaga: wykrywanie może być zakłócone przez izolację lub zakłócenia.

Jakie są bezpieczniki zamienne?

DVM900 używa dwóch bezpieczników: F0,8 A/1000 V (6,75 x 33 mm) dla zakresów prądu do 600 mA oraz F15 A/1000 V (6,75 x 33 mm) dla zakresu 15 A. Używaj wyłącznie bezpieczników o podanych specyfikacjach.

Jak zmierzyć temperaturę za pomocą DVM900?

Podłącz termoparę (sondę NiCr-NiSi) do gniazda VΩHz (czerwone) i COM (czarne). Ustaw pokrętło na °C/°F. Naciśnij SELECT, aby wybrać jednostkę. Umieść sondę na mierzonym obiekcie i odczytaj temperaturę.

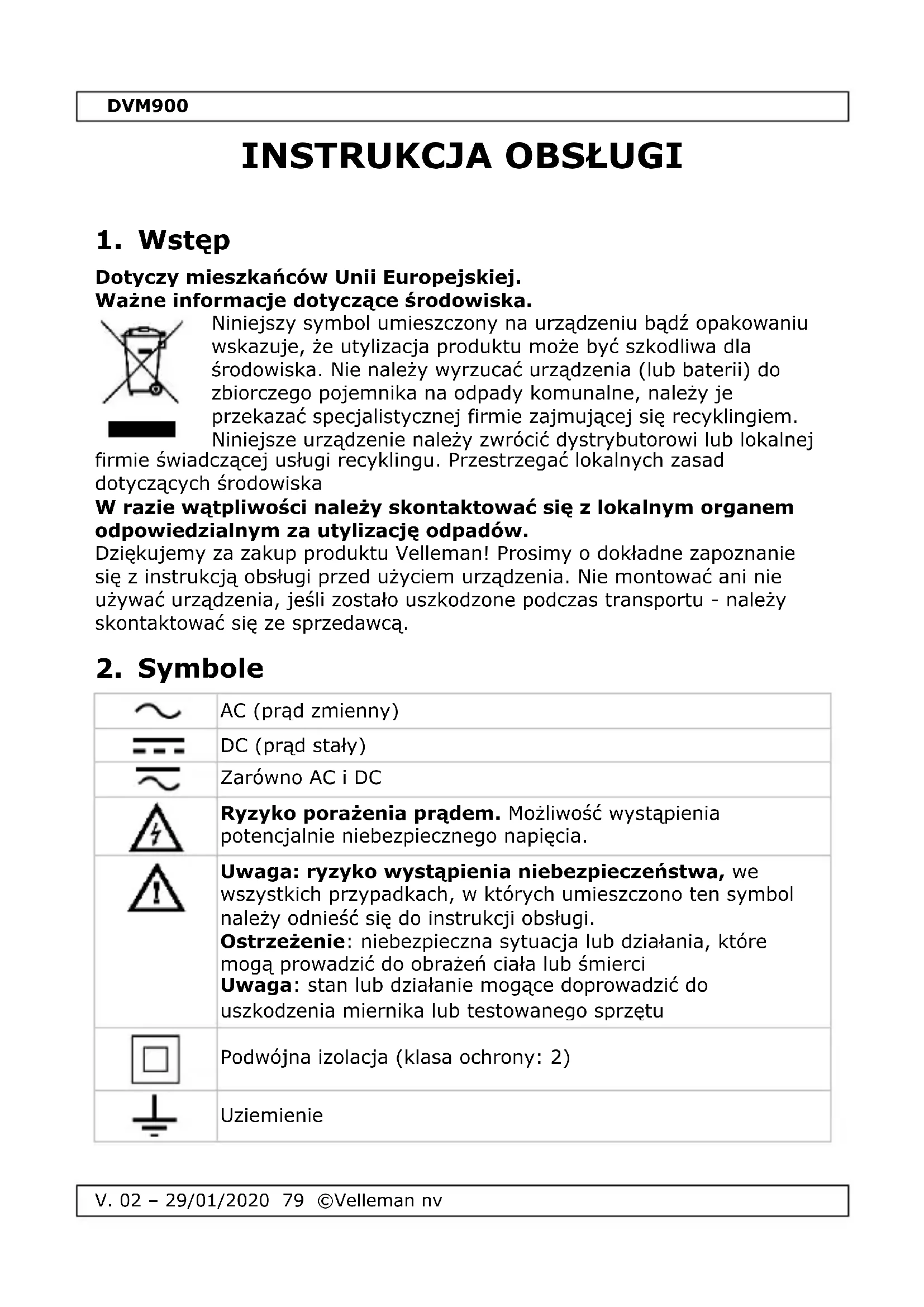

INSTRUKCJA OBSŁUGI DVM900 VELLEMAN

Dotyczy mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

1. Symbole

	AC (prąd zmienny)
	DC (prąd stały)
	Zarówno AC i DC
	Ryzyko porażenia prądem. Możliwość wystąpienia potencjalnie niebezpiecznego napięcia.
	Uwaga: ryzyko wystąpienia niebezpieczeństwa, we wszystkich przypadkach, w których umieszczono ten symbol należy odnieść się do instrukcji obsługi.Ostrzeżenie: niebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierciUwaga: stan lub działanie mogące doprowadzić do uszkodzenia miernika lub testowanego sprzętu
	Podwójna izolacja (klasa ochrony: 2)
	Uziemienie

DVM900

	Bezpiecznik
	Kondensator
	Dioda
	Ciągłość

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

	Ten symbol wskazuje: Należy zapoznać się z instrukcją obsługiNieznajomość instrukcji obsługi może prowadzić do uszkodzenia mienia, obrażeń ciała lub śmierci.
	Ten symbol wskazuje: NiebezpieczeństwoNiebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierci.
	Ten symbol wskazuje: Ryzyko wystąpienia niebezpieczeństwa/powstania szkódRyzyko wystąpienia niebezpiecznej sytuacji lub działań, mogących prowadzić uszkodzenia mienia, obrażeń ciała lub śmierci.
	Ten symbol wskazuje: Uwaga; ważne informacjeZignorowanie niniejszych informacji może prowadzić do niebezpiecznych sytuacji.
	OSTRZEŻENIE: Aby uniknąć porażenia prądem elektrycznym, przed otwarciem obudowy każdorazowo należy odłączyć przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać wyłącznie bezpieczników o parametrach określonych w niniejszej instrukcji.Uwaga: patrz ostrzeżenie na gnieździe baterii.
	Unikać zbyt niskich i wysokich temperatur, jak również dużych wahań temperatury. W przypadku przenoszenia urządzenia z zimnego do ciepłego miejsca, pozostawić je wyłączone do momentu osiągnięcia temperatury pokojowej. Pomoże to zapobiec kondensacji i błędom pomiarowym.

DVM900

	Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać używania siły.
	Urządzenie do stosowania w układach o stopniu zanieczyszczenia 2. Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Urządzenie nie jest przeznaczone do zastosowań przemysłowych. Patrz §8 Stopień zanieczyszczenia.
	Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.
	Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów znajdujących się pod napięciem należy zachować szczególną ostrożność.
	W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika.W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.
	Jest to przyrząd pomiarowy do instalacji kategorii IV (KAT. IV). Patrz §7 Kategoria przepięciowa/instalacji.
	Należy dokładnie przeczytać niniejsze uzupełnienie oraz instrukcję. Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.
	Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
	Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

4. Konserwacja

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Przed podjęciem jakichkolwiek prac konserwacyjnych należy odłączyć przewody pomiarowe od gniazd.

Instrukcje dotyczące wymiany baterii lub bezpiecznika znajdują się w §11 Wymiana baterii i bezpieczników.

Do czyszczenia miernika nie stosować materiałów ściernych ani rozpuszczalników. Używać wilgotnej szmatki i łagodnego detergentu.

5. Podczas użytkowania

Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów znajdujących się pod napięciem należy zachować szczególną ostrożność.

• Jeśli urządzenie jest stosowane w sposób nieuwzględniony przez producenta, ochrona, którą zapewnia urządzenie, może być osłabiona.
• Ze względów bezpieczeństwa nigdy nie przekraczać wartości granicznych. Wartości graniczne wyszczególniono oddzielnie w specyfikacjach dla każdego zakresu pomiarowego.
• Nie dotykać nieużywanych zacisków, jeżeli miernik jest podłączony do testowanego obwodu.
• Nie należy używać miernika do instalacji KAT. II w celu mierzenia napięć mogących przekraczać margines bezpieczeństwa 600 V powyżej uziemienia.
  Nie należy używać miernika do instalacji kategorii IV (KAT. IV) w przypadku mierzenia napięć mogących przekraczać margines bezpieczeństwa wynoszący 300 V powyżej uziemienia.
• Jeżeli rząd mierzonej wielkości jest nieznany przed pomiarem, ustawić przełącznik wyboru zakresu w pozycji maksymalnej.
• Przed zmianą pozycji przełącznika wyboru zakresu w celu zmiany funkcji należy odłączyć przewody pomiarowe od testowanego obwodu.
• Podczas wykonywania pomiarów na odbiornikach TV lub obwodach rozdzielczych należy pamiętać, że wysokie napięcia impulsowe występujące w punktach pomiarowych mogą spowodować uszkodzenie miernika.
• Zachować ostrożność przy pomiarach napięcia wyższego niż 60 Vdc lub 30 Vac rms. Podczas pomiaru palce muszą znajdować się poza krawędziami ochronnymi sondy pomiarowej.
• Nie dokonywać pomiarów rezystancji, parametrów diod ani ciągłości w obwodach pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

6. Informacje ogólne

Patrz rysunki na stronie 2 niniejszej instrukcji:

1. Wyświetlacz
   LCD, 7 segmentów, 3 ½ cyfry
2. Przyciski funkcyjne
3. Pokrętło

4. Gniazdo "15 A"
   Umieścić czerwony przewód pomiarowy w tym złączu, aby zmierzyć prąd maks. 15 A.

5. Gniazdo "VΩHz"

Umieścić czerwony (dodatni) przewód pomiarowy w tym złączu, aby zmierzyć napięcie, rezystancję i częstotliwość.

1. Gniazdo "COM"

Umieścić czarny (ujemny) przewód pomiarowy.

1. Gniazdo "μAmA"

Umieścić czerwony (dodatni) przewód pomiarowy w tym gnieździe, aby zmierzyć wartość prądu (za wyjątkiem 15 A).

7. Kategoria przepięciowa/instalacji

Multimetry cyfrowe są kategoryzowane według ryzyka występowania oraz poziomu przepięcia przejściowego, które może pojawić się podczas pomiaru. Stany przejściowe to krótkotrwałe przepływy energii elektrycznej wywoływane w układzie, np. na skutek uderzenia pioruna w linię wysokiego napięcia.

Zgodnie z normą EN 61010-1 obowiązują następujące kategorie:

KAT I	Mierniki kategorii I są przeznaczone do pomiaru parametrów chronionych obwodów elektronicznych bez bezpośredniego podłączenia do sieci, np. obwody urządzeń elektronicznych, sygnały sterujące itp.
KAT. II	Mierniki kategorii II są przeznaczone do pomiaru układów kategorii I oraz urządzeń jednofazowych, podłączonych do sieci za pomocą wtyczki, jak również obwodów do użytku domowego, o ile dany obwód znajduje się w odległości co najmniej 10 m od układu kategorii III lub 20 m od układu kategorii IV. Np. sprzęt gospodarstwa domowego, urządzenia przenośne itp.
KAT. III	Mierniki kategorii III są przeznaczone do pomiaru układów kategorii I II oraz urządzeń jedno- lub wielofazowych, znajdujących się w odległości co najmniej 10 m od układu kategorii IV, oraz pomiaru parametrów sprzętu rozdzielczego (skrzynki bezpiecznikowe, obwody oświetleniowe, piecyki elektryczne).

DVM900

KAT. IV

Mierniki kategorii IV są przeznaczone do pomiaru układów kategorii I, II i III oraz głównych źródeł zasilania.Należy pamiętać, że do pomiaru parametrów sprzętu z przewodami zasilającymi instalowanymi na zewnątrz (instalacja nadziemna lub podziemna) należy używać mierników kategorii IV.

Ostrzeżenie:

Niniejsze urządzenie zaprojektowano zgodnie z normą EN 61010-1, kategoria instalacyjna II (KAT. II) 700 V i kategoria instalacyjna III (KAT. IV) 600 V. Oznacza to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia, związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Patrz powyższa tabela.

Urządzenie jest przeznaczone wyłącznie do pomiarów układów o napięciu maks. 700 V w kategorii III (KAT. III) i maks. 600 V w kategorii IV(KAT. IV

8. Stopień zanieczyszczenia

Norma IEC 61010-1 określa różne stopnie zanieczyszczenia układów, w przypadku których należy stosować odpowiednie zabezpieczenia w celu zapewnienia bezpieczeństwa. Silniej zanieczyszczone układy wymagają większej liczby zabezpieczeń, natomiast rodzaje stosowanych zabezpieczeń zależą głównie od właściwości materiałów izolacyjnych oraz obudowy. Stopień zanieczyszczenia określony dla DVM wskazuje, w jakich układach urządzenie może być stosowane.

Stopień zanieczyszczenia 1	Brak zanieczyszczenia lub wyłącznie zanieczyszczenia suche bez właściwości przewodzących. Zanieczyszczenia nie wywierają żadnego wpływu. (występują wyłącznie w obudowach hermetycznych).
Stopień zanieczyszczenia 2	Występują wyłącznie zanieczyszczenia bez właściwości przewodzących. Niekiedy może występować czasowe przewodnictwo na skutek kondensacji (niniejsza kategoria obejmuje pomieszczenia mieszkalne i biurowe).
Stopień zanieczyszczenia 3	Występują zanieczyszczenia o właściwościach przewodzących lub zanieczyszczenia suche bez właściwości przewodzących, które na skutek kondensacji mogą stać się przewodzące (środowiska przemysłowe i mające kontakt z powietrzem zewnętrznym, ale chronione przed działaniem opadów atmosferycznych).
Stopień zanieczyszczenia 4	Zanieczyszczenia powodujące stałe przewodzenie prądu – pyły przewodzące, deszcz lub śnieg (odkryte środowiska

DVM900

zewnętrzne, środowiska o wysokim poziomie wilgotności lub dużych stężeniach drobnych cząstek).

Ostrzeżenie: Niniejsze urządzenie zaprojektowano zgodnie z normą EN 61010-1 dla stopnia zanieczyszczenia 2. Oznacza to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia związane z zanieczyszczeniem, które może wystąpić w stosowanych układach. Patrz powyższa tabela.

Niniejsze urządzenie jest przeznaczone do pomiarów wyłącznie w układach o stopniu zanieczyszczenia 2.

9. Specyfikacja

Urządzenie nie jest skalibrowane fabrycznie!

Przepisy dotyczące środowiska pracy:

Przyrząd może być stosowany wyłącznie do pomiarów w środowiskach kategorii I, II, III i IV (patrz §7).

Przyrząd może być stosowany wyłącznie w środowiskach o stopniu zanieczyszczenia 2 (patrz §8).

Idealne warunki robocze:

temperatura: od 0 °C do 40 °C (od 32 °F do 104 °F)

wilgotność względna: maks. 80 % RH

wysokość n.p.m.: maks. 2000 m (6560 st)

napięcie 700 V

zabezpieczenie bezpiecznikiem

F0.8 A/1000 VDC, 6.75 x 33 mm

F15 A/1000 VDC, 6.75 x 33 mm

zasilanie....1 x 3,7 V (w zestawie)

wyświetlacz ....LCD, wartości do 6000

tryb przełączania zakresów ...... automatyczny/ręczny

brzęczyk ciągłości......tak

wskaźnik niskiego poziomu baterii ......tak

zapamiętywanie danych ....tak

podświetlenie......tak

automatyczne wyłączanie......tak

wymiary....190 x 100 x 40 mm

waga (z bateria)....320 g

warunki przechowywania

temperatura od -20°C do 60°C

wilgotność .... < 90 % RH

sonda pomiarowa ..... KAT. II 700 V/ KAT. IV 600 V, 15 A; L = 90 cm

klasa IP....IP20

9.1 NAPIĘCIE DC

Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 700 VDC lub > 700 VAC

zakres	rozdzielczość	dokładność
60 mV	0,01 mV	± (0,8 % + 2)
600 mV	0,1 mV	± (0,5 % + 2)
6 V	1 mV
60 V	10 mV
600 V	100 mV
700 V	1 V	± (0,8 % + 2)

Zabezpieczenie przeciążeniowe: 700 V DC lub AC rms Impedancja: 10 MΩ, < 100 MΩ, zakres 60 mV/600 mV

9.2 NAPIĘCIE AC

Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 700 VDC lub > 700 VAC

zakres	rozdzielczość	dokładność
60 mV	0,01 mV	± (1,2 % + 3)
600 mV	0,1 mV
6 V	1 mV	± (0,8 % + 3)
60 V	10 mV
600 V	100 mV
700 V	1 V	± (1,2 % + 3)

AC true RMS

Zakres częstotliwości: 40 Hz-2 kHz

Zabezpieczenie przeciążeniowe: 700 V DC lub AC rms

Impedancja: 10 MΩ, > 100 MΩ - zakres 60 mV

9.3 PRAD STALY DC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 700 VDC lub > 700 VAC
zakres	rozdzielczość	dokładność
600 μA	0,1 μA	± (1,2 % + 2)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2,0 % + 3)
15 A	10 mA

Zabezpieczenie przeciążeniowe: bezpiecznik F0,8 A/700 V, bezpiecznik F15 A/700 V

Maks. prąd ustalony testu ciągłego wynosi 1 A

9.4 PRAD ZMIENNY AC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 700 VDC lub > 700 VAC
zakres	rozdzielczość	dokładność
600 μA	0,1 μA	± (1,5 % + 3)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2,5 % + 5)
15 A	10 mA

AC true RMS

Zakres częstotliwości: 40 Hz-2 kHz

Zabezpieczenie przeciążeniowe: bezpiecznik F0,8 A/700 V, bezpiecznik

F15 A/700 V

Maks. prąd ustalony testu ciągłego wynosi 1 A

9.5 REZYSTANCJA

	Nie dokonywać pomiarów rezystancji w obwodach znajdujących się pod napięciem
zakres	rozdzielczość	dokładność
600 Ω	0,1 Ω	± (1,0 % + 3)
6 kΩ	1 Ω	± (1,0 % + 2)
60 kΩ	10 Ω
600 kΩ	100 Ω
6 MΩ	1 kΩ
60 MΩ	10 kΩ	± (1,5 % + 3)

Zabezpieczenie przeciążeniowe: 700 V DC lub AC rms

9.6 POJEMNOŚĆ ELEKTRYCZNA

	Nie dokonywać pomiarów pojemności elektrycznej w obwodach znajdujących się pod napięciem
zakres	rozdzielczość	dokładność
9,999 nF	1 pF	± (3,0 % + 10)
99,99 nF	10 pF	± (2,5 % + 5)
999,9 nF	100 pF
9,999 μF	1 nF
99,99 μF	10 nF	± (5,0 % + 10)
999,9 μF	100 nF	± (10,0 % + 20)
9,999 mF	1 μF
99,99 mF	10 μF

Zabezpieczenie przeciążeniowe: 700 V DC lub AC rms

9.7 PARAMETRY DIOD I CIĄGŁOŚĆ OBWODU

	Nie dokonywać pomiarów parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem
zakres	opis	warunki testowe
	wyświetlacz wskazuje przybliżone napięcie przewodzenia diody	prąd DC w kierunku przewodzenia ± 1,5 μA napięcie wsteczne DC ± 4 V
	wbudowany brzęczyk włącza się przy rezystancji < ± 50 Ω	napięcie jałowe ± 2 V

Zabezpieczenie przeciążeniowe: 700 V DC lub AC rms

9.8 CZĘSTOTLIWOŚĆ

	Nie dokonywać pomiarów częstotliwości w obwodach znajdujących się pod napięciem.
zakres	rozdzielczość	dokładność
9,999 Hz	0,001 Hz	± (0,1 % + 5)
99,99 Hz	0,01 Hz
999,9 Hz	0,1 Hz
9,999 kHz	1 Hz
99,99 kHz	10 Hz
999,9 kHz	100 Hz
9,999 MHz	1 Hz

Czułość: sygnał sinusoidalny 0,6 V rms, 1,5 V rms dla 9,999 MHz

Zabezpieczenie przeciążeniowe: 700 V DC lub AC rms

9.9 CYKL PRACY

0,1-99 %: ± (2,0 % + 2), częstotliwość < 10 kHz

Czułość: sygnał sinusoidalny 0,6 V rms

Zabezpieczenie przeciążeniowe: 700 V DC lub AC rms

9.10 TEMPERATURA

zakres	dokładność		rozdzielczość
°C/°F	od -20 do 150 °C od -4 do 302 °F	± (3 °C + 1) ± (5 °F + 2)	1 °C/1 °F
	od 151 do 1000 °C od 303 do 1832 °F	± (3 % + 2) ± (3 % + 3)

czujnik NiCr-NiSi

Zabezpieczenie przeciążeniowe: 700 V DC lub AC rms

9.11 TEST BATERII

zakres	dokładność	prąd obciążeniowy	rozdzielczość
1,5 V	± (5,0 % + 2)	50 mA	1 mV
9 V		5 mA	10 mV
12 V		50 mA	10 mV

Zabezpieczenie przeciążeniowe: bezpiecznik F0,8 A/700 V

9.12 WYKRYWANE BEZDOTYKOWE NAPIĘCIA (NCV) AC

Zakres mierzonego napięcia: 90-1000 V AC rms

Wbudowany brzęczyk wyemituje sygnał dźwiękowy po wykryciu napięcia.

10. Obsługa

10.1 POMIAR NAPIĘCIA AC + DC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 700 VDC lub > 700 VAC
	Zachować szczególną ostrożność podczas pomiarów napięcia o wartościach przekraczających 60 VDC lub 30 VAC rms. Podczas pomiaru palce należy umieścić poza krawędziami ochronnymi sond pomiarowych!

1. Ustawić pokrętło w wybranej pozycji "mV≈" lub "V≈".
2. Podłączyć czerwony przewód pomiarowy do gniazda „VΩHz”, a czarny do gniazda „COM”.
3. Nacisnąć SELECT, aby wybrać pomiar "DC" lub "AC"
4. Podłączyć przewody pomiarowe do testowanego obwodu.
5. Odczytać z ekranu LCD wartość napięcia oraz biegunowość czerwonego przewodu pomiarowego.
6. W zakresie AC nacisnąć "Hz%", aby przeprowadzić pomiar częstotliwości lub współczynnika wypełnienia.

Uwagi

• Jeżeli zakres nie jest znany, ustawić wysoki i stopniowo zmniejszać.
• Przekroczenie zakresu jest sygnalizowane wyświetlaniem OL lub -OL. Ustawić wyższy zakres.
• Maksymalny napięciem wejściowy wynosi 700 V rms.

10.2 POMIAR PRADU DC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 700 VDC lub > 700 VAC
	Zachować szczególną ostrożność podczas pomiarów napięcia o wartościach przekraczających 60 VDC lub 30 VAC rms. Podczas pomiaru palce należy umieścić poza krawędziami ochronnymi sond pomiarowych!

1. Ustawić pokrętło w wybranej pozycji "μA\~", "mA\~" lub "A\~".
2. Podłączyć czerwony przewód pomiarowy do gniazda „μAmA”, a czarny do gniazda „COM” (do pomiarów w zakresie 600 mA i 15 A czerwony przewód należy przełączyć do gniazda „15A”).
3. Nacisnąć SELECT, aby wybrać pomiar "DC" lub "AC"

DVM900

1. Otworzyć obwód, w którym ma być mierzony prąd i podłączyć SZEREGOWO przewody pomiarowe.
2. Odczytać z ekranu LCD wartość prądu oraz biegunowość czerwonego przewodu pomiarowego.
3. W zakresie AC nacisnąć "Hz%", aby przeprowadzić pomiar częstotliwości lub współczynnika wypełnienia.

10.3 POMIAR REZYSTANCJI

Nie dokonywać pomiarów rezystancji w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Ustawić pokrętło w wybranej pozycji "Ω→+•")"
2. Podłączyć czerwony przewód pomiarowy do gniazda "VΩHz", a czarny do gniazda "COM".
3. Podłączyć przewody pomiarowe do testowanego rezystora i odczytać wartość z wyświetlacza LCD.

10.4 POMIAR POJEMNOŚCI ELEKTRYCZNEJ

Nie dokonywać pomiarów pojemności elektrycznej w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩHz", a czarny do gniazda "COM".
2. Ustawić pokrętło odpowiedniej pozycji zakresu "艹".
3. Podłączyć przewody pomiarowe do testowanego źródła i odczytać wartość z wyświetlacza LCD.

10.5 TEST DIOD I CIĄGŁOŚCI OBWODU

Nie dokonywać pomiarów parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩ", a czarny do gniazda "COM".
2. Ustawić przełącznik wyboru w wybranej pozycji "Ω→"".
3. Nacisnąć "SELECT", aby wybrać pomiar parametrów diod lub ciągłości z sygnalizacja dźwiękową.
4. Podłączyć czerwony przewód pomiarowy do anody, a czarny do katody testowanej diody w celu przeprowadzenia pomiarów. Pojawi się przybliżony spadek napięcia w kierunku przewodzenia na diodzie. Podłączyć przewody pomiarowe do dwóch końców testowanego obwodu w celu przeprowadzenia pomiaru ciągłości. Jeśli obwód jest ciągły, wbudowany brzęczyk wyemituje sygnał dźwiękowy.

10.6 POMIAR CZĘSTOTLIWOŚCI I WSPÓŁCZYNNIKA WYPEŁNIENIA

Nie dokonywać pomiarów częstotliwości ani ciągłości w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Ustawić pokrętło w pozycję "Hz"
2. Podłączyć czerwony przewód pomiarowy do gniazda "VΩ", a czarny do gniazda "COM".
3. Nacisnąć "Hz%", aby wybrać pomiar częstotliwości lub współczynnika wypełnienia.
4. Podłączyć przewody pomiarowe do testowanego źródła i odczytać wartość z wyświetlacza LCD.

10.7 POMIAR TEMPERATURY

1. Podłączyć czerwony wtyk bananowy do gniazda "VΩHz", a czarny do gniazda "COM".
2. Ustawić pokrętło w pozycji "°C/°F".
3. Nacisnąć SELECT, aby wybrać pomiar °C lub °F.
4. Umieścić sondę w miejscu, w którym ma zostać dokonany pomiar i odczytać wynik z ekranu LCD.

10.8 TEST BATERII

1. Podłączyć czerwony przewód pomiarowy do gniazda „μAmA”, a czarny do gniazda „COM”.
2. Ustawić pokrętło w pozycji „1,5V”, „9V” lub „12V”.
3. Umieścić sondę w miejscu, w którym ma zostać dokonany pomiar i odczytać wynik z ekranu LCD.

10.9 WYKRYWANIE BEZDOTYKOWE NAPIĘCIA (NCV)

1. Ustawić pokrętło w pozycji "NCV".
2. Urządzenie należy trzymać w taki sposób, aby jego górna część była wyśrodkowana pionowo i poziomo oraz stykała się z przewodem. Przy napięciu ≥ 90 V AC rms wbudowany brzęczyk wyemituje sygnał dźwiękowy.

UWAGI

1. Nawet gdy brzęczyk nie emituje sygnału dźwiękowego, napięcie może nadal występować. Aby określić obecność napięcia, nie można polegać wyłącznie na bezdotykowym wykrywaniu napięcia. Działanie wykrywania może zależeć od konstrukcji gniazda, grubości izolacji oraz innego rodzaju i innych czynników.

DVM900

1. Gdy zaciski wejściowe miernika wykryją napięcie, pod wpływem obecnego napięcia, może zapalić się również wskaźnik pomiaru napięcia.
2. Podczas testów należy trzymać urządzenie z dala od źródeł szumu elektrycznego, np. świetlówek i ściemniaczy, silników itp. źródła te mogą uruchomić wykrywanie NCV i unieważnić test.

10.10 ZAPAMIĘTYWANIE DANYCH

Niezależnie od zakresu nacisnąć HOLD, aby zablokować wartość na wyświetlaczu. Na wyświetlaczu pojawi się symbol DH. Nacisnąć ponownie, aby wyjść.

10.11 ZAPAMIĘTYWANIE WARTOŚCI MAKS./MIN.

Nacisnąć MAX/MIN, aby zablokować wartość minimalną lub maksymalną. Przytrzymać przez 2 sekundy, aby odblokować.

10.12 POMIAR WZGŁĘDNY

Nacisnąć REL, aby zmierzyć wartość względną. Tryb automatycznego ustawienia zakresu można zmienić na ręczny. Nacisnąć ponownie, aby wyjść. Funkcja ta nie działa w przypadku pomiaru Hz/%.

11. Wymiana baterii i bezpiecznika

OSTRZEŻENIE: Aby uniknąć porażenia prądem elektrycznym, przed otwarciem obudowy każdorazowo należy odłączyć przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać wyłącznie bezpieczników o parametrach określonych w niniejszej instrukcji.

Uwaga: patrz ostrzeżenie na gnieździe baterii

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika.

W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Przed wymianą baterii lub bezpieczników odłączyć przewody pomiarowe i wyjąć z zacisków pomiarowych.

• Po wyświetleniu się "☐" należy wymienić baterię.
• Bezpieczniki rzadko wymagają wymiany – przepalenie się bezpiecznika niemal zawsze jest wynikiem błędu ludzkiego.

Wymiana baterii:

• Wyłączyć miernik.
• Odkręcić znajdująca się z tyłu śrubę i ostrożnie otworzyć obudowę.
• Wyjąć starą baterię i włożyć nową.
• Zamknąć obudowę i dokręcić śruba.

DVM900

Bateria: 1 x 3,7 V, zwrócić uwagę na prawidłową biegunowość

Bezpieczniki: F0.8 A/1000 V, 6.75 x 33 mm, F15 A/1000 V, 6.75 x 33 mm

Przed użyciem miernika upewnić się, że obudowa jest szczelnie zamknięta i umieścić pokrywę ochronną na miejscu.

12. Wykrywanie i usuwanie usterek

Jeżeli urządzenie podczas pomiaru działa nieprawidłowo, oznacza to usterkę wewnętrznego bezpiecznika.

Należy pamiętać, że niski poziom baterii może prowadzić do niewłaściwych wyników pomiarów. Baterię należy regularnie wymieniać.

(Wskazówka: obniżona jasność podświetlenia/ekranu LCD oznacza niski poziom naładowania baterii.)

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia.

Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie.

Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić

z uwzględnieniem poniższych warunków:

- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy

- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;

- gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;

- produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie ładowalne, nieladowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);

- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;

- usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;

- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;

- Szkody wynikające ze źle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym

opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).

PT
