DVM895 - Multimètre VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Velleman
Modèle	DVM895
Affichage	LCD 3 ½ digits, 62 x 36 mm, 1999 points
Sélection de plage	Manuelle
Fonctions de mesure	Tension CC/CA, courant CC/CA, résistance, capacité, fréquence, température, test diode, continuité
Tension maximale	600 V CC/CA (CAT III), 300 V (CAT IV)
Courant maximal	15 A (continu 1 A)
Résistance maximale	200 MΩ
Capacité maximale	200 μF
Fréquence maximale	20 kHz
Température	-50 °C à 800 °C (avec sonde type K)
Protection	Fusibles : 0,5 A/600 V (5x20 mm) et 15 A/600 V (6x32 mm)
Alimentation	1 pile 9 V 6F22 (incluse)
Dimensions	190 x 100 x 40 mm
Poids	300 g (avec pile)
Catégorie de surtension	CAT III 600 V / CAT IV 300 V
Degré de pollution	2
Indice IP	IP20
Température d'utilisation	0 °C à 40 °C
Humidité max.	80 % HR
Altitude max.	2000 m
Accessoires inclus	Sondes de mesure (CAT III 1000 V / CAT IV 600 V, 15 A, L=75 cm), pile
Entretien	Nettoyer avec un chiffon humide et détergent doux ; remplacer pile/fusible par un professionnel
Garantie	24 mois (grand public)

FOIRE AUX QUESTIONS - DVM895 VELLEMAN

Quelle pile utiliser pour le DVM895 ?

Le multimètre utilise une pile 9 V 6F22. Respectez la polarité lors du remplacement.

Comment remplacer le fusible du DVM895 ?

Déconnectez les cordons, ouvrez le compartiment à piles, remplacez le fusible défectueux par un fusible de même spécification : 0,5 A/600 V (5x20 mm) ou 15 A/600 V (6x32 mm). Refermez soigneusement.

Que faire si l'affichage indique '1' ou '-1' ?

Cela signifie que la mesure est hors plage. Sélectionnez une plage plus élevée avec le sélecteur rotatif.

Peut-on mesurer la tension sur un circuit sous tension ?

Oui, mais avec précaution. Ne dépassez pas 600 V. Placez toujours vos doigts derrière la protection des sondes. Débranchez d'abord le fil sous tension après la mesure.

Comment mesurer un courant élevé (jusqu'à 15 A) ?

Utilisez la borne '15A' pour le fil rouge. La mesure continue ne doit pas dépasser 15 secondes. Pour des courants inférieurs, utilisez la borne 'mA'.

Le rétroéclairage ne fonctionne pas, que faire ?

Appuyez sur le bouton 'LIGHT' pour l'activer. Si rien ne se produit, vérifiez l'état de la pile. Un niveau faible peut réduire la luminosité.

Comment tester une diode avec le DVM895 ?

Placez le sélecteur sur le symbole diode. Connectez la sonde rouge à l'anode et la noire à la cathode. L'affichage indique la tension directe approximative (environ 0,6 V pour une diode silicium).

Quelle est la précision en tension CC ?

La précision est de ±(0,5 % de l'affichage + 2 digits) pour les plages de 200 mV à 200 V, et ±(0,8 % + 2 digits) pour 600 V.

Puis-je mesurer la capacité d'un condensateur sans le décharger ?

Non, vous devez décharger complètement le condensateur avant la mesure. Sinon, vous risquez d'endommager le multimètre ou de provoquer un choc électrique.

Que signifie le symbole 'CAT IV 300 V' sur l'appareil ?

Cela indique la catégorie de surtension maximale. CAT IV est adapté aux mesures sur les arrivées d'énergie primaires. Ne dépassez pas 300 V en CAT IV et 600 V en CAT III.

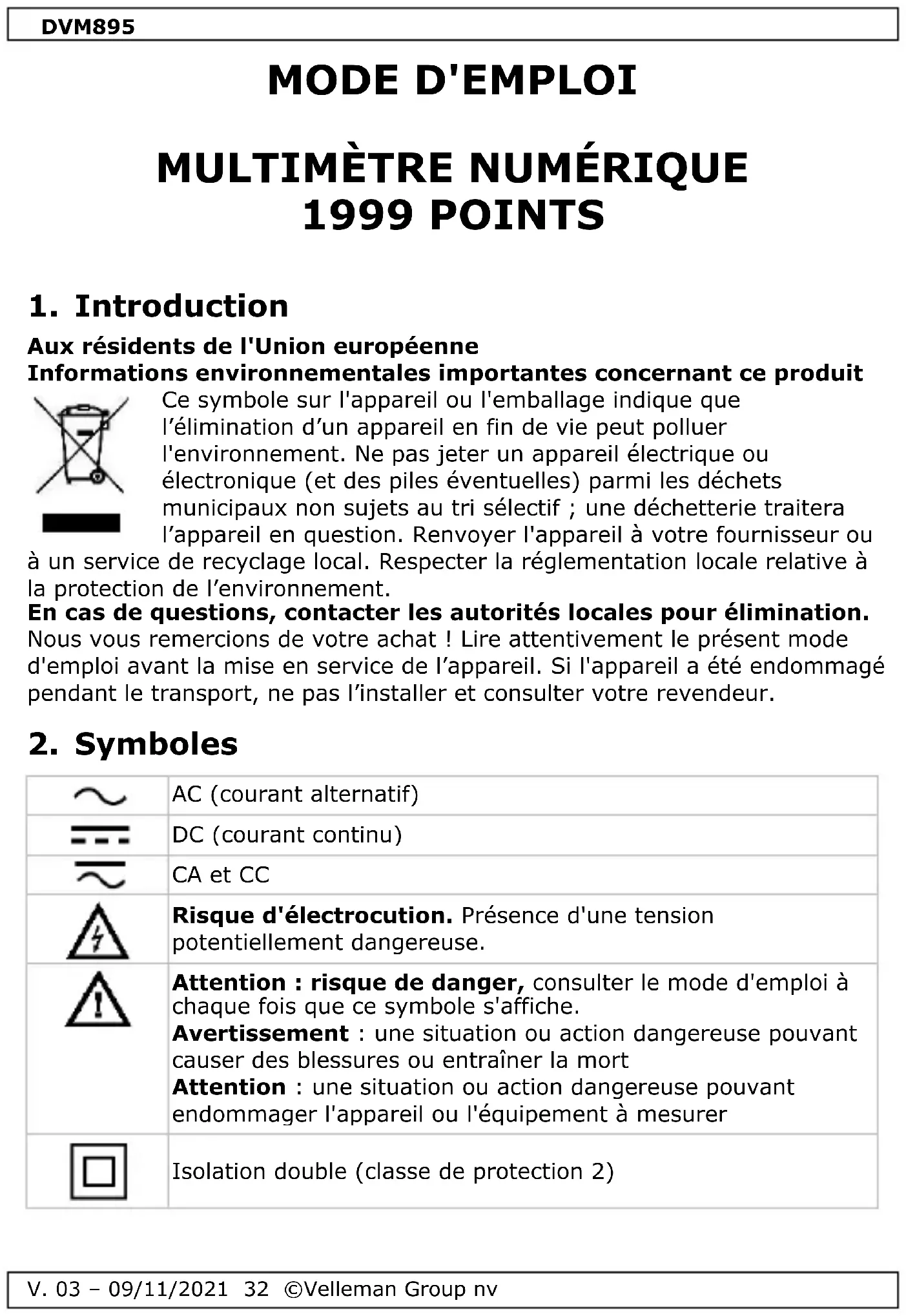

MODE D'EMPLOI DVM895 VELLEMAN

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou

à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Symboles

		AC (courant alternatif)
		DC (courant continu)
		CA et CC
		Risque d'électrocution. Présence d'une tension potentiellement dangereuse.
		Attention: risque de danger, consulter le mode d'emploi à chaque fois que ce symbole s'affiche.Avertissement: une situation ou action dangereuse pouvant causer des blessures ou entraîner la mortAttention: une situation ou action dangereuse pouvant endommager l'appareil ou l'équipement à mesurer
		Isolation double (classe de protection 2)

DVM895

	Terre
	Fusible
	Condensateur
	Diode
	Continuité

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

	Ce symbole indique : Lire les instructionsNe pas lire les instructions ou le mode d'emploi peut causer des endommagements ou blessures, ou entraîner la mort.
	Ce symbole indique : DangerUne situation ou action dangereuse pouvant causer des blessures ou entraîner la mort.
	Ce symbole indique : Risque de danger/d'endommagementRisque d'une situation dangereuse ou action pouvant causer des endommagements ou blessures, ou entraîner la mort.
	Ce symbole indique : Attention; Information importanteLa négligence de cette information peut engendrer une situation dangereuse.
	AVERTISSEMENT : Pour éviter des chocs électriques,toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier.Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.Avertissement : Se référer à l'avertissement à l'arrière de l'appareil.
	Protéger du froid, de la chaleur et des fortes variations de température. Ne pas allumer l'appareil lorsqu'il a été exposé à des variations de température. Attendre jusqu'à ce que l'appareil ait atteint la température ambiante pour éviter la condensation et les erreurs de mesure.

DVM895

	Protéger l'appareil des chocs. Éviter de secouer l'appareil pendant l'opération.
	Cette appareil correspond au degré de pollution 2. Uniquement pour l'usage à l'intérieur. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d'eau. Ne convient pas à un usage industriel. Se référer à §8 Degré de pollution.
	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Risque de choc électrique pendant l'opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.
	Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.
	Cet appareil ressort à la catégorie de surtension CAT IV. Se référer à §7 Catégories de surtension/d'installation.
	Lire attentivement cet addenda et le mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
	Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
	N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
	AVERTISSEMENT - Pour éviter tout risque d'incendie, de choc électrique ou de blessure corporelle :Raccorder le fil de mesure commun avant de raccorder le fil de mesure sous tension. Lorsque vous débranchez les fils de mesure, débrancher d'abord le fil de mesure sous tension.Débrancher l'alimentation du circuit et décharger tous les condensateurs haute tension avant de mesurer la résistance, la continuité, la capacité et les diodes.Ne pas connecter la sonde de température à un circuit sous tension.

4. Entretien

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour des informations sur le remplacement des piles ou le fusible, consulter

§11 Remplacer les piles et le fusible.

Ne pas utiliser des solvants ou des produits abrasifs. Nettoyer avec un chiffon humide et un détergent doux.

5. Pendant l'utilisation

Risque de choc électrique pendant l'opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.

• Utiliser l'appareil uniquement pour les applications décrites par le fabricant pour éviter d'endommager les systèmes de protection.
• Ne jamais dépasser les valeurs de limite indiquées. Ne jamais dépasser les valeurs de limite indiquées dans les spécifications de chaque plage de mesure.
• Ne jamais toucher les bornes inutilisées lorsque le multimètre est connecté à un circuit de mesure.
• Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 600 V sur des installations de catégorie III. Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 300 V sur des installations de catégorie IV.
• Mettre le sélecteur de plage sur la position maximale si vous ne connaissez pas l'intensité de la charge à mesurer.
• Déconnecter les cordons de mesure du circuit avant de sélectionner une autre fonction ou une autre plage.
• Lors de mesures sur des téléviseurs ou des alimentations à découpage, des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager le multimètre.
• Toujours être prudent lors de mesures de tensions > 60 VDC ou > 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.
• Ne jamais effectuer des mesures de résistance, de diode ou de continuité sur des circuits sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

6. Description générale

Se référer aux illustrations en page 2 de ce mode d'emploi :

1. Afficheur 3 ½ digits, 7 segments, LCD : 62 x 36 mm
2. Bouton on/off
3. Bouton de rétroéclairage
4. Bouton de fonction
5. Borne "15A". Connecter le cordon de mesure rouge à cette borne pour mesurer un courant de max. 15 A.
6. Borne "mA"

Connectez le cordon de mesure rouge (+) à cette borne pour mesurer le courant (sauf 15 A).

1. Borne "COM"

Connectez le cordon de mesure noir (-).

1. Borne "VΩHz"

Connectez le cordon de mesure rouge (+) à cette borne pour mesurer la tension, la résistance et la fréquence.

7. Catégorie de surtension/installation

Les multimètres sont classés selon le risque et la sévérité des surtensions transitoires qui peuvent apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique.

Les catégories existantes selon EN 61010-1 sont :

CAT II

Un multimètre classé CAT II convient au mesurage dans un environnement CAT I, d'appareils monophasés connectés au secteur électrique par moyen d'une fiche et de circuits dans un environnement domestique normal, à condition que le circuit se trouve à une distance minimale de 10 m d'un environnement CAT III ou de 20 m d'un environnement CAT IV. Par exemple: alimentation d'appareils ménagers et d'outillage portable,...

CAT III

Un multimètre classé CAT III convient à la mesure dans un environnement CAT I et CAT II, ainsi qu'à la mesure d'un appareil mono- ou polyphasé (fixe) à une distance minimale de 10 m d'un environnement CAT IV, et à la mesure dans ou d'un boîtier de distribution (coupe-circuit, circuits d'éclairage, four électrique).

CAT IV

Un multimètre classé CAT IV convient à la mesure dans un environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d'énergie au niveau primaire.Remarque : Tout mesurage effectué sur un appareil dont les câbles d'alimentation sont en extérieur (câblage de surface ou souterrain)nécessite un multimètre classé CAT IV.

Avertissement :

Cet appareil a été conçu selon la directive EN 61010-1, catégorie d'installation CAT III 600 V et CAT IV 300 V. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

Cet appareil convient uniquement à des mesures jusqu'à 600 V dans CAT III et jusqu'à 300 V dans CAT IV

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau de protection plus sévère. Le niveau de protection adapté à un environnement précis dépend de l'isolation et de la qualité du boîtier. Le degré de pollution indique l'environnement dans lequel l'appareil peut être utilisé.

Degré de pollution 1	Absence de pollution ou pollution sèche et non conductrice uniquement. Pollution non influençable. (uniquement dans un environnement hermétiquement fermé)
Degré de pollution 2	Pollution non conductrice uniquement. Occasionnellement, une conductivité éphémère causée par la condensation peut survenir (environnements domestique et de bureau)
Degré de pollution 3	Pollution conductrice ou pollution sèche et non conductrice pouvant devenir conductrice à cause de condensation. (environnement industriel ou environnement expose au plein air mais à l'abri des précipitations)
Degré de pollution 4	Pollution générant une conductivité persistante causée par de la poussière conductrice, ou par la pluie ou la neige. (environnement exposé au plein air, et à des taux d'humidité et de particules fines élevés).

Avertissement : Cet appareil a été conçu selon la norme EN 61010-1, degré de pollution 2. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

9. Spécifications

Cet appareil n'est pas étalonné par défaut !

Consignes concernant l'environnement d'utilisation :

Utiliser cet appareil uniquement dans un environnement CAT I, CAT II, CAT III et CAT IV (voir §7).

N'utiliser cet appareil que dans un environnement avec degré de pollution 2 (voir §8).

Conditions d'utilisation idéales :

température : de 0 °C à 40 °C (de 32 °F à 104 °F)

taux d'humidité relative : max. 80 % RH

altitude : max. 2000 m (6560 ft)

tension 600 V

protection par fusible

0.5 A/500 VAC/600 VDC, 5 x 20 mm (capacité de coupure 1 kA)

15 A/1000 VAC/600 VDC, 6 x 32 mm (capacité de coupure 10 kA)

alimentation 1 x 9 V 6F22 (incl.)

afficheur.... LCD, 1999 points

dimensions de l'afficheur...... 62 x 36 mm

sélection de plage...... manuel

hors plage.... oui

continuité du brûleur.... oui

test de diode.... oui

indication de pile faible.... oui

fonction data hold...... non

rétroéclairage.... oui

extinction automatique.... oui

dimensions.... 190 x 100 x 40 mm

poids (avec pile).... 300 g

température de stockage

température...... de -20 °C à 60 °C

humidité.... < 90 % RH

sonde de mesure..... CAT III 1000 V/CAT IV 600 V, 15 A; L = 75 cm

indice IP.... IP20

9.1 Tension CC

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
plage	résolution	précision
200 mV	0.1 mV	± (0.5 % de l'affichage + 2 digits)
2 V	1 mV
20 V	10 mV
200 V	100 mV
600 V	1 V	± (0.8 % de l'affichage + 2 digits)

Protection de surcharge : 600 V CC ou CA rms

Impédance: 10 MΩ

9.2 Tension CA

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
plage	résolution	précision
2 V	1 mV	± (0.8 % de l'affichage + 3 digits)
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % de l'affichage + 3 digits)

Réponse moyenne, calibrée en rms d'une onde sinusoidale

Plage de fréquence : 40-500 Hz

Protection de surcharge : 600 V CC ou CA rms

Impédance : 1 MΩ pour plage de 2 V, 10 MΩ pour autres plages

9.3 Courant CC

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
plage	résolution	précision
200 μA	0.1 μA	± (1.2 % de l'affichage + 2 digits)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (1.5 % de l'affichage + 2 digits)
15 A	10 mA	± (2.0 % de l'affichage + 3 digits)

Protection de surcharge : fusible F0.5 A/600 V, fusible F15 A/600 V

Courant stationnaire max. pendant la mesure en continu : 1 A

9.4 Courant CA

	Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA
plage	résolution	précision
2 mA	1 μA	± (1.5 % de l'affichage + 3 digits)
20 mA	10 μA
200 mA	100 μA	± (2.0 % de l'affichage + 3 digits)
15 A	10 mA	± (2.5 % de l'affichage + 2 digits)

Réponse moyenne, calibrée en rms d'une onde sinusoïdale

Plage de fréquence : 40-500 Hz

Protection de surcharge : fusible F0.5 A/600 V, fusible F15 A/600 V

Courant stationnaire max. pendant la mesure en continu : 1 A

9.5 Résistance

	Ne pas effectuer des mesures de résistance sur un circuit sous tension
plage	résolution	précision
200 Ω	0.1 Ω	± (1.0 % de l'affichage + 3 digits)
2 kΩ	1 Ω	± (1.0 % de l'affichage + 2 digits)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1.5 % de l'affichage + 3 digits)
200 MΩ	100 kΩ	± (5.0 % de l'affichage + 5 digits)

Protection de surcharge : 600 V CC ou CA rms

9.6 Capacité

	Ne pas effectuer des mesures de capacité sur un circuit sous tension
plage	résolution	précision
6	1 pF	± (2.5 % de l'affichage + 10 digits)
20 nF	10 pF	± (2.5 % de l'affichage + 2 digits)
200 nF	100 pF
2 μF	1 nF
20 μF	10 nF
200 μF	100 nF	± (5.0 % de l'affichage + 10 digits)

Protection de surcharge : fusible (F0.5 A/600 V)

V. 03 - 09/11/2021 40 © Velleman Group nv

9.7 DIODE et continuité

	Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension.
plage	description	conditions de test
	Le multimètre affiche la tension directe approximative de la diode	courant direct CC ± 1 mA tension inversée CC ± 3 V
	le ronfleur intégré s'active lorsque la résistance < ± 50 Ω	tension à circuit ouvert ± 3 V

Protection de surcharge : 600 V CC ou CA rms

9.8 Fréquence

	Ne pas effectuer des mesures de fréquence sur un circuit sous tension.
plage	résolution	précision
20 kHz	10 Hz	± (2.0 % de l'affichage + 5 digits)

Sensibilité : onde sinusoïdale 0.5 V rms

Protection de surcharge : 600 V CC ou CA rms

9.9 Température

plage	précision		résolution
°C	de -50 °C à 150 °C	± (3 °C + 1 digit)	1 °C
	de 150 °C à 800 °C	± (3 % + 1 digit)

Capteur NiCr-NiSi

Protection de surcharge : fusible (F0.5 A/600 V)

10.1 Mesurer la tension CC

Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.

Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Sélectionner la plage de mesure souhaitée "V---" avec le sélecteur rotatif.
2. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon de mesure noir à la borne "COM".
3. Connecter les cordons de mesure à la source de mesure.
4. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

• Si la plage n'est pas connue à l'avance, sélectionner d'abord la plage la plus élevée et baisser progressivement.
• Si la valeur est hors plage, 1 ou -1 s'affiche. Sélectionner une plage plus élevée.
• Le courant d'entrée max. est de 600 V rms.

Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.

Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Sélectionner la plage de mesure souhaitée "V~" avec le sélecteur rotatif.
2. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon de mesure noir à la borne "COM".
3. Connecter les cordons de mesure à la source de mesure.
4. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

• Voir "Mesurer la tension CC"

10.3 Mesurer le courant CC

Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.

Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Sélectionner la plage de mesure souhaitée "A---" avec le sélecteur rotatif.
2. Connecter les cordons de mesure rouges à la borne "mA" et le cordon de mesure noir à la borne "COM" jack (connecter le cordon de mesure rouge à la borne "15A" pour des mesures entre 200 mA et 15 A).
3. Connecter les cordons de mesure en série à la charge dont vous voulez mesurer le courant.
4. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

• Si la plage n'est pas connue à l'avance, sélectionner d'abord la plage la plus élevée et baisser progressivement.
• Si la valeur est hors plage, 1 ou -1 s'affiche. Sélectionner une plage plus élevée.
• Le courant d'entrée max. est de 200 mA ou de 15 A. Cela dépend de la borne utilisée. Le temps de mesure dans la plage 15 A est de 15 secondes.

10.4 Mesurer le courant CA

Ne pas effectuer des mesures sur un circuit avec des tensions > 600 VCC ou > 600 VCA

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.

Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Sélectionner la plage de mesure souhaitée "A~" avec le sélecteur rotatif.
2. Connecter les cordons de mesure rouges à la borne "mA" et le cordon de mesure noir à la borne "COM" jack (connecter le cordon de mesure rouge à la borne "15A" pour des mesures entre 200 mA et 15 A).
3. Connecter les cordons de mesure en série à la charge dont vous voulez mesurer le courant.
4. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

• Voir "Mesurer la tension CC"

10.5 Mesurer la résistance

Ne pas effectuer des mesures de résistance sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Sélectionner la plage de mesure souhaitée "Ω" avec le sélecteur rotatif.
2. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon de mesure noir à la borne "COM".
3. Connecter les cordons de mesure à la résistance et consulter l'afficheur LCD.

• Avant de mesurer la résistance, s'assurer qu'il n'y a plus de tension sur le circuit et que tous les condensateurs sont déchargés.
• Si la valeur est hors plage, 1 ou -1 s'affiche. Sélectionner une plage plus élevée.

10.6 Mesurer la capacité

Ne pas effectuer des mesures de capacité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Connecter le cordon de mesure rouge à la borne "mA" et le cordon de mesure noir à la borne "COM".
2. Sélectionner la plage de mesure souhaitée "Cx" avec le sélecteur rotatif.
3. Connecter les cordons de mesure à la source de mesure et lire le résultat sur l'afficheur LCD.

• Si la plage n'est pas connue à l'avance, sélectionner d'abord la plage la plus élevée et baisser progressivement.
• Ne pas effectuer des mesures de capacité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

10.7 TEST de DIODE et continuité

Ne pas effectuer des mesures de diode ou de continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Mettre le sélecteur rotatif sur (diode) ou (continuité).
2. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon noir à la borne "COM".

1. Pour la mesure de diode, connecter le cordon de mesure rouge à l'anode et le cordon de mesure noir à la cathode de la diode. Le multimètre affiche la tension directe approximative de la diode. Pour la mesure de continuité, connecter les cordons de mesure rouge à deux points du circuit à mesurer. Le sonneur intégré s'active en cas de continuité.

10.8 Mesurer la fréquence

Ne pas effectuer des mesures de fréquence sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Sélectionner la plage "20kHz" avec le sélecteur rotatif.
2. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon noir à la borne "COM".
3. Connecter les cordons de mesure à la source de mesure et lire le résultat sur l'afficheur LCD.

10.9 Mesurer la température

1. Connecter la fiche banane rouge à la borne "mA" et la fiche noire à la borne "COM".
2. Sélectionner "°C" avec le sélecteur rotatif.
3. Placer la sonde dans le champ de mesure et lire le résultat sur l'afficheur LCD.

10.10 Rétroéclairage

Appuyer sur "LIGHT" pour allumer/éteindre le rétroéclairage.

11. Remplacer la pile et le fusible

AVERTISSEMENT : Pour éviter des chocs électriques, toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.

Avertissement : Se référer à l'avertissement à l'arrière de l'appareil

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

L'équipement doit être isolé ou déconnecté de la TENSION DANGEREUSE avant d'ouvrir le boîtier (voir remplacement de la pile).

- Remplacer la pile lorsque le symbole " " s'affiche.

• Normalement, il n'est pas nécessaire de remplacer un fusible. Il s'agit presque toujours d'une erreur humaine.
• Eteindre l'appareil.
• Desserrer la vis de la partie arrière du boîtier et ouvrir soigneusement le compartiment à piles.
• Retirer la pile usagée et insérer la pile neuve.
• Fermer le boîtier et serrer la vis.

Remplacer la pile :

Pile: 1x 9 V 6F22. Respecter la polarité

Fusible: 0.5 A/500 VAC/600 VDC, 5 x 20 mm, 15 A/1000 VAC/600 V, 6 x 32 mm

Avant d'utiliser le multimètre, s'assurer que le panneau arrière est bien fermé.

12. Problèmes et solutions

Si l'appareil ne fonctionne pas correctement lors de la mesure, le fusible interne est défectueux.

Un niveau de pile faible peut conduire à des mesures incorrectes. Remplacer régulièrement la pile.

(Conseil : la luminosité réduite du rétroéclairage/l'afficheur LCD indique un niveau de pile faible.)

N'employer cet appareil qu'avec des accessoires d'origine. Velleman Group nv ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman Group nv est l'ayant-droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant-droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;
• Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
