Produkttyp	Digitalmultimeter
Marke	Velleman
Modell	DVM895
Anzeige	LCD 3 ½-stellig, 62 x 36 mm, 1999 Punkte
Bereichswahl	Manuell
Messfunktionen	Gleich-/Wechselspannung, Gleich-/Wechselstrom, Widerstand, Kapazität, Frequenz, Temperatur, Diodentest, Durchgang
Maximale Spannung	600 V DC/AC (CAT III), 300 V (CAT IV)
Maximaler Strom	15 A (Dauerstrom 1 A)
Maximaler Widerstand	200 MΩ
Maximale Kapazität	200 μF
Maximale Frequenz	20 kHz
Temperatur	-50 °C bis 800 °C (mit Typ-K-Sonde)
Schutz	Sicherungen: 0,5 A/600 V (5x20 mm) und 15 A/600 V (6x32 mm)
Stromversorgung	1 Batterie 9 V 6F22 (enthalten)
Abmessungen	190 x 100 x 40 mm
Gewicht	300 g (mit Batterie)
Überspannungskategorie	CAT III 600 V / CAT IV 300 V
Verschmutzungsgrad	2
IP-Schutzart	IP20
Betriebstemperatur	0 °C bis 40 °C
Max. Luftfeuchtigkeit	80 % rF
Max. Höhe	2000 m
Enthaltenes Zubehör	Messleitungen (CAT III 1000 V / CAT IV 600 V, 15 A, L=75 cm), Batterie
Wartung	Mit feuchtem Tuch und mildem Reinigungsmittel reinigen; Batterie/Sicherung von Fachpersonal ersetzen lassen
Garantie	24 Monate (Endverbraucher)

Häufig gestellte Fragen - DVM895 VELLEMAN

Welche Batterie für das DVM895 verwenden?

Das Multimeter verwendet eine 9 V 6F22 Batterie. Achten Sie beim Austausch auf die Polarität.

Wie tausche ich die Sicherung des DVM895 aus?

Trennen Sie die Messleitungen, öffnen Sie das Batteriefach, ersetzen Sie die defekte Sicherung durch eine Sicherung mit denselben Spezifikationen: 0,5 A/600 V (5x20 mm) oder 15 A/600 V (6x32 mm). Schließen Sie die Abdeckung sorgfältig.

Was tun, wenn das Display '1' oder '-1' anzeigt?

Dies bedeutet, dass der Messwert außerhalb des Bereichs liegt. Wählen Sie mit dem Drehschalter einen höheren Bereich.

Kann man Spannung an einem stromführenden Schaltkreis messen?

Ja, aber mit Vorsicht. Überschreiten Sie nicht 600 V. Halten Sie Ihre Finger stets hinter dem Schutz der Messleitungen. Trennen Sie nach der Messung zuerst das stromführende Kabel ab.

Wie misst man einen hohen Strom (bis 15 A)?

Verwenden Sie die Buchse '15A' für das rote Kabel. Die kontinuierliche Messung sollte 15 Sekunden nicht überschreiten. Für niedrigere Ströme verwenden Sie die Buchse 'mA'.

Die Hintergrundbeleuchtung funktioniert nicht, was tun?

Drücken Sie die Taste 'LIGHT' zum Einschalten. Wenn nichts passiert, überprüfen Sie den Batteriezustand. Ein schwacher Batteriestand kann die Helligkeit verringern.

Wie teste man eine Diode mit dem DVM895?

Stellen Sie den Drehschalter auf das Diodensymbol. Verbinden Sie die rote Messleitung mit der Anode und die schwarze mit der Kathode. Das Display zeigt die ungefähre Durchlassspannung an (ca. 0,6 V für eine Siliziumdiode).

Wie genau ist die Gleichspannungsmessung?

Die Genauigkeit beträgt ±(0,5 % des Messwerts + 2 Digits) für die Bereiche 200 mV bis 200 V, und ±(0,8 % + 2 Digits) für 600 V.

Kann ich die Kapazität eines Kondensators messen, ohne ihn zu entladen?

Nein, Sie müssen den Kondensator vor der Messung vollständig entladen. Andernfalls riskieren Sie eine Beschädigung des Multimeters oder einen elektrischen Schlag.

Was bedeutet das Symbol 'CAT IV 300 V' auf dem Gerät?

Dies gibt die maximale Überspannungskategorie an. CAT IV ist für Messungen an primären Energieeinspeisungen geeignet. Überschreiten Sie nicht 300 V in CAT IV und 600 V in CAT III.

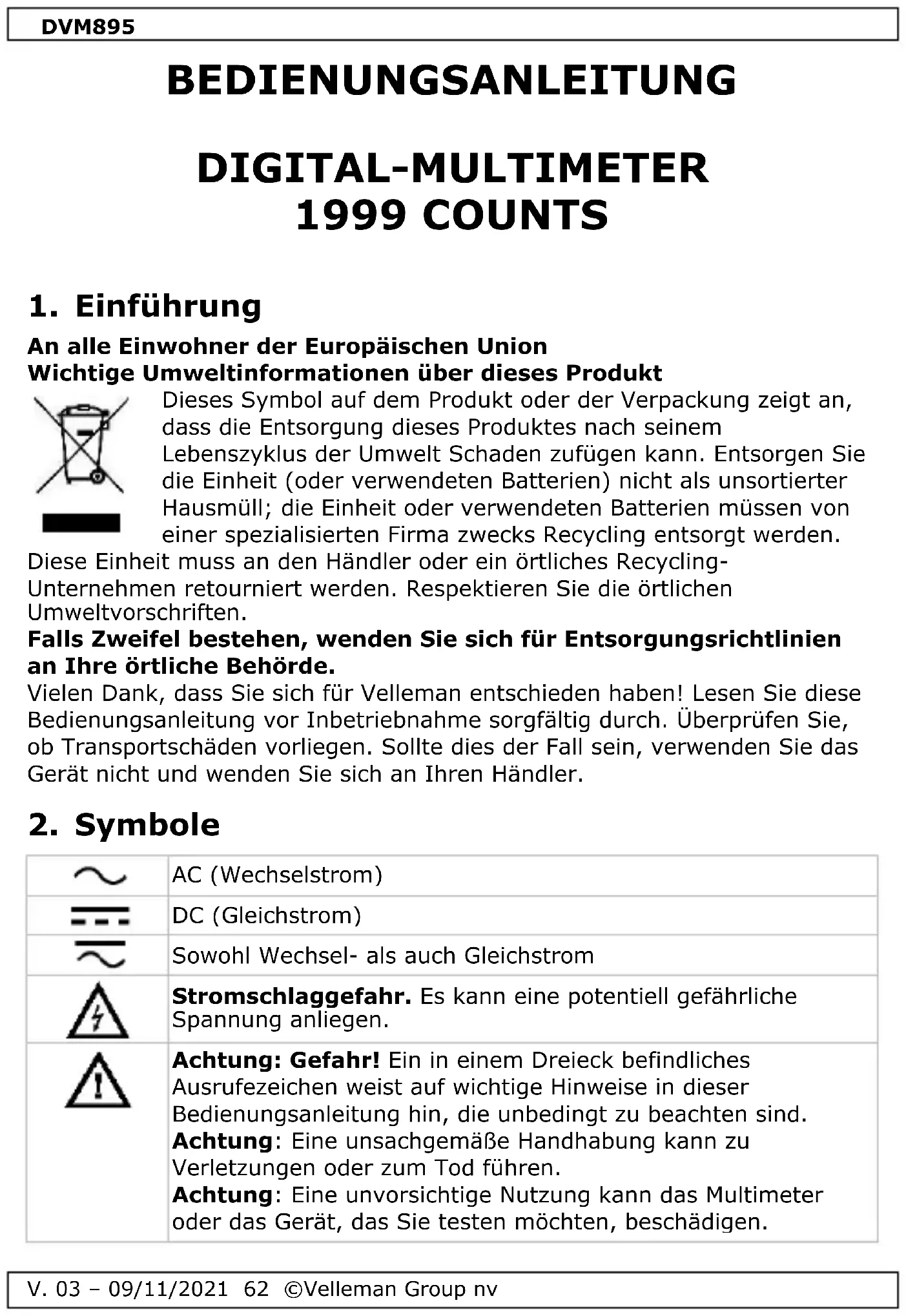

BEDIENUNGSANLEITUNG DVM895 VELLEMAN

BEDIENUNGSANLEITUNG 62

INSTRUKCJA OBSŁUGI 77

MANUAL DO UTILIZADOR 92

USER MANUAL

DIGITAL MULTIMETER 1999 COUNTS

1. Introduction

9.7 DIODE EN CONTINUÏTEIT

10.7 DIODE EN CONTINUÏTEITSTEST

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Symbole

		AC (Wechselstrom)
		DC (Gleichstrom)
		Sowohl Wechsel- als auch Gleichstrom
		Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.
		Achtung: Gefahr! Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.Achtung: Eine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen.Achtung: Eine unvorsichtige Nutzung kann das Multimeter oder das Gerät, das Sie testen möchten, beschädigen.

DVM895

	Schutzisoliert (Schutzklasse 2)
	Erde, Masse
	Sicherung
	Kondensator
	Diode
	Durchgangsprüfung

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

		Dieses Symbol bedeutet: Bitte lesen Sie die HinweiseDas nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.
		Dieses Symbol bedeutet: GefahrEine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen.
		Dieses Symbol bedeutet: Risiko auf Gefahr/SchädenEine unsachgemäße Handhabung kann zu Beschädigungen,Verletzungen oder zum Tod führen.
		Dieses Symbol bedeutet: Achtung; wichtigeInformationenDas Nichtbeachten dieser Informationen, kann zu gefährlichenSituationen führen.
		WARNUNG: Um Stromschläge zu vermeiden, trennen Sie dieMessleitungen immer vom Messkreis und vom Gerät, bevorSie das Gehäuse öffnen. Um Brandgefahr zu vermeiden,verwenden Sie nur Sicherungen des gleichen Typs (siehetechnische Daten).Bemerkung: siehe die Bemerkung, die sich auf demBatteriefach befindet.
		Setzen Sie das Gerät keiner Kälte, Hitze und großenTemperaturschwankungen aus. Nehmen Sie das Gerät nichtsofort in Betrieb, nachdem es von einem kalten in einen warmenRaum gebracht wurde. Lassen Sie das Gerät solange

DVM895

		ausgeschaltet, bis es die Zimmertemperatur erreicht hat. So vermeiden Sie Kondensation und Messfehler.
		Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Vermeiden Sie rohe Gewalt während der Bedienung.
		Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §8 Verschmutzungsgrad.
		Halten Sie Kinder und Unbefugte vom Gerät fern.
		Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.
		Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
		Das Gerät gehört zur Installationskategorie CAT IV. Siehe §7 Überspannungs-/Installationskategorie.
		Lesen Sie das Addendum und diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
		Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
		Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
		WARNUNG - Um Stromschläge, Brand oder Verletzungen zu vermeiden:• Schließen Sie immer zuerst die Messleitung COM an, und anschließend die stromführende Messleitung. Trennen Sie immer zuerst die stromführende Messleitung und dann die Messleitung COM.

DVM895

- Trennen Sie das zu prüfende Gerät vom Strom und entladen Sie alle Kondensatoren, bevor Sie den Widerstand, Kapazität, Durchgang oder Dioden messen. Verbinden Sie den Temperaturfühler nicht mit spannungsführenden Schaltungen.

4. Wartung

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsquelle.

Informationen über den Batterie- und Sicherungswechsel finden Sie unter

§11 Batterie- und Sicherungswechsel.

Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Während des Gebrauchs

Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.

• Verwenden Sie das Gerät nur wie vom Hersteller beschrieben, sonst können Schutzeinrichtungen des Messgeräts beeinträchtigt werden.
• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.
• Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 600 V in CAT III überschreiten. Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 300 V in CAT IV überschreiten.
• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie die Belastungsintensität nicht im voraus kennen.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.
• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.
• Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger beim Messen hinter den Fingerschutz.

DVM895

- Führen Sie niemals Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

6. Allgemeine Beschreibung

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

1. Display
   3 ½-stellig, 7 Segmente, LCD: 62 x 36 mm
2. Schalter
3. Taste für die Hintergrundbeleuchtung
4. Funktionstaste
5. "15A"-Anschlussbuchse
   Stecken Sie die rote (positive) Messleitung in diese Buchse, um einen max. Strom bis max. 15 A zu messen.
6. "mA"-Anschlussbuchse
   Stecken Sie die rote (positive) Messleitung mit dieser Buchse, um den Strom (außer 15 A) zu messen.
7. "COM"-Anschlussbuchse
   Verbinden Sie die schwarze (negative) Messleitung.
8. "VΩHz"-Anschlussbuchse
   Stecken Sie die rote Messleitung (+) in diese Buchse, um Spannung, Widerstand und Frequenz zu messen.

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für Messungen in der Gebäudeinstallation, (z.B. Steckdosen, Sicherungskasten, Kontrolleinheiten usw.).

DVM895

CAT IV

Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene.Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

Warnung:

Dieses Gerät wurde gemäß der EN 61010-1 Überspannungskategorie CAT III 600 V und CAT IV 300 V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Das Gerät eignet sich nur für Messungen bis max. 300 V in

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

Verschmutzungsgrad 1	Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).
Verschmutzungsgrad 2	Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie)
Verschmutzungsgrad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).

DVM895

Verschmutzungsgrad 4

Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert!

Normen:

Verwenden Sie das Gerät nur für Messungen an Überspannungs-/Messkategorie CAT I, CAT II, CAT III und CAT IV-Kreisen (siehe §7).

Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (siehe §8)

Ideale Umgebungstemperatur:

Temperatur: 0 °C bis 40 °C (32 °F bis 104 °F)

relative Feuchte: max. 80 % RH

Höhe: max. 2000 m (6560 ft)

Spannung 600 V

Sicherung

0.5 A/500 VAC/600 VDC, 5 x 20 mm (Ausschaltvermögen 1 kA)

15 A/1000 VAC/600 VDC, 6 x 32 mm (Ausschaltvermögen 10 kA)

Stromversorgung 1 x 9 V 6F22 (mitgeliefert)

Display ....LCD, 1999 Counts

Display-Abmessungen 62 x 36 mm

Bereichswahl manuell

Bereichsüberschreitung ..... ja

akustischer Durchgangsprüfer ......ja

Diodentest......ja

Batteriewechselanzeige ......ja

Data-Hold-Funktion ...... nein

Hintergrundbeleuchtung ...... ja

automatische Abschaltung ....ja

Abmessungen 190 x 100 x 40 mm

Gewicht (mit Batterie)....300 g

Lagerumgebung

Temperatur ......-20 °C bis 60 °C

Feuchte.... < 90 % RH

DVM895

Messspitze.... CAT III 1000 V/ CAT IV 600 V, 15 A; L = 75 cm IP-Schutzart.... IP20

9.1 GLEICHSPANNUNG (DC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
200 mV	0.1 mV	± (0.5 % Messwert + 2 Stellen)
2 V	1 mV
20 V	10 mV
200 V	100 mV
600 V	1 V	± (0.8 % Messwert + 2 Stellen)

Überlastschutz: 600 V DC oder AC rms

Impedanz: 10 MΩ

9.2 WECHSELSPANNUNG (AC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
2 V	1 mV	± (0.8 % Messwert + 3 Stellen)
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % Messwert + 3 Stellen)

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Überlastschutz: 600 V DC oder AC rms

Impedanz: 1 MΩ für den 2 V-Bereich, 10 MΩ für die anderen Bereiche

9.3 GLEICHSTROM (DC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
200 μA	0.1 μA	± (1.2 % Messwert + 2 Stellen)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (1.5 % Messwert + 2 Stellen)
15 A	10 mA	± (2.0 % Messwert + 3 Stellen)

Überlastschutz: Sicherung (0.5 A / 600 V), Sicherung (F15 A / 600 V)

V. 03 - 09/11/2021 69 ©Velleman Group nv

Max. stationärer Strom bei kontinuierlichem Testen: 1 A

9.4 WECHSELSTROM (AC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
2 mA	1 μA	± (1.5 % Messwert + 3 Stellen)
20 mA	10 μA
200 mA	100 μA	± (2.0 % Messwert + 3 Stellen)
15 A	10 mA	± (2.5 % Messwert + 5 Stellen)

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Überlastschutz: Sicherung (0.5 A / 600 V), Sicherung (F15 A / 600 V)

Max. stationärer Strom bei kontinuierlichem Testen: 1 A

9.5 WIDERSTAND

	Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
200 Ω	0.1 Ω	± (1.0 % Messwert + 3 Stellen)
2 kΩ	1 Ω	± (1.0 % Messwert + 2 Stellen)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1.5 % Messwert + 3 Stellen)
200 MΩ	100 kΩ	± (5.0 % Messwert + 5 Stellen)

Überlastschutz: 600 V DC oder AC rms

9.6 KAPAZITÄT

	Führen Sie keine Kapazitätsmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
2000 pF	1 pF	± (2.5 % Messwert + 10 Stellen)
20 nF	10 pF	± (2.5 % Messwert + 5 Stellen)
200 nF	100 pF
2 μF	1 nF
20 μF	10 nF

DVM895

200 μF

100 nF

± (5.0 % Messwert + 10 Stellen)

Überlastschutz: Sicherung (0.5 A / 600 V)

9.7 DIODENTEST UND DURCHGANGSPRÜFUNG

	Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Beschreibung	Testbedingung
	Die Durchlassspannung der Diode wird im Display angezeigt.	DC-Durchlassstrom ± 1 mA DC-Sperrspannung ± 3 V
	akustisches Signal bei Widerstand < 50 Ω	Leerlaufspannung ± 3 V

Überlastschutz: 600 V DC oder AC rms

9.8 FREQUENZ

	Führen Sie keine Frequenzmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
20 kHz	10 Hz	± (2.0 % Messwert + 5 Stellen)

Empfindlichkeit: Sinuswelle 0.5 V rms

Überlastschutz: 600 V DC oder AC rms

9.9 TEMPERATUR

Bereich	Genauigkeit		Auflösung
°C	-50 bis 150 °C	± (3 °C + 1 Ziffer)	1 °C
	150 bis 800 °C	± (3 %+ 1 Ziffer)

NiCr-NiSi-Sensor

Überlastschutz: Sicherung (0.5 A / 600 V)

10. Anwendung

10.1 GLEICHSPANNUNGSMESSUNGEN

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.

DVM895

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.

Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf "v---".
2. Stecken Sie die rote Messleitung in die "VΩ"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wählen Sie einen höheren Bereich.
  • Die max. Eingangsstrom ist 600 V rms.

10.2 AC-SPANNUNGSMESSUNGEN

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.

Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf "V\~".
2. Stecken Sie die rote Messleitung in die "VΩ"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

- Siehe "Gleichspannungs-Messungen"

10.3 GLEICHSTROM-MESSUNGEN (DC)

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.

DVM895

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.

Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf "A=".
2. Stecken Sie die rote Messleitung in die "mA"-Buchse und die schwarze Messleitung in die "COM"-Buchse (stecken Sie die rote Messleitung in die "15A"-Buchse für Messungen zwischen 200 mA und 15 A).
3. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wählen Sie einen höheren Bereich.
• Die max. Eingangsstrom ist 200 mA oder 15 A. Dies hängt von der verwendeten Buchse ab. Die max. Messzeit im 15 A-Bereich beträgt 15 Sekunden.

10.4 Wechselstrommessungen

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.

Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf "A\~".
2. Stecken Sie die rote Messleitung in die "mA"-Buchse und die schwarze Messleitung in die "COM"-Buchse (stecken Sie die rote Messleitung in die "15A"-Buchse für Messungen zwischen 200 mA und 15 A).
3. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

- Siehe "Gleichstrom-Messungen"

10.5 WIDERSTANDSMESSUNG

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf "Ω".
2. Stecken Sie die rote Messleitung in die "VΩHz"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.

Bemerkungen

• Achten Sie bei Widerstandsmessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wählen Sie einen höheren Bereich.

10.6 Kapazitätsmessungen

Führen Sie keine Kapazitätsmessungen an Schaltungen durch, die unter Spannung stehen. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stecken Sie die rote Messleitung in die "mA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
2. Stellen Sie den Drehschalter auf "Cx".
3. Verbinden Sie die Messleitungen mit der Quelle, die Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Achten Sie darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind.

10.7 DIODENTEST UND AKUSTISCHE DURCHGANGSPRÜFUNG

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf "♦" (Diode) oder "•") (Durchgang).
2. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.

DVM895

1. Für Diodenmessungen, verbinden Sie die rote Messleitung mit der Anode der Diode und die schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Für die Durchgangsprüfung, verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die Sie messen möchten. Bei Durchgang ertönt ein akustisches Signal.

10.8 FREQUENZMESSUNGEN

Führen Sie keine Frequenzmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf "20kHz".
2. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit der Quelle, die Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.

10.9 TEMPERATURMESSUNG

1. Stecken Sie den roten Bananenstecker in die "mA"-Buchse und den schwarzen Bananenstecker in die "COM"-Buchse.
2. Stellen Sie den Drehschalter auf "°C".
3. Stecken Sie die Sonde in das Feld, das Sie messen möchten. Der Wert erscheint im Display.

10.10 HINTERGRUNDBELEUCHTUNG

Drücken Sie "LIGHT", um die Hintergrundbeleuchtung ein- bzw. auszuschalten.

11. Batterie- und Sicherungswechsel

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Isolieren oder trennen Sie das Gerät von GEFÄHRLICHEN SPANNUNGEN, bevor Sie das Gehäuse öffnen (siehe Batteriewechsel).

- Setzen Sie eine neue Batterie ein, wenn "☐" im Display angezeigt wird.

DVM895

- Sicherungen müssen normalerweise nur selten ersetzt werden. Eine defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

Die Batterie ersetzen:

• Schalten Sie das Gerät aus.
• Entfernen Sie die Schraube auf der Rückseite des Gehäuses und öffnen Sie das Batteriefach vorsichtig.
• Entfernen Sie die alte Batterie und legen Sie eine neue ein.
• Schließen Sie das Gehäuse und schrauben Sie die Schraube fest.

Batterie: 1x 9 V 6F22. Legen Sie die Batterie polungsrichtig ein.

Sicherungen: 0.5 A/500 VAC/600 VDC, 5 x 20 mm, 15 A/1000 VAC/600 V, 6 x 32 mm

Verschließen Sie das Gehäuse wieder sorgfältig.

12. Problemlösung

Funktioniert das Gerät beim Messen nicht mehr korrekt, dann ist die interne Sicherung defekt.

Eine schwache Batterie kann zu ungenauen Messergebnissen führen.

Ersetzen Sie Batterie regelmäßig.

(Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des LCD-Displays, dann ist die Batterie schwach.)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman Group nv besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

MULTIMETR CYFROWY WARTOŚCI DO 1999

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
