Producttype	Digitale multimeter
Merk	Velleman
Model	DVM895
Display	LCD 3½ cijfers, 62 x 36 mm, 1999 punten
Bereikselectie	Handmatig
Meetfuncties	DC/AC spanning, DC/AC stroom, weerstand, capaciteit, frequentie, temperatuur, diodetest, continuïteit
Maximale spanning	600 V DC/AC (CAT III), 300 V (CAT IV)
Maximale stroom	15 A (continu 1 A)
Maximale weerstand	200 MΩ
Maximale capaciteit	200 μF
Maximale frequentie	20 kHz
Temperatuur	-50 °C tot 800 °C (met sonde type K)
Bescherming	Zekeringen: 0,5 A/600 V (5x20 mm) en 15 A/600 V (6x32 mm)
Voeding	1 batterij 9 V 6F22 (inbegrepen)
Afmetingen	190 x 100 x 40 mm
Gewicht	300 g (met batterij)
Overspanningscategorie	CAT III 600 V / CAT IV 300 V
Vervuilingsgraad	2
IP-beschermingsgraad	IP20
Gebruikstemperatuur	0 °C tot 40 °C
Maximale luchtvochtigheid	80 % RV
Maximale hoogte	2000 m
Inbegrepen accessoires	Meetsnoeren (CAT III 1000 V / CAT IV 600 V, 15 A, L=75 cm), batterij
Onderhoud	Reinigen met een vochtige doek en mild schoonmaakmiddel; batterij/zekering laten vervangen door een professional
Garantie	24 maanden (consument)

Veelgestelde vragen - DVM895 VELLEMAN

Welke batterij gebruiken voor de DVM895?

De multimeter gebruikt een 9 V 6F22 batterij. Let op de polariteit bij vervanging.

Hoe vervang ik de zekering van de DVM895?

Ontkoppel de meetsnoeren, open het batterijvak, vervang de defecte zekering door een zekering met dezelfde specificatie: 0,5 A/600 V (5x20 mm) of 15 A/600 V (6x32 mm). Sluit het deksel zorgvuldig.

Wat te doen als het display '1' of '-1' aangeeft?

Dit betekent dat de meting buiten het bereik valt. Selecteer een hoger bereik met de draaischakelaar.

Kan men spanning meten op een onder spanning staand circuit?

Ja, maar met voorzichtigheid. Overschrijd 600 V niet. Houd uw vingers altijd achter de bescherming van de sondes. Koppel eerst de spanningvoerende draad los na de meting.

Hoe meet ik een hoge stroom (tot 15 A)?

Gebruik de '15A'-aansluiting voor de rode draad. De continue meting mag niet langer dan 15 seconden duren. Voor lagere stromen gebruikt u de 'mA'-aansluiting.

De achtergrondverlichting werkt niet, wat te doen?

Druk op de knop 'LIGHT' om deze in te schakelen. Als er niets gebeurt, controleer dan de batterijstatus. Een laag niveau kan de helderheid verminderen.

Hoe test ik een diode met de DVM895?

Zet de draaischakelaar op het diodesymbool. Sluit de rode sonde aan op de anode en de zwarte op de kathode. Het display toont de geschatte doorlaatspanning (ongeveer 0,6 V voor een siliciumdiode).

Wat is de nauwkeurigheid voor gelijkspanning?

De nauwkeurigheid is ±(0,5 % van de weergave + 2 digits) voor de bereiken van 200 mV tot 200 V, en ±(0,8 % + 2 digits) voor 600 V.

Kan ik de capaciteit van een condensator meten zonder deze te ontladen?

Nee, u moet de condensator volledig ontladen vóór de meting. Anders riskeert u de multimeter te beschadigen of een elektrische schok te veroorzaken.

Wat betekent het symbool 'CAT IV 300 V' op het apparaat?

Dit geeft de maximale overspanningscategorie aan. CAT IV is geschikt voor metingen op primaire energietoevoer. Overschrijd niet 300 V in CAT IV en 600 V in CAT III.

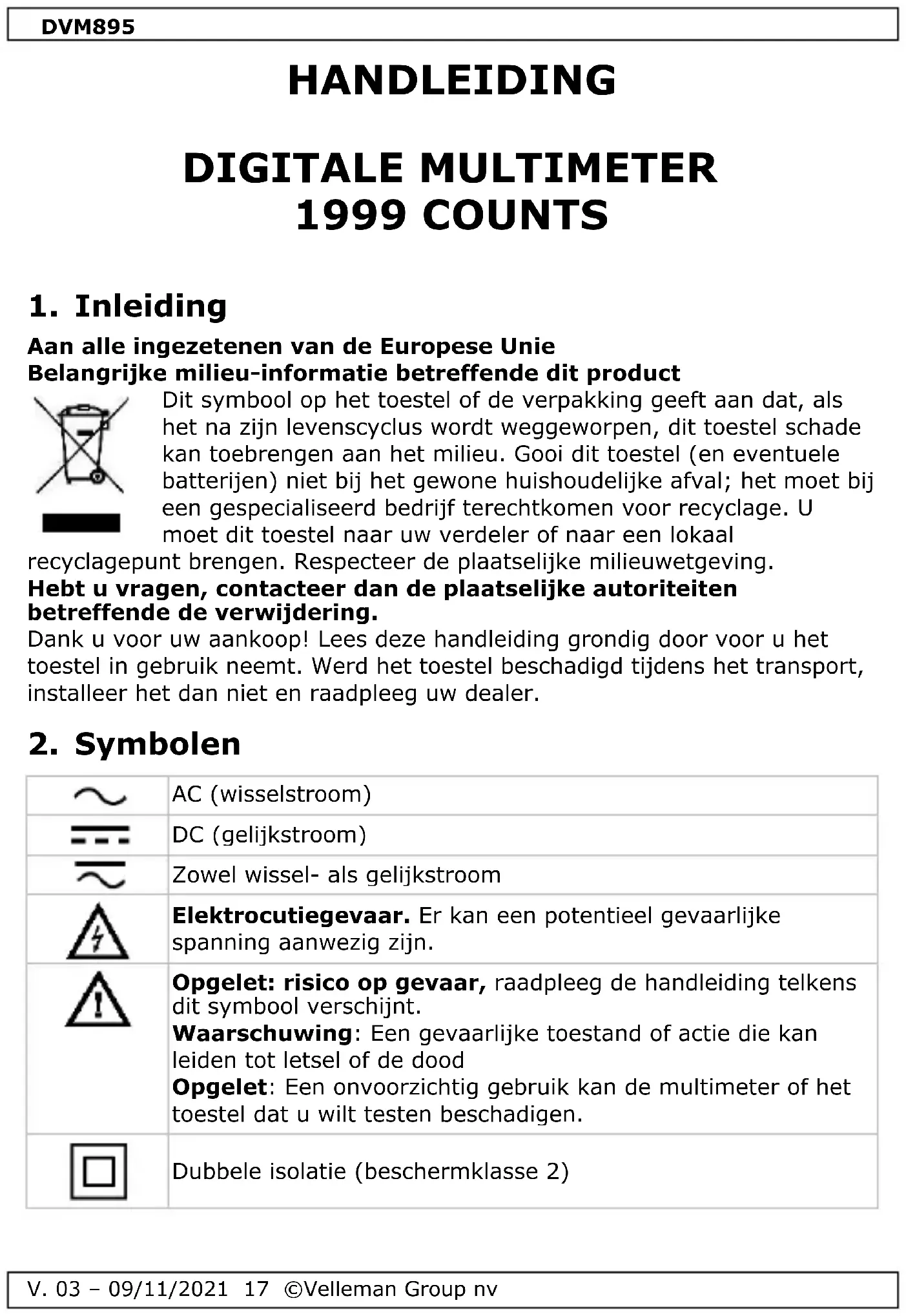

GEBRUIKSAANWIJZING DVM895 VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal

recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

1. Symbolen

		AC (wisselstroom)
		DC (gelijkstroom)
		Zowel wissel- als gelijkstroom
		Elektrocutiegevaar. Er kan een potentieel gevaarlijke spanning aanwezig zijn.
		Opgelet: risico op gevaar, raadpleeg de handleiding telkens dit symbool verschijnt.Waarschuwing: Een gevaarlijke toestand of actie die kan leiden tot letsel of de doodOpgelet: Een onvoorzichtig gebruik kan de multimeter of het toestel dat u wilt testen beschadigen.
		Dubbele isolatie (beschermklasse 2)

DVM895

	Aarding
	Zekering
	Condensator
	Diode
	Continuïteit

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

	Dit symbool betekent: Instructies lezenHet niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.
	Dit symbool betekent: GevaarEen gevaarlijke toestand of actie die kan leiden tot letsel of de dood.
	Dit symbool betekent: Risico op gevaar/schadeRisico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood.
	Dit symbool betekent: Opgelet; belangrijke informatieHet niet in acht nemen van deze informatie kan leiden tot een gevaarlijke toestand.
	WAARSCHUWING: Om elektrische schokken te vermijden, verwijder altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding.Opmerking: zie waarschuwing op de achterkant van het toestel.
	Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur komen. Dit om meetfouten en condensvorming te vermijden.
	Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.

DVM895

	Toestel met vervuilingsgraad 2. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik.Zie §8 Vervuilingsgraad.
	Houd dit toestel uit de buurt van kinderen en onbevoegden.
	Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.
	Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel.Contacteer uw verdeler voor eventuele reserveonderdelen.
	Dit meetinstrument behoort tot de installatiecategorie CAT IV. Zie §7 Overspanning-/installatiecategorie.
	Lees het addendum en deze handleiding zorgvuldig door. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
	Om veiligheidsredenen mag u geen wijzigingen aanbrengen.Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
	Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
	WAARSCHUWING - Om het risico op brand, elektrische schokken of lichamelijk letsel te voorkomen:Sluit eerst het COM-meetsnoer en pas daarna het meetsnoer onder spanning. Ontkoppel eerst het meetsnoer onder spanning en daarna het COM-meetsnoer.Schakel de spanning van het circuit uit en ontlaad alle condensators voordat u de weerstand, continuïteit, capaciteit of diode meet.Sluit de temperatuurprobe niet aan op een stroomkring onder spanning.

4. Onderhoud

Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel.

Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van de aansluitingen voor het onderhoud of de reiniging.

Voor informatie over het vervangen van de batterijen en de zekering, zie

§11 Batterijen en zekeringen vervangen.

Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig het toestel met een vochtige doek en een zachte detergent.

5. Tijdens het gebruik

Elektrocutiegevaar tijdens het gebruik van deze multimeter.

Wees voorzichtig tijdens het meten van een circuit onder spanning.

• Gebruik het toestel alleen zoals aangegeven door de fabrikant, anders kan de bescherming waarmee het toestel is beschadigd raken.
• Overschrijd nooit de grenswaarden. Deze waarde wordt afzonderlijk in de technische gegevens van elk meetbereik vermeld.
• Raak geen ongebruikte aansluitingen aan wanneer de meter gekoppeld is aan een meetcircuit.
• Gebruik de meter nooit voor categorie III-installaties bij spanningsmetingen die de veiligheidsmarge van 600 V boven het massapotentiaal (kunnen) overschrijden.
  Gebruik de meter nooit voor categorie IV-installaties bij spanningsmetingen die de veiligheidsmarge van 300 V boven het massapotientiaal (kunnen) overschrijden.
• Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting niet op voorhand kent.
• Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait.
• Wanneer u metingen uitvoert op een tv of een schakelende voeding, mag u niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen.
• Wees uiterst voorzichtig bij metingen > 60 VDC of > 30 VAC rms. Houd tijdens metingen uw vingers achter de beschermingsrand van de meetpennen.
• Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

6. Algemene omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

1. Display
   3 12 -digits, 7 segmenten, LCD: 62 x 36 mm
2. Aan/uit-knop
3. Achtergrondverlichting
4. Functieknop

5. "15A" bus Sluit het rode (+) meetsnoer aan op deze bus om een max. stroom van 15 A te meten.

6. "mA"-bus

Sluit het rode (+) meetsnoer aan op deze bus om stroom (uitgez. 15 A) te meten.

1. "COM"-bus

Sluit het zwarte (-) meetsnoer aan.

1. "VΩHz"-bus

Sluit het rode (+) meetsnoer aan op deze bus om spanning, weerstand en frequentie te meten.

7. Overspannings-/installatiecategorie

Multimeters worden opgedeeld volgens het risico op en de ernst van spanningspieken die kunnen optreden op het meetpunt. Spanningspieken zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn.

De bestaande categorieën volgens EN 61010-1 zijn:

CAT II	Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IV-omgeving. Bv. huishoudapparaten, draagbaar gereedschap...
CAT III	Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II-omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis).
CAT IV	Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter gebruikt moet worden.

Waarschuwing:

Dit toestel is ontworpen conform EN 61010-1 installatiecategorie CAT III 600 V en CAT IV 300 V. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met spanningen en spanningspieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor metingen tot max. 600 V in een CAT III-omgeving en tot max. 300 V in een CAT IV-omgeving

8. Vervuilingsgraad

IEC 61010-1 specificeert de algemene veiligheidsvoorschriften voor de verschillende omgevingstyles. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van vervuilingsgraad geeft aan in welke omgeving dit toestel kan gebruikt worden.

Vervuilingsgraad 1	Omgeving zonder, of met enkel droge, niet-geleidende vervuiling. De vervuiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten ruimtes voor)
Vervuilingsgraad 2	Omgeving met enkel niet-geleidende vervuiling.Uitzonderlijk kan tijdelijke geleiding door condensatie voorkomen (bv. huishoudelijke- en kantooromgeving)
Vervuilingsgraad 3	Omgeving waar geleidende vervuiling voorkomt, of droge niet geleidende vervuiling die geleidend kan worden door condensatie. (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met neerslag)
Vervuilingsgraad 4	Omgeving waar frequent geleidende vervuiling voorkomt,bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijn stof)

Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.

9. Specificaties

Dit toestel is niet gekalibreerd bij aankoop!

Normen:

Gebruik dit toestel alleen voor metingen in CAT I, CAT II, CAT III en CAT IV-omgevingen (zie §7).

Gebruik dit toestel alleen in een omgeving met vervuilingsgraad 2 (zie §8).

Ideale omgevingstemperatuur:

temperatuur: 0 °C tot 40 °C (32 °F tot 104 °F)

relatieve vochtigheid: max. 80 % RH

hoogte: max. 2000 m (6560 ft)

spanning 600 V

beveiliging door zekering

0.5 A/500 VAC/600 VDC, 5 x 20 mm (uitschakelstroom 1 kA)

15 A/1000 VAC/600 VDC, 6 x 32 mm (uitschakelstroom 10 kA)

voeding 1x 9 V 6F22 (meegelev.)

display......LCD, 1999 counts

display-afmetingen 62 x 36 mm

bereikinstelling......manueel

buiten meetbereik ....ja

continuiteitszoemer ....ja

diodetest......ja

batterij-laag-indicatie......ja

dataholdfunctie ...... neen

achtergrondverlichting......ja

automatische uitschakeling ...... ja

afmetingen 190 x 100 x 40 mm

gewicht (met batterij) 300 g

opslagtemperatuur

temperatuur ...... -20 °C tot 60 °C

vochtigheid .... < 90 % RH

meetsonde ...... CAT III 1000 V/ CAT IV 600 V, 15 A; L = 75 cm

IP-norm IP20

9.1 GELIJKSPANNING

Voer geen metingen uit in circuits met spanningen

600 VDC of > 600 VAC

bereik	resolutie	nauwkeurigheid
200 mV	0.1 mV	± (0.5 % v.d. uitlezing + 2 digits)
2 V	1 mV
20 V	10 mV
200 V	100 mV
600 V	1 V	± (0.8 % v.d. uitlezing + 2 digits)

DVM895

Beveiliging tegen overbelasting: 600 V DC of AC rms

Impedantie: 10 MΩ

9.2 WISSELSPANNING

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
2 V	1 mV	± (0.8 % v.d. uitlezing + 3 digits)
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % v.d. uitlezing + 3 digits)

Respons gemiddeld, gekalibreerd in rms van een sinusgolf

Frequentiebereik: 40-500 Hz

Beveiliging tegen overbelasting: 600 V DC of AC rms

Impedantie: 1 MΩ voor 2 V-bereik, 10 MΩ voor andere bereiken

9.3 GELIJKSTROOM

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
200 μA	0.1 μA	± (1.2 % v.d. uitlezing + 2 digits)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (1.5 % v.d. uitlezing + 2 digits)
15 A	10mA	± (2.0 % v.d. uitlezing + 3 digits)

Beveiliging tegen overbelasting: zekering F0.5 A/600 V, zekering

F15 A/600 V

Max. stationaire stroom bij continu testen: 1 A

9.4 WISSELSTROOM

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
2 mA	1 μA	± (1.5 % v.d. uitlezing + 3 digits)
20 mA	10 μA
200 mA	100 μA	± (2.0 % v.d. uitlezing + 3 digits)
15 A	10mA	± (2.5 % v.d. uitlezing + 5 digits)

DVM895

Respons gemiddeld, gekalibreerd in rms van een sinusgolf

Frequentiebereik: 40-500 Hz

Beveiliging tegen overbelasting: zekering F0.5 A/600 V, zekering

F15 A/600 V

Max. stationaire stroom bij continu testen: 1 A

9.5 WEERSTAND

	Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is
bereik	resolutie	nauwkeurigheid
200 Ω	0.1 Ω	± (1.0 % v.d. uitlezing + 3 digits)
2 kΩ	1 Ω	± (1.0 % v.d. uitlezing + 2 digits)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1.5 % v.d. uitlezing + 3 digits)
200 MΩ	100 kΩ	± (5.0 % v.d. uitlezing + 5 digits)

Beveiliging tegen overbelasting: 600 V DC of AC rms

9.6 CAPACITEIT

	Voer geen capaciteitsmetingen uit in circuits waarop spanning aanwezig is
bereik	resolutie	nauwkeurigheid
2000 pF	1 pF	± (2.5 % v.d. uitlezing + 10 digits)
20 nF	10 pF	± (2.5 % v.d. uitlezing + 5 digits)
200 nF	100 pF
2 μF	1 nF
20 μF	10 nF
200 μF	100 nF	± (5.0 % v.d. uitlezing + 10 digits)

Beveiliging tegen overbelasting: zekering (F0.5 A/600 V)

	Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is
bereik	omschrijving	meetvoorwaarde
	voorwaartse spanning van de diode bij benadering	DC-doorlaatstroom ± 1 mA DC-sperspanning ± 3 V
	ingebouwde zoemer bij weerstanden < ± 50 Ω	nullastspanning ± 3 V

Beveiliging tegen overbelasting: 600 V DC of AC rms

9.8 FREQUENTIE

	Voer geen frequentiemetingen uit in circuits waarop spanning aanwezig is
bereik	resolutie	nauwkeurigheid
20 kHz	10 Hz	± (2.0 % v.d. uitlezing + 5 digits)

Gevoeligheid: sinusgolf 0.5 V rms

Beveiliging tegen overbelasting: 600 V DC of AC rms

9.9 TEMPERATUUR

bereik	nauwkeurigheid		resolutie
-50 °C	tot 150 °C	± (3 °C + 1 digit)	1 °C
	150 tot 800 °C	± (3 % + 1 digit)

NiCr-NiSi-sensor

Beveiliging tegen overbelasting: zekering (F0.5 A/600 V)

10. Gebruik

10.1 GELIJKSPANNINGSMETINGEN (DC)

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
	Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op "v---".
2. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.
3. Sluit de meetsnoeren aan op de meetbron.
4. De meetwaarde wordt samen met de polariteit van de rode meetsnoer op het LCD-display weergegeven.

Opmerkingen

• Als het bereik niet op voorhand gekend is, zet de bereikschakelaar op de hoogste stand en verminder tot de juiste aflezing wordt bereikt.
• Als de waarde buiten het meetbereik valt, verschijnt op de display 1 of - 1. Stel een hoger bereik in.
• De maximale ingangsstroom bedraagt 600 V rms.

10.2 WISSELSPANNINGSMETINGEN (AC)

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
	Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op " " .v\~
2. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.
3. Sluit de meetsnoeren aan op de meetbron.
4. De meetwaarde wordt samen met de polariteit van de rode meetsnoer op het LCD-display weergegeven.

Opmerkingen

• Zie "Gelijkspanningsmetingen (DC)"

10.3 GELIJKSTROOMMETINGEN (DC)

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
	Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op "A---".
2. Sluit het rode meetsnoer aan op de "mA"-bus en het zwarte meetsnoer op de "COM"-bus. Sluit het rode meetsnoer aan op de "15A"-bus voor metingen tussen 200 mA en 15 A.
3. Sluit de meetsnoeren IN REEKS aan op het circuit waarvan u de belasting wilt meten.
4. De meetwaarde wordt samen met de polariteit van de rode meetsnoer op het LCD-display weergegeven.

Opmerkingen

• Als het bereik niet op voorhand gekend is, zet de bereikschakelaar op de hoogste stand en verminder tot de juiste aflezing wordt bereikt.
• Als de waarde buiten het meetbereik valt, verschijnt op de display 1 of -1. Stel een hoger bereik in.
• De maximale ingangsstroom bedraagt 200 mA of 15 A. Dit hangt af van de gebruikte bus. De max. meettijd in het 15 A-bereik bedraagt 15 seconden.

10.4 WISSELSTROOMMETINGEN (AC)

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
	Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op "A\~".
2. Sluit het rode meetsnoer aan op de "mA"-bus en het zwarte meetsnoer op de "COM"-bus. Sluit het rode meetsnoer aan op de "15A"-bus voor metingen tussen 200 mA en 15 A.
3. Sluit de meetsnoeren IN REEKS aan op het circuit waarvan u de belasting wilt meten.
4. De meetwaarde wordt samen met de polariteit van de rode meetsnoer op het LCD-display weergegeven.

Opmerkingen

• Zie "Gelijkspanningsmetingen (DC)"

10.5 WEERSTANDSMETING

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

1. Zet de draaischakelaar op "Ω".
2. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.
3. Sluit de meetsnoeren aan op de weerstand. De meetwaarde wordt op het LCD-display weergegeven.

Opmerkingen

• Zorg ervoor dat bij weerstandsmetingen geen spanning meer op het circuit staat en condensatoren volledig ontladen zijn.
• Als de waarde buiten het meetbereik valt, verschijnt op de display 1 of - 1. Stel een hoger bereik in.

10.6 CAPACITEITSMETINGEN

Voer geen capaciteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Sluit het rode meetsnoer aan op de "mA"-bus en het zwarte meetsnoer op de "COM"-bus.
2. Zet de draaischakelaar op "Cx".
3. Sluit de meetsnoeren aan op de meetbron. De meetwaarde wordt op het LCD-display weergegeven.

Opmerkingen

• Als het bereik niet op voorhand gekend is, zet de bereikschakelaar op de hoogste stand en verminder tot de juiste aflezing wordt bereikt.
• Zorg ervoor dat bij capaciteitsmetingen geen spanning meer op het circuit staat en condensatoren volledig ontladen zijn.

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Zet de draaischakelaar op "★" (diode) of "●") (continuïteit).
2. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.

DVM895

1. Voor diodemetingen, sluit het rode meetsnoer aan op de anode van de diode en het zwarte meetsnoer op de kathode van de diode. Het voorwaartse spanningsval van de diode wordt op de display weergegeven.

Voor continuïteitsmetingen, sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt meten. De ingebouwde zoemer weerklinkt als er continuïteit is.

10.8 FREQUENTIEMETING

Voer geen frequentiemetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Zet de draaischakelaar op "20kHz".
2. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.
3. Sluit de meetsnoeren aan op de meetbron. De meetwaarde wordt op het LCD-display weergegeven.

10.9 TEMPERATUURMETING

1. Sluit de rode banaanplug aan op de "mA"-bus en de zwarte op de "COM"-bus.
2. Zet de draaischakelaar op "°C".
3. Plaats de meetsonde in het te meten veld en lees het resultaat op het LCD-display.

10.10 ACHTERGRONDVERLICHTING

Druk op "LIGHT" om de achtergrondverlichting in of uit te schakelen.

11. Batterijen en zekeringen vervangen

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen.

Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding.

Opmerking: zie waarschuwing op de achterkant van het toestel

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden.

Contacteer uw verdeler voor eventuele reserveonderdelen.

De apparatuur moet geïsoleerd of ontkoppeld worden van de GEVAARLIJKE SPANNING alvorens de behuizing te openen (zie batterij vervangen).

- Plaats een nieuwe batterij wanneer " [+] op de display verschijnt.

DVM895

- Zekeringen moeten slechts zelden worden vervangen en een gesprongen zekering is bijna altijd het gevolg van een menselijke fout.

De batterij vervangen:

• Schakel het toestel uit.
- Verwijder de schroef aan de achterkant van de behuizing en open het batterijvak voorzichtig.
- Verwijder de oude batterij en plaats een nieuwe.
- Sluit de behuizing en draai de schroef vast.

Batterij: 1x 9 V 6F22. Respecteer de polariteit

Zekeringen: 0.5 A/500 VAC/600 VDC, 5 x 20 mm, 15 A/1000 VAC/600 V, 6 x 32 mm

Sluit de behuizing zorgvuldig.

12. Problemen en oplossingen

Functioneert het toestel niet meer correct tijdens het meten, dan is de interne zekering defect.

Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de batterij regelmatig.

(Tip: Vermindert de lichtsterkte van de achtergrondverlichting/LCD-display, dan is de batterij bijna leeg.)

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman Group nv heeft het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

MULTIMÈTRE NUMÉRIQUE 1999 POINTS

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties

uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elké commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
