Type de produit	Multimètre numérique
Marque	Velleman
Modèle	DVM811
Affichage	LCD 3½ digits, 1999 points, 61 x 32 mm
Plages de mesure tension CC	200 mV, 2 V, 20 V, 200 V, 500 V
Précision tension CC	±(1,0% + 2 digits) sauf 500 V : ±(1,2% + 2 digits)
Plages de mesure tension CA	200 V, 500 V
Précision tension CA	±(1,5% + 3 digits), réponse moyenne, calibrée en RMS sinusoïdal
Plages de mesure courant CC	2000 μA, 20 mA, 200 mA
Précision courant CC	±(1,5% + 2 digits) sauf 200 mA : ±(2,0% + 2 digits)
Plages de mesure résistance	200 Ω, 2000 Ω, 20 kΩ, 200 kΩ, 2000 kΩ
Précision résistance	±(1,0% + 5 digits) pour 200 Ω, sinon ±(1,0% + 3 digits) sauf 2000 kΩ : ±(1,5% + 3 digits)
Fonctions supplémentaires	Test diode, test de continuité sonore, test de pile 1,5 V et 9 V
Protection de surcharge	Fusible F0,5 A / 500 V (5 x 20 mm)
Alimentation	1 pile CR2032 (incluse)
Dimensions	97 x 51 x 27 mm
Poids	100 g (avec pile)
Catégorie d'installation	CAT II 500 V / CAT III 300 V
Degré de pollution	2
Sélection de plage	Manuelle
Température d'utilisation	0 °C à 40 °C
Humidité max.	80 % HR
Altitude max.	2000 m
Entretien	Nettoyer avec un chiffon humide et un détergent doux
Remplacement pile/fusible	Voir notice, utiliser pile CR2032 et fusible F0,5 A/500 V 5x20 mm

FOIRE AUX QUESTIONS - DVM811 VELLEMAN

Comment mesurer une tension continue avec le DVM811 ?

Placez le sélecteur rotatif sur la plage V= souhaitée (200 mV à 500 V). Connectez les cordons de mesure à la source. Lisez la valeur et la polarité sur l'afficheur. Si la plage est inconnue, commencez par la plus haute et diminuez progressivement.

Comment mesurer une résistance ?

Assurez-vous que le circuit est hors tension et que les condensateurs sont déchargés. Placez le sélecteur sur Ω (200 Ω à 2000 kΩ). Connectez les cordons de mesure à la résistance. Si l'affichage indique '1', sélectionnez une plage plus élevée.

Que faire si l'afficheur indique '1' ou '-1' ?

Cela signifie que la valeur mesurée dépasse la plage sélectionnée. Tournez le sélecteur sur une plage supérieure. Si cela persiste, la mesure est hors de portée de l'appareil.

Comment tester une diode ?

Placez le sélecteur sur le mode diode (symbole diode). Connectez le cordon rouge à l'anode et le cordon noir à la cathode. L'afficheur indique la tension directe approximative. Ne mesurez jamais sur un circuit sous tension.

Quand remplacer la pile et comment ?

Remplacez la pile lorsque le symbole de pile faible apparaît sur l'afficheur. Éteignez l'appareil et déconnectez les cordons. Ouvrez le compartiment à l'arrière, remplacez la pile usagée par une CR2032 en respectant la polarité, puis refermez.

Quelle est la protection contre les surcharges ?

Le multimètre est protégé par un fusible F0,5 A / 500 V (5 x 20 mm). En cas de surcharge, le fusible peut griller. Remplacez-le uniquement par un fusible identique.

Puis-je mesurer des tensions supérieures à 500 V ?

Non, ne dépassez jamais 500 V CC ou CA RMS. Pour les installations CAT II, la limite est de 500 V ; pour CAT III, 300 V. Le non-respect peut endommager l'appareil ou causer un choc électrique.

Comment utiliser le test de continuité ?

Placez le sélecteur sur le mode continuité (symbole onde sonore). Connectez les cordons aux deux points du circuit. Si la résistance est inférieure à environ 50 Ω, un signal sonore retentit. Assurez-vous que le circuit est hors tension.

Quelles sont les précautions de sécurité essentielles ?

Toujours placer les doigts derrière la protection des sondes. Ne pas mesurer de résistance, diode ou continuité sur un circuit sous tension. Déconnecter les cordons avant d'ouvrir le boîtier. Respecter les limites de tension et de catégorie.

Comment tester une pile de 1,5 V ou 9 V ?

Placez le sélecteur sur la position 1,5 V ou 9 V. Connectez les cordons aux bornes de la pile (rouge au positif, noir au négatif). Lisez la tension sur l'afficheur. La précision est de ±(5,0% + 5 digits).

MODE D'EMPLOI DVM811 VELLEMAN

Aux résidents de l'union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un

appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles évèntuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient

de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'instruire et consulter votre revendeur.

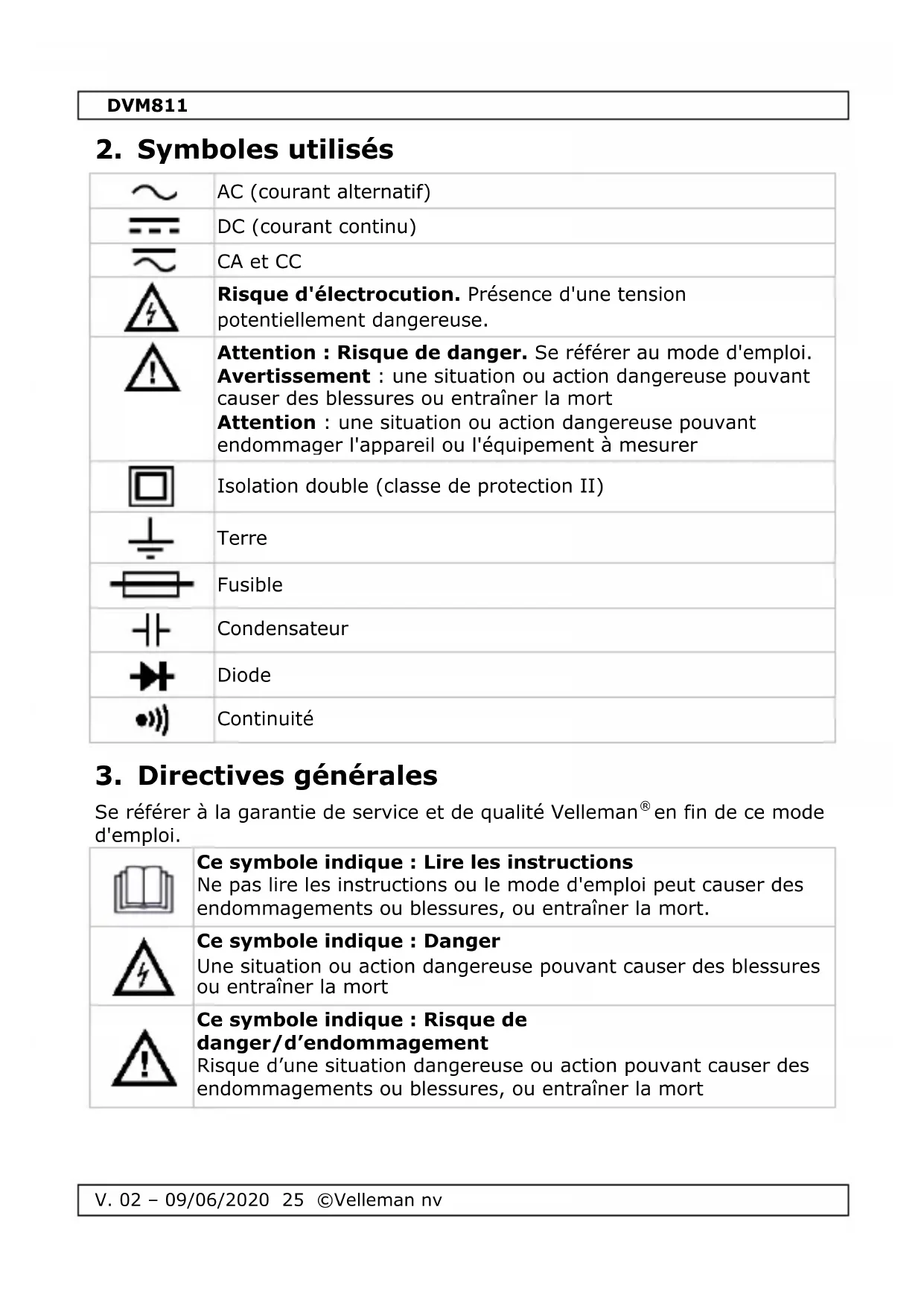

2. Symboles utilisés

~	AC (courant alternatively)
=	DC (courant continu)
~	CA et CC
	Risque d'électrocution. Présence d'une tension potentiellement dangereuse.
	Attention : Risque de danger. Se référer au mode d'emploi. Avertissement : une situation ou action dangereuse pouvant causer des blessures ou entraîner la mort Attention : une situation ou action dangereuse pouvant endommager l'appareil ou l'équipement à mesurer
	Isolation double ( classe de protection II)
	Terre
	Fusible
	Condensateur
	Diode
	Continuité

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

	Ce symbole indique : Lire les instructions Ne pas dire les instructions ou le mode d'emploi peut cause des endommagements ou blessures, ou entraîner la mort.
	Ce symbole indique : Danger Une situation ou action dangereuse pouvant cause des blessures ou entraîner la mort
	Ce symbole indique : Risque de danger/d'endommagement Risque d'une situation dangereuse ou action pouvant cause des endommagements ou blessures, ou entraîner la mort

DVM811

!	Ce symbole indique : Attention; Information importante La négligence de cette information peut engendrer une situation dangereuse.
	AVERTISSEMENT : Pour éviter des chocs électriques, toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'accordie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi. Avertissement : Se référer à l'avertissement à l'arrêt de l'appareil
	Protégéur du froid, de la chaleur et des fortes variations de température. Attendre jusqu'à ce que l'appareil ait atteint la température ambiente lorsqu'il est déplaced d'un endroit froid à un endroit chaud, Pour éviter la condensation et les erreurs de mesure.
	Protégéur l'appareil des chocs et de l'abus. Éviter de secouer l'appareil pendant l'opération.
	Appareil répondant au degré de pollution 2. Uniquement pour l'usage à l'intérieur. Protégér l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d'eau. Ne convient pas à un usage industririel. Se référer au chapitre 8 « Degré de pollution » .
	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Risque de chic électrique pendant l'opération. Étre prudent lorsque vous effectuez des mesures sur un circuit sous tension.
	Il n'y a aucune piece réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange eventuelles chez votre revendeur.
	Cet apparéil ressort à la catégorie d'installation CAT III. Se référer au chapitre 7 « Catégories de surtension/d'installation.
	Lire attentivement cet addenda et le mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
	Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

DVM811

N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

4. Entretien

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour informations sur le remplacement des piles ou le fusible, consulter §11 Remplacer la pile et le fusible.

Ne pas utiliser des solvants ou des produits abrasifs. Nettoyer avec un chiffon humide et un détergent doux.

5. Pendant l'utilisation

Risque de choc électrique pendant l'opération. Soyez prudent lorsque vous effectuez des mesures sur un circuit sous tension.

• Ne jamais dépasser les valeurs de limite indiquées. Ne jamais dépasser les valeurs de limite indiquées dans les spécifications de chaque plage de mesure.
• Ne jamais toucher les bornes inutilisées lorsque le multimètre est connecté à un circuit de mesure.
• Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 500 V sur des installations de catégorie II.
• Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 300 V sur des installations de catégorie III.
• Mettre le selecteur de plage sur la position maximale si vous ne connaissiez pas l'intensité de la charge à mesurer.
• Déconnecter les cordons de mesure du circuit avant de sélectionner une autre fonction ou une autre plage.
• Lors de mesures sur des téléviseurs ou des alimentations à découvert, des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager le multimètre.
• Toujours est prudent lors de mesures de tensions >60 VDC ou >30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.
• Ne jamais effectuer des mesures de résistance, de diode ou de continuité sur des circuits sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

6. Description générale

Se référer aux illustrations en page 2 de ce mode d'emploi :

1. Afficheur

afficheur LCD à 3½ digits : 32 x 14 mm

1. Bouton de sélection
2. Cordons de mesure fixes

7. Catégorie de surtension/installation

Les multimètres sont classés selon le risque et la sévérité des surtensions transitoires pouvant apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique.

Les catégories existantes selon EN 61010-1 sont :

CAT I	Un multimètre classé CAT I convient au mesurage de circuits électroniques protégés non connectés directement au secteur électrique, p. ex. connexions électroniques circuits, signaux de contrôle...
CAT II	Un multimètre classé CAT II convient au mesurage dans un environnement CAT I, d'appareils monophasés connectés au secteur électrique par moyen d'une fiche et de circuits dans un environnement domestique normal, à condition que le circuit se trouve à une distance minimale de 10 m d'un environnement CAT III ou de 20 m d'un environnement CAT IV. Par exemple: alimentation d'appareils menagers et d'outillage portable,...
CAT III	Un multimètre classé CAT III convient à la mesure dans un environnement CAT I et CAT II, ainsi qu'à la mesure d'un apparil mono- ou polyphasé (fixe) à une distance minimale de 10 m d'un environnement CAT IV, et à la mesure dans ou d'un boîtier de distribution (coupe-circuit, circuits d'éclairage, four électrique).
CAT IV	Un multimètre classé CAT IV convient à la mesure dans un environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d'énergie au niveau primaire. Remarque : Tout mesurage effectué sur un apparil dont les câbles d'alimentation sont en extérieur (câblage de surface ou souterrain) nécessite un multimètre classé CAT IV.

Avertissement :

Ce multimètre a été conçu selon la directive EN 61010-1, catégorie d'installation CAT II 500 V / CAT III 300 V. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

DVM811

Cet appareil convient uniquement à des mesures jusqu'à 500 V dans CAT II et jusqu'à 300 V dans CAT III

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau de protection plus sévère. Le niveau de protection adapté à un environnement précis dépend de l'isolement et de la qualité du boîtier. Le degré de pollution du DVM indique l'environnement dans lequel le DMM peut être utilisé.

Degré de pollution 1	Absence de pollution ou pollution sèche et non conductrice uniquement. Pollution influencable. (uniquement dans un environnement hermétiquement fermé)
Degré de pollution 2	Pollution non conductrice uniquement. Occasionallement, une conductivité éphémère causée par la condensation peut survenir (environnements domestique et de bureau)
Degré de pollution 3	Pollution conductrice ou pollution sèche et non conductrice pouvant devenir conductrice à cause de condensation. (environnement industririel ou environnement expose au plein air mais à l'abri des précapitations)
Degré de pollution 4	Pollution générant une conductivité persistante causée par de la poussière conductrice, ou par la pluie ou la neige. (environnement exposé au plein air, et à des taux d'humidité et de particules fines élevés)

Avertissement : Cet appareil a été créé conformément à la norme EN 61010-1, degré de pollution 2. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

Cet appareil ne convient qu'à la mesure dans un environnement ayant un degré de pollution classe 2.

9. Spécifications

Cet appareil n'est pas étalonné par défaut!

Consignes concernant l'environnement d'utilisation :

N'utiliser cet appareil que dans un environnement CAT I, CAT II et CAT III (voir §7).

N'utiliser cet appareil que dans un environnement avec degré de pollution 2 (voir §8).

DVM811

Conditions d'utilisation idéales : température : de 0 °C à 40 °C (de 32 °F à 104 °F) taux d'humidité relative : max. 80 % altitude : max. 2000 m (6560 ft) tension 500 V protection par fusible F0.5 A/500 V, 5 x 20 mm alimentation 1xCR2032 (incl.) afficheur LCD, 1999 points dimensions de l'afficheur 61 x 32 mm hors plage : oui continuité du ronfleur : oui test de diode : oui indication de pile faible : oui sélection de plage : manuelle fonction data hold : non rétroéclairage : non extinction automatique : non dimensions : 97 x 51 x 27 mm poids (avec pile) 100 g température de stockage : température de -20 °C à 60 °C humidité < 90 % RH sonde de mesure : CAT II 500 V / CAT III 300 V, 10 A; L = 70 cm

9.1 Tension CC

A!	Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA
plage	résolution	précision
200 mV	0.1 mV	± (1.0 % de l'affichage + 2 digits)
2 V	1 mV
20 V	10 mV
200 V	100 mV
500 V	1 V	± (1.2 % de l'affichage + 2 digits)

Protection de surcharge : 500 V CC ou CA rms

Impédance: 1 MΩ

9.2 Tension alternative

A	Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA
plage	résolution	précision
200 V	100 mV	± (1.5 % de l'affichage + 3 digits)
500 V	1 V

Réponse moyenne, calibrée en rms d'une onde sinusoïdale

Plage de fréquence: 40-500 Hz

Protection de surcharge : 500 V CC ou CA rms

Impédance: 450 kΩ

9.3 Courant CC

A	Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA
plage	résolution	préciision
2000 μA	1 μA	± (1.5 % de l'affichage + 2 digits)
20 mA	10 μA
200 mA	100 μA	± (2.0 % de l'affichage + 2 digits)

Protection de surcharge : fusible (F0.5 A/500 V)

9.4 Résistance

A	Ne pas effectuer des mesures de résistance sur un circuit sous tension
plage	résolution	précision
200 Ω	0.1 Ω	± (1.0 % de l'affichage + 5 digits)
2000 Ω	1 Ω	± (1.0 % de l'affichage + 3 digits)
20 kΩ	10 Ω
200 kΩ	100 Ω
2000 kΩ	1 kΩ	± (1.5 % de l'affichage + 3 digits)

Protection de surcharge : fusible (F0.5 A/500 V)

9.5 DIODE Et continuite

A!	Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension.
plage	description	conditions de test
+	Le multimètre affiche la tension directe approximative de la diode	courant direct CC ± 10 μA tension inversée CC ± 1.8 V
●	le ronfleur intégré s'active lorsque la résistance < ± 50 Ω	tension à circuit ouvert ± 1.8 V

Protection de surcharge : fusible (F0.5 A/500 V)

9.6 Tester la PILE

plage	courant de charge	résolution	précision
1.5 V	50 mA	10 mV	± (5.0 % de l'affichage + 5 digits)
9 V	5 mA	10 mV

10. Emploi

A!	Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA
A'	Être extrémement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Mettre le sélecteur rotatif sur V = ou V.
2. Connecter les cordonss de mesure à la source de mesure.
3. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

• Si la plage n'est pas connue à l'avance, Sélectionner d'abord la plage la plus élevée et baisser progressivement.
• Si la valeur est hors plage, 1 ou -1 s'affiche. Sélectionner une plage plus élevée.

10.2 Mesurer le courant CC

Ne pas effectuer des mesures sur un circuit avec des tensions >500 VCC ou >500 VCA

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure!

1. Sélectionner la plage de mesure souhaitée (mA) avec le sélecteur rotatif.
2. Connecter les cordons de mesure en série à la charge dont vous pouvez mesurer le courant.
3. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

• Si la plage n'est pas connue à l'avance, Sélectionner d'abord la plage la plus élevée et baisser progressivement.
• Si la valeur est hors plage, 1 ou -1 s'affiche. Sélectionner une plage plus élevée.
• Le courant d'entrée max. est de 200 mA.

10.3 Mesurer la résistance

Ne pas effectuer des mesures de résistance sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Sélectionner la plage de mesure souhaitée (Ω) avec le sélecteur rotatif.
2. Connecter les cordons de mesure à la résistance et consulter l'afficheur LCD.

• Avant de mesurer la résistance, s'assurer qu'il n'y a plus de tension sur le circuit et que tous les condensateurs sont déchargés.
• Si la valeur est hors plage, 1 ou -1 s'affiche. Sélectionner une plage plus élevée.

10.4 TEST De DIODE et continuite

Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Mettre le sélecteur rotatif sur (mode) ou (continuité).
2. Pour la mesure de diode, connecter le cordon de mesure rouge à l'anode et le cordon de mesure noir à la cathode de la diode. Le multimètre affiche la tension directe approximative de la diode. Pour la mesure de continuité, connecter les cordons de mesure rouge à deux points du circuit à mesurer. La présence de continuité est signalée par un signal sonore.

10.5 Tester la PILE

1. Mettre le sélecteur rotatif sur 1.5V ou 9V.
2. Connecter les cordons de mesure à la pile à mesurer et consulter l'afficheur LCD.

11. Remplacer la pile et le fusible

AVERTISSEMENT : Pour éviter des chocs électriques, toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi. AVERTISSEMENT : Se référer à l'avertissement à l'arrêté de l'appareil.

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Eteindre le multimètre et déconnecter les cordons de mesure avant de remplacer la pile/le fusible.

• Remplacer la pile lorsque le symbole '' s'affiche.
• Normalement, il n'est pas nécessaire de remplacer un fusible. Il s'agit presque toujours d'une erreur humaine.

Remplacer la pile :

• Eteindre l'appareil.
• Desserrer la vis de la partie arrêtée du boîtier et ouvrir soigneusement le compartiment à piles.
• Retirer la pile usagée et insérer la pile neuve.
• Fermer le boîtier et serrer la vis.

Pile: 1x CR2032, respectant la polarité

Fusible: F0.5 A/500 V, 5 x 20 mm

Avant d'utiliser le multimètre, s'assurer que le panneau arrêté est bien fermé.

12. Problèmes et solutions

Si l'appareil ne fonctionne pas correctement lors de la mesure, le fusible interne est défectueux.

Un niveau de pile faible peut conduire à des mesures incorrectes. Remplacer régulièrement la pile.

La luminosité réduite du rétroéclairage/l'afficheur LCD indique un niveau de pile faible.

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue):

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matières aux à dater du jour d'acquisition effective;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.
• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
• tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrite dans la notice;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
