Produkttyp	Digitalmultimeter
Marke	Velleman
Modell	DVM811
Anzeige	LCD 3½-stellig, 1999 Punkte, 61 x 32 mm
Gleichspannungsmessbereiche	200 mV, 2 V, 20 V, 200 V, 500 V
Gleichspannungsgenauigkeit	±(1,0% + 2 Stellen) außer 500 V: ±(1,2% + 2 Stellen)
Wechselspannungsmessbereiche	200 V, 500 V
Wechselspannungsgenauigkeit	±(1,5% + 3 Stellen), Mittelwertanzeige, kalibriert auf Sinus-RMS
Gleichstrommessbereiche	2000 μA, 20 mA, 200 mA
Gleichstromgenauigkeit	±(1,5% + 2 Stellen) außer 200 mA: ±(2,0% + 2 Stellen)
Widerstandsmessbereiche	200 Ω, 2000 Ω, 20 kΩ, 200 kΩ, 2000 kΩ
Widerstandsgenauigkeit	±(1,0% + 5 Stellen) für 200 Ω, sonst ±(1,0% + 3 Stellen) außer 2000 kΩ: ±(1,5% + 3 Stellen)
Zusatzfunktionen	Diodentest, akustischer Durchgangstest, Batterietest 1,5 V und 9 V
Überlastschutz	Sicherung F0,5 A / 500 V (5 x 20 mm)
Stromversorgung	1 CR2032 Batterie (enthalten)
Abmessungen	97 x 51 x 27 mm
Gewicht	100 g (mit Batterie)
Installationskategorie	CAT II 500 V / CAT III 300 V
Verschmutzungsgrad	2
Bereichswahl	Manuell
Betriebstemperatur	0 °C bis 40 °C
max. Luftfeuchtigkeit	80 % HR
max. Höhe	2000 m
Wartung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen
Batterie-/Sicherungswechsel	Siehe Anleitung, verwenden Sie CR2032-Batterie und Sicherung F0,5 A/500 V 5x20 mm

Häufig gestellte Fragen - DVM811 VELLEMAN

Wie misst man eine Gleichspannung mit dem DVM811?

Drehen Sie den Drehschalter auf den gewünschten V=-Bereich (200 mV bis 500 V). Schließen Sie die Messleitungen an die Quelle an. Lesen Sie den Wert und die Polarität auf dem Display ab. Wenn der Bereich unbekannt ist, beginnen Sie mit dem höchsten und verringern Sie ihn schrittweise.

Wie misst man einen Widerstand?

Stellen Sie sicher, dass der Stromkreis spannungsfrei ist und die Kondensatoren entladen sind. Drehen Sie den Schalter auf Ω (200 Ω bis 2000 kΩ). Schließen Sie die Messleitungen an den Widerstand an. Wenn das Display '1' anzeigt, wählen Sie einen höheren Bereich.

Was tun, wenn das Display '1' oder '-1' anzeigt?

Das bedeutet, dass der gemessene Wert den ausgewählten Bereich überschreitet. Drehen Sie den Schalter auf einen höheren Bereich. Wenn es weiterhin angezeigt wird, liegt die Messung außerhalb des Gerätebereichs.

Wie testet man eine Diode?

Drehen Sie den Schalter auf den Diodenmodus (Diodensymbol). Schließen Sie das rote Kabel an die Anode und das schwarze Kabel an die Kathode. Das Display zeigt die ungefähre Durchlassspannung an. Messen Sie niemals an einem stromführenden Stromkreis.

Wann und wie die Batterie austauschen?

Ersetzen Sie die Batterie, wenn das Batteriesymbol auf dem Display erscheint. Schalten Sie das Gerät aus und trennen Sie die Leitungen. Öffnen Sie das Batteriefach auf der Rückseite, ersetzen Sie die verbrauchte Batterie durch eine CR2032 unter Beachtung der Polarität und schließen Sie es wieder.

Welcher Überlastschutz ist vorhanden?

Das Multimeter ist durch eine Sicherung F0,5 A / 500 V (5 x 20 mm) geschützt. Bei Überlastung kann die Sicherung durchbrennen. Ersetzen Sie sie nur durch eine identische Sicherung.

Kann ich Spannungen über 500 V messen?

Nein, überschreiten Sie niemals 500 V Gleich- oder Wechselspannung (RMS). Für CAT II Installationen beträgt die Grenze 500 V, für CAT III 300 V. Nichtbeachtung kann das Gerät beschädigen oder einen elektrischen Schlag verursachen.

Wie verwendet man den Durchgangstest?

Drehen Sie den Schalter auf den Durchgangsmodus (Summersymbol). Schließen Sie die Leitungen an zwei Punkte des Stromkreises an. Wenn der Widerstand unter etwa 50 Ω liegt, ertönt ein akustisches Signal. Stellen Sie sicher, dass der Stromkreis spannungsfrei ist.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Halten Sie die Finger immer hinter dem Griffschutz der Tastköpfe. Messen Sie keinen Widerstand, Diode oder Durchgang an einem stromführenden Stromkreis. Trennen Sie die Leitungen, bevor Sie das Gehäuse öffnen. Beachten Sie die Spannungs- und Kategoriengrenzen.

Wie testet man eine 1,5 V oder 9 V Batterie?

Drehen Sie den Schalter auf die Position 1,5 V oder 9 V. Schließen Sie die Leitungen an die Batteriepole an (rot an Plus, schwarz an Minus). Lesen Sie die Spannung auf dem Display ab. Die Genauigkeit beträgt ±(5,0% + 5 Stellen).

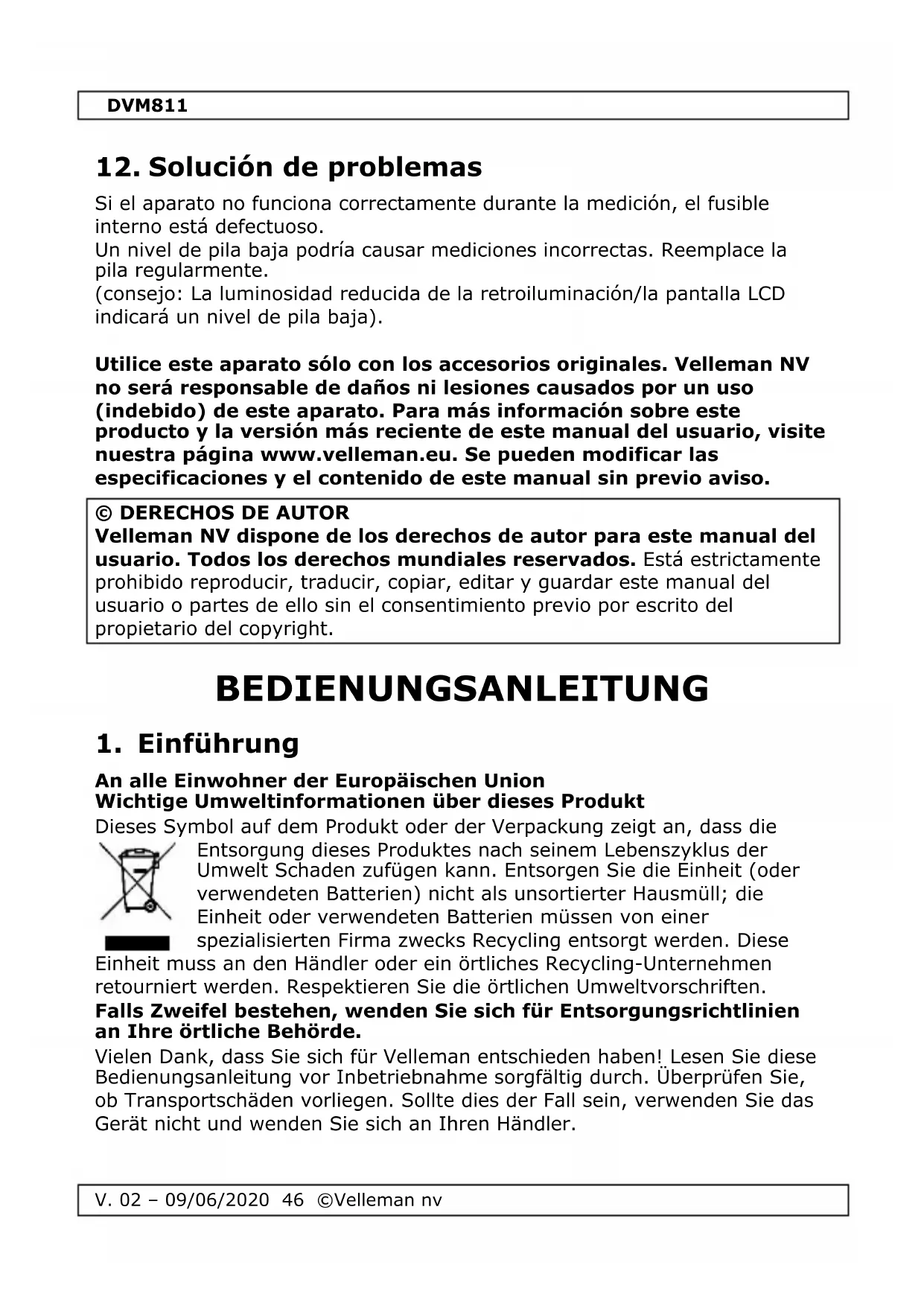

BEDIENUNGSANLEITUNG DVM811 VELLEMAN

BEDIENUNGSPANLEITUNG 46

INSTRUKCJA OBSLUGI 58

MANUAL DO UTILIZADOR 69

CE

USER MANUAL

1. Introduction

9.5 DIODE EN CONTINUITEIT

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die

Entsorgung these Produktes nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese

Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Verwendete Symbole

~	AC (Wechselstrom)
= =	DC (Gleichstrom)
~	Sowohl Wechsel- als auch Gleichstrom
4	Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.
A	Achtung: Risiko auf Gefahr,esen Sie die Sicherheitshinweise.Achtung: Eine unsachgemäß Handhabung kann zu Verletzungen oder zum Tod führen.Achtung: Eine unvorsichtige Nutzung kann das Multimeter oder das Gerät, das Sie testen möchten, beschädigen.
	Schutzisoliert (Schutzklasse 2)
+	Erde, Masse
-	Sicherung
+	Kondensator
+	Diode
·	Durchgangsprüfung

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Dieses Symbol beweutet:itte lessen Sie die HinweiseDas nicht Lesen der Hinweise und der Bedienungsanleitung kannSchäden,Verletzungen oder den Tod verursachen.

Dieses Symbol beweutet:GefahrEine unsachgemäße Handhabung kann zu Verletzungen oder zumTod führen.

Dieses Symbol beweutet:Risiko auf Gefahr/SchädenEine unsachgemäße Handhabung kann zu Beschädigungen,Verletzungen oder zum Tod führen.

DVM811

!	Dieses Symbol beweutet: Achtung; wichtige InformationenDas Nichtbeachten dieser Informationen, kann zu gefährlichenSituationen führen.
4	WARNUNG: Um Stromschläge zu vermeiden, trennen Sie dieMessleitungen immer vom Messkreis und vom Gerät, bevor Siedas Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwendenSie nur Sicherungen des gleichen Typs (siehe technische Daten).Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet
5	Setzen Sie das Gerät keiner Kälte, Hitze und großeTemperaturschwankungen aus. Nehmen Sie das Gerät nichtsofort in Betrieb, nachdem es von einem kalten in einen warmenRaum gebracht wurde. Lassen Sie das Gerät solangeausgeschaltet, bis es die Zimmertemperatur erreicht hat. Sovermeiden Sie Kondensation und Messfehler.
6	Schützen Sie das Gerät vor harten Stößen und schütteln Sie esnicht. Vermeiden Sie rohe Gewalt während der Bedienung.
7	Gerät mit Verschmutzungsgrad 2. Eignet sich nur für dieAnwendung im Innenbereich. Schützen Sie das Gerät vor Regenund Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B.Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielleAnwendung. Siehe §8 Verschmutzungsgrad.
8	Halten Sie Kinder und Unbefugte vom Gerät fern.
9	Stromschlaggefahr während des Gebrauchs desMultimeters. Seien Sie vorsichtig beim Messen von unter Stromstehenden Schaltungen.
10	Es gibt keine zu wartenden TeileBESTellen Sie eventuelle Ersatzteile bei Ohrem Fachhändler.
11	Das Gerät besteht zur Installationskategorie CAT III. Siehe§7 Überspannungs-/Installationskategorie.
12	Lesen Sie das Addendum und diese Bedienungsanleitungsorgfähig durch. Nehmen Sie das Gerät erst in Betrieb, nachdemSie sich mit seinen Funktionen vertraut gemacht haben.
13	Eigenmächtige Veränderungen sind aus Sicherheitsgründenzeboten. Bei Schäden verursacht durch eigenenmächtigeÄnderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

4. Wartung

Es gibt keine zu wartenden Teile.

Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsquelle.

Informationen über den Batterie- und Sicherungswechsel finden Sie unter

§11 Batterie- und Sicherungswechsel.

Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden

Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Wahrend des Gebrauchs

Stromschlaggefahr während des Gebrauchs des Multimeters.

Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.

• Überschreiben Sie nie die Grenzwerte. Diese Werte werden jeder Mal separat in den technischen Daten jeder Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.
• Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotentia! 500 in CAT II überschreiben.

Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 300 V in CAT III überschreiben.

• Stellen Sie den Bereichsschalter in den hochsten Stand, wenn Sie die Belastungsintensität nicht im voraus kennen.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sieden Funktionsschalter verstehen.
• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, * dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen * konnen .
• Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger beim Messen hinter den Fingerschutz.

DVM811

• Führren Sie niemals Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

6. Allgemeine Beschreibung

Siehe Abbildung, Side 2 dieser Bedienungsanleitung:

1. Display

3 ½-stelliges LCD-Display: 32 × 14 ~mm

1. Wahlschalter
2. Fest angeschlossene Messleitungen

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten konnen, aufgeitlt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I	Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte usw.
CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entwickelt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entwickelt ist und für Messungen in der Gebäudefinstallation, (z.B. Steckdosen, Sicherungskosten, Kontrolleinheiten usw.).
CAT IV	Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene. Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

Warning:

Dieses Gerät wurde gemäß der EN 61010-1 Überspannungskategorie CAT II 500 V und CAT III 300 V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und

V. 02 - 09/06/2020 50 ©Velleman nv

DVM811

Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen konnen. Siehe Besteiben.

Das Gerät eignet sich nur für Messungen von max. 500 V in CAT II und max. 300 V in CAT III

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hangt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in weiterer Umgebung Sie das Gerät verwenden)dürfen.

Verschmutzungsgrad 1	Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).
Verschmutzungsgrad 2	Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (hãusliche und Büro-Umgebungen gehören zu dieser Kategorie)
Verschmutzungsgrad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommt).
Verschmutzungsgrad 4	Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveauaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warning: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Besteiben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

DVM811

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert!

Normen:

Verwenden Sie das Gerät nur für Messungen an Überspannungs-

/Messkategorie CAT I, CAT II und CAT III-Kreisen (siehe §7).

Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (siehe §8)

Ideale Umgebungstemperatur:

Temperatur: 0^ bis 40^ (32 ^ bis 104^)

relative Feuchte: max. 80%

Höhe: max. 2000 m (6560 ft)

Spannung 500 V

Sicherung

F0.5 A/500 V, 5 x 20 mm

Stromversorgung 1 x CR2032 (mitgeliefert)

Display LCD, 1999 Zahlungen

Display-Abmessungen 61 x 32 mm

Bereichsüberschreitung 1

akustischer Durchgangsprüfer .

Diodentest. .

Batteriewechselanzeige .

Bereichswahl manuell

Data-Hold-Funktion nein

Hintergrundbeleuchting nein

automatische Abschaltung nein

Abmessungen 97 x 51 x 27 mm

Gewicht (mit Batterie) 100 g

Lagerumgebung

Temperatur -20 °C bis 60 °C

Feuchte. < 90% RH

Messspitze....CAT II 500 V/ CAT III 300 V,10 A; L = 70 cm

9.1 GLEICHSPANNUG (DC)

A!	Messen Sie nicht in Kreisen mit Spannungen > 500 VDC oder > 500 VAC.
Bereich	Auflösung	Genauigkeit
200 mV	0.1 mV	± (1.0 % Messwert + 2 Stellen)
2 V	1 mV
20 V	10 mV
200 V	100 mV
500 V	1 V	± (1.2 % Messwert + 2 Stellen)

Überlastschutz: 500 V DC oder AC rms

Impedanz: 1 MΩ

9.2 WECHSELSPANNUG (AC)

A		Messen Sie nicht in Kreisen mit Spannungen > 500 VDC oder > 500 VAC.
Bereich	Auflösung	Genauigkeit
200 V	100 mV	± (1.5 % Messwert + 3 Stellen)
500 V	1 V

Responses: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Uberlastschutz: 500 V DC oder AC rms

Impedanz: 450 kΩ

9.3 GLEICHSTROM (DC)

A		Messen Sie nicht in Kreisen mit Spannungen > 500 VDC oder > 500 VAC.
Bereich	Auflösung	Genauigkeit
2000 μA	1 μA	± (1.5 % Messwert + 2 Stellen)
20 mA	10 μA
200 mA	100 μA	± (2.0 % Messwert + 2 Stellen)

Überlastschutz: Sicherung (0.5 A / 500 V)

9.4 WIDERSTAND

A!	Führer Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
200 Ω	0,1 Ω	± (1.0 % Messwert + 5 Stellen)
2000 Ω	1 Ω	± (1.0 % Messwert + 3 Stellen)
20 kΩ	10 Ω
200 kΩ	100 Ω
2000 kΩ	1 kΩ	± (1.5 % Messwert + 3 Stellen)

Überlastschutz: Sicherung (0.5 A / 500 V)

9.5 DIODENTEST UND DURINGGNSPRU FUNG

Δ	Führten Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Beschreibung	Testbedingung
+	Die Durchlassspannung der Diode wird im Display angezeigt.	DC-Durchlassstrom ± 10 μA DC-Sperrspannung ± 1.8 V
●	akustisches Signal bei Widerstand < 50 Ω	Leerlaufspannung ± 1.8 V

Überlastschutz: Sicherung (0.5 A / 500 V)

9.6 BATTERIETEST

Bereich	Laststrom	Auflösung	Genauigkeit
1.5 V	50 mA	10 mV	± (5.0 % Messwert + 5 Stellen)
9 V	5 mA	10 mV

10. Anwendung

10.1 SPANNUNGSMESSUNGEN

Messen Sie nicht in Kreisen mit Spannungen >500 VDC oder >500 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.

Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf V = oder V .
2. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
3. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den hochsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wahlen Sie einen höheren Bereich.

10.2 GLEICHSTROM-MESSUNGEN (DC)

Messen Sie nicht in Kreisen mit Spannungen >500 VDC oder >500 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.

Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf mA=.
2. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
3. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den hochsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wahlen Sie einen höheren Bereich.
• Der max. Eingangsstrom beträgt 200 mA.

10.3 WIDERSTANDSMESSUNG

Führer Sie keine Widersammessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

1. Stellen Sie den Drehschalter auf .
2. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.

Bemerkungen

• Beachten Sie bei Widersammessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren vollig entladen sind.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wahlen Sie einen hohenen Bereich.

10.4 DIODENTEST UND AKUSTISCHE DURCHGANGSPRÜFUNG

Führer Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

1. Stellen Sie den Drehschalter auf (Diode) oder (Durchgang).
2. Für Diodenmessungen, verbinden Sie die rote Messleitung mit der Anode der Diode und die schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Für die Durchgangsprüfung, verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die Sie messen möchten. Bei Durchgang ertönt ein akustisches Signal.

10.5 BATTERIETEST

1. Stellen Sie den Drehschalter auf 1.5 V oder 9 V.
2. Verbinden Sie die Messleitungen mit der Batterie, die Sie testen möchten. Der Messwert wird im LCD-Display angezeigt.

11. Batterie- und Sicherungswechsel

WARNING: Um Stromschlage zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet
Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

DVM811

Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien oder die Sicherung ersetzen.

• Setzen Sie eine neue Batterie ein, wenn "E" im Display angezeigt wird.
• Sicherungen müssen normalerweise nur solten ersetzt werden. Eine defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

Die Batterie ersetzen:

• Schalten Sie das Multimeter aus.
• Entfernen Sie die Schraube auf der Rückseite des Gehäuses und öffnen Sie das Batteriefach vorsichtig.
• Entfernen Sie die alte Batterie und legen Sie eine neue ein.
• Schlieben Sie das Gehäuse und schrauben Sie die Schraube fest.

Batterie: 1x CR2032, legen Sie die Batterie polungsrichtig ein

Sicherungen: F0.5 A/500 V, 5 x 20 mm

Verschlieben Sie das Gehäuse wieder sorgfältig.

12. Problemlösung

Funktioniert das Gerät beim Messen nicht mehr korrekt, dann ist die interne Sicherung defekt.

Eine schwache Batterie kann zu ungenauen Messergebnissen führen.

Ersetzen Sie Batterie regelmäßig.

(Hinweis: Verringert sich die Intensität der Hintergrundbeleuchting/des

LCD-Displays, dann ist die Batterie schwach)

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung these Gerätes. Mehr Informationen zu dieser Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.VELLEMAN.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitz das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstep

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätkontrolle unterworfen, sowohl von unserer eigenen Qualitätsbeteiligung als auch von externen spezialisierten Organisationen. Sollten, betrz aller Vorsichtsmaßnahmen, Probleme auftreten, behmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantiepiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unwilling ist, oder wenn die Kosten darauf unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, diese Produkte durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganzt oder teilweise zurückzuzahlen. In diesen Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

- Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.

• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, uw. (unbeschränkte Seite).

• Schaden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

• Schäden verursacht durch absichtliche, nachlüssige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantiepiode auf 6 Monate bzw. zureckgeführt).

• Schaden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen,lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zusckschicken. Stellt sich bei der Überprüfung des Gerätes Heraus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet. Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede komerzelle Garantie lasst diese Rechte unberuht. Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
