Tipo de produto	Multímetro digital
Marca	Velleman
Modelo	DVM811
Display	LCD 3½ dígitos, 1999 pontos, 61 x 32 mm
Faixas de medição tensão CC	200 mV, 2 V, 20 V, 200 V, 500 V
Precisão tensão CC	±(1,0% + 2 dígitos) exceto 500 V: ±(1,2% + 2 dígitos)
Faixas de medição tensão CA	200 V, 500 V
Precisão tensão CA	±(1,5% + 3 dígitos), resposta média, calibrada em RMS senoidal
Faixas de medição corrente CC	2000 μA, 20 mA, 200 mA
Precisão corrente CC	±(1,5% + 2 dígitos) exceto 200 mA: ±(2,0% + 2 dígitos)
Faixas de medição resistência	200 Ω, 2000 Ω, 20 kΩ, 200 kΩ, 2000 kΩ
Precisão resistência	±(1,0% + 5 dígitos) para 200 Ω, caso contrário ±(1,0% + 3 dígitos) exceto 2000 kΩ: ±(1,5% + 3 dígitos)
Funções adicionais	Teste de diodo, teste de continuidade sonoro, teste de bateria 1,5 V e 9 V
Proteção contra sobrecarga	Fusível F0,5 A / 500 V (5 x 20 mm)
Alimentação	1 bateria CR2032 (incluída)
Dimensões	97 x 51 x 27 mm
Peso	100 g (com bateria)
Categoria de instalação	CAT II 500 V / CAT III 300 V
Grau de poluição	2
Seleção de faixa	Manual
Temperatura de utilização	0 °C a 40 °C
Humidade máx.	80 % UR
Altitude máx.	2000 m
Manutenção	Limpar com um pano húmido e detergente neutro
Substituição bateria/fusível	Ver manual, usar bateria CR2032 e fusível F0,5 A/500 V 5x20 mm

Perguntas frequentes - DVM811 VELLEMAN

Como medir uma tensão contínua com o DVM811?

Coloque o seletor rotativo na faixa V= desejada (200 mV a 500 V). Conecte os cabos de medição à fonte. Leia o valor e a polaridade no display. Se a faixa for desconhecida, comece pela mais alta e diminua progressivamente.

Como medir uma resistência?

Certifique-se de que o circuito está desenergizado e que os capacitores estão descarregados. Coloque o seletor em Ω (200 Ω a 2000 kΩ). Conecte os cabos de medição à resistência. Se o display indicar '1', selecione uma faixa mais elevada.

O que fazer se o display indicar '1' ou '-1'?

Isso significa que o valor medido excede a faixa selecionada. Gire o seletor para uma faixa superior. Se persistir, a medição está fora do alcance do aparelho.

Como testar um diodo?

Coloque o seletor no modo diodo (símbolo de diodo). Conecte o cabo vermelho ao ânodo e o cabo preto ao cátodo. O display indica a tensão direta aproximada. Nunca meça em um circuito energizado.

Quando substituir a bateria e como?

Substitua a bateria quando o símbolo de bateria fraca aparecer no display. Desligue o aparelho e desconecte os cabos. Abra o compartimento na parte traseira, substitua a bateria usada por uma CR2032 respeitando a polaridade e feche.

Qual é a proteção contra sobrecargas?

O multímetro é protegido por um fusível F0,5 A / 500 V (5 x 20 mm). Em caso de sobrecarga, o fusível pode queimar. Substitua-o apenas por um fusível idêntico.

Posso medir tensões superiores a 500 V?

Não, nunca exceda 500 V CC ou CA RMS. Para instalações CAT II, o limite é 500 V; para CAT III, 300 V. O não cumprimento pode danificar o aparelho ou causar choque elétrico.

Como usar o teste de continuidade?

Coloque o seletor no modo continuidade (símbolo de onda sonora). Conecte os cabos aos dois pontos do circuito. Se a resistência for inferior a aproximadamente 50 Ω, um sinal sonoro soa. Certifique-se de que o circuito está desenergizado.

Quais são as precauções de segurança essenciais?

Sempre colocar os dedos atrás da proteção das pontas de prova. Não medir resistência, diodo ou continuidade em um circuito energizado. Desconectar os cabos antes de abrir o invólucro. Respeitar os limites de tensão e categoria.

Como testar uma bateria de 1,5 V ou 9 V?

Coloque o seletor na posição 1,5 V ou 9 V. Conecte os cabos aos terminais da bateria (vermelho ao positivo, preto ao negativo). Leia a tensão no display. A precisão é de ±(5,0% + 5 dígitos).

MANUAL DE UTILIZADOR DVM811 VELLEMAN

iEste aparato no está calibrado por defecto!

Aos céadas da União Europeia

Importantas informacoes sobre o meio ambiente no que respeita a este produits

Este"simbolo no aparelho ou na embalagem indica que,enthanto

desperdicios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no deposito de lixo municipal; deve dirigir-se a uma Empresa especializada em reciclagem. Devolva o aparecido ao seu distribuidor ou ao posto de reciclagem local. Respeite a legisção local relativa ao meio ambiente.

Em caso de duvidas, contacte com as autoridades locais para os resíduos.

Agradecem os faktos de ter adquirido este aparecido. Leia atentamente as instruções do manual antes de usar o aparecido. Caso o aparecido tenha sorfido algo dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

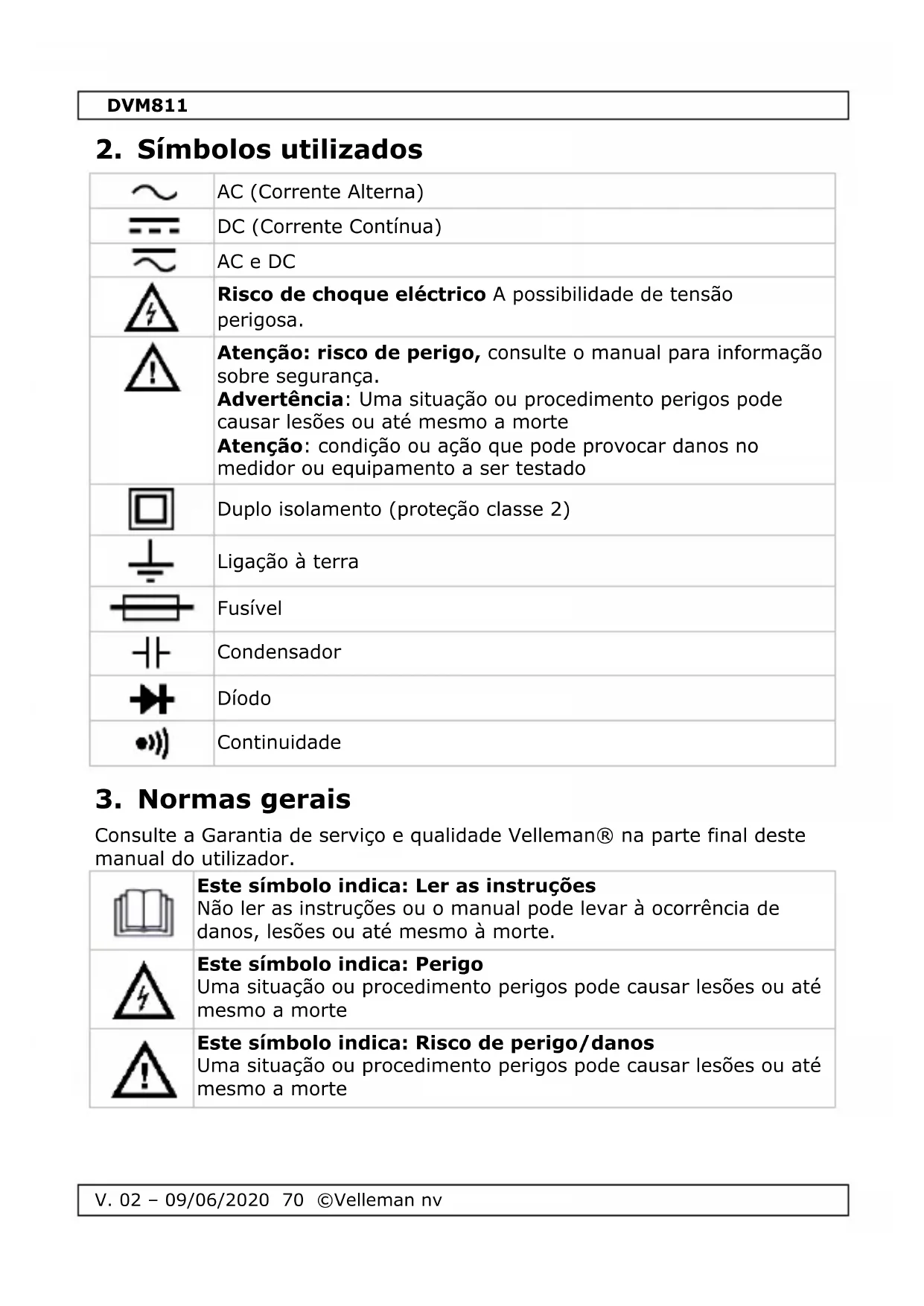

2. Simbolos realizados

~	AC (Corrente Alterna)
= =	DC (Corrente Contúnia)
~	AC e DC
4	Risco deCHOque eletrico A possibídade de tensão perigosa.
A	Atençao: risco deperigo, consulte o manual para informação sobre segurança. Advertência: Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morte Atençao: condição ou ação que pode provocar danos no medidor ou equipamento a ser testado
	Duplo isolamento (protection classe 2)
	Ligaçao à terra
	Fusível
+	Condensador
	Diodo
	Continuidade

3. Normas gerais

Consulte a Garantia de service e qualidade Velleman® na parte final destemanual do uso.

	Este símbolo indica: Ler as instruções Não ler as instruções ou o manual pode levar à ocurrencia de danos, lesões ou até mesmo à morte.
	Este símbolo indica: Perigo Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morte
	Este símbolo indica: Risco de perigo/danos Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morte

DVM811

1	Este símbolo indica: Atença; informação importante Ignorar esta informação pode levar a uma situação de perigo.
2	ADVERTÊNCIA: Para fazer descargas elétricas deslfigure sempre as pontas de teste antes de Abrir o aparvelo. Para fazer risco de incêndio, use apenas fusíveis com as mesmas espécnicas das indicadas;neste manual. Nota: leia a advertência no compartmento dailha
3	Não exponha o aparvelo ao frio, calor e grandes variações de temperatura. Ao deslocar o aparvelo de um local frio para um local quente, deixe-o desligado até estar à temperatura ambiente. Isto evitará a formação de condensação e erros de medicao.
4	Proteja o aparvelo de quidas e má'utilisation. Evite usar forca excessiva durante a utilização.
5	Aparelho de nível de contaminação 2. Usar apenas em interiores. Proteger o aparvelo contra a chuva e humididade ou qualquer tipo de salpicos ou gotas. Não está indicado para uso industrial. Ver §8 Grau de contaminação.
6	Mantenha o aparvelo fora do alcance de crianças e pessoas não autorizadas.
7	Risco deCHOque eletrico durante o funcimento. Tenha muito cuidado ao medir circuitos sob tensão.
8	O utilizesor não terá de fazer a manutençao das peças. Contacte um agente autorizzato para assistência e/ou peças de substituição.
9	Este é um instrumento de medicacao de categoria de instalação CAT III. Consulte §7 Categoria Sobretensão/instituição.
10	Leia este anexo e o manual atentamente. Familiarize-se com o-functionamento do aparvelo antes de o utilizear.
11	Por razões de segurança, está proibidas quando quer modifies do aparvelo desde que não autorizadas. Os danos causados por modifications não autorizadas do aparvelo não está cobertos pela garantia.

DVM811

Utilize o aparelho apenas para as aplicações descritas neste manual. Utilizar o aparelho de uma forma não autorizada está orgem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurarly referidas nestemanual anulam a garantia e o seu distribuidor não sera responsavel por quaisquer danos ou outros problemas dai resultantes.

4. Manutenção

Outilizador não terá de fazer a manutenção das peças.

Contacte um agente autorizzato para assistência e/ou peças de substituição.

Antes de proceder a quaisquer atividades de manutenção, deslgue os cabos de teste das tomadas.

Para instruções sobre como substituir pilhas ou fusíveis, consulte §11 Substituição de Pilhas e Fusíveis.

Não utilize abrasivos ou solvents no medidor. Para efeitos de limpeza use um pano humido e um detergente neutro.

5. Durante a Utilização

Risco deCHOque eletrico durante ofuncionamento. Tenhamuito cuidado ao medir circuitos sob tensao.

• Nunca exceedas os values maisimo recomendados. O valor maisimo é indicado separamente nas espécificações para cada nível de medicação.
• Nunca toque nos terminais que não está a ser realizados quando o multimetro estiver ligado a um circuito que está a ser testado.
• Nunca use o medidor com instalacoes de CAT II ao medir voltagens que possam excesser a margem de segurarca de 500 V acima do solo. Nunca use o medidor com instalacoes de CAT III ao medir voltagens que possam excesser a margem de segurarca de 300 V acima do solo.
• Coloque o seletor na posicao Tmaxa caso a intensidade da entrega a ser medida não sera previamente conheça.
• Desligue asPontas de testede circuito testado antes de rodar o selector para escolher otheras funcoes.
• Ao fazer medicoes num aparelho de TV ou circuitos de corrente alterna, tenha sempre em conta que o mediator pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste.
• Seja extremamenteeguardado ao medir tensões de mais de 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da barreira de proteção durantes as medicções.
• Não meça resistências, diodos ou continuidade em circuitos sob tensão. Certifique-se que foram descarregados todos os condensadores.

6. Descrição Geral

Ver as figuras da网页 2 este manual do utiliser:

1. Visor

LCD, 3 12 digitos: 32 × 14 ~mm

1. Botão de seleção
2. Cabos de teste fixos

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transítórias que podem ocorrer nas pontas de teste. Uma sobretensão transítória é um aumento curto da tensão induzido por umsystema, por ex., a queda de um raio num poste de alta tensão.

As categorias segundo o EN 61010-1 são:

CAT I	Um multímetro de categoria CAT I é indicado para medir circuitos electrónicos protegidos não connectados directamente à rede elétrica, p.ex ligações de circuitos electrónicos, sinais de controlo...
CAT II	Um multímetro de categoria CAT II é indicado para medições num ambiente CAT I, aparehos monofásicos ligados à rede elétrica com um conector e circuitos num ambiente dométrico normal, na condição que o circuito estája a uma distência minima de 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo: alimentação de electrodométricos e ferramentas portáteis, etc.
CAT III	Um DMM de categoria CAT III não sé é indicado para medições num ambiente CAT I e CAT II, como también para a medição de um aparelho mono- ou polifásico (fixo) a uma distência minima de 10 m de um ambiente CAT IV, e para a medição em ou de uma caixa de distribuição (curto-circuitos, circuitos de iluminação,orno elétrico).
CAT IV	Um DMM de categoria CAT IV é indicado para medição num ambiente CAT I, CAT II e CAT III, e también para medição numa entrada de energia de nível primário. Qualquer medição effectuada num aparelho, cujos cabos está no exterior (tanto subterrâneo como supraterrâneo), necessita de um multímetro de categoria CAT IV.

Advertência:

Este multímetro foi desenhado de acordo com a norma EN 61010-1, categoria de instalação CAT II 500 V e categoria de instalação CAT III 300 V. Isto implica restricções de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medicação. Consulte aabela abaixo.

Este aparelhosolestaindicado para medicoesaté500VnaCATIe até300VnaCATIII

8. Grau de contaminação

A forma IEC 61010-1 esquece os不同类型 dos contaminacoes ambiental. Cada tipo necessita do seu proprioo nivel de protecao para garantir segurar. Um ambiente rugoso necessita de um nivel de protecao mais severo. O nivel de protecao adaptado a um determinado ambiente depende do isolamento e da qualidade da caixa. O grau de contaminacao do DVM indica o tipo de ambiente em que o mesmo pode ser realizado.

Grau de contaminação 1	Ausência de contaminação ou contaminação seca e não conductora. A poluição não tem qualquer influência. (apenas se encontrar em compartments hermeticamente selados)
Grau de contaminação 2	Apenas ocorrre poluição não conductora. De vez em quando, pode surgir uma condução curta provocada pela condensação (ambiente dométrico e de escritório está inseridos esta categoria)
Grau de contaminação 3	Ocorrre poluição conductora, ou ocorrre a poluição seca e não conductora que se torna conductora devo à condensação que está prevista.(ambentes industriais e ambientes expostos ao ar exterior -mas não em contacto com a precipitação)
Grau de contaminação 4	A poluição gera conducividade persistente provocada por poira conductora, chuva ou neve. (ambentes exteriores muito expostos e ambientes em que existam elevados níveis de humidade ou ocorram concentrações elevadas de partículas)

Advertência: Este aparecido foi desenhado de acordo com a norma EN 61010-1, grau de contaminação 2. Isto implica restricções de uso no que respeita à contaminação que pode surgir num determinado ambiente. Consulte aabela abaixo.

Este aparecidosole estáindicado para medicoes num ambientecom um grau decontaminação 2.

9. Especificações

Esteaporelho nao vem calibrado de origem!

Normas relativas ao ambiente de utilização:

Use this multimetro apenas para medicoes em ambientes de CAT I, CAT II e CAT III (ver §7).

Use este multímetro apenas num ambiente de grau de contaminação 2 (ver §8).

DVM811

As condições ideais de funct ionamento incluem:
temperature: 0^ C a 40^ C (32°F a 104°F)
humidade relativa: max. 80%
altitude: max. 2000 m (6560 ft)
voltagem 500 V
proteção do fusível
F0.5 A/500 V, 5 x 20 mm
alimentacao 1xCR2032 (incl.)
ecra LCD,contagem até 1999
dimensoesdovisor 61x32mm
acima do limite sim
indicador sonoro de continuidade ............sim
testede diodos sim
indicador de bateria refraca ..sim
modos disponíveis . manual
retenção de dados . não
retroiluminação . não
desativacao automatica . nao
dimensoes 97 x 51 x 27 mm
peso (com pilhas) 100 g
ambiente para armazenamento
temperatura -20 °C a 60 °C
humidade. < 90% RH
sonda de teste.........CAT II 500 V / CAT III 300 V, 10 A; L = 70 cm

9.1 TENSão CC

A!	Não meça circuitos que possam ter tensões > 500 VDC ou > 500 VAC
amplitude	resolução	precisão
200 mV	0.1 mV	± (1.0 % da leitura + 2 dígitos)
2 V	1 mV
20 V	10 mV
200 V	100 mV
500 V	1 V	± (1.2 % da leitura + 2 dígitos)

Protecção contra sobrecarga: 500 V DC ou AC rms

Impedância: 1 MΩ

9.2 TENSão CA

A	Não meça circuitos que possam ter tensões > 500 VDC ou > 500 VAC
amplitude	resolução	precisão
200 V	100 mV	± (1.5 % da leitura + 3 dígitos)
500 V	1 V

Detecção média, calibrado para rms da onda senoidal

Amplitude de frequência: 40-500 Hz

Protecção contra sobrecarga: 500 V DC ou AC rms

Impedância: 450 kΩ

9.3 CORRENTE DC

Δ	Não meça circuitos que possam ter tensões > 500 VDC ou > 500 VAC
amplitude	resolução	precisão
2000 μA	1 μA	± (1.5 % da leitura + 2 dígitos)
20 mA	10 μA
200 mA	100 μA	± (2.0 % da leitura + 2 dígitos)

Protecção contra sobrecarga: fusível 0.5 A / 500 V

9.4 RESISTÊNCIA

Δ	Não faça medições de resistência em circuitos ativos
amplitude	resolução	precisão
200 Ω	0.1 Ω	± (1.0 % da leitura + 5 dígitos)
2000 Ω	1 Ω	± (1.0 % da leitura + 3 dígitos)
20 kΩ	10 Ω
200 kΩ	100 Ω
2000 kΩ	1 kΩ	± (1.5 % da leitura + 3 dígitos)

Proteção contra sobrecarga: fusível 0.5 A / 500 V

9.5 DIODO E CONTINUIDADE

Δ	Não faça medicoes de diodos ou de continuidade em circuitos ativos
amplitude	descrição	condições de teste
+	épresentada atensão direta aproximada do diodo	corrente DC ± 10 μA tensão DC invertida ± 1.8 V
●	sinal acústico em caso de resistência< ± 50 Ω	tensão do circuito aberto± 1.8 V

Protecção contra sobrecarga: fusível 0.5 A / 500 V

9.6 TESTAR A BATERIA

amplitude	corrente deAway	resolução	precisão
1.5 V	50 mA	10 mV	± (5.0 % da leitura + 5 dígitos)
9 V	5 mA	10 mV

10. Utilização

10.1 MEDICAO DA TENSAO

A	Não meça circuitos que possam ter tensões > 500 VDC ou > 500 VAC
A	Tenha a maior atençao ao medir tensões superiores a 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da proteção das pontas de teste ao fazer quando quer medições.

1. Coloque o interruptor giratorio na posicao V desejada
2. Ligue os cabos de teste à fonte que pretende medir.
3. Leia o valor da tensão e a polaridade do cabo vermelho no visor LCD.

Notas

• Se o intervalo não for conhecido de antemão, ajuste o seletor para uma opção mais alta e(before o tempo é diminuindo gradualmente.
• Um intervalo inadequado é indicado por 1 ou -1. SeLECTIONA uma opção mais elevada.

10.2 MEDICAO DE CORREnte DC

Não meça circuitos que possam ter tensões > 500 VDC ou > 500 VAC

Tenha a maior atencao ao medir tensoes superiores a 60 VDC ou 30 VAC rms.
Cologne sempre os dedos por detras da protecao das pontas de
teste ao fazer quaisquer medicoes.

1. Coloque o interruptor giratorio na posicao mA= desejada.
2. Abra o circuito no qual a corrente deverá ser medida e ligne os cabos de teste ao circuito IN SERIES.
3. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD.

Notas

• Se o intervalo não for conhecido de antemão, ajuste o seletor para uma opção mais alta e(before o tempo é diminuindo gradualmente.
• Um intervalo inadequado é indicado por 1 ou -1. SeLECTIONA uma opção mais elevada.
• A corrente Tmaxima de entrada é de 200 mA.

Não faça medicoes de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Coloque o interruptor giratorio na posicao desejada.
2. Ligue os cabos de teste ao resistor a ser medico e leia o que aparece no visor LCD.

Notas

• Se a resistência a ser medida está ligada a um circuito, deslieve a alimentação e descarregue todos os capacóres antes de ligar as sondas de teste.
• Um intervalo inadequado é indicado por 1 ou -1. SeLECTIONA uma opção mais elevada.

10.4 TESTE DE DIODO E CONTINUIDADE

Não faça medicoes de diodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Rode o botão seletor para a posicao (diodo) ou (continuidade).
2. Para medico de diodo, ligue o cabo de teste vermelho ao anodo do diodo que pretende testar e o cabo de teste preto ao cátodo do diodo. A queda de tensao directa aproximada do diodo sera exibida. Para medico de continuidade, ligue os cabos de teste a dosis pontos do circuito que pretende testar. Se existir continuidade sera emitido um sinal sonoro.

10.5 TESTAR A BATERIA

1. Rode o botão seletor para a posicao 1.5V ou 9V.
2. Ligue os cabos de teste à bateria que pretende testar e faça a leitura no visor LCD.

11. Substituição da Pilha e Fusível

ADVERTÉNCIA: Para fazer descargas elétricas deslgue sempre as pontas de teste antes de Abrir o aparecido. Para fazer risco de incência, use aparvas fusíveis com as vezes especificações das indicadas neste manual.

Nota: leia a advertência no compartmento dailha

Outilizador nao tera de fazer a manutencao das peças. Contacte um agente autorizo para assistencia e/ou peças de substituiacao.

Desligue os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de medico antes de substituir pilhas ou fusiseis.

• Quando aparece " " a ðiha deve ser substituía.
• Os fusíveis raramente precisam de ser substituções e fusíveis fundidos são normalmente resultado deerro humano.

Substituir a bateria:

Desligue o medidor.
- Retire o parafuso na parte deTRS e abra a caixa@cuidadosamente.
- Retire a pilha gasta e introduza uma nova.
- Fecha caixa exterior e aperte os parafuso.

Pilha: 1 pilha CR2032, respeitando sempre a polaridade

Fusíveis: F0.5 A/500 V, 5 x 20 mm

Certifique-se de que o medidor está bem fechado e coloque sempre a proteção na extremidade antes de o utiliser.

12. Resolução de problemas

Se o aparecido se comporar de forma anomal durante as medicções, isto significa que o fusível interno está avariado.

Tenha sempre em conta que uma pilha fraça pode originar medicções Incorrectas. Substitua a pilha regularamente.

(dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está fracá)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não sera responsavel por quando danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produits e para aceder à versão mais recente destemanualdoutilizador, visite a)nossa网页www.ivelman.eu. Podem alterar-seas espécificações e o conteudo destemanual sem avis prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizesdador. Todos os direitos mundiais reservados. É estritamente proibido reproducir, traduzir, copiar, editor e gravar estemanual do utilizesdador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviços e de qualidade Velleman®

Desa sua fundacao em 1972 Velleman® tem adquirido um amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 paises.

Todo os outros produits respondem a exigências rigorosas e a disposções legais em vigor na UE. Para garantir a优质的, submetemos regularamente os��ros produits a controles de qualidae suplementares, com o mesmoignon服务质量 como um service de qualidae externo. No caso improvavel de um defeito mesmo com as nossas precauções, é possivel invocar a)nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produits grande-publico (para a UE):

• qualquer produto grande(publico é garantido 24 mês contra qualquer vicio de produção ou materiais a partir da data de aquisicao efetiva;

• no caso da reclamacao ser justificada e que a reparacao ou substituicao de um artigo é imposivel, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preco de compra. Em outras caso, sera consentido um artigo de substituicao ou devolucao completea do preco de compra no caso de um defeito no prazo de 1 ano后再os data de compra eenta, ou um artigo de substituicao pagando o valor de 50% do preco de compra ou devolucao de 50% do preco de compra para defeitos后再os.

• está por consagemência excluídos:

• todos os danos directos ou indirectos deposita da entrega do artigo (p.ex. danos ligados a oxidacao, choques, quedes, poeiras, areias, impurezas...) e provocao pelo aparelho, como o seu conteudo (p.ex. perca de dados) e uma indemnizacao eventual por perca de receitas;

• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorpuras ou substituíveis), lâmpadas, peças em borracha correias... ( lista ilimitada);

• todos os danos que resultem de um incério, raios, de um acidente, de una catastrophe natural, etc.;

• danos provocados por negligência, voluntária ou não, uma utilização ou manutençao Incorrecta, ou uma'utilisation do aparecido contrária as prescrições do fabricante;

• todos os danos por causa de uma'utilisation comercial, profissional ou colectiva do aparecido (o periodo de garantia sera reduzido a 6 vezes para uma'utilisation professionnel);

• todos os danos no aparecido resultando de uma utilização incorrecta ou不同类型 daquela inicialmente prevista e describa no manual de'utilisation;

• todos os danos depuis de uma devolução não embalada ou mal protegida aoível do acondicionamento.

• todas as reparacoes ou modifications efectuadas por terreiros sem a autorização de SA Velleman®;

• despesas de transporte de e para Velleman® se o aparenho não estiver cobertoPGA.

• qualquer reparacao sera fornecida pelo local de compra. O aparecido sera obligatoriamente accompanying do talão ou faktura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconseilha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado sera cobrado despesas a cargo do consumidor;

• uma reparacao efectuada fora da garantia, sera cobrado despasas de transporte;

• qualquer garantia comercial não prevalce as condições aquiHMentionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mentionada no manual de'utilisation.
