Tempco digital W - Thermostat RADSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat digital filaire pour plancher chauffant/rafraîchissant hydraulique
Marque	Radson
Modèle	Tempco digital W
Alimentation	230 VAC, 50 Hz, 3.5 W
Sortie	TRIAC 230 VAC, 75 W max (4 électrovannes)
Plage de réglage	5 °C à 35 °C par pas de 0.5 °C
Précision de mesure	0.1 °C
Température de fonctionnement	0 °C à 50 °C
Protection	Class II - IP30
Type de régulation	Hystérésis (ON/OFF) ou bande proportionnelle ajustable (PWM)
Affichage	Digital avec rétroéclairage ambre
Modes de fonctionnement	Arrêt, Confort, Réduit (ECO), Automatique, Dérivation temporaire (2 h)
Sondes	Sonde d'ambiance intégrée, entrée pour sonde externe (sol) optionnelle 10K à 25 °C
Type de vanne	Configurable : normalement fermée (NC) ou normalement ouverte (NO)
Fonction rafraîchissement	Oui, activable/désactivable
Verrouillage clavier	Oui, protection infantile
Calibration	Calibration de la sonde d'ambiance et/ou externe possible
Dimensions (estimation)	Encastrable, fixation 60 mm (type boîte standard)
Poids (estimation)	Environ 150 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Déconnecter l'alimentation avant toute intervention. Installation par un professionnel.
Pièces détachées et réparabilité	Sonde externe disponible en option. Réparation par un atelier agréé.
Informations générales	Notice en plusieurs langues (FR, EN, DE, NL). Version logiciel affichée au démarrage.

FOIRE AUX QUESTIONS - Tempco digital W RADSON

Comment changer le mode de fonctionnement du thermostat ?

Appuyez sur la touche OK pour faire défiler les modes (Arrêt, Confort, Réduit, Automatique). Le mode actif est encadré.

Comment régler la température de consigne ?

En mode Confort ou Réduit, appuyez sur + ou - pour faire clignoter la consigne, puis maintenez la touche enfoncée pour modifier la valeur.

Que signifie le symbole de verrouillage du clavier ?

Le cadenas indique que le clavier est verrouillé. Pour verrouiller/déverrouiller, maintenez les touches + et - enfoncées puis appuyez sur OK. Le symbole T0T apparaît/disparaît.

Comment utiliser la fonction de dérogation temporaire ?

Depuis le mode Automatique, appuyez sur OK pour sélectionner la dérogation (symbole sablier). Réglez la température souhaitée avec +/-. Le thermostat revient en mode Automatique après 2 heures.

Quels sont les modes de fonctionnement disponibles ?

Arrêt (hors gel à 7 °C), Confort (température de confort), Réduit (ECO), Automatique (géré par une centrale de programmation), et Dérivation temporaire (2 h).

Comment accéder au menu d'installation ?

Placez le sélecteur sur le mode Automatique, puis maintenez les touches + et - enfoncées pendant 5 secondes. Le premier paramètre (01) s'affiche.

Que faire en cas d'erreur de sonde ?

Si Err apparaît sur l'écran, la sonde interne (position T6) ou externe est défaillante. La régulation s'arrête. Vérifiez les connexions ou remplacez la sonde.

Puis-je utiliser ce thermostat pour le rafraîchissement ?

Oui, si la fonction Rafraîchissement est activée (paramètre 08 = Yes). En mode rafraîchissement, le thermostat gère la température de consigne (usine 22 °C en Confort).

Comment calibrer la sonde d'ambiance ?

Après 12 h de fonctionnement, placez un thermomètre à 1,5 m de hauteur au milieu de la pièce. Attendez 1 h, puis réglez la calibration (paramètre 04) à la valeur lue.

Quel type d'électrovanne puis-je connecter ?

Le thermostat supporte des électrovannes thermiques 230 VAC normalement fermées (NC) ou normalement ouvertes (NO). Configurez le paramètre 02 (Out) en conséquence.

MODE D'EMPLOI Tempco digital W RADSON

Guide d'utilisation

Thermostat digital 230V 13-24

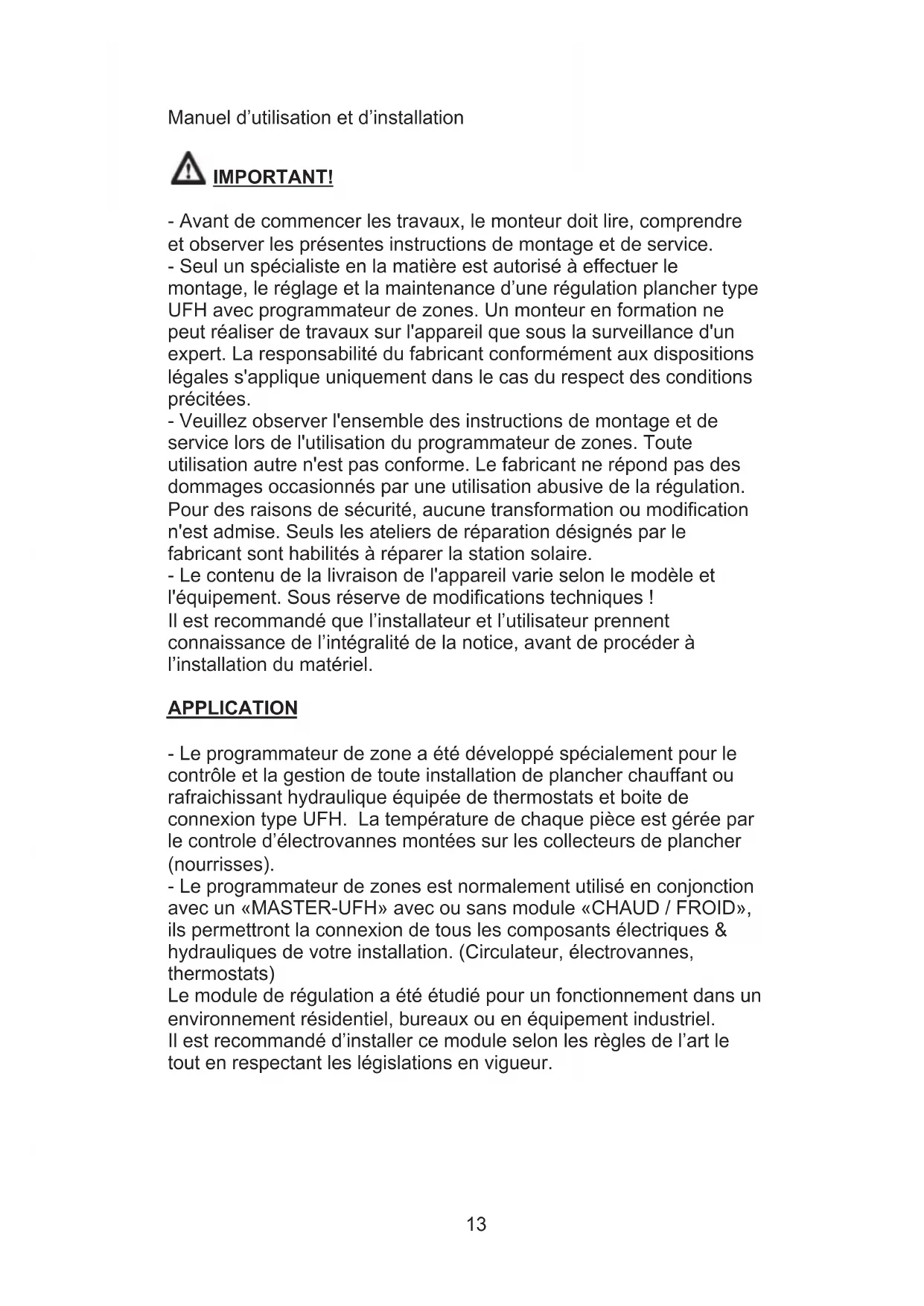

• Avant de commencer les travaux, le monteur doit lire, comprendre et observer les présentes instructions de montage et de service.
• Seul un spécialiste en la matière est autorisé à effectuer le montage, le réglage et la maintenance d'une régulation plancher type UFH avec programmateur de zones. Un monteur en formation ne peut réaliser de travaux sur l'appareil que sous la surveillance d'un expert. La responsabilité du fabricant conformément aux dispositions légales s'applique uniquement dans le cas du respect des conditions précitées.
• Veuillez observer l'ensemble des instructions de montage et de service lors de l'utilisation du programmateur de zones. Toute autre utilisation n'est pas conforme. Le fabricant ne répond pas des dommages occasionnés par une utilisation abusive de la régulation. Pour des raisons de sécurité, aucune transformation ou modification n'est admise. Seuls les ateliers de réparation désignés par le fabricant sont habilités à réparer la station solaire.
• Le contenu de la livraison de l'appareil varie selon le modèle et l'équipement. Sous réserve de modifications techniques!

Il est recommandé que l'installateur et l'utilisateur prennent connaissance de l'intégralité de la notice, avant de procéder à l'installation du matériel.

Application

• Le programmeur de zone a été développé spécialement pour le contrôle et la gestion de toute installation de plancher chauffant ou rafraîchissant hydraulique équipée de thermostats et boîte de connexion type UFH. La température de chaque pièce est gérée par le contrôle d'électrovannes montées sur les collecteurs de plancher (nourrisses).
• Le programmateur de zones est normalement utilisé en conjunction avec un «MASTER-UFH» avec ou sans module «CHAUD / FROID», ils permettront la connexion de tous les composants électriques & hydrauliques de votre installation. (Circulateur, électrovannes, thermostat)

Le module de régulation a été étudié pour un fonctionnement dans un environnement résidentiel, bureaux ou en équipement industriel. Il est recommandé d'installer ce module selon les règles de l'art, le tout en respectant les législations en vigueur.

Veillez toujours à déconnecter l'alimentation avant le montage ou la manipulation!

Toute installation ou raccordement électrique sur le module doit être réalisé dans des conditions de sécurité. Le module devra être raccordé et manipulé par du personnel qualifié. Veuillez respecter les législations de sécurité en vigueur, en particulier NF C15-100 (Normes d'installation ≤ 1000 VAC).

Les boîtes de connexion ne sont pas étanches aux éclaboussures ou aux projections d'eau. Elles doivent donc être montées dans un endroit sec.

Prêter une attention particulière lors du cablage, n'interchangez jamais les connexions des thermostats avec les connexions de puissance (230VAC), ceci pourrait provoquer des dommages électriques voire la destruction des sondes ou la régulation.

Sujet à modification sans avis préalable!

UFH - 230VAC thermostat digital

Thermostat digital filaire 230Vac spécialement conçu pour la regulation de plancher chauffant hydraulique géré par electrovanne thermique.

• Version encastrable (se fixe sur la plupart des boîtes avec espacement de fixation 60mm)
• Fil pilote pour abaissement (-2^)
• Possibilité de régulation : ° Sonde ambience seule ○ Sonde externe (sol) seule Ambiante & externe combinées avec différentes possibités
• Dérivation temporaire (2H)
• Rétroéclairage (Ambre)
• Thermostat à commande silencieuse (Triac)
• Sonde externe en option 10K à 25°C

2 Caractéristiques techniques

Précision de mesure	0.1℃
Température de fonctionnement	0℃ - 50℃
Plage de réglage	5℃ - 35℃ par pas de 0.5℃
Caracteristique de régulation	hystérésis (ON/OFF) or Bande proportionnelle ajustable (PWM)
Protection	Class II - IP30
Alimentation Consommation	230VAC 50Hz ~ 3,5W
Sortie	TRIAC 230VAC 75W Max (4 électrovannes)
Version logiciel	Affiché pendant l'init (à la mise sous tension) 1.x x

3 Présentation

1: Circulation de l'eau dans la zone. 2: Verrouillage clavier. 3: Menu installation. 4: Numéro du paramètre ou message sondes. 5: Sondes utilisées pour la régulation. 6: Température ambiente, consigne ou détaill du paramètre si 3 affché. 7: Indicateur chauffage ou rafraîchissement. 10: Mode de fonctionnement. (Le mode actif est encadré)

A: Touche (-) B: Touche de validation ou changement de mode. (OK) C: Touche (+)

4 Comment utiliser le thermostat

Utilisez la touche (OK) pour changer de mode de fonctionnement en faisant glisser le cadre de sélection sur le mode désiré.

Mode arrêt: (mode manuel)

Utilisez ce mode si vous désirez mettre votre installation en Arrêt.

La température ambience sera affichée en permanence. Une légère impulsion sur la touche (OK) allume le rétro-éclairage, appuyez une seconde fois pour changer le mode de fonctionnement.

Installation simple sans centrale de programmation:

La température de hors gel (7^) sera maintenue indéfiniment.

Installation avec centrale de programmation : (avec ou sans fonction Chaud / Froid)

En mode Chauffage : (Hiver)

La température de hors gel (7^) sera maintenue indéfiniment.

En mode rafraîchissement : (Été)

Le thermostat sera mis en arrêt.

Mode confort: (mode manuel)

En appuyant sur les touches (-) ou (+), la température de consigne actuelle clignote, maintenez la touche désirée 1 seconde pour commencer l'incrémentation ou la déprémentation de la consigne.

La température ambience sera affichée en permanence. Une légère impulsion sur la touche (OK) allume le rétro-éclairage, appuyez une seconde fois pour changer le mode de fonctionnement.

La température ambiente sera affichée en permanence.

Installation simple sans centrale de programmation:

La température de confort sera maintenue indéfiniment (réglage usine 20°C)

Installation avec centrale de programmation : (avec ou sans fonction Chaud / Froid)

Votre thermostat possède 2 consignes de comportement, la première sera utilisée pour le mode chauffage et la seconde pour le mode rafraîchissement.

En mode Chauffage : (Hiver)

La température de confort sera maintenue indéfiniment (réglage usine 20°C)

Vous pourrez modifier cette consigne uniquement quand votre installation sera en mode chauffage.

En mode rafraîchissement : (Été)

La température de confort sera maintenue indéfiniment (réglage usine 22°C)

Vous pourrez modifier cette consigne uniquement quand votre installation sera en mode rafraîchissement.

Mode réduit (ECO): (mode manuel)

En appuyant sur les touches (-) ou (+), la température de consigne actuelle clignote, maintenez la touche désirée 1 seconde pour commencer l'incrémentation ou la déprémentation de la consigne.

La température ambience sera affichée en permanence. Une légère impulsion sur la touche (OK) allume le rétro-éclairage, appuyez une seconde fois pour changer le mode de fonctionnement.

La température réduite (ECO) sera suivie de la manière suivante:

Installation simple sans centrale de programmation:

La température de confort sera maintenue indéfiniment (réglage usine 18°C)

Installation avec centrale de programmation : (avec ou sans fonction Chaud / Froid)

Votre thermostat possède 2 consignes réduite (ECO), la première sera utilisée pour le mode chauffage et la seconde pour le mode rafraîchissement.

En mode Chauffage : (Hiver)

La température réduite (ECO) sera maintenue indéfiniment (réglage usine 18°C)

Vous pourrez modifier cette consigne uniquement quand votre installation sera en mode chauffage.

En mode rafraîchissement : (Été)

La température réduite (ECO) sera maintenue indéfiniment (réglage usine 24°C)

Vous pourrez modifier cette consigne uniquement quand votre installation sera en mode chauffage.

Installation simple sans centrale de programmation:

Ce mode de fonctionnement nécessite l'utilisation d'une centrale de programmation, dans le cas contraire la température de comport sera suivie indéfiniment.

Installation avec centrale de programmation:

Le thermostat suivra les ordres envoyés par la centrale de programmation.

Les programmes (Jour/Nuit) ainsi que les modes de fonctionnement (Chaud, Froid, Hors Gel, Vacances).

La température ambience sera affichée en permanence. Une légère impulsion sur la touche (OK) allume le rétro-éclairage, appuyez une seconde fois pour changer le mode de fonctionnement.

Dérogaion temporaire:

Utilisez ce mode pour déroger du mode automatique pour une durée de 2 heures.

Vous pourrez désirer une température pour cette durée.

En appuyant sur les touches (-) ou (+), la température de consigne actuelle clignote, maintenez la touche désirée 1 seconde pour commencer l'incrémentation ou la déprémentation de la consigne.

Le thermostat reviendra sur le mode automatique à la fin de la période.

La température ambience sera affichée en permanence. Une légère impulsion sur la touche (OK) allume le rétro-éclairage, appuyez une seconde fois pour changer le mode de fonctionnement.

Verrouillage et déverrouillage clavier:

Utilisez cette fonction afin d'éviter tout changement des réglages du thermostat (protection infant...)

• ncées tout en appuyant sur (OK). Le symbole T O T devrait apparaître.
• Répétez la même procédure pour déverrouiller le clavier. Le symbole T0T devrait disparaître.

Messages sondes:

Erreur principale : (la régulation sera stoppée)

Erreur sur la sonde interne => Err sur la position T6"

de l'afficheur avec le symbole clignotant.

Erreur sur la sonde externe (Sol) => Err sur la

position T6" de l'afficheur avec le symbole inconnu.

Indications:

Erreur sur la sonde limiteur => Er sur la position T4" de l'afficheur

avec le symbole Ign notant.

Fonction limitationasse activée Lo sur la position T4" de

l'afficheur avec le symbole inconnu.

Fonction limitation haute activée => Hi sur la position T4" de

l'afficheur avec le symbole 5 clignotant.

Affichage spécial:

Si votre installation est équipée d'une centrale de programmation, l'humidité résiduelle à l'intérieur de votre maison sera surveillée en mode rafraîchissement. Si un risque de condensation est détecté, librethermostat sera automatiquement basculé sur un mode spécial, appelé séchage.

La circulation d'eau dans la pièce sera stoppée afin d'éviter la condensation.

Le symbole de rafraîchissement signera pour indiquer la mise en route de cette fonction.

5 Menu paramètres d'installation

Vite thermostat possède 1 menu d'installation avec différents paramètres.

• Pour accéder au menu d'installation, déplacez le cadre de

Sélection sur le mode automatique, maintenez alors les touches (-) & (+) enfoncées pendant 5 sec.

• Le 1er paramètre devrait s'afficher 01 “Deg”.

Comment changer la valeur d'un paramètre:

• Une fois le paramètre à modifier affiché, appuyez sur la touche (OK) pour faire clignoter la valeur, vous pourrez alors la modifier avec les touches (-) ou (+). Appuyez à nouveau sur (OK) pour valider votre réglage (vous pouvez aussi attendre quelques secondes, la validation se fera automatiquement)

Comment sortir du menu installation:

Déplacez-vous sur le paramètre numéro 09 “End” et appuyez sur (OK).

N°	Noms	Description	Réglage usine et autres possibilités
00	XXx	Version logiciel
01	Deg	Type de degré « ° » à l'affichage	°C: Degré Celsius °F: Degré Fahrenheit
02	Out	Type d'électrovannes thermiques utilisées.	NC: Normalement fermée. NO: Normalement ouverte.
03	Sen	Sélection de la ou des sondes qui sera utilisé pour la régulation. La liste des paramètres suivants sera différente en fonction du type de sondes utilisées.	Air: Sonde d'ambiance seule. Flr: Sonde externe seule (ou Sol) FL.1: Ambiente avec sonde sol en limitation (basse/haute) FL.2: Ambiente avec sonde sol en limitation (intelligente)
04	AiC	Calibration de la sonde d'ambiance (La calibration devra être faite après 12H de fonctionnement avec la même consigne)	- Tout d'abord, placez un thermomètre au milieu de la pièce à une hauteur d'environ 1,5 mètre du sol. Attendre environ 1 heures pour que la valeur affichée sur le thermomètre soit correcte (tempes de stabilisation). Rentrez alors la valeur lue sur le thermomètre à cet endroit avec les touches (-) ou (+). - Le message Yes" indique qu'une calibration est faite.. - Pour effacer une calibration appuyez simultanément sur (-) & (+), quand TYes" est affchéé. Le message Tno" devra alors s'afficher.
05	FLC	Calibration de la sonde d'ambiance (La calibration devra être faite après 12H de fonctionnement avec la même consigne)	La calibration de la sonde externe doit être faite de la même façon que celle désrite ci-dessus, à la différence près du placement du thermomètre. A poser sur le sol dans le cas d'une utilisation de la sonde externe comme sonde de sol ou à proximité de la sonde si celle-ci est utilisée comme sonde d'ambiance déportée.
06	FLI	Limitation basse de la température de dalle. Seulement accessible si le paramètre 02 est sur (FIL.1)	Réglage usine: 18°C Ajustable: de 5°C à "FLh"
	FLo	Valeur de l'offset qui sera ajouté ou retranché à la température réduite en mode rafraichissement pour définir la valeur de la limitation basse. Seulement accessible si le paramètre 02 est sur (FL.2) Exemple: Température comforts (journée): 20°C Température réduite (nuit): 18°C Offset de la limitation basse: -1°C	Réglage usine: 0°C Ajustable: De -5°C à +5°C Exemple: Valeur de la limitation basse pendant la journée sera: 19°C Valeur de la limitation basse pendant la nuit sera: 17°C
N°	Names	Description	Réglage usine et autres possibilités
07	FLh	Limitation haute de la température de dalle. Seulement accessible si le paramètre 02 est sur (FL.1)	Réglage usine: 35°C Ajustable: De "FLI" à 50°C
08	Cld	Fonction Rafraichissement Example d'utilisation: La fonction de rafraichissement devrait être désactivée dans les pièces humides comme les salles de bains, buanderie...	Yes: Fonction rafraichissement activée no: Fonction rafraichissement désactivée
09	End	Appuyez sur la touche (OK) pour sortir du menu installation et revenir à l'affichage principal.
