Caractéristiques techniques	Multimètre numérique METRIX MTX 202, mesure de tension AC/DC, courant AC/DC, résistance, continuité, diode.
Plage de mesure de tension	0-600V AC/DC
Plage de mesure de courant	0-10A AC/DC
Plage de mesure de résistance	0-20MΩ
Fonctionnalités supplémentaires	Mesure de fréquence, test de diode, alarme sonore pour continuité.
Utilisation	Idéal pour les professionnels et les amateurs d'électronique, pour des mesures précises dans divers environnements.
Maintenance	Vérifier régulièrement l'état des sondes et les remplacer si nécessaire. Nettoyer l'appareil avec un chiffon doux.
Sécurité	Respecter les normes de sécurité électrique. Ne pas utiliser dans des environnements humides ou explosifs.
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus, dimensions compactes pour un transport facile.

FOIRE AUX QUESTIONS - MTX 202 METRIX

Comment allumer le METRIX MTX 202 ?

Pour allumer le METRIX MTX 202, appuyez sur le bouton 'ON/OFF' situé sur le côté de l'appareil.

Comment changer la batterie du METRIX MTX 202 ?

Pour changer la batterie, dévissez le couvercle situé à l'arrière de l'appareil et remplacez la batterie par une nouvelle de type 9V.

Que faire si l'affichage est vide ?

Vérifiez si l'appareil est allumé et si la batterie est correctement installée et chargée. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment mesurer la tension avec le METRIX MTX 202 ?

Sélectionnez la fonction 'V' sur le sélecteur, branchez les sondes sur les points de mesure, puis lisez la valeur affichée.

Comment mesurer la résistance avec le METRIX MTX 202 ?

Sélectionnez la fonction 'Ω' sur le sélecteur, connectez les sondes aux bornes de la résistance et lisez la valeur sur l'écran.

Le METRIX MTX 202 affiche une erreur 'OL', que signifie-t-elle ?

L'affichage 'OL' indique que la valeur mesurée est hors de la plage de mesure. Assurez-vous que les sondes sont correctement connectées et que vous mesurez dans la bonne plage.

Comment vérifier la continuité avec le METRIX MTX 202 ?

Sélectionnez la fonction de continuité (indiquée par un symbole de diode), connectez les sondes aux points à tester et écoutez le bip sonore si le circuit est fermé.

Est-ce que le METRIX MTX 202 est étanche ?

Non, le METRIX MTX 202 n'est pas étanche. Évitez tout contact avec l'eau et les environnements humides.

Comment calibrer le METRIX MTX 202 ?

Pour calibrer l'appareil, suivez les instructions du manuel d'utilisation concernant la calibration. Il peut être nécessaire d'utiliser des étalons de mesure connus.

Où puis-je trouver le manuel d'utilisation du METRIX MTX 202 ?

Le manuel d'utilisation est généralement disponible sur le site officiel de METRIX ou dans l'emballage du produit.

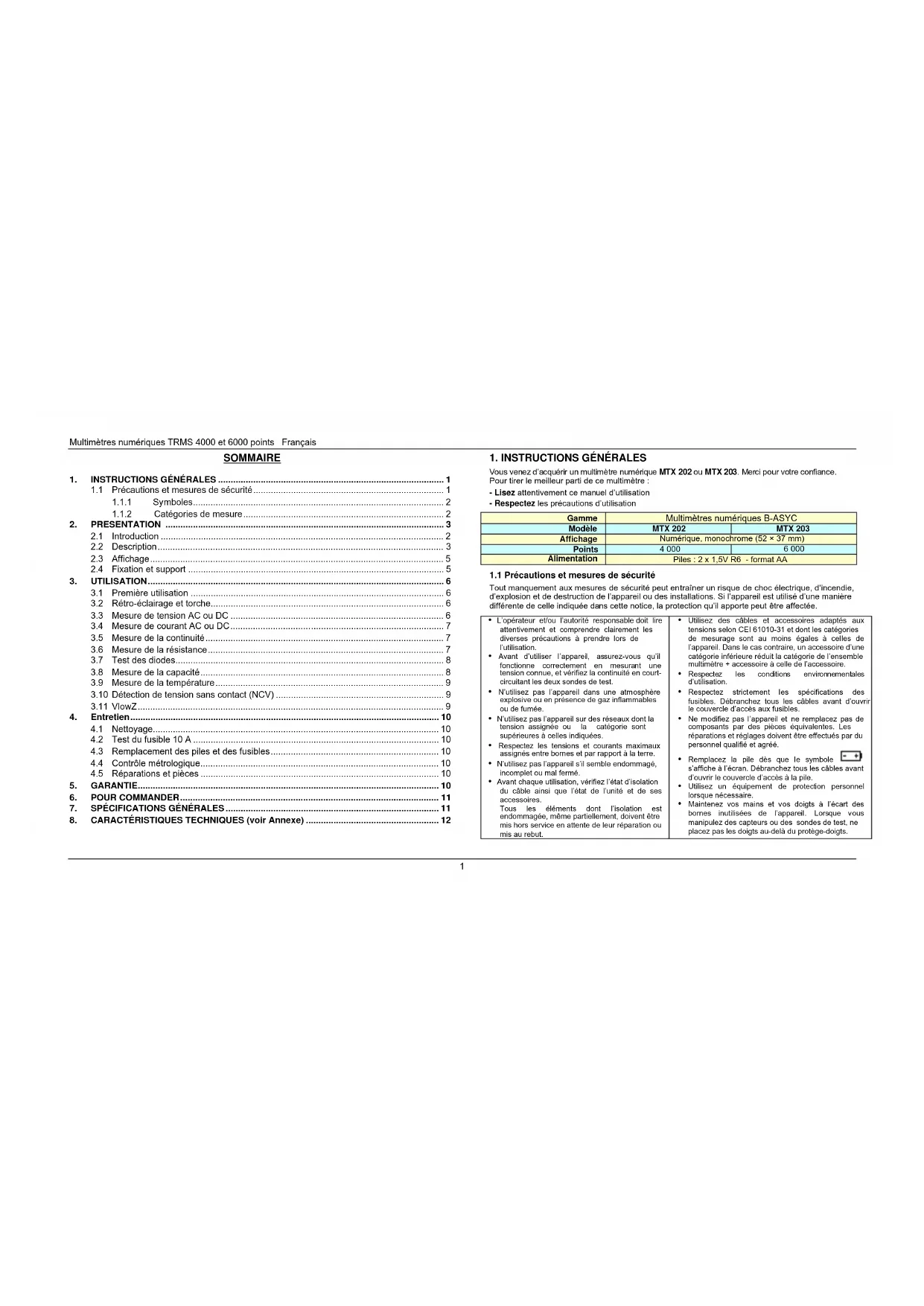

MODE D'EMPLOI MTX 202 METRIX

1.1.2 Catégories de mesure ................................................................................ 2

Vous venez d’acquérir un multimètre numérique MTX 202 ou MTX 203. Merci pour votre confiance. Pour tirer le meilleur parti de ce multimètre : - Lisez attentivement ce manuel d’utilisation - Respectez les précautions d’utilisation Gamme Multimètres numériques B-ASYC Modèle MTX 202 MTX 203 Affichage Numérique, monochrome (52 × 37 mm) Points

1.1 Précautions et mesures de sécurité

Tout manquement aux mesures de sécurité peut entraîner un risque de choc électrique, d’incendie, d’explosion et de destruction de l’appareil ou des installations. Si l’appareil est utilisé d’une manière différente de celle indiquée dans cette notice, la protection qu’il apporte peut être affectée. L’opérateur et/ou l’autorité responsable doit lire attentivement et comprendre clairement les diverses précautions à prendre lors de l’utilisation. Avant d’utiliser l’appareil, assurez-vous qu’il fonctionne correctement en mesurant une tension connue, et vérifiez la continuité en court- circuitant les deux sondes de test. N’utilisez pas l’appareil dans une atmosphère explosive ou en présence de gaz inflammables ou de fumée. N’utilisez pas l’appareil sur des réseaux dont la tension assignée ou la catégorie sont supérieures à celles indiquées. Respectez les tensions et courants maximaux assignés entre bornes et par rapport à la terre. N’utilisez pas l’appareil s’il semble endommagé, incomplet ou mal fermé. Avant chaque utilisation, vérifiez l’état d’isolation du câble ainsi que l’état de l’unité et de ses accessoires. Tous les éléments dont l’isolation est endommagée, même partiellement, doivent être mis hors service en attente de leur réparation ou mis au rebut. Utilisez des câbles et accessoires adaptés aux tensions selon CEI 61010-31 et dont les catégories de mesurage sont au moins égales à celles de l’appareil. Dans le cas contraire, un accessoire d’une catégorie inférieure réduit la catégorie de l’ensemble multimètre + accessoire à celle de l’accessoire. Respectez les conditions environnementales d’utilisation. Respectez strictement les spécifications des fusibles. Débranchez tous les câbles avant d’ouvrir le couvercle d’accès aux fusibles. Ne modifiez pas l’appareil et ne remplacez pas de composants par des pièces équivalentes. Les réparations et réglages doivent être effectués par du personnel qualifié et agréé. Remplacez la pile dès que le symbole s’affiche à l’écran. Débranchez tous les câbles avant d’ouvrir le couvercle d’accès à la pile. Utilisez un équipement de protection personnel lorsque nécessaire. Maintenez vos mains et vos doigts à l’écart des bornes inutilisées de l’appareil. Lorsque vous manipulez des capteurs ou des sondes de test, ne placez pas les doigts au-delà du protège-doigts.Français Multimètres numériques TRMS 4000 et 6000 points

Danger : l’opérateur s’engage à consulter ces instructions chaque fois que le

symbole de danger apparaît.

Équipement protégé par une double isolation.

La poubelle barrée signifie que, dans l’Union Européenne, le produit doit faire l’objet d’une collecte sélective dans le cadre du recyclage du matériel électrique et électronique selon la directive DEEE 2002/96/CE.

Alimentation : pile 1,5 V

AC courant alternatif

Instructions à lire et à comprendre

1.1.2. Catégories de mesure

CAT II : Circuits de test et mesure directement connectés aux points d’utilisation (prises de courant et autres points similaires) sur le réseau basse tension. Exemples : mesures sur des circuits d’appareils domestiques, outils portatifs et autres appareils similaires sur le réseau. CAT III : Circuits de test et mesure connectés à des parties de l’installation du réseau basse tension du bâtiment. Exemples : mesure des tableaux de distribution (y compris les compteurs secondaires), les disjoncteurs, le câblage (y compris câbles, barres de bus, boîtes de dérivation, disjoncteurs et prises de courant sur l’installation fixe et les appareils industriels) et les autres équipements tels que les moteurs branchés de façon permanente sur l’installation fixe. CAT IV : Circuits de test et mesure connectés à la source de l’installation du réseau basse tension du bâtiment. Exemple : mesure de l’équipement installé en amont du fusible principal ou de l’interrupteur de l’installation. Les multimètres sont conformes à la CATIII 600V, selon IEC 61010-1 - Ed. 2.

2.1. Introduction Le MTX 20x est un multimètre mesurant des grandeurs électriques et physiques et regroupant les fonctions suivantes : - mesure des tensions AC ou DC - mesure des courants AC ou DC - mesure des résistances - mesure de la continuité avec bip sonore - test de diodes - mesure de la capacité - mesures de température Une indication NCV détecte la présence d’une tension 230V (50Hz).Multimètres numériques TRMS 4000 et 6000 points Français

Des tensions dangereuses peuvent être présentes sur les bornes d’entrée sans être affichées.

Touche Range Calibre : pour les mesures de VAC, VDC, VLOWZ, Ω, C, AAC et ADC.

Touche jaune : Mode AC/DC Le mode AC est sélectionné (par défaut) sur V, et DC est sélectionné (par défaut) sur A.

• Passez du mode AC au DC en appuyant brièvement sur cette touche (signal sonore court).

• Le mode actif est affiché sur l’écran LCD.

• Pour désactiver le mode Veille, maintenez la touche enfoncée tout en allumant le multimètre.

• Le mode Veille est désactivé et le symbole (Permanent) ne s’affichera plus.

• Maintient l’affichage sur la valeur en cours et la gèle (appui court).

• Un second appui court ramène le multimètre en mode normal.

• Cette touche fonctionne dans toutes les gammes (à l’exception de NCV).

OFF : l’appareil est hors tension.

NCV : détection de tension sans contact, 230 V (50 Hz)

VLowZ : mesure de tension basse impédance, AC

V AC/DC : mesure de tension (10M), AC ou DC

T : mesure de température par thermocouple TK, en °C ou en °F

A : mesure de l’intensité en A, AC ou DC

Borne commune à toutes les mesures, commun (-)

Borne d’entrée des mesures de tension, de résistance, de continuité, de diode, de capacité et de température (+)

Borne d’entrée des mesures de courant, 10AFrançais Multimètres numériques TRMS 4000 et 6000 points

Des tensions dangereuses peuvent être présentes sur les bornes d’entrée sans être affichées.

Touche Range Calibre : pour les mesures de VAC, VDC, VLOWZ, Ω, C, AAC et ADC.

Touche jaune : Mode AC/DC Le mode AC est sélectionné (par défaut) sur V, et DC est sélectionné (par défaut) sur A.

• Passez du mode AC au DC en appuyant brièvement sur cette touche (signal sonore court).

• Le mode actif est affiché sur l’écran LCD.

• Pour désactiver le mode Veille, maintenez la touche enfoncée tout en allumant le multimètre.

• Le mode Veille est désactivé et le symbole (permanent) ne s’affichera plus.

• Maintient l’affichage sur la valeur en cours et la gèle (appui court).

• Un second appui court ramène le multimètre en mode normal.

• Cette touche fonctionne dans toutes les gammes (à l’exception de NCV).

OFF : l’appareil est hors tension.

NCV : détection de tension sans contact, 230 V (50 Hz)

VLowZ : mesure de tension basse impédance, AC

V AC/DC : mesure de tension (10M), AC ou DC

T : mesure de température par thermocouple TK, en °C ou en °F

A : mesure de l’intensité en A (AC ou DC)

mA : mesure de l’intensité en mA (AC ou DC)

µA : mesure de l’intensité en µA (AC ou DC)

Borne d’entrée des mesures de courant, 10 A

Borne commune à toutes les mesures, commun (-)

Borne d’entrée des mesures de tension, de résistance, de continuité, de diode, de capacité et de température (+)

Borne d’entrée des mesures de courant en AC et DC, en µA et mA jusqu’à 600 mA La sélection de calibres est automatique (par défaut).

15Multimètres numériques TRMS 4000 et 6000 points Français

2.4. Fixation et support Pour une lecture aisée, le multimètre peut être utilisé dans des positions différentes :

2. sur un mur ou un bord, à l’aide de l’accessoire Multifix P01102100Z, en

3. sur une porte métallique avec notre étui légèrement aimanté,

4. sur le support béquille.

Élément Description Élément Description

L’affichage est figé.

F - Farads (capacité)

Tension ou courant AC ou DC

Préfixe décimal n, m, µ

Le test de diode est sélectionné.

La continuité est sélectionnée.

L’arrêt automatique est activé.

Préfixe décimal M, k

La pile est faible et doit être remplacée.

12Français Multimètres numériques TRMS 4000 et 6000 points

3.1. Première utilisation Installez les piles dans l’appareil de la manière suivante :

1. Avec un tournevis, desserrez les 2 vis de la trappe à piles, à l’arrière du multimètre.

2. Placez les piles – ou accumulateurs 1,5V - en respectant la polarité.

3. Revissez la trappe.

Il est recommandé de suivre cette procédure lorsque vous utilisez le multimètre pour la première fois ou après une période d’inutilisation prolongée : Allumez le multimètre et vérifiez que tous les segments sont affichés. Vérifiez que sur la position Continuité, et sans signal d’entrée, l’appareil affiche OL. Sortez les deux cordons et placez-les en court-circuit : le signal sonore doit retentir. Tournez le bouton rotatif sur V, mesurez une tension connue (une pile, par exemple) et vérifiez que la tension affichée soit correcte. Lorsque toutes les étapes ci-dessus sont correctes, vous pouvez commencer à utiliser le multimètre.

3.2. Rétro-éclairage et torche Si vous appuyez sur la touche pendant plus de 2 s, l’éclairage d’arrière-plan du LCD (bleu) et la lampe torche (blanche) s’allument. Appuyez une seconde fois pendant plus de 2 s sur pour éteindre l’éclairage d’arrière- plan. Sur la position NCV, l’éclairage d’arrière-plan clignote en rouge si une tension alternative active est détectée. 3.3. Mesure de tension AC ou DC Le multimètre mesure la tension alternative ou continue. Pour minimiser les risques lors de la mesure d’une tension inconnue, veillez à mesurer à la fois la tension alternative et continue.

1. Tournez le bouton rotatif sur (10 M), (500 k).

2. Passez de tension AC à DC en appuyant sur la touche jaune (en VlowZ, seule

la mesure AC est possible).

3. Branchez la sonde rouge sur la borne + et la noire sur la borne COM.

4. Mesurez la tension en plaçant les sondes sur les points de tests appropriés :

Pour éviter de mesurer des tensions fantômes, sélectionnez , l’impédance du multimètre étant plus faible (500 kΩ).Multimètres numériques TRMS 4000 et 6000 points Français

3.4. Mesure de courant AC ou DC

1. Tournez le bouton sur ou (MTX 203 uniquement) sur ou .

2. Sélectionnez la mesure de courant, AC ou DC, en appuyant sur la touche jaune.

3. Branchez la sonde rouge sur la borne A ou mA/µA et la noire sur la borne COM.

4. Ouvrez le circuit à mesurer. Appliquez en série les cordons de test aux bornes du

circuit et mettez celui-ci sous tension.

5. Lisez la mesure de courant affichée.

Si le courant dépasse 10 A, le multimètre émet un signal sonore. S’il dépasse la valeur de courant assignée, le fusible fond. MTX 202 et MTX 203 MTX 203

3.5. Mesure de la continuité Pour éviter un choc électrique ou une détérioration du multimètre lors des mesures de résistance ou de continuité sur un circuit, vérifiez que celui-ci est hors tension et que toutes les capacités sont déchargées.

1. Tournez le bouton rotatif sur et assurez-vous que le circuit à mesurer

2. Branchez le cordon rouge sur la borne + et le cordon noir sur la borne COM.

3. Détectez la continuité en appliquant les sondes aux points souhaités du

circuit. Si la résistance est inférieure à 50 Ω, le signal sonore retentit, indiquant un court-circuit. Si la résistance dépasse 600 Ω, l’appareil affiche OL, indiquant que le circuit est ouvert. 3.6. Mesure de la résistance Pour éviter un choc électrique ou une détérioration du multimètre lors des mesures de résistance ou de continuité sur un circuit, vérifiez que celui-ci est hors tension et que toutes les capacités sont déchargés.

Le mode Continuité étant sélectionné par défaut, appuyez une fois sur la touche jaune pour activer la mesure de la résistance. Appliquez les cordons de test sur les points souhaités du circuit et lisez la mesure de résistance affichée. Si la résistance dépasse 60 MΩ, le multimètre affiche OL. Sur le MTX 202, l’appareil affiche OL au- dessus de 40 MΩ.Français Multimètres numériques TRMS 4000 et 6000 points

3.7. Test des diodes Pour éviter un choc électrique ou une détérioration du multimètre lors des mesures de diodes sur un circuit, vérifiez que celui-ci est hors tension et que toutes les capacités sont déchargées.

1. Tournez le bouton rotatif sur pour vous assurer que le circuit à

mesurer est hors tension.

2. Appuyez deux fois sur la touche jaune.

3. Appliquez le cordon rouge sur l’anode de la diode à tester et le cordon noir sur

4. Lisez la valeur affichée de la tension de polarisation directe ou tension de

5. Si la polarité des sondes est inversée par rapport à celle de la diode ou si la

tension de polarisation directe est supérieure à 3 V, l’écran affiche OL, ce qui permet de distinguer l’anode de la cathode.

3.8. Mesure de la capacité Pour éviter un choc électrique ou une détérioration du multimètre lors des mesures de capacité sur un circuit, vérifiez que celui-ci est hors tension et que tous les capacités sont déchargées. Le calibre automatique est le seul choix possible dans ce mode.

1. Tournez le bouton rotatif sur et assurez-vous que le circuit est hors

2. Branchez Le cordon rouge sur la borne + et le noir sur la borne COM.

3. Appuyez trois fois sur la touche jaune.

4. Appliquez les cordons aux bornes du condensateur.

5. Attendez que la mesure soit stabilisée et lisez la valeur de capacité affichée.

Dans le calibre 100 mF, la mesure peut prendre du temps, voire dépasser 15 s.

+ - sens passantMultimètres numériques TRMS 4000 et 6000 points Français

3.9. Mesure de la température Pour éviter un choc électrique ou une détérioration du multimètre lors de la mesure de la température, vérifiez l’absence de tension à la surface en contact avec le thermocouple K.

1. Tournez le bouton rotatif sur .

2. Appuyez sur la touche jaune pour passer de

3. Branchez le thermocouple K sur les bornes +

et COM, en veillant à ce que la fiche marquée du symbole « + » soit branchée sur la borne+.

4. Lisez la température affichée en degrés.

Pendant la mesure, veillez à ce que la température du multimètre reste à l’intérieur de sa plage de fonctionnement. Après branchement de la fiche dans le multimètre, attendez 1 minute pour que la température se stabilise. Sans thermocouple, le multimètre affiche sa température interne si elle dépasse 0 °C. Si la température mesurée dépasse 1300 °C, l’écran affiche OL. 3.10. Détection de tension sans contact (NCV) Le mode NCV ne peut détecter que les tensions alternatives par rapport à la terre. Dans certaines conditions d’installation du circuit électrique ou de l’équipement, il est possible que l’appareil ne détecte pas une tension en mode sans contact. Ne touchez jamais le circuit en cours de mesure pour éviter tout danger, même si le multimètre ne détecte aucune tension en mode NCV. Réseau : 230 V uniquement, 50 Hz (sensibilité 10 mV) Le multimètre est capable de détecter une tension alternative sans contact.

1. Débranchez les sondes de test du

2. Tournez le bouton rotatif sur

3. Approchez le conducteur sous

tension de l’écran (la position du multimètre peut affecter la mesure). Si aucune tension alternative n’est détectée, l’appareil affiche « EF » et n’émet aucun son. Si une tension alternative est détectée, l’appareil l’indique par 4 signaux différents : de - à ----. Au signal « - », le signal sonore retentit de façon discontinue. Au signal « ---- », il retentit de façon continue et le rétro-éclairage clignote en rouge. Cette détection de la tension ne fonctionne que pour le courant 220/230 V (50 Hz). Le mode NCV n’a qu’une portée indicative et ne doit pas être utilisé pour la mesure ou pour détecter l’absence de tension. Un marquage gravé sur la gaine indique le positionnement de l’antenne pour l’indication NCV. 3.11. VlowZ La position VlowZ mesure la tension alternative avec une impédance plus faible (500 kΩ) que pour une mesure normale. Cette fonction sert à éviter la mesure des tensions fantômes.Français Multimètres numériques TRMS 4000 et 6000 points

L’appareil ne comporte aucun composant remplaçable par du personnel non formé et non agréé. Toute réparation ou intervention non approuvée, ou tout remplacement d’une pièce par un « équivalent », peut gravement compromettre la sécurité. 4.1. Nettoyage Essuyez régulièrement le boîtier avec un chiffon humide et un détergent doux. N’utilisez pas de produits abrasifs, ni de solvants. Si les bornes sont sales ou humides, cela peut affecter la lecture. Séchez méticuleusement le multimètre après l’avoir nettoyé et avant de l’utiliser. 4.2. Test du fusible 10 A Pour éviter les chocs électriques, retirez les sondes de test avant de remplacer les fusibles.

1. Tournez le bouton rotatif sur la

position et appuyez sur la touche jaune.

2. Branchez un cordon de test sur la

borne + et appliquez la sonde sur l’entrée A mA/µA selon le fusible à tester. La valeur indiquée pour un fusible en bon état sur l’entrée A est comprise entre 000,0 Ω et 000,2 Ω.

3. Si l’écran affiche « OL », remplacez

le fusible et recommencez le test.

4. Si l’écran affiche une quelconque

autre valeur, faites réparer le multimètre. 4.3. Remplacement des piles et des fusibles Pour éviter des lectures incorrectes, qui pourraient entraîner des chocs électriques ou des blessures, remplacez les piles LR6 dès que le témoin de batterie s’affiche. Pour éviter dégâts ou blessures, n’installez que des fusibles de rechange de valeurs de courant, de tension et de pouvoir de coupure spécifiés. Débranchez les cordons de test avant d’ouvrir la trappe à piles. F1 : Fusible rapide 630 mA, 1000 V, 10 kA, taille : 6,3 × 32, norme UK F2 : Fusible rapide 10 A, 1000 V, 30 kA, taille : 10 × 38, norme UK MTX 202 : F2

4.4. Contrôle métrologique Comme tous les dispositifs de mesure ou de test, l’appareil doit être contrôlé régulièrement. Ce multimètre doit être vérifié au moins une fois par an. Pour tous contrôles et calibrages, contactez l’un de nos laboratoires de métrologie accrédités (informations et coordonnées de contact sur demande) à notre filiale Chauvin Arnoux ou dans l’agence de votre pays. 4.5. Réparations et pièces Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale CHAUVIN ARNOUX la plus proche ou votre centre technique régional Manumesure, qui établira un dossier de retour et vous communiquera la procédure à suivre. Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux nos. suivants : 02 31 64 51 43 (centre technique Manumesure) 01 44 85 44 85 (Chauvin Arnoux). Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l’instrument à votre agence C.A locale ou à votre distributeur.Multimètres numériques TRMS 4000 et 6000 points Français

Sauf mention contraire, notre garantie est valable 24 mois à partir de la date d’achat de l’appareil. Un extrait de nos conditions générales de vente est fourni sur demande. La garantie ne s’applique pas dans les cas suivants : Usage inapproprié de l’appareil ou utilisation avec un équipement incompatible ; Modifications appliquées à l’équipement sans l’autorisation explicite du personnel technique du fabricant ; Intervention effectuée sur l’appareil par une personne non agréée par le fabricant ; Adaptation à une application particulière non prévue dans la définition de l’équipement ou non indiquée dans le manuel d’utilisation ; Dégât provoqué par des chocs, des chutes ou un contact avec un liquide.

Etat de livraison Notice de fonctionnement 10L papier Jeu de 2 piles AA de 1,5 V Cordon de test coudé rouge 1,5 m avec pointes de touche 4 mm Cordon de test coudé noir 1,5 m avec pointes de touche 4 mm Adaptateur + capteur K En option (références : nous consulter http://www.chauvin-arnoux.com) Sondes Jeu de cordons de test rouge/noir à fiches banane mâles coudées en PVC Jeu de cordons de test rouge/noir à fiches banane mâles coudées en silicone Sondes de test CAT III / IV Pinces crocodile Adaptateur de sécurité et sonde de température à capteur K pour multimètre, entrées banane espacées de 18 mm pour mesure entre -50 °C et +350 °C Adaptateur de capteur K et sonde de température pour multimètre, entrées bananes espacées de 18 mm pour mesure entre -50 °C et + 200 °C Divers Sacoche de transport Chargeur externe accu 1,5 V Fusible Fusible F 1000V 10A 10x38mm Fusible F 1000V 0,63A 6,3x32mm

7. CARACTERISTIQUES GÉNÉRALES

Caractéristiques mécaniques Dimensions 170 × 80 × 50 mm Masse 320 g (avec les piles) Emballage 266 × 132 × 70 mm Alimentation Piles 2 x 1.5V AA / LR6/ NEDA15A Autonomie des piles env. 500 heures en VLowZ/VAC sans rétro-éclairage Conditions d’environnement Température de référence 23 °C ± 3 °C Température de fonctionnement -20 °C à 55 °C Température de stockage -40 °C à 60 °C Humidité relative < 90 % HR (jusqu’à 45 °C) sans condensation Indice de protection IP 54 Sécurité IEC 61010-1 / EN 61010-02-030 / EN 61010-2-033 Isolation double isolation classe 2 Degré de pollution 2 Utilisation intérieure Altitude < 2000 m Catégorie CAT III, 600 V max. à la terre CEM conforme à EN 613326-1

8. CARACTÉRISTIQUES TECHNIQUES (en Annexe)

Conditions de référence Température + 23 °C ± 3 °C. Humidité 45 % à 75 % HR Alimentation Pile neuve (pas de signal de pile faible) ou accu 1,5V AA Ni-MH Fréq. du signal AC 45-65 Hz Signal alternatif pur Aucun autre champ magnétique tournant Aucun autre champ électrique Caractéristiques générales de mesure

• entrée DC AC ≤ 0,1 % du signal DC
