Type de produit	Aspirateur robot
Marque	Zoef Robot
Modèle	Anna AS20Z
Alimentation	Batterie rechargeable (adaptateur secteur inclus)
Temps de charge	Environ 6 heures
Modes de nettoyage	Automatique, zone, bords, manuel
Réglage de la puissance d'aspiration	Oui, via télécommande ou application
Retour automatique à la station de charge	Oui, lorsque batterie faible ou fin de nettoyage
Type de filtration	Filtre HEPA, filtre éponge, préfiltre
Capacité du bac à poussière	Non spécifiée
Accessoires inclus	Station de charge, adaptateur, brosse de nettoyage, brosses latérales (x2), réservoir d'eau (optionnel), serpillière (optionnelle), télécommande (optionnelle)
Sécurité	Capteurs de sol anti-chute, pare-chocs avant, détection d'obstacles
Entretien régulier	Nettoyage du bac à poussière, des filtres, des brosses latérales et rotative, des capteurs
Pièces détachées	Filtres HEPA, brosses latérales, brosse rotative, batterie, réservoir d'eau
Conditions d'utilisation	Température 0°C à 40°C, sols durs, éviter les tapis épais et l'humidité
Certifications	CE, RoHS
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - Anna AS20Z Zoef Robot

Comment démarrer le robot Anna AS20Z ?

Allumez l'interrupteur principal sur le côté du robot (position 'I'). Ensuite, appuyez sur le bouton Démarrer/Pause sur le robot ou sur la touche '▶' de la télécommande pour lancer un nettoyage automatique.

Que faire si le robot ne charge pas ?

Vérifiez que la station de charge est correctement branchée et que les contacts de charge du robot et de la station sont propres. Vous pouvez aussi utiliser l'adaptateur secteur pour charger directement le robot. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre HEPA ?

Retirez le bac à poussière, ouvrez le couvercle latéral puis le couvercle du filtre HEPA. Sortez le filtre HEPA et le préfiltre. Le filtre HEPA ne peut pas être lavé, nettoyez-le avec un chiffon sec ou une brosse. Le préfiltre peut être lavé et séché. Remplacez le filtre HEPA tous les 3 mois environ.

Puis-je utiliser le robot sur des tapis ?

Le robot est conçu pour les sols durs. Si vous utilisez le réservoir d'eau, ne l'utilisez pas sur des tapis. Pour les tapis, utilisez une barrière virtuelle dans l'application pour empêcher le robot de monter dessus.

Le robot retourne-t-il automatiquement à sa base ?

Oui, le robot retourne automatiquement à la station de charge lorsque la batterie est faible ou après avoir terminé un cycle de nettoyage. Vous pouvez aussi lui ordonner de retourner via la télécommande ou l'application.

Comment installer les brosses latérales ?

Placez les brosses latérales en respectant les marquages L (gauche) et R (droite). Enclenchez-les simplement sur les axes correspondants sous le robot. Vérifiez qu'elles tournent librement.

Que faire si le robot s'arrête en cours de nettoyage ?

Plusieurs causes possibles : batterie faible (le robot rentre à la base), blocage de la brosse rotative ou des brosses latérales (nettoyez-les), capteurs de sol sales (nettoyez-les), ou batterie trop faible (chargez manuellement). Consultez le tableau de dépannage dans la notice.

Puis-je contrôler le robot avec mon smartphone ?

Oui, le robot est compatible avec une application mobile (non nommée dans la notice). Vous pouvez télécharger l'application et connecter le robot via WiFi pour le contrôler à distance et accéder à des fonctions supplémentaires.

À quelle fréquence dois-je nettoyer les capteurs de sol ?

Il est recommandé de nettoyer les capteurs de sol régulièrement, au moins une fois par semaine ou plus souvent si le robot est utilisé quotidiennement. Utilisez un chiffon sec pour nettoyer les capteurs et évitez les produits liquides.

Comment vider le bac à poussière ?

Appuyez sur le bouton de retrait du bac à poussière situé sur le robot et retirez le bac. Ouvrez le couvercle supérieur ou latéral pour vider le contenu dans une poubelle. Nettoyez le bac avec un chiffon ou une brosse, et remettez-le en place. Videz le bac avant chaque utilisation s'il est plein.

MODE D'EMPLOI Anna AS20Z Zoef Robot

Lisez attentivement ce mode d'emploi avant d'utiliser le produit et conservez-le en lieu sûr.

Lisez attentivement ce mode d'emploi avant d'utiliser le produit et conservez-le en lieu sûr.

Avant d'utiliser ce produit, lisez les instructions de sécurité suivantes et suivez toutes les précautions de sécurité.

Veuillez lire attentivement les instructions. Veuillez conserver ces instructions.

Toute opération contraire au présent manuel d'instructions peut endommager ce produit.

Attention

1. Seuls les techniciens autorisés peuvent démonter ce produit. Il n'est pas recommandé aux utilisateurs de démonter ce produit par eux-mêmes. Veuillez utiliser uniquement l'adaptateur secteur d'origine. D'autres adaptateurs peuvent endommager ce produit. Ne touchez pas les fils, les prises ou les adaptateurs secteur avec des mains mouillées. Ne laissez pas de rideaux en tissu ou des parties du corps s'enrouler dans les roues motrices de l'appareil. Ne laissez pas cet appareil s'approcher de mégots de cigarettes, de briquets et d'autres feux qui couvent. Veuillez nettoyer l'appareil après l'avoir chargé. Ne tordez pas excessivement les fils et ne placez pas d'objets lourds ou contondants sur l'appareil. Ce produit est un appareil ménager d'intérieur. Ne l'utilisez pas à l'extérieur. Ne vous asseyez pas sur l'appareil. N'utilisez pas cet appareil dans un environnement humide (par exemple, dans une salle de bain). Avant d'utiliser cet appareil, veillez à retirer tous les objets vulnérables (par exemple, les lunettes, les lampes, etc.) sur le sol ainsi que les objets (par exemple, les fils, les feuilles de papier, les rideaux) qui pourraient s'emmêler dans les brosses latérales et obstruer les passages d'aspiration. Ne placez pas cet appareil à un endroit d'où il est facile de tomber (par exemple sur un bureau ou une chaise). Veuillez éteindre l'interrupteur principal situé sur le côté de l'appareil pendant le transport ou en cas de non-utilisation prolongée. Veuillez vérifier soigneusement si l'adaptateur secteur est branché à la prise avant de l'utiliser, sinon la batterie risque d'être endommagée. Pour éviter de trébucher, veuillez informer les autres occupants de la maison lorsque cet appareil fonctionne. Veuillez vider le bac à poussière avant d'utiliser cet appareil lorsque celui-ci est plein. La plage de température d'utilisation de cet appareil est de 0 °C à 40 °C. N'utilisez pas cet appareil dans un environnement à température élevée. Veuillez retirer la batterie de l'appareil avant de mettre celui-ci au rebut. Veuillez vous assurer que l'appareil n'est pas sous tension lorsque vous retirez la batterie. Veuillez recycler les batteries usagées de manière appropriée.

Mise en garde

1. Utilisez uniquement la batterie rechargeable d'origine et la station de recharge spécialement conçue par le fabricant. Les piles non rechargeables sont strictement interdites, veuillez vous référer aux "paramètres du produit" pour les informations sur les données techniques des piles. Il est interdit d'utiliser cet appareil dans des environnements où il y a des flammes nues ou des objets fragiles. Il est interdit d'utiliser cet appareil par temps extrêmement chaud (au-dessus de 40 °C) ou extrêmement froid (en dessous de 0 °C). Il est interdit d'approcher les cheveux, les vêtements, les doigts et autres parties du corps humain de l'ouverture et des parties en mouvement de cet appareil. Il est interdit d'utiliser l'appareil sur un sol humide ou couvert d'eau stagnante. Il est interdit de laisser l'appareil aspirer des substances telles que des pierres ou des déchets de papier qui pourraient l'obstruer. Il est interdit de laisser cet appareil aspirer des substances inflammables, telles que l'essence, l'encre et le toner pour imprimantes ou photocopieurs. Il est également interdit d'utiliser cet appareil dans des zones propres où se trouvent des articles inflammables. Il est interdit de laisser l'appareil aspirer des objets incandescents, tels que des cigarettes, des allumettes, des cendres et d'autres objets susceptibles de provoquer un incendie. Il est interdit de placer des objets à la bouche d'aspiration. N'utilisez pas l'appareil lorsque la bouche d'aspiration est obstruée. Nettoyez la poussière, le coton, les cheveux, etc. au niveau de la bouche d'aspiration pour assurer une circulation d'air optimale. Utilisez le cordon d'alimentation avec précaution pour éviter tout dommage. Il est interdit d'utiliser le cordon d'alimentation pour traîner ou tracter l'appareil et la station de charge. Il est interdit d'utiliser le cordon d'alimentation comme poignée. Il est interdit de coincer le cordon d'alimentation dans la fente de la porte. Il est interdit de tirer sur le cordon d'alimentation sur les angles et les arêtes vives. Il est interdit de faire fonctionner l'appareil sur le cordon d'alimentation et le cordon d'alimentation doit être éloigné de toute source de chaleur. N'utilisez pas une station de charge endommagée. Même si le produit a été gravement endommagé, il est interdit de l'incinérer, cela pourrait entraîner l'explosion de la batterie de cet appareil.

Anne Station de charge Adaptateur secteur

Commande à distance (en option)

Réservoir à eau (en option)

Serpillière (en option)

Brosse de nettoyage Brosses latérales

1. Retour station de charge 2Démarrage/Pause 3Pare-chocs avant 4Bac à poussières 5Interrupteur principal 6Réceptacle de charge 7Indicateur de WIFI 8Réservoir à eau 9Bouton de retrait bac à poussières 10Bouton de retrait réservoir à eau

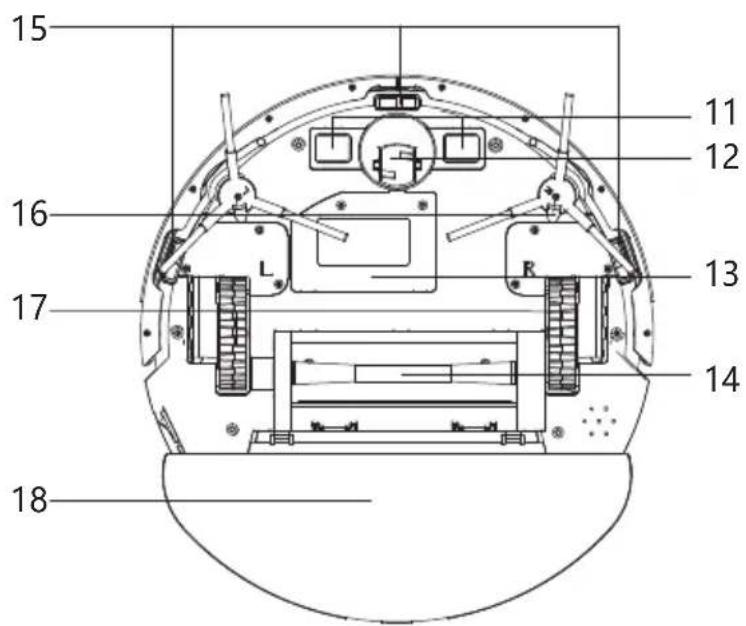

Dessous

15 16 17 18 11 12 13 14

11Plaquettes de charge 12Roue avant universelle 13Batterie 14Brosse rotative principale 15Capteurs de sol 16Brosses latérales 17Roues 18Réservoir à eau

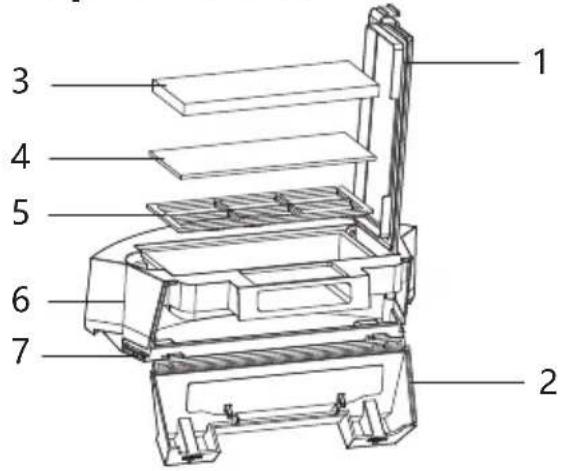

Bac à poussières

1 Couvercle supérieur du bac 2 Couvercle latéral du bac 3 Filtre HEPA 4 Filtre éponge 5 Préfiltre 6 Partie supérieure du bac 7 Partie inférieure du bac

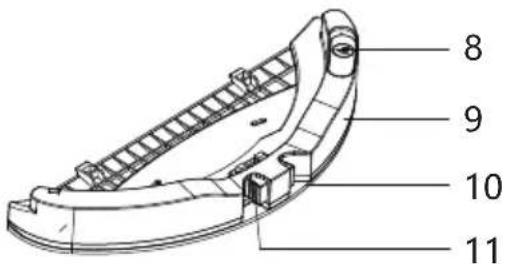

Réservoir à eau

8 9 10 11

8 Ouverture de remplissage 9Réservoir 10Serpillière 11Bouton de retrait réservoir à eau

Commande à distance

17 18 19 20 21 15 22 12 13 14 16

12Retour à la station de charge 13Vers l'avant 14Tourner à droite 15Réglage de la puissance d'aspiration 16. Longer les murs (uniquement sur certains modèles 17MARCHE/ARRÊT 18Start/Pause 19Tourner à gauche 20Demi-tour 21Réglage de la puissance d'aspiration 22Nettoyage à un endroit

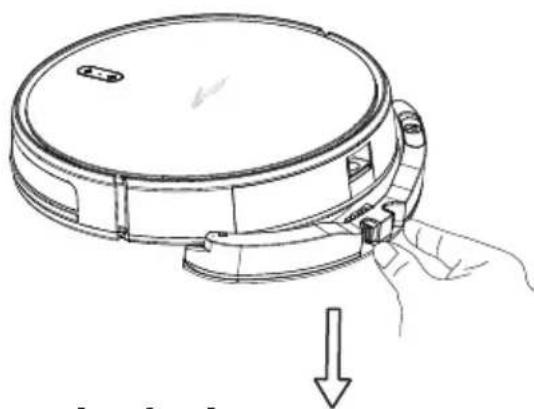

Retirez le réservoir à eau

Appuyez sur le bouton de retrait et retirez le réservoir.

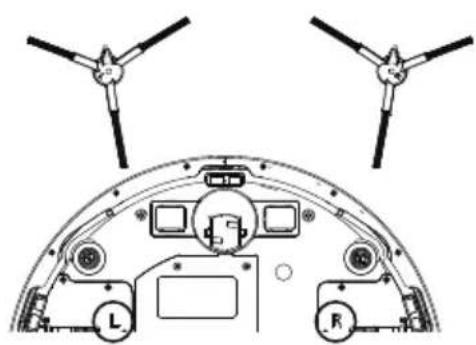

Placez les brosses latérales

Placez les brosses latérales en respectant droite et gauche (L/R).

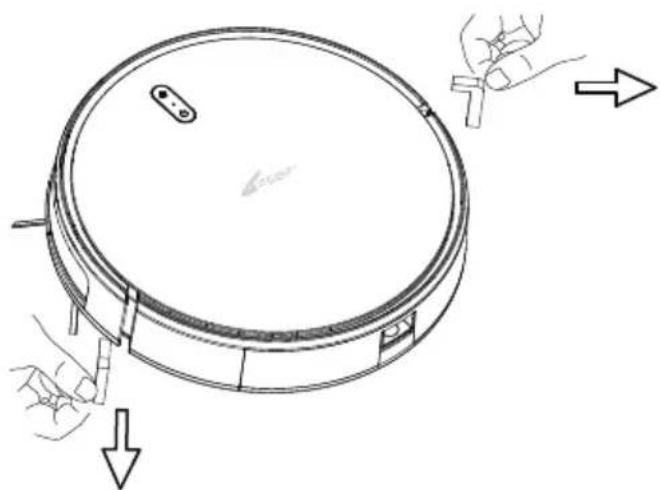

Retirez les bandes de protection du pare-chocs

Avant la première utilisation du robot, retirez les bandes de protection du pare-chocs.

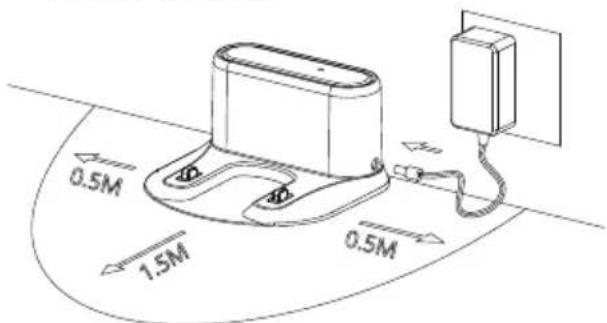

1. Placez la station de charge et raccordez l'alimentation électrique

Placez la station de charge contre le mur et sur un sol plat. Ne mettez rien dans un rayon de 0,5 m à gauche et à droite et de 1,5 m devant la station.

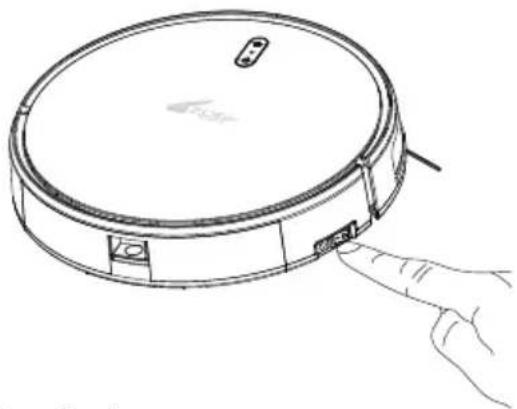

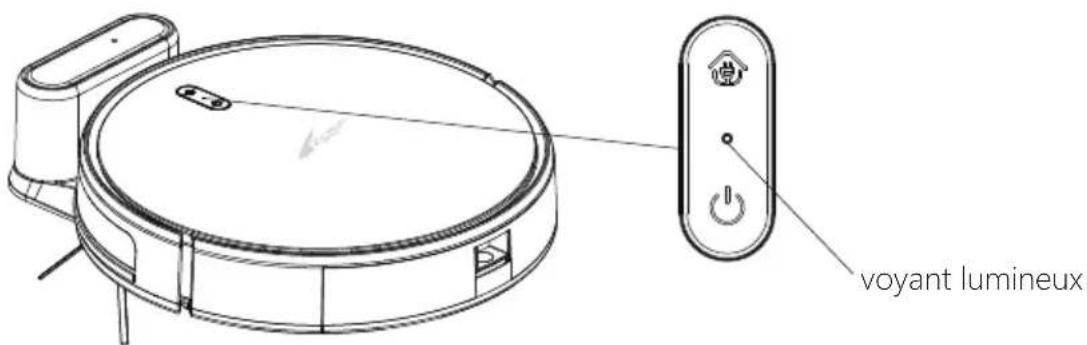

2 Mettez l'interrupteur principal sous tension.

«I» signifie allumer le robot, «O» signifie éteindre le robot

Chargez le robot : placez le robot sur la station de charge ou utilisez l'adaptateur secteur pour charger directement. Pendant la charge, le voyant lumineux clignote (jaune). Sitôt la charge terminée, le voyant lumineux devient vert.

voyant lumineux

Pendant le nettoyage, le robot peut sentir que sa puissance est insuffisante et retournera automatiquement vers la station de charge.

Vous pouvez également commander au robot de retourner à la station de

charge avec le bouton

de la télécommande ou du robot.

Attention :

La station de charge ne peut pas être utilisée dans des environnements à forte réflexion comme la lumière directe du soleil ou les miroirs à proximité. Afin de garantir une durée de travail normale, veuillez recharger complètement le robot avant de l'utiliser. Le temps de charge est d'environ 6 heures. Pendant la charge du robot, veuillez retirer le réservoir d'eau afin de garantir la sécurité du chargeur et d'éviter que les serpillières mouillées n'endommagent le sol. Pendant la charge, tous les boutons à l'exception du bouton de démarrage sur l'hôte / la télécommande / l'application rendront le robot anormal.

Utilisation de l'appareil / réservoir à eau

Le réservoir d'eau est une fonction facultative.

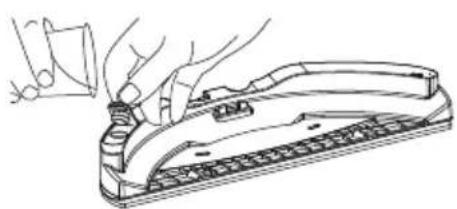

Ouvrez l'orifice de remplissage du réservoir d'eau et mettez l'embout de remplissage en place.

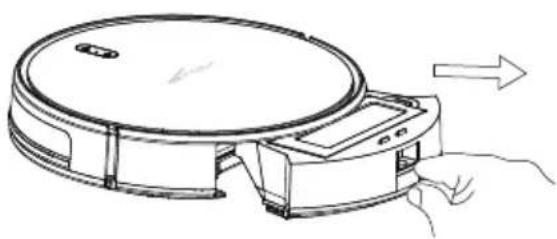

3 Retirez le bac à poussières.

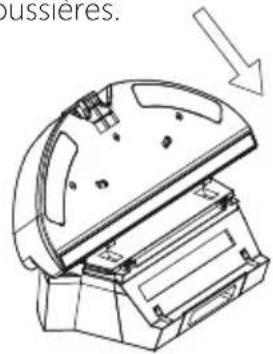

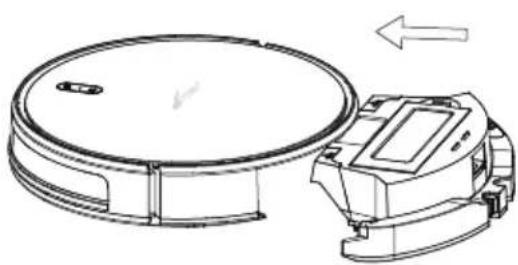

1. Remettez le bac à poussières avec le réservoir d'eau dans l'appareil

Mettez le réservoir d'eau dans le bac à poussières.

bussieres.

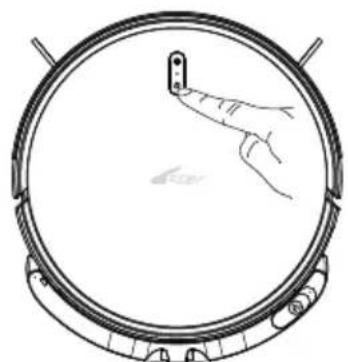

1. Commencez le nettoyage du sol.

* N'utilisez pas le réservoir d'eau sur des tapis, si votre pièce est munie de tapis, utilisez une barrière virtuelle pour empêcher le robot de monter sur le tapis. * Quand le nettoyage à l'eau est terminé, veuillez vider l'eau restante du réservoir et enlever la serpillière pour la nettoyer.

En fonction des différents besoins de nettoyage, cet appareil dispose de plusieurs modes de nettoyage au choix. Vous pouvez lancer différents modes de nettoyage via le robot, la télécommande ou une application.

Nettoyage automatique

Situation applicable : C'est la méthode de nettoyage la plus courante, le robot effectue un nettoyage planifié en fonction de l'environnement puis nettoie toute la maison en zigzag.

Méthode de réglage : allumez l'interrupteur principal sur le robot, dès que le robot indique qu'il est prêt, appuyez sur le bouton démarrer sur le robot ou en appuyant sur « ▶ » de la télécommande.

Nettoyage d'une zone

Situation applicable : Adapté au sol où est concentrée de la saleté, le robot nettoie la zone en "spirale". Sitôt le nettoyage terminé, le robot retournera à l'endroit où il a commencé puis arrêtera le nettoyage.

Méthode de réglage : appuyez sur le bouton « 📊 » de la télécommande ou par l'application.

Nettoyage des bords

Situation applicable : Pour le nettoyage des bords intérieurs, le robot nettoie le long du périmètre des objets fixes (tels que les murs), et retourne à la station de charge une fois le nettoyage des bords terminé (sauf télécommande / commande APP).

Méthode de réglage : appuyez sur le bouton « 📄 » de la télécommande ou par l'application.

Contrôle manuel

Situation applicable : Pour le nettoyage par commande manuelle.

Méthode de réglage : appuyez sur le bouton « 🎨 » de la télécommande pour avancer, reculer ou aller vers la droite ou la gauche.

Réglage de la puissance d'aspiration

Situation applicable : Ajuste la puissance d'aspiration ou l'écoulement de l'eau en fonction des différents types de sol.

Méthode de réglage : appuyez sur le bouton « 🎨 / 🎨 » de la télécommande ou par l'application.

* Attention : ce réglage n'est possible qu'en mode automatique.

Pendant son travail, appuyez sur Démarrer/Pause sur le robot ou Ⓗ de la télécommande ou ⚠ de l'application pour mettre le robot en pause.

Réveil :

Si le robot cesse de fonctionner pendant plus de 3 minutes, il entrera automatiquement en mode veille (tous les voyants du robot sont éteints). Vous pouvez réveiller le robot en appuyant sur le bouton «Démarrer» du robot ou sur n'importe quel bouton de la télécommande ou sur le bouton «démarrer» de l'application.

Arrêt :

Quand le robot a fini son travail, éteignez l'interrupteur principal, tous les voyants du robot s'éteignent, ce qui signifie que le robot est arrêté.

Une fois que le robot a fini de travailler, veuillez le maintenir allumé et chargé pour la prochaine utilisation. (Si vous ne l'utilisez pas pendant une longue période, éteignez l'interrupteur principal)

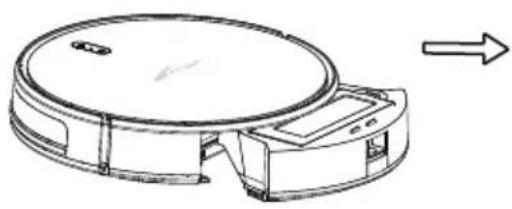

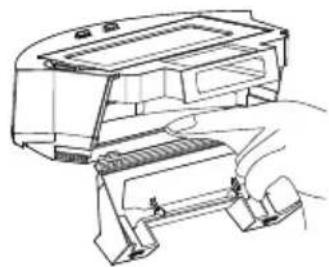

1. Appuyez sur le bouton de retrait du bac à poussière pour le retirer.

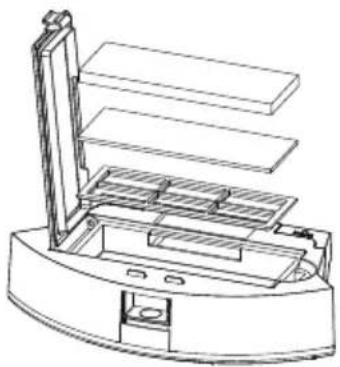

1. Retirez le filtre HEPA, le filtre éponge et le préfiltre, nettoyez-le avec un chiffon ou une brosse. Le filtre éponge / filtre HEPA ne peuvent pas être lavés.

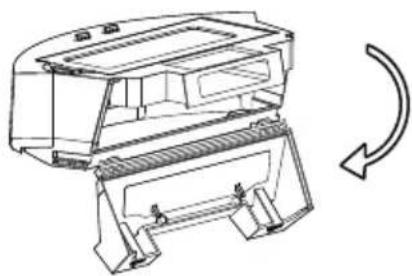

1. Ouvrez le couvercle latéral du bac à poussières.

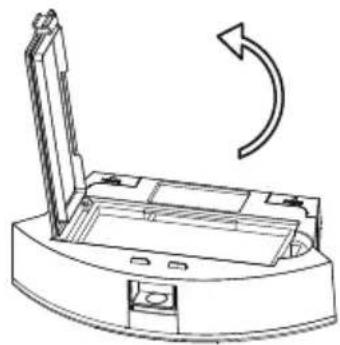

1. Ouvrez le couvercle du filtre HEPA.

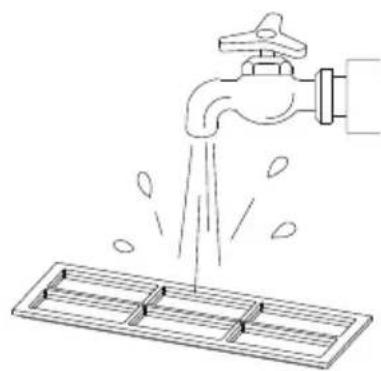

1. Enlevez la poussière du préfiltre, lavez et séchez-le pour le prochain usage.

1. Nettoyez le bac à poussière à l'aide d'un chiffon ou d'une brosse.

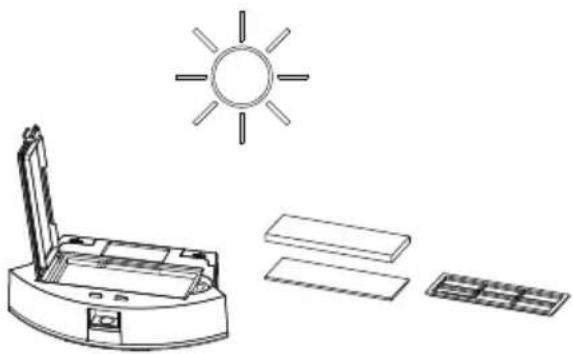

1. Séchez le bac à poussières et les filtres, gardez-les au sec pour prolonger leur durée de vie.

Attention : nettoyez le préfiltre tous les 15 à 30 jours, le filtre HEPA a une durée de vie d'environ 3 mois.

1. Remettez le préfiltre et le filtre HEPA dans le bac à poussières.

Attention: 1. Avant de placer les filtres, veillez à ce que le filtre HEPA et le préfiltre soient secs. 2. Ne pas exposer le préfiltre et le filtre HEPA à la lumière du soleil.

1. Refermez le bac à poussières et replacez-le dans l'aspirateur.

Entretien des composants / réservoir d'eau et serpillière

Le réservoir d'eau est une fonction facultative.

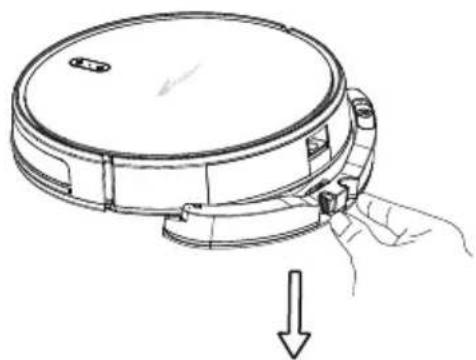

1. Retirez le réservoir d'eau.

1. Videz l'eau (si pas utilisée depuis longtemps).

1. Nettoyez le réservoir d'eau.

1. Séchez le réservoir.

1. Lavez la serpillière.

1. Séchez la serpillière.

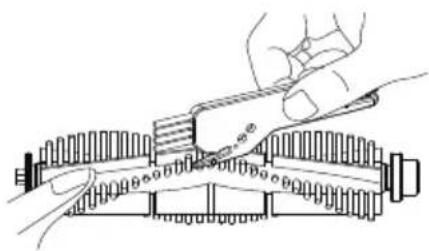

1. Nettoyez la brosse rotative à l'aide de l'accessoire fourni.

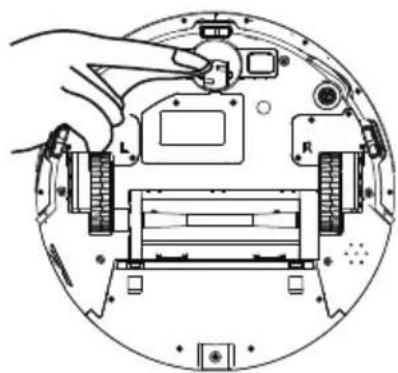

Nettoyage des brosses latérales

Retirez les brosses latérales et nettoyez-les à l'aide d'un chiffon.

L'intérieur des bornes de recharge, les capteurs de sol et le pare-chocs avant contiennent tous des composants électroniques sensibles. Veuillez utiliser un chiffon sec pour nettoyer les pièces ci-dessus et ne pas utiliser de chiffon humide pour éviter les dommages causés par une éventuelle infiltration d'eau.

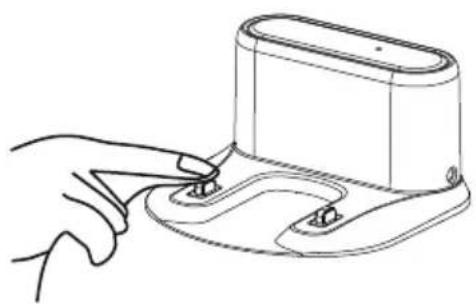

Nettoyez les contacts de charge.

Nettoyez les capteurs de sol.

Nettoyez la roue avant.

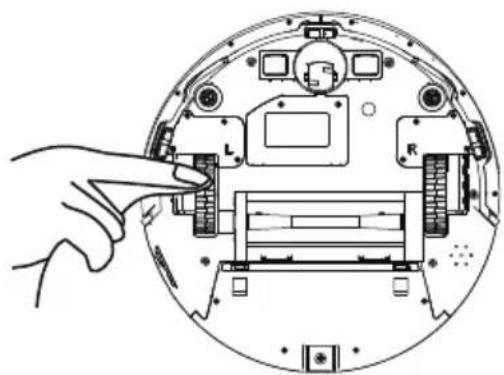

Nettoyez les roues motrices droite et gauche.

* Si vous n'utilisez pas cet appareil pendant une longue période, veuillez le charger complètement avant de le stocker. Éteignez le robot et rechargez-le tous les trois mois pour éviter que la batterie ne se décharge trop. * Si la batterie est trop déchargée ou si vous n'utilisez pas l'appareil pendant une longue période, il est possible que l'appareil refuse de se charger. Veuillez faire appel à notre société pour le service après-vente. Ne le démontez pas vous-même. * Les croquis de cet appareil et ses composants figurant dans la présente description ne sont donnés qu'à titre de référence, et le produit réel prévaut.

Tonalité d' invitatio	Cause possible	Remède
Robot arrêté,cesse de nettoyer	Robot en pause	Remettre le robot sur le sol et appuyer sur « démarrer »
Le robot n' est prêt	Appuyez sur le bouton lorsque la détection au sol ou de collision est activée	Vérifiez si le pare-chocs avant peut bouger normalement et si les capteurs de sol sont propres
Batterie faible	Rappel de batterie faible si la station de charge ne peut être détectée	Mettez le robot en charge manuellement
Batterie faible, mettre en charge immédiatement	Rappel de batterie faible si la station de charge ne peut être détectée	Mettez le robot en charge manuellement
Batterie trop faible, le robot va s' éteindre	Rappel de batterie faible si la station de charge ne peut être détectée	Mettez le robot en charge manuellement
Charge anormale, vérifiez Problème à la station de charge		Vérifiez si les borne de connexion entre le robot et la station font bien contact, ou utilisez l' adaptateur secteur pour une charge directe
La brosse rotative principale est enchevêtrée, nettoyez-la	La brosse rotative principale est enchevêtrée	Vérifiez si la brosse rotative est couplée et propre
Roue gauche/droite bloquée, nettoyez la roue gauche/droite	Roue bloquée	Vérifiez si la roue est enchevêtrée et nettoyez la
Brosse latérale bloquée, nettoyez la brosse latérale	Brosse latérale bloquée	Vérifiez si la brosse latérale est couplée et propre
Nettoyez la brosse latérale, vérifiez le capteur de collision	Problème de pare-chocs avant	Vérifiez si le pare-chocs avant peut bouger normalement
Capteurs de sol bloqués, nettoyez les capteurs de sol	Problème de capteurs de sol	Vérifiez si les capteurs ne sont obturés ou sales
Moteur d' aspiration enchevêtré, nettoyez le moteur d' aspiration	Moteur d' aspiration bloqué	Vérifiez si l' entrée du bac à poussière est bloquée

Si vous ne pouvez pas résoudre un problème selon le tableau ci-dessus, vous pouvez nous contacter gratuitement.

Standard exécutif : GB4706.1-2005 GB4706.7-2014

GB4343.1-2009GB17625.1-2012

Le marquage "CE" indique que le produit est conforme aux directives européennes.

2014/35/EU Directive Basse Tension.

2014/30/EU Directive EMC.

Il est possible de demander une copie complète de la Déclaration de conformité au Distributeur.

Ce produit est conforme aux règles de la directive RoHS

(2011/65/EU & 2015/863/EU).

Ce produit est conforme aux règles de la directive Eup (2009/125/CE).
