Anna AS20Z - Stofzuiger Zoef Robot - Gratis gebruiksaanwijzing en handleiding

Producttype	Robotstofzuiger
Merk	Zoef Robot
Model	Anna AS20Z
Voeding	Oplaadbare batterij (netadapter inbegrepen)
Oplaadtijd	Ongeveer 6 uur
Reinigingsmodi	Automatisch, zone, randen, handmatig
Zuigkrachtregeling	Ja, via afstandsbediening of app
Automatisch terugkeren naar laadstation	Ja, bij lage batterij of einde reiniging
Filtratietype	HEPA-filter, sponsfilter, voorfilter
Capaciteit stofbak	Niet gespecificeerd
Inbegrepen accessoires	Laadstation, adapter, reinigingsborstel, zijborstels (x2), waterreservoir (optioneel), dweil (optioneel), afstandsbediening (optioneel)
Veiligheid	Anti-val bodemsensoren, voorbumper, obstakeldetectie
Regulier onderhoud	Reinigen van stofbak, filters, zij- en roterende borstels, sensoren
Reserveonderdelen	HEPA-filters, zijborstels, roterende borstel, batterij, waterreservoir
Gebruiksvoorwaarden	Temperatuur 0°C tot 40°C, harde vloeren, vermijd dikke tapijten en vocht
Certificeringen	CE, RoHS
Garantie	Niet gespecificeerd

Veelgestelde vragen - Anna AS20Z Zoef Robot

Hoe start ik de Anna AS20Z robot?

Zet de hoofdschakelaar aan de zijkant van de robot in stand 'I'. Druk vervolgens op de Start/Pauze-knop op de robot of op de '▶'-toets van de afstandsbediening om een automatische reiniging te starten.

Wat te doen als de robot niet oplaadt?

Controleer of het laadstation correct is aangesloten en of de laadcontacten van de robot en het station schoon zijn. U kunt ook de netadapter gebruiken om de robot rechtstreeks op te laden. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik het HEPA-filter?

Verwijder de stofbak, open het zijdeksel en vervolgens het deksel van het HEPA-filter. Haal het HEPA-filter en het voorfilter eruit. Het HEPA-filter kan niet worden gewassen; reinig het met een droge doek of borstel. Het voorfilter kan worden gewassen en gedroogd. Vervang het HEPA-filter ongeveer elke 3 maanden.

Kan ik de robot op tapijten gebruiken?

De robot is ontworpen voor harde vloeren. Als u het waterreservoir gebruikt, gebruik het dan niet op tapijten. Gebruik voor tapijten een virtuele barrière in de app om te voorkomen dat de robot erop rijdt.

Keert de robot automatisch terug naar zijn basis?

Ja, de robot keert automatisch terug naar het laadstation wanneer de batterij bijna leeg is of na het voltooien van een reinigingscyclus. U kunt hem ook opdracht geven terug te keren via de afstandsbediening of de app.

Hoe installeer ik de zijborstels?

Plaats de zijborstels volgens de markeringen L (links) en R (rechts). Klik ze eenvoudig op de corresponderende assen onder de robot. Controleer of ze vrij kunnen draaien.

Wat te doen als de robot stopt tijdens het reinigen?

Mogelijke oorzaken: lage batterij (de robot keert terug naar de basis), blokkering van de roterende borstel of zijborstels (reinig ze), vuile bodemsensoren (reinig ze), of te lage batterij (laad handmatig op). Raadpleeg de probleemoplossingstabel in de handleiding.

Kan ik de robot met mijn smartphone bedienen?

Ja, de robot is compatibel met een mobiele app (niet genoemd in de handleiding). U kunt de app downloaden en de robot via WiFi verbinden om hem op afstand te bedienen en toegang te krijgen tot extra functies.

Hoe vaak moet ik de bodemsensoren reinigen?

Het wordt aanbevolen om de bodemsensoren regelmatig te reinigen, minstens één keer per week of vaker als de robot dagelijks wordt gebruikt. Gebruik een droge doek om de sensoren te reinigen en vermijd vloeibare producten.

Hoe leeg ik de stofbak?

Druk op de ontgrendelknop van de stofbak op de robot en verwijder de bak. Open het boven- of zijdeksel om de inhoud in een prullenbak te legen. Reinig de bak met een doek of borstel en plaats hem terug. Leeg de bak voor elk gebruik als hij vol is.

GEBRUIKSAANWIJZING Anna AS20Z Zoef Robot

Lees voor gebruik de handleiding goed door en

bewaar deze om later in te kunnen zien.

Lees voordat u de robot gebruikt de volgende veiligheidsinstructies en volg alle veiligheidsmaatregelen op.

Lees de instructie aandachtig door. Bewaar deze instructie.

Elke handeling die niet in overeenstemming is met deze instructiehandleiding kan schade aan de robot veroorzaken.

Let op!

1. Alleen geautoriseerde technici mogen het product demonteren. Gebruikers wordt afgeraden om dit product zelf te demonteren.
2. Gebruik alleen de originele voedingsadapter. Andere adapters kunnen schade veroorzaken aan het product.
3. Raak geen draden, stopcontacten of voedingsadapters aan als uw handen nat zijn.
4. Vermijd dat stoffen, gordijnen of lichaamsdelen in de aandrijfwielen van het product komen.
5. Plaats dit product niet in de buurt van sigarettenpeuken, aanstekers en ander smeulend vuur.
6. Reinig het product na het opladen.
7. Buig de draden niet overmatig en plaats geen zware of scherpe voorwerpen op de machine.
8. Dit product is een huishoudelijk product voor in huis. Gebruik hem niet buiten.
9. Ga niet op het product zitten.
10. Gebruik dit product niet in een natte omgeving (bijv. Badkamer).
11. Verwijder voordat u dit product gebruikt alle kwetsbare items (bijv. Brillen, lampen, enz.) en voorwerpen (bijv. draden, vellen papier, gordijnen) van de grond die in de zijborstels en luchtaanzuigkanalen kunnen komen.
12. Zet dit product niet op een plaats waar het gemakkelijk kan vallen (bijv. Op bureaus en stoelen).
13. Schakel de hoofdschakelaar aan de zijkant van de machine uit tijdens transport of niet gebruiken voor lange tijd.
14. Controleer zorgvuldig of de stroomadapter voor gebruik op het stopcontact is aangesloten, anders kan de batterij beschadigd raken.
15. Om struikelen te voorkomen, informeer andere aanwezigen in huis wanneer de robot werkt.
16. Maak de stofbak leeg, zodat u dit product niet gebruikt met een volle stofbak.
17. De gebruiks temperatuur, is 0 tot 40 graden celsius.
18. Gebruik dit product niet in een omgeving met hoge temperaturen.
19. Verwijder de batterij uit de machine voordat het product wordt afgedankt.
20. Zorg ervoor dat dit product niet is ingeschakeld wanneer u de batterij verwijdert.
21. Recycle de afgedankte batterijen op een veilige manier.

Waarschuwing

1. Gebruik alleen de originele oplaadbare batterij en het meegeleverde oplaadstation van Zoef Robot

. Niet-oplaadbare batterijen zijn ten strengste verboden, raadpleeg "productparameters" voor informatie over de batterijspecificatie.

1. Het is verboden om de robot of andere onderdelen te gebruiken in omgevingen met open vuur of bij breekbare voorwerpen.

2. Het is verboden om de robot of andere onderdelen te gebruiken in extreem hete (boven 40 °C) of extreem koud (onder 0 °C) weer.

3. Houd hoofdhaar, kleding, vingers of andere lichaamsdelen weg bij de openingen of bewegende delen van het product.

4. Het is verboden om de robot of andere onderdelen te gebruiken op natte of stilstaande grond.

5. Het is verboden om voorwerpen zoals stenen en papier bij de robot te houden. Dit kan verstopping en beschadigingen veroorzaken.

6. De robot mag geen brandbare stoffen opzuigen, zoals benzine, toner en toner voor printers of fotokopieerapparaten. Het is ook verboden om het product te gebruiken in ruimtes met brandbare voorwerpen.

7. Het is verboden om de robot brandende voorwerpen op te laten zuigen, zoals sigaretten, lucifers, as en andere voorwerpen die brand kunnen veroorzaken.

8. Het is verboden om artikelen bij de zuigmond te plaatsen. Gebruik het product niet als de aanzuigopening is geblokkeerd. Verwijder stof, watten, haar enz. Bij de aanzuigopening om ervoor te zorgen voor een goede luchtcirculatie bij de zuigpoort.

9. Gebruik het netsnoer voorzichtig om schade te voorkomen. Het is verboden om aan het netsnoer te trekken. Het is verboden om het netsnoer als handvat te gebruiken. Het is verboden het netsnoer te klemmen of af te knijpen.

10. Het is verboden om aan het netsnoer in scherpe hoeken te buigen.

11. Het is verboden om het oplaadstation en netsnoer in de buurt van een warmtebron te plaatsen. Gebruik geen beschadigd laadstation. Het is verboden het product te gebruiken als deze beschadigd is of er iets lijkt te zijn door gebrand.

Dit kan leiden tot een explosie van de batterij van het product.

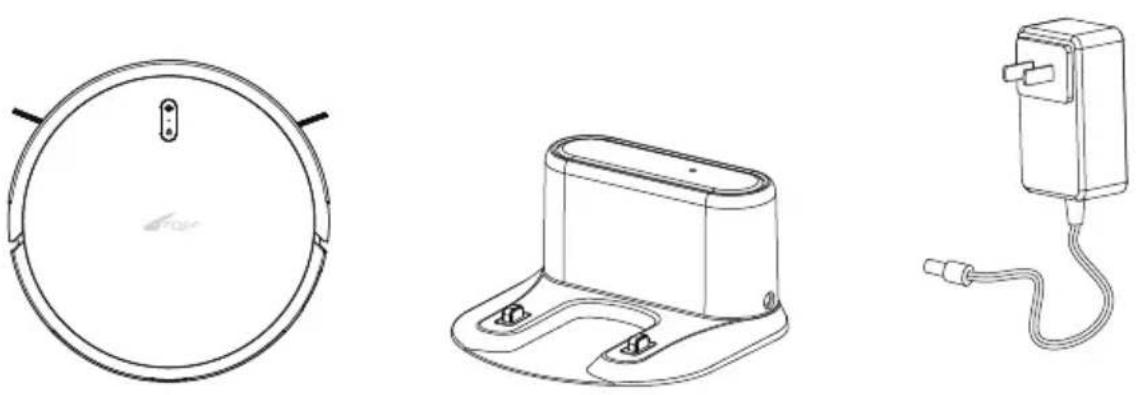

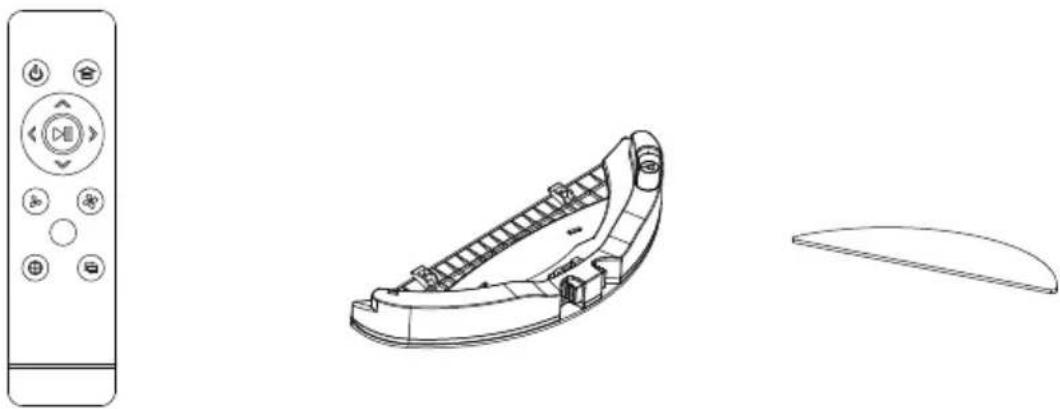

Anna Oplaadstation Net Adapter

Schoonmaak borstel Zij-borstels
HEPA Filter

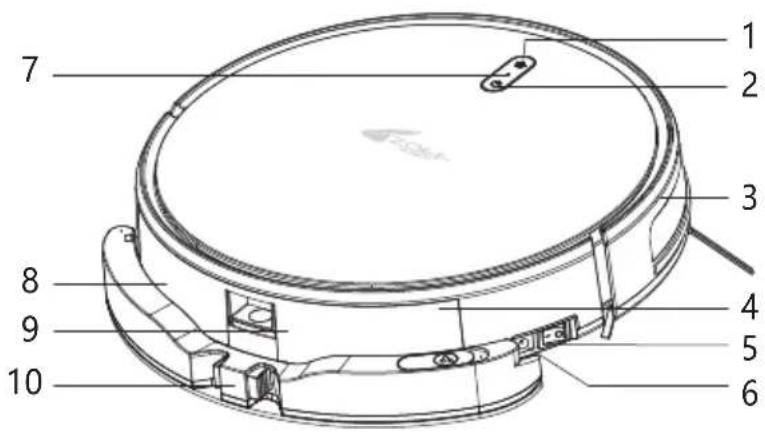

Bovenzijde

1 2 3 4 5 6 7 8 9 10

1、Thuis
2、Start/Pauze
3、Bumper
4、Stofbak
5、Aan/Uit schakelaar
6、Oplaadpunt
7、WIFI indicator
8、Water Tank
9、Knop tbv openen Stofbak
10 Knop tbv openen Water Tank

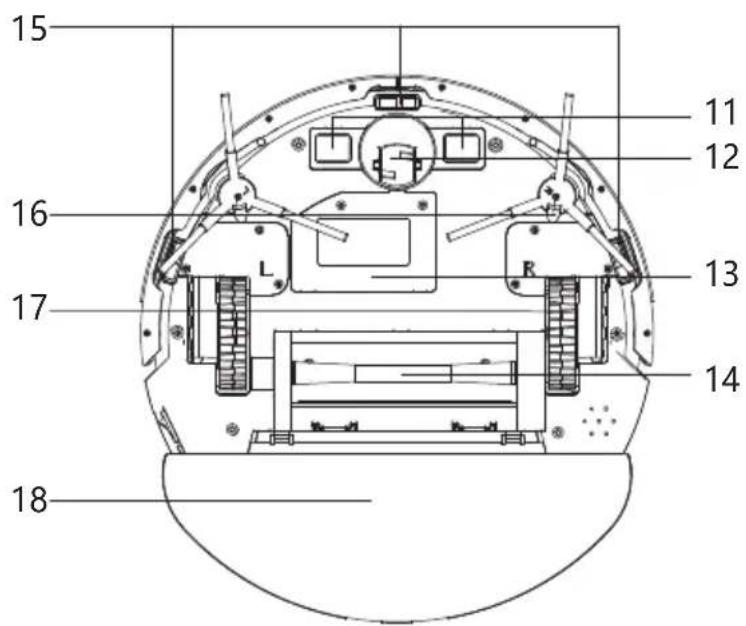

Onderzijde

15 16 17 18 11 12 13 14

11、Oplaadpunten
12、Voorwiel
13、Accu
14、Hoofdborstel
15、Anti-val sensoren
16、Zij-borstels
17、Wiel
18、Water Tank

Stofbak

12、Ga naar het oplaadstation
13、Vooruit
14、Rechts af
15、Zuigkracht vergroten
16、Langs de wanden
(optioneel)
17、AAN/UIT
18、Pauze/Start
19、Links af
20、Achteruit
21、Zuigkracht verminderen
22 Spot/plaatselijke schoonmaak

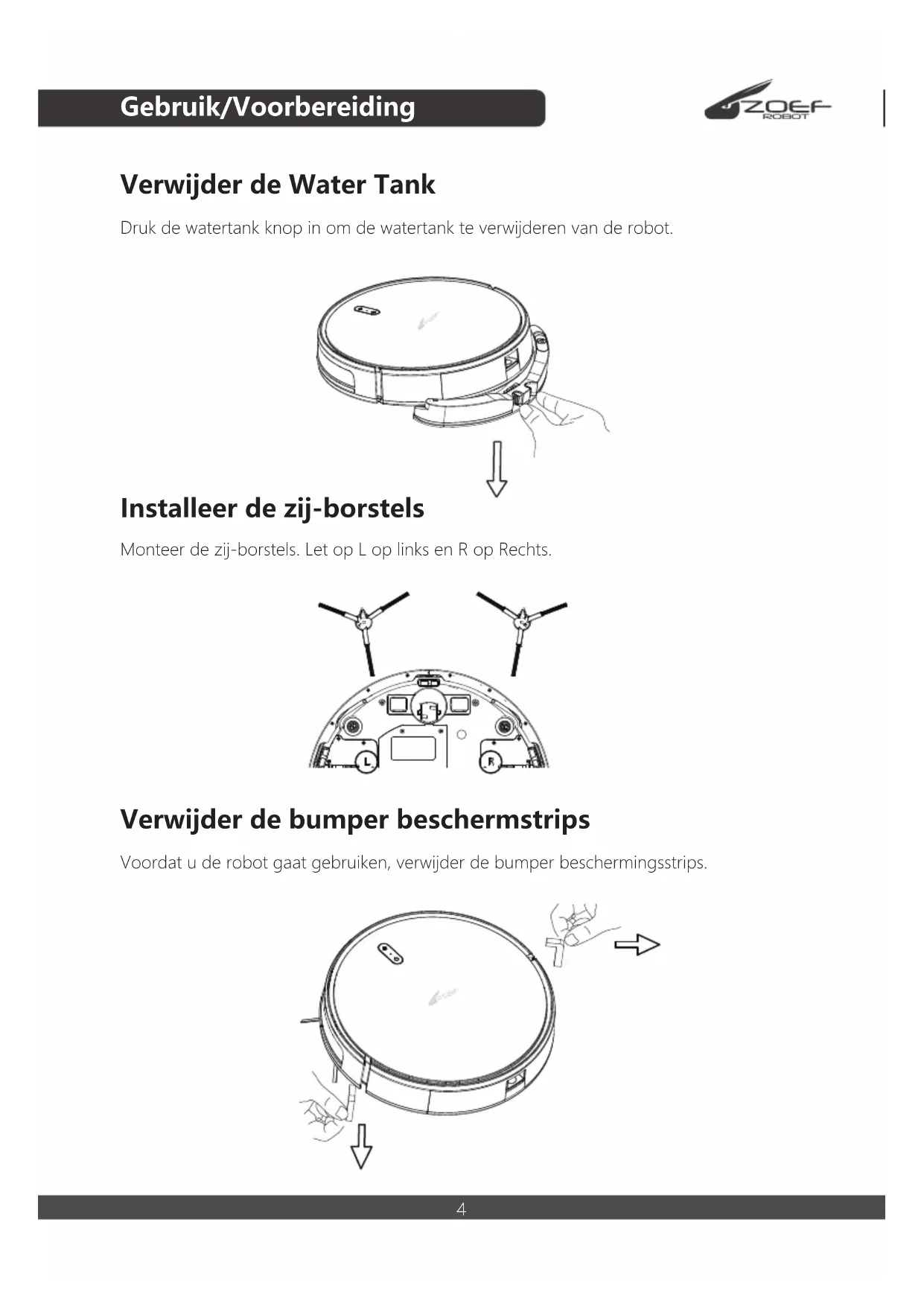

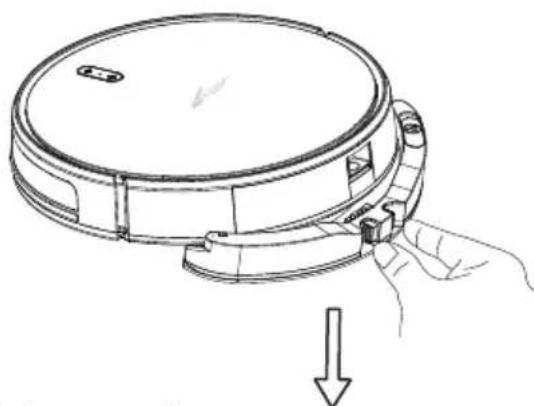

Verwijder de Water Tank

Druk de watertank knop in om de watertank te verwijderen van de robot.

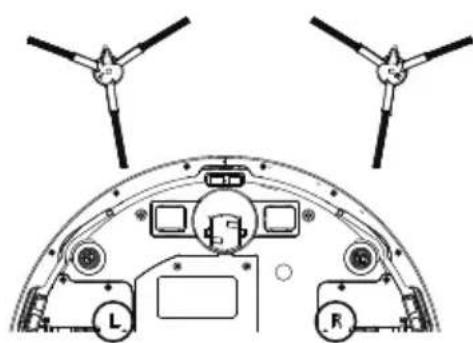

Installeer de zij-borstels

Monteer de zij-borstels. Let op L op links en R op Rechts.

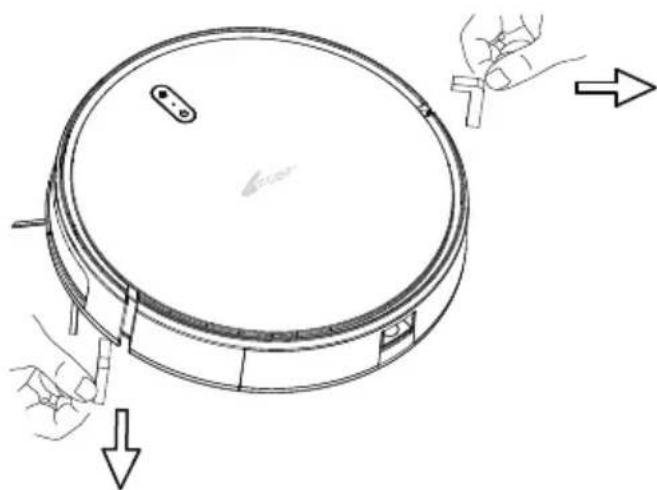

Verwijder de bumper beschermstrips

Voordat u de robot gaat gebruiken, verwijder de bumper beschermingsstrips.

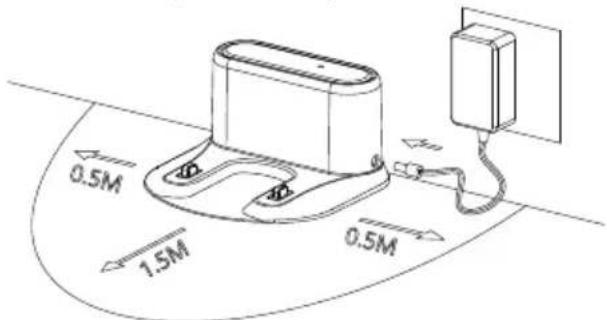

1. Plaats het oplaadstation en steek de netwerk adaptor in het stopcontact

Plaats het oplaadstation tegen de muur en plat op de grond. Zorg dat deze link en rechts minimaal 0.5m ruimte heeft en aan de voorzijde 1.5m vrij heeft.

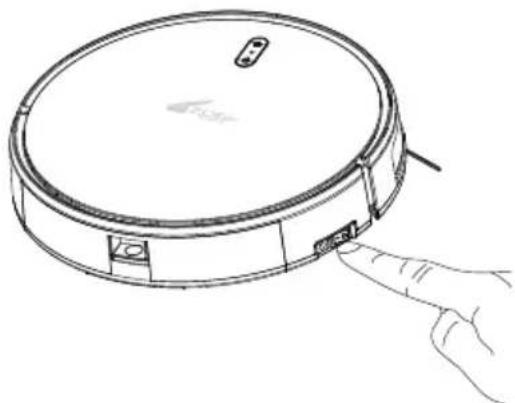

2、Schakel de AAN/UIT knop aan

"I "Betekent robot staat AAN, "O" Betekent robot staat UIT

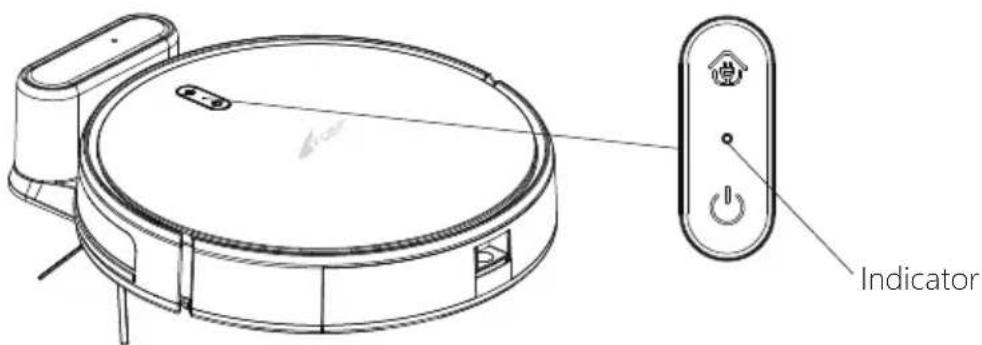

3、Opladen van de robot: Plaats de robot op het oplaadstation om op te laden, of gebruik de net adaptor om de robot direct op te laden.

Tijdens het opladen knippert de indicator geel;

Als de robot compleet opgeladen is zal de indicator groen gaan branden.

Tijdens het schoonmaken zal de robot zelf naar het oplaadstation gaan zodra deze te weinig accu vermogen heeft. De robot zal dan automatisch gaan opladen

Je kunt ook de robot zelf de opdracht geven naar het oplaadstation te gaan door op op de afstandsbediening/APP te drukken/toetsen.

Let op bij het opladen:

1. Het oplaadstation kan niet in een omgeving worden gebruikt waar sterke reflexies zijn zoals van direct zonlicht of spiegels.
2. Om er zeker van te zijn dat de robot zijn volledige werksduur heeft moet deze compleet worden opgeladen. De oplaadtijd is ongeveer 6 uur.
3. Verwijder het complete dweilsysteem/watertank van de robot wanneer deze opgeladen gaat worden. Hiermee bescherm je de robot en je vloer voor waterschade door de natte dweil.
4. Tijdens het opladen werkt alleen de AAN knop op de afstandsbediening/APP

Gebruik/Water Tank

Het dweilstsysteem/water tank is optioneel

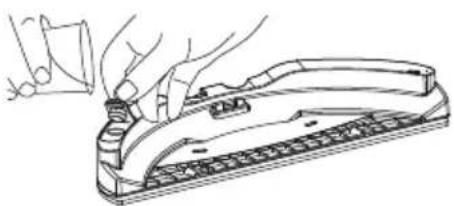

1、Open de water vul opening Giet het water in de tank Sluit de water vul opening

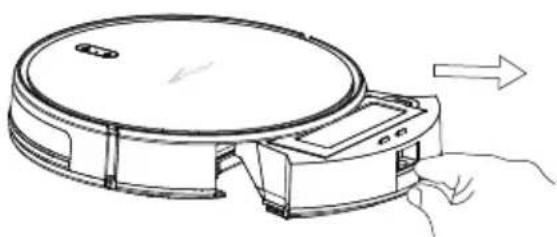

1. Verwijder de stofbak van de robot.

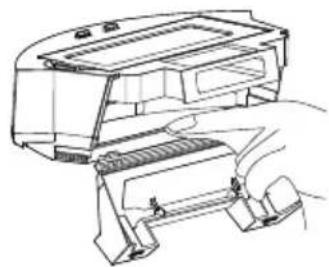

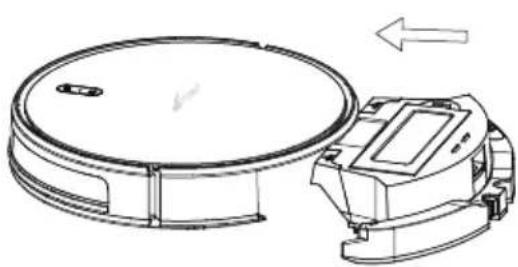

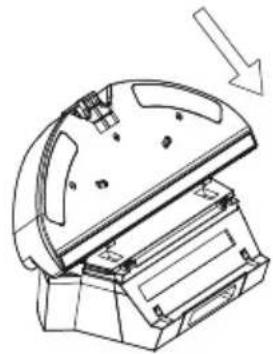

5、Installeer de stofbak met dweilsysteem op de robot

4、Installeer het dweilsysteem op de stofbak.

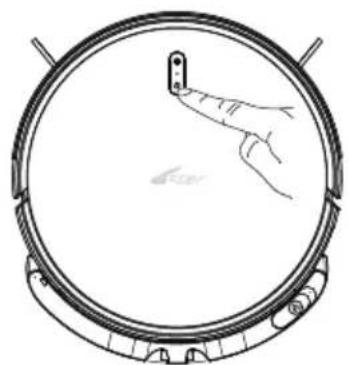

1. Start met het dweilen van de vloer

* Gebruik het dweilsysteem niet op vloerbedekking of tapijt.
* Zodra het dweilen is afgerond verwijder het dweilsysteem en laat het resterende water uit de tank lopen. Reinig de dweil in de wasmachine of onder de kraan.

Afhankelijk van de verschillende reinigingsbehoeften, heeft de robot verschillende reinigingsmodi om uit te kiezen. U kunt de verschillende reinigingsmodi starten op de robot, afstandsbediening of app.

Dit is de meest gebruikelijke manier van schoonmaken, de robot voert de geplande schoonmaakwerkzaamheden uit volgens een zigzaggend patroon.

Instelmethode: zet de hoofdschakelaar aan, nadat de robot aangeeft dat hij klaar is, en druk vervolgens op de startknop op de robot of druk op ⏻ de afstandsbediening of start.

Spot/Plaatselijke schoonmaak

Geschikt voor de vloer waar vuil zich op bepaalde plekken consentreerd, de robot reinigt de vloer in "spiraalvormige" route. Zodra de reiniging voltooid is keert de robot terug naar waar hij is begonnen en stopt met schoonmaken.

Instellingsmethode: Druk op de afstandsbediening of kies de Spot modus op de APP.

Wanden schoonmaak

Voor het schoonmaken langs muren en plinten en keert na de reiniging.

Instelmethode: Druk op □ op de afstandsbediening of start deze in de APP.

Geschikt voor handmatige bediening.

Instelmethode: Klik op op de afstandsbediening om de robot vooruit, achteruit en links of rechts te laten rijden.

Zuigkracht aanpassen

Past zuigkracht of waterinsijpeling aan voor verschillende vloeren

Methode van instellen: In de automatische reinigingsmodus, druk op / op de afstandsbediening of gebruik de APP om de zuigkracht aan te passen.

* LET OP: Aanpassing zuigkracht werkt alleen in de automatische reinigingsmodus

Pauze:

Om de robot te laten pauzeren tijdens het werken toets, ⏻ op de robot of op ⚠️ toets in de APP of op de afstandsbediening.

Ontwaken van de robot:

De robot gaat in slaap stand zodra deze meer dan 3 minuten niet in werking is.

Hierbij zullen alle lichtjes op de robot uit gaan.

De robot kan ontwaakt worden door op "start" op de robot of de APP te toetsen of een knop op de afstandbediening in te drukken.

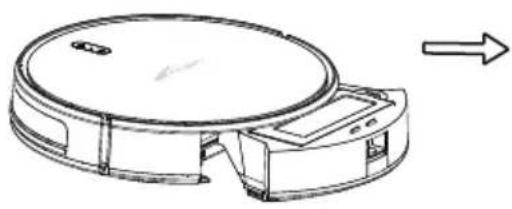

Uitschakelen:

Als de robot niet werkt kan deze met de AAN/UIT schakelaar uit gezet worden.

Alle lichtjes op de robot zullen uit gaan.

* Laat de robot na werking op het oplaadstation staan om op te laden in afwachting van de volgende opdracht/cyclus. (Indien de robot langere tijd niet gebruikt gaat worden dient u de robot uit te schakelen.)

1. Druk de stofbak knop in en trek de stofbak uit de robot

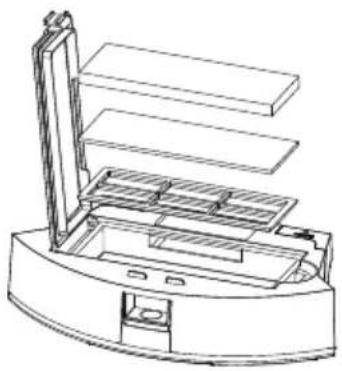

1. Verwijder het HEPA, schuim en grof filter en maak deze schoon met een borstel of vochtige doek. Let op; Het HEPA filter mag niet onder de kraan schoon gemaakt worden.

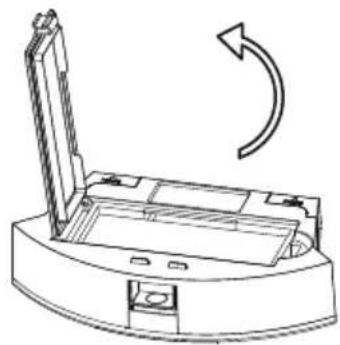

1. Open de HEPA filter klep aan de bovenzijde.

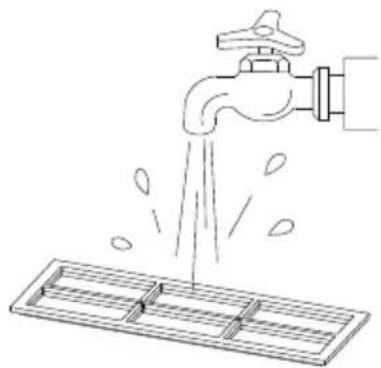

1. Verwijder het stof van het grof filter en spoel deze schoon onder de kraan. Zorg dat deze goed droog is voordat deze terug geplaatst wordt in de stofbak.

1. Maak de stofbak schoon met een vochtige doek of met de borstel.

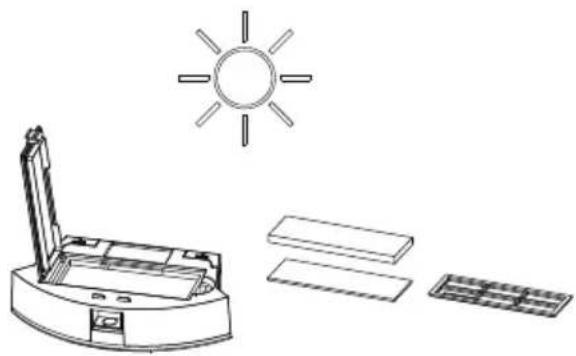

1. Droog de stofbak en de filters. Het droog houden van deze onderdelen is belangrijk voor de levensduur van de robot.

LET OP: Maak het grof filter iedere 15-30dagen schoon en vervang het HEPA filter om de 3 maanden.

1. Vervang het grof filter en het HEPA filter in de stofbak

Let op: 1. Zorg ervoor dat de filters goed droog zijn voordat u deze in de stofbak plaatst. 2. Leg het HEPA filter en het grof filter niet in de zon.

1. Sluit de filterklep en plaats de stofbak terug in de robot.

Onderhoud / Water tank en Dweil

1. Verwijder de watertank

1. Leeg de watertank. (als deze niet meer gebruikt wordt)

1. Was de dweil. Mag ook in de wasmachine op 40 graden.

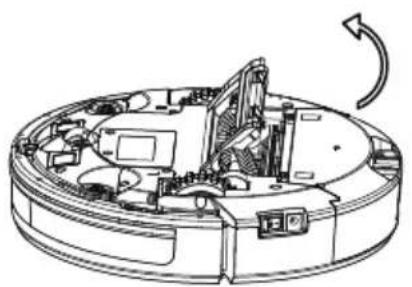

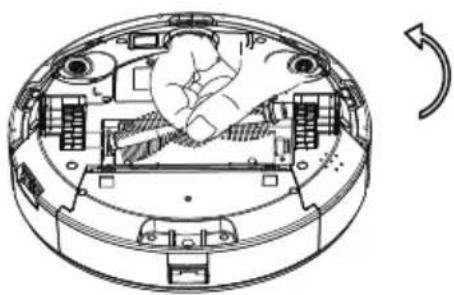

1. Open de hoofdborstel klep.

1. Verwijder de hoofdborstel.

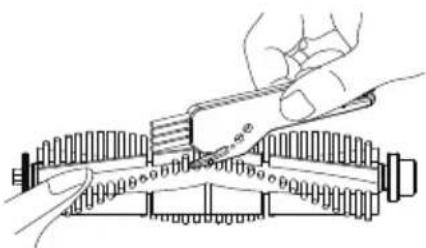

1. Maak de hoofdborstel schoon met de meegeleverde borstel.

Schoonmaken zij-borstel

Verwijder de zijborstels van de robot en maak deze schoon met een vochtige doek.

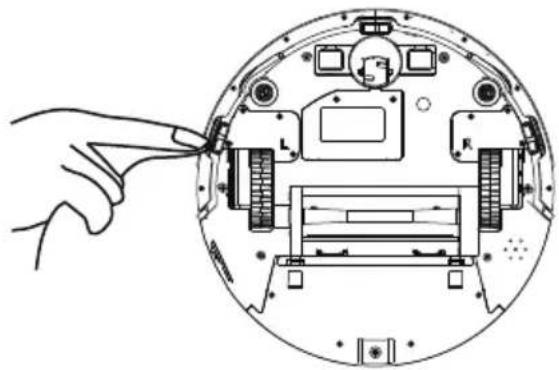

Tips voor onderhoud:

De oplaadpunten, anti-val sensoren en bumper zijn gevoelige electrische componenten. Gebruik een droge doek om deze schoon te maken. Gebruik geen vochtige doek/dweil voor deze componenten. Hierdoor kan er schade door het water ontstaan aan de robot.

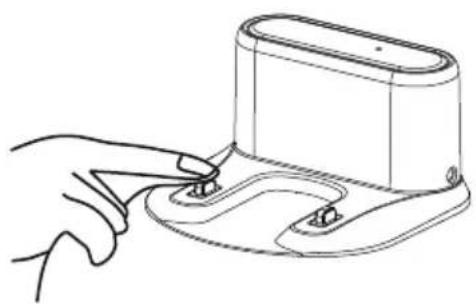

Maak de oplaadpunten schoon

Maak het voorwiel schoon

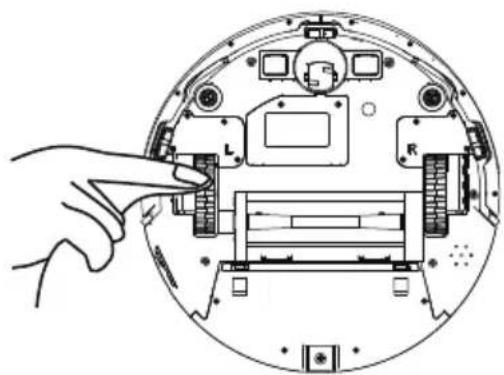

Maak het linker en rechter achterwiel schoon.

* Zorg ervoor dat de robot geheel opgeladen is voordat u deze langere tijd niet gaat gebruiken. Zet de robot uit en laad deze elke 3 maanden op om de accu te beschermen.
* Als de accu lange tijd niet gebruikt is kan het zijn dat deze niet meer oplaad. Neem contact op met Zoef Robot om deze te vervangen.
* De producttekeningen en componenten tekeningen zijn ter inustratie en kunnen afwijken van het werkelijke product.

Probleem/Melding	Oorzaak van het probleem	Oplossing
"Robot suspended, stop cleaning" Robot gepauzeerd/gestopt.	Robot stop (tijdelijk) met schoonmaken	Plaats de robot op de grond en toets op de start knop.
"Robot is not yet ready" Robot is nog niet klaar.	Toets als de anti-val of anti-bots sensoren zijn geactiveerd.	Controleer of de bumper normaal werkt en de anti-val senoren schoon zijn.
"Low battery" Accu is bijna leeg.	De accu is leeg, maar de robot kan het oplaadstation niet vinden.	Zet de robot op het oplaadstation.
"Low battery, please charge immediately" Accu is bijna leeg.	De accu is leeg, maar de robot kan het oplaadstation niet vinden.	Zet de robot op het oplaadstation.
"Battery is too low, robot is ready shut down now" Accu is leeg. Robot stopt	De accu is leeg, maar de robot kan het oplaadstation niet vinden.	Zet de robot op het oplaadstation.
"Charge abnormal, please check" Opladen lukt niet, controleer	Probleem met het opladen	Controleer of de robot goed op het oplaadstation staat of sluit de robot direct aan op de adapter.
"Main roller brush is entangled, please clean it" Hoofdborstel is vast gedraaid	De hoofdborstel zit vast	Controleer of de hoofdborstel vast zit en maak deze schoon.
"Left/right wheel jammed, please clean the left/right wheel" Wiel zit vast, maak deze schoon	Wiel zit vast	Controleer of het wiel vast zit en maak deze schoon.
"Side brush jammed, please clean side brush" Zij-borstel zit vast	Zij-borstel zit vast	Controleer of de zij-borstel vast zit en maak deze schoon.
"Please clean side brush check the collision sensor" Controleer de zij-borstels en de anti-bots sensoren	Probleem met de bumper	Controleer of de bumper normaal kan bewegen en of deze normaal functioneert.
"Ground sensor is blocked, please clean ground sensor" Anti-val sensor is geblokkeerd	Anti- val sensor probleem	Controleer of de anti-val sensoren schoon zijn.
"Vacuum motor is entangled, please clean vacuum motor" De zuigmotor is geblokkeerd	Zuigmotor probleem	Controleer of de lucht in en uitlaat niet geblokeerd is. Maakt ook de filter schoon.

Indien bovenstaande adviezen niet tot de gewenste oplossing leiden kunt u contact opnemen met de klantenservice van Zoef Robot.

Anna

Omschrijving	Waarde
Afmeting 320*76mm
Accu Lithium
Gewicht 2.3kg
Spanning	14.8V
Vermogen 22W

Oplaadstation
