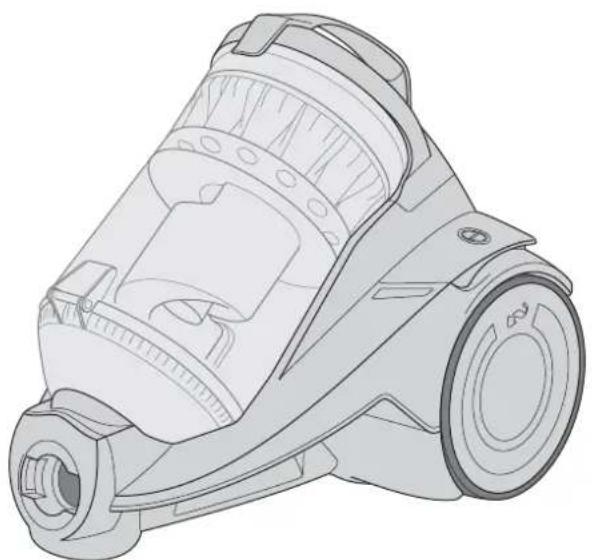

Infinity Rebel 55 HFC - Aspirateur DIRT DEVIL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Infinity Rebel 55 HFC DIRT DEVIL au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type d'aspirateur | Aspirateur sans sac |
| Puissance d'aspiration | 550 W |
| Capacité du réservoir | 1,5 L |
| Filtration | Filtre HEPA |
| Poids | 4,5 kg |
| Accessoires inclus | Brosse principale, brosse pour sols durs, suceur plat |
| Longueur du cordon | 6 m |
| Niveau sonore | 78 dB |
| Utilisation | Convient pour tous types de sols |
| Entretien | Vider le réservoir régulièrement, nettoyer le filtre |
| Sécurité | Protection contre la surchauffe |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Infinity Rebel 55 HFC DIRT DEVIL
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice Infinity Rebel 55 HFC - DIRT DEVIL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Infinity Rebel 55 HFC de la marque DIRT DEVIL.

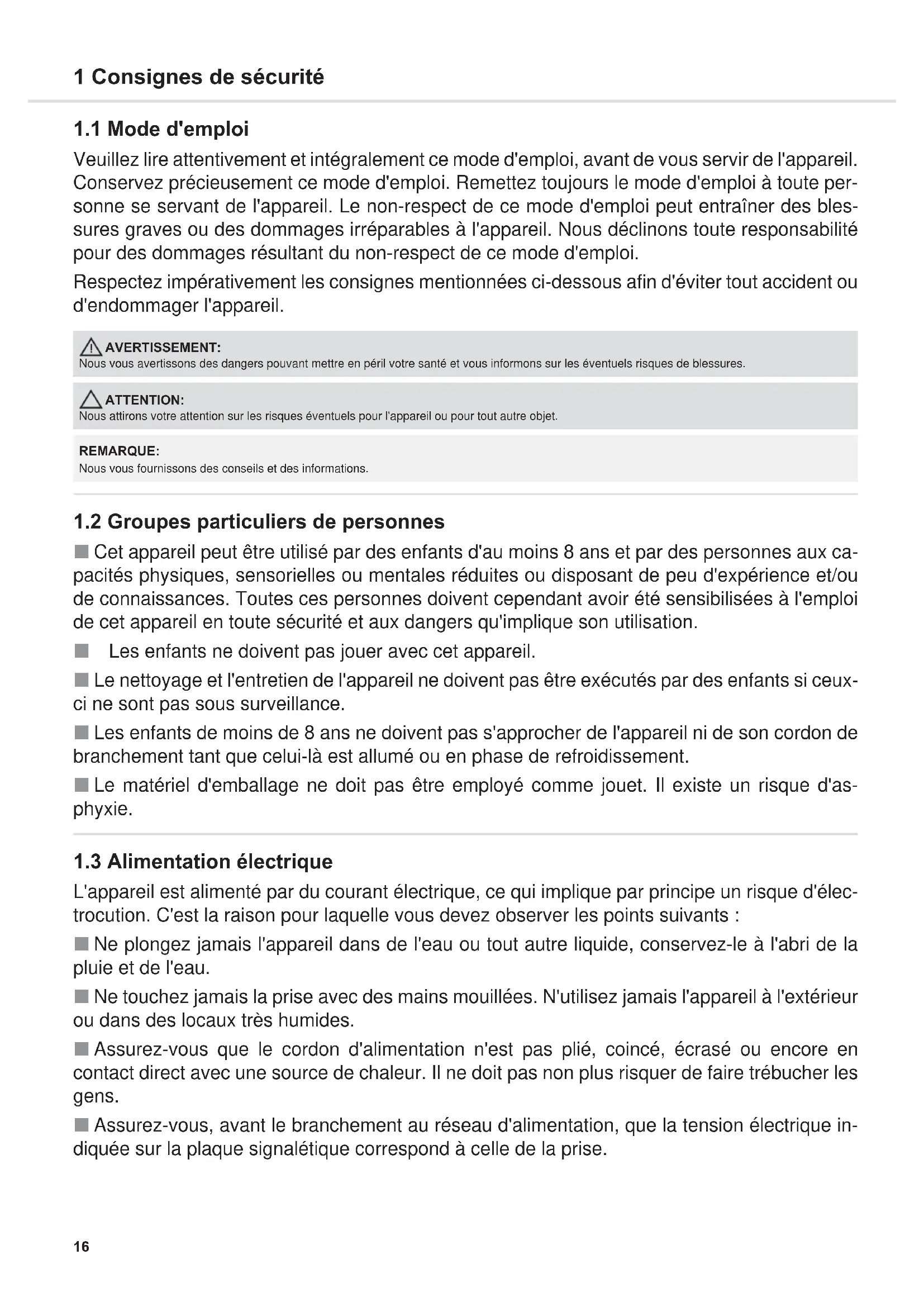

MODE D'EMPLOI Infinity Rebel 55 HFC DIRT DEVIL
Veuillez lire attentivement et intégralement ce mode d'emploi, avant de vous servir de l'appareil. Conservez précieusement ce mode d'emploi. Remettez toujours le mode d'emploi à toute per- sonne se servant de l'appareil. Le non-respect de ce mode d'emploi peut entraîner des bles- sures graves ou des dommages irréparables à l'appareil. Nous déclinons toute responsabilité pour des dommages résultant du non-respect de ce mode d'emploi. Respectez impérativement les consignes mentionnées ci-dessous afin d'éviter tout accident ou d'endommager l'appareil.
1.2 Groupes particuliers de personnes
Cet appareil peut être utilisé par des enfants d'au moins 8 ans et par des personnes aux ca- pacités physiques, sensorielles ou mentales réduites ou disposant de peu d'expérience et/ou de connaissances. Toutes ces personnes doivent cependant avoir été sensibilisées à l'emploi de cet appareil en toute sécurité et aux dangers qu'implique son utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être exécutés par des enfants si ceux- ci ne sont pas sous surveillance. Les enfants de moins de 8 ans ne doivent pas s'approcher de l'appareil ni de son cordon de branchement tant que celui-là est allumé ou en phase de refroidissement. Le matériel d'emballage ne doit pas être employé comme jouet. Il existe un risque d'as- phyxie.
1.3 Alimentation électrique
L'appareil est alimenté par du courant électrique, ce qui implique par principe un risque d'élec- trocution. C'est la raison pour laquelle vous devez observer les points suivants : Ne plongez jamais l'appareil dans de l'eau ou tout autre liquide, conservez-le à l'abri de la pluie et de l'eau. Ne touchez jamais la prise avec des mains mouillées. N'utilisez jamais l'appareil à l'extérieur ou dans des locaux très humides. Assurez-vous que le cordon d'alimentation n'est pas plié, coincé, écrasé ou encore en contact direct avec une source de chaleur. Il ne doit pas non plus risquer de faire trébucher les gens. Assurez-vous, avant le branchement au réseau d'alimentation, que la tension électrique in- diquée sur la plaque signalétique correspond à celle de la prise.
Nous vous avertissons des dangers pouvant mettre en péril votre santé et vous informons sur les éventuels risques de blessures. ATTENTION: Nous attirons votre attention sur les risques éventuels pour l'appareil ou pour tout autre objet. REMARQUE: Nous vous fournissons des conseils et des informations. DD 5255.book Seite 16 Montag, 23. Februar 2015 10:48 1017 1 Consignes de sécurité
Vérifiez si le cordon d'alimentation est endommagé avant de vous servir de l'appareil. Ne saisissez jamais l'appareil par le cordon d'alimentation. Vous risqueriez de l'endommager. Avant de nettoyer ou d'entretenir l'appareil, éteignez-le et débranchez-le. Pour débrancher l'appareil, tirez toujours sur la fiche. Ne tirez jamais sur le cordon, car vous risqueriez de l'endommager. Évitez autant que possible d'utiliser une rallonge électrique. Si une rallonge est vraiment in- dispensable, utilisez seulement une rallonge simple certifiée GS (pas de prises multiples) à l'épreuve des projections d'eau et qui soit conçue pour la puissance absorbée par l'appareil.
1.4 Utilisation conforme à la destination
Cet aspirateur-traîneau doit seulement être utilisé dans un cadre domestique. Toute utilisation à titre professionnel est strictement interdite. Cet aspirateur-traîneau doit uniquement servir à nettoyer des sols secs normalement sales. Si vous avez monté l'accessoire 3 en 1, vous pouvez utiliser votre appareil pour aspirer des meubles capitonnés ou non. Toute autre utilisation est considérée comme non conforme et est interdite. Cette interdiction concerne en particulier : L'emploi à proximité de matières explosives ou facilement inflammables. Il y a un risque d'in- cendie et d'explosion. L'utilisation à l'extérieur. La pluie et la saleté peuvent causer des dommages irréparables sur l'appareil. L'introduction d'objets dans les ouvertures de l'appareil, car ce dernier pourrait surchauffer. Toute ouverture, modification ou réparation de l'appareil. L'aspiration : - directe sur des êtres humains, des animaux, des plantes, des cheveux, des doigts, d'autres parties du corps ou des habits portés par des personnes. Ces derniers risque- raient d'être happés, et pourraient causer des blessures. - d'eau ou d'autres liquides, en particulier les produits de nettoyage humide pour tapis. Toute humidité à l'intérieur de l'appareil peut provoquer un court-circuit. - de cartouches d'encre (pour imprimantes laser, copieurs, etc.). Il y a un risque d'incendie et d'explosion. - des cendres incandescentes, des cigarettes ou allumettes non éteintes. Risque d'incendie. - d'objets pointus tels des éclats de verre, des clous, etc. L'appareil pourrait être endommagé. - de plâtre, ciment, décombres de chantiers, fine poussière de perçage, produits de maquil- lage, poudre, etc. L'appareil pourrait subir des dommages.
1.5 En cas de défectuosité de l'appareil
N'utilisez jamais un appareil défectueux ou ayant un cordon d'alimentation abîmé. Si le cordon de raccordement au secteur de cet appareil est endommagé, faites-le remplacer par le fabri- cant, son service après-vente ou toute personne ayant des compétences similaires, ceci afin d'éviter tout danger. Amenez l'appareil à réparer dans un magasin spécialisé ou au Service Après-Ventes Dirt Devil, (ZPage 46, « International Service »). DD 5255.book Seite 17 Montag, 23. Februar 2015 10:48 1018 2 Utilisation de l'appareil 2 Utilisation de l'appareil2.1 Assemblage de l'appareil et choix des suceurs adaptés au type de sol1. Raccordez le flexible à l'appareil (Fig. 1).2. Enfoncez l'accessoire fourni sur la poignée (Fig. 2 – 10), suivant le sol que vous voulez aspirer :- Brosse pour meubles (Fig. 2) pour les objets avec une surface délicate- Suceur (Fig. 3) pour fentes entre les coussins- Suceur à coussin (Fig. 4) pour les coussins, matelas et autres- Mini- turbo-brosse en option (Fig. 5) pour coussins peu délicats, tapis d'escalier, paillassons et autres- Brosse combinée avec position de l'interrupteur suivant la Fig. 8 pourmoquettes et tapis- Brosse combinée avec position de l'interrupteur suivant la Fig. 7 poursols durs- Brosse parquet en option (Fig. 9) pour sols durs délicats- Brosse pour sols durs en option (Fig. 10) pour sols durs avec fentes3. Vérifiez que le variateur mécanique de puissance est bien fermé (Fig. 15).4. Si vous utilisez le tube télescopique, il est nécessaire d'en régler la lon-gueur.2.2 Utilisation de l'aspirateur1. Tirez le cordon de l'enrouleur (fig. 11) et branchez la fiche dans une prise.2. Appuyez sur l'interrupteur marche-arrêt ( ) (fig. 14) pour mettre l'ap-pareil en marche.3. Aspirez de la poussière. click!
Risque de blessures ! Ne montez les parties de l'appareil qu'après avoirretiré la fiche de la prise. L'appareil pourrait sinon se mettre en marche etaspirer des cheveux, des parties du corps ou des pièces de vêtements. ATTENTION: Avant de commencer à aspirer, assurez-vous que le suceur ou labrosse mis en place correspond bien au type de sol. Ne nettoyez jamaisavec la (mini) turbo-brosse des revêtements de sols ou des objets quevous hésiteriez à nettoyer avec une brosse conventionnelle. Respectezles recommandations des fabricants des revêtements de sols. REMARQUE: Quand vous assemblez deux pièces, il peut s'avérer nécessaire de lesfaire pivoter en sens inverse l'une contre l'autre pour obtenir un assem-blage ferme. Contrôlez la fermeté de l'assemblage en essayant de ledéfaire en tirant.
Risque de blessures ! Vérifiez l'appareil et le cordon d'alimentation avantchaque utilisation. N'utilisez jamais un appareil qui est endommagé. ATTENTION: N'utilisez l'appareil que si tous les filtres sont en parfait état, secs et par-faitement insérés. Assurez-vous qu'aucun objet n'obstrue le tube téles-copique, le tuyau d'aspiration ou d'autres ouvertures.
Risque d'électrocution ! Si la marque rouge devient visible (fig. 12), ren-trez à nouveau le cordon à l'aide de l'enrouleur ( ) jusqu'à ce que lamarque jaune soit à nouveau visible (fig. 13). REMARQUE: Le variateur mécanique de puissance (fig. 15) doit être complètementfermé pour aspirer des surfaces sèches. En vous servant du variateurmécanique de puissance, vous pouvez si nécessaire réduire rapide-ment la puissance d'aspiration, par exemple pour relâcher des objets oudes rideaux que vous auriez malencontreusement aspirés. Si la brossepour sols durs (fig. 10) reste "collée" au sol, vous pouvez aussi réduirefacilement la puissance d'aspiration avec le variateur mécanique depuissance (fig. 15).
Risque de blessures ! Quand vous passez l'aspirateur dans des esca-liers, veillez à toujours vous trouver au-dessus de l'appareil. DD 5255.book Seite 18 Montag, 23. Februar 2015 10:48 1019 3 Maintenance et entretien
3 Maintenan ce et entretien
3.1 Videz le bac à poussière et nettoyez-le
1. Arrêtez l'appareil ( ).2. Débranchez la fiche de la prise de courant.3. Retirez le bac à poussière, (fig. 17).4. Videz le bac à poussière (fig. 18).5. Contrôlez à cette occasion également les composants à l'intérieur du bac à poussière:- flux rotatif principal (fig. 19 – 20),- tamis de filtre (fig. 21) et- réflecteur (fig. 22)6. Si ces 3 composants du bac à poussière (fig. 19 – 22) sont encrassés, nettoyez-les à l'eau courant froide ou tiède jusqu'à élimination totale des saletés (fig. 23 – 25).7. Faites sécher les composants du bac à poussière après leur nettoyage à l'eau (laissez-les sécher durant environ 24 heures à température am-biante).8. Reposez les composants du bac à poussière en place (fig. 26 – 29).9. Remettez le bac à poussière (fig. 30). Vous entendez et constatez qu'il s'emboîte correctement.
REMARQUE: Le bac à poussière doit être vidé et nettoyé à intervalles réguliers, souspeine de devenir plus lourd de fois en fois, et de développement d'odeursnauséabondes ou même de germes selon ce que vous avez aspiré pré-cédemment. Videz le bac à poussière si possible après chaque utilisation. Videz et nettoyez le bac à poussière au plus tard quand l'indicateurde nettoyage / de vidange (fig. 16) s'allume. Videz et nettoyez le bac à poussière au moins tous les 3 mois, avanttoute période prolongée d'entreposage ou encore avant de retournerl'appareil pour réparation. ATTENTION: Avant de changer le sac à poussière, éteignez l'appareil. Vous évitezainsi que la poussière n'endommage l'appareil. REMARQUE: Le contenu du bac à poussière peut être mis à la poubelle s'il necontient pas de composants dont la présence est interdite dans lesordures ménagères. ATTENTION: Les 3 composants à l'intérieur du bac à poussière sont lavables (fig. 23– 25), mais non en lave-vaisselle. N'utilisez pas non plus de produit de nettoyage ni de brosse à poilsdurs pour nettoyer les composants du bac à poussière. Faites sécher les composants du bac à poussière après leur net- toyage à l'eau (laissez-les sécher durant environ 24 heures). Remettez- les en place uniquement lorsqu'ils sont parfaitement secs. Remplacez immédiatement les composants du bac à poussière en- dommagés ou déformés.(Informations de commande, voir ZChapitre 3.4, « Pièces de rechange et accessoires »). ATTENTION: Le bac à poussière n'est pas lavable ! Si le bac à poussière est encontact avec de l'eau, des saletés peuvent se coller à l'intérieur. REMARQUE: Les composants du bac à poussière ont été conçus pour pouvoir êtremis en place seulement quand ils sont dans la bonne position. N'insistezdonc pas si nous ne pouvez pas l'insérer. Abaissez entièrement le déflecteur dans le bac à poussière (fig. 26).Veillez à ce que son évidement prenne prise précisément dans le reborddu bac à poussière. Verrouillez le tamis du filtre en serrant à fond d'env. 3– 4 rotationsvers la droite (fig. 27). Verrouillez le flux d'air principal en le serrant à fond d'env. 15° vers la gauche (fig. 28 + 29). DD 5255.book Seite 19 Montag, 23. Februar 2015 10:48 1020 3 Maintenance et entretien
3.2 Remplacement / nettoyage du filtre de protection du moteur
1. Arrêtez l'appareil ( ).2. Débranchez la fiche de la prise de courant.3. Retirez le bac à poussière, (fig. 17).4. Ouvrez le couvercle du bac à poussière (fig. 31). 5. Retirez le filtre de protection du moteur (fig. 32).6. Rincez soigneusement le filtre protection du moteur à l'eau courante (fig. 33).7. Faites ensuite sécher le filtre (env. 24 heures à température ambiante).8. Remettez en place le filtre (fig. 33 + 34).9. Refermez le couvercle du bac à poussière (fig. 35). Vous entendrez un « clic » lorsqu'il s'emboîte.
3.3 Remplacement / nettoyage du filtre de sortie d'air
1. Arrêtez l'appareil ( ).2. Débranchez la fiche de la prise de courant.3. Déverrouillez le couvercle du filtre de sortie comme le montre l'illustra-tion (fig. 36).
4. Déverrouillez le filtre de sortie d'air en tirant son attache sur le côté (fig. 37).
5. Tapotez le filtre de sortie d'air au dessus d'une poubelle.6. Brossez ensuite le filtre de sortie d'air avec une brosse souple, par exemple avec la brosse pour meubles fournie à la livraison (fig. 38).
7. Remettez le filtre de sortie d'air dans sa console jusqu'à ce que l'at-
tache s'enclenche de façon audible (fig. 39).8. Mettez le couvercle du filtre de sortie d'air tout d'abord par le bas.9. Verrouillez le couvercle du filtre de sortie d'air (fig. 40).
3.4 Pièces de rechange et accessoires
Vous pouvez commander de différentes façons les accessoires et piècesde rechange : Adresse de commande : ZPage 46, « International Service » Pièces de rechange et accessoires pouvant être commandés : click!
ATTENTION: Contrôlez le filtre chaque fois que vous nettoyez le bac à poussière.Remplacez le filtre s'il est nettoyé ou déformé (informations de com- mande, voir ZChapitre 3.4, « Pièces de rechange et accessoires »). ATTENTION: Le filtre est lavable mais ne peut cependant pas être lavé dans un lave-vaisselle ou une machine à laver. N'utilisez pas non plus de produit denettoyage ni de brosse à poils durs pour procéder au nettoyage. Faitessécher le filtre après son nettoyage à l'eau (laissez-le sécher durantenviron 24 heures à température ambiante). Remettez le filtre en placeuniquement une fois qu'il est bien sec.
ATTENTION: Contrôlez le filtre chaque fois que vous nettoyez le bac à poussière.Remplacez le filtre dès qu'il est nettoyé ou déformé (informations de com- mande, voir ZChapitre 3.4, « Pièces de rechange et accessoires »). ATTENTION: Le filtre de sortie d'air n'est pas lavable. REMARQUE: Le couvercle de filtre de sortie d'air se verrouille facilement quand vousmaintenez appuyé le système de déverrouillage (fig. 40) et quand vousle relâchez lorsque le couvercle se trouve dans sa position finale. ATTENTION: Utilisez seulement les pièces de rechange d'origine fournies à la livrai-son ou que vous avez commandées.N° d'art. Description5255001 Le kit de filtres se compose de1 filtre de protection du moteur (fig. 33)1 filtre de sortie d'air (fig.. 38)5510002 Composants du bac à poussière :1 flux rotatif principal (fig. 19 – 20) + 1 tamis de filtre (fig. 21) +1 réflecteur (fig. 22)M203-5 1 brosse parquetM219 1 Mini Turbo-brosse « Fellino »M221 1 midi turbo-brosseM232 1 suceur long flexible M236-1 1 brosse pour sols durs DD 5255.book Seite 20 Montag, 23. Februar 2015 10:48 1021 4 Dépannage et caractéristiques techniques
4 Dépannage et caractéristiques techniques
4.1 Avant de procéder à l'envoi de l'appareil
Avant de nous contacter ou d'expédier l'appareil à notre service après-vente, veuillez vérifier, en vous aidant du tableau ci-dessous, si vous nepouvez pas remédier vous-même à l'anomalie.
Les règles de garantie légale suivant la directive européenne 1999/44/CEsont applicables. Pour les pays hors de la CE, les exigences minimum de garantie légale envigueur dans le pays respectif sont applicables.
Jetez l'appareil en tenant compte des réglementations nationalesen vigueur en matière de protection de l'environnement. Les dé-chets électriques ne doivent pas être jetés avec les déchets do-mestiques. Utilisez donc les emplacements locaux servant à larestitution d'appareils usagés.Les filtres utilisés sont composés de matériaux ne nuisant pas à l'environ-nement. Contrairement à l'appareil, ils peuvent être jetés avec les orduresménagères sous réserve de ne contenir aucune substance interdite dansles ordures ménagères.
4.4 Caractéristiques techniques
Toutes les modifications d'ordre tech-nique ou conceptuel liées à l'évolutiondu produit sont réservées. © Royal Appliance International GmbH
Risque de blessures ! N'utilisez jamais un appareil défectueux ! Avantde chercher la cause de l'anomalie, éteignez l'appareil et débranchez lafiche de la prise électrique.Problème Cause possible / solutionsL'indicateur de nettoyage et de vidage s'allume (fig. 16). Le bac à poussière est plein.Videz et nettoyez le bac à poussière, ZChapitre 3.1, « Videz le bac à poussière et nettoyez-le ». Les filtres sont encrassés. Nettoyez les filtres, ZChapitre 3.1, « Videz le bac à poussière et nettoyez-le » et ZChapitre 3.3, « Remplacement / nettoyage du filtre de sortie d'air ». Le suceur, le tube télescopique ou le tuyau flexible d'aspiration sont bouchés.Débouchez-les. Si nécessaire, utilisez à cet effet un long morceau de bois (par ex. un manche à balai).L'appareil cesse sou-dain d'aspirer.La protection contre les surchauffes s'est déclenchée (certainement à cause d'une obturation des canaux d'aspiration ou pour une raison semblable). 1. Arrêtez l'appareil et débranchez-le. 2. Éliminez la cause de la surchauffe (par exemple en démontant le tube télescopique et le tuyau d'aspi-ration pour en retirer ce qui cause l'obturation). 3. Attendez quelques 45 minutes que l'appareil ait re-froidi. 4. Une fois l'appareil refroidi, vous pouvez le remettre en marche.Problème Cause possible / solutionsLe résultat de l'aspiration n'est pas satis-faisant malgré un fonctionne-ment correct.Le variateur mécanique de puissance (fig. 15) est ou-vert.Refermez le variateur mécanique de puissance (fig. 15). Le suceur ou la brosse mis en place n'est pas adé-quat.Changez le suceur ou la brosse, ZChapitre 2.1, « Assemblage de l'appareil et choix des suceurs adaptés au type de sol ».Le commutateur de la brosse combinée se trouve dans une position qui ne convient pas pour le type de sol (fig. 7 – 8). Corrigez la position de la semelle de la brosse combi-née en appuyant sur le commutateur du suceur uni-versel (fig. 7 – 8).Le bac à poussière est plein.Videz et nettoyez le bac à poussière, ZChapitre 3.1, « Videz le bac à poussière et nettoyez-le ». Les filtres sont encrassés. Nettoyez les filtres, ZChapitre 3.1, « Videz le bac à poussière et nettoyez-le » respectivement ZChapitre 3.3, « Remplacement / nettoyage du filtre de sortie d'air ».Le suceur, le tube télescopique ou le tuyau flexible d'aspiration sont bouchés.Débouchez-les. Si nécessaire, utilisez à cet effet un long morceau de bois (par ex. un manche à balai). REMARQUE: Prenez contact avec le Service Après-Vente (ZPage 46, « International Service ») si vous ne pouvez pas remédier vous-même à l'anomalie au moyen de ce tableau.Type d'appareil : Aspirateur traineau multicyclonique sans sacNom du modèle : Infinity Rebel 55Modèle : DD5255 [-0/-1/.../-8/-9]Tension : 220-240 V ~, 50/60 HzPuissance : 800 W Volume utile maximal du bac : environ 2,5 litres Longueur du cordon : environ 6 m Poids : environ 5,2 kg DD 5255.book Seite 21 Montag, 23. Februar 2015 10:48 1022 1 Veiligheidsinstructies 1 Veiligheidsinstruc ties
