Marque	Hotpoint
Modèle	PH 941MSTV (IX)HA
Type de produit	Table de cuisson mixte gaz et vitrocéramique
Nombre de brûleurs gaz	4 (Rapide Réduit, Semi Rapide, Auxiliaire, Triple Couronne)
Zone vitrocéramique	1 zone radiante à double foyer (A et B)
Allumage	Automatique par bougie pour les brûleurs gaz
Sécurité gaz	Dispositif de sécurité (thermocouple) coupant le gaz en cas d'extinction accidentelle
Alimentation gaz	Gaz naturel (G20, G25) ou GPL (Butane/Propane) selon réglage
Alimentation électrique	230 V ~ 50 Hz, connexion tripolaire avec terre
Puissance totale gaz	8,5 kW (approx. selon brûleurs)
Puissance vitrocéramique	Non spécifiée (estimation 1,2-2,0 kW)
Dimensions de la table	Non spécifiées (type encastrable standard 60 cm)
Poids	Non spécifié (estimation 8-12 kg)
Matériau de la surface	Vitrocéramique (zone électrique) et acier inoxydable (grilles et brûleurs)
Entretien et nettoyage	Nettoyer avec éponge humide et détergent non abrasif ; éviter nettoyeurs vapeur ; utiliser racloir pour résidus tenaces
Consignes de sécurité	Ne pas laisser sans surveillance ; éteindre en cas de fissure ; tenir enfants à distance ; ne pas utiliser de minuterie externe
Adaptation au type de gaz	Changement des injecteurs et réglage des by-pass selon tableau (France/Belgique/Luxembourg/Hollande)
Pièces détachées	Injecteurs, by-pass, joints d'étanchéité, robinets (remplacement par technicien agréé)
Réparabilité	Intervention technique recommandée ; ne pas démonter soi-même
Garantie	Non spécifiée (standard fabricant)

FOIRE AUX QUESTIONS - PH 941MSTV (IX)HA HOTPOINT

Comment allumer un brûleur gaz ?

Appuyez à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de puissance maximale. Sur les modèles avec allumage automatique, la bougie s'allume. Maintenez enfoncée 2-3 secondes si le dispositif de sécurité est présent.

Que faire si la flamme du brûleur s'éteint ?

Tournez la manette sur la position arrêt (●) et attendez au moins 1 minute avant de rallumer. Vérifiez que les orifices de gaz ne sont pas bouchés et que le thermocouple est propre.

Comment nettoyer la table vitrocéramique ?

Utilisez un produit spécifique pour vitrocéramique et un racloir pour les résidus brûlés. Nettoyez lorsque la surface est tiède. Évitez les éponges abrasives et les nettoyeurs vapeur.

Puis-je utiliser des casseroles en cuivre sur la zone vitrocéramique ?

Il est recommandé d'utiliser des casseroles à fond plat et lisse. Les casseroles déformées par les brûleurs gaz peuvent endommager la vitrocéramique.

Comment changer le type de gaz (par exemple de gaz naturel à GPL) ?

Il faut remplacer les injecteurs des brûleurs par ceux adaptés au nouveau gaz (voir tableau dans la notice). Régler également les by-pass pour le minimum de flamme. Cette opération doit être effectuée par un professionnel.

Que signifie le voyant de chaleur résiduelle sur la zone vitrocéramique ?

Le voyant (C) s'allume lorsque la température du foyer dépasse 60°C, même après extinction. Ne touchez pas la zone tant que le voyant est allumé.

Quelle est la distance minimale entre la table de cuisson et une hotte ?

La hotte doit être installée à au moins 650 mm de la surface de cuisson. Les éléments hauts adjacents doivent être à 420 mm minimum.

Puisux-je utiliser un minuteur externe pour allumer la table ?

Non, l'appareil n'est pas conçu pour être allumé par une minuterie externe ou un système de télécommande.

Comment entretenir les brûleurs gaz ?

Lavez régulièrement les pièces démontables à l'eau chaude et détergent. Nettoyez les orifices de gaz et la bougie d'allumage avec une brosse douce. Séchez soigneusement avant de remonter.

Que faire si une manette de gaz devient dure à tourner ?

Cela peut indiquer un problème au robinet. Faites remplacer le robinet par un technicien agréé du fabricant.

MODE D'EMPLOI PH 941MSTV (IX)HA HOTPOINT

Mise en marche et utilisation, 31

Précautions et conseils, 32

Nettoyage et entretien, 32

Anomalies et remèdes, 33

ATTENTION: Cet appareil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances indispensables, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une utilisation de l'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION: Laisser un réseau de cuisson avec de l'huile ou de la graisse sur un foyer est dangereux et risque d'entraîner un incendie. Il ne faut JAMAIS essayer d'éteindre une flamme ou un incendie avec de l'eau! Il faut éteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION: Risque d'incendie : ne pas laisser d'objets sur les surfaces de cuisson.

ATTENTION: si la surface vitrocéramique est fendue, éteindre l'appareil afin d'éviter tout risque d'électrocution.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet appareil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de

commande à distance séparée.

ATTENTION : l'utilisation de protections de table inappropriées peut causer des incendies.

• le type de défaut
• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Vue d'ensemble

1. Grilles support de CASSEROLES
2. BRULEURS Å GAZ
3. TABLE DE CUISSON VITROCÉRAMIQUE
4. Voyant FONCTIONNEMENT TABLE DE CUISSON VITROCERAMIQUE
5. Manettes de commande des BRULEURS GAZ
6. Manette de commande de la table de cuisson vitrocéramique
7. Bougie d'allumage des BRULEURS GAZ
8. DISPOSITIF DE SÉCURITÉ

Voyant de FONCTIONNEMENT TABLE DE CUISSON VITROCERAMIQUE il s'allume dès que la manette n'est plus sur la position éteint. - BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond au besoin au diamètre de votre casserole. - Manettes de commande des BRULEURS GAZ et de la TABLE DE CUISSON VITROCERAMIQUE pour le réglage de la flamme ou de la puissance. - La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné. DISPOSITION DE SECURITE en cas d'extinction accidentelle de la flamme, coupe immédiatement l'arrêté du gaz.

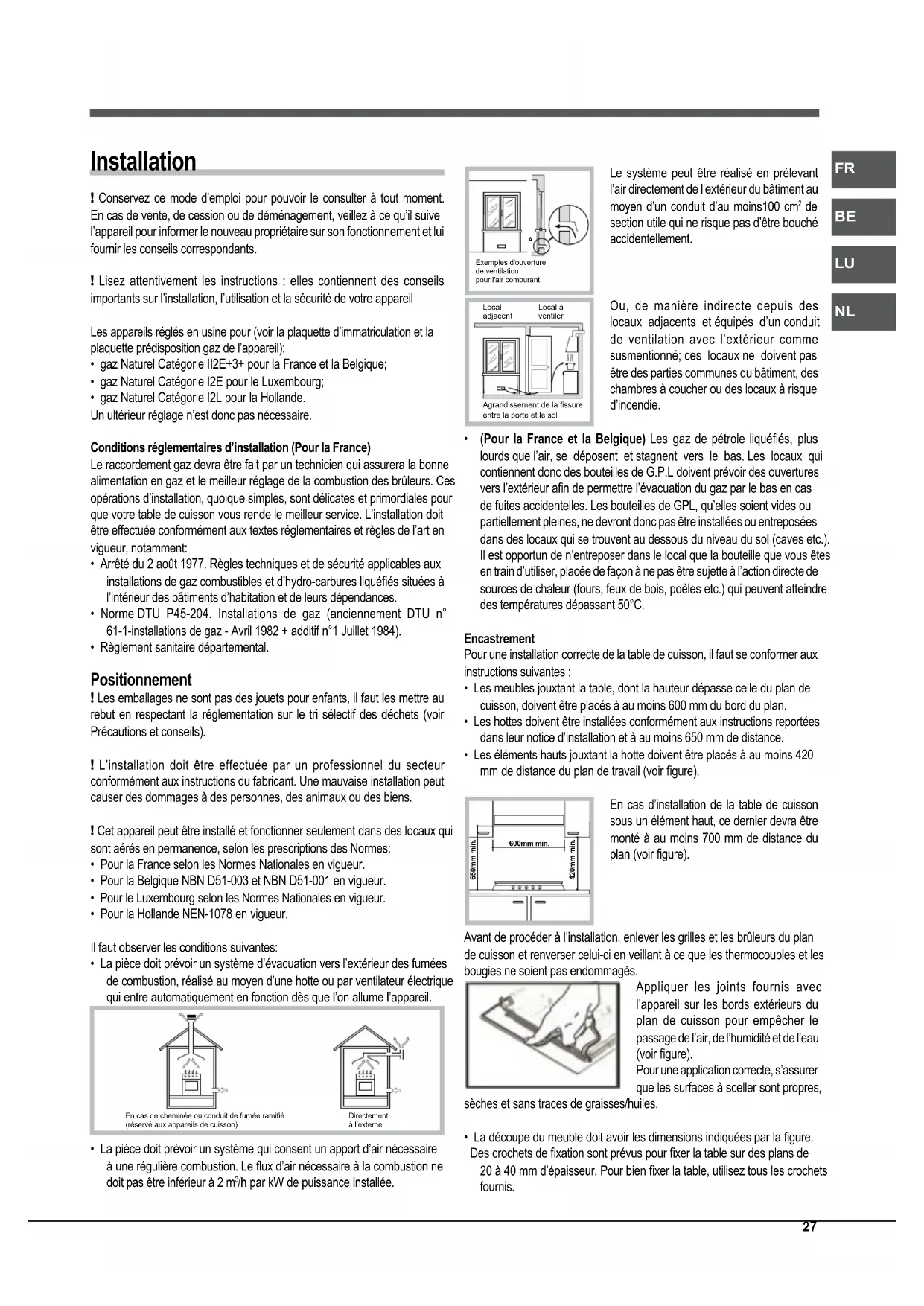

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Les appareils sont réglés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Catégorie II2E+3+ pour la France et la Belgique;
• gaz Naturel Catégorie I2E pour le Luxembourg;
• gaz Naturel Catégorie I2L pour la Hollande. Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (pour la france)

Le raccordement gaz devra être fait par un technicien qui assurera la belle alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que vootre table de cuisson vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.
• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
• Pour le Luxembourg selon les Normes Nationales en vigueur. Pour la Hollande NEN-1078 en vigueur.

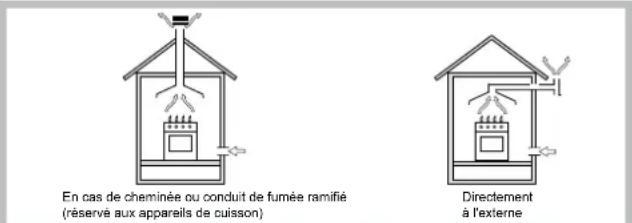

Il faut observer les conditions suivantes: - La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.

• La pièce doit prévoir un système qui permet un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2m³/h par kW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100 cm² de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné ; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie.

(Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G. P. L. doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au-dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placée de façon à ne pas être soumise à l'action directe de sources de chaleur (four, foyer de bois, poêle etc.) qui peuvent atteindre des températures dépassant 50°C.

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600mm du bord du plan.
• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

Avant de procéder à l'installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommagés.

Appliquer les joints fournis avec l'appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l'air, de l'humidité et de l'eau (voir figure).

Pour une application correcte, s'assurer que les surfaces à sceller sont propres,

sèches et sans traces de graisses/huiles.

• La découpe du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.

Schéma de fixation des crochets

Position du crochet pour tope Position du crochet pour tope H=20mm H=30mm

Devant

Position du crochet pour top Derrière H=40mm

Utilisez tous les crochets compris dans le "sachet accessoires"

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêtée. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 × 560 mm (voir figures).

En cas d'installation au-dessus d'un four encastrable dépourvu de ventilation de refroidissement forcée, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• La prise est bien munie d'une terre conforme à la loi;
• La prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• La tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• La prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le cable ne doit être ni piégé ni excessivement écrabillé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Pour la france

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs".

Pour la belgique - le luxembourg - la hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux normes en vigueur.

Pour relier l'appareil à la canalisation du gaz Naturel, I2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filtre conique maje avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003)
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A. G. B) ; il devra être installé de manière à pouvoir facilement le manœuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz male cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filétés

Le raccord d'entrée du gaz à l'appareil est filé 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.

N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la france et la belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs").
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Remplacement des injecteurs du brûleur triple couronne

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures) ;
2. Dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes troux.
3. Remonter les composants dans le sens inverse du démontage.

• Réglage de l'air primaire des brûleurs (pour la France et la Belgique) Les brûleurs ne nécessitent aucune réglage de l'air primaire.
• Réglage minimum (pour la France et la Belgique)
• Placez le robinet sur la position de minimum;

1. é de la tige du robinet jusqu'à ce que vous obtieniez une petite flamme régulière;
2. Une fois obtenu le début minimal souhaite, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.
3. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minimum, augmentez leur début en agissant sur la vis de réglage.
4. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

En cas de gaz liquides, il faut visser à fond la vis de réglage. En fin d'opération, remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée, un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE
Raccordements électriques	voir plaquette signalétique
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2012/19/CEE et modifications successives.

Caractéristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France et la Belgique)

Brûleur	Diamètre(mm)	Puisance thermiquekW (p.c.s.*)Nominal Réduit		By-pass1/100(mm)	Injecteur1/100(mm)	Débit*g/h***	**	Injecteur1/100(mm)	Débit*I/hG20	G25
Rapide Réduit (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248	288
Semi Rapide (S)	75	1.65	0.40	28	64	120	118	96(Z)	157	183
Auxiliarie (A)	55	1.00	0.40	28	50	73	71	71(X)	95	111
Triple Couronne (TC)	130	3.25	1.50	61	91	236	232	133(Z)	309	360
Pression dealimentation (FR)	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201725	252030
Pression dealimentation (BE)	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201525	201530

Tableau 1 (Pour le Luxembourg)					Gaz Liquides(2)			Gaz Natures(2)
Brûleur	Diamètre(mm)	Puisance thermiquekW (p.c.s.*)Nominal Réduit		By-pass1/100(mm)	Injecteur1/100(mm)	Débit*g/h***	**	Injecteur1/100(mm)	Débit*I/hG20
Rapide Réduit (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248
Semi Rapide (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Auxiliarie (A)	55	1.00	0.40	28	50	73	71	71(X)	95
Triple Couronne (TC)	130	3.25	1.50	61	91	236	232	133(Z)	309
Pression dealimentation	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545	201725

(2) Voir la plaquette d'immatriculation de l'appareil.

Tableau 1 (Pour la Hollande)				Gaz Naturels
Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s.)* Nominal Réduit		Injecteur 1/100 (mm)	Débit* l/h G25
Rapide Réduit (RR)	100	2.60	0.70	110 (Y)	288
Semi Rapide (S)	75	1.65	0.40	96 (Z)	183
Auxxiliarie (A)	55	1.00	0.40	71 (X)	111
Triple Couronne (TC)	130	3.25	1.50	133 (Z)	360
Pression de alimentation	Nominal (mbar)Minimum (mbar)Maximum (mbar)				252030

A 15°C et 1013,25 mbar-gaz sec Propane P. C. S. = 50.37 MJ/Kg Butane P. C. S. = 49.47 MJ/Kg Nature G20 P. C. S. = 37.78 MJ/m3 Nature G25 P. C. S. = 32.49 MJ/m3 Air Propané P. C. S. = 25.72 MJ/m3

PH 941 MSTV/HA

Mise en marche et utilisation

La position du brûleur gaz ou de la plaque électrique correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "●".

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un excellent rendement, n'oubliez pas :

• D'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent des casseroles.
• De toujours utiliser des casseroles à fond plat et avec couvercle.
• De tourner la manette dans la position minimum au moment de l'ébullition.

Brûleurs Ø Diamètre de réci pients (cm)
Rapide Réduit (RR)	24 - 26
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caractéristiques des brûleurs et des injecteurs".

Vitrocéramique

Cette zone de cuisson dispose d'éléments chauffants radiants à diamètre double, situés sous le verre. Vous pouvez n'allumer que le foyer "A" ou, si vous voulez disposer d'un foyer de cuisson plus large, les deux foyers "A" et "B". Pour brancher le foyer "A" il suffit de tourner la manette dans le sens des aiguilles d'une montre jusqu'à l'une des 12 positions de réglage disponibles. Pour brancher en plus le foyer "B" placez-vous sur la position 12 et tournez d'un déclic jusqu'à la position (océdez ensuite au réglage en tournant la manette dans le sens inverse des aiguilles d'une montre jusqu'à l'un des 12 niveaux de puissance désiré.

La zone chauffante est indiquée graphiquement, elle devient rouge quand elle est allumée.

A. Foyer circulaire; B. Foyer extensible; C. Voyant de chaleur résiduelle: il signale que la temperature du foyer dépasse 60°C et ce même après extinction de ce dernier.

Toute position de la manette autre que la position "éteint" entraîne l'allumage du voyant de fonctionnement des tables de cuisson vitrocéramique.

Quelques conseils pratiques pour mieux utiliser votre table vitrocéramique

Pos.	Plaque automatique
0	Éteint.
1	Pour faire fondre le beur, le chocolat.
2	Pour réchauffer les liquides.
3
4	Pour crèmes et sauces.
5
6	Pot au feu - Blanquette - Entremets.
7
8	Pâtes - Riz.
9
10	Steaks - Poissons - Omelettes.
11
12	Fritures.
	Allumage des deux zones de cuisson.

Pour obtenir de meilleures performances de votre table de cuisson:

Utilisez des casseroles à fond plat pour qu'elles adhérent parfaitement à la zone de chauffe;

Utilisez plusieurs des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée;

• Veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles;
• Évitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz : la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence;
• Ne laissez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.

La colle utilisée pour sceller la vitre peut laisser des traces de gras. Avant d'utiliser l'appareil, nous conseillons de les éliminer avec un produit de nettoyage non abrasif. Durant les premières heures d'utilisation, il est possible de sentir une odeur de caoutchouc qui disparaît immédiatement.

Précautions et conseils

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un appareil à encastrer classe 3.
• Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet appareil a été créé pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Contrôlez toujours que les manettes sont bien dans la position "●" / "○" quand l'appareil n'est pas utilisé.
• Ne tirez pas sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir débranché la fiche de la prise de courant.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
• N'utilise pas de casseroles instables ou déformées.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. S'assurer que les enfants ne jouent pas avec l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2012/19/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaire qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé ux appareil.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien, coupe l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.
• Les parties démontables des brûleurs doivent être lavées régulièrement à l'eau chaude avec du détergent en éliminant soigneusement toute incrustation.
• Dans le cas de tables équipées d'allumage automatique, nettoyez fraisment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés.
• Avant de commencer à cuisiner, nettoyez la surface à l'aide d'un chiffon humide pour éliminer toute trace de poussière ou de résidus d'aliments cuits. Nettoyez régulièrement la surface de la table en utilisant une solution d'eau tiède et de détergent non abrasif.
• Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.

Il faudra utiliser, de façon périodique, des produits spéciaux pour tables de cuisson en vitrocéramique. Eliminez tout d'abord tous restes d'aliments et toutes éclaboussures de graisse à l'aide d'un racloir comme par exemple CERA (n'était pas fourni avec l'appareil).

Nettoyez la table de cuisson quand elle est tiède ; utilisez un produit de nettoyage approprié (comme celui de la ligne Solutions disponible dans tous les Centres d'Assistance Technique) et du papier essuie-tout, frottez avec un chiffon humide et essuyez. Des feuilles alu, des objets en plastique ou en matière synthétique ayant malencontreusement fondu, comme d'ailleurs du sucre ou des aliments à haut contenu en sucre doivent être aussitôt nettoyés quand la zone de cuisson est encore chaude à l'aide d'un racloir.

Certains produits de nettoyage spécifiques forment une couche superficielle transparente résistante à la saleté qui protège aussi la surface contre les dommages causés par des aliments à haut contenu en sucre. N'utilise jamais d'éponges ou de produits abrasifs, ni de détergents chimiques agressifs tels que

par exemple les produits en atomiseur pour four ou les produits détachants.

Entretien des robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôle si :

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.
• Il y a des courants d'air dans les environs du plan de cuisson.

La flamme s'éteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôle si :

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
• Les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Avez-vous contrôle si :

• les orifices de sortie du gaz ne sont pas par hasard bouchés
• il y a des courants d'air dans les environs du plan de cuisson
• les minima n'ont pas bien été réglés.

Les casseroles sont instables.

Avez-vous le contrôle si :

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard été inversée.
