Marca	Hotpoint
Modello	PH 941MSTV (IX)HA
Tipo di prodotto	Piano di cottura misto gas e vetroceramica
Numero di bruciatori a gas	4 (Rapido Ridotto, Semi Rapido, Ausiliario, Tripla Corona)
Zona vetroceramica	1 zona radiante a doppio fuoco (A e B)
Accensione	Automatica a candela per i bruciatori a gas
Sicurezza gas	Dispositivo di sicurezza (termocoppia) che interrompe il gas in caso di spegnimento accidentale
Alimentazione gas	Gas naturale (G20, G25) o GPL (Butano/Propano) secondo regolazione
Alimentazione elettrica	230 V ~ 50 Hz, connessione tripolare con terra
Potenza totale gas	8,5 kW (circa secondo bruciatori)
Potenza vetroceramica	Non specificata (stima 1,2-2,0 kW)
Dimensioni del piano	Non specificate (tipo da incasso standard 60 cm)
Peso	Non specificato (stima 8-12 kg)
Materiale della superficie	Vetroceramica (zona elettrica) e acciaio inossidabile (griglie e bruciatori)
Manutenzione e pulizia	Pulire con spugna umida e detergente non abrasivo; evitare pulitori a vapore; usare raschietto per residui ostinati
Istruzioni di sicurezza	Non lasciare incustodito; spegnere in caso di crepe; tenere i bambini a distanza; non usare timer esterno
Adattamento al tipo di gas	Cambio degli iniettori e regolazione dei by-pass secondo tabella (Francia/Belgio/Lussemburgo/Olanda)
Pezzi di ricambio	Iniettori, by-pass, guarnizioni di tenuta, rubinetti (sostituzione da parte di tecnico autorizzato)
Riparabilità	Intervento tecnico raccomandato; non smontare da soli
Garanzia	Non specificata (standard produttore)

Domande frequenti - PH 941MSTV (IX)HA HOTPOINT

Come accendere un bruciatore a gas?

Premere a fondo la manopola corrispondente e girarla in senso antiorario fino alla posizione di massima potenza. Sui modelli con accensione automatica, la candela si accende. Tenere premuta per 2-3 secondi se il dispositivo di sicurezza è presente.

Cosa fare se la fiamma del bruciatore si spegne?

Girare la manopola sulla posizione di arresto (●) e attendere almeno 1 minuto prima di riaccendere. Verificare che gli orifizi del gas non siano ostruiti e che la termocoppia sia pulita.

Come pulire il piano vetroceramica?

Usare un prodotto specifico per vetroceramica e un raschietto per i residui bruciati. Pulire quando la superficie è tiepida. Evitare spugne abrasive e pulitori a vapore.

Posso usare pentole in rame sulla zona vetroceramica?

Si consiglia di usare pentole a fondo piatto e liscio. Le pentole deformate dai bruciatori a gas possono danneggiare la vetroceramica.

Come cambiare il tipo di gas (ad esempio da gas naturale a GPL)?

Bisogna sostituire gli iniettori dei bruciatori con quelli adatti al nuovo gas (vedere tabella nel manuale). Regolare anche i by-pass per la fiamma minima. Questa operazione deve essere eseguita da un professionista.

Cosa significa la spia di calore residuo sulla zona vetroceramica?

La spia (C) si accende quando la temperatura del fuoco supera 60°C, anche dopo lo spegnimento. Non toccare la zona finché la spia è accesa.

Qual è la distanza minima tra il piano di cottura e una cappa?

La cappa deve essere installata ad almeno 650 mm dalla superficie di cottura. Gli elementi alti adiacenti devono essere ad almeno 420 mm.

Posso usare un timer esterno per accendere il piano?

No, l'apparecchio non è progettato per essere acceso da un timer esterno o da un sistema di telecomando.

Come mantenere i bruciatori a gas?

Lavare regolarmente le parti smontabili con acqua calda e detergente. Pulire gli orifizi del gas e la candela di accensione con una spazzola morbida. Asciugare accuratamente prima di rimontare.

Cosa fare se una manopola del gas diventa dura da girare?

Ciò può indicare un problema al rubinetto. Far sostituire il rubinetto da un tecnico autorizzato del produttore.

MANUALE UTENTE PH 941MSTV (IX)HA HOTPOINT

Istruzioni per l'uso

PIANO

Sommario

Istruzioni per l'uso, 1

Avvertenze, 3

Assistenza, 7

Descrizione dell'apparecchio, 9

Installazione, 13

Avvio utilizzo, 17

Precauzioni e consigli, 18

Manutenzione e cura, 18

Anomalie e rimedi, 19

ES

Español

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e oli può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensì bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

ATTENZIONE: Se la superficie vetroceramica è incrinata, spegnere l'apparecchio per evitare la possibilità di scossa elettrica.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

ATTENZIONE: l'uso di protezioni del piano inappropriate può causare incidenti.

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una moderna cifra protegge il cliente da anni imprevisti riguardanti l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l'intervento entro 48 ore dalla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell'elettrodomestico non riparabile in loco. Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.
• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Assistenza

Comunicazione:

Descrizione dell'apparecchio

Vista d'insieme

1. Griglie di appoggio per recipienti di cottura
2. Bruciatori a gas
3. Piano cottura in vetroceramica
4. Spia di funzionamento del piano cottura in vetroceramica
5. Manopole di lavoro dei bruciatori a gas
6. Manopola di lavoro del piano cottura in vetroceramica
7. Candela di accensione dei bruciatori a gas
8. Dispositivo di sicurezza

La spia di funzionamento del piano cottura in vetroceramica si accende per qualsiasi posizione della manopola diversa da quella di spento. I bruciatori a gas sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare. Le manopole di lavoro dei bruciatori a gas e del piano cottura in vetroceramica servono per la regolazione della fiamma o della potenza. La candela di accensione dei bruciatori a gas permette l'accensione automatica del bruciatore prescelto. Il dispositivo di sicurezza, in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

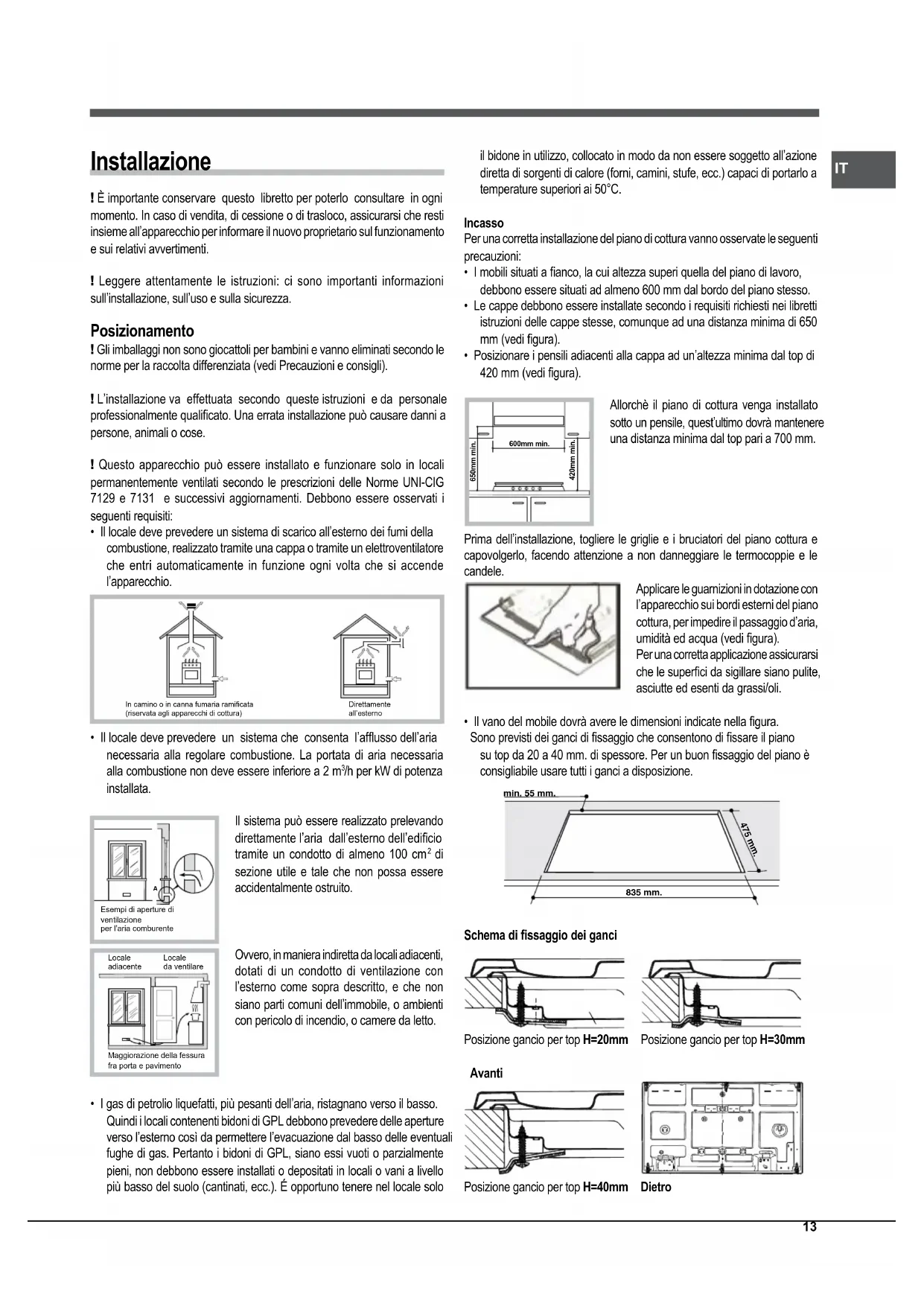

Posizionamento

Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. ! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti. Debbono essere osservati i seguenti requisiti: - Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio.

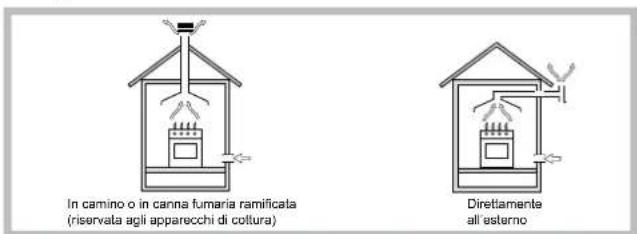

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m³ /h per kW di potenza installata.

Il sistema può essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100 cm² di sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da letto.

I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso l'esterno così da permettere l'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). È opportuno tenere nel locale solo

il bidone in utilizzato, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C .

Incasso

Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm (vedi figura).
• Posizione armadi pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm.

Prima dell'installazione, togliere le griglie e i bruciatori del piano cottura e capovolgerlo, facendo attenzione a non danneggiare le termocoppie e le candele.

Applicare le guarnizioni in dotazione con l'apparecchio sui bordi esterni del piano cottura, per impedire il passaggio di aria, umidità ed acqua (vedi figura).

Per una corretta applicazione, assicurarsi che le superfici da sigillare siano pulite, asciutte ed esenti da grassi/oli.

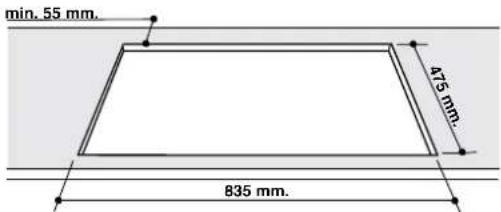

• Il vano del mobile dovrà avere le dimensioni indicate in figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm di spessore. Per un buon fissaggio del piano, è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci

Posizione gancio per top H=20mm

Posizione gancio per top H=30mm

Avanti

Posizione gancio per top H=40mm

Dietro

IT

! Usare i ganci contenuti nella "confezione accessori"

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm nella parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione, è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installazione sopra un forno da incasso senza ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita (vedi figure).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristica (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso, l'allaccio elettrico del piano e quello del forno devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristica.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• La presa abbia la messa a terra e sia a norma di legge;
• La presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristica;
• La tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristica;
• La presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-EN 12864 e successivi aggiornamenti.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo, sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad accensione avvenuta, assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Controllo Tenuta

! Ad installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. Togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7 mm, e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
3. Rimontare le parti eseguendo all'inverso le operazioni.
4. Al termine dell'operazione, sostituire la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore Tripla corona

1. Togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore è composto da due parti separate (vedi figure);
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1). I due ugelli hanno la stessa foratura.
3. Rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

• Regolazione aria primaria dei bruciatori. I bruciatori non necessitano di nessuna regolazione dell'aria primaria.
• Regolazione minimi
• Portare il rubinetto sulla posizione di minimo;

1. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
2. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
3. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo, aumentare la portata dei minimi stessi agendo sulla vite di regolazione.
4. Effettuata la regolazione, ripristinare i sigilli posti sui by-pass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo. ! Al termine dell'operazione, sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica. ! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso, un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttable Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. - 2012/19/CE e successive modificazioni.

Caratteristiche dei bruciatori ed ugelli

Tabella 1

Tabella 1					Gas Liquido Gas			Naturale
Bruciatore	Diametro (mm)	Potenza Termica kW (p.c.s.*)		By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata* g/h		Ugello 1/100 (mm)	Portata* l/h
		Nominate	Ridotta			***	**
Rapidò Ridotto (RR)	100	2.60	0.70	39	80	189	186	110 (Y)	248
Semi Rapidò (S)	75	1.65	0.40	28	64	120	118	96 (Z)	157
Ausiliario (A)	55	1.00	0.40	28	50	73	71	71 (X)	95
Tripla Corona (TC)	130	3.25	1.50	61	91	236	232	133 (Z)	309
Pressioni di alimentazione	Nominate (mbar) Minima (mbar) Massima (mbar)					28-302035	372545	201725

• A 15°C e 1013,25 mbar - gas secco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49.47 MJ/Kg Naturale P.C.S. = 37.78 MJ/m³

PH 941 MSTV/HA

Avvio e utilizzo

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato alla manopola corrispondente come segue:

Spento

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (corrispondente al simbolo "").

Consigli pratici per l'uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti. Utilizzare sempre recipienti a fondo piatto e con coperchio. - Al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore	Ø Diametro recipienti (cm)
Rapido Ridotto (RR)	24 - 26
Semi Rapido (S)	16 - 20
Auxiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26

Per identificare il tipo di bruciatore fare riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Vetroceramica

Questa zona di cottura è dotata di due elementi riscaldanti radianti, posizionati al di sotto del vetro. È possibile accendere solamente l'elemento circolare "A" o, per avere a disposizione una zona di cottura più grande, entrambi gli elementi "A" e "B". Per inserire la zona di cottura circolare "A" è sufficiente ruotare la manopola in senso orario posizionandola in una delle 12 posizioni di regolazione disponibili. Per inserire anche la zona di cottura "B" portarsi nella posizione 12 ed effettuare uno scatto fino alla posizione. Procedere quindi alla regolazione ruotando la manopola in senso antiorario fino a raggiungere uno dei 12 livelli di potenza desiderato.

La grafica disegnata individua la zona riscaldante, questa diventa rossa una volta accesa.

A. Zona di cottura circolare; B. Zona di cottura estensibile:

C. Spia di calore residuo: indica che la zona di cottura è ad una temperatura superiore a 60°C, anche quando l'elemento riscaldante è stato spento.

Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento del piano vetroceramica.

Consigli pratici per l'uso del vetroceramica

Pos.	Piastra radiante
0	Spento
1	Per sciogliere burro, cioccolata
2	Per riscaldare liquidi
3
4	Per creme e salse
5
6	Per cuocere alla temperatura di ebollizione
7
8	Arrostire (forte)
9
10	Per grandi lessi
11
12	Per friggere
	Inserimento di entrambhe le zone di cottura

Per ottenere le migliori prestazioni dal piano di cottura: - Adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

• Adoperare sempre pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile;

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse;
• Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza;
• Non lasciare mai una zona di cottura accesa senza pentola, poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti.

La colla utilizzata per la sigillatura del vetro può lasciare delle tracce di grasso. Vi consigliamo di eliminarle prima dell'uso dell'apparecchio, con un prodotto per pulizia non abrasivo. Durante le prime ore di utilizzazione, si può avvertire un odore di gomma, che sparirà rapidamente.

Precauzioni e consigli

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione "●" "N." quando l'apparecchio non è utilizzato.
• Non staccare la spina dalla presa di corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.
• Non chiudere il coperchio in vetro (se presente) con i bruciatori a gas o la piastra elettrica ancora caldi. Non lasciare accesa la piastra elettrica senza pentole. Non utilizzare pentole instabili o deformate.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere

smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

Evitare l'uso di detergenti abrasivi o corrosivi, quali smacchiatori e prodotti antiruggine, detersivi in polvere e spugne con superficie abrasiva: possono graffiare immediabilmente la superficie.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con carta assorbente da cucina.
• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo, avendo cura di eliminare le eventuali incrostazioni.
• Nei piani dotati di accensione automatica occorre procedere frequentemente ad un'accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• Prima di iniziare a cucinare, la superficie del piano in vetroceramica deve essere pulita usando un panno umido per rimuovere polvere o residui di cibi cotti precedentemente. La superficie del piano dovrà essere pulita regolarmente con una soluzione di acqua tiepida e detergente non abrasivo.
• L'acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare durante la pulizia. È inoltre opportuno asciugare eventuali trabocchi d'acqua.

Periodicamente sarà necessario usare dei prodotti specifici per la pulizia dei piani di cottura in vetroceramica. Dapprima togliere dal piano di cottura tutti i resti di vivande e spruzzi di grasso con un raschietto per la pulizia, per esempio CERA (non in dotazione).

Pulire il piano di cottura quando è tiepido; utilizzare un prodotto di pulizia adatto

(come quello della linea Solutions disponibile presso tutti i Centri Assistenza Tecnica) e carta da cucina, strofinare con un panno umido ed asciugare. Fogli di alluminio, oggetti in plastica o materiale sintetico, che si siano accidentalmente liquefatti, come pure lo zucchero o vivande ad alto contenuto zuccherino vanno eliminati immediatamente nella zona di cottura ancora calda con un raschietto.

Prodotti di pulizia specifici formano uno strato superficiale trasparente repellente allo sporco. Questo protegge anche la superficie da eventuali danni causati da vivande ad alto contenuto zuccherino. In nessun caso utilizzare spugne o prodotti abrasivi; anche detersivi chimicamente aggressivi come gli spray da forno o prodotti smacchianti vanno evitati.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare che i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se: - Non avete premuto a fondo la manopola. - Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza. - Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se: - Sono ostruiti i fori di fuoriuscita del gas. - Ci sono correnti d'aria nelle vicinanze del piano. - La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.
