BEDIENUNGSANLEITUNG PH 941MSTV (IX)HA HOTPOINT

Bedienungsanleitung,2

Hinweise,5

Kundendienst,8

Beschreibung Ihres Gerätes,11

Installation,48

Inbetriebsetzung und Gebrauch,52

Vorsichtsmaßregeln und Hinweise,53

Reinigung und Pflege,53

Störungen und Abhilefe,54

Nederlandsls

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

ZUR BEACHTUNG: Bei Gebrauch wird diese Gerät und alle zugänglichen Teile sehr heißt. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernenhalten. Das Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu playen. Reinigung- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführten werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Ole unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme/Brandherd mit Wasser loschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen halten.

ZUR BEACHTUNG: Soltte die Glaskeramitoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursachen.

NL BE

Belangrijk

Geben SieitteFolgendesan:

die Fehlerart
- das Gerätemodell (Mod.)
- die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

NL

BE

Service

U moet doorgeven:

Beschreibung Ihres Gerätes

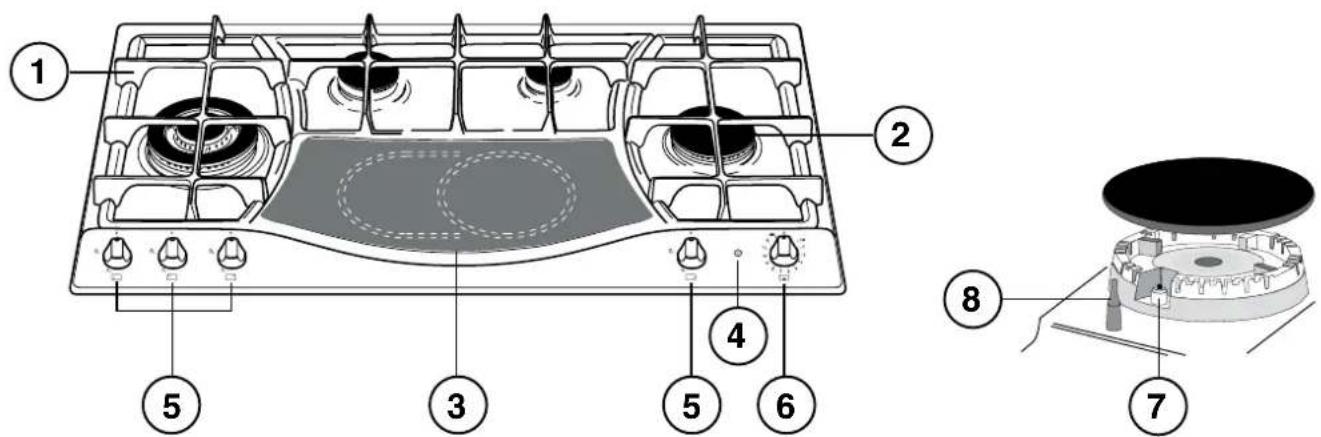

Geräteansicht

1. KOCHMULDENROSTE
2. GASBRENNER
3. GLASKERAMIK-KOCHFELD
4. Kontrolleuche GLASKERAMIK-KOCHFELD
5. Reglerknöpfé GASBRENNER
6. Reglerknöpfé GLASKERAMIK-KOCHFELD
7. GASBRENNER-ZUNDKERZE

8. SICHERHEITSVORRICHUNG

9. Betriebsanzeugeleuchte der GLASKERAMIK-KOCHFELD: Diese leuchtet, sobald der Reglerknopf in eine von der Position AUS abweichende Stellung gebracht wird.
   GASBRENNER: These weisen entsprechliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
   Reglerknöpfe für GASBRENNER und GLASKERAMIK-KOCHFELD: zur Regulierung der Flamme bzw. der Leistung.
   GASBRENNER-ZUNDKERZE: zur automatischen Zündung des gewählten Brenners.

10. SICHERHEITSVORRICHUNG: Diese spricht an, wenn die Flamme unversehens erlösen solte und unterbricht automatisch die Gaszufuhr.

NL BE

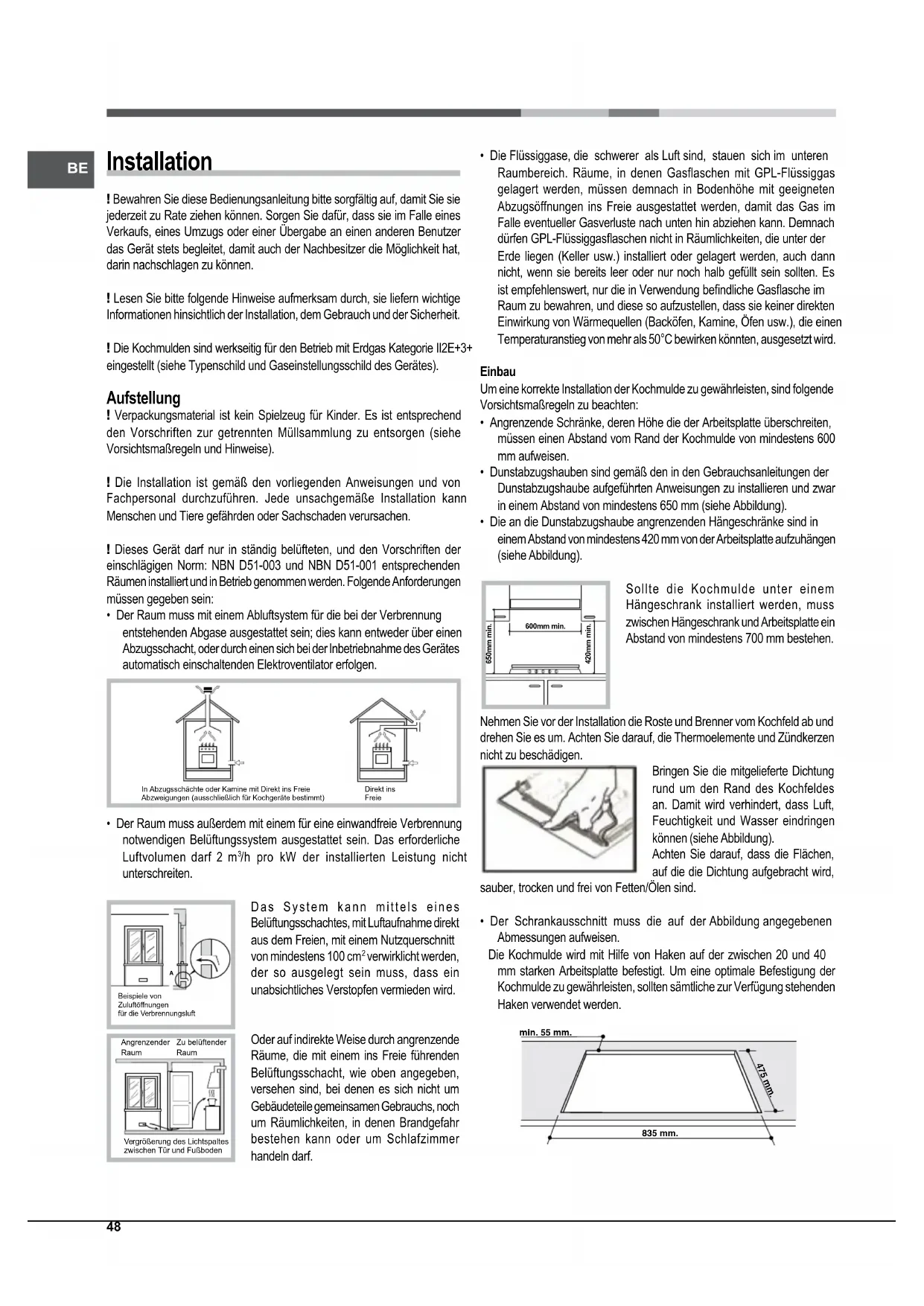

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf,damitSie sie jederzeit zu Rateziehen konnen.SorgenSie davon,dassie im Falle eines Verkaufs,eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerat stets begleitet,darimuch der Nachbesitzer die Mochigkeit hat, darin nachschlagen zu konnen.

! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

! Die Kochmulden sind werkseitig für den Betrieb mit Erdgas Kategorie II2E+3+ eingestellt (siehe Typenschild und Gaseinstellungsschild des Gerätes).

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.Eine unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
! Dieses Geratarf Nur in ständig belufteten,und den Vorschriften der einschlägigen Norm:NBN D51-003 und NBN D51-001 entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen mussengegeben sein:
- Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

In Abzugsschächte oder Kamine mit Direkt ins Freie Abweizungen (ausüchlich für Hochgeräte bestimmt)

Direkt ins Freie

• Der Raum muss außer dem mit einem für eine einwandfrei Verbrennung notwendigen Belüftungssystem ausgestellt sein. Das erforderliche Luftvolumen darf 2m^3 /h pro kW der installierten Leistung nicht untersuchen.

Das System kann mittels eines Belülfungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100cm^2 verwirklicht werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüfungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann oder um Schlafzimmer handeln darauf.

• Die Flüssiggase, die schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsoffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unter hem abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollenn. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50^ bewirken konnten, ausgesetzt wird.

Einbau

Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren undzar in einem Abstand von mindestens 650~mm (siehe Abbildung).
  Die an die Dunstabzugshaube angrenzenden Hangeschranke sind in einem Abstand von mindestens 420mm von der Arbeitsplatte aufzahngen (siehe Abbildung).

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700~mm bestehen.

Nehmen Sie vor der Installation die Roste und Brenner vom Kochfeld ab und drehen Sie es um. Achten Sie darauf, die Thermoelemente und Zündkerzen nicht zu beschädigen.

Bringen Sie die mitgelieferte Dichtung rund um den Rand des Kochfeldes an. Damit wird verhindert, dass Luft, Feuchtigkeit und Wasser eindringen konnen (siehe Abbildung).

Achten Sie darauf, dass die Flächen auf die die Dichtung aufgebracht wird,

sauber, trocken und frei von Fetten/Ölen sind.

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen.

Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollenn samtliche zur Verfugung stehenden Haken verwendet werden.

Haken-Befestigungsschema

Position der Haken fur Position der Haken fur Arbeitsplatten H=20mm Arbeitsplatten

Position der Haken fur Hintern Arbeitsplatten H = 40mm

! Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindeststand von 20 mm von der Kochmulenunterseite eingehalten werden.

Belüftung

Um eine einwandfrei Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen solle möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 mm verfügt (siehe Abbildungen).

Bei Installation über einem Einbaubackofen ohne Kühlsystem-Zwangsbelüfung müssen Ab- und Zuluftöffnungen vorgesehen werden, um eine geeignete Belüfung im Inner des Umbauschranks zu gewährleisten (siehe Abbildungen).

Elektrøanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wir die Kochmulde über einem Einbaubackofen installiert, müssen den Elektroanschluss der

Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe darüberstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlagigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

1 Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicherrass:

• Die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• Die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• Die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• Die Netzsteckdose mit dem Netzstecker kompatibel ist. Soltte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlangerungen und Mehrfachsteckdosen.

!Netzkabel und Steckdose müssen bei installmentem Gerät weniger zugänglich sein.
! Das Netzkabelarf nichtgebogenoder eingelektemtwerden.
! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtne jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Sollte dem nicht so sein, dann befolgen Sieitte die Anleitungen des Abschnitts "Anpassung an die verschiedene Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden.

Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Ariston-Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelformigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres (gemäß der Norm NBN D51-003)
• oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschauches vorzunehmen.
  Zwischen Gerat und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A.G.B.) zu installieren.

BE

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

! Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges

Anschlussrück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Muss das Anschlussrück verdrecht (in eine andere Richtung gedreht) werden, ist es absoluterlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussrück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schlauchen mit hermetischen Wänden

Bei dem Anschlussrück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schlüche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte sicher, dass der Inox-Schauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendeiner Stelle eingedrück wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gultigen inländischen Normen entsprechen.

Kontrolle auf Dichttheit

! Nach Abschluss der Installationsarbeiten überprüfen Sieitte alle Anschlussauf Dichtheit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedene Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmeldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab undziehen die Brenner aus ihren Sitzenhereus.
2. Schrauben Sie die Düssen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düssen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düssen").
3. Setzen Sie sãmtliche Teile in umgekehrer Reihenfolge wieder ein.
4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestillten Gasart.

Austausch der Düsen des Brenner mit Dreifachkrone

1. Die Kochfeldroste abnehmen und die Brenner aus ihren Sitzen herausnahmen. Die Brenner bestehen aus zweieparaten Teilen (siehe Abbildungen);
2. Die Dusen unter Zuhilfenahme eines 7 mm Steckschluss ausschrauben. Tauschen Sie die Dusen gegenüber die für die neue Gasart geeigneten Dusen (siehe Tabelle 1) aus. Die beiden Dusen haben die gleiche Bohrung.
3. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

- Einstellung der Brenner-Primäreluft
An den Brennern ist keine Primäreluftinstellung erforderlich.

• Minimumeinstellung
• Drehen Sie den Brenner auf Minimum;

1. Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innen oder damit der Gashahnstange befindliche Einstellschraube, bis eine keine, gleichmäßige Flamine erreicht wird.

2. Vergewissem Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.

3. Beiten mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestalten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschaube) erhöht werden.
4. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneuern.

! Bei Flüssiggasen muss die Einstellschaube ganz angezogen werden.
! Ersetzen Sie anschließlich das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unsere Kundendienstzentren erhältlich).
! Sollete der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden.

TYPENSCHILD
Elektrischer Anschluss	siehe Typenschild
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EWG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EWG vom 15/12/04 (elevtromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 2009/142/CEE vom 30.11.09 (Gas) und nachfolgenden Änderunge. - 2012/19/EC und nachfolgenden Änderunge.

Merkmale der Brenner und Dusen

BE

Tabelle 1					Flüssigas			Erdgas

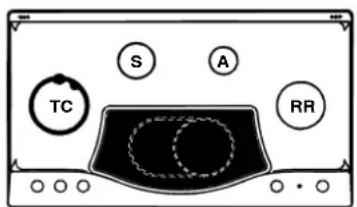

Brenner	Durch-messer(mm)	WärmeleistungkW (p.c.s.*)Nominal Reduziert		By-pass1/100(mm)	Düse1/100(mm)	Menge*g/h***	**	Düse1/100(mm)	Menge*I/hG20	G25
Reduzierter Starkbrenner (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248	288
Mittelstarker Brenner(S)	75	1.65	0.40	28	64	120	118	96(Z)	157	183
Hilfsbrenner(A)	55	1.00	0.40	28	50	73	71	71(X)	95	111
Drei Flammenkränze(TC)	130	3.25	1.50	61	91	236	232	133(Z)	309	360
Versorgungsrücke	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201725	252030

• Bie 15^ und 1013,25 mbar-Trockengas
  Propangas oberer Heizwert = 50,37 MJ/kg
  * Butan oberer Heizwert = 49,47 MJ/kg
  Erdgas G20 oberer Heizwert = 37,78 MJ/m³
  Erdgas G25 oberer Heizwert = 32,49MJ / m^3

PH 941 MSTV/HA

BE

Inbetriebsetzung und Gebrauch

! Auf jedem Reglerknopf ist gekennzeichnet, welche Gasflamme oder Elektroplatte* er entspricht.

Gasbrenner

Der gewährte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

AUS

Maximum

Minimum

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprchenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennem muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, hei wird. Es genugt nAMILich, auf den Reglerknopf zu drucken und hin dann gleichzeitig nach links zu drehen. Die hierbei erzeugten Funken bewirken die Zündung des Brenners. Nach der Zündung der Flamme ist noch ein ausreichender Druck auf den Reglerknopf beizubehalten, um die Aktivierung der Sicherheitsvorrichtung zu bewirken.

! Sollte der Brenner ungewöllterweise erlösen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutes Anzüden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("") gedreht.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgröße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kocht.

Brenner	Ø Kochgeschirrdurchmesser (cm)
Reduzierter Starkbrenner (RR)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14
Drei Flammenkränze (TC)	24 - 26

Zur Erkennung des Brennertyps verweisen wir auf die im Abschnitt „Eigenschaften der Brenner und Düsen" befindlichen Abbildungen.

Glaskeramik

These Kochzone ist mit zwei unter der Glaszone angebrachten Heizstrahlerelementen ausgestattet. Es besteht die Möglichkeit, daskreisfornige Heizelement "A" allein einzuschalten, oder, falls eine großere Kochzone erforderlich ist, auch beide Elemente "A" und B".Zum Einsatzlen der kreisfornigen Kochzone A"drehen Sie den Schalterknopf im Uhrzeigersinn auf eine der 12 möglichen Einstellungen. Um auch die Kochzone B"inzuschalten, drehen Sie den Schalterknopf auf Einstellung 12, und daraufhin eine Raste weiter auf Position chen Sie daraufhin

den Knopf auf eine der 12 Leistungsstufen, diejenige, die Sie einstellen möchten, zurück.

Der aufgedruckte Kreis kennzeichnet die Heizzone, die nach Einschalten glühend wird.

A. Kreisförmige Kochzone;
B. Vergroßerte Kochzone;
C. Restwärmeanzeige: Diese zeigt an, dass die Kochzone, auch wenn sie bereits ausgeschaltet wurde, noch heß ist, und eine Temperatur von mehr als 60^ übersteigt.

Bei jeder beliebigen Einstellung, abgesehen von der der Position "AUS", schaltet sich die Betriebsanzeigeleuchte ein.

Praktische Hinweise zum Einsatz der Glaskeramik-Kochzone*

Pos.	Strahlerplatte
0	Ausgeschaltet
1	Zum Schmelzen von Butter und Schokolade
2	Zum Aufwärmen von Milch, Wasser usw.
3
4	Für Cremesuppen und Saucen.
5
6	Zum Sieden.
7
8	Für Fleischbraten.
9
10	Für Suppenfleisch.
11
12	Zum Fritieren.
	Einschalten beider Kochfelder.

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Auf einem Glaskeramikkochfeld kann jeder Art von Kochgeschirr verwendet werden. Die Hauptsache ist, dass der Kochgeschirrboden perfect eben ist; Topfe und Pfannen mit einem stärkeren Boden gewährleisten eine bessere Hitzeverteilung;

• Benutzen Sie Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird;

• Stellen Sie sicher, dass die Geschirnböden stets sauber und trocken sind, damit ein optimaler Kontakt und eine lange Lebensdauer des Kochfeldes und des Kochgeschirrs gewährleistet wird;
• Benutzen Sie nicht dasselbe Kochgeschirr, das Sie für Gasherde einsetzen. Die äußert hohe Hitzekonzentration der Gasbrenner könnte

die Topfbödenichtverfommen,demnach wurdeneiEinsatz desselben Geschirrs aufGlaskeramik-Kochfeldern die gewünschten optimalen Ergebnisse niemals erreicht;

• Lassen Sie niemals eine Kochzone eingescheltet, wenn kein Topf darauf steht. Auf diese Weise wurde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben können.
  ! Der zum Abdachten des Glaskeramiks eingesetzte Leim konnte während der Lagerung Fettspuren auf dem Glas hinterlassen haben. Wir empfehlen Ohnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (keine Scheuermittel) zu entfernen. Während der ersten Betriebsstunden ist ein leichter Geruch verbrannten Gummis zu vernehmen. Dies wird sich nach kurzer Zeit geben.

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entwicken und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenn aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbauer gerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäß Belüftung um einen einwandfrei Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittem und Unwetten auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäß, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits Backofenteilen gelangen.
• Die zur Belüfung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissem Sie sich stets, dass sich die Reglerknöpfte auf der Position“●”/“○” befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie Stieltöffe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.

• Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

• Lassen Sie die Elektroplatteitte nicht eingeschaltet, wenn kein Kochgeschirr daraufeth.

• Gebrauchen SieitteibekeinunstabiesoderverformtesKochgeschirr.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) durfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentfemer, Rostentfemungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche der Kochmulde hoffnungslös beschädigten * 們 den, ist zu vermeiden.

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgerate.

• Zur tätiglichen Pflege genugt es, die Kochmulde mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
  Die abnehmbaren Teile müssen regelmäß mit warmem Wasser und Spülmittel gereinigt und von eventuellen Verkrustungen befrei werden.
• Bei den mit automatischer Zündung versehenen Kochmulden müssen die Spitzen der elektronischen Zündvorrichtungen möglich sorgfältig gereinigt werden, wobei zu kontrollieren ist, dass die Löscher der Flammenkranze nicht verstopft sind.
• Reinigen Sie das Kochfeld vor jedem Kochbeginn mit einem feuchten Tuch, um Staub oder alle Essensrechte zu beseitigen. Die Oberflächen des gesamtten Kochfeldes sind regelmäßig mit lauwärmer milder Spüllauge zu reinigen.
• Auf den Edelstahlteilen konnen Flecken hinterbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längerere Zeit darauf stehenbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspulden und trockenzureiben. Übergekochtes Wasser muss ebenfalls beseitigt werden.

BE

Glaskeramikfelder sollenn von Zeit zu Zeit auch mit einem entsprechenden, im Handel erhältlichen Spezialreiniger behandelt werden. Entfemen Sie zuerst samtliche Speisereste und Fettspritzer mit einem geeigneten Schaber, z.B. CERA (nicht mitgeliefert).

Reinigen Sie das Kochfeld, wenn es noch lauwarm ist, (beispelsweise das

Linie Solutions, welches in allen Kundendienst-Zentren der Firma Merloni Elettrodomestici erhältlich ist) verwenden Sie hierzu weiches Kuchenpapier und ein geeignetes Reinigungsmittel, reiben Sie es daraufhin mit einem feuchten Tuch nach und trocknen Sie es abschiede sorgfaltig ab. Versehentlich geschmolzene Alufolie, Plastikele oder Kunststoffe, sowie Zuckereste oder stark zuckerhaltige Speisereste müssen sofort mit einem Schaber von der noch heifen Kohzone entfern werden.

Spezialreiniger bilden eine durchsichtige Schutzschicht, die den Staub abstöh. Diese schützt die Oberfläche auch vor eventuellen Schäden, die durch stark zuckerhaltige Speisen verursacht werden konnten. Verwenden Sie absolut keine Scheuerschwämme oder sonstige Scheuermittel. Auch scharfe Reinigungsmittel wie Backofensprays oder Fleckenmittel sind zu vermeiden.

Wartung der Gashähne

Im Laufe der Zeit konnte der Gashahn blockieren oder sich nur schwer drehen halten. In einem solchen Fall ist der Hahn auszutauschen.

! Diese Arbeitarfurd nur durch einen vom Hersteller anerkannten Techniker durchgefuhrt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollenen eine Kontrollen vorab durchgeführt werden. Vergewissem Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufahr Ihr Anlage besteht, vor allem, ob der Gashauptthahn auch aufgedreht wurde.

Der Brenner zündet bzw. hält die Flamine nicht.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen der Gasbrenner verstopf sind;
• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
  Durchzug in Kochmuldennähe besteht;

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• der Reglerknopf auch bis zum Anschlag durchgehrück wurde;
• der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermöglichen;
• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopft sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrllieren Sie, ob:

• die Gasaustrittsöffnungen verstopf sind;
  Durchzug in Kochmuldennähe besteht;
• das Minimum korrekt eingestellt ist.

Das Kochgeschirr steht nicht safer.

Bitte kontrollieren Sie, ob:

• der Topboden auch vollständig eben ist;
• der Topf auch genau auf die Brennemitte gestellt wurde;
• die Kochmullenroste vertauscht wurden.

Het installeren

! De kabel mag nicht worden gebogen of samengedrukt.

Merkmale der Brenner und Dusen

Tabel 1 (Voor Belgie)

Brander	Doorsenee (mm)	Thermisch vermogen kW (p.c.s.*)		By-pass 1/100 (mm)	Straal. 1/100 (mm)	Bereik* g/h		Straal. 1/100 (mm)	Bereik* l/h
		Nominate Gereduc.				***	**		G20	G
Gereduceerd snel (RR)	100	2.60	0.70	39	80	189	186	110 (Y)	248	288
Half-snel (S)	75	1.65	0.40	28	64	120	118	96 (Z)	157	183
Saarbrander (A)	55	1.00	0.40	28	50	73	71	71 (X)	95	111
Drievoudige Ring (TC)	130	3.25	1.50	61	91	236	232	133 (Z)	309	360
Spanning van voeding	Nominate (mbar)					28-30	37		20	25
	Minimum (mbar)					20	25		15	15
	Maximum (mbar)					35	45		23	30
