Merk	Hotpoint
Model	PH 941MSTV (IX)HA
Producttype	Gas- en keramische kookplaat
Aantal gasbranders	4 (Snel Verkleind, Half Snel, Hulp, Drievoudige Kroon)
Keramische zone	1 stralingszone met dubbele kookzone (A en B)
Ontsteking	Automatisch door bougie voor de gasbranders
Gasveiligheid	Veiligheidsinrichting (thermokoppel) die de gastoevoer afsluit bij onopzettelijk uitgaan
Gasaansluiting	Aardgas (G20, G25) of LPG (Butaan/Propaan) afhankelijk van instelling
Elektrische aansluiting	230 V ~ 50 Hz, driefasige aansluiting met aarde
Totaal gasvermogen	8,5 kW (ca. afhankelijk van branders)
Keramisch vermogen	Niet gespecificeerd (schatting 1,2-2,0 kW)
Afmetingen van de kookplaat	Niet gespecificeerd (standaard inbouw 60 cm)
Gewicht	Niet gespecificeerd (schatting 8-12 kg)
Oppervlaktemateriaal	Keramisch (elektrische zone) en roestvrij staal (roosters en branders)
Onderhoud en reiniging	Reinigen met vochtige spons en niet-schurend schoonmaakmiddel; stoomreinigers vermijden; gebruik schraper voor hardnekkige resten
Veiligheidsinstructies	Niet onbeheerd achterlaten; uitschakelen bij scheur; kinderen op afstand houden; geen externe timer gebruiken
Aanpassing aan gastype	Vervangen van injectoren en afstellen van by-pass volgens tabel (Frankrijk/België/Luxemburg/Nederland)
Reserveonderdelen	Injectoren, by-pass, afdichtingen, kranen (vervanging door erkende technicus)
Repareerbaarheid	Technische interventie aanbevolen; niet zelf demonteren
Garantie	Niet gespecificeerd (standaard fabrikant)

Veelgestelde vragen - PH 941MSTV (IX)HA HOTPOINT

Hoe steekt u een gasbrander aan?

Druk de bijbehorende knop volledig in en draai deze tegen de klok in tot de maximale vermogensstand. Bij modellen met automatische ontsteking gaat de bougie aan. Houd 2-3 seconden ingedrukt als het veiligheidsapparaat aanwezig is.

Wat te doen als de vlam van de brander uitgaat?

Draai de knop naar de stopstand (●) en wacht minstens 1 minuut voordat u opnieuw aansteekt. Controleer of de gasopeningen niet verstopt zijn en of het thermokoppel schoon is.

Hoe reinigt u de keramische kookplaat?

Gebruik een specifiek product voor keramisch glas en een schraper voor aangebrande resten. Reinig wanneer het oppervlak lauw is. Vermijd schurende sponzen en stoomreinigers.

Kan ik koperen pannen gebruiken op de keramische zone?

Het wordt aanbevolen pannen met een vlakke en gladde bodem te gebruiken. Pannen die vervormd zijn door gasbranders kunnen de keramische plaat beschadigen.

Hoe verander ik het gastype (bijvoorbeeld van aardgas naar LPG)?

U moet de injectoren van de branders vervangen door die geschikt zijn voor het nieuwe gas (zie tabel in de handleiding). Stel ook de by-pass af voor de minimale vlam. Deze handeling moet door een professional worden uitgevoerd.

Wat betekent het indicatielampje voor restwarmte op de keramische zone?

Het indicatielampje (C) gaat branden wanneer de temperatuur van de kookzone hoger is dan 60°C, zelfs na uitschakeling. Raak de zone niet aan zolang het lampje brandt.

Wat is de minimale afstand tussen de kookplaat en een afzuigkap?

De afzuigkap moet op minimaal 650 mm van het kookoppervlak worden geïnstalleerd. Aangrenzende hoge kasten moeten minimaal 420 mm afstand hebben.

Kan ik een externe timer gebruiken om de kookplaat in te schakelen?

Nee, het apparaat is niet ontworpen om te worden ingeschakeld door een externe timer of een afstandsbedieningssysteem.

Hoe onderhoud ik de gasbranders?

Was de demonteerbare onderdelen regelmatig met heet water en afwasmiddel. Reinig de gasopeningen en de ontstekingsbougie met een zachte borstel. Droog grondig voordat u ze weer monteert.

Wat te doen als een gasknop moeilijk draait?

Dit kan wijzen op een probleem met de kraan. Laat de kraan vervangen door een erkende technicus van de fabrikant.

GEBRUIKSAANWIJZING PH 941MSTV (IX)HA HOTPOINT

Gebruiksaanwijzing, 2

Belangrijk, 6

Service, 8

Beschrijving van het apparaat, 12

Het installeren, 55

Starten en gebruik, 59

Voorzorgsmaatregelen en advies, 60

Onderhoud en verzorging, 60

Storingen en oplossingen, 61

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dicht bij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht zijn, of mits ze onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan. U moet NOOIT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat UIT te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: leg nooit voorwerpen op het kookoppervlak.

PAS OP: Als het oppervlak van de glaskeramische kookplaat gebarsten is, moet u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent. Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische plaat nog warm zijn.

Het apparaat is niet geschikt om te worden ingeschakeld met behulp van een externe timer of door een gescheiden afstandsbedieningssysteem.

PAS OP: het gebruik van ongeschikte kookplaatbeschermingen kan ongelukken veroorzaken.

Assistentie

Vermeld:

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Beschrijving van het apparaat

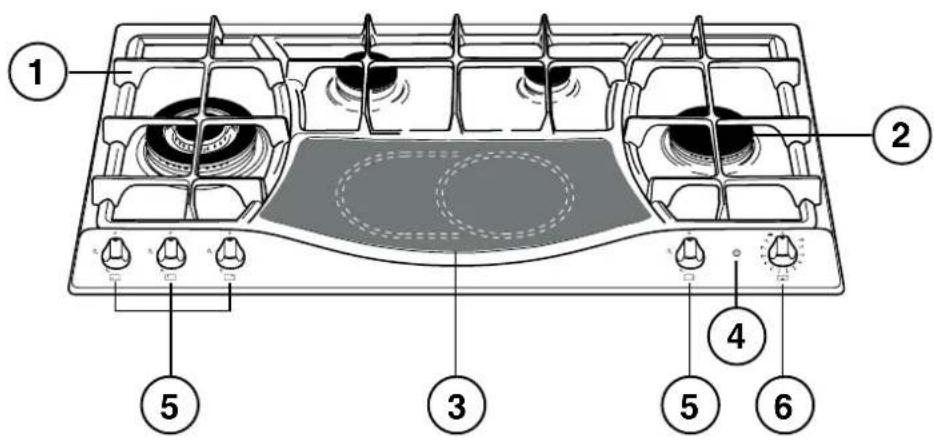

Algemeen aanzicht

1. Roosters voor pannen
2. GASBRANDERS
3. KERAMISCH KOOKPLAAT
4. Controlelampje KERAMISCH KOOKPLAAT
5. Knoppen voor het regelen van de GASBRANDERS
6. Knoppen voor het regelen van de KERAMISCH KOOKPLAAT
7. Bougie voor ontsteking van de GASBRANDERS
8. VEILIGHEIDSMECHANISME
9. Controlelampje KERAMISCH KOOKPLAAT: gaat aan als de knop niet op de stand 'uit' staat.
10. GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken. Knoppen van de GASBRANDERS en van de KERAMISCH KOOKPLAAT voor het regelen van de vlam of van het vermogen.
11. Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander. VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.

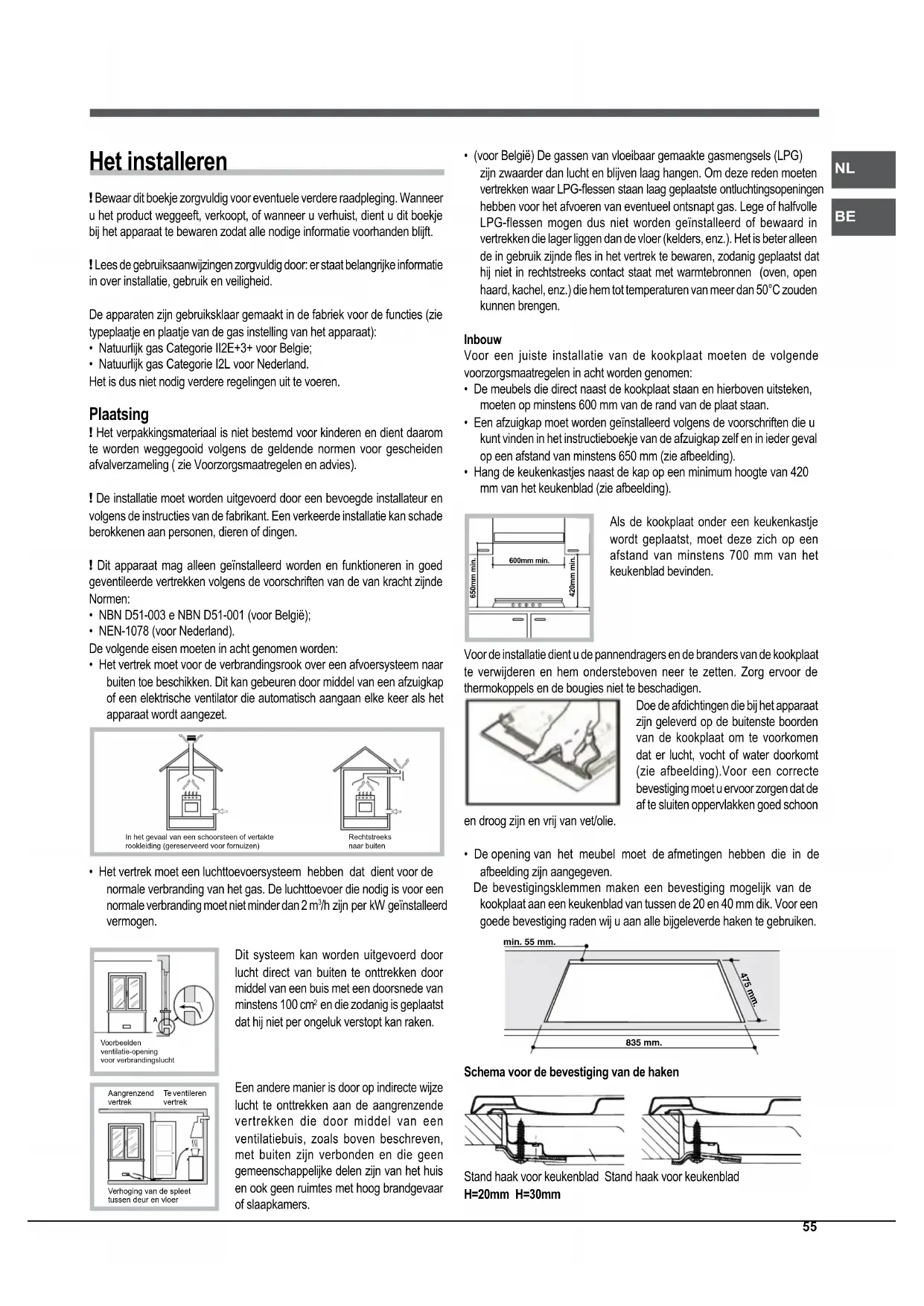

Installatie

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

De apparaten zijn gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje en plaatje van de gasinstelling van het apparaat):

• Natuurlijk gas Categorie II2E+3+ voor België;
• Natuurlijk gas Categorie I2L voor Nederland.

Het is dus niet nodig verdere regelingen uit te voeren.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies). ! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen. ! Dit apparaat mag alleen geïnstalleerd worden en functioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde normen: - NBN D51-003 en NBN D51-001 (voor België); - NEN-1078 (voor Nederland). De volgende eisen moeten in acht genomen worden: - Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaat elke keer als het apparaat wordt aangezet.

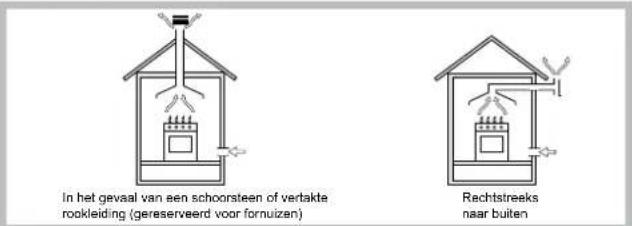

• Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet minder dan 2m³ /h zijn per kW geïnstalleerd vermogen.

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100cm² en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten zijn verbonden en die geen gemeenschappelijke delen hebben met het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

• (voor België) De gassen van vloeibaar gemaakte gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventuele ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus niet worden geïnstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is beter alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij niet in direct contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50°C zouden kunnen brengen.

Inbouw

Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap en in ieder geval op een afstand van minstens 650 mm (zie afbeelding).
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden.

Voor de installatie dient u de pannendragers en de branders van de kookplaat te verwijderen en hem ondersteboven neer te zetten. Zorg ervoor de thermokoppels en de bougies niet te beschadigen.

Doe de afdichtingen die bij het apparaat zijn geleverd op de buitenste boorden van de kookplaat om te voorkomen dat er lucht, vocht of water doorkomt (zie afbeelding). Voor een correcte bevestiging moet u ervoor zorgen dat de af te sluiten oppervlakken goed schoon

en droog zijn en vrij van vet/olie.

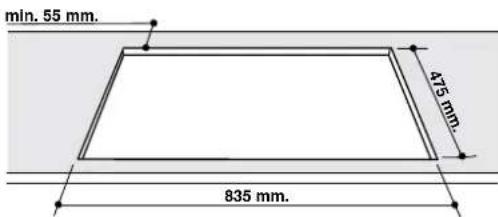

• De opening van het meubel moet afmetingen hebben die in de afbeelding zijn aangegeven.

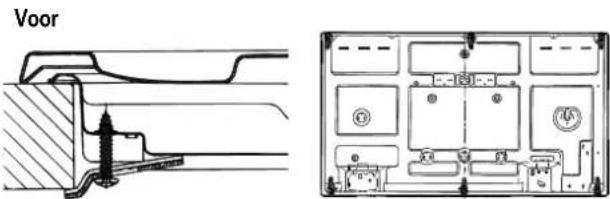

De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

Schema voor de bevestiging van de haken

Stand haak voor keukenblad Stand haak voor keukenblad

H=20mm H=30mm

Stand haak voor keukenblad Achter H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"

• Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van ten minste 45 × 560 mm (zie afbeeldingen).

Als de kookplaat wordt geïnstalleerd boven een inbouwoven die niet beschikt over een afkoelmechanisme met ventilator, moet de nodige ventilatie binnen het meubel worden bereikt door het creëren van openingen voor de toe- en afvoer van de lucht (zie afbeeldingen).

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven, moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventuele makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt aangesloten, moet u tussen het apparaat en het net een eenpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3 mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding

mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• Het stopcontact geaard is en voldoet aan de geldende normen;
• Het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• De spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• Het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). ! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (zie België) gaat u te werk zoals beschreven in de paragraaf "Aanpassing aan verschillende types gas".

Om het apparaat aan de gasbuizen aan te sluiten (12E+3+ voor België en 12L voor Nederland), dient men eerst de verbinder te monteren "R" (deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston). Tevens dient men zijn pakking op de verbinder "G", die er uit ziet als een "L", van de voedingsstructuur te monteren. De verbinder is gedraaid: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis (zie België volgens de normen NBN D51-003)
• of met een flexibele buis van roestvrij staal die in de muur zit en voortgezet wordt met een bedradingsverbinder.

Daarbij dient het apparaat uitgerust te zijn met een gaskraantje (voor België A.G.B.) dat gemakkelijk draaibaar dient te zijn. Voor Nederland dient dit gaskraantje aan de huidige nationale normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat niet beweegt.

Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden, is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De inwerkingstelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden, moet u controleren dat de flexibele metalen buis niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

Nadat het installeren heeft plaatsgevonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor België)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:

1. Verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.
2. Schroef de straalpijpjes los met een steeksleutel van 7 mm en vervang ze met de straalpijpjes geschikt voor het nieuwe type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").
3. Zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken, verkrijgbaar bij onze Technische Service Centers.

Vervanging van de sproeiers op de brander met drievoudige vlammenkroon

1. Verwijder de roosters en branders van hun plaats. De brander bestaat uit twee afzonderlijke delen (zie afbeeldingen).
2. Schroef de sproeiers los met een steeksleutel van 7 mm. Vervang de sproeiers met degene die geschikt zijn voor het nieuwe type gas (zie tabel 1). De twee sproeiers hebben dezelfde gaten.
3. Zet de onderdelen weer op hun plaats door de handelingen omgekeerd uit te voeren t.o.v. hierboven.

Regelen primaire lucht van de straalpijpjes (voor België)

De branders hebben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand (voor België)
• Zet het kraantje op de minimumstand;

1. Verwijder de knop en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine, regelmatige vlam bereikt.
2. Controleer of de brander aanblijft als u de knop snel van hoog naar laag draait.
3. Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem niet werkt als de branders op de minimumstand staan, moet u het minimum verhogen door aan de stelschroef te draaien.
4. Als de regeling voltooid is, moet u de zegels op de bypass-schroefjes weer op hun plaats brengen met zegellak of dergelijk materiaal.

! Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling vervangen met het etiket dat correspondeert met het nieuwe gas, verkrijgbaar bij onze Technische Service Centers.

! Als de gasdruk van het gebruikte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijke normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EEG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibility) enaaropvolgende wijzigingen - 93/68/EEG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EEG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2012/19/EC enaaropvolgende wijzigingen.

Tabel 1 (Voor Nederland)

Brander	Doorsenee (mm)	Thermisch vermogen kW (p.c.s.*)		Straal. 1/100 (mm)	Bereik* I/h G25
		Nominate	Gereduc.
Gereduceerd snel (RR)	100	2.60	0.70	110 (Y)	288
Half-snel (S)	75	1.65	0.40	96 (Z)	183
Saarbrander (A)	55	1.00	0.40	71 (X)	111
Drievoudige Ring (TC)	130	3.25	1.50	133 (Z)	360
Spanning van voeding	Nominate (mbar)				25
	Minimum (mbar)				20
	Maximum (mbar)				30

• Met 15°C en 1013,25 mbar-droog gas P.C.S. Propaangas = 50,37 MJ/kg * P.C.S. Butangas = 49,47 MJ/kg P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³ P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

PH 941 MSTV /HA

Starten en gebruik

! Op de knop staat aangegeven waar de gasbrander of de elektrische plaat* zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

• Uit

Maximum

Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en tegen de klok in te draaien tot u het maximum vermogen heeft bereikt. In de uitvoeringen die voorzien zijn van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt houden totdat het element dat automatisch de vlam ontstoken houdt, warm wordt.

Druk de knop in en draai hem tegelijkertijd tegen de klok in: zo steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het veiligheidssysteem geactiveerd kan worden.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool ).

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.
• Gebruik alleen pannen met een platte bodem en met een deksel erop.
• Draai de knop op het minimum zodra het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Gereduceerd snel (RR)	24 - 26
Half-snel (S)	16 - 20
Spaarbrander (A)	10 - 14
Drievoudige Ring (TC)	24 - 26

Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Keramisch kookvlak

Deze kookzone is voorzien van stralingselementen met dubbele diameter onder het glas. Het is mogelijk alleen het ronde gedeelte "A" in te schakelen of, om een grotere kookzone te krijgen, beide gedeelten "A" en "B". Voor het inschakelen van de ronde zone "A" draait u de knop met de klok mee en zet hem op een van de 12 posities. Voor het inschakelen van ook zone "B" zet u de knop op positie 12 en dan nog een stapje verder tot aan de positie. Vervolgens draait u de knop tegen de klok in tot op het gewenste warmteniveau, gekozen uit de 12 posities.

De tekening geeft de warmtezone aan, die rood wordt als hij is ingeschakeld.

A. Ronde kookzone; B. Uitgebreide kookzone; C. Controlelampje overgebleven warmte: dit geeft aan dat de kookzone warmer is dan 60°C, ook nadat hij is uitgeschakeld.

Het controlelampje gaat aan bij elke positie van de knop, behalve de "uit"-positie.

Praktisch advies voor het gebruik van het keramisch kookvlak

Pos.	Stralingsplaat
0	Uit.
1	Boter, chocolade smelten.
2	Opwarmen vloeistoffen.
3
4	Via en sausen.
5
6	Aan de kook brengen.
7
8	Braadstukken.
9
10	Groot stoofvlees.
11
12	Bakken.
	Inschakeling van beiden kookzones.

Onthoud het volgende voor het beste rendement:

Op het keramische kookvlak kunt u alle soorten pannen gebruiken. Het belangrijkste is dat de bodem perfect plat is: pannen met een dikke bodem verdelen de warmte het beste.

• Gebruik pannen die de kookzone geheel bedekken, zodat u alle beschikbare warmte gebruikt.

• Let erop dat de bodem van de pan schoon en droog is voor goed contact en een lange levensduur van het kookvlak en van de pannen zelf.
• Gebruik geen pannen die op een gasfornuis zijn gebruikt. De hitte van de branders kan de bodem vervormd hebben en zo krijgt u niet het gewenste resultaat op het keramische kookvlak.
• Laat nooit een kookzone aan staan zonder een pan erop, aangezien de verhitting, die snel het maximum niveau bereikt, de verwarmingselementen kan beschadigen.

! De lijm die gebruikt is voor het verzegelen van het glas kan vetsporen nalaten. Verwijder deze voor het gebruik van het apparaat met een niet-schurend schoonmaakmiddel. Gedurende de eerste uren van gebruik kan zich een rubberachtige geur ontwikkelen, die snel verdwijnt.

NL

BE

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3. Gasfornuizen hebben voor een goede werking behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer of de kappen in de stand "●"/"○" staan als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.
• Maak de oven niet schoon en voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie te proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Richt de handvatten van de pannen altijd naar de binnenzijde van de kookplaat, zodat u er niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (indien aanwezig) niet omlaag als de gasbranders of de elektrische platen nog warm zijn.
• Laat de elektrische plaat niet werken als er geen pannen op staan.
• Gebruik geen instabiele of vervormde pannen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is niet geschikt om te worden ingeschakeld met behulp van een externe timer of door een afstandsbedieningssysteem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EC over verwijdering van elektrische en elektronische apparatuur (WEEE) vereist dat oude huishoudelijke elektrische apparaten niet mogen worden verwijderd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw

verplichting dat, wanneer u het apparaat verwijdert, het apparaat apart moet worden ingezameld.

Consumenten kunnen contact opnemen met de lokale autoriteiten voor informatie over de juiste wijze van verwijdering van hun oude apparaat.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

• Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• De vlamverspreiders moeten regelmatig in een warm sopje worden gewassen zodat eventuele etensresten makkelijker kunnen worden verwijderd.
• Bij kookplaten die zijn voorzien van een automatische ontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moet u controleren dat de gaatjes van de vlamverspreiders niet verstopt zijn.
• Maak het oppervlak van het fornuis schoon voordat u gaat koken; gebruik een vochtige doek voor het verwijderen van stof en gemorst eten. Het oppervlak moet regelmatig worden schoongemaakt met een sop, geen schuurmiddelen.
• Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.

Af en toe zal het noodzakelijk zijn speciale producten voor keramiek te gebruiken. Verwijder eerst alle etensresten en vetspetters met een schrapertje, b.v. CERA (niet bijgeleverd).

Maak het kookvlak schoon als het nog lauw is (zoals die van de Solutions lijn, verkrijgbaar bij alle Service Centers van Merloni Elettrodomestici

huishoudapparatuur) en gebruik keukenpapier met een hiervoor geschikt schoonmaakmiddel. Wrijf met een vochtige doek en droog. Aluminiumfolie, plastic of synthetisch materiaal, zowel als suiker of suikerhoudende etenswaren die per ongeluk gesmolten zijn, moeten onmiddellijk verwijderd worden met een schrapertje als de zone nog lauw is.

Speciale schoonmaakmiddelen vormen een doorzichtig beschermend laagje. Dit beschermt ook tegen schade door suikerhoudend voedsel. Gebruik in geen geval schuursponzen of schuurmiddelen, en ook geen chemisch agressieve middelen zoals ovenspray of ontvlekkingsmiddelen.

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Storingen en oplossingen

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt, dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

De brander gaat niet aan of de vlam is niet gelijkmatig.

Heeft u gecontroleerd of:

• De openingen van de vlamverspreiders niet verstopt zijn.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het niet tocht dicht bij het kookvlak.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

Heeft u gecontroleerd of:

U de knop goed heeft ingedrukt. - U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme. - De gaten van de vlamverspreiders bij het veiligheidsmechanisme niet verstopt zijn.

De brander blijft niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders niet verstopt zijn.
• Het tocht niet dicht bij het kookvlak.
• De minimumstand is niet goed ingesteld.

De pannen zijn wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters verschoven zijn.
