Type de produit	Ouvre-porte de garage
Marque	LIFT-MASTER
Modèle	041D17391 (compatible 041D1624-1, 041D8006-1)
Alimentation	Secteur 120 V CA avec batterie de secours (en option)
Type de transmission	Courroie ou chaîne (selon modèle)
Commande	Télécommande et boutons poussoirs
Programmation de la course	Réglage des positions d'ouverture et de fermeture
Système d'inversion de sécurité	Capteurs photovoltaïques, arrêt et remontée en cas d'obstacle
Test de sécurité	Mensuel obligatoire avec un objet de 3,8 cm
Éclairage	Lampe intégrée
Matériau du rail	Acier
Poids approximatif	12 kg (estimation)
Dimensions du boîtier moteur	Environ 30 x 20 x 15 cm (estimation)
Entretien	Vérification mensuelle des capteurs et du système d'inversion
Pièces détachées disponibles	Ensemble moteur, pignon, courroie/chaîne, lentille, carte logique
Réparabilité	Remplacement du moteur et des composants électroniques possible

FOIRE AUX QUESTIONS - 041D17391 LIFT-MASTER

Comment programmer les positions d'ouverture et de fermeture ?

Appuyez sur le bouton de réglage jusqu'à ce que le bouton UP clignote. Utilisez UP et DOWN pour positionner la porte, puis appuyez sur réglage pour confirmer. Répétez pour la position DOWN. Terminez en appuyant sur UP puis DOWN.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 3,8 cm d'épaisseur au sol sous la porte. Fermez la porte avec la télécommande. La porte doit remonter au contact de l'obstacle. Testez mensuellement.

Que faire si l'éclairage clignote 5 fois pendant la programmation ?

Cela indique un délai de programmation expiré. Recommencez la procédure de programmation de la course sans interruption.

Que faire si l'éclairage clignote 10 fois pendant la programmation ?

Les capteurs d'inversion de sécurité sont mal alignés ou obstrués. Alignez-les et dégagez-les, puis effectuez un cycle complet d'ouverture/fermeture.

Comment changer l'ensemble moteur ?

Débranchez l'alimentation et la batterie. Retirez la lentille, déconnectez les fils, retirez le panneau d'extrémité et la carte logique, puis retirez l'ensemble moteur. Fixez le nouveau et reconnectez.

Quelle est la procédure pour régler la tension de la courroie/chaîne ?

Pour une chaîne avec chariot type A, desserrez l'écrou pour que la chaîne soit à 6 mm au-dessus du rail. Pour type B, serrez à 13 mm. Pour courroie, serrez jusqu'à ce que le desserrage soit presque impossible à 3,18 cm.

Comment déconnecter la batterie de secours ?

Débranchez d'abord l'alimentation secteur, puis déconnectez la batterie en retirant les connecteurs. Assurez-vous que la porte est fermée avant toute intervention.

Puis-je utiliser une télécommande si un capteur d'inversion est obstrué ?

Non. L'ouvre-porte ne se fermera pas si le témoin DEL d'un capteur est allumé, indiquant un mauvais alignement ou obstruction. Alignez les capteurs d'abord.

Comment désengager la porte en cas d'urgence ?

Tirez sur la poignée de déverrouillage d'urgence pour désengager le chariot. Vous pourrez alors ouvrir la porte manuellement. Rebranchez ensuite l'alimentation.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tourne-écrou magnétique de 1/4 po, pinces à bec long, tourne-écrou et manchon magnétique à arbre long de 5/16 po, et un tournevis à lame plate.

MODE D'EMPLOI 041D17391 LIFT-MASTER

Modeles 041D1739-1, 041D1624-1 et 041D8006-1

Les illustrations de ce mode d'emploi ne servent qu'à titre de référence. Notre appareil peut avoir un aspect différent.

Outils requis :

Tourne-écrou magnétique de 1/4 de po - Pinces à bec long - Tourne-écrou et manchon magnétique à arbre long de 5/16 de po - Tournevis à lame plate

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT :

• Débrancher l'alimentation batterie et l'alimentation secteur AVANT TOUTE réparation ou maintenance.

Attention

La porte du garage DOIT être en position complètement fermée pendant l'installation.

Munissez-vous TOUJOURS de gants de protection et de protection pour les yeux quand vous travaillez sur une pile électrique ou sur un compartiment de batterie.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Installation

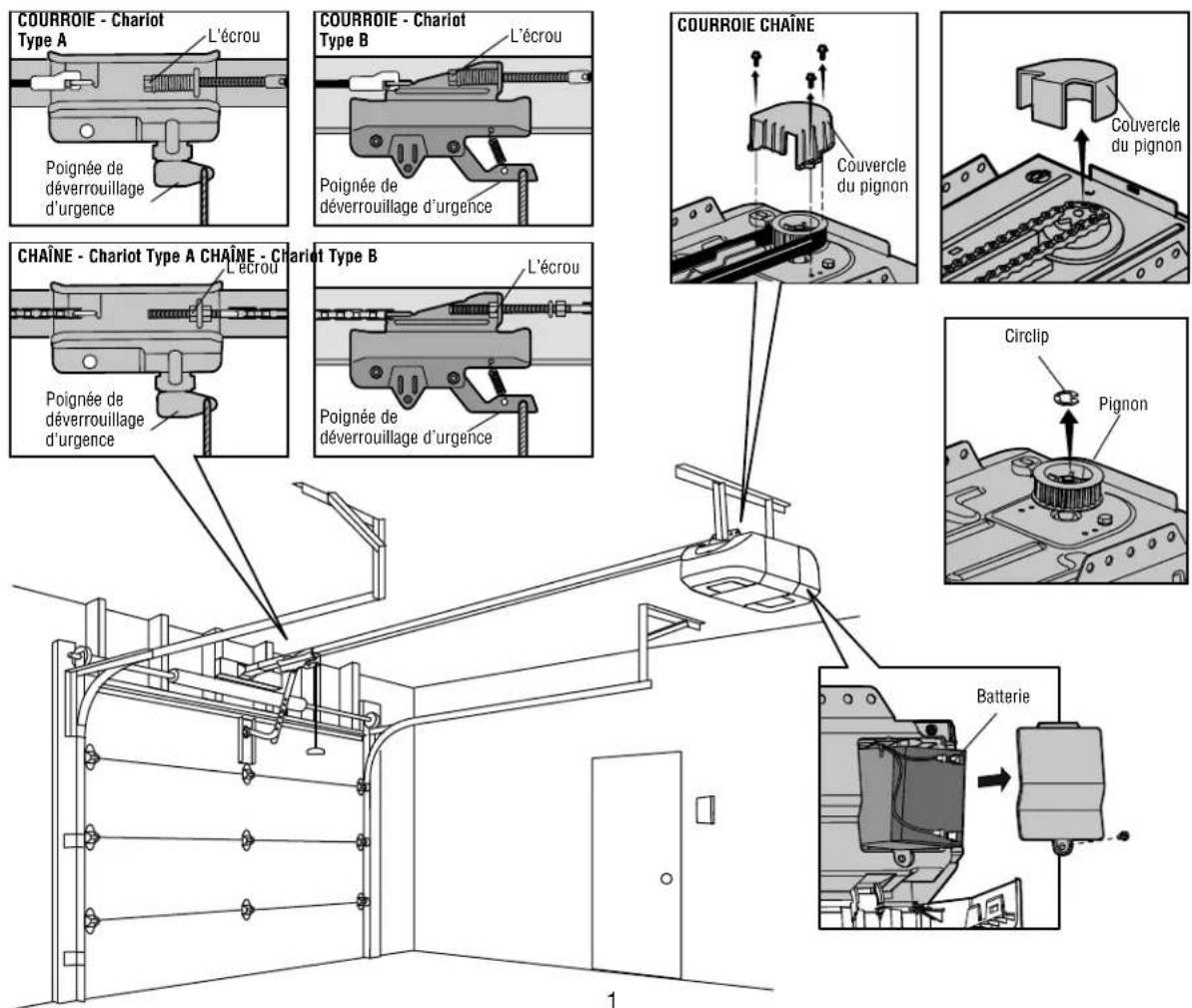

1. Fermez la porte de garage. Débranchez l'ouvre-porte de garage. Déconnectez la batterie (s'il y a lieu).
2. Désengager la porte en tirant sur la poignée de déverrouillage d'urgence. Relacher la chaîne/tenue de chaîne en desserrant l'écrou.
3. Pour la courroie, retirer le couvercle du pignon en enlevant les vis. Enlever la courroie du pignon. Pour la chaîne, retirer le couvercle du pignon en serrant les côtés puis en tirant vers le haut. Enlever la chaîne du pignon.
4. Utilisez un tournevis plat pour retirer le circlip de l'arbre du moteur, puis retirer le pignon de l'arbre du moteur (mettre de côté le pignon et le circlip en vue de les remettre en place plus tard).

Installation

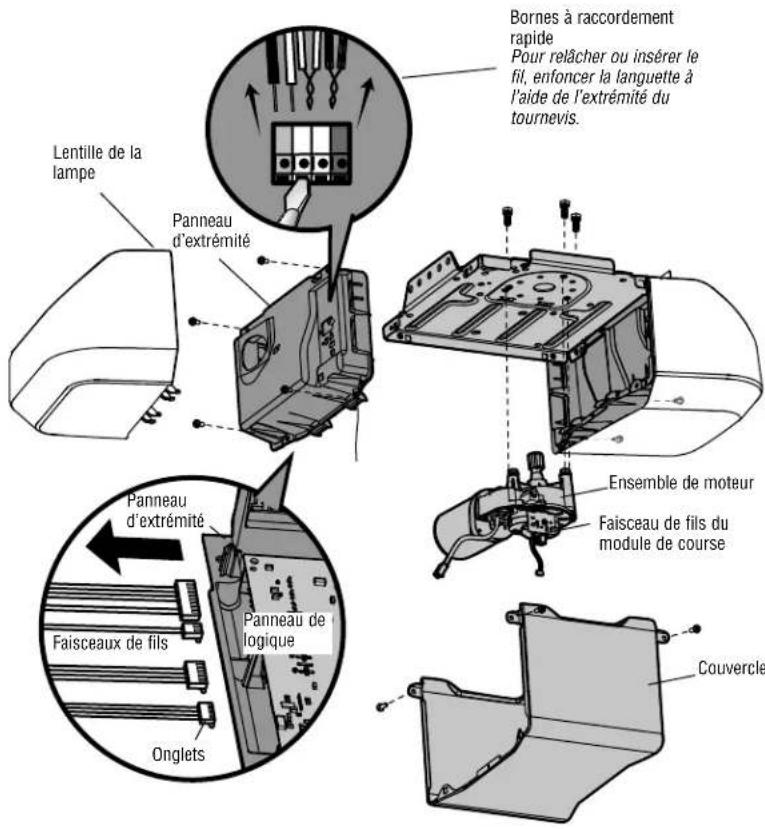

1. Démontage de l'ouvre-porte de garage :

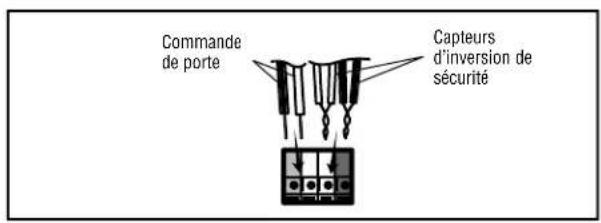

Retirer la lentille de la lampe (s'il y a lieu). - Déconnecter tous les fils des bornes à raccordement rapide sur la carte logique. Retirer le panneau d'extrémité et la carte logique. - Déconnecter tous les faisceaux de fils de la carte logique. - Retirer le couvercle. Retirer l'ensemble de moteur du châssis.

Retirer le faisceau de fils du module de course sur l'ancien ensemble de moteur. Mettre au rebut l'ancien ensemble de moteur.

1. Remontage de l'ouvre-porte de garage :

Fixer l'ensemble de moteur neuf au châssis. (Si des vis sont fournies avec l'ensemble de moteur neuf, les utiliser. Sinon, se servir des vis de l'ancien ensemble de moteur.)

Raccorder le faisceau de fils de l'ancien module de course au module de l'ensemble de moteur neuf. Raccorder tous les faisceaux de fils à la carte logique, (s'assurer que les pattes des faisceaux de fils font face au panneau d'extrémité et non pas à la carte logique). - Remettre le couvercle en place et le panneau d'extrémité. Raccorder les fils aux bornes à raccordement rapide. - Remettre la lentille en place sur la lampe. - Rattacher le pignon et utiliser la bague d'arrêt pour tenir le pignon en place. - Remettre la courroie/chaîne sur le pignon. - Remettre en place le couvercle du logement des pignons.

1. Réengager la porte. REMARQUE: S'assurer que le chariot intérieur s'engage sur le chariot extérieur.
2. Réglement de tension de la courroie/chaîne :

Pour chaînes avec chariot de type A, desserrer l'écrou de façon à ce que la chaîne se trouve à 6 mm (1/4 de po) au-dessus de la base du rail, à mi-chemin de ce dernier. Pour chaînes avec chariot de type B, resserrer l'écrou de façon à ce que la chaîne se trouve à 13 mm (1/2 de po) au-dessus de la base du rail, à mi-chemin de ce dernier. Pour courroies avec chariot de type A ou B, serrer l'écrou jusqu'à ce que le desserrage soit aussi presque impossible de 3,18 cm (1 1/4 de po).

1. Connecter l'alimentation.

Passez à la phase RéGLAGES.

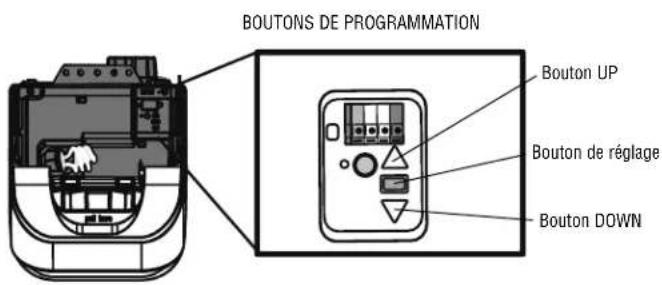

Programmation de la COURSE

Votre ouvre-porte de garage est conçue avec des commandes électroniques pour faciliter l'installation et des réglages faciles. Les réglages vous permettent de programmer où la porte s'arrête en plein air (UP) et fermeture (DOWN). Les contrôles électroniques détectent la quantité de force nécessaire pour ouvrir et fermer la porte. La force est ajustée automatiquement lorsque vous programmez la course et ne peut pas être changée.

Réglage de la position UP :

1. Appuyer sur le bouton de réglage et le maintenir enfoncé jusqu'à ce que le bouton UP commence à clignoter ou qu'un bip se fasse entendre.
2. Appuyer sur le bouton UP et le maintenir enfoncé jusqu'à ce que la porte soit à la position d'ouverture désirée.

REMARQUE: On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.

1. Une fois que la porte est dans la position d'ouverture désirée, appuyer sur le bouton de réglage et le relacher. L'éclairage de l'ouvre-porte de garage clignotera deux fois et le bouton DOWN commencera à clignoter.

Réglage de la position DOWN :

1. Appuyer sur le bouton DOWN et le maintenir enfoncé jusqu'à ce que la porte soit à la position de fermeture désirée. REMARQUE: On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.
2. Une fois que la porte est dans la position de fermeture désirée, appuyer sur le bouton de réglage et le relâcher. L'éclairage de l'ouvre-porte de garage clignotera deux fois et le bouton UP commencera à clignoter.
3. Appuyer et relacher le bouton UP. Lorsque la porte se déplace à la position d'ouverture programmée, le bouton DOWN commencera à clignoter.
4. Appuyer et relacher le bouton DOWN. La porte se déplacera jusqu'à la position de fermeture programmée. La programmation est terminée.
5. Si l'éclairage de l'ouvre-porte de garage clignote 5 fois au cours des étapes de programmation de la course, le délai de programmation a expiré. Si l'éclairage de l'ouvre-porte de garage clignote 10 fois au cours des étapes de programmation de la course, les capteurs d'inversion de sécurité sont mal alignés ou obstrués. Lorsque les capteurs sont alignés et dégagés, effectuer un cycle d'ouverture et de fermeture complet de la porte en utilisant la télécommande ou les boutons UP et DOWN. La programmation est terminée si on ne parvient pas à actionner la porte, répéter les étapes de la programmation de la course.

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSEES ou TUEES par une porte de garage qui se referme.

• Le système d'inversion de sécurité DOIT être testé chaque mois.
• Après avoir effectué quelque réglage que ce soit, on DOIT faire l'essai du système d'inversion de sécurité. La porte de garage DOIT remonter au contact d'un objet d'une hauteur de 3,8 cm (1-1/2 de po) (ou un 2 x 4 posé à plat) sur le sol.

Attention

Afin d'éviter d'endommager un véhicule, assurez-vous que la porte entièrement ouverte offre un espace libre suffisant.

ESSAI du système d'inversion de sécurité

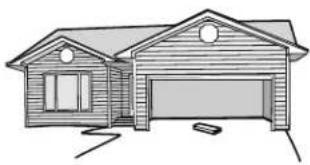

1. La porte étant entièrement ouverte, placer une planche de 3,8 cm (1-1/2 de po) d'épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage.

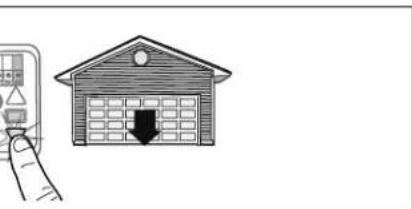

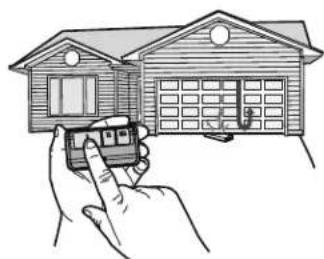

2. Appuyer sur le bouton-poussoir de la télécommande pour fermer la porte. La porte DOIT remonter quand elle entre en contact avec la planche.

Si la porte s'arrête et ne remonte pas en raison de l'obstruction, sa course doit être ajustée (consulter la Programmation de la course).

Répéter l'essai. Lorsque la porte remonte au contact de la planche de 3,8 cm (1-1/2 de po), retirer la planche et ouvrir-fermer la porte 3 ou 4 fois afin de vérifier le réglage.

Si l'essai échoue encore, appeler un technicien formé en systèmes de porte.

Avertissement

Sans un systeme d'inversion de securite bien installedes personnes (plus particulierement les petits enfants) pourraient etre GRIEVEMENT BLESSEES ou TUEEES par une portede garage qui se refere. Le système d'inversion de sécurité DOIT est testé chaque mois. - Àprouváeffectuéquelreglagequece soit, ondOITfaire l'essai du système d'inversion de sécurité. La portedo garagDOIT remonter au contact d'un objet d'une hauteur de 3,8cm (1-1/2de po)(ou un 2× 4 poséa plat) sur le sol.

ESSAI du système protector®

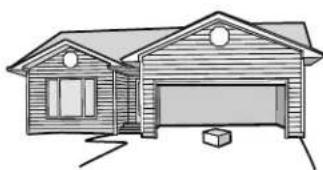

1. Ouvrir la porte. Placer un obstacle dans la trajectoire de la porte en mouvement.
2. Appuyer sur le bouton-poussoir de la télécommande pour fermer la porte. La porte ne se déplacera pas plus de 2,5 cm (1 po) et l'éclairage de l'ouvre-porte de garage clignotera 10 fois.

L'ouvre-porte de garage ne se fermera pas à l'aide d'une télécommande si le témoin DEL d'un des deux capteurs d'inversion est allumé (ce qui avertit que le détecteur est mal aligné ou obstrué).

Si l'ouvre-porte de garage ferme la porte lorsque le capteur d'inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 15 cm (6 po) du sol), appeler un technicien formé en systèmes de porte.

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSEES ou TUEES par une porte de garage qui se referme.
