050ACTBMC - Ouvre-porte de garage LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ouvre-porte de garage
Marque	LIFT-MASTER
Modèle	050ACTBMC
Alimentation	120 V CA, 60 Hz
Puissance moteur	1/2 HP (environ 373 W)
Type d'entraînement	Courroie
Fréquence de la télécommande	390 MHz
Batterie de secours	12 V, 2.5 Ah (intégrée)
Poids	Environ 12 kg
Dimensions (L × H × P)	340 × 240 × 140 mm
Matériau	Métal et plastique
Fonctions principales	Ouverture/fermeture automatique, système d'inversion de sécurité, détection d'obstacle, programmation des télécommandes, compatibilité myQ
Entretien	Nettoyer les capteurs, vérifier les câbles, tester mensuellement le système d'inversion
Sécurité	Protector System®, inversion de sécurité, arrêt d'urgence
Pièces détachées disponibles	Télécommandes, capteurs, carte mère, batterie
Garantie	2 ans
Informations générales	Fabriqué aux États-Unis, conforme aux normes UL

FOIRE AUX QUESTIONS - 050ACTBMC LIFT-MASTER

Comment installer la nouvelle carte mère du récepteur ?

Débranchez l'alimentation, retirez la lentille de lampe, déconnectez les fils et faisceaux, retirez l'ancienne carte mère, puis installez la nouvelle en reconnectant les fils et en fixant les vis. Consultez la notice pour les détails.

Comment programmer une télécommande ?

Appuyez et relâchez le bouton LEARN sur l'ouvre-porte. Dans les 30 secondes, appuyez et maintenez le bouton de la télécommande jusqu'à ce que les lumières clignotent. Relâchez, le codage est appris.

Comment régler les limites de déplacement de la porte ?

Appuyez et maintenez le bouton de réglage jusqu'à ce que le bouton HAUT clignote. Utilisez les flèches pour positionner la porte en haut et en bas, en appuyant sur réglage après chaque position. Les lumières clignotent pour confirmer.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 3,8 cm (1,5 pouce) sous la porte ouverte. Fermez la porte avec la télécommande. La porte doit s'inverser au contact de la planche. Si elle ne s'inverse pas, répétez le réglage des limites ou appelez un technicien.

Pourquoi la porte ne se ferme-t-elle pas avec la télécommande ?

Vérifiez que les capteurs de sécurité sont alignés et non obstrués. Le voyant de chaque capteur doit être allumé. Si un voyant est éteint, réalignez les capteurs. Les capteurs doivent être à moins de 15 cm du sol.

Comment remplacer la batterie de secours ?

Débranchez l'alimentation, retirez le panneau d'extrémité, localisez la batterie, débranchez-la et remplacez-la par une batterie 12 V 2,5 Ah. Portez des gants et des lunettes de protection.

Que faire si l'ouvre-porte émet un bip long après la configuration de la force ?

Cela signifie que le réglage automatique de la force a échoué. Recommencez la programmation du déplacement depuis l'étape 1. Assurez-vous que les capteurs sont alignés.

Comment connecter l'ouvre-porte à myQ ?

Après avoir installé la nouvelle carte mère, utilisez le numéro de série myQ situé sur l'étiquette fournie pour ajouter l'ouvre-porte à votre compte myQ. Consultez le guide de l'utilisateur pour les étapes Wi-Fi.

Pourquoi les lumières clignotent-elles 5 fois pendant le réglage des limites ?

Cela indique que les limites de déplacement n'ont pas été réglées correctement. Redémarrez la procédure de programmation du déplacement depuis le début.

Quel entretien régulier est nécessaire ?

Testez le système d'inversion de sécurité tous les mois. Nettoyez les capteurs et vérifiez les câbles. Remplacez la batterie de secours tous les 2-3 ans.

MODE D'EMPLOI 050ACTBMC LIFT-MASTER

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

1 Avant de commencer

Votre ouvre-porte de garage est muni d'une passerelle située sur la carte mère du récepteur. Après avoir installé la nouvelle carte mère du récepteur, pour ajouter votre ouvre-porte de garage à votre compte myQ®, utilisez le numéro de série de myQ situé sur l'étiquette fournie. Les produits illustrés dans les instructions y sont à titre de référence. Votre produit peut être différent.

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES, voire FATALES :

- Débranchez TOUTE l'alimentation électrique et la batterie AVANT d'effectuer TOUT service ou entretien.

Attention

Pour éviter d'endommager le récepteur/la carte mère, ne touchez PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l'installation. Portez TOUJOURS des gants et des lunettes de protection lorsque vous changez la batterie ou que vous travaillez autour du compartiment de la batterie.

1.1 Retirez la lentille de lampe en tirant sur les côtés du dessus de la lentille de lampe et effectuez une rotation de la lentille de lampe vers le bas. Pressez les pinces de la lentille de lampe pour retirer la lentille du panneau d'extrémité.

1.2 Pour conserver votre garantie, placez l'étiquette fournie par-dessus l'étiquette existante sur le panneau d'extrémité de l'ouvre-porte de garage.

1.3 Déconnectez l'alimentation de l'ouvre-porte de garage.

8-3

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

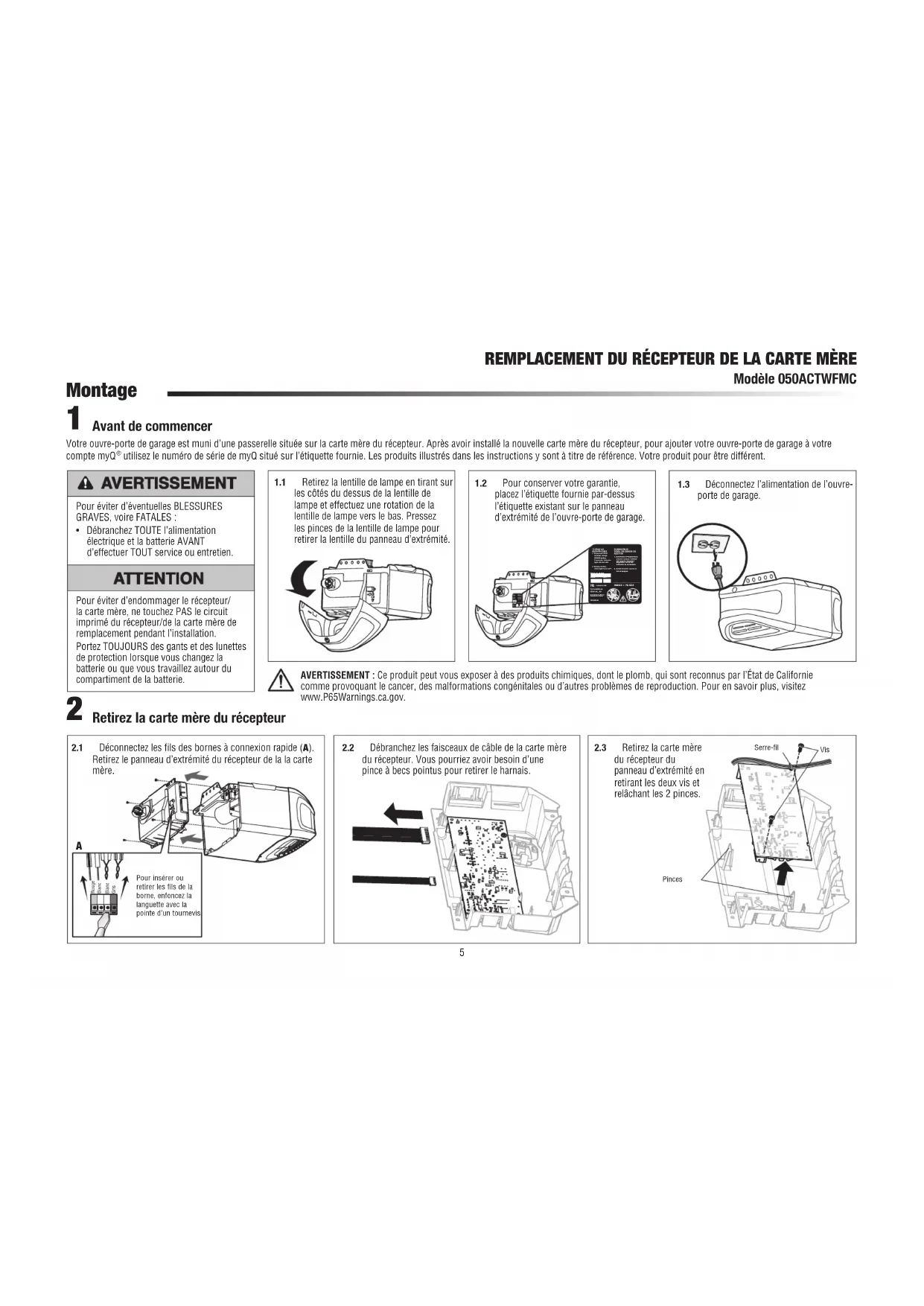

2 Retirez la carte mère du récepteur

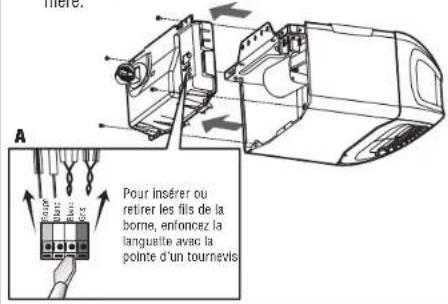

2.1 Déconnectez les fils des bornes à connexion rapide (A). Retirez le panneau d'extrémité du récepteur de la carte mère.

Pour insérer ou retirer les fills de la borne, enfonczé la languette avec la pointe d'un tournevis

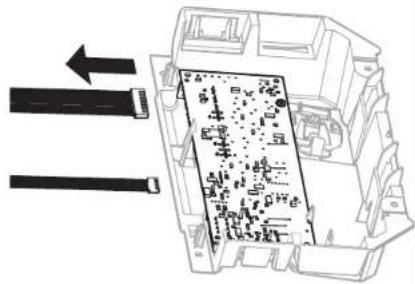

2.2 Débranchez les faisceaux de câble de la carte mère du récepteur. Vous pourriez avoir besoin d'une pince à becs pointus pour retirer le harnais.

2.3 Retirez la carte mère du récepteur du panneau d'extrémité en retirant les deux vis et relâchant les 2 pinces.

Pinces

Serre-fil Vis

3 Installez la nouvelle carte mère du récepteur

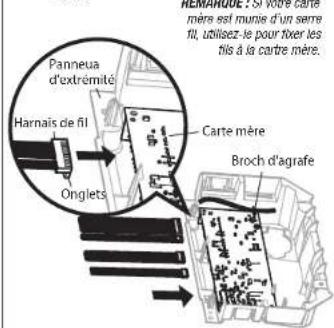

3.1 Connectez les fils du harnais à la nouvelle carte mère du récepteur. Lorsque vous reconnectez les fils du harnais, assurez-vous que les onglets sur le harnais de fils font face au panneau d'extrémité et non à la carte mère.

Panneua d'extrémité Harnais de fil Onglets Carte mère Broch d'agrafe REMANUE : Si votre carte mère est munie d'un serre fil, utilisez-le pour fixer les tils à la carte mère.

3.2 Enfilez les fils de l'antenne dans le panneau d'extrémité, par les trous. Enclenchez la carte mère du récepteur en place dans le panneau d'extrémité et fixez à l'aide des vis.

Fils d'antenne

REMARQUE : Certains modèles nécessiteront que des fils d'antenne courte soient placés dans les brêches du panneau d'extrévoils.

3.3 Insérez le fils à nouveau.

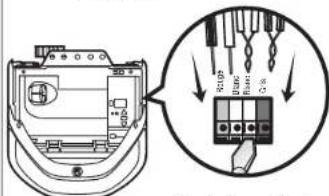

Fils de commande de la porte

- fil blanc dans la borne blanche.

- fil blanc/rouge dans la borne rouge. Fils du capteur de sécurité :

- fils blancs dans la borne blanche.

- fils blanc/noir dans la borne grise.

Pour insérer ou retirer les fils de la borne, engagez la languette avec la pointe d'un tournevis.

3.4 Installez la lentille de la lampe en alignant les deux charnières et en les enclenchant en place. Reconnectez l'alimentation.

REMARQUE : Lors de l'installation de la lentille de lampe, assurez-vous que les fils de l'antenne pendent directement vers le bas.

REMARQUE : Pour un fonctionnement sécuritaire, il est nécessaire d'effectuer un test du système d'inversion de sécurité.

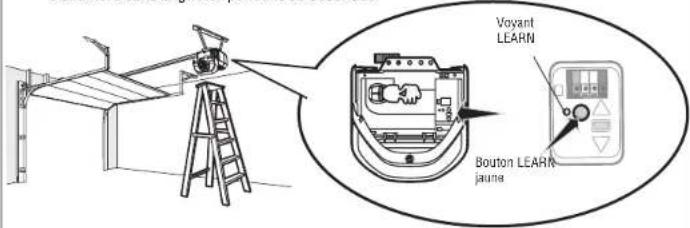

1 Programmez une télécommande en utilisant le bouton LEARN

1.1 Appuyez et relâchez le bouton LEARN sur l'ouvre-porte de garage. Le voyant LEARN s'allumera sans clignoter pendant 30 secondes.

Voyant LEARN Bouton LEARN jaune

1.2 Dans les 30 secondes, appuyez sur le bouton de la télécommande et maintenez-le enfoncé.

1.3 Relâchez le bouton lorsque les voyants de la porte de garage clignotent. Le code est appris. Si les ampoules ne sont pas installées, vous entendrez deux clics.

deux clics.

Pour programmer l'ouvre-porte de garage Wi-Fi à votre réseau, consultez votre Guide de l'utilisateur.

Avertissement

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES voire MORTELLES par une porte de garage qui se ferme.

• Un réglage incorrect des limites de déplacement de la porte de garage empêchera le bon fonctionnement du système d'inversion de sécurité.
• Après TOUT réglage, le système d'inversion de sécurité DOIT être testé. La porte DOIT s'inverser au contact d'un objet d'une hauteur de 3,8 cm (1 1/2 po) (ou un 2x4 posé à plat) sur le sol.

Pendant la programmation de la course, les boutons fléchés vers le HAUT et le BAS peuvent être utilisés pour déplacer la porte selon les besoins. Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement. Pendant la configuration de la force automatique, la porte s'ouvre et se ferme automatiquement.

1.1 Appuyez sur le bouton de réglage et maintenez le bouton enfoncé jusqu'à ce que le bouton fléché vers le HAUT commence à clignoter et/ou qu'un bip se fasse entendre.

Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement.

1.2 Appuyez et maintenez le bouton UP (haut) jusqu'à ce que la porte soit dans la position HAUTE souhaitée.

1.3 Lorsque la porte est dans la position HAUTE souhaitée, appuyez et relâchez le bouton de réglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois et le bouton DOWN (bas) commencera à clignoter.

1.4 Appuyez et maintenez le bouton DOWN (bas) jusqu'à ce que la porte soit dans la position BASSE souhaitée.

1.5 Lorsque la porte est dans la position BASSE souhaitée, appuyez et relâchez le bouton réglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois. Le programme du déplacement est maintenant terminé. Si les lumières de l'ouvre-porte de garage clignotent 5 fois, la programmation est terminée et les limites de déplacement n'ont pas été réglées. Veuillez redémarrer le programme de processus de déplacement.

1.6 Ajoutez l'autocollant des étapes sur le bouton jaune programmation.

2 Configuration de la force automatique

Lorsque les positions de montée et de descente ont été réglées manuellement, les capteurs d’inversion de sécurité se reconnectent et deviennent opérationnels. L’ouvre-porte entre ensuite dans une opération de détection de force en déplaçant automatiquement la porte pour l’ouvrir et la fermer. L’ouvre-porte de garage émet une alerte sonore et visuelle avant d’ouvrir et de fermer automatiquement la porte. L’ouvre-porte de garage émettra trois bips, confirmant que la configuration de la force automatique s’est déroulée avec succès. Le réglage est terminé. Si vous entendez un long bip après que la porte ait tenté de se déplacer, cela signifie que le réglage de la force automat. Veuillez recommencer à l’étape 1 de Programmiez le déplacement.

Avertissement

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES voire MORTELLES par une porte de garage qui se ferme.

• Le système d'inversion de sécurité DOIT être testé tous les mois.
• Vous DEVEZ tester le système d'inversion de sécurité après TOUT réglage. La porte DOIT s'inverser au contact d'un objet élevé de 3,8 cm de haut (ou 2x4 posé à plat) sur le sol.

3.1 La porte étant complètement ouverte, placez une planche de 3,8 cm (1 1/2 pouce) (ou un 2x4 à plat) sur le sol, au centre, dessous la porte du garage.

3.2 Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte DOIT s'inverser lorsqu'elle entre en contact avec la planche.

Si la porte s'arrête mais ne se réouvre pas : 1. Répétez la programmation du déplacement (voir l'étape de réglage 1) ; 2. Répétez le test d'inversion de sécurité. Si le test continue d'échouer, appelez un technicien qualifié en systèmes de portes.

Avertissement

Si le capteur d'Inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES voire MORTELLES causées par une porte de garage qui se ferme.

4.1 Ouvrez la porte. Placez un obstacle sur le chemin de la porte.

4.2 Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte ne bougera pas de plus de 2,5 cm (1 po).

L'ouvre-porte de garage ne se fermera pas à partir d'une télécommande si le témoin lumineux de l'un ou l'autre des capteurs est éteint (ce qui vous avertit du fait que le capteur est mal aligné ou obstrué).

Si l'ouvre-porte de garage ferme la porte lorsque le capteur d'inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 15 cm [6 po] du sol), appelez un technicien qualifié en systèmes de portes.
