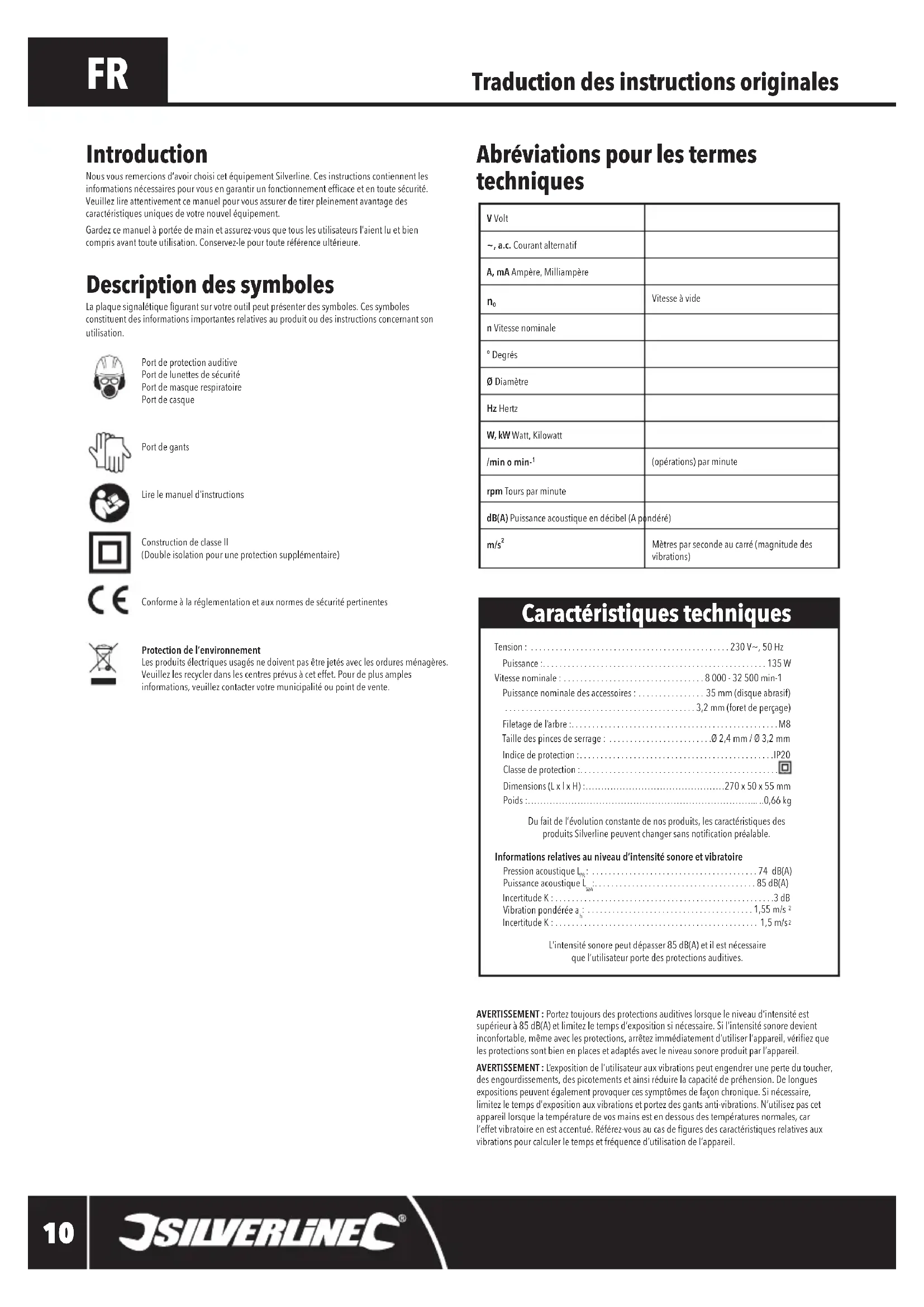

MODE D'EMPLOI 249765 SILVERLINE
Outil rotatif multifonction 135 W
Nous vous remercions d'avoir choisi cet équipement Silverline. Ces instructions contiennent les informations nécessaires pour vous en garantir un fonctionnement efficace et en toute sécurité. Veuillez lire attentivement ce manuel pour vous assurer de tirer pleinement avantage des caractéristiques uniques de votre nouvel équipement.
Gardez ce manuel à portée de main et assurez-vous que tous les utilisateurs l'aient lu et bien compris avant toute utilisation. Conservez-le pour toute référence ultérieure.
Description des symboles
La plaque signalétique figurant sur votre outil peut présenter des symboles. Ces symboles constituent des informations importantes relatives au produit ou des instructions concernant son utilisation.
Port de protection auditive Port de lunettes de sécurité Port de masque respiratoire Port de casque
Port de gants
Lire le manuel d'instructions
Construction de classe II (Double isolation pour une protection supplémentaire)
Conforme à la réglementation et aux normes de sécurité pertinentes
Protection de l'environnement Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez les recycler dans les centres prévus à cet effet. Pour de plus amples informations, veuillez contacter votre municipalité ou point de vente.
Abréviations pour les termes techniques
| V Volt | |
| ~, a.c. Courant alternatif | |
| A, mA Ampère, Milliampère | |
| n_0 | Vitesse à vide |
| n Vitesse nominale | |
| ° Degrés | |
| ∅ Diamètre | |
| Hz Hertz | |
| W, kW Watt, Kilowatt | |
| /min o min-1 | (opérations) par minute |
| rpm Tours par minute | |
| dB(A) Puissance acoustique en décibel (A pondéré) | |
| m/s2 | Mètres par seconde au carré (magnitude des vibrations) |
Caractéristiques techniques
Tension: 230 V~, 50 Hz
Puissance : 135 W
Vitesse nominale : 8 000 - 32 500 min⁻¹
Puissance nominale des accessoires : 35 mm (disque abrasif) 3,2 mm (foret de perçage)
Filetage de l'arbre : M8
Taille des pinces de serrage : 2,4 mm / 3,2 mm
Indice de protection : IP20
Classe de protection :
Dimensions (L x l x H) : 270 x 50 x 55 mm
Poids: 0,66 kg
Du fait de l'évolution constante de nos produits, les caractéristiques des produits Silverline peuvent changer sans notification préalable.
Informations relatives au niveau d'intensité sonore et vibratoire
Pression acoustique L_a : 74 dB(A)
Puissance acoustique L_w : 85 dB(A)
Incertitude K 3 dB
Vibration pondérée a : 1,55 m/s²
Incertitude K: 1,5 m/s
L'intensité sonore peut dépasser 85 dB(A) et il est nécessaire que l'utilisateur porte des protections auditives.
AVERTISSEMENT : Portez toujours des protections auditives lorsque le niveau d'intensité est supérieur à 85 dB(A) et limitez le temps d'exposition si nécessaire. Si l'intensité sonore devient inconfortable, même avec les protections, arrêtez immédiatement d'utiliser l'appareil, vérifiez que les protections sont bien en place et adaptées avec le niveau sonore produit par l'appareil.
AVERTISSEMENT : L'exposition de l'utilisateur aux vibrations peut engendrer une perte du toucher, des engourdissements, des picotements et ainsi réduire la capacité de préhension. De longues expositions peuvent également provoquer ces symptômes de façon chronique. Si nécessaire, limitez le temps d'exposition aux vibrations et portez des gants anti-vibrations. N'utilisez pas cet appareil lorsque la température de vos mains est en dessous des températures normales, car l'effet vibratoire en est accentué. Référez-vous au cas de figures des caractéristiques relatives aux vibrations pour calculer le temps et fréquence d'utilisation de l'appareil.
Les niveaux sonores et vibratoires des caractéristiques techniques sont déterminés selon des normes internationales. Ces données correspondent à un usage normal de l'appareil, et ce dans des conditions de travail normales. Un appareil mal entretenu, mal assemblé ou mal utilisé peut augmenter les niveaux sonores et vibratoires. Pour plus d'informations sur la directive des émissions sonores et vibratoires, visitez le site www.osha.europa.eu
Consignes générales de sécurité
AVERTISSEMENT : Veuillez lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des instructions et consignes de sécurité peut entraîner un risque de décharge électrique, d'incendie et/ou se traduire par des blessures graves.
AVERTISSEMENT : Cet appareil n'est pas prévu pour être utilisé par des personnes (enfants y compris) ayant des capacités mentales ou physiques réduites ou manquant d'expérience à moins qu'ils soient supervisés ou qu'une personne responsable de leur sécurité leur donne des instructions concernant l'utilisation de cet appareil.
Veuillez conserver ces instructions et consignes de sécurité pour référence ultérieure.
L'expression « appareil/outil électrique » employée dans les présentes consignes recouvre aussi bien les appareils filaires à brancher sur secteur que les appareils sans fils fonctionnant avec batterie.
Sécurité sur la zone de travail
a) Maintenir une zone de travail propre et bien éclairée. Des zones encombrées et mal éclairées sont sources d'accidents.
b) Ne pas utiliser d'outils électriques dans des environnements explosifs, tels qu'à proximité de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles susceptibles d'enflammer la poussière ou les vapeurs présentes.
c) Éloigner les enfants et toute personne se trouvant à proximité pendant l'utilisation d'un outil électrique. Ceux-ci pourraient vous distraire et vous faire perdre la maîtrise de l'appareil.
2) Sécurité électrique
a) Les prises des outils électriques doivent correspondre aux prises du secteur. Ne modifiez jamais la prise en aucune façon. N'utilisez jamais d'adaptateur avec les outils électriques mis à la terre. Des prises non modifiées, adaptées aux boîtiers de prise de courant, réduiront les risques de décharge électrique.
b) Éviter le contact corporel avec les surfaces mises à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de décharge électrique est plus important si votre corps est mis à la terre.
c) Ne pas exposer votre outil électrique à la pluie ou à l'humidité. L'infiltration d'eau dans un outil électrique augmentera le risque de décharge électrique.
d) Ne pas maltraiter le cordon électrique. N'utilisez jamais le cordon électrique pour porter, tirer ou débrancher l'outil électrique. Conservez le cordon électrique à l'écart de la chaleur, de l'essence, de bords tranchants ou de pièces en mouvement. Un cordon électrique endommagé ou entortillé accroît le risque de décharge électrique.
e) Au cas où l'outil électroportatif serait utilisé à l'extérieur, servez-vous d'une rallonge appropriée à une utilisation en extérieur. Cela réduit le risque de décharge électrique.
f) Si une utilisation de l'outil dans un environnement humide ne peut être évitée, utilisez une alimentation protégée par un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de décharge électrique.
3) Sécurité des personnes
a. Rester vigilant et faire preuve de bon sens lors de la manipulation de l'outil. Ne pas utiliser d'outil électrique en état de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut se traduire par des blessures graves.
b. Porter des équipements de protection. Porter toujours des lunettes de protection. Le port d'équipements de protection tels que des masques à poussières, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections antibruit, selon le travail à effectuer, réduira le risque de blessures aux personnes.
c. Éviter tout démarrage accidentel. S'assurer que l'interrupteur marche-arrêt soit en position d'arrêt (Off) avant de brancher l'outil sur l'alimentation secteur. Porter un outil électrique tout en maintenant le doigt posé sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est sur la position de marche (On) est source d'accidents.
d. Enlever toute clé ou tout instrument de réglage avant de mettre l'outil électrique en marche. Une clé ou un instrument de réglage resté fixé à un élément en rotation de l'outil électrique peut entraîner des blessures physiques.
e. Ne pas essayer d'atteindre une zone hors de portée. Se tenir toujours en position stable et conserver l'équilibre. Cela permet de mieux contrôler l'outil électrique dans des situations inattendues.
f. Porter des vêtements appropriés. Ne pas porter de vêtements amples ou des bijoux pendants. Les vêtements amples, les bijoux pendants ou les cheveux longs peuvent être happés par les pièces en mouvement.
g. Si l'outil est pourvu de dispositifs destinés au raccord d'équipements d'extraction et de récupération de la poussière/sciure, s'assurer qu'ils soient bien fixés et utilisés correctement. L'utilisation de ces dispositifs peut réduire les risques dus à la poussière.
4) Utilisation et entretien des outils électriques
a. Ne pas surcharger l'outil électrique. Utiliser l'outil électrique approprié au travail à effectuer. Un outil électrique adapté et employé au rythme pour lequel il a été conçu permettra de réaliser un travail de meilleure qualité et dans de meilleures conditions de sécurité.
b. Ne pas utiliser un outil électrique dont l'interrupteur marche-arrêt est hors service. Tout outil électrique dont la commande ne s'effectue plus par l'interrupteur marche-arrêt est dangereux et doit être réparé.
c. Débrancher l'outil électrique avant d'effectuer tout réglage, changement d'accessoire ou avant de le ranger. De telles mesures préventives réduiront les risques de démarrage accidentel.
d. Ranger les outils électriques inutilisés hors de portée des enfants et ne pas permettre l'utilisation de ces outils aux personnes novices ou n'ayant pas connaissance de ces instructions. Les outils électriques sont dangereux dans les mains d'utilisateurs inexpérimentés.
e. Veiller à l'entretien des outils électriques. Vérifier que les éléments rotatifs soient bien alignés et non grippés. S'assurer de l'absence de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. Si l'outil électrique est endommagé, le faire réparer avant toute utilisation. De nombreux accidents sont causés par l'utilisation d'outils électriques mal entretenus.
f. Garder les outils de coupe affûtés et propres. Des outils de coupe bien entretenus, aux tranchants bien affûtés, sont moins susceptibles de se gripper et sont plus faciles à contrôler.
g. Utiliser l'outil électrique, les accessoires et les outils à monter, etc., conformément à ces instructions et selon l'utilisation prévue pour le type d'outil donné, en tenant compte des conditions de travail et de la tâche à réaliser. Toute utilisation de cet outil électrique autre que celle pour laquelle il a été conçu peut entraîner des situations à risque et entraînerait une annulation de sa garantie.
5) Entretien
a) Ne faire réparer l'outil électrique que par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela permettra d'assurer la sécurité continue de cet outil électrique.
ATTENTION : Avant de brancher un appareil sur une source d'alimentation (prise secteur, groupe électrogène, etc.), assurez-vous que la tension fournie soit la même que celle spécifiée sur la plaque de l'appareil. Une source d'alimentation avec une tension supérieure à celle indiquée sur l'appareil peut engendrer de sérieuses blessures pour l'utilisateur et endommager l'appareil. En cas de doute, ne branchez pas l'appareil. Une source d'alimentation avec une tension inférieure à celle indiquée sur l'appareil est néfaste pour le moteur.
Consignes de sécurité relatives aux outils pour loisirs créatifs
a) Cet outil électroportatif est conçu pour fonctionner comme meuleuse, ponceuse, brosse métallique, polisseuse, outil de ciselage et outil de tronçonnage. Lisez tous les avertissements, consignes de sécurité, illustrations et caractéristiques techniques fournis avec cet outil électroportatif. Le non-respect des consignes ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves.
b) N'utilisez pas d'accessoires qui ne sont pas conçus et recommandés spécifiquement par le fabricant de l'outil. Même si l'accessoire peut être monté, ceci ne signifie pas que son utilisation est sans risque.
c) La vitesse nominale de l'accessoire de meulage doit être égale ou supérieure à la vitesse maximale marquée sur l'outil électroportatif. Les accessoires de meulage dont la vitesse de rotation dépasse la vitesse nominale peuvent se désintégrer et voler en éclats.
d) Le diamètre extérieur et l'épaisseur de votre accessoire doivent être dans la plage de capacité de votre outil électrique. Les accessoires dont les dimensions sont incorrectes ne peuvent pas être contrôlés de manière adéquate.
e) La taille des tiges des disques, des tambours de ponçage, des meules ou de tout autre accessoire doit être adaptée à l'arbre ou au collier de serrage de l'outil électrique. Les accessoires qui ne correspondent pas au dispositif de fixation seront déséquilibrés, auront des vibrations excessives et pourront causer une perte de contrôle.
f) Les disques, tambours de ponçage, meules ou autres accessoires montés sur tiges doivent être insérés complètement dans le collier de serrage ou le mandrin. Si la tige n'est pas maintenue correctement ou si le surplomb des disques est trop élevé, le disque monté peut se desserrer et être éjecté à haute vitesse.
g) N'utilisez pas d'accessoires endommagés. Avant chaque utilisation, examinez les disques abrasifs pour vérifier qu'ils ne sont pas ébréchés ou fissurés, les tambours de ponçage pour les fissures, les déchirures et l'usure excessive, les brosses métalliques pour des brins métalliques desserrés ou fissurés. Si vous faites tomber l'outil électrique ou l'accessoire, vérifiez qu'ils ne sont pas endommagés ou utilisez un accessoire sans dégâts. Après avoir vérifié l'appareil et monté l'accessoire, positionnez-vous et toute personne présente en dehors de l'axe de l'accessoire en rotation et faites tourner l'outil à sa vitesse à vide maximale pendant une minute. Les accessoires endommagés se désintégreront normalement pendant la durée du test.
h) Portez un équipement de protection individuelle. En fonction de l'application, portez un écran facial, des lunettes étanches, ou des lunettes de sécurité. Comme il convient, portez un masque antipoussière, une protection auditive, des gants et un tablier de travail capable de protéger contre des petits abrasifs ou des fragments de pièce de travail. La protection oculaire doit être capable de stopper des débris volants provenant d'applications diverses. Le masque antipoussière doit être capable de filtrer les particules générées par votre utilisation. Une exposition prolongée à des bruits élevés peut causer une perte de l'ouie.
i) Assurez-vous que toutes les personnes aux environs restent à bonne distance de la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièces de travail ou d'un accessoire brisé peuvent voler en éclat et causer des blessures au-delà de la zone d'utilisation.
j) Tenez les outils électriques uniquement par leurs surfaces isolées, lorsque vous effectuez une opération pendant laquelle l'accessoire de coupe risque d'entrer en contact avec des fils électriques cachés ou son propre câble d'alimentation. Les accessoires de coupe qui entrent en contact avec un fil « sous tension » peuvent mettre les parties métalliques de l'outil électrique « sous tension » et pourraient donner un choc électrique à l'utilisateur.
k) Tenez toujours l'outil fermement dans votre main (vos mains) lors de la mise en marche. Le couple de réaction du moteur, lorsqu'il accélère pour atteindre sa vitesse, peut causer une torsion de l'outil. I) Dans la mesure du possible, utiliser des serre-joints pour maintenir la pièce de travail. Ne tenez jamais une petite pièce de travail d'une main et l'outil de l'autre pendant l'utilisation. Si vous maintenez une petite pièce de travail avec un serre-joint, ceci vous permet de vous servir de votre main (vos mains) pendant l'utilisation. Les matériaux ronds tels que les chevilles, les tuyaux et les tubes risquent de rouler lorsqu'ils sont coupés, et pourraient bloquer l'accessoire ou causer un rebond dans votre direction. m) Placez le câble d'alimentation à distance de l'accessoire en rotation. Si vous perdez le contrôle, le câble risque d'être coupé ou accroché et votre main ou votre bras pourrait être entrainé vers l'accessoire en rotation. n) Ne posez jamais l'outil électrique avant que l'accessoire ait complètement cessé de tourner. L'accessoire en rotation pourrait accrocher la surface et tirer l'outil hors de votre contrôle. o) Après avoir changé les embouts ou effectué un réglage, assurez-vous que la pince de serrage, le mandrin ou tout autre dispositif de réglage soit serré de manière sûre. Les dispositifs de réglage desserrés peuvent se déplacer de manière inattendue, causant une perte de contrôle, et les composants rotatifs pourraient être violemment projetés. p) Ne mettez pas en marche l'appareil électrique lorsque vous le transportez. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos habits et tirer l'accessoire en direction de votre corps. q) Nettoyez régulièrement les évents d'aération de votre outil électrique. Le ventilateur du moteur aspire la poussière à l'intérieur du boîtier et une accumulation excessive de métal en poudre pourrait causer des dangers électriques. r) N'utilisez pas l'outil près de matériaux inflammables. Les étincelles pourraient enflammer ces matériaux. s) N'utilisez pas d'accessoires qui nécessitent des fluides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut causer une électrocution ou un choc. t) Servez-vous de rallonges complètement déroulées et sûres ayant une capacité d'au moins 5 ampères.
Mesures de prévention et consignes de sécurité relatives à l'effet de rebond
L'effet de rebond est une réaction soudaine causée par un disque, un support, une brosse ou tout autre accessoire en rotation se grippant ou déformé. Lorsque l'accessoire est grippé ou déformé, il cale rapidement, entraînant une réaction incontrôlée de l'outil, qui sera forcé dans la direction opposée au sens de rotation de l'accessoire au moment où il cale.
Par exemple, si un abrasif se coince ou se grippe dans la pièce, le bord du disque entrant au point où il est coincé peut creuser dans la surface du matériau et peut faire remonter le disque ou l'éjecter. Le disque peut être éjecté vers l'utilisateur ou dans la direction opposée, en fonction du sens de rotation du disque lorsqu'il se coince. Dans ces conditions, le disque abrasif peut se briser.
Le rebond est le résultat d'un usage impropre de l'outil, dans de mauvaises conditions, ou du non-respect des consignes. Il peut être évité en tenant compte des recommandations suivantes.
a) Exercez une prise en main sûre et ferme de l'outil, des deux mains, en adoptant une bonne position et en tenant les bras de manière à résister aux forces de rebond. Utilisez toujours les poignées auxiliaires lorsqu'elles sont fournies pour un contrôle maximal en cas de rebond ou de réaction lors du démarrage. L'utilisateur peut contrôler la réaction de coupe ou les forces de rebond si des précautions suffisantes sont prises. b) Soyez extrêmement vigilant lorsque vous travaillez dans des coins ou près de bords tranchants. Évitez de déformer ou déchirer l'accessoire. Les coins, les bords tranchants etc. ont tendance à déchirer et déformer l'accessoire en rotation et peuvent conduire à une perte de contrôle et un effet de rebond. c) Ne posez pas une lame de scie dentée. De telles lames entraînent généralement une perte de contrôle et un effet de rebond. d) Faites toujours avancer l'accessoire dans le matériau dans la même direction que le bord de coupe sort du matériau (ce qui est dans la même direction que les copeaux sont éjectés). Faire avancer l'outil dans la mauvaise direction peut faire sortir le bord de coupe de l'accessoire de la pièce de travail et tirer l'outil dans cette direction. e) Lorsque vous vous servez de limes rotatives, de disques de tronçonnage, de fraises à grande vitesse ou de fraises en carbure de tungstène, maintenez la pièce de travail avec un dispositif de serrage approprié. Les disques s'accrocheront s'ils sont légèrement inclinés dans la rainure, ce qui peut causer un effet de rebond. Lorsqu'un disque de tronçonnage s'accroche, le disque se brise habituellement. Lorsqu'une lime rotative, une fraise à grande vitesse ou une fraise en carbure de tungstène s'accroche, elle peut sauter hors de la rainure et conduire à une perte de contrôle de l'appareil.
Consignes de sécurité relatives au meulage et au tronçonnage
a) Servez-vous uniquement de disques recommandés pour votre outil électrique et uniquement pour des utilisations recommandées. Par exemple : ne meulez pas avec le côté d'un disque de tronçonnage. Les disques de tronçonnage abrasifs sont conçus pour un meulage périphérique, des forces latérales pourraient briser ces disques. b) Pour les meules abrasives à filetage, servez-vous uniquement de tiges en bon état à bride de dimensions correctes. L'utilisation de tiges adaptées réduira les risques de bris. c) Ne « coincez » pas un disque à tronçonner et n'exercez pas de pression excessive. N'essayez pas d'atteindre une profondeur de coupe excessive en une passe. Des forces excessives sur le disque augmentent la charge et le risque de torsion ou d'accrochage du disque dans la coupe, ce qui pourrait entrainer un effet de rebond ou la rupture du disque. d) Ne positionnez pas votre main dans l'axe ou à l'arrière du disque rotatif. Lorsque le disque, au point de fonctionnement, se dirige du côté opposé à votre main, l'effet de rebond possible pourrait projeter le disque en rotation dans votre direction. e) Lorsque le disque est pincé, accroché ou lorsque vous interrompez une opération de coupe pour une raison quelconque, éteignez l'outil électrique et gardez l'outil immobile jusqu'à ce que le disque se soit complètement arrêté de tourner. N'essayez jamais d'enlever le disque de tronçonnage de la coupe lorsque le disque est en mouvement car ceci pourrait causer un effet de rebond. Examinez et prenez des mesures correctives pour éliminer les causes du pinçage et de l'accrochage du disque. f) Ne recommencez pas la coupe dans la pièce de travail. Laissez le disque atteindre sa vitesse maximale et ensuite recommencez la coupe avec précautions. Le disque peut se bloquer, sortir de la coupe ou créer un effet de rebond si l'outil électrique est mis en marche dans la pièce de travail. g) Soutenez les panneaux et les longues pièces de travail pour minimiser les risques de pinçage ou d'effet de rebond. Les larges pièces de travail ont tendance à s'affaisser sous leurs propres poids. Des soutiens doivent être placés sous la pièce de travail près de la ligne de coupe et près du bord de la pièce de travail des deux côtés du disque. h) Redoublez de prudence lorsque vous effectuez une coupe dans un mur ou autre zone sans visibilité. Le disque protubérant peut couper les canalisations de gaz, les tuyaux d'eau et les fils électriques ou des objets susceptibles de causer un effet de rebond.
Consignes de sécurité relatives à l'utilisation d'une brosse métallique
a) Sachez que des particules métalliques sont projetées par la brosse même lors d'une utilisation normale. N'exercez pas trop de pression sur les brins métalliques en appliquant une charge excessive sur la brosse. Les brins métalliques peuvent facilement pénétrer les vêtements légers et/ou la peau. b) Faites tourner les brosses à la vitesse de service pendant au moins une minute avant de vous en servir. Ne laissez personne se tenir devant ou dans l'axe de la brosse. Il se peut que des brins métalliques détachés soient projetés durant l'utilisation de l'appareil. c) Positionnez-vous de manière à ce que les projections de la brosse métallique ne soient pas dirigées vers vous. Des fragments de brins métalliques minuscules peuvent être projetés à grande vitesse lors de l'utilisation de ces brosses et peuvent pénétrer dans la peau.
Descriptif du produit
| 1 Étrou de pince de serrage | |
| 2 Collier | |
| 3 Bouton de verrouillage de l'arbre | |
| 4 Régulateur de vitesse | |
| 5 Crochet de suspension | |
| 6 Interrupteur marche-arrêt | |
| 7 Caches d'accès aux balais de charbon | |
| 8 Pince de serrage 2,4 mm | |
| 9 Pince de serrage 3,2 mm | |
| 10 Tambour de ponçage | |
| 11 Tige pour tambour | |
| 12 Roue de polissage 12 mm | |
| 13 | Roue de polissage 25 mm |
| 14 | Disques de coupe |
| 15 | Disques de ponçage |
| 16 | Meule cylindrique |
| 17 | Meule à pointe pyramidale |
| 18 | Meule à pointe courbée |
| 19 | Meule à pointe ronde |
| 20 | Meule à pointe conique |
| 21 | Pointe diamantée conique |
| 22 | Tige pour disque de feutre |
| 23 | Pointe diamantée ronde |
| 24 | Tige pour disque |
| 25 | Mèche 2 mm |
| 26 | Mèche 3 mm |
| 27 | Meule |
| 28 | Clé |
| 29 | Brosse métallique |
| 30 | Brosse en nylon |
Accessoires fournis (non illustrés) :
- 5 x Meules • 2 x Balais de charbon (rechange) • 1 x Mallette de rangement
Usage conforme
Outil multifonction rotatif pour applications complexes de meulage, polissage, ponçage, perçage et tronçonnage lors de travaux manuels domestiques et de loisirs créatifs.
Déballage
- Déballez le produit avec soin. Veillez à retirer tout le matériel d'emballage et familiarisez-vous avec toutes les caractéristiques du produit.
- Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant d'utiliser l'appareil.
Pose des pinces de serrage
Remarque : Cet outil pour loisirs créatifs est fourni avec deux pinces de serrage (8 et 9), afin de pouvoir monter des accessoires dont les tiges ont des diamètres différents (voir « Caractéristiques techniques »).
ATTENTION : Installez TOUJOURS la pince de serrage correcte qui s'adapte précisément au diamètre de la tige de l'accessoire que vous voulez utiliser. 1. Enlever l'écrou de pince de serrage (1) en appuyant sur le bouton de verrouillage de l'arbre (3) et en faisant tourner l'écrou dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous puissiez l'enlever de l'arbre. Remarque : Il peut être nécessaire d'utiliser la clé à pince de serrage fournie pour desserrer l'écrou de pince de serrage (1). 2. Enlevez le collet (8 et 9), en laiton, et remplacez-le par un collet de la taille requise. 3. Remontez l'écrou de la pince de serrage, appuyez sur le bouton de verrouillage de l'arbre et faites tourner l'écrou de pince de serrage dans le sens des aiguilles d'une montre pour le fixer sur l'arbre.
Pose des accessoires
ATTENTION : Assurez-vous que l'outil soit éteint et déconnecté de l'alimentation électrique avant de monter ou d'enlever des accessoires.
- Desserrez l'écrou de pince de serrage (1) en appuyant sur le bouton de verrouillage de l'arbre (3) et en faisant tourner l'écrou de pince de serrage dans le sens inverse des aiguilles d'une montre.
Remarque : Il peut être nécessaire d'utiliser la clé à pince de serrage fournie pour desserrer l'écrou de pince de serrage (1).
- Placez l'accessoire requis dans la pince de serrage.
ATTENTION : Assurez-vous que la pince de serrage (8 et 9) correcte pour le diamètre de la tige de l'accessoire a été installée. 3. Appuyez sur le bouton de verrouillage de l'arbre et faites tourner l'écrou de pince de serrage dans le sens des aiguilles d'une montre, pour fixer l'accessoire dans la pince de serrage.
ATTENTION : Ne montez jamais des embouts dont la vitesse maximale est inférieure à la vitesse à vide de l'outil.
Mode d'emploi
ATTENTION : Portez toujours un équipement de protection individuelle comprenant des lunettes de sécurité lorsque vous utilisez cet outil.
Mise en marche et arrêt de l'outil
- Faites démarrer cet outil en positionnant l'interrupteur marche-arrêt (6) sur la position '1'.
- Pour arrêter cet outil, positionnez l'interrupteur sur la position '0'.
Réglage de la vitesse de l'outil
AVERTISSEMENT : Sélectionnez TOUJOURS la vitesse en fonction des caractéristiques et des exigences propres à chaque accessoire utilisé et en prenant en considération également le matériau de la pièce sur laquelle vous travaillez.
Servez-vous du régulateur de vitesse (4) pour contrôler la vitesse de rotation.
Remarque : Plus le chiffre indiqué sur le régulateur est élevé, plus la rotation de l'arbre est rapide.
Utilisation
Avertissement : Assurez-vous toujours que la pièce de travail est positionnée et sécurisée en permanence de manière appropriée à l'aide d'un étau ou d'un serre-joint. N'envisagez jamais d'utiliser cet outil sans vous être au préalable assuré que la pièce de travail est stabilisée et sécurisée.
- Prenez l'outil fermement en main, en prenant soin de tenir vos doigts à l'écart des éléments en rotation. Dans la plupart des cas, le plus pratique est de tenir cet outil à la manière d'un stylo.
- Si possible, tenez l'appareil des deux mains lorsque vous réalisez des opérations de coupe.
- Avant d'entreprendre un travail, entraînez-vous à utiliser cet outil sur des petits bouts de matériaux ou chutes. Sachez que l'utilisation de différents accessoires demande d'employer des techniques différentes à des vitesses différentes.
- L'application d'une trop forte pression ne conduit pas nécessairement à un résultat plus rapide ou plus efficace. Si la pression appliquée sur l'outil a un effet évident sur la vitesse de l'outil, réduisez alors cette pression. La surcharge de cet outil réduira sa durée de vie.
- Assurez-vous toujours que la pièce sur laquelle vous travaillez est bien maintenue. Dans la mesure du possible, utilisez un étau ou un serre-joint pour la maintenir.
Accessoires
- Une gamme complète d'accessoires pour outils de loisirs créatifs est disponible chez votre détaillant Silverline, comprenant un arbre flexible, des étaux et des kits d'accessoires assortis
- Des pièces de rechange sont également disponibles chez votre détaillant Silverline ainsi que sur www.toolsparesonline.com
Description
Kit d'accessoires pour outil rotatif, 216 pcs
Kit d'accessoires pour outil rotatif, 105 pcs
Rallonge d'arbre flexible pour outil rotatif
Support télescopique pour outil rotatif à accrocher
Kit d'accessoires de coupe multi-usage, 4 pcs
Mèche spiralée pour carreaux
Kit de roues de polissage pour outil rotatif, 4 pcs
Entretien
Avertissement : Débranchez TOUJOURS l'appareil avant de procéder à toute opération d'inspection, d'entretien ou de nettoyage.
Nettoyage
ATTENTION : Portez TOUJOURS un équipement de protection individuelle comprenant des lunettes de sécurité et des gants lorsque vous nettoyez cet outil.
- Gardez l'appareil propre en permanence. La poussière et la saleté provoquent l'usure rapide des éléments internes et peuvent réduire la durée de vie de l'appareil.
- Nettoyez le boîtier de la machine avec une brosse souple ou un chiffon sec.
- N'utilisez jamais d'agents caustiques sur les parties plastiques. Si un nettoyage sec ne suffit pas, il est recommandé d'utiliser un détergent doux sur un chiffon humide. • L'appareil ne doit jamais être mis en contact avec de l'eau.
- Assurez-vous que l'appareil soit complètement sec avant de l'utiliser.
- Si possible, nettoyez les orifices de ventilation à l'air comprimé propre et sec (si applicable).
Entretien des pinces de serrage
Remarque : Les pinces de serrage sont des éléments spécialement conçus avec précision. Ils doivent rester intacts, afin de maintenir les accessoires de manière sûre. Si elles sont bien entretenues, les pinces de serrage assureront de nombreuses années de service.
- Enlevez l'écrou de pince de serrage (1) et la pince de serrage (8 et 9) à intervalles réguliers et/ou après un usage intensif, et nettoyez-les soigneusement. Enlevez également les copeaux et la poussière de l'arbre et du filetage, en utilisant un chiffon souple et/ou de l'air comprimé.
ATTENTION : N'utilisez PAS d'outils pointus tels que des tournevis ou des épingles pour enlever les dépôts de l'intérieur ou autour des pinces de serrage (8).
Remplacement des balais
- Avec le temps, les balais de charbon du moteur s'usent. Ce processus d'usure est accéléré si la machine est surchargée ou utilisée dans des environnements poussièreux.
- Si les balais sont excessivement usés, le rendement du moteur peut diminuer, la machine peut ne pas démarrer ou une quantité anormale d'étincelles peut être observée.
- Pour remplacer les balais, retirer les capuchons d'accès aux balais de charbon (7) de chaque côté de l'appareil. Enlever les deux balais usés, et remplacer-les par les nouveaux. Replacez les capuchons d'accès aux balais de charbon. Autrement, vous pouvez toujours les faire remplacer dans un centre d'entretien agréé.
Pour nous contacter
Pour tout conseil technique ou réparation, vous pouvez nous contacter par l'un des moyens ci-dessous :
Téléphone : (+44) 1935 382 222
Site web : silverlinetools.com/en-GB/Support
Adresse postale :
Toolstream Ltd.
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
Entreposage
- Ranger cet outil dans un endroit sûr, sec et hors de portée des enfants.
Traitement des déchets
Lorsque l'appareil n'est plus en état de fonctionner et qu'il n'est pas réparable, recyclez l'appareil conformément aux réglementations nationales.
- Ne jetez pas les outils électriques et autres équipements électriques ou électroniques (DEEE) avec les ordures ménagères
- Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour recycler les outils électriques.
Ce produit silverline bénéficie d'une garantie de 3 ans
Enregistrez ce produit sur le site silverlinetools.com dans les 30 jours suivant l'achat afin de bénéficier de la garantie de 3 ans. La période de garantie commence à partir de la date d'achat figurant sur votre facture.
Enregistrement de votre achat
Rendez-vous sur silverlinetools.com, sélectionnez le bouton d'enregistrement et saisissez :
• Vos informations personnelles
- Les informations concernant le produit et l'achat
Vous recevrez le certificat de garantie en format PDF. Veuillez l'imprimer et le conserver avec votre article.
Conditions générales
La période de garantie prend effet à compter de la date de l'achat en magasin indiquée sur votre facture.
Si ce produit est défectueux pendant les 30 jours qui suivent l'achat, retournez-le au magasin où vous l'avez acheté, avec votre facture, en expliquant en détail le problème. Le produit sera remplacé ou vous serez remboursé(e).
Si ce produit est défectueux après cette période de 30 jours, retournez-le à :
BA21 1WU, royaume uni
Toute demande de service sous garantie doit être soumise pendant la période de garantie.
Avant toute intervention sous garantie, vous devez présenter la facture originale sur laquelle doivent figurer la date d'achat, votre nom, votre adresse et le lieu d'achat.
Vous devez expliquer en détail la défaillance nécessitant réparation.
Les demandes de service sous garantie faites pendant la période de garantie seront vérifiées par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériau ou de fabrication.
Les frais de port ne seront pas remboursés. Les articles retournés doivent être convenablement propres et sûrs pour être réparés et devraient être emballés soigneusement pour éviter tout dommage ou toute blessure pendant le transport. Nous pouvons refuser les livraisons qui ne sont pas convenables ou sûres.
Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.
La réparation ou le remplacement du produit ne dépassera pas la période de garantie.
Les anomalies que nous reconnaissons être couvertes par la garantie seront rectifiées par la réparation de l'outil, sans frais (hormis les frais de port) ou par son remplacement par un outil en parfait état de fonctionnement.
Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools.
La réparation ou le remplacement de votre produit sous garantie vous apporte des avantages; ces avantages s'ajoutent à vos droits statutaires en tant que consommateur sans les affecter aucunement.
La présente garantie couvre :
La réparation du produit, s'il peut être vérifié, à la satisfaction de Silverline Tools, que les défaillances du produit ont été provoquées par un vice de matériau ou de fabrication au cours de la période de garantie.
Si une pièce n'est plus disponible ou n'est plus fabriquée, Silverline Tools la remplacera par une pièce de rechange opérationnelle.
Utilisation de ce produit dans l'UE.
La présente garantie ne couvre pas :
Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées par :
L'usure normale provoquée par l'utilisation conforme aux instructions d'utilisation, par exemple des lames, des balais de charbon, des courroies, des ampoules, des batteries, etc.
Le remplacement de tout accessoire fourni tel que les forets, les lames, les feuilles abrasives, les outils de coupe et les autres articles associés.
Les dommages et les défaillances accidentels causés par une utilisation ou un entretien négligent, une mauvaise utilisation, un manque d'entretien ou une utilisation ou une manipulation imprudente du produit.
L'utilisation du produit à des fins autres que son utilisation domestique normale.
Le moindre changement ou la moindre modification du produit.
L'utilisation de pièces et d'accessoires qui ne sont pas des composants véritables de Silverline Tools.
Une installation défectueuse (sauf si l'installation a été réalisée par Silverline Tools).
Les réparations ou les modifications réalisées par des tiers autres que Silverline Tools ou ses agents de réparation agréés.
Les demandes de service autres que le droit de rectifier les défaillances de l'outil indiquées dans ces conditions de garantie ne sont pas couvertes par cette garantie.
FR Garantie de 3 ans. Enregistrez votre produit en ligne dans un délai de 30 jours suivant la date d'achat. Des conditions générales s'appliquent.
