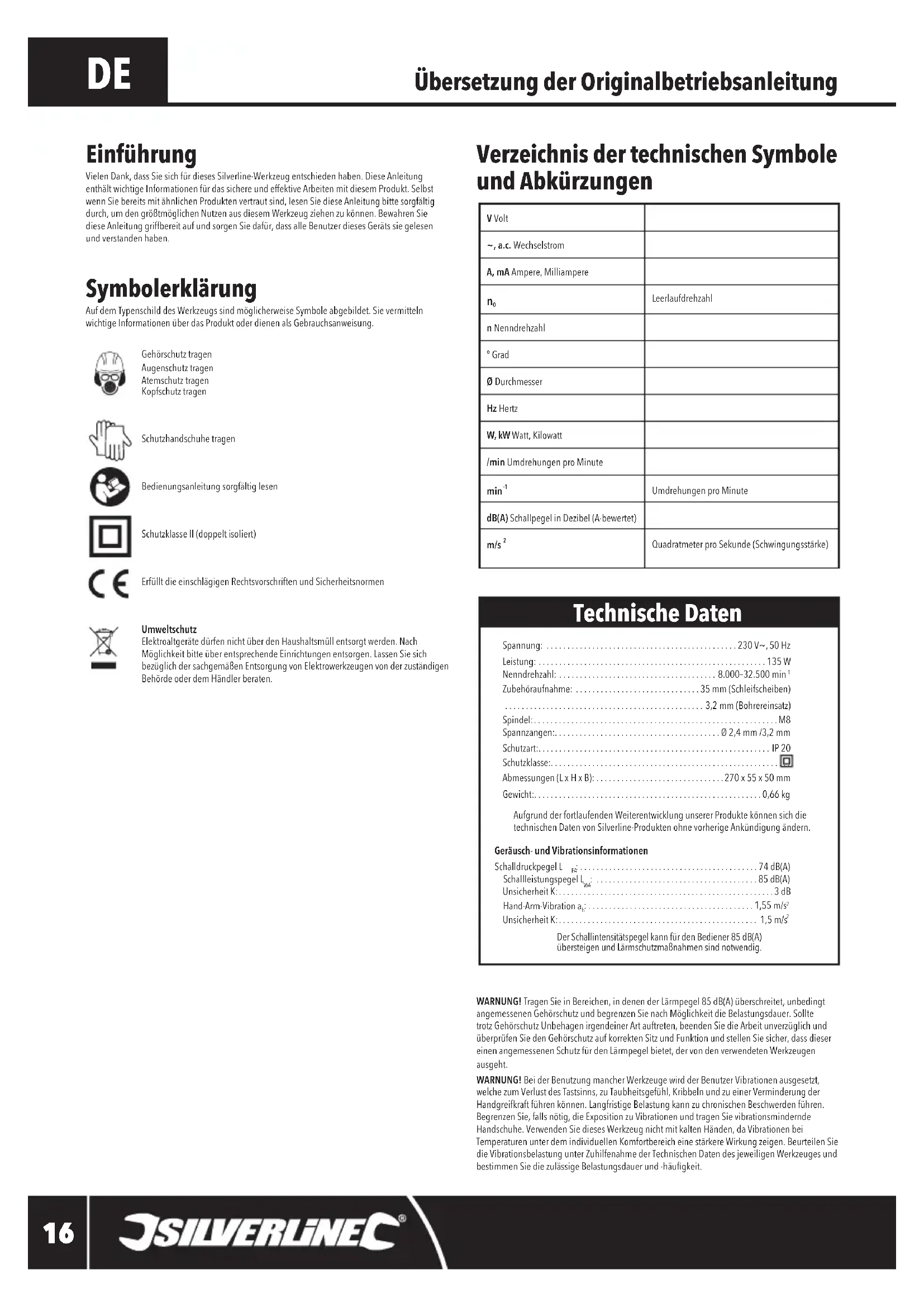

BEDIENUNGSANLEITUNG 249765 SILVERLINE

DE Rotationswerkzeug, 135 W

Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Werkzeug ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen Augenschutz tragen Atemschutz tragen Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Schutzklasse II (doppelt isoliert)

Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen

Umweltschutz

Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Händler beraten.

Verzeichnis der technischen Symbole und Abkürzungen

V Volt
~, a.c. Wechselstrom
A, mA Ampere, Milliampere
n_0	Leerlaufdrehzahl
n Nenndrehzahl
° Grad
∅ Durchmesser
Hz Hertz
W, kW Watt, Kilowatt
/min Umdrehungen pro Minute
min^-1	Umdrehungen pro Minute
dB(A) Schallpegel in Dezibel (A-bewertet)
m/s^2	Quadratmeter pro Sekunde (Schwingungsstärke)

Technische Daten

Spannung:	230 V~, 50 Hz
Leistung:	135 W
Nenndrehzahl:	8.000-32.500 min ^1
Zubehöraufnahme:	35 mm (Schleifscheiben)
	3,2 mm (Bohrereinsatz)
Spindel:	M8
Spannzangen:	∅ 2,4 mm /3,2 mm
Schutzart:	IP 20
Schutzklasse:
Abmessungen (Lx H x B):	270 x 55 x 50 mm
Gewicht:	0,66 kg

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.

Geräusch- und Vibrationsinformationen

Schalldruckpegel L	74 dB(A)
Schallleistungspegel L	85 dB(A)
Unsicherheit K:	3 dB
Hand-Arm-Vibration a1	1,55 m/s2
Unsicherheit K:	1,5 m/s2

Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.

WARNUNG! Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.

WARNUNG! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tastsinns, zu Taubheitsgefühl, Knibbeln und zu einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die zulässige Belastungsdauer und -häufigkeit.

Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach internationalen Standards bestimmt. Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein können, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu.

Allgemeine Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

WARNUNG! Stellen Sie vor Anschluss eines Werkzeugs an eine Stromquelle (Steckdose, Stromanschluss u.ä.) sicher, dass die Netzspannung der auf dem Typenschild des Werkzeugs angegebenen Spannung entspricht. Eine Stromquelle mit einer höheren Spannung als der für das Werkzeug spezifizierten Spannung kann zu schweren Verletzungen des Bedieners sowie Beschädigung des Werkzeugs führen. Schließen Sie das Werkzeug im Zweifelsfall nicht an. Eine niedrigere Spannung als auf dem Typenschild angegeben schadet dem Motor.

Zusätzliche Sicherheitshinweise für Multifunktionswerkzeuge

a) Dieses Elektrowerkzeug wurde zum Trennschleifen, Schleifen, Schmirgeln, Polieren, Schnitzen und Schneiden konzipiert. Lesen Sie alle Sicherheitshinweise, Anleitungen und technischen Daten dieses Elektrowerkzeugs und sehen Sie sich alle Abbildungen an. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

b) Verwenden Sie ausschließlich Zubehör, das speziell für dieses Elektrowerkzeug bestimmt ist und vom Werkzeughersteller empfohlen wird. Dass sich ein Zubehörteil am Elektrowerkzeug anbringen lässt, bedeutet nicht, dass es auch sicher damit verwendet werden kann.

c) Die Nenndrehzahl des Zubehörteils muss mindestens der am Elektrowerkzeug angegebenen Maximaldrehzahl entsprechen. Über ihrer Nenndrehzahl laufende Zubehörteile können bersten und auseinanderfliegen.

d) Der Außendurchmesser und die Dicke des Zubehörteils dürfen die Nennkapazität des Elektrowerkzeugs nicht über- oder untersteigen. Zubehörteile der falschen Größe lassen sich nicht hinreichend beherrschen.

e) Die Bohrung von Scheiben, Schleifwalzen und anderem Zubehör muss genau der Spindel- bzw. Spannzangengröße des Elektrowerkzeugs entsprechen. Zubehörteile, deren Bohrung nicht genau auf die Aufnahme des Elektrowerkzeugs passt, laufen unrund, vibrieren übermäßig und können zum Kontrollverlust über das Elektrowerkzeug führen.

f) Über einen Aufnahmedorn montierte Scheiben, Schleifwalzen, Sägeblätter und anderes Zubehör müssen stets bis zum Anschlag in die Spannzange bzw. das Spannfutter eingesetzt sein. Bei unzureichender Befestigung des Aufnahmedorns und/oder zu starkem Überhang der Scheibe kann sich die montierte Scheibe lösen und bei hoher Geschwindigkeit weggeschleudert werden.

g) Kein beschädigtes Zubehör verwenden. Vor jedem Gebrauch muss das jeweilige Zubehörteil sorgfältig überprüft werden; z.B. müssen Schleifscheiben auf Absplitterungen und Risse, Schleifwalzen auf Risse, Brüche und übermäßige Abnutzung und Drahtbürsten auf lose und rissige Drähte untersucht werden. Falls das Elektrowerkzeug oder Zubehörteil heruntergefallen ist, muss es auf Beschädigung überprüft oder ein unbeschädigtes Zubehörteil montiert werden. Nach der Überprüfung und Montage eines Zubehörteils ist darauf zu achten, dass sich der Bediener und Umstehende nicht in der Rotationsebene des Zubehörteils befinden. Lassen Sie das Elektrowerkzeug dann eine Minute lang bei maximaler Leerlaufdrehzahl laufen. Ein beschädigtes Zubehörteil bricht normalerweise während dieses Probelaufs auseinander.

h) Tragen Sie persönliche Schutzausrüstung. Benutzen Sie je nach Art der Anwendung einen Gesichtsschutz bzw. eine Sicherheits- oder Schutzbrille. Tragen Sie bei Bedarf eine Staubmaske, Gehörschutz, Handschuhe und eine Arbeitsschürze, die Schutz vor kleinen Schleifpartikeln und Werkstücksplittern bietet. Der Augenschutz muss in der Lage sein, den bei verschiedenen Arbeiten anfallenden Flugstaub abzuwehren. Die Staubmaske oder Atemschutzmaske muss in der Lage sein, durch die Arbeit erzeugte Partikel herauszufiltern. Lang anhaltende Lärmbelastung kann Gehörschäden verursachen.
i) Halten Sie Umstehende in sicherem Abstand zum Arbeitsbereich. Alle den Arbeitsbereich betretenden Personen müssen persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder eines beschädigten Zubehrteils können weggeschleudert werden und auch über den unmittelbaren Arbeitsbereich hinaus Verletzungen verursachen.
j) Halten Sie das Elektrowerkzeug bei Ausführung von Arbeiten, bei denen es zur Berührung des Schneideaufsatzes mit verborgenen Leitungen oder dem Netzkabel des Elektrowerkzeugs kommen kann, nur an den isolierten Grifflächen. Bei Kontakt eines Schneidaufsatzes mit einer spannungsführenden Leitung werden die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls unter Spannung gesetzt, so dass der Bediener einen elektrischen Schlag erleiden kann.
k) Halten Sie das Elektrowerkzeug beim Einschalten stets gut fest. Das Reaktionsmoment des Motors kann bei Beschleunigung auf die volle Drehzahl zu einer Verdrehung des Elektrowerkzeugs führen.
I) Verwenden Sie nach Möglichkeit Schraubzwingen zum Einspannen des Werkstücks. Halten Sie kleine Werkstücke niemals mit einer Hand und das laufende Elektrowerkzeug mit der anderen. Durch das Einspannen eines kleinen Werkstücks stehen Ihnen Ihre Hände zur Führung des Elektrowerkzeugs zur Verfügung. Runde Werkstücke wie Dübelstangen oder Rohre rollen beim Schneiden leicht weg und können dazu führen, dass das Zubehörteil sich verkantet oder Ihnen entgegenspringt.
m) Halten Sie das Netzkabel vom rotierenden Zubehörteil fern. Falls Sie die Kontrolle über das Elektrowerkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden, so dass Ihre Hand oder Ihr Arm in das rotierende Zubehörteil hineingezogen wird.
n) Legen Sie das Elektrowerkzeug erst ab, nachdem das Zubehörteil zum vollständigen Stillstand gekommen ist. Andernfalls kann das rotierende Zubehörteil die Oberfläche erlassen und das Elektrowerkzeug aus Ihren Händen reißen.
o) Vergewissern Sie sich nach Zubehörwechseln und Einstellungsänderungen, dass die Spannzange bzw. das Spannfutter und andere Justiervorrichtungen wieder fest angezogen sind. Lockere Justiervorrichtungen können sich unerwartet verschieben und einen Kontrollverlust über das Elektrowerkeug bewirken. Lose rotierende Komponenten werden mit hoher Geschwindigkeit herausgeschleudert.
p) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Das rotierende Zubehörteil könnte sonst bei versehentlichem Kontakt Ihre Kleidung erfassen und an Ihren Körper gezogen werden.
q) Reinigen Sie die Lüftungsschlitze des Elektrowerkzeugs in regelmäßigen Abständen. Die Motorlüftung saugt Staub in das Gehäuse ein und übermäßige Metallstaubablagerungen bergen elektrische Gefahren.
r) Betreiben Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken könnten diese Materialien entzünden.
s) Verwenden Sie keine Zubehörteile, die Kühlflüssigkeiten erfordern. Die Verwendung von Wasser oder anderen Kühlflüssigkeiten kann zu elektrischem Schlag oder Tod durch Stromschlag führen.
t) Verwenden Sie sichere und vollständig abgewickelte Verlängerungsleitungen mit einer Kapazität von mindestens 5 Ampere.

Warnung vor Rückschlag und daraus entstehenden Gefahren

Rückschlag ist eine plötzliche Reaktion auf ein Verklemmen oder Hängenbleiben der Schleifscheibe, des Schleiftellers, der Drahtbürste oder eines anderen Zubehörteils. Klemmen oder Hängenbleiben verursacht sofortiges Stocken des rotierenden Zubehörteils, was wiederum dazu führt, dass das außer Kontrolle geratene Elektrowerkzeug am Stockpunkt in die entgegengesetzte Drehrichtung des Zubehörs geschleudert wird. Wenn beispielsweise eine Schleifscheibe vom Werkstück erfasst oder eingeklemmt wird, kann sich die in den Klemmpunkt eindringende Schleifscheibenkante in die Materialoberfläche bohren, so dass sie herausspringt oder zurückschlägt. Je nach Drehrichtung der Schleifscheibe am Klemmpunkt kann die Schleifscheibe auf den Bediener zu- oder von ihm wegspringen. Schleifscheiben können unter solchen Bedingungen auch brechen. Zu Rückschlag kommt es infolge von falscher Handhabung des Elektrowerkzeugs und/oder falscher Arbeitsverfahren oder -bedingungen und kann durch Anwendung der folgenden Vorsichtsmaßnahmen vermieden werden.

a) Halten Sie das Elektrowerkzeug mit festem Griff und positionieren Sie Ihren Körper und Arm so, dass Sie die Rückschlagkräfte abfangen können. Rückschlagkräfte lassen sich mittels entsprechender Vorkehrungen kontrollieren.
b) Lassen Sie beim Bearbeiten von Ecken, scharfen Kanten usw. besondere Vorsicht walten. Vermeiden Sie Anstoßen und Verhaken des Zubehörteils. Ecken, scharfe Kanten oder Anstoßen führen leicht zu Hängenbleiben des rotierenden Zubehörteils und verursachen einen Kontrollverlust über das Elektrowerkzeug oder Rückschlag.
c) Montieren Sie keine gezahnten Sägeblätter. Solche Sägeblätter führen häufig zu Rückschlag oder einem Verlust der Kontrolle über das Elektrowerkzeug.

d) Führen Sie das Zubehörteil stets in derselben Richtung in das Material, in der die Schneidkante aus dem Material austritt (d.h. dieselbe Richtung, in welche die Späne ausgeworfen werden). Durch Zuführen des Werkzeugs in der falschen Richtung kann die Schneidkante des Zubehörteils aus dem Werkstück herausspringen und das Elektrowerkzeug in diese Einzugsrichtung ziehen.
e) Bei der Verwendung von Rundfeilen, Trenn-/Schleifscheiben und Sägeblättern muss das Werkstück stets fest eingespannt sein. Wenn sich diese Zubehörteile in der Schnittfuge auch nur leicht schräg stellen, können sie hängenbleiben und Rückschlag verursachen. Wenn eine Trenn-/Schleifscheibe hängenbleibt, zerbricht diese meistens. Wenn eine Rundfeile oder ein Sägeblatt hängenbleibt, kann es aus der Schnittfuge springen, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren könnten.

Zusätzliche Sicherheitshinweise für die Arbeit mit Schleif- und Trennscheiben

a) Trenn-/Schleifscheiben dürfen nur für empfohlene Anwendungen eingesetzt werden. Zum Beispiel: Nicht mit der Seite einer Trennscheibe schleifen. Trennscheiben sind nur zum Peripherieschleifen vorgesehen. Wenn seitliche Kräfte auf diese Scheiben einwirken, können sie zerbrechen.
b) Verwenden Sie für Schleifstifte und -kegel mit Gewinde ausschließlich unbeschädigte Aufnahmedorne in der richtigen Größe und Form für das gewählte Zubehörteil. Geeignete Aufnahmedorne verringern die Gefahr eines Zubehörbruchs.
c) Vermeiden Sie ein „Verkanten“ der Trennscheibe und die Ausübung zu starken Drucks. Nehmen Sie keine übermäßig tiefen Schnitte vor. Eine Überbeanspruchung der Trennscheibe erhöht die Belastung und die Empfänglichkeit für ein Verdrehen oder Verklemmen der Trennscheibe im Schnitt sowie die Möglichkeit von Rückschlag oder Scheibenbruch.
d) Stellen Sie sich nicht so, dass sich Ihr Körper in einer Linie mit der rotierenden Trenn-/Schleifscheibe befindet. Wenn sich die Trenn-/Schleifscheibe am Arbeitspunkt von Ihrem Körper webgewegt, kann ein möglicher Rückschlag das rotierende Zubehörteil und das Elektrowerkzeug direkt auf Sie zuschleudern.
e) Falls die Schleifscheibe verklemmt oder der Schnitt aus irgendeinem Grund unterbrochen wird, schalten Sie zuerst das Elektrowerkzeug aus und halten Sie es bewegungslos im Werkstück, bis die Trenn-/Schleifscheibe zum völligen Stillstand kommt. Versuchen Sie keinesfalls, die rotierende Trenn-/Schleifscheibe aus der Schnittfuge zu nehmen, da es sonst zu Rückschlag kommen kann. Gehen Sie der Ursache auf den Grund und treffen Sie Abhilfemaßnahmen, um die Ursache des Verklemmens zu beseitigen.
f) Setzen Sie den Schnittbetrieb nicht mit im Werkstück sitzender Trennscheibe fort. Führen Sie die Trennscheibe vorsichtig wieder in die Schnittfuge, nachdem sie die volle Drehzahl erreicht hat. Wird das Elektrowerkzeug mit im Werkstück sitzender Trennscheibe eingeschaltet, kann die Trennscheibe verklemmen, hochstelgen oder zurückschlagen.
g) Stützen Sie Platten und andere übergroße Werkstücke ab, um die Gefahr von Verklemmen und Rückschlag der Trennscheibe zu minimieren. Große Werkstücke neigen dazu, unter ihrem Eigengewicht durchzuhängen. Die Stützen müssen beidseitig der Trennscheibe nahe der Schnittlinie und in der Nähe der Werkstückante unter dem Werkstück platziert werden.
h) Lassen Sie besondere Vorsicht walten, wenn Sie einen „Taschenschnitt“ in bestehende Wände oder andere Blindflächen durchführen. Die vorstehende Trennscheibe kann Gas-, Wasser- oder Stromleitungen oder Gegenstände durchtrennen, die Rückschlag verursachen können.

Zusätzliche Sicherheitshinweise für die Arbeit mit Drahtbürsten

a. Beachten Sie, dass Drahtborsten auch bei ordnungsgemäßem Betrieb von der Drahtbürste herausgeschleudert werden. Überbeanspruchen Sie die Drähte nicht durch Ausübung übermäßigen Drucks auf die Drahtbürste. Die Drahtborsten können ohne weiteres leichte Kleidung und/oder Haut durchdringen.
b. Lassen Sie Drahtbürsten vor der eigentlichen Bearbeitung des Werkstücks mindestens eine Minute lang bei Arbeitsdrehzahl laufen. Während dessen darf sich niemand in einer Linie mit der Drahtbürste befinden. Während der Einlaufzeit lösen sich lockere Drahtborsten.
c. Richten Sie die Flugrichtung der sich lösenden Drahtborsten vom Bediener weg. Kleinteile und winzige Drahtstückchen können bei der Verwendung dieser Drahtbürsten mit hoher Geschwindigkeit abgehen und sich in Ihre Haut bohren.

Geräteübersicht

1.	Spannzangenmutter
2.	Spannzangenring
3.	Spindelarretierung
4.	Drehzahlregler
5.	Aufhängehaken
6.	Lin-/Ausschalter
7.	Kohlebürstenzugang
8.	2,4-mm-Spannzange
9.	3,2-mm-Spannzange
10.	Schleifhülse
11.	Aufnahmedorn für Schleifhülsen
12.	12-mm-Polierscheibe
13.	25-mm-Polierscheibe
14.	Trennscheibe
15.	Schleifscheibe
16.	Schleifstift (zylinderförmig)
17.	Schleifstift (kegelstumpfförmig)
18.	Schleifstift (abgerundete Kanten)
19.	Schleifstift (kugelförmig)
20.	Schleifstift (kegelförmig)
21.	Diamantstift (kegelförmig)
22.	Aufnahmedorn für Filzaufsätze
23.	Diamantstift (kugelförmig)
24.	Aufnahmedorn für Schleif-, Trenn- und Polierscheiben
25.	2-mm-Bohrer
26.	3-mm-Bohrer
27.	Schleifstein
28.	Gabelschlüssel
29.	Stahldraht-Scheibenbürste
30.	Nylon-Pinselbürste

Standardzubehör (nicht abgebildet):

• 5 Schleifsteinaufsätze
• 2 Ersatzkohlenbürsten
• Gerätekoffer

Bestimmungsgemäße Verwendung

Rotierendes Multi-Werkzeug für feines Bohren, Trennen, Polieren und Schleifen bei Hobby- und Bastelarbeiten und für das Kunsthandwerk.

Auspacken des Werkzeugs

• Packen Sie Ihr Gerät vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Gerätes vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Gerät verwenden.

Vor Inbetriebnahme

Hinweis: Dieses Rotationswerkzeug verfügt über zwei Spannzangen (8 und 9), die es ermöglichen, Zubehör mit verschiedenen Schaftdurchmessern anzubringen.

⚠️ WARNUNG! Installieren Sie jeweils die Spannzange, die dem Schaftdurchmesser des einzusetzenden Zubehörs entspricht.

1. Entfernen Sie die Spannzangenmutter (1), indem Sie die Spindelarretierung (3) drücken und die Spannzangenmutter gegen den Uhrzeigersinn drehen, bis sich diese von der Spindel löst.

Hinweis: Hierfür muss die Spannzange möglicherweise mit dem mitgelieferten Spannzangenschlüssel gelockert werden.

1. Entfernen Sie die Messing-Spannzange (8 bzw, 9) und wechseln Sie diese gegen eine Spannzange in der gewünschten Größe aus.

2. Ziehen Sie die Spannzangenmutter wieder an, indem Sie die Spindelarretierung drücken und die Spannzangenmutter im Uhrzeigersinn drehen.

⚠️ WARNING! Vergewissern Sie sich, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie Zubehör montieren oder entfernen.

1. Lösen Sie die Spannzangenmutter (1), indem Sie die Spindelarretierung (3) drücken und die Spannzangenmutter gegen den Uhrzeigersinn drehen.

Hinweis: Hierfür muss die Spannzange möglicherweise mit dem mitgelieferten Spannzangenschlüssel gelockert werden.

1. Führen Sie das benötigte Zubehör in die Spannzange ein.

⚠️ WARNUNG! Installieren Sie jeweils die Spannzange (8 bzw. 9), die dem Schaftdurchmesser des einzusetzenden Zubehörs entspricht.

1. Drücken Sie die Spindelarretierung und drehen Sie die Spannzangenmutter im Uhrzeigersinn, bis das Zubehör fest in der Spannzange gehalten wird.

⚠️ WARNUNG! Setzen Sie niemals ein Zubehörteil ein, dessen Höchstdrehzahl niedriger als die Leerlaufdrehzahl des Geräts ist.

Betrieb

⚠️ WARNUNG! Tragen Sie bei der Arbeit mit diesem Gerät stets entsprechend geeignete Schutzausrüstung einschließlich Schutzbrille.

Ein- und Ausschalten

1. Schalten Sie das Rotationswerkzeug ein, indem Sie den Ein-/Ausschalter (5) auf 1 stellen.
2. Das Gerät lässt sich ausschalten, indem Sie den Schalter wieder auf 0 stellen.

Drehzahl einstellen

⚠️ WARNUNG! Stellen Sie die Drehzahl des Gerätes jeweils so ein, dass sie dem Zubehör und dem zu bearbeitenden Werkstoff entspricht.

- Der Drehzahlregler (4) wird zur Kontrolle der Rotationsgeschwindigkeit verwendet. Hinweis: Je höher die Zahl auf der Anzeige, desto schneller rotiert die Spindel.

Bedienung

⚠️ WARNING! Vor Aufnahme der Arbeit muss das Werkstück stets ausreichend mit Schraubzwingen oder in einen Schraubstock eingespannt werden. Dieses Gerät darf nicht zur Bearbeitung unzureichend fixierter Werkstücke verwendet werden.

• Halten Sie das Gerät sicher fest und Ihre Hände von rotierenden Teilen fern. Für die meisten Arbeiten bietet es sich an, das Werkzeug wie einen Bleistift zu halten.
• Halten Sie das Gerät bei Schneidarbeiten nach Möglichkeit immer mit beiden Händen.
• Üben Sie zunächst die Handhabung des Werkzeugs an einem Stück Restmaterial. Bitte beachten Sie, dass die verschiedenen Zubehörteile verschiedene Vorgehensweisen und manchmal verschiedene Geschwindigkeitseinstellungen erfordern.
• Die Anwendung übermäßigen Drucks führt nicht zu schnellerer oder effizienterer Leistung. Wenn der auf das Werkzeug ausgeübte Druck eine merkliche Auswirkung auf die Geschwindigkeit des Werkzeugs hat, den Druck reduzieren. Eine Überbelastung des Werkzeugs verkürzt dessen Lebensdauer.
• Achten Sie stets darauf, dass das zu bearbeitende Material gesichert ist. Verwenden Sie bei Bedarf einen Schraubstock oder eine Schraubzwinge.

Zubehör

• Eine Reihe an Zubehör, darunter flexible Wellen, Schraubzwingen und Zubehörsortimente, ist über Ihren Silverline-Fachhändler erhältlich.
• Ersatzteile können unter toolsparesonline.com bestellt werden.

Produktbezeichnung

Zubehör für Rotationswerkzeuge, 216-tlg. Satz

Zubehör für Rotationswerkzeuge, 105-tlg. Satz

Flexible Welle für Rotationswerkzeuge

Teleskop-Hängehalterung für Rotationswerkzeuge

Mehrzweck-Schneidvorrichtung, 4-tlg. Satz

Fliesenschneider-Spiralfräser

Ungesteppte Schwabbelscheiben für Rotationswerkzeuge, 4-tlg. Satz

Wartung und Pflege

⚠️ WARNING! Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie Inspektions-,

Wartungs- oder Reinigungsarbeiten durchführen.

Reinigung

⚠️ WARNUNG! Tragen Sie während der Reinigung dieses Gerätes stets Schutzausrüstung einschließlich Schutzbrille und Schutzhandschuhe.

• Halten Sie Ihr Gerät stets sauber. Durch Staub und Schmutz verschleiben die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt.
• Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch.
• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln. Falls eine Trockenreinigung nicht ausreichend ist, sollte ein mildes Reinigungsmittel auf einem feuchten Lappen verwendet werden.
  • Das Gerät darf niemals mit Wasser in Berührung kommen.
• Vergewissem Sie sich vor dem erneuten Gebrauch, dass das Gerät wieder vollkommen trocken ist.
• Die Entlüftungsöffnungen gegebenenfalls mit sauberer, trockener Druckluft reinigen, sofern verfügbar.

Wartung der Spannzangen

Hinweis: Spannzangen sind präzise gefertigte Bauteile, die in einem guten, unbeschädigten Zustand sein müssen, um Zubehör effektiv und sicher halten zu können. Ordnungsgemäß gewartete Spannzangen leisten über viele Jahre ihre Dienste.

- Entfernen Sie die Spannzangenmutter (1) und die Spannzange (8 bzw. 9) in regelmäßigen Abständen und bzw. nach starker Nutzung. Entfernen Sie außerdem Schleifspäne und -staub, die sich um das Gewinde und die Spindel angesammelt haben könnten, mit einer weichen Bürste und/oder mit Druckluft.

⚠️WARNUNG! Verwenden Sie keine scharfen Gegenstände wie Stifte oder Schraubenzieher, um Ablagerungen an Innen- und Außenseite der Spannzange (8 bzw. 9) zu entfernen.

Kohlebürsten

• Mit der Zeit unterliegen die Kohlebürsten des Motors dem Verschleiß.
• Wenn der Verschleiß der Bürsten fortgeschritten ist, kann dadurch die Motorleistung abnehmen, die Maschine kurzzeitig ausfallen oder es kann zu sichtbarer Funkenbildung kommen.
• Nehmen Sie zum Wechseln der Kohlebürsten die Bürstenkappen auf beiden Seiten des Gerätes ab. Die abgenutzten Bürsten können nun gegen die neuen ausgetauscht werden. Bringen Sie anschließend beide Bürstenkappen wieder an. Das Gerät kann stattdessen auch von einem zugelassenen Vertragskundendienst gewariet werden.

Kontakt

Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.

Webseite: silverlinetools.com/en-GB/Support

Postanschrift:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ

Großbritannien

Lagerung

• Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern.

Entsorgung

Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.

• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraLEN.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren.

Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

- Ihre persönlichen Angaben

- Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt. Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.

Introducción

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen
