Type de produit	Boîtier de disque dur externe pour SSD M.2 NVMe
Marque	Tripp Lite
Modèle	U4571M2NVMEL (U457-1M2-NVME-L)
Interface	USB 3.2 Gen 2 Type-C (10 Gbps), rétrocompatible USB 3.0/2.0/1.1
Formats de SSD M.2 pris en charge	2230, 2242, 2260, 2280
Type de connecteur SSD	Clé B+M (SATA) / clé M / clé B+M (NVMe)
Matériau du boîtier	Aluminium
Dimensions (H x L x P)	20 x 46 x 110 mm (0,78 x 1,81 x 4,33 po)
Voyant DEL	1 voyant : alimentation/données (bleu) + RGB alternatif
Source d'alimentation	Alimenté par concentrateur USB (bus-powered)
Compatibilité système d'exploitation	Windows, Mac, Linux
Température de fonctionnement	10 à 70 °C (50 à 158 °F)
Température de stockage	0 à 65 °C (32 à 149 °F)
Humidité relative de fonctionnement	10 à 80 % HR
Garantie	Garantie limitée de 1 an
Contenu de l'emballage	Adaptateur, câble USB-C (0,45 m), tournevis, bouchon en gel de silice, coussinet silicone dissipant chaleur, guide rapide
Fonctions principales	Lecture/écriture rapide de fichiers, prise en charge UASP (lecture 70% plus rapide, écriture 40% plus rapide)
Précautions de manipulation	Utiliser un bracelet antistatique ou toucher une surface métallique mise à la masse avant de toucher le disque
Déconnexion sécurisée	Suivre la procédure de déconnexion du système d'exploitation pour éviter la perte de données

FOIRE AUX QUESTIONS - U4571M2NVMEL Tripp Lite

Quels types de SSD M.2 sont compatibles avec le boîtier Tripp Lite U4571M2NVMEL ?

Le boîtier prend en charge les SSD M.2 au format NVMe ou SATA avec clé B+M, clé M ou clé B+M, et les tailles 2230, 2242, 2260 et 2280.

Comment installer un SSD M.2 dans le boîtier ?

Retirez le plateau, insérez le bouchon en gel de silice dans le trou du SSD, placez le SSD sur la fente, tournez le bouchon pour le verrouiller, retirez le film du coussinet thermique, collez-le sur le SSD, puis fixez le plateau avec les vis.

Le boîtier est-il compatible avec USB 3.0 ou USB 2.0 ?

Oui, il est rétrocompatible avec USB 3.0, 2.0 et 1.1, mais les vitesses seront limitées par la norme la plus basse.

Comment puis-je savoir si mon SSD est correctement reconnu ?

Après connexion, un SSD partitionné apparaît comme un nouveau lecteur dans l'explorateur de fichiers. Un SSD neuf doit d'abord être partitionné dans l'outil de gestion des disques.

Comment déconnecter le boîtier en toute sécurité ?

Suivez la procédure de déconnexion appropriée de votre système d'exploitation (icône 'Retirer le périphérique en toute sécurité' sous Windows). Une déconnexion incorrecte peut entraîner une perte de données.

Quelles précautions prendre contre l'électricité statique ?

Manipulez le SSD avec un dispositif antistatique (comme le P999-000 de Tripp Lite) ou touchez une surface métallique mise à la masse avant de toucher le disque pour éviter les décharges électrostatiques.

Le boîtier nécessite-t-il une alimentation externe ?

Non, il est alimenté directement par le port USB de l'ordinateur (bus-powered). Aucune alimentation externe n'est nécessaire.

Quelle est la vitesse de transfert maximale prise en charge ?

Le boîtier supporte jusqu'à 10 Gbps en USB 3.2 Gen 2. Avec UASP, les performances en lecture sont jusqu'à 70% plus rapides et en écriture jusqu'à 40% plus rapides.

Que faire si le boîtier n'est pas reconnu par l'ordinateur ?

Vérifiez que le SSD est correctement installé, que le câble est bien branché, et que le SSD est partitionné (si neuf). Essayez un autre port USB ou un autre câble (compatible USB 3.2 Gen 2).

Quel est le voyant lumineux sur le boîtier ?

Un voyant DEL indique l'alimentation et l'activité des données : bleu fixe pour l'alimentation, clignotant pour les transferts, et change de couleur en mode RGB alternatif.

MODE D'EMPLOI U4571M2NVMEL Tripp Lite

Adaptateur pour boîtier de jeux USB 3.2 gen 2 type-c® à m.2 nvme SSD avec voyants à DEL

Modèle : U457-1M2-NVME-L

USB Type-C et USB-C sont des marques de commerce enregistrées d'USB Implementers Forum

Anglais 1 • Espagnol 13 • Russe 35 • Allemand 46

TRIPP·LITE

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Lecture, écriture ou transfert rapide de fichiers vers et depuis un ordinateur en ajoutant de la vitesse d'un SSD M.2 NVMe
• Prend en charge les lecteurs M.2 de tailles 2230, 2242, 2260 et 2280
• Prend en charge des taux de transfert de données USB 3.2 Gen 2 pouvant atteindre jusqu'à 10 Gbps et est rétrocompatible avec USB 3.0, 2.0 et 1.1
• Compatible UASP avec une performance de lecture jusqu'à 70 % plus rapide et d'écriture jusqu'à 40 % plus rapide

Contenu de l'emballage

• U457-1M2-NVME-L - Câble USB 3.2 Gen 2 (10 Gbps) Type-C (M/M), 0,45 m (1,5 pi) • Quincaillerie de montage - Mini tournevis • Bouchon en gel de silice - Coussinet en silicone dissipant la chaleur • Guide de démarrage rapide

Accessoires en option

- Câble U420-003-G2 USB 3.2 Gen2 Type-C (10 Gbps) à Type-C, 0,9 m (3 pi)

• Les lecteurs HDD/SSD sont sensibles à l'électricité statique et doivent être manipulés de façon adéquate, afin de prévenir tout risque de perte de données. Toujours manipuler le lecteur HDD/SSD avec prudence en portant un dispositif antistatique (comme le P999-000 de Tripp Lite) lors de son transport ou en touchant une surface métallique mise à la masse pour décharger les charges électrostatiques du corps avant de toucher au lecteur.
• Au moment de débrancher le lecteur, s'assurer de suivre les étapes de déconnexion appropriées pour le système d'exploitation. Retirer le lecteur sans utiliser une déconnexion appropriée pourrait entraîner la perte ou la corruption des données.

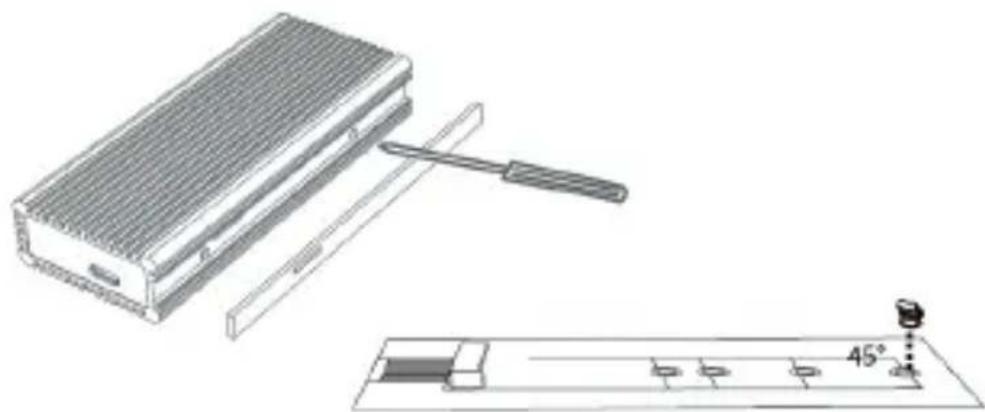

• Retirer le plateau du lecteur de disque dur, puis insérer le bouchon en gel de silice inclus dans le trou SSD.

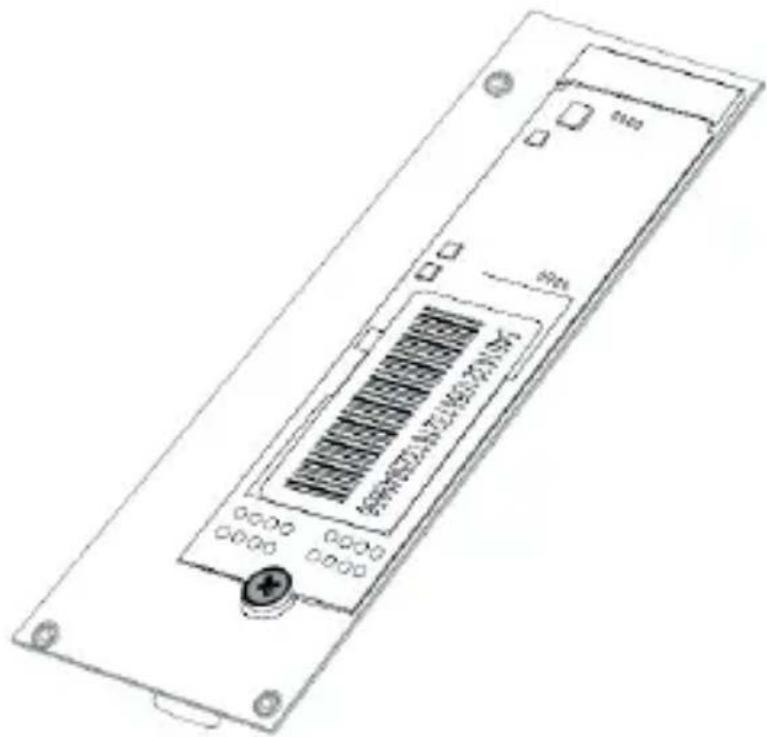

1. Placer le SSD M.2 sur la fente pour carte, puis tourner le bouchon en gel de silice pour verrouiller le SSD en place.

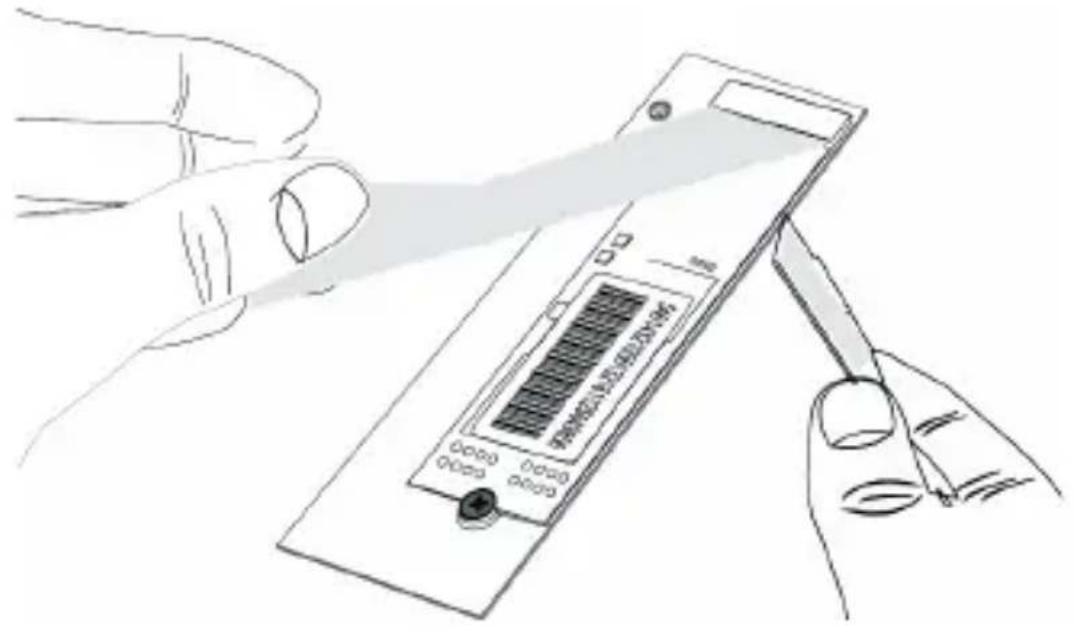

1. Retirer le film du coussinet bleu en silicone dissipant la chaleur, coller le tampon sur le SSD, puis coller la feuille de cuivre thermoconductrice sur le tampon.

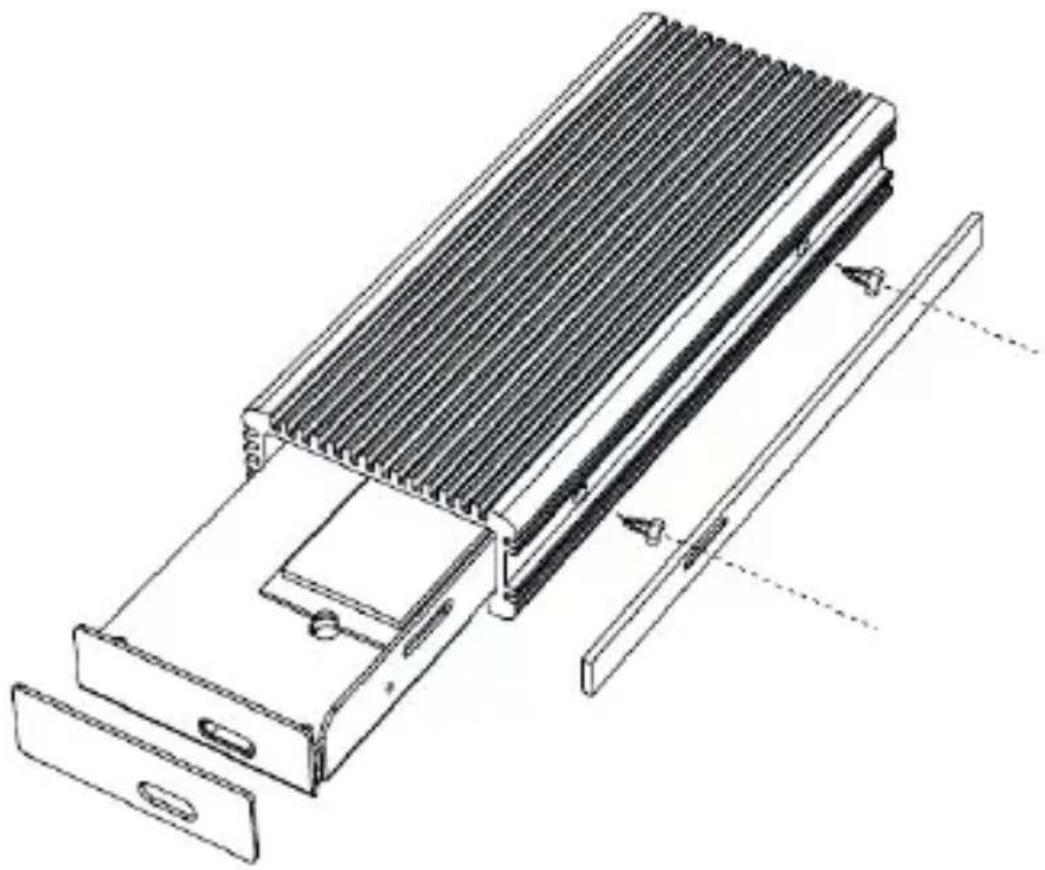

1. Retenir le plateau en place avec les vis incluses. Il est également possible de coller la plaque de recouvrement sur les voyants à DEL avec le côté à ruban acrylique de la plaque.

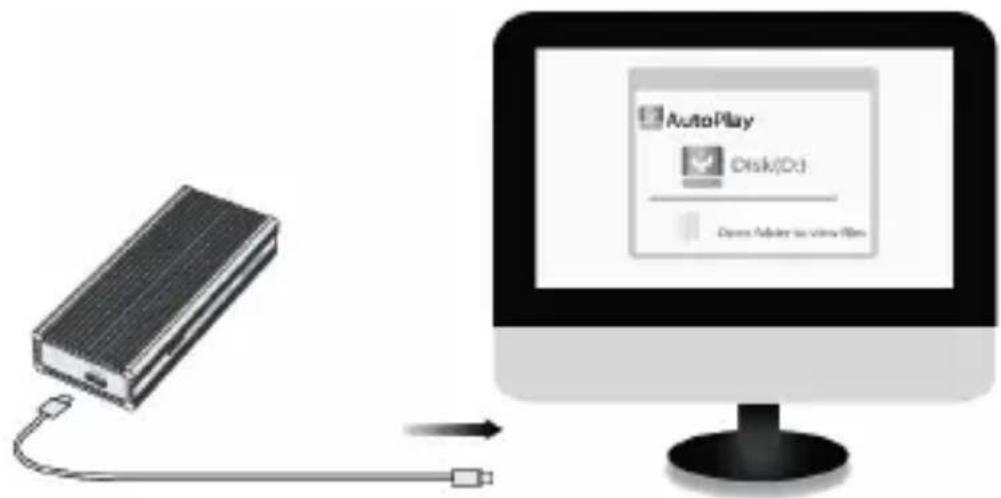

1. Raccorder le câble USB-C 3.2 Gen 2 inclus au port USB-C sur l'adaptateur et au port USB-C sur l'ordinateur.

Remarque : Un SSD partitionné sera reconnu comme étant le « nouveau lecteur » après avoir été connecté à l'ordinateur et peut lire/écrire directement. Un nouveau SSD devra être partitionné avant d'être reconnu par l'ordinateur.

AutoPlay Disk(D:) Down Funkey to View Files

Caractéristiques techniques

Entrée USB-C (femelle)
Type de SSD Clé B+M	(SATA)/clé M/clé B+M (NVME)
Taille du SSD 2230, 224	2, 2260, 2280
Caractéristiques techniques USB	USB 3.2 Gen 2 (10 Gbps)
Description du voyant à DEL	(x1) Alimentation/données = bleu; alternatif RGB
Source d'alimentation	Alimenté par concentrateur
Matériel Aluminium
Compatibilité du système d'exploitation	Windows, Mac, Linux
Plage de températures de fonctionnement	10 à 70 °C (50 à 158 °F)
Plage de températures d'entreposage	0 à 65 °C (32 à 149 °F)
Plage d'humidité relative	10 à 80 % HR
Dimensions de l'appareil [H x I x P]	20 x 46 x 110 mm(0,78 x 1,81 x 4,33 po)

Garantie limitée de 1 an

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de un (1) an à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, EST LIMITÉE À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'un territoire à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
