Produkttyp	Externes Gehäuse für M.2 NVMe SSD
Marke	Tripp Lite
Modell	U4571M2NVMEL (U457-1M2-NVME-L)
Schnittstelle	USB 3.2 Gen 2 Type-C (10 Gbit/s), abwärtskompatibel mit USB 3.0/2.0/1.1
Unterstützte M.2 SSD-Formate	2230, 2242, 2260, 2280
SSD-Anschlusstyp	Key B+M (SATA) / Key M / Key B+M (NVMe)
Gehäusematerial	Aluminium
Abmessungen (H x B x T)	20 x 46 x 110 mm (0,78 x 1,81 x 4,33 Zoll)
LED-Anzeige	1 Anzeige: Strom/Daten (blau) + RGB wechselnd
Stromversorgung	Busgespeist über USB-Hub (bus-powered)
Betriebssystemkompatibilität	Windows, Mac, Linux
Betriebstemperatur	10 bis 70 °C (50 bis 158 °F)
Lagertemperatur	0 bis 65 °C (32 bis 149 °F)
Relative Luftfeuchtigkeit im Betrieb	10 bis 80 % rF
Garantie	1 Jahr eingeschränkte Garantie
Packungsinhalt	Adapter, USB-C-Kabel (0,45 m), Schraubendreher, Silikongelstöpsel, Wärmeleitpad aus Silikon, Kurzanleitung
Hauptfunktionen	Schnelles Lesen/Schreiben von Dateien, UASP-Unterstützung (Lesen 70% schneller, Schreiben 40% schneller)
Handhabungshinweise	Verwenden Sie ein Antistatikarmband oder berühren Sie eine geerdete Metallfläche, bevor Sie die Festplatte berühren
Sicheres Trennen	Befolgen Sie das ordnungsgemäße Trennverfahren des Betriebssystems, um Datenverlust zu vermeiden

Häufig gestellte Fragen - U4571M2NVMEL Tripp Lite

Welche M.2 SSD-Typen sind mit dem Gehäuse Tripp Lite U4571M2NVMEL kompatibel?

Das Gehäuse unterstützt M.2 SSDs im NVMe- oder SATA-Format mit Key B+M, Key M oder Key B+M und den Größen 2230, 2242, 2260 und 2280.

Wie installiere ich eine M.2 SSD im Gehäuse?

Entfernen Sie die Schale, setzen Sie den Silikongelstöpsel in das Loch der SSD ein, legen Sie die SSD in den Schlitz, drehen Sie den Stöpsel zum Verriegeln, entfernen Sie die Folie vom Wärmeleitpad, kleben Sie es auf die SSD und befestigen Sie die Schale mit den Schrauben.

Ist das Gehäuse mit USB 3.0 oder USB 2.0 kompatibel?

Ja, es ist abwärtskompatibel mit USB 3.0, 2.0 und 1.1, jedoch werden die Geschwindigkeiten durch den niedrigsten Standard begrenzt.

Wie erkenne ich, ob meine SSD korrekt erkannt wird?

Nach dem Anschließen wird eine partitionierte SSD als neues Laufwerk im Datei-Explorer angezeigt. Eine neue SSD muss zuerst in der Datenträgerverwaltung partitioniert werden.

Wie trenne ich das Gehäuse sicher?

Befolgen Sie das ordnungsgemäße Trennverfahren Ihres Betriebssystems (Symbol 'Hardware sicher entfernen' unter Windows). Ein falsches Trennen kann zu Datenverlust führen.

Welche Vorsichtsmaßnahmen sind gegen statische Elektrizität zu treffen?

Handhaben Sie die SSD mit einer antistatischen Vorrichtung (wie dem Tripp Lite P999-000) oder berühren Sie eine geerdete Metallfläche, bevor Sie die Festplatte berühren, um elektrostatische Entladungen zu vermeiden.

Benötigt das Gehäuse eine externe Stromversorgung?

Nein, es wird direkt über den USB-Anschluss des Computers mit Strom versorgt (bus-powered). Keine externe Stromversorgung erforderlich.

Was ist die maximale unterstützte Übertragungsgeschwindigkeit?

Das Gehäuse unterstützt bis zu 10 Gbit/s über USB 3.2 Gen 2. Mit UASP sind die Leseleistungen bis zu 70% schneller und die Schreibleistungen bis zu 40% schneller.

Was tun, wenn das Gehäuse vom Computer nicht erkannt wird?

Überprüfen Sie, ob die SSD korrekt installiert ist, das Kabel richtig angeschlossen ist und die SSD partitioniert ist (falls neu). Versuchen Sie einen anderen USB-Anschluss oder ein anderes Kabel (kompatibel mit USB 3.2 Gen 2).

Was ist die LED-Anzeige am Gehäuse?

Eine LED-Anzeige zeigt Strom und Datenaktivität: dauerhaft blau für Strom, blinkend für Übertragungen und Farbwechsel im alternierenden RGB-Modus.

BEDIENUNGSANLEITUNG U4571M2NVMEL Tripp Lite

USB 3.2 Gen 2 Type-C® zu M.2 NVMe SSD Gaming-Gehäuseadapter mit LEDs

Modell: U457-1M2-NVME-L

USB Type-C and USB-C sind registrierte Marken des USB Implementers Forum

English 1 • Español 13

Français 24 • Русский 35

TRIPP·LITE

Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

Produktmerkmale

• Lesen, Schreiben oder Übertragen von Dateien auf Ihren Computer durch Hinzufügen der Geschwindigkeit eines M.2 NVMe SSD
• Unterstützt M.2 Laufwerkgrößen von 2230, 2242, 2260 und 2280
• Unterstützt USB 3.2 en 2-Datenübertragungsraten bis zu 10 Gbit/s und ist abwärtskompatibel mit USB 3.0, 2.0 und 1.1
• UASP-kompatibel für bis zu 70 % schnelleres Lesen und 40 % schnelleres Schreiben

Lieferumfang

• U457-1M2-NVME-L
- USB 3.2 Gen 2 (10 Gbit/s) Type-C-Kabel (Stecker/Stecker), 0,45 m
• Befestigungsmaterial
- Mini-Schraubenzieher
- Silica-Gel-Stecker
• Wärmeableitendes Silikonpad
- Kurzanleitung

Optionales Zubehör

• U420-003-G2 USB 3.2 Gen 2 Type-C (10 Gbit/s) zu Type-C-Kabel, 0,9 m

Standardinstallation

Hinweise:

• HDD/SSD-Laufwerke sind empfindlich gegen statische Elektrizität und müssen fachgerecht behandelt werden, um das Risiko eines Datenverlusts zu vermeiden. Handhaben Sie Ihr HDD/SSD-Laufwerk immer vorsichtig, indem Sie ein antistatisches Band (z. B. das P999-000 von Tripp Lite) tragen, wenn Sie es transportieren, oder indem Sie eine geerdete Metalloberfläche berühren, um sich selbst von statischer Elektrizität zu entladen, bevor Sie das Laufwerk anfassen.

• Stellen Sie beim Abkoppeln des Laufwerks sicher, dass Sie die richtigen Schritte Ihres Betriebssystems ausführen. Das unsachgemäße Abkoppeln des Laufwerks kann zu Datenverlust oder Beschädigung führen.

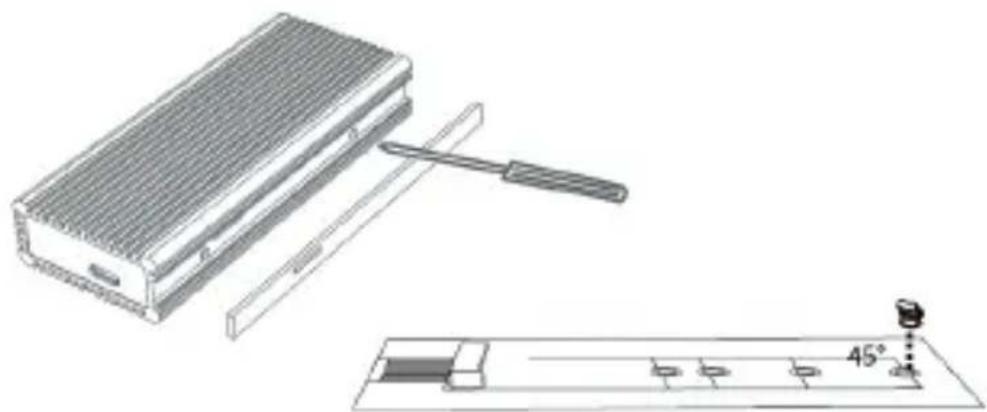

• Ziehen Sie das Festplattenfach heraus und montieren Sie den im Lieferumfang enthaltenen Silica-Gel-Stecker in die SSD-Öffnung.

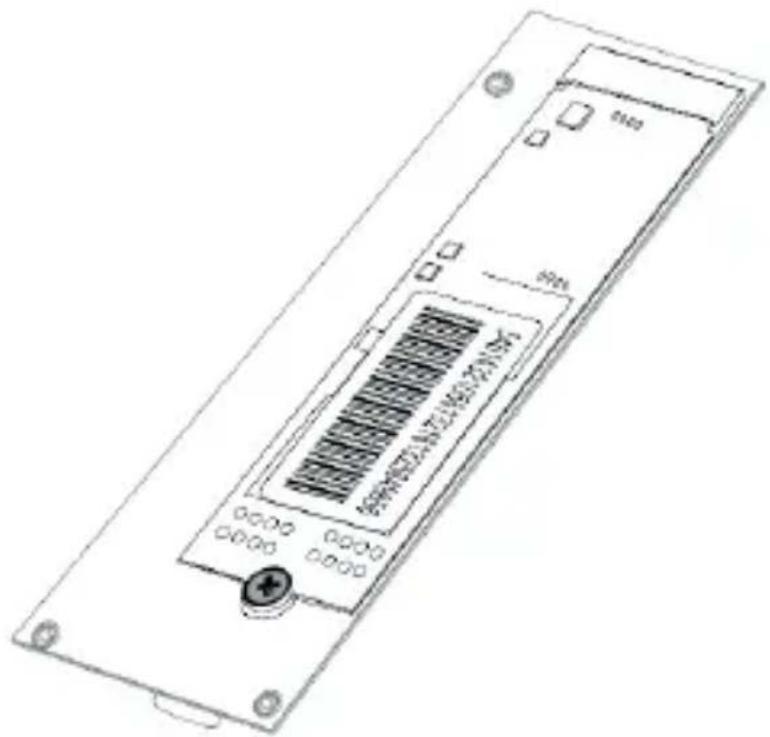

1. Legen Sie die M.2 SSD auf den Kartensteckplatz und drehen Sie den Silica-Gel-Stecker, um die SSD zu verriegeln.

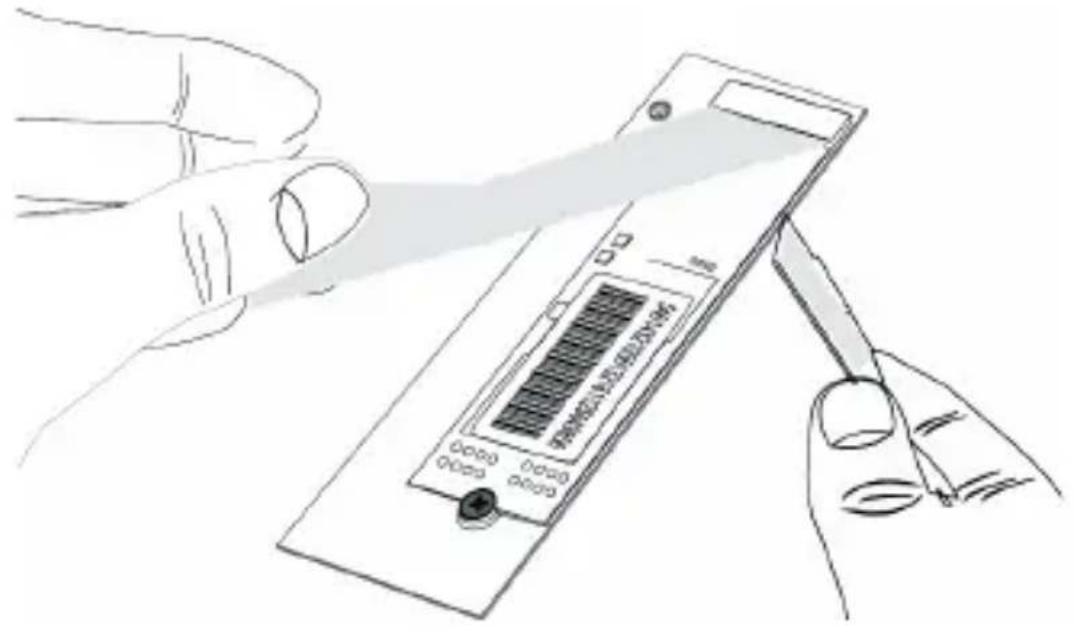

1. Ziehen Sie die Folie des blauen wärmeableitenden Silikonpads ab, kleben Sie das Pad auf die SSD und anschließend das wärmeleitende Kupferblech auf das Pad.

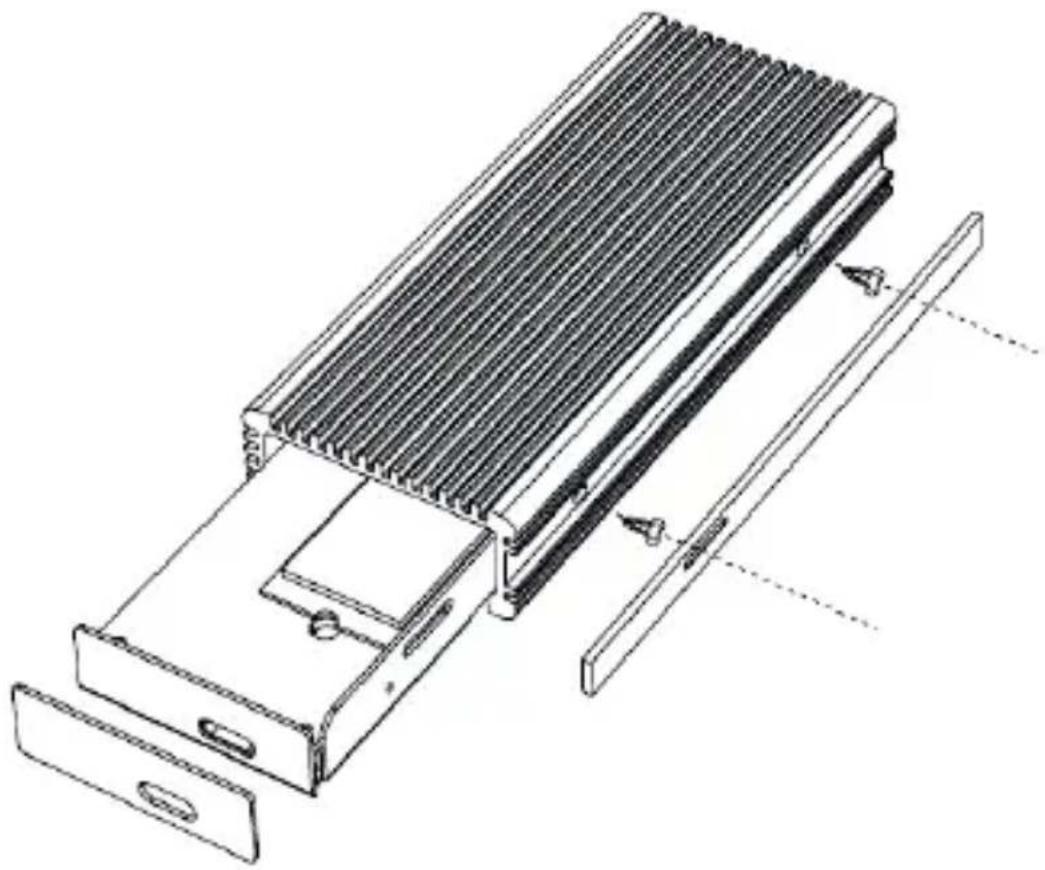

1. Befestigen Sie das Fach mit den im Lieferumfang enthaltenen Schrauben. Sie können die Frontplatte auch mit der Acrylklebebandseite der Platte über die LEDs kleben.

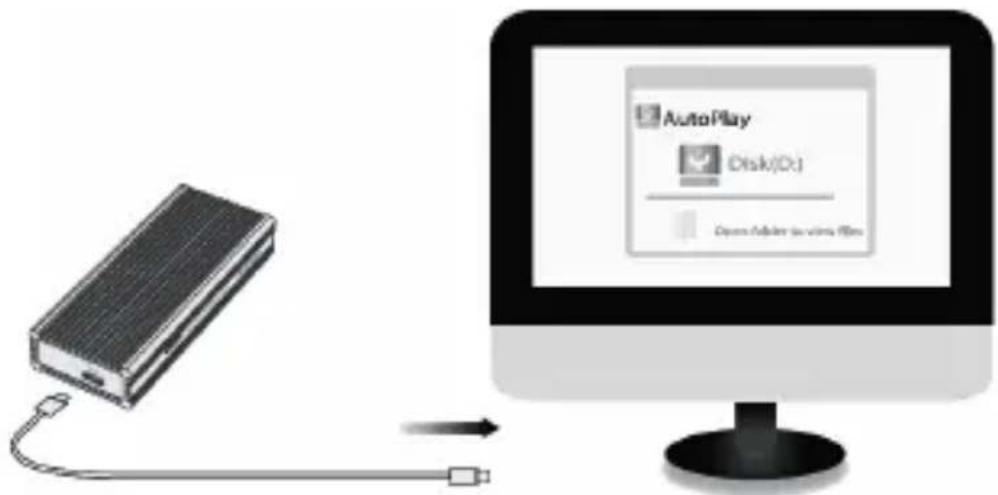

1. Stecken Sie das im Lieferumfang enthaltene USB-C 3.2 Gen 2-Kabel in den USB-C-Anschluss des Adapters und den USB-C-Anschluss Ihres Computers ein.

Hinweis: Ein partitioniertes SSD wird nach dem Anschluss an den Computer als „neues Laufwerk“ erkannt und kann direkt lesen/schreiben. Eine neue SSD muss partitioniert werden, bevor sie vom Computer erkannt wird.

AutoPlay Disk(D:) C:\Users\Adobe\svitomo.film

Technische Daten

Eingang USB-C (Buchse)
SSD-Typ B+M Key (SATA) /	m Key / B+M Key (NVME)
SSD-Größe 2230, 2242, 2260,	2280
USB-Spezifikation USB 3.2 Gen 2 (10 Gbit/s)
LED-Beschreibung (x1) Leistung/Daten = Blau;RGB abwechselnd
Stromquelle Mit Hub betrieben
Material Aluminium
Betriebssystemkompatibilität Windows, Mac, Linux
Betriebstemperaturbereich 10 °C bis 70 °C
Lagertemperaturbereich 0 °C bis 65 °C
Relative Feuchtigkeit(Bereich)	10 % bis 80 % rF
Abmessungen der Einheit[H x B x T]	20 x 46 x 110 mm

Garantie

1 Jahr eingeschränkte Garantie

Der Verkäufer garantiert für einen Zeitraum von einem (1) Jahr ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend.

Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Garantie

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
