U457025SATAG2 - Boîtier de disque dur externe Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de disque dur externe
Marque	Tripp Lite
Modèle	U457-025-SATAG2
Interface hôte	USB 3.1 Gen 2 (10 Gbps) via USB Type-C
Compatibilité disque	Disques SATA SSD/HDD de 2,5 pouces (hauteur max 9,5 mm)
Connecteur disque	SATA 22 broches
Connecteur hôte	USB Type-C (femelle)
Taux de transfert max	10 Gbps
Capacité max testée	2 To
Matériau du boîtier	Aluminium avec évents de refroidissement
Alimentation	Par USB (5 V) ou adaptateur CC 5 V 2 A (non fourni)
Indicateur LED	Blanc fixe (alimentation), clignotant (accès données)
Systèmes d'exploitation	Tous les systèmes d'exploitation compatibles USB
Température de fonctionnement	10 à 50 °C
Humidité de fonctionnement	10 à 80 % HR
Garantie	1 an (limitée)
Accessoires inclus	Câble USB 3.1 Gen 2 Type-C (0,6 m), vis, tournevis, pieds caoutchouc
Fonctions principales	Transforme un disque SATA en stockage externe portable ; prise en charge UASP pour performance accrue ; rétrocompatible USB 3.0, 2.0, 1.1
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter les liquides
Sécurité	Manipuler le disque avec précautions antistatiques ; débrancher via le système avant retrait
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter Tripp Lite pour service

FOIRE AUX QUESTIONS - U457025SATAG2 Tripp Lite

Comment installer un disque dur dans le boîtier U457-025-SATAG2 ?

Faites glisser le plateau USB-SATA hors du boîtier. Connectez le disque SATA 2,5 pouces au connecteur SATA. Fixez le disque avec les clous vrillés et les vis fournis. Replacez le plateau dans le boîtier et vissez-le. Branchez le câble USB, allumez l'interrupteur.

Mon disque n'est pas reconnu, que faire ?

Assurez-vous que le disque est correctement connecté et que l'interrupteur est sur ON. Si le disque est neuf, il doit être formaté via l'outil Gestion des disques de Windows ou l'Utilitaire de disque sur Mac.

Quels systèmes d'exploitation sont compatibles ?

Le boîtier est compatible avec tous les systèmes d'exploitation supportant l'USB, y compris Windows, macOS et Linux. Aucun pilote n'est nécessaire.

Comment débrancher le boîtier en toute sécurité ?

Utilisez la fonction Retirer le périphérique en toute sécurité de votre système d'exploitation avant de débrancher le câble USB. Un retrait non sécurisé peut entraîner une perte de données.

Qu'est-ce que la compatibilité UASP et comment en profiter ?

UASP (USB Attached SCSI Protocol) améliore les performances jusqu'à 70% par rapport au protocole BOT standard. Pour en bénéficier, votre ordinateur doit avoir un contrôleur hôte compatible UASP (carte mère récente).

Puis-je utiliser une alimentation externe si le port USB ne fournit pas assez de courant ?

Oui, le boîtier possède une entrée CC 5V 2A avec fiche 3,5x1,3x8 mm (centre positif). L'adaptateur n'est pas inclus. Cela peut être nécessaire pour certains disques durs mécaniques.

Quelles sont les vitesses de transfert maximales ?

Le boîtier supporte USB 3.1 Gen 2 jusqu'à 10 Gbps. Avec un disque SSD SATA III, les vitesses réelles peuvent atteindre environ 500 Mo/s en lecture/écriture. Compatible avec USB 3.0 (5 Gbps) et inférieurs.

Comment manipuler le disque dur pour éviter les dommages électrostatiques ?

Portez un bracelet antistatique ou touchez une surface métallique mise à la terre avant de manipuler le disque. Les disques sont sensibles aux décharges électrostatiques pouvant causer des pertes de données.

Quelle est la garantie de ce boîtier ?

Tripp Lite offre une garantie limitée d'un an à compter de la date d'achat. Elle couvre les défauts de matériaux et de fabrication. Pour un retour, contactez le support Tripp Lite pour obtenir un numéro RMA.

Ce boîtier fonctionne-t-il avec un SSD ou un HDD de 2,5 pouces ?

Oui, il est compatible avec les deux types de disques SATA de 2,5 pouces, y compris les SSD et HDD jusqu'à une hauteur de 9,5 mm. Testé avec des disques jusqu'à 2 To.

MODE D'EMPLOI U457025SATAG2 Tripp Lite

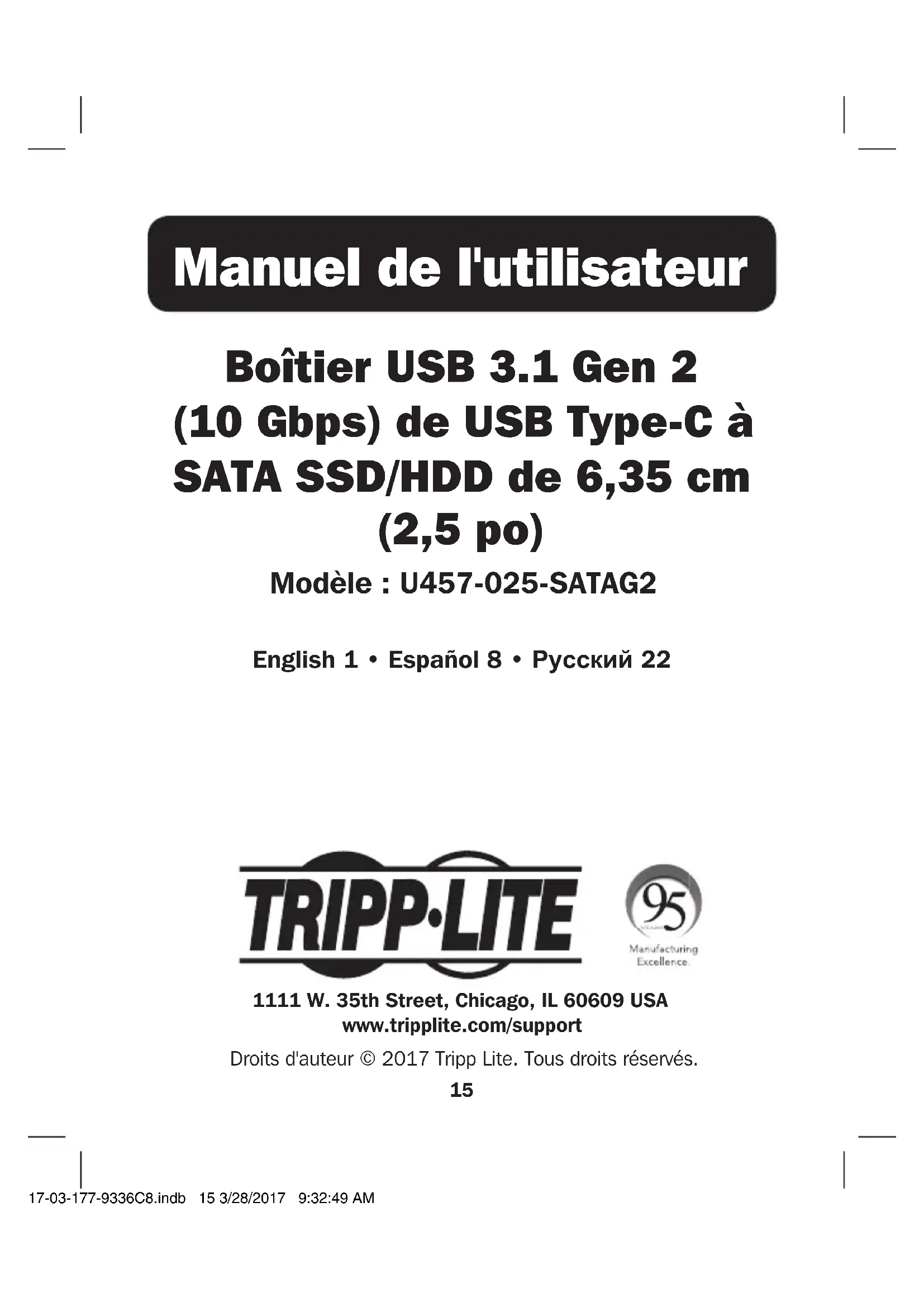

Manuel de l'utilisateur

Boîtier USB 3.1 Gen 2 (10 Gbps) de USB Type-C à SATA SSD/HDD de 6,35 cm (2,5 po)

Modèle : U457-025-SATAG2

English 1 • Español 8 • Русский 22

TRIPP·LITE

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

• U457-025-SATAG2
- Câble USB 3.1 Gen 2 (10 Gbps) Type-C (M/M), 0,6 m (2 pi)
- Clous vrillés de montage (x4)
- Vis pour le boîtier (x4)
- Tournevis
- Pieds en caoutchouc
• Manuel de l'utilisateur

Caractéristiques du produit

• Transformer le lecteur de disque dur SATA de 6,35 cm (2,5 po) ou un disque statique à semi-conducteurs en une solution de mémoire externe portable
• Compatible UASP avec une performance jusqu'à 70 % plus rapide lorsque raccordé à un contrôleur hôte activé UASP
• Prend en charge des taux de transfert de données USB 3.1 Gen 2 pouvant atteindre jusqu'à 10 Gbps; rétrocompatible avec USB 3.0, 2.0 et 1.1
• Compatible avec les lecteurs SATA III (6 Gbps), SATA II (3 Gbps) et SATA I (1,5 Gbps)
• Testé avec des lecteurs HDD SATA de 6,35 cm (2,5 po) et des lecteurs SSD jusqu'à 2 Tbits; prend en charge des lecteurs de capacité plus élevée lorsque disponibles
• La conception mince en aluminium est durable et parfaite pour le voyage; l'appareil peut être rangé dans un sac d'ordinateur portable lorsqu'il n'est pas utilisé.
• Le boîtier en aluminium avec des évents permet de libérer la chaleur et de refroidir de manière passive le lecteur pour aider à prévenir la défaillance du lecteur et la perte des données.

Caractéristiques du produit

- Prêt à l'emploi; aucun logiciel ou pilote requis, et aucune alimentation externe requise

Configuration requise

• Ordinateur avec un port USB Type C disponible; un port USB 3.1 Gen 2 (10 Gbps) est requis pour atteindre des vitesses maximales
• Exige un contrôleur hôte activé UASP pour atteindre une performance UASP
• Lecteur HDD SATA de 6,35 cm (2,5 po) ou SSD avec une hauteur maximale de 9,5 mm
• Compatible avec tous les systèmes d'exploitation USB

Accessoires en option

- Câble U420-003-G2 USB USB 3.1 Gen 2 (10 Gbps), USB Type C (M/M). 0,9 m (3 pi)

Mise sous tension de l'appareil

Entrée CC : Dans la plupart des cas, suffisamment d'alimentation est fournie via la connexion USB d'un ordinateur. Si de l'alimentation supplémentaire est nécessaire, un adaptateur de puissance fourni par l'utilisateur peut être utilisé entre le port d'entrée CC sur l'appareil et une prise murale.

Remarque : Le U457-025-SATAG2 est compatible avec les sources d'alimentation de 5 V, 2 A qui utilisent une fiche de sortie de 3,5 x 1,3 x 8 mm avec une extrémité positive et un manchon négatif.

Installation

Remarques :

- Les lecteurs HDD/SSD sont sensibles à l'électricité statique et doivent être manipulés de façon adéquate afin de prévenir tout risque de perte de données. Toujours manipuler le lecteur HDD/SSD avec prudence en portant un dispositif antistatique (comme la P999-000 de Tripp Lite) lors de son transport ou en touchant une surface métallique mise à la masse pour décharger les charges électrostatiques du corps avant de toucher au lecteur ou de le manipuler.

- Au moment de débrancher un lecteur connecté, suivre les étapes de déconnexion appropriées pour le système d'exploitation pour un débranchement sans risque. Retirer le lecteur avant une déconnexion appropriée pourrait entraîner la perte ou la corruption des données stockées sur le lecteur.

- Si le lecteur SATA n'a pas été formaté, il doit d'abord être formaté en utilisant l'utilitaire Disk Management de l'ordinateur pour copier et accéder aux fichiers.

1. Faire glisser le plateau du lecteur de USB à SATA hors du boîtier du lecteur.

2. Raccorder le lecteur HDD/SSD de 6,35 cm (2,5 po) au connecteur SATA sur le plateau du lecteur.

3. Insérer les clous vrillés de montage fournis entre les trous du montage du lecteur sur le dessus et les côtés du plateau du lecteur et le lecteur. Visser les vis en utilisant le tournevis fourni.

4. Glisser l'élément de raccord d'USB à SATA avec le lecteur de disque dur dans le boîtier du lecteur.

5. En utilisant le tournevis et les vis inclus, mettre le plateau du lecteur en place en faisant correspondre les vis et en les vissant en place dans la partie inférieure du boîtier avec le tournevis inclus de façon à ce que le plateau soit fermement en place. Pour éviter tout glissement possible, fixer les pieds en caoutchouc inclus sur les trous de vis.

Installation

1. Raccorder le câble USB 3.1 Gen 2 inclus au port USB Type-C sur l'appareil et le port USB Type-C sur l'ordinateur.

2. Faire basculer le commutateur ON/OFF (marche/arrêt) sur la plaque avant à « ON » (marche).

Remarque : Si de l'alimentation supplémentaire est nécessaire, une prise d'entrée CC a été fournie. La source d'alimentation n'est pas fournie. Consulter la section « Mise sous tension de l'appareil » pour des informations sur l'entrée CC.

1. Le boîtier est maintenant prêt à être utilisé. Le voyant à DEL blanc s'allumera en continu pour indiquer la présence de l'alimentation et clignotera lors de la lecture/l'écriture de données.

Caractéristiques techniques :

Connexion du lecteur Données +	Alimentation SATA à 22 broches
Connexion USB USB Type-C
Voyant à DEL Blanc : alimentation	et accès aux données
Taux de transfert de données maximum	10 Gbps
Capacité maximale du lecteur Testé jusqu'à 2 Tbits
Température de fonctionnement 10 à 50 °C (50 à 122 °F)
Humidité de fonctionnement 10 à	80 % HR

USB Type-C et USB-C sont des marques de commerce d'USB Implementers Forum

Garantie

Garantie limitée d'un (1) an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs

(Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
