| Marque | Kärcher |
| Modèle | FRV 50 ME |
| Type de produit | Nettoyeur de surface pour nettoyeur haute pression |
| Utilisation | Nettoyage de surfaces au sol |
| Pression maximale d'eau | 25 MPa (250 bars) |
| Température maximale d'eau | 85 °C |
| Calibre de buse compatible | 036 - 125 (selon pack de buses) |
| Bras rotatif | Oui, deux buses |
| Évacuation des eaux usées | Par flexible (hauteur max 1 m) |
| Montage initial | Embout court pour poignée avec régulateur rotatif ; embout long pour poignée sans régulateur |
| Lubrification | Graisser les joints toriques avant montage |
| Entretien | Rincer à l'eau claire après usage ; protéger du gel ; ne pas déformer les poils |
| Stockage | Ne pas laisser reposer sur la brosse |
| Sécurité | Ne pas diriger le jet sur des personnes, animaux, ou installations électriques ; attendre l'arrêt du bras rotatif avant intervention ; porter gants et lunettes |
| Niveaux de danger | Danger, Avertissement, Précaution, Attention |
| Pièces détachées | Buses, joints toriques, flexible, brosse (réf. 6.371-011.0), pack de buses |
| Accessoires | Fixation flexible, collecteur d'impuretés, support flexible, flexible de rallonge |
| Garantie | Reportez-vous à la notice complète |
| Poids | Environ 5 kg |
| Dimensions | Environ 50 x 30 x 20 cm |
FOIRE AUX QUESTIONS - FRV 50 ME Kärcher
Questions des utilisateurs sur FRV 50 ME Kärcher
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Nettoyeur haute pression au format PDF gratuitement ! Retrouvez votre notice FRV 50 ME - Kärcher et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FRV 50 ME de la marque Kärcher.
MODE D'EMPLOI FRV 50 ME Kärcher
Lire ce manuel d'utilisation original avant la première utilisation
de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le futur propriétaire.
Consignes de sécurité
Risque de blessures en raison d'un appareil défectueux. Vérifier le bon état de l'appareil avant de commencer à travailler. Ne pas utiliser l'appareil si son état n'est pas irréprochable.
Il est interdit d'effectuer des modifications sur l'appareil.
Risque de blessure dû au bras rotatif. Ne jamais mettre les mains sous l'appareil pendant le fonctionnement du nettoyeur haute pression.
Le bras rotatif continue de tourner un moment après la coupure du nettoyeur haute pression. Avant de travailler sur l'appareil, attendre que le bras rotatif soit arrêté.
Une utilisation incorrecte des jets haute pression peut présenter des dangers. Le jet ne doit pas être dirigé sur des personnes, des animaux, des installations électriques actives ni sur l'appareil lui-même.
Risque pour la santé. Lors du nettoyage de surfaces salies recouvertes de substances nocives pour la santé, porter des vêtements de protection adaptés.
Avertissement
Risque de blessure par le jet d'eau à haute pression.
Lors de travaux avec de l'eau chaude : risque de brûlure par contact avec les surfaces chaudes et risque
d'ébouillantement !
Lors de travaux avec le nettoyeur de surface, porter des gants de protection et des lunettes protectrices.
Risque d'atteintes auditives lors de travaux effectués à proximité de composants amplificateurs de bruits ! Dans ce cas, porter une protection auditive.
Risque de glissement dû à l'eau stagnante. Porter des chaussures antidérapantes. Re-
Évacuer l'eau stagnante une fois le nettoyage terminé.
Respecter les consignes de sécurité du nettoyeur haute pression.
Niveaux de danger
Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.
Avertissement
Signale la présence d'une situation éventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.
Précaution
Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.
Attention
Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.
Avertissement
Risque de blessure dû au bras rotatif. Ne jamais mettre les mains sous l'appareil pendant le fonctionnement du nettoyeur haute pression.
Le bras rotatif continue de tourner un moment après la coupure du nettoyeur haute pression. Avant de travailler sur l'appareil, attendre que le bras rotatif soit arrêté.
En cas de fonctionnement avec de l'eau chaude :
Avertissement
Risque de brûlures ! Ne pas toucher les surfaces chaudes !
Ne pas mettre en marche le nettoyeur de surface sans avoir lu le manuel d'utilisation.
Utilisation conforme
Le nettoyeur de surface convient au nettoyage de surfaces au sol en association avec un nettoyeur haute pression.
Pression maximale de l'eau 25 MPa (250 bars).
Température maximale de l'eau 85 °C.
L'eau sale est évacuée à l'aide d'un tuyau.
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
Les appareils usés contiennent des matériaux précieux recyclables, lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez systèmes de collecte adéquats afin d'apporter les appareils usés.
Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
Pour permettre un fonctionnement sans défaut de votre nettoyeur haute pression, utiliser les buses hautes pression appropriées.
Remarque :
Les packs de buses nécessaires sont définis en fonction des jets haute pression correspondants et doivent être commandés séparément.

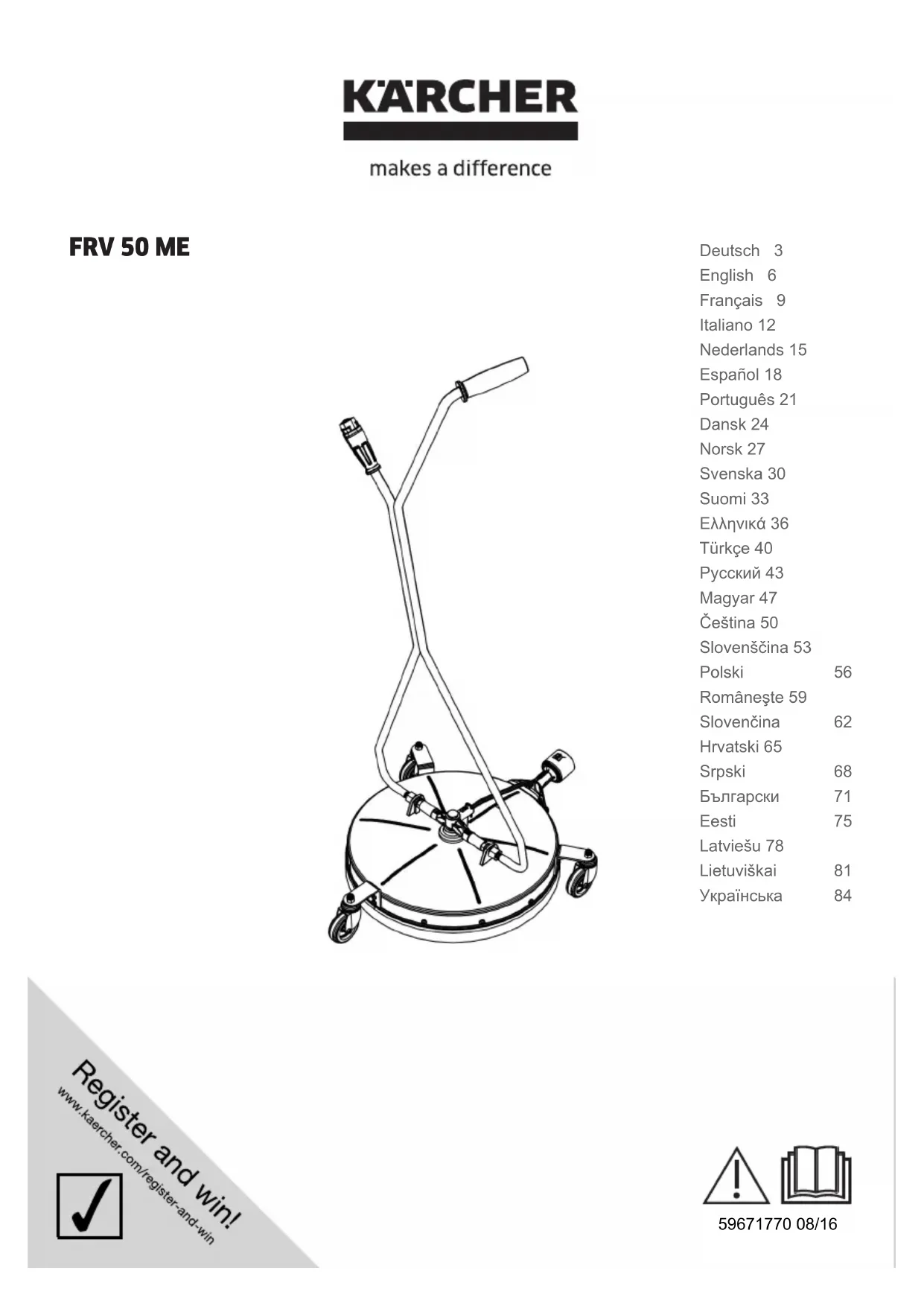

Figure 1, cf. page de couverture
Calibre de la buse (exemple)
Relever le calibre de la buse sur la plaque signalétique du nettoyeur haute pression. Sélectionner le pack de buses correspondant au nettoyeur haute pression dans le tableau suivant.
| Calibre de la buse du net-toyeur haute pression | Pack de buses | Calibre de la buse du pack de buses |
| 036...040 2.64 | 2-431.0 2x10 | + 20 |
| 041...045 2.64 | 2-432.0 2x11 | + 23 |
| 046...050 2.64 | 2-433.0 2x12 | + 26 |
| 051...080 2.64 | 2-982.0 2x20 | + 40 |
| 081...100 2.64 | 3-769.0 2x30 | + 40 |
| 101...125 2.64 | 3-768.0 2x38 | + 50 |
Figure 2, cf. page de couverture
1 Joint torique 2 Bras rotatif 3 Buse 4 Écrou chapeau
→ Insérer le joint torique dans l'encoche du bras rotatif → Mettre la buse en place. → Serrer légèrement la buse avec l'écrou chapeau.
Remarque :
Le jet sortant doit être ajusté de façon parallèle au bras de rotation.
Ajuster le plan clé de la buse (écartement de 10) parallèlement au bras rotatif. Serrer l'écrou chapeau (écartement de 22) à l'aide de la clé. Répéter l'opération sur le deuxième bras en rotation.
Remarque :
Ne pas poser les buses pour le nettoyeur de surface sur la lance du nettoyeur haute pression.
Figure 4, cf. page de couverture
1 Buse d'injection 2 Clé à cliquet
Visser la buse d'injecteur avec clé à cliquet dans l'injecteur et la serrer à la main (8 Nm).
La clé à cliquet est fournie avec le jeu de buses.
Figure 5, cf. page de couverture
1 Poignée pistolet avec régulateur rotatif 2 Poignée pistolet sans régulateur rotatif 3 Embout, court 4 Embout, long
En état de livraison, l'appareil est monté avec l'embout court prévu pour une utilisation sur une poignée pistolet avec régulateur rotatif.
Pour une utilisation avec une poignée pistolet sans régulateur rotatif, l'embout court doit être dévissé et remplacé par l'embout long fourni.
Graisser les joints toriques de l'embout avant de le monter.
Raccorder la poignée pistolet du nettoyeur haute pression au nettoyeur de surface et serrer fermement à la main. Le cas échéant, serrer à l'aide d'une clé plate (ouverture de 27).
Précaution
Un fort jet d'eau sale s'écoule du raccord flexible. Ne pas utiliser le nettoyeur de surface sans flexible.
Lubrifier le joint torique avec la graisse fournie à l'extrémité du flexible avant le montage. Insérer le flexible fourni sur le raccord de flexible du nettoyeur de surface et le fixer en le faisant tourner. Guider l'autre extrémité du flexible vers un écoulement et la fixer avec la bande velcro fournie.
Remarque :
Si possible, poser le flexible de manière inclinée. La hauteur de refoulement maximale des eaux usées est de 1 m.
La bande velcro jointe permet de fixer l'extrémité libre du flexible (par exemple sur une grille d'écoulement).
En cas de besoin, utiliser un flexible de rallonge (cf. « Accessoires »).
Pendant le travail, tenir la poignée pistolet et la poignée du nettoyeur de surface des deux mains. Guider le nettoyeur de surface de manière à ce qu'il repose bien sur la surface à nettoyer.
En cas de fonctionnement à l'eau chaude, utiliser le nettoyeur de surface après l'avoir refroidi pendant 2 minutes à l'eau froide. → En cas de besoin, rincer à l'eau claire le nettoyeur de surface et le flexible d'aspiration.
Entretien
Mettre l'appareil à l'abri du gel. Ne pas déformer les poils lors du stockage.
Remarque :
Pour garantir en permanence un bon résultat d'aspiration, ne pas laisser reposer le nettoyeur de surface sur la brosse après son utilisation.
Après l'utilisation, rincer les roulettes dirigeables à l'eau claire et les vaporiser d'huile lubrifiante après le séchage.
Accessoires
| Accessoires : Référence | |
| Fixation du flexible (ventouse pour la fixa-tion sur plans lisses) | 2.642-528.0 |
| Collecteur d'impuretés (séparateur de saletés grossières) | 2.642-532.0 |
| Support de flexible (fixa-tion murale) | 2.042-001.0 |
| Brosse FRV 50 ME 6.37 | 1-011.0 |
| Flexible de rallonge 4.44 | 1-040.0 |
Le bras rotatif ne tourne pas :
Vérifier si les buses de nettoyage sont sales.
La puissance d'aspiration baisse :
→ Couronne de brosse usée - remplacer la couronne de brosse. → Canal d'aspiration ou flexible d'aspiration obturé - nettoyer le canal d'aspiration ou le flexible d'aspiration. → Buse d'injecteur obturée - nettoyer la buse d'injecteur.
