MODE D'EMPLOI Skulpter Qube Elysia
Le Préampli Sculpteur De Son
Le skulpter 500 est la solution d'enregistrement ultime. Son préamplificateur audiophile est unconçu autour de résistances qui contrôle un amplificateur entièrement Class-A à composants discrets. Ce dernier pourra reproductive le signal de n'importe quel microphone de façon remarquablement pure et naturelle.
Besoin de coloration? Le son pourrait être modifié grâce à deux étages de saturation/filtrage alors que le compresseur embarqué vous permettra de faire sonner comme un disque vos prises voix et instrument dés la prise de son.
Que vous l'aimiez transparent ou coloré, le bonheur sonore ne s'arrête pas à vos micros...Pour que la qualité de son amplification et de sestraitements profite aussi à vos guitares, basses, synthes ou effets, le skulpter 500 est équipé d'une entrée DI symétrique à très large headroom.
Compatible 31
Installation 31
Commandes 32
Connecteurs 34
Structure de Gain Audiophile. 35
Double Circuit de Coloration 36
Filtre Coupe-Bas Variable 37
DI Symétrique 37
Compresseur Embarqué Intelligent 38
Indicateur Multifonction 39
Specifications. 40
English Manual...2
Deutsches Handbuch ... 16
elysia
Compatibilité
Le skulpter 500 est un module fait pour etre instalé dans des boîtiers compatibles avec le format 500 API (non fournit). Il ne peut fonctionner sans etre connecté à un de ces boîtiers.
La consommation électrique est de 115 milliampères en +/- 16 volts DC. Le skulpter 500 répond à toutes les caractéristiques techniques etlectroniques requises par le VPR Alliance, permettant ainsi le plus haut niveau de compatibilité avec l'essentiel des chassis 500 du marché.
Installation
Veuillez suivre ces quelques étapes pour installer votre skulp-ter 500:
- Éteignez votre boîtier API série 500 et déconnectez son cable d'alimentation.
- Insérez le module dans un espace libre de votre chassis. Assurez-vous que le connecteur de la PCB soit aligné avec celui du chassis.
- Poussez doucement le module pour l'encastrer - Allez-y doucement!
- Fixez la façade avant à l'aide des deux vis fournies normalement par le fabriquant du boîtier.
- Connectez vos câbles audio (voir page 34 pour plus d'infos) et allumez votre boîtier. C'est fait!
Maintenant amusez-vous bien avec votre skulpter 500!

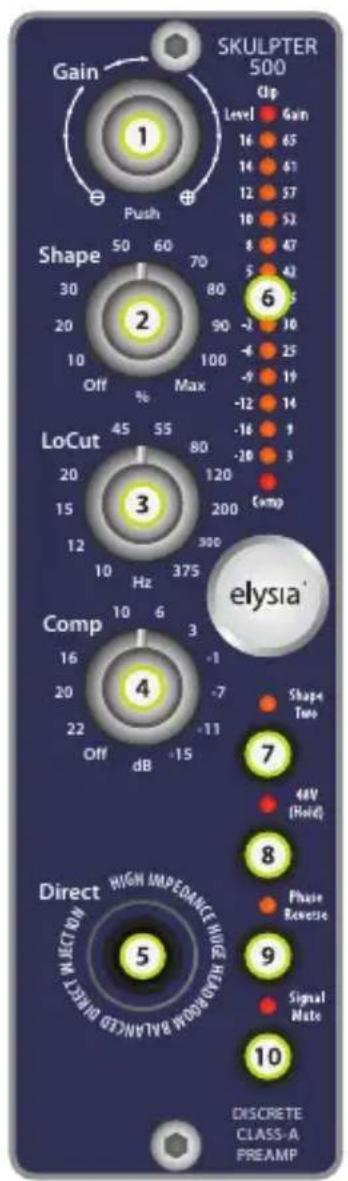

Commands
1 Gain: Tournez à droite pour augmenter le niveau de gain ou vers la gauche pour le baisser. Pressez pour visualiser le niveau de sortie ou le niveau de gain sur l'indicateur à LED. Note: Le préampli micro et l'entrée direct ont leur valeur de gain attitrée. Passer de Mic à DI, ou l'inverse, changera automatiquement le gain. (p. 35)
elysia
Shape: Tournez à droite pour augmenter les effets de saturation/filtrage. 'Shape One' est le réglage par défaut; presse le bouton correspondant pour 'Shape Two'. (p. 36)
3 LoCut: Filtre coupe-bas avec pente à 12 dB par octave régblable de 10 à 375 Hz. Tournez vers la droite pour augmenter la fréquence de coupure. (p. 37)
4 Comp: Compresseur 'soft knee' intelligent à ratio fixe de 3:1. Il est hors-circuit tout à gauche, tournez à droite pour baisser le seuil de compression. (p. 38)
5 Direct: Entreee directe haute impedance/headroom pour instruments, etc. Note: La DI est prioritaire sur I'entree micro et sera donc activee des I'insertion d'un jack. (p. 37)
6 Meter: Une colonne de LEDs indiquant la surcharge de l'entrée (haut), le niveau de sortie ou le gain du préampli (milieu) et l'intensité de la compression (bas). (p. 39)
Shape Two: Change la courbe du contrôle du circuit de coloration d'instrument (Shape One, LED off) à vocal (Shape Two, LED on). (p. 36)
48V (Hold): Active ou désactive l'alimentation phantom +48V. Note: Par sécurité, la mise en service se fait en maintenant appuyé le bouton pendant deux secondes.
9 Phase Reverse: Passe la phase de normale (LED off) à inversée, ou vice versa. Note: Le signal sera coupé pendant quelques milliseconds pour éviter tout bruit parasite.
10 Signal Mute: Permit de changer d'instrument ou de micro sans s'abimer les oreilles ou les enceintes, ou d'effectuer un silence total. La LED est allumée lorsque le signal est coupé.
Connecteurs
Entree Micro (+19dB max
Affectation: 1 terre 2 chaud (+) 3 froid (-)
Note: Ne jamais utiliser de cables/adaptateurs asymétriques pour connecter des microphones. Vous risqueries toutes sortes de bruits parasites jusqu'à un court-circuit destructeur si l'alimentation phantom était utilisée. Utilisez de bons cables micro XLR > XLR.
Sortie (+4dBu)
Affectation en symétrie: 1 terre 2 chaud (+) 3 terre
Affectation en asymétrique: 1 terre 2 chaud (+) 3 flottant
Entree DI (+19dB max) Affectation en symetre: T chaud (+) R froid (-) S terre
Affectation en asymétrique: T signal S terre
Note: Ne pas utiliser de cables symétriques (TRS) pour connecter des sources asymétriques (ex: guitares) à l'entrée DI. L'anneau ne sera pas bien connecté et produit toutes sortes de parasites en faisant antenne. De plus, le circuit pourrait ne plus être enclenché par l'insertion du jack.
elysia
Structure de Gain Audiophile
Le skulpter 500 n'utilise pas de potentiemetre pour modifier le gain, mais une topologie bien plus audiophile: Des résistances fixes selectionnées par une cascade de relais et switchs electroniques. Cette configuration est controllee par un encodeur comprenant 20 pas par rotation, avec au final 40 valeurs de gain en pas de 1.5 / 2 dB (plage totale de gain: 3 - 65 dB).
Tourner cet encodeur vers la croite augmente le gain; vers la gauche pour le baisser. Appuyez sur l'encodeur pour visualiser le niveau de gain sur les LEDs plutôt que le niveau de sortie.
Le skulpter 500 propose une plage de gain très étendue qui commence étonnement bas pour finir avec des valeurs permettant d'accommoder n'importe quel micro à ruban ou dynamique dont le niveau de sortie serait très faible. Un pad n'était pas nécessaire on obtendra un bien meilleur rapport signal/bruit.
Lorsqu'un skulpter 500 est eteint son niveau est automatiquement sauvegardé, le préamplificateur revendra au meme réglage de gain la session suivante.
L'utilisation de résistances fixes arrangées en cascade garantie des valeurs de gain très précises. On pourra donc construire des paires stéreo ou des configurations multicanales sans avoir à se soucie d'un apparage en usine.
Note: On notera que l'augmentation du gain par pas discretne ne peut se faire de façon continue sans interruption. De légers bruits peuvent apparaitre lors d'un changement de gain.
Double Circuit de Coloration
Le son ouvert et naturel du skulpter 500 peut etre modifie par les courbes de filtrage finement etudiees et la saturation d'une paire de circuits complètement
indépendants. Le montant désire de cet effet peut être mélangé au signal original avec la commande 'Shape'. Presser le bouton 'Shape Two' passé d'un mode à l'autre.

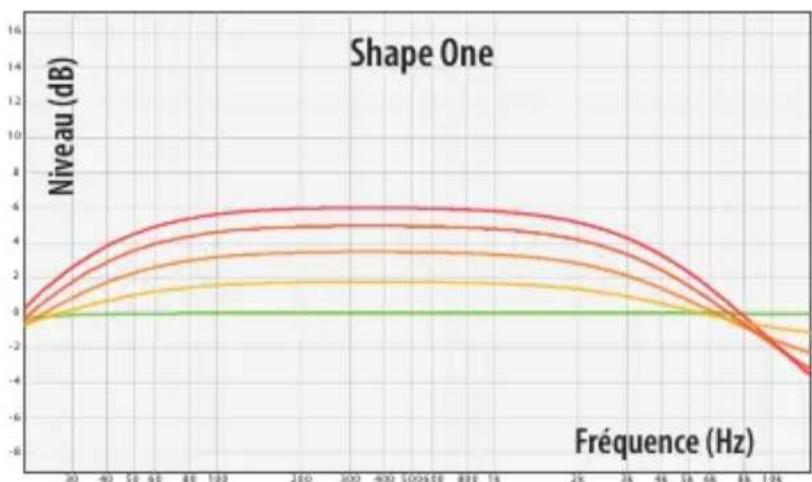

Shape One:Traitement Instrument
Le premier ingredien qui aidera à obtenir un gros son est l'ajout d'harmoniques (THD). L'intensité de la saturation est déterminée par le niveau d'entrée, intervient ensuite le niveau de gain du préampli. De façon concomitant le signal bénéficiera d'une courbe d'égalisation dont la caractéristique est d'attenuer le haut du spectre à partir de 4 kHz.

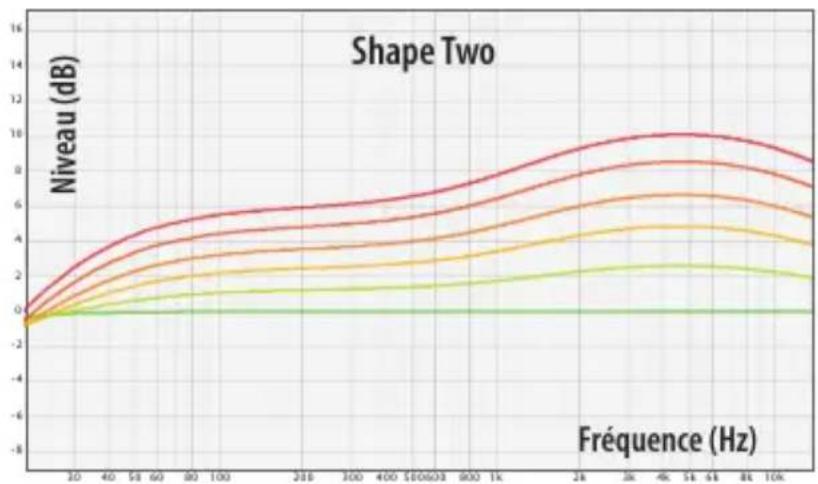

Shape Two:Traitement Vocal
Les voix pourront bénéficier du même traitement; et, à la maniere d'un circuit à lampe, cela se traduira d'avantage par une limitation de type 'soft clipping' qu'une réelle distorsion. Le réglage de la courbe d'EQ est évidemment différent pour la voix, avec jusqu'à 10 dB de boost vers 4,5 kHz.
Filtre Coupe-Bas Variable
Le filtré coupe-bas pour supprimer les pollutions dans le grave est un outilvriment essentiel pour un préamplificateur. Au lieu d'une ou deux fréquences
fixes, le skulpter 500 offre un filtrage qui s'etend de 10Hz à 375 Hz. La pente de ce filtré est de 12 dB/octave avec un amplificateur concu en class-A discret pour garantir la plus grande transparence.
DI Symétrique
Le skulpter 500 peut servir à vos microphones, mais pas seulement. Une DI JFET intégrée à la façon avant sera parfaite pour amplifier etTRAITER toutes sortes de
signaux issus de guitares, basses, synthes, effets... La haute impédance d'entrée d'un megaohm permettra aussi à l'utilisateur de brancher directement des instruments équipés de micros passifs sans le risque d'un mauvais appairage pouvant se traduire par un son terne et sans vie. Par ailleurs, l'étage d'entrée peut accepter des niveaux pouvant aller jusqu'à +19 dBu! Note: La DI a la priorité sur l'entrée microphone et sera activée automatiquement à l'insertion d'un jack.

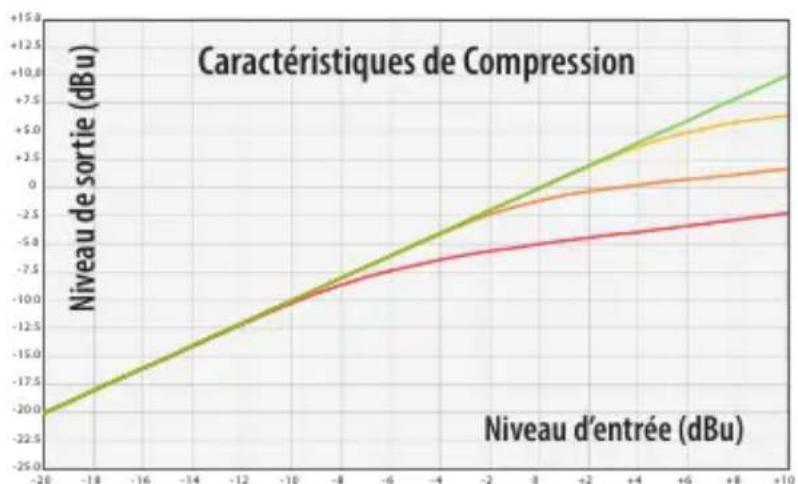

Compresseur Embarqué Intelligent
Le skulpter 500 est équipé d'un compresseur dont le réglage se résumé à un seul bouton. Son potentiamètre permet de régler le seuil avec un ratio fixe
de 3:1 et une courbe de compression de type "soft knee". Les temps d'attack et release ont ete choisis pour leur versatilité.
Ce n'est pas finit! Le fonctionnement simplissime mais redoutable de ce compresseur bénéficiaie de la fonction spéciale Auto Fast d'elysia permettant de réduire le temps d'attack à son minimum sur les transitoires les plus fortes.
D'un point de vue technique, le VCA discret utilise pour réduire le gain opère en feedback négatif avec l'ampli op qui le suit. Le signal passera dans le circuit de compression que lorsqu'il est opérant. Si aucune compression n'est déclenchée, le circuit du compréseur est simplement 'bypassé'.
Le fonctionnement est simplissime: Si vous désirez plus de compression, tournez 'Comp' vers la droite. Pour aucune compression, tournez-le complètement à gauche.
elysia
Indicateur Multifonction
Les quinze LEDs de l'indicateur de niveau du skulpter 500 vous informant sur quatre données importantes:
Saturation de l'Entree
Une LED unique située au sommet de la colonne s'allume des que le niveau maximal d'entrée est dépasse. Si l'entrée n'est pas en surcharge, on est certain que le reste du circuit audio ne le sera pas non plus. La LED brillera d'autant plus fort que la surcharge augmente.
Compression
Une autre LED unique située tout en bas de la colonne vous indique le niveau de réduction de gain appliqué au signal si le compresseur est activé. Cette LED varie en intense et fonction de l'importance de la compression.
Indicateur de Niveau
Les treize LEDs situées au milieu de la colonne vous informant sur le niveau de sortie du préamplificateur. Pour plus de précision dans la lecture des valeurs les LEDs changent elles aussi en intense. Les effets de niveau induits par le compresseur ou les sections de coloration peuvent aussi être visualisés sur cet indicateur.
Indicateur de Gain
Si on appuie sur l'encodeur de gain, l'indicateur de niveau passé alors en mode indicateur de gain. L'échelle à litre est dans ce cas celle située à droite de la colonne avec comme valeurs indiquées celles concernant le gain que le préampli génére.
Données techniques
Réponse fréquentière @ 3dB gain: 10Hz - 170kHz (-3dB)
Réponse fréquentière @ 29dB gain: 10Hz - 170kHz (-3dB)
La conformité de cet apparéil aux directives européennes est confirmée par le marquage CE apposé sur l' apparéil.
Cette déclaration n'est plus valide en cas de modification non-àutorisée de l'appareil.
Assurez-vous de bien utiliser votre rack compatible série 500 API au bon voltage.
- Remplacez les fusibles en veillant à respecter leur type et valeur.
Le rack série 500 doit être connecté à la terre.
- Ne pas utiliser un cordon d'alimentation déterioré.
- Ne pas poser d'objet contenant un liquide sur l'appareil.
- Ne pas exposer l'appareil à la pluie ou à l'humidité.
- Ne pas utiliser cet apparéil à côte d'une source d'eau.
- Ne confiez les réparations qu'a du personnel qualifié.
ATTENTION: Température
-
La surface de cet apparéil peut devenir chaude pendant son utilisation.
-
Ne pas installer l'appareil à côte d'une source de chaleur.
ATTENTION: Montage et branchement
-
Ne jamais brancher la sortie d'un ampli de puissance à l'entrée de cet apparéil
-
Ne forcez pas lors du rackage de votre module.
ATTENTION: Humidité
- Si cet apparéil est déplaced d'un endroit froid à une piece chaude, de la condensation peut se former à l'intérieur de celui-ci. Pour éviter d'abîmer l' apparéil, laissez-le s'adapter à la température avant de l'allumer.
Garantie
Le skulpter 500 est couvert par une garantie contre tous defaults concernant les pieces et la main d'oeuvre limite à une période de 2 ans à compter de la date d'achat du matériel neuf. L'usure naturelle n'est pas couverte par cette garantie. Les réparations ou les remplacements nétendront pas la période de garantie.
La garantie est donnée à l'acheteur initial uniquement et n'est pas transférable. elysia n'accordera de garantie qu'aux produits achetés à des distributeurs autorisés par elysia. Sauf autorisation préalable d'élysia, la garantie est seulement valable que dans le pays où s'est fait l'achat.
Toute garantie se voit nulle si le produit a ete endommagé lors d'une mauvaise utilisation, un accident, une négligence, une modification, un bricolage, ou quelque alteration non autorisee par qui que ce soit d'autre que le personnel de maintenance autorisedelysia.
Le garant n'assume aucune responsabilité en ce qui concerne les autres dommages, incidents, ou conséquences liés à un mauvais fonctionnement de l'appareil. Toutes et chacune des garanties de commercialisabilité et adéquation impliquées par la loi sont limitées à la durée de la garantie ici exprimée.
elysia ne paiera pas pour des envois par fret express ou 24h, ou pour des destinations se trouvant en dehors d'Allemagne. Tous dommages causés par le transport ne sont pas couverts par la garantie.
Cette garantie vous donne des droits spécifique et vous pourriez avoir d'autres droits qui varient d'un pays à un autre. Certaines des restrictions ci-dessus peuvent ne pas vous concerner.
elysia
Informations legales
Le contenu de ce document est sujet à modification sans avis préalable et ne peut à ce titre être considéré comme une obligation ou garantie qu'elle qu'elle soit du fabriquant. Aucune garantie, exprimée ou induite n'est faite quant à la qualité, la cohérence ou la véracité de ce document.
Le fabriquant se reserve le droit de changer le contenu de ce document et/ou les produits associés à tout moment et ce sans avis préalable. Le fabriquant ne peut être tenu responsable des dégats occasionnés decouulant d'une mauvaise utilisation, ou de l'impossibilité d'utiliser ce produit ou cette documentation.
L'information contenue dans ce document est soumise au copyright. Tous les droits, modifications techniques ou errata sont réservés. Aucune partie de ce manuel ne peut être reproduite ni transmise sousquelque forme et pourquelque raison sans l'autorisation préalable et écrite des ayants droits.
elysia et skulpter sont des marques déposées d'elysia GmbH. Les autres marques contenus dans ce document sont la afin d'identification uniquement. Toutes les marques déposées, désignations de produits ou autres noms de marques utilisés dans ce document sont la propriété de leurs propriétaires respectifs.
Le produit a eté fabriqué conformément à la directive RoHS. Le but de cette directive de l'Union Européenne est la restriction des
substances dangereuses dans les équipementslectroniques (RoHS) afin de proteger la santé et la nature.
Version 1.1 © 2019 elysia GmbH
