• Risque de choc électrique.

• Ne pas ouvrir l‘appareil.

• Faire appel à du personnel qualié uniquement.

• Avant de connecter l‘appareil vériez que le bon voltage soit sélectionné.

• Remplacer le fusible avec un fusible de même type et même valeur.

• Cet appareil doit être connecté à une prise comportant une terre.

• Ne pas utiliser un cordon d‘alimentation détérioré.

• Ne pas poser d‘objet contenant un liquide – une boisson ou un récipient – sur l‘appareil.

• Ne pas exposer l‘appareil à la pluie ou à l‘humidité.

• Ne pas utiliser cet appareil à côté d‘une source d‘eau – une piscine, une baignoire ou un sous-sol humide. ATTENTION: Température

• La surface de cet appareil peut devenir chaude pendant son utilisation.

• Ne pas installer l‘appareil à côté d‘une source de chaleur, tel qu‘un ra- diateur, un four or une autre source de chaleur.

• Assurez-vous qu‘il y ait assez d‘espace autour de l‘appareil pour assurer la circulation de l‘air.

• Ne pas couvrir les évents de circulation d‘air. ATTENTION: Montage et branchement

• Ne jamais brancher la sortie d‘un ampli de puissance à l‘entrée de cet appareil.

• Disposer l‘appareil sur une surface solide ou le xer dans un rack adapté. ATTENTION: Humidité

• Si cet appareil est déplacé d‘un endroit froid à une pièce chaude, de la condensation peut se former à l‘intérieur de celui-ci. Pour éviter d‘abî- mer l‘appareil, laissez-le s‘adapter à la température avant de l‘allumer.31 Bienvenue dans le monde de la sculpture impulsionnelle! L’nvelope peut modier le son de manière plus ou moins subtile en vous donnant le contrôle de ses caractéristiques d’attaque et sustain. Vous l’apprécierez autant pour re-dessiner des sons séparés que sur un mix entier. La bonne nouvelle est qu’il fonctionne indépendamment du vo- lume de la source, et contrairement aux compresseurs, vous n’avez pas à manipuler plusieurs paramètres plus ou moins compliqués pour obtenir le bon résultat. L’innovant mode Dual Band de l’nvelope vous donne un meilleur contrôle du traitement et donc la possibilité de répondre aux dés posés par les sources les plus complexes. En bypassant sa section dynamique il de- vient un EQ high/low shelf très exible... Pour nir, nous pensons que vous apprécierez le fait que ce superbe outil ore deux vrais canaux in- dépendants que vous pourrez faire fonctionner en mode stéréo linké, que vous soyez en mode Full Range, Dual Band, ou EQ. Sommaire Commandes ........................................................32 Connecteurs ........................................................34 La Magie ............................................................35 Mode Full Range ....................................................36 Mode Dual Band ....................................................37 Mode EQ ...........................................................38 Mode 2-en-1 ........................................................39 Recall Sheet ........................................................40 Données techniques ................................................41 Conformité CE ......................................................41 English Manual ................................................... 2 Deutsches Handbuch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-5.0-8.0-1115115.03.0-158.01.0-1.0dB Attack 5030258k04k0590330201k2200150Hz Freq A 100605515k7k01k3600502k5420300Hz Freq S DISCRETE CLASS-A

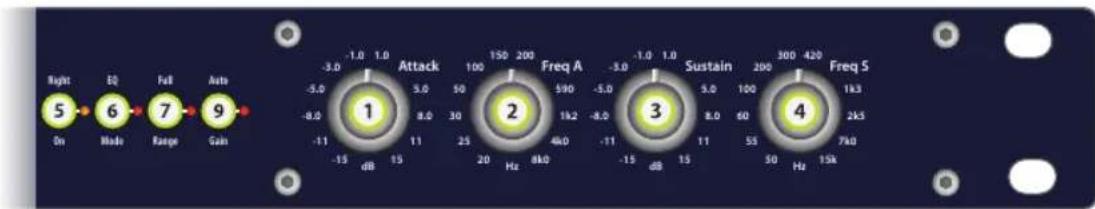

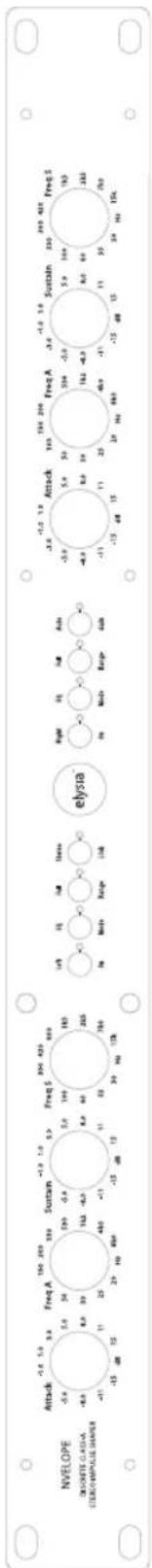

• Mode Full Range & Dual Band: Augmente ou diminue l’attaque du signal

• Mode EQ: Augmente et diminue la plage haute des fréquences Fréquence de l’Attack (Freq A)

• Mode Full Range: Change la manière d’agir du traitement

• Mode Dual Band: Détermine la fréquence à laquelle Attack commence à agir

• Mode EQ: Détermine la fréquence du ltre high shelf Sustain

• Mode Full Range & Dual Band: Augmente ou diminue le sustain du signal

• Mode EQ: Augmente ou diminue les fréquences basses Fréquence du Sustain (Freq S)

• Mode Full Range: Inactif dans ce mode

• Mode Dual Band: Détermine la plage à laquelle Sustain nit d’agir

• Mode EQ: Détermine la fréquence du ltre low shelfAuto Gain Right

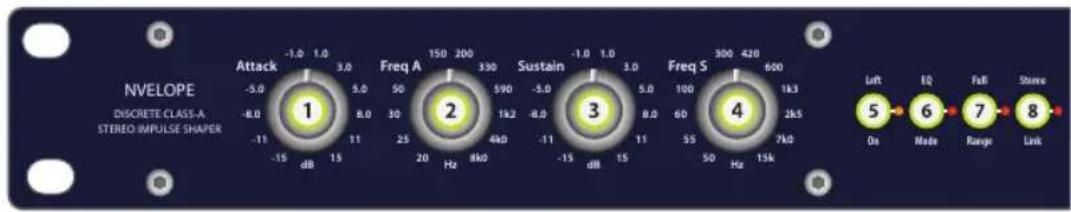

On (Left/Right) Activation du canal ou bypass du canal EQ Mode Commute entre le traitement impulsionnel et la fonction EQ Full Range Commute entre les modes Dual Band et Full Range Stereo Link Liaison des deux canaux pour le traitement de sources stéréo (Les potards et les boutons de gauche commandent alors les deux canaux) Auto Gain Réduit les pointes de niveaux en mode Full Range230V AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

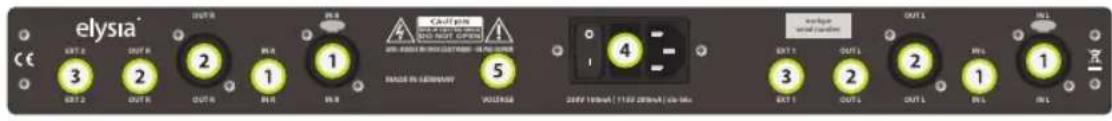

Connecteurs Entrées audio (XLR et jack 6,3 mm) Sorties audio (XLR et jack 6,3 mm) Sorties audio subsidiaires (jack 6,3 mm) Prise d’alimentation/Bouton on-o/Porte fusible Sélecteur de voltage Utilisation mono: Connectez l’une ou l’autre des entrées/sorties 1 ou 2, les deux marcheront pareil. Utilisation stéréo: Connectez l’une et l’autre des entrées/sorties 1 ou 2 – décidez vous même lequel sera canal gauche et l’autre droit. Entrées (+4 dBu) XLR symétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: froid (-) XLR asymétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: terre Jack symétrique: Sleeve: terre Tip: chaud (+) Ring: froid (-) Jack asymétrique: Sleeve: terre Tip: chaud (+) Ring: terre Sorties (+4 dBu) XLR symétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: terre XLR asymétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: ottant Jack symétrique: Sleeve: terre Tip: chaud (+) Ring: terre Jack asymétrique: Sleeve: terre Tip: chaud (+) Ring: ottant Fusibles (2 pièces) 230 V opération: 100 mA slo-blo 115 V opération: 200 mA slo-blo35 La Magie L’nvelope est un processeur de dynamique dont la fonction est de pouvoir modier la structure impulsionnelle du son. Vous ac- cédez ainsi aux caractéristiques de l’enveloppe du son et pou- vez directement changer l’intensité de son attaque et de son sustain. Aussi, un kit de batterie pourra être rendu plus punchy ou agressif en accentuant l’attaque ou au contraire adouci si on en perçoit trop. Les autres applications concernent entre autres le piano, la guitare ou basse, slappée ou jouée au médiator. Plus généralement l’nvelope donnera son plein potentiel sur des sources contenant une structure d’attaque assez signicative. Le paramètre de sustain contrôle l’espace et ses réexions. Un instru- ment ou une queue de réverbe peuvent sonner plus sec ou plus court en réduisant le sustain. En augmentant ce dernier on donnera plus de profondeur ou augmentera l’impression de durée du son. L’nvelope est donc l’outil idéal pour sculpter des sons séparés, mais il peut être aussi utile en mix pour placer un son plus en avant en lui rajou- tant par exemple plus d’attaque et moins de sustain, ou au contraire le rentrer en inversant le réglage. L’atout le plus particulier de l’nvelope réside dans les possibilités oertes par le mode Dual Band. Vous pouvez choisir la plage de fréquence à la- quelle vous voulez que les paramètres d’Attack et Sustain opèrent. Vous pouvez ainsi obtenir d’excellents résultats sur des sources complexes tel qu’un buss stéréo sans craindre d’artefacts.-5.0-8.0-1115115.03.0-158.01.0-1.0dB Attack 5030258k04k0590330201k2200150Hz Freq A 100605515k7k0 1k3

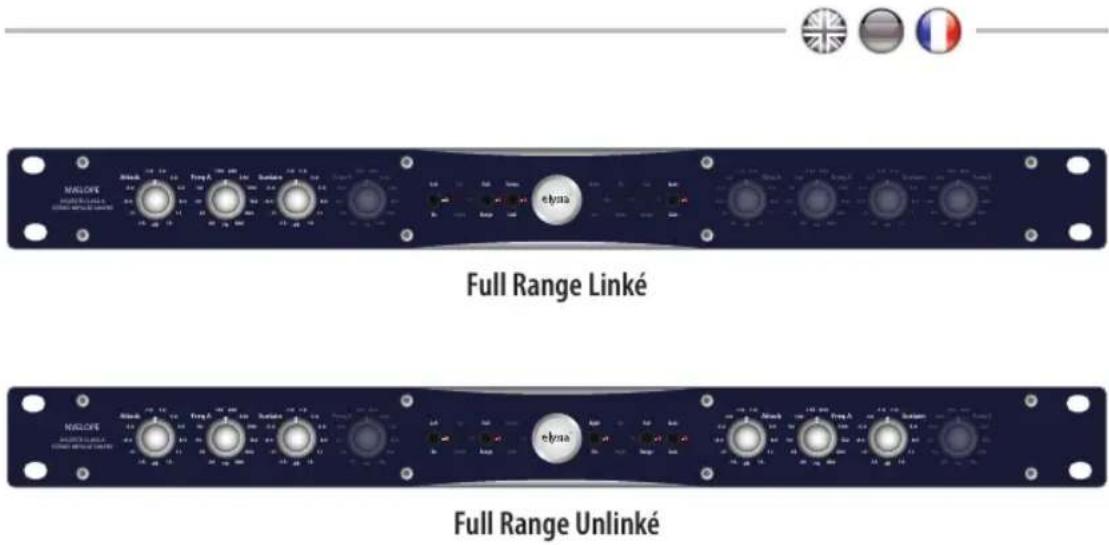

Mode Full Range En mode Full Range, vous pouvez augmenter ou réduire l’in- tensité de l’attaque et du sustain d’un son de façon rapide et ecace. Vous n’avez qu’à tourner les boutons vers la droite pour accentuer ou vers la gauche pour adoucir le paramètre. Comme pour un compresseur mais diéremment qu’en mode Dual Band, vous pouvez utiliser la commande Freq A pour diminuer l’inuence des fréquences graves sur le traitement de l’attack (fréquences plus hautes = moins d’inuence des graves). Si vous entendez une saturation/distorsion ou de gros sauts de volume en traitant l’attaque, activez l’Auto Gain pour bénécier de la compensa- tion automatique. Full Range Linké Full Range Unlinké-5.0-8.0-1115115.03.0-158.01.0-1.0dB Attack 5030258k04k0590330201k2200150Hz Freq A 100605515k7k01k3600502k5420300Hz Freq S DISCRETE CLASS-A

Mode Dual Band Le mode Dual Band fonctionne de manière similaire au mode Full Range, mais avec plus de possibilités: Les fonctions Attack et Sustain bénécient chacune d’un sélecteur de fréquence. Le potard Freq A détermine alors la fréquence à laquelle le traitement commence, alors que le potard Freq S xe la fréquence à laquelle le trai- tement de sustain cesse d’agir. La fonction des potards Attack et Sustain reste la même qu’en mode Full Range. Note: Auto Gain n’est pas actif dans ce mode car il n’est pas nécessaire. Dual Band Linké Dual Band Unlinké-5.0-8.0-1115115.03.0-158.01.0-1.0dB Attack 5030258k04k0590330201k2200150Hz Freq A 100605515k7k01k3600502k5420300Hz Freq S DISCRETE CLASS-A

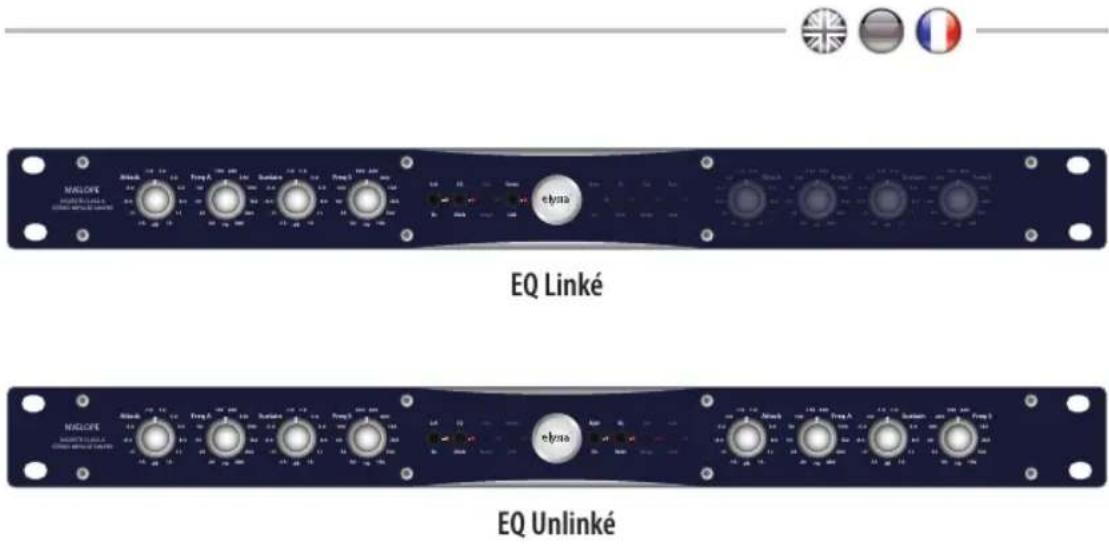

Mode EQ En mode EQ, l’nvelope devient un égaliseur deux bandes high/ low shelf avec toujours la possibilité de lier les deux canaux pour traiter des sources stéréo. Freq A xe la fréquence du ltre high shelf, et Attack détermine la réduc- tion (à gauche) ou l’augmentation (à droite) de cette plage de fréquence. De la même façon, Freq S xe la fréquence du ltre low shelf et Sustain détermine la réduction ou l’augmentation. Note: Auto Gain et Full Range sont inactifs en mode EQ. EQ Linké EQ Unlinké-5.0-8.0-1115115.03.0-158.01.0-1.0dB Attack 5030258k04k0590330201k2200150Hz Freq A 100605515k7k01k3600502k5420300Hz Freq S DISCRETE CLASS-A

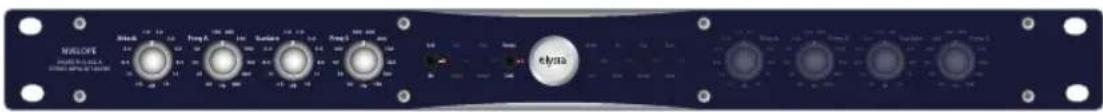

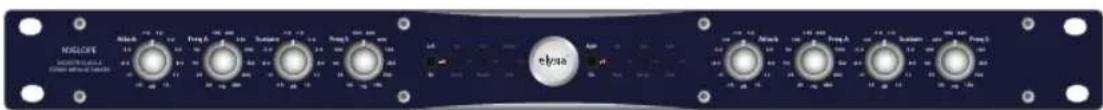

Mode 2-en-1 Lorsque l’nvelope n’est pas en mode stéréo linké, les deux ca- naux peuvent être utilisés parallèlement pour deux traitements diérents. Vous pouvez par exemple traiter un signal en mode Dual Band sur le ca- nal L et un autre en mode Full Range sur le canal R. Mais vous pouvez également connecter la sortie du canal L sur l’entrée du canal R et égaliser le signal en mode EQ puis redessiner sa réponse impulsionnelle en mode Dual Band... Bien d’autres combinaisons sont évidemment possibles. Dual Band (L) & Full Range (R) EQ (L) & Dual Band (R)4041 Données techniques Bande passante: <10 Hz - 400 kHz (-3,0 dB) THD+N @ 0 dBu, 20 Hz - 22 kHz: 0,006 % THD+N @ +10 dBu, 20 Hz - 22 kHz: 0,01 % Niveau de bruit, 20 Hz - 20 kHz (Full Range, EQ): -90,0 dBu Niveau de bruit, 20 Hz - 20 kHz (Dual Band): -87,0 dBu (A-weighted) Plage dynamique, 20 Hz - 22 kHz: 112 dB Niveau d’entrée max: +21 dBu Niveau de sortie max: +21 dBu Impédance d’entrée: 10 kOhm Impédance de sortie: 68 Ohm Conformité CE La conformité de cet appareil aux directives européennes est conrmée par le marquage CE apposé sur l’appareil. Cette déclaration n’est plus valide en cas de modication non-autorisée de l’appareil. Nettetal, 01.08.2012 - Ruben Tilgner42 Garantie L’nvelope est couvert par une garantie contre tous défauts concernant les pièces et la main d’oeuvre limitée à une période de 2 ans à compter de la date d’achat du matériel neuf. L’usure naturelle n’est pas couverte par cette garantie. Les réparations ou les remplacements n’étendront pas la période de garantie. La garantie est donnée à l’acheteur initial uniquement et n’est pas trans- férable. elysia n’accordera de garantie qu’aux produits achetés à des dis- tributeurs autorisés par elysia. Sauf autorisation préalable d’elysia, la ga- rantie est seulement valable que dans le pays où s’est fait l’achat. Toute garantie se voit nulle si le produit a été endommagé lors d’une mauvaise utilisation, un accident, une négligence, une modication, un bricolage, ou quelque altération non autorisée par qui que ce soit d’autre que le personnel de maintenance autorisé d’elysia. Le garant n’assume aucune responsabilité en ce qui concerne les autres dommages, incidents, ou conséquences liés à un mauvais fonctionne- ment de l’appareil. Toutes et chacune des garanties de commercialisabi- lité et adéquation impliquées par la loi sont limitées à la duration de la garantie ici exprimée. elysia ne paiera pas pour des envois par fret express ou 24h, ou pour des destinations se trouvant en dehors d’Allemagne. Tous dommages causés par le transport ne sont pas couverts par la garantie. Cette garantie vous donne des droits spéciques et vous pourriez avoir d’autres droits qui varient d’un pays à un autre. Certaines des restrictions ci-dessus peuvent ne pas vous concerner.43 Informations légales Le contenu de ce document est sujet à modication sans avis préalable et ne peut à ce titre être considéré comme une obligation ou garantie quelle qu’elle soit du fabriquant. Aucune garantie, exprimée ou induite n’est faite quant à la qualité, la cohérence ou la véracité de ce document. Le fabriquant se réserve le droit de changer le contenu de ce document et/ou les produits associés à tout moment et ce sans avis préalable. Le fabriquant ne peut être tenu responsable des dégâts occasionnés décou- lant d’une mauvaise utilisation, ou de l’impossibilité d’utiliser ce produit ou cette documentation. L’information contenue dans ce document est soumise au copyright. Tous les droits, modications techniques ou errata sont réservés. Aucune partie de ce manuel ne peut être reproduite ni transmise sous quelque forme et pour quelque raison sans l’autorisation préalable et écrite des ayants droits. elysia et nvelope sont des marques déposées d’elysia GmbH. Les autres marques contenus dans ce document sont là an d’identication uni- quement. Toutes les marques déposées, désignations de produits ou autres noms de marques utilisés dans ce document sont la propriété de leurs propriétaires respectifs. Le produit a été fabriqué conformément à la directive RoHS. Le but de cette directive de l’Union Européenne est la restriction des substances dangereuses dans les équipements électroniques (RoHS) an de protéger la santé et la nature. Version 1.2 © 2019 elysia GmbHelysia GmbH Am Panneschopp 18 41334 Nettetal Germany info@elysia.com Printed in Germany
