MODE D'EMPLOI Xpressor 500 Elysia

1. Éteignez votre boîtier API serie 500 et déconnectez son

câble d’alimentation.

2. Insérez le module dans deux rangées libres du boîtier.

Veillez à ce que les deux connecteurs du module soient bien alignés à ceux du boîtier.

3. Poussez doucement le module pour l’encastrer – Allez-y

4. Fixez la façade avant à l’aide des quatre vis fournies norma-

lement par le fabriquant du boîtier.

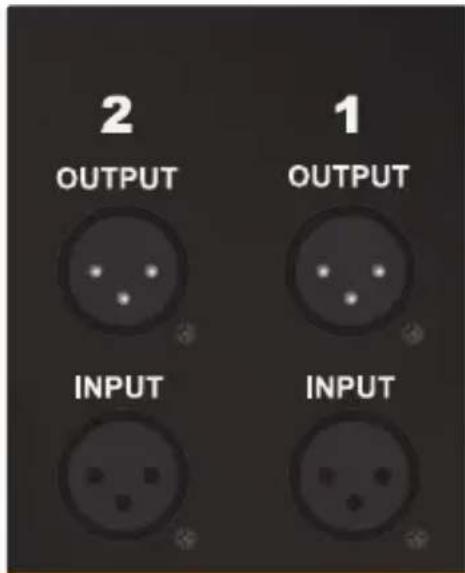

5. Connectez vos câbles XLR (voir page 34 pour plus d’info) et

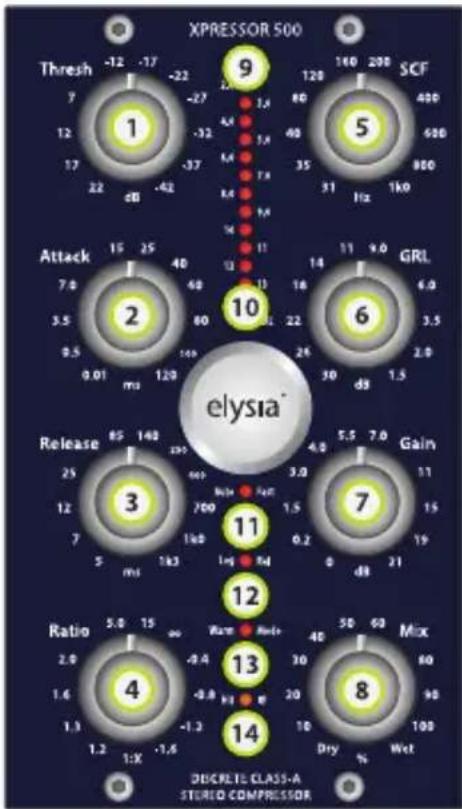

allumez votre boîtier. C’est fait! Maintenant amusez-vous bien avec votre xpressor 500!32 Commandes Threshold (Thresh): Le seuil auquel le compresseur s’en- clenche. Dès que le niveau dépasse ce seuil, le signal est com- pressé. Attack: La réponse transitoire du compresseur. C’est aussi le temps que met le compresseur à atteindre 10 dB de réduc- tion de gain après dépassement du seuil. Release: Le temps que met le compresseur à faire revenir le signal à son niveau unitaire après que le signal soit passé au dessus du seuil. Ratio: Désigne le ratio entre le niveau d’entrée et le niveau à la sortie. L’xpressor 500 permet de choisir également des ra- tios négatifs. (p. 38)33 SCF: Un ltre coupe-bas dans le sidechain de l’xpressor 500 permet d’éviter tout excès de compression ou eets de ‘pompe’ lorsque le contenu en basses fréquences est important. Gain Reduction Limiter (GRL): Limite la tension de contrôle. Ce nouveau limiteur ne se trouve pas dans le circuit audio, mais dans le circuit de contrôle du compresseur. (p. 39) Gain: Le ‘make up gain’ du compresseur. On compensera ici la perte de gain engendrée par la compression en elle même. Mix: Le signal non-compressé et le signal compressé peu- vent être mélangés en utilisant la seule commande de mix. De la compression parallèle embarquée! Gain Reduction Meter: Exprimé en dB, Il montre le mon- tant de réduction de gain appliqué à la source. Il continue à acher la réduction une fois le compresseur bypassé. LED du GRL: Indique l’activité du Gain Reduction Limiter. Si elle est allumée le signal entrant ne dépasse pas le montant de compression maximum choisi à l’aide du potard. (p. 39) Auto Fast: Une semi-automation. Cette fonction raccourci le temps d’attack automatiquement sur les transitoires les plus fortes et rapides. (p. 35) Log Release (Log Rel): Désigne une autre forme de la courbe de Release. Cette fonction enclenchée, la courbe passe d’une progression linéaire à logarithmique plus douce. (p. 36) Warm Mode: L’xpressor 500 ore la possibilité de faire sonner diéremment la source en altérant son contenu fré- quentiel, harmonique et transitoire. (p. 37) Hit It! Enclenche l’xpressor 500 (LED allumée) ou le bypass (hardwire bypass) tout en gardant le vu-mètre de GR actif.34 Connecteurs Sorties audio (+4 dBu) Aectation en symétrique: 1 terre 2 chaud (+) 3 terre Aectation en asymétrique: 1 terre 2 chaud (+) 3 ottant Audio inputs (+4 dBu) Aectation en symétrique: 1 terre 2 chaud (+) 3 froid (-) Aectation en asymétrique: 1 terre 2 chaud (+) 3 terre Utilisation mono: Connectez l’une ou l’autre des entrées/sor- ties 1 ou 2, les deux marcheront pareil. Utilisation stéréo: Connectez l’une et l’autre des entrées/sor- ties 1 ou 2 – décidez vous même lequel sera canal gauche et l’autre droit. Veuillez noter qu’en utilisation stéréo les deux canaux sont traités par une seule tension de contrôle générée par la combi- naison des deux signaux. Seules des sources réellement stéréo pourront être traitées normalement. Une grosse caisse d’un côté et une basse de l’autre ne pourront être compressées en ‘dual mono’.35 Auto Fast Le réglage du temps d’attaque joue un rôle im- portant dans le comportement du compresseur. Son paramétrage est donc une étape importante qui peut selon le contenue dynamique de la source s’avérer dif- cile, que ce soit une piste seule, ou un mix stéréo complet. Si un réglage très court est choisi, le compresseur pourra attra- per les rapides pointes de niveau, mais le sustain du signal sera aussi du coup traité, ce qui peut se traduire parfois par une distorsion audible. Des temps d’attaque plus longs réduisent d’une façon non négligeable la distorsion mais le compres- seur devient alors trop lent sur les transitoires les plus fortes. C’est là que la fonction ‘Auto Fast’ rentre en jeux. Si vous réglez le temps d’attaque sur 80 ms et enclenchez le mode Auto Fast, le temps d’attaque sera automatiquement réduit sur les transi- toires les plus courtes et fortes. Le compresseur réduit très rapi- dement le signal, l’empêchant ainsi de passer à travers. Le temps d’attaque revient directement et automatiquement à son réglage de départ. L’Auto Fast permet au compresseur d’être rapide, mais uniquement lorsque c’est nécessaire. Période d’Attack sans Auto Fast Période d’Attack avec Auto Fast Temps (s) Temps (s) Niveau de sortie (dB) Niveau de sortie (dB)36 Log Release Ce sont les caractéristiques temporelles du paramètre de release qui décident du caractère plus ou moins discret de la compression à l’oreille. Un seul type de release ne permettant pas d’obtenir un bon résultat sur toutes les sources, l’xpressor 500 en propose deux: logarithmique et linéaire. Une courbe de release logarithmique se caractérise par des paramètres temporels raccourcissant au fur et à mesure que la compression augmente. L’avantage de ce phénomène ré- side dans le fait que les signaux forts et courts (comme les éléments d’une batterie) ont un release court, alors que le reste est traité avec un release plus long. On appréciera cette courbe sur un mix buss ou en mastering. Le mode linéaire a quant à lui une courbe de release droite. Permettant un contrôle de la dynamique plus agressif, on en tirera particulièrement prot sur des sources au sustain assez court. Courbe de progression logarithmique Courbe de progression linéaire Temps (s) Temps (s) Niveau de sortie (dB) Niveau de sortie (dB)37 Mode ‘Warm’ Cette fonction est principalement un limiteur de ‘slew rate’ qui donc ralenti la vitesse des amplicateurs de sortie. Le spectre fréquentiel, le contenu harmonique et les transitoires s’en trouvent modiés. Les transitoires rapides sont légèrement ralenties et le son semble plus rond avec moins de séparation entre les éléments qui le composent. Cette fonction touchant les étages de sor- tie, l’ensemble du traitement du compresseur est aecté. Ainsi l’xpressor 500 permet d’avoir deux caractères sonores bien distincts en un seul bouton: La puissante transparence du circuit class-A et la richesse du grain du mode ‘Warm’. A vous de choisir: Pour une compression transparente et une bande passante linéaire utilisez l’xpressor 500 en mode stan- dard. Si vous voulez plus de gras et de liant, enclenchez le mode ‘Warm’! Ajout global en distortion harmonique Modication de la courbe de fréquence Fréquence (Hz) Fréquence (Hz) THD+N (%) Niveau de sortie (dB)38 Ratios négatifs Ratios négatifs – qu’est-ce que ça veut dire exacte- ment? Pour mieux comprendre cette fonction il est préférable de savoir ce qu’est le ratio d’un compres- seur ‘normal’:

• 1:1 Le signal reste linéaire, Il n’y a pas de compression inter- venant.

• 1:2 Après avoir dépassé le seuil, une augmentation du ni- veau de 2 dB à l’entrée produira à la sortie une augmen- tation eective d’1 dB.

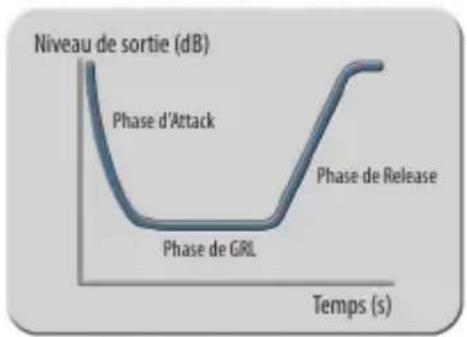

• 1:∞ Après avoir dépassé le seuil, le signal est maintenu au niveau du seuil quelque soit l’augmentation du niveau d’entrée (limiteur). En ratio négatif, la courbe se plie et chute après avoir franchi le seuil. Plus le niveau d’entrée est fort plus celui de la sortie est faible – parfait pour obtenir des eets de compression bien ‘groovy’... On pourra utiliser le Gain Reduction Limiter pour limiter l’ex- trême impact subit par la source. Ratios standards de compression Ratios de compression négatifs Niveau d’entrée (dB) Niveau d’entrée (dB) Niveau de sortie (dB) Niveau de sortie (dB)39 Gain Reduction Limiter Une des fonctions spéciales de l’xpressor 500 est le li- miteur de réduction de gain sur le courant de contrôle du compresseur. Ce limiteur ne se trouve pas dans le circuit audio, mais dans le circuit de contrôle du compresseur. Une fois actif, il limite le gain de la tension de contrôle au niveau choisi sur le potentiomètre de réglage. En résumé: Quelque soit le niveau d’entrée le montant de réduction de gain n’excèdera jamais la valeur choisie sur le potard de GR Limit. Imaginez le GRL comme un deuxième contrôleur de thres- hold: Alors que le premier détermine le niveau auquel le com- presseur rentrera en action, le GRL déterminera le niveau au- quel cessera toute compression. Les moments forts d’un arrangement peuvent garder leur dynamique car le GR Limit empêchera de dépasser les limites imposées. Note: Sur l’xpressor 500 cette fonction est toujours active et ne demande donc pas d’enclencher un bouton pour fonctionner. Progression de la compression avec le GRL Ratios entre input et output avec le GRL Temps (s) Niveau d’entrée (dB) Niveau de sortie (dB) Niveau de sortie (dB) Phase d’Attack Phase de Release Phase de GRL Phase de GRL40 Données techniques Bande passante: <10 Hz - 400 kHz (-3,0 dB) THD+N @ 0 dBu, 20 Hz - 22 kHz, Mix 0 %: 0,002 % THD+N @ 0 dBu, 20 Hz - 22 kHz, Mix 100 %: 0,006 % THD+N @ +10 dBu, 20 Hz - 22 kHz, Mix 0 %: 0,003 % THD+N @ +10 dBu, 20 Hz - 22 kHz, Mix 100 %: 0,056 % Niveau de bruit, 20 Hz - 20 kHz (A-weighted): -94,0 dBu Plage dynamique, 20 Hz - 22 kHz: 115 dB Niveau d’entrée max: +21 dBu Niveau de sortie max: +21 dBu Impédance d’entrée: 10 kOhm Impédance de sortie: 68 Ohm Conformité CE La conformité de cet appareil aux directives euro- péennes est conrmée par le marquage CE apposé sur l’appareil. Cette déclaration n’est plus valide en cas de modication non- autorisée de l’appareil. Nettetal, 01.06.2010 - Ruben Tilgner41 Précautions ATTENTION: Haute Tension

• Assurez-vous de bien utiliser votre rack compatible série 500 API au bon voltage.

• Remplacez les fusibles en veillant à respecter leur type et valeur.

• Le rack série 500 doit être connecté à la terre.

• Ne pas utiliser un cordon d’alimentation détérioré.

• Ne pas poser d’objet contenant un liquide sur l’appareil.

• Ne pas exposer l’appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil à côté d’une source d’eau.

• Ne conez les réparations qu’à du personnel qualié. ATTENTION: Température

• La surface de cet appareil peut devenir chaude pendant son utilisation.

• Ne pas installer l’appareil à côté d’une source de chaleur. ATTENTION: Montage et branchement

• Ne jamais brancher la sortie d’un ampli de puissance à l’en- trée de cet appareil

• Ne forcez pas lors du rackage de votre module. ATTENTION: Humidité

• Si cet appareil est déplacé d’un endroit froid à une pièce chaude, de la condensation peut se former à l’intérieur de celui-ci. Pour éviter d’abîmer l’appareil, laissez-le s’adapter à la température avant de l’allumer.42 Garantie L’xpressor 500 est couvert par une garantie contre tous défauts concernant les pièces et la main d’oeuvre limitée à une période de 2 ans à compter de la date d’achat du matériel neuf. L’usure naturelle n’est pas couverte par cette garantie. Les réparations ou les remplacements n’étendront pas la période de garantie. La garantie est donnée à l’acheteur initial uniquement et n’est pas transférable. elysia n’accordera de garantie qu’aux produits achetés à des distributeurs autorisés par elysia. Sauf autorisation préalable d’elysia, la garantie est seulement valable que dans le pays où s’est fait l’achat. Toute garantie se voit nulle si le produit a été endommagé lors d’une mauvaise utilisation, un accident, une négligence, une mo- dication, un bricolage, ou quelque altération non autorisée par qui que ce soit d’autre que le personnel de maintenance autorisé d’elysia. Le garant n’assume aucune responsabilité en ce qui concerne les autres dommages, incidents, ou conséquences liés à un mauvais fonctionnement de l’appareil. Toutes et chacune des garanties de commercialisabilité et adéquation impliquées par la loi sont limi- tées à la duration de la garantie ici exprimée. elysia ne paiera pas pour des envois par fret express ou 24h, ou pour des destinations se trouvant en dehors d’Allemagne. Tous dommages causés par le transport ne sont pas couverts par la garantie. Cette garantie vous donne des droits spéciques et vous pourriez avoir d’autres droits qui varient d’un pays à un autre. Certaines des restrictions ci-dessus peuvent ne pas vous concerner.43 Informations légales Le contenu de ce document est sujet à modication sans avis préalable et ne peut à ce titre être considéré comme une obli- gation ou garantie quelle qu’elle soit du fabriquant. Aucune garantie, exprimée ou induite n’est faite quant à la qualité, la cohérence ou la véracité de ce document. Le fabriquant se réserve le droit de changer le contenu de ce document et/ou les produits associés à tout moment et ce sans avis préalable. Le fabriquant ne peut être tenu res- ponsable des dégâts occasionnés découlant d’une mauvaise utilisation, ou de l’impossibilité d’utiliser ce produit ou cette documentation. L’information contenue dans ce document est soumise au copyright. Tous les droits, modications techniques ou errata sont réservés. Aucune partie de ce manuel ne peut être repro- duite ni transmise sous quelque forme et pour quelque raison sans l’autorisation préalable et écrite des ayants droits. elysia et xpressor sont des marques déposées d’elysia GmbH. Les autres marques contenus dans ce document sont là an d’identication uniquement. Toutes les marques déposées, désignations de produits ou autres noms de marques utilisés dans ce document sont la propriété de leurs propriétaires res- pectifs. Le produit a été fabriqué conformément à la directive RoHS. Le but de cette directive de l’Union Européenne est la restriction des substances dangereuses dans les équipements électroniques (RoHS) an de protéger la santé et la nature. Version 1.4 © 2019 elysia GmbHelysia GmbH Am Panneschopp 18 41334 Nettetal Germany info@elysia.com Printed in Germany
