Type de produit	Unité de distribution de puissance (PDU) avec commutateur de dérivation de maintenance
Marque	Tripp Lite
Modèle	PDUBHV101U
Dimensions (montage en bâti)	48,3 cm (19 pouces) de largeur, hauteur 1U (environ 4,4 cm), profondeur standard
Poids	Environ 2 kg (estimation)
Alimentation d'entrée	100-240 V CA, 50/60 Hz (prise secteur standard)
Courant nominal	10 A (estimation, non spécifié)
Nombre de prises de sortie	Plusieurs prises : une prise maître et un groupe de prises contrôlables (détails selon configuration)
Fonctions principales	Commutation manuelle entre onduleur et secteur via le commutateur de dérivation, mode ECO pour économie d'énergie, détection de charge sur prise maître
Montage	En bâti (19 pouces) ou mural, support fourni
Indicateurs LED	Voyants : entrée CA (vert), sortie groupe contrôlable (vert), sortie maître (vert), mode dérivation (jaune)
Protection	Disjoncteur intégré sur certains modèles
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	0 à 95 % sans condensation
Altitude de fonctionnement	0 à 3 000 m
Indice de protection (IP)	IP20
Sécurité	Mise à la terre obligatoire (prise 2P + terre), utilisation intérieure uniquement, installation par un électricien qualifié
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de liquides ni de produits chimiques
Garantie	2 ans limitée
Normes	Conforme à la directive DEEE (UE)

FOIRE AUX QUESTIONS - PDUBHV101U Tripp Lite

Comment monter le PDUBHV101U dans un bâti ?

Utilisez les supports fournis pour fixer l'appareil dans un bâti de 19 pouces (48,3 cm). Reportez-vous à la Figure 1 du manuel pour le montage en bâti.

Comment raccorder l'onduleur ?

Branchez le cordon d'entrée de l'onduleur sur la prise marquée 'To UPS Input'. Connectez ensuite la sortie protégée de l'onduleur à la prise marquée 'To UPS Output' sur la PDU. Pour les modèles PDUBHV101U, utilisez les cordons fournis.

Qu'est-ce que le mode ECO et comment l'activer ?

Le mode ECO permet d'économiser l'énergie en coupant automatiquement les prises du groupe contrôlable lorsque la charge sur la prise maître est inférieure à 20 W. Activez-le en plaçant le commutateur ECO sur ENABLE (position △).

Comment utiliser le commutateur de dérivation ?

Pour passer en mode dérivation, assurez-vous que le voyant d'entrée secteur est allumé, puis tournez le commutateur de NORMAL à BYPASS. Le voyant jaune de dérivation s'allume et les équipements sont alimentés directement par le secteur, permettant l'entretien de l'onduleur.

Que signifient les voyants LED ?

Voyant vert 'ENTRÉE CA' : secteur disponible. Voyant vert 'SORTIE GROUPE CONTRÔLABLE' : prises contrôlables sous tension. Voyant vert 'SORTIE MAÎTRE' : prise maître sous tension. Voyant jaune 'MODE DÉRIVATION' : commutateur en position BYPASS.

Quels types de prises sont disponibles ?

L'appareil dispose d'une prise maître (étiquetée MASTER) et d'un groupe de prises contrôlables (étiquetées CONTROLLABLE GROUP). Le nombre exact de prises dépend du modèle.

Puis-je brancher des équipements sensibles sur les prises contrôlables ?

Oui, mais en mode ECO, ces prises seront coupées si la charge maître est inférieure à 20 W. Pour un fonctionnement continu, désactivez le mode ECO (DISABLE).

Quelles sont les précautions de sécurité importantes ?

Utilisez toujours une prise de courant mise à la terre. L'appareil est conçu pour une utilisation intérieure uniquement. Ne pas exposer à l'humidité ou à des liquides. L'installation doit être effectuée par un électricien qualifié.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez jamais de liquides, de solvants ou de produits abrasifs.

Où trouver le numéro de série ?

Le numéro de série est indiqué sur l'étiquette du produit. Pour le PDUBHV101U, le numéro de série est AG-0516 (selon le manuel).

MODE D'EMPLOI PDUBHV101U Tripp Lite

PDU et module du commutateur de dérivation de maintenance

Modèles :

PDUB151U (numéro de série : AG-0514)

PDUB201U (numéro de série : AG-0515)

PDUBHV101U (numéro de série : AG-0516)

PDUBHV201U (numéro de série : AG-0517)

PDUBHV20B (numéro de série : AG-0518)

PDUBHV20D (numéro de série : AG-0519)

1. Aperçu du produit
2. Avertissements importants en matière de sécurité 20
3. Installation 20
4. Garantie 24

TRIPP·LITE

D'excellence Industrielle.

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

1. Introduction

Ce produit est utilisé comme une unité de distribution de puissance externe en conjonction avec des onduleurs. Il permet à l'utilisateur de transférer manuellement l'équipement connecté vers le courant du secteur par le biais du commutateur de dérivation, permettant l'entretien prévu ou le remplacement de l'onduleur sans aucune interruption de l'équipement connecté.

La fonctionnalité de commutateur ECO en option permet l'économie d'énergie en mettant automatiquement hors tension les prises du groupe de prises de sortie contrôlables lorsque le dispositif connecté à la prise maître est mis hors tension ou passe en mode faible consommation d'énergie.

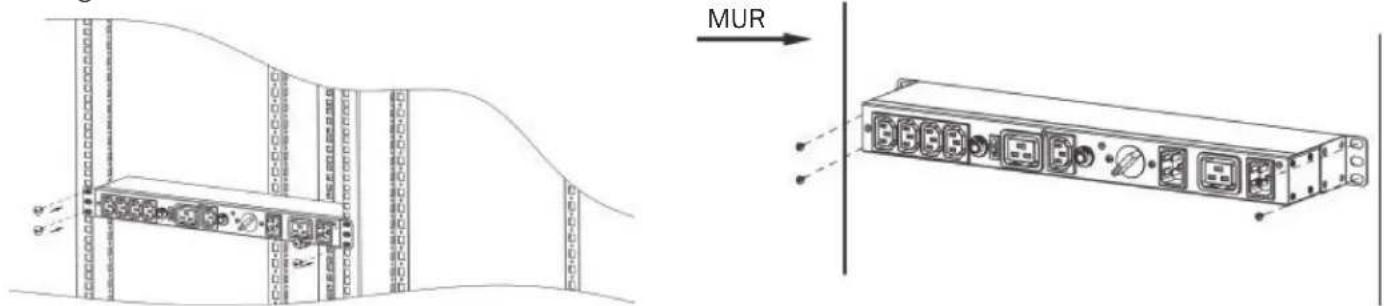

Monter l'appareil en bâti ou au mur

Le module peut être monté à un boîtier de 48,3 cm (19 po). Suivre la Figure 1 pour le montage en bâti ou la Figure 2 pour le montage mural.

MUR

Figure 1 : montage en bâti Figure 2 : montage mural

2. Aperçu du produit

PDUBHV101U PDUB151U

B 1 5 4 A

B 1 D 5 3 4 A

PDUBHV201U PDUB201U

B 1 5 3 4 A

7 C 7

B 1 D 5 3 6

PDUBHV20B PDUBHV20D

B 1 5 6

B 1 5 3 6

1 Prise(s) de sortie maître(s)

Prise en charge pour l'onduleur avec capacité de détection de courant en option. Cette connexion est étiquetée MASTER (maître) sur la PDU de dérivation.

2 Groupe de prises de sortie contrôlable

Prises en charge par l'onduleur avec capacité de commutation de l'alimentation en option. Ces connexions sont étiquetées CONTROLLABLE GROUP (groupe contrôlable) sur la PDU de dérivation.

3 Connexion de l'alimentation d'entrée de l'onduleur protégée

Connecter à une prise de sortie protégée de l'onduleur. Cette connexion est étiquetée TO UPS OUTPUT (vers la sortie de l'onduleur) sur la PDU de dérivation.

4 Prise pour le cordon d'alimentation d'entrée de l'onduleur

Connectez le cordon d'entrée de l'onduleur ici. Cette connexion est étiquetée TO UPS INPUT (vers l'entrée de l'onduleur) sur la PDU de dérivation.

5 Commutateur de dérivation

Configurer le commutateur à NORMAL pour le fonctionnement protégé standard de l'onduleur. Configurer le commutateur à BYPASS (dérivation) pendant le remplacement de l'onduleur.

6 Entrée/cordon CA du secteur

Raccorder le cordon d'entrée CA à une source d'alimentation du secteur compatible. Cette connexion est étiquetée MAIN POWER (alimentation principale) sur la PDU de dérivation.

8 Activation du commutateur de contrôle de la charge ECO

Sélectionner DISABLE (désactiver) pour le fonctionnement toujours disponible des prises contrôlables. Sélectionner ENABLE (activer) pour la capacité de commutation de la charge ECO en option.

Voyants à DEL

S'allume pour indiquer que le cordon/l'entrée CA du secteur (6) est sous tension.

S'allume pour indiquer que le groupe de prises contrôlables (2) est sous tension.

S'allume pour indiquer que la prise de sortie maître (1) est sous tension.

S'allume lorsque le commutateur de dérivation se trouve en position BYPASS (dérivation).

Mise en GARDE !

Conserver les instructions. Pour un fonctionnement en toute sécurité de cet appareil, lire et respecter attentivement toutes les instructions. Lire complètement ce manuel avant de tenter de le déballer, de l'installer ou de l'utiliser. Conserver ce manuel à des fins de référence ultérieure.

• L'appareil est conçu pour être utilisé à l'intérieur seulement.
• Ne pas placer l'appareil à proximité d'un liquide ou dans un milieu excessivement humide.
• Ne pas placer l'appareil directement au soleil ou à proximité d'une source de chaleur.
• Veiller à ce qu'aucun liquide ou autre corps étranger ne pénètre dans l'appareil.
• Mettre l'appareil à la masse en utilisant une prise 2P + masse.
• Cet équipement ne convient pas à une utilisation dans des endroits où des enfants risquent d'être présents.
• L'appareil est conçu pour être installé et utilisé par une personne compétente (électricien qualifié en électricité).

• MISE EN GARDE : Risque de décharge électrique en raison de connexions multiples à l'alimentation.
• Utiliser des outils ayant des poignées isolées.
• Ne pas toucher aux bornes ou à la fiche du secteur CA. Avant de travailler sur l'appareil, vérifier l'absence de tension dangereuse entre toutes les bornes du secteur CA, la fiche d'entrée et l'entrée de l'appareil.
• Au moment d'installer l'appareil, s'assurer que la somme des courants de fuite de l'appareil et des dispositifs qu'il alimente n'excède pas 3,5 mA.

Mises en garde concernant le placement de l'onduleur

Température	Fonctionnement 0 à	40 °C (32 à 104 °F)
	Entreposage -20 à 50	°C (-4 à 122 °F)
Élévation	Fonctionnement 0 à	3 000 m (0 à 9 843 pi) : fonctionnement normal
Humidité		0 à 95 % d'humidité relative sans condensation
Valeur nominale IP		IP20

Inspection

Retirer l'appareil de l'emballage d'expédition, puis l'inspecter à la recherche de dommages qui auraient pu survenir pendant le transport. Aviser le transporteur et le fournisseur si des dommages sont présents.

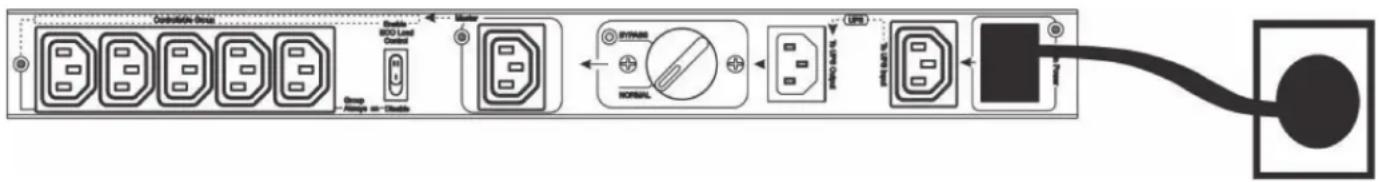

Raccordement à la prise murale

Brancher le cordon d'alimentation principal de la PDU de dérivation à une prise CA non protégée. Cette connexion est étiquetée MAIN INPUT (entrée principale) sur la PDU. Le voyant à DEL MAIN POWER (alimentation principale) s'allumera lorsque l'entrée du secteur deviendra disponible.

Remarque : Pour les modèles PDUBHV101U et PDUBHV201U, il peut s'avérer nécessaire d'utiliser le câble d'alimentation de l'onduleur pour raccorder la PDU de dérivation à la source d'alimentation CA.

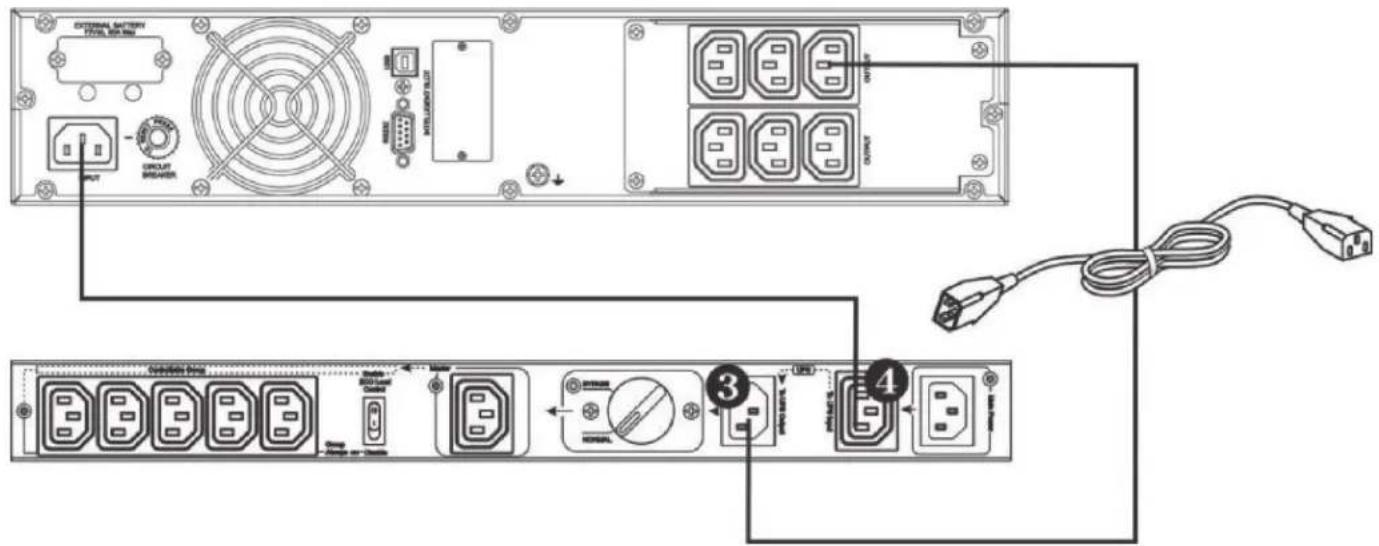

Raccordement de l'onduleur

1. Raccorder le cordon d'entrée de l'onduleur à la prise pour le cordon d'alimentation d'entrée de l'onduleur (4). Cette prise est étiquetée « To UPS Input » (vers l'entrée de l'onduleur) sur la PDU de dérivation.
2. Raccorder la connexion d'alimentation d'entrée protégée de l'onduleur sur la PDU de dérivation à une prise protégée de l'onduleur. Cette connexion est étiquetée « To UPS Output » (vers la sortie de l'onduleur) sur la PDU de dérivation.

Remarque : Pour les modèles PDUBHV101U et PDUBHV201U, utiliser les cordons d'alimentation fournis pour réaliser ces connexions.

EXTERNAL BATTERY POOL, SWITCH CIRCUIT BREAKER OUTPUT OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH OUTPUT SWITCH

Connexion de l'alimentation d'entrée de l'onduleur protégée

Raccordement de l'équipement

Il y a deux types de sorties : les prises maîtres et les prises du groupe contrôlables. Les fonctions des prises sont contrôlées par le commutateur de contrôle de la charge ECO. Lorsque ce commutateur est configuré à DISABLE (désactiver), toutes les prises fonctionneront selon une capacité toujours disponible. Dans cette configuration, l'équipement protégé peut être connecté à toute prise, qu'elle fasse partie de l'ensemble de prises maîtres ou de l'ensemble du groupe de prises contrôlables pour un fonctionnement toujours disponible en mode normal et en mode de dérivation.

Lorsque le commutateur de contrôle de la charge ECO est configuré à ENABLE (activer), le dispositif connecté à la prise maître de détection de la charge offrira un contrôle automatique de la mise sous/hors tension de l'alimentation de l'ensemble des prises du groupe contrôlable. Dans cette configuration, la mise hors tension du dispositif connecté à la prise maître mettra automatiquement hors tension les dispositifs connectés aux prises du groupe contrôlable. Lorsque le courant de la prise maître est mesuré comme étant 20 W ou moins, les prises du groupe contrôlable seront mises hors tension dans un délai de 1 seconde.

4. Installation

Raccordement de l'ordinateur à la prise de sortie contrôlable

Conductor Switch Power DCU Load Control Gate INTUER POWER (USB) Power Power Power Power 1 Ordinateur

Raccordement des périphériques à un groupe de prises de sortie contrôlables

Commutéure CPU I/O port Power Power INTUANCE POWER COMPUTÉR COMPUTÉR Moniteur Imprimante Commutateur

Fonctionnement en mode normal/de dérivation

Avant de passer en mode de dérivation d'entretien, s'assurer que le voyant à DEL Main Power (alimentation principale) est allumé. Faire passer le commutateur de dérivation rotatif de NORMAL à BYPASS (dérivation). À ce moment-là, le voyant à DEL du mode de dérivation s'allumera et tous les dispositifs connectés seront alimentés directement par l'alimentation du secteur. L'onduleur peut être mis hors tension et les deux câbles connectés à l'onduleur peuvent être déconnectés. L'onduleur peut maintenant être entretenu ou remplacé.

Transfert en mode de protection de l'onduleur

Une fois le service d'entretien terminé, s'assurer que l'onduleur fonctionne normalement. Reconnecter l'onduleur à l'appareil en suivant les étapes de la section 4. Installation. Vérifier que le voyant à DEL de l'alimentation principale est allumé. Faire ensuite passer le commutateur de dérivation rotatif de BYPASS (dérivation) à NORMAL. Tous les dispositifs connectés sont maintenant protégés par l'onduleur.

Fonctionnement de la fonction mode ECO

Après avoir connecté tous les dispositifs à l'appareil, appuyer sur le commutateur de la fonction Mode ECO pour le mettre en mode ENABLE status (△) (activer l'état). Le voyant à DEL du groupe de prises contrôlable s'allumera lorsque la charge connectée à la prise maître est supérieure à 20 W. Appuyer sur le commutateur de la fonction Mode ECO pour le mettre en mode DISABLE status (△) (désactiver l'état) pour désactiver la fonction. Le voyant à DEL du groupe de prises contrôlable sera allumé.

4. Installation

Tableau des voyants d'état

Mode ECO désactivé Mode ECO activé

Niveau de charge

Tout niveau de charge Charge maître au-delà du seuil Charge maître de deçà du seuil

Secteur disponible

Oui Oui Non Non Oui Oui Non Non Oui Non Non

Position du commutateur de transfert

Normal

Dérivation

Normal

Dérivation

Normal

Dérivation

Normal

Dérivation

Normal

Dérivation

Normal

Dérivation

Voyant à DEL d' entrée CA

Vert Vert

Off (hors tension)

Off (hors tension)

Vert

Vert

Off (hors tension)

Off (hors tension)

Vert Vert

Off (hors tension)

Off (hors tension)

Voyant à DEL du mode de dérivation

Off (hors tension)

Jaune

Off (hors tension)

Off (hors tension)

Off (hors tension)

Jaune

Off (hors tension)

Off (hors tension)

Off (hors tension)

Jaune

Off (hors tension)

Off (hors tension)

Voyant à DEL du groupe de prises contrôlables

Vert

Vert

Vert

Vert

Vert

Vert

Vert

Vert

Off (hors tension)

Off (hors tension)

Off (hors tension)

Off (hors tension)

Voyant à DEL maître

Vert lorsque la prise est sous tension à n'importe quel niveau de puissance

Garantie limitée de 2 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenu responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Enregistrement du produit

Visiter triplite.com/warranty aujourd'hui pour enregistrer le nouveau produit Tripp Lite. Vous serez automatiquement inscrit/inscrite à un tirage pour avoir une chance de gagner un produit Tripp Lite GRATUIT!*

* Aucun achat requis. Nul partout où la loi l'interdit. Certaines restrictions s'appliquent. Visiter le site Web pour obtenir plus de renseignements.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien des fonctions vitales ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
