Caractéristique	Détails
Type de produit	Barre d'alimentation avec gestion de l'alimentation
Nombre de prises	20 prises NEMA 5-15R
Capacité de charge	2000 Watts
Tension d'entrée	120V
Protection contre les surtensions	Oui, avec indicateur LED
Dimensions	1U (hauteur) x 19" (largeur)
Poids	2.5 kg
Installation	Montage en rack 19 pouces
Utilisation recommandée	Pour les serveurs, les équipements réseau et les systèmes audio/vidéo
Maintenance	Vérifier régulièrement l'état des prises et des câbles
Sécurité	Conforme aux normes de sécurité UL et CE
Garantie	Garantie limitée de 5 ans

FOIRE AUX QUESTIONS - PDUBHV201U Tripp Lite

Comment réinitialiser le Tripp Lite PDUBHV201U ?

Pour réinitialiser l'appareil, débranchez-le de la prise de courant et attendez 10 secondes avant de le rebrancher.

Que faire si le Tripp Lite PDUBHV201U ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Testez avec un autre appareil si nécessaire.

Comment vérifier l'état des ports du Tripp Lite PDUBHV201U ?

Utilisez l'interface de gestion intégrée pour vérifier l'état des ports. Assurez-vous que tous les câbles sont bien connectés.

Le Tripp Lite PDUBHV201U chauffe-t-il normalement ?

Une légère chaleur est normale lors de l'utilisation. Cependant, si l'appareil devient très chaud au toucher, débranchez-le immédiatement et contactez le support.

Comment mettre à jour le firmware du Tripp Lite PDUBHV201U ?

Connectez-vous à l'interface web de l'appareil et recherchez la section de mise à jour du firmware. Suivez les instructions pour télécharger et installer la dernière version.

Que faire si un port spécifique du Tripp Lite PDUBHV201U ne fonctionne pas ?

Vérifiez le câble et l'appareil connecté à ce port. Essayez de connecter un autre appareil pour déterminer si le problème vient du port ou de l'appareil.

Le Tripp Lite PDUBHV201U est-il compatible avec tous les appareils ?

Assurez-vous que les spécifications de votre appareil sont compatibles avec celles du Tripp Lite PDUBHV201U. Consultez le manuel pour plus de détails.

Comment configurer les alertes sur le Tripp Lite PDUBHV201U ?

Accédez à l'interface de gestion, allez dans la section des alertes et configurez les paramètres selon vos préférences.

Où trouver le manuel d'utilisation pour le Tripp Lite PDUBHV201U ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Tripp Lite dans la section de support ou de téléchargement.

Quel est le délai de garantie pour le Tripp Lite PDUBHV201U ?

La garantie standard est généralement de 3 ans, mais cela peut varier. Consultez les détails sur le site web de Tripp Lite.

MODE D'EMPLOI PDUBHV201U Tripp Lite

PDU et module du commutateur de dérivation de maintenance

Modèles :

PDUB151U (numéro de série : AG-0514)

PDUB201U (numéro de série : AG-0515)

PDUBHV101U (numéro de série : AG-0516)

PDUBHV201U (numéro de série : AG-0517)

PDUBHV20B (numéro de série : AG-0518)

PDUBHV20D (numéro de série : AG-0519)

1. Aperçu du produit
2. Avertissements importants en matière de sécurité 20
3. Installation 20
4. Garantie 24

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

1. Introduction

Ce produit est utilisé comme une unité de distribution de puissance externe en konjection avec des onduleurs. Il permet à l'utilisateur de transférer manuellement l'équipement connecté vers le courant du secteur par le biais du commutateur de déviation, permettant l'entretien prévu ou le remplacement de l'onduler sans aucune interruption de l'équipement connecté.

La fonctionnalité de commutateur ECO en option permet l'économie d'énergie en mettant automatiquement hors tension les prises du groupe de prises de sortie contrôlables lorsque le dispositif connecté à la prise maître est mis hors tension ou passée en mode faible consommation d'énergie.

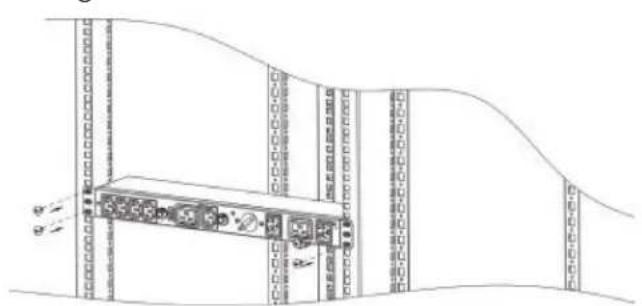

Monter l'appareil en bati ou au mur

Le module peut être monté à un boîtier de 48,3 cm (19 po). Suivre la Figure 1 pour le montage en bati ou la Figure 2 pour le montage mural.

Figure 1 : montage en bati Figure 2 : montage mural

PDUBHV201U PDUB201U

7 C7

1 Prise(s) de sortie maître(s)

Prise en charge pour l'ondulateur avec capacité de détection de courant en option. Cette connexion est étiquetée MASTER (maître) sur la PDU de dérivation.

2 Groupe de prises de sortie contrôlable

Prises en charge par l'onduleur avec capacité de commutation de l'alimentation en option. Ces connexions sont étiquetées CONTROLLABLE GROUP (groupe controllable) sur la PDU de dérivation.

3 Connexion de l'alimentation d'entrée de l'onduleur protégée

Connecter à une prise de sortie protégée de l'onduleur. Cette connexion est étiquetée TO UPS OUTPUT (vers la sortie de l'onduleur) sur la PDU de dérivation.

4 Prise pour le cordon d'alimentation d'entrée de l'onduleur

Connectez le cordon d'entrée de l'onduleur ici. Cette connexion est étiquetée TO UPS INPUT (vers l'entrée de l'onduleur) sur la PDU de dérivation.

5 Commutateur de dérivation

Configurer le commutateur à NORMAL pour le fonctionnement protégé standard de l'onduleur. Configurer le commutateur à BYPASS (dérivation) pendant le remplacement de l'onduleur.

6 Entrée/cordon CA du secteur

Raccorder le cordon d'entrée CA à une source d'alimentation du secteur compatible. Cette connexion est étiquetée MAIN POWER (alimentation principale) sur la PDU de dérivation.

8 Activation du commutateur de contrôle de la charge ECO

Sélectionner DISABLE (déactiver) pour le fonctionnement toujours disponible des prises contrôlables. Sélectionner ENABLE (activer) pour la capacité de commutation de la charge ECO en option.

Voyants à DEL

S'allume pour indiquer que le cordon/l'entrée CA du secteur (6) est sous tension.

S'allume pour indiquer que le groupe de prises contrôlables (2) est sous tension.

Sortie de la prise de sortie maître (vert)

S'allume pour indiquer que la prise de sortie maître (1) est sous tension.

S'allume lorsque le commutateur de dérivation se trouve en position BYPASS (dérivation).

Mise en GARDE!

Conserver les instructions. Pour un fonctionnement en toute sécurité de cet appareil, lire et respecter attentivement toutes les instructions. Lire complètement ce manuel avant de tenter de le déballer, de l'installer ou de l'utiliser. Conserver ce manuel à des fins de référence ultérieure.

L'appareil est conçu pour être utilisé à l'intérieur seulement. - Ne pas placer l'appareil à proximité d'un liquide ou dans un milieu excessivement humide. - Ne pas placer l'appareil directement au soleil ou à proximité d'une source de chaleur. Veiller à ce qu'aucun liquide ou autre corps étranger ne pénètre dans l'appareil. - Mettre l'appareil à la masse en utilisant une prise 2P+masse. - Cet équipement ne convient pas à une utilisation dans des endroits où des enfants risquent d'être présents. L'appareil est conçu pour être utilisé par une personne compétente (électricien qualifié en électricité).

• MISE EN GARDE : Risque de décharge électrique en raison de connexions multiples à l'alimentation.
• Utiliser des outils ayant des poignées isolées.
• Ne pas toucher aux bornes ou à la fiche du secteur CA. Avant de travailler sur l'appareil, vérifier l'absence de tension dangereuse entre toutes les bornes du secteur CA, la fiche d'entrée et l'entrée de l'appareil.
• Au moment d'installer l'appareil, s'assurer que la somme des courants de fuite de l'appareil et des dispositifs qu'il alimente n'excède pas 3,5 mA.

Mises en garde concernant le placement de l'onduleur

Température	Fonctionnement 0 à	40 °C (32 à 104 °F)
	Entreposage -20 à 50 °C (-4 à 122 °F)
Élévation	Fonctionnement 0 à	3 000 m (0 à 9 843 pi) : fonctionnement normal
Humidité		0 à 95 % d'humidité relative sans condensation
Valeur nominale IP		IP20

Inspection

Retirer l'appareil de l'emballage d'expédition, puis l'inspecter à la recherche de dommages qui auraient pu survenir pendant le transport. Aviser le transporteur et le fournisseur si des dommages sont présents.

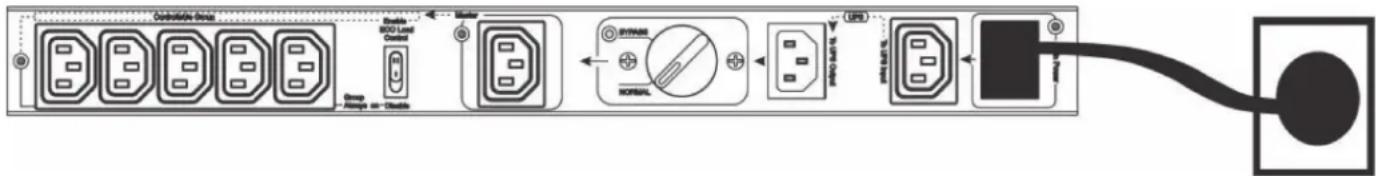

Raccordement à la prise murale

Brancher le cordon d'alimentation principal de la PDU de dérivation à une prise CA non protégée. Cette connexion est étiquetée MAIN INPUT (entrée principale) sur la PDU. Le voyant à DEL MAIN POWER (alimentation principale) s'allumera lorsque l'entrée du secteur deviendra disponible.

Remarque : Pour les modèles PDUBHV101U et PDUBHV201U, il peut s'avérer nécessaire d'utiliser le câble d'alimentation de l'onduleur pour raccorder la PDU de dérivation à la source d'alimentation CA.

Raccordement de l'onduleur

1. Raccorder le cordon d'entrée de l'onduleur à la prise pour le cordon d'alimentation d'entrée de l'onduleur (4). Cette prise est étiquetée « To UPS Input » (vers l'entrée de l'onduleur) sur la PDU de dérivation.
2. Raccorder la connexion d'alimentation d'entrée protégée de l'onduleur sur la PDU de dérivation à une prise protégée de l'onduleur. Cette connexion est étiquetée « To UPS Output » (vers la sortie de l'onduleur) sur la PDU de dérivation.

Remarque : Pour les modèles PDUBHV101U et PDUBHV201U, utiliser les cordons d'alimentation fournis pour réaliser ces connexions.

Connexion de l'alimentation d'entrée de la longueur protégée

Raccordement de l'équipement

Il y a deux types de sorties : les prises maîtres et les prises du groupe contrôlables. Les fonctions des prises sont contrôlées par le commutateur de contrôle de la charge ECO. Lorsque ce commutateur est configuré à DISABLE (déactiver), toutes les prises fonctionneront selon une capacité toujours disponible. Dans cette configuration, l'équipement protégé peut être connecté à toute prise, qu'elle fasse partie de l'ensemble de prises maîtres ou de l'ensemble du groupe de prises contrôlables pour un fonctionnement toujours disponible en mode normal et en mode de déviation.

Lorsque le commutateur de contrôle de la charge ECO est configuré à ENABLE (activer), le dispositif connecté à la prise maître de détection de la charge offrira un contrôle automatique de la mise sous/hors tension de l'alimentation de l'ensemble des prises du groupe contrôlable. Dans cette configuration, la mise hors tension du dispositif connecté à la prise maître mettra automatiquement hors tension les dispositifs connectés aux prises du groupe contrôlable. Lorsque le courant de la prise maître est mesuré comme étant 20 W ou moins, les prises du groupe contrôlable seront mises hors tension dans un délai de 1 seconde.

4. Installation

Raccordement de l'ordinateur à la prise de sortie contrôlable

Raccordement des périphériques à un groupe de prises de sortie contrôlables

Fonctionnement en mode normal/dérivation

Avant de passer en mode de dérivation d'entretien, s'assurer que le voyant à DEL Main Power (alimentation principale) est allumé. Faire passer le commutateur de dérivation rotatif de NORMAL à BYPASS (dérivation). À ce moment-là, le voyant à DEL du mode de dérivation s'allumera et tous les dispositifs connectés seront alimentés directement par l'alimentation du secteur. L'onduleur peut être mis hors tension et les deux câbles connectés à l'onduleur peuvent être déconnectés. L'onduleur peut maintenant être entretenu ou remplacé.

Transfert en mode de protection de l'onduleur

Une fois le service d'entretien terminé, s'assurer que l'onduleur fonctionne normalement. Reconnecter l'onduleur à l'appareil en suivant les étapes de la section 4. Installation. Vérifier que le voyant à DEL de l'alimentation principale est allumé. Faire ensuite passer le commutateur de dérivation rotatif de BYPASS (dérivation) à NORMAL. Tous les dispositifs connectés sont maintenant protégés par l'onduleur.

Fonctionnement de la fonction mode ECO

Après avoir connecté tous les dispositifs à l'appareil, appuyer sur le commutateur de la fonction Mode ECO pour le mettre en mode ENABLE status (activer l'état). Le voyant a DEL du groupe de prises contrailable s'allumera lorsque la charge connectée à la prise maître est supérieure à 20 W. Appuyer sur le commutateur de la fonction Mode ECO pour le mettre en mode DISABLE status (désactiver l'état) pour désactiver la fonction. Le voyant a DEL du groupe de prises contrailable sera allumé.

4. Installation

Tableau des voyants d'état

	Mode ECO désactivé Mode ECO activé
Niveau de charge	Tout niveau de charge Charge maître au-delà du seuil Charge maître de ceà du seuil
Secteur disponible	Oui Oui Non Non Oui Oui Non Non Oui Non Non
Position du commutateur de transfert	Normal	Dérivation	Normal	Dérivation	Normal	Dérivation	Normal	Dérivation	Normal	Dérivation	Dérivation
Voyant à DEL d'entrée CA	Vert Vert	Off (hors tension)	Off (hors tension)	Off (hors tension)	Vert	Vert	Off (hors tension)	Off (hors tension)	Vert Vert	Off (hors tension)	Off (hors tension)
Voyant à DEL du mode de dérivation	Off (hors tension)	Jaune	Off (hors tension)	Off (hors tension)	Off (hors tension)	Jaune	Off (hors tension)	Off (hors tension)	Off (hors tension)	Jaune	Off (hors tension)
Voyant à DEL du groupe de prises contrôlables	Vert	Vert	Vert	Vert	Vert	Vert	Vert	Vert	Off (hors tension)	Off (hors tension)	Off (hors tension)
Voyant à DEL maître	Vert lorsque la prise est sous tension à n'importe quel niveau de puissance

Garantie limitee de 2 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PREVUS PAR LES PRESENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

A L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPECIALUX, FORTUIITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenu responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Enregistrement du produit

Visiter tripblite.com/warranty aujourd'hui pour enregistrer le nouveau produit Tripp Lite. Vous serez automatiquement inscrit/inscrite à un tirage pour avoir une chance de gagner un produit Tripp Lite ※

• Aucun achat requis. Nul partout où la loi l'interdit. Certaines restrictions s'appliquent. Visiter le site Web pour obtenir plus de renseignements.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

De envoyer l'équipement usage au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays) - De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entrainer la défaillance de l'appareil de maintien des fonctions vitales ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

D'excellence Industrielle.

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

20-11-154 93-3C95 RevB
