MODE D'EMPLOI DWF4585X Tripp Lite

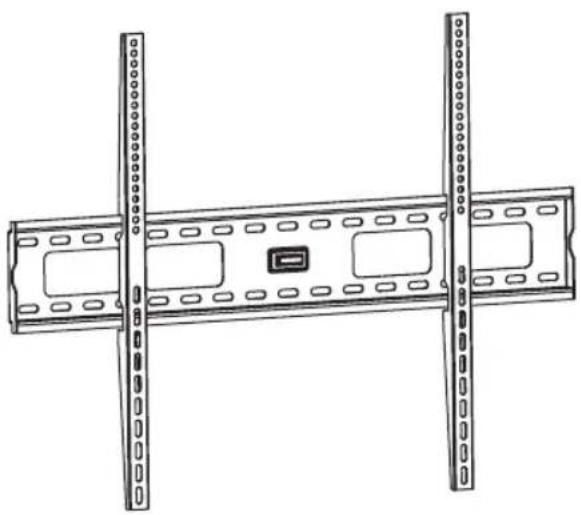

Montage mural pour écran plat fixe

MODÈLE : DWF4585X

Droits d'auteur © 2014 Tripp Lite. Tous droits réservés.

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage.

Avertissement

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Si vous avez des questions concernant les instructions ou les avertissements, veuillez visiter www.tripplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT tel que spécifié dans le présent manuel. Une mauvaise installation de ce produit pourrait causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel.
• S'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et positionner l'équipement sans risque.
• Serrer fermement les vis, mais sans trop serrer. Un serrage excessif risque d'endommager les articles, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

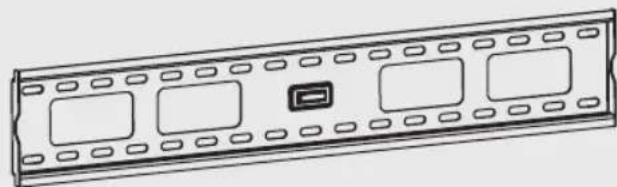

Liste de vérification des composants

IMPORTANT : Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l'aide.

Support d'adaptateur (x2)

Emballage

M5X14 (x4)

M6X14 (x4) M8X20 (x4) M6X30 (x4)

M8X30 (x4)

Rondelle (x4) Petite entretoise (x8) Grande entretoise (x4)

Emballage w

Boulon d'ancrage (x6) Ancrage à béton (x6) Rondelle D8 (x6)

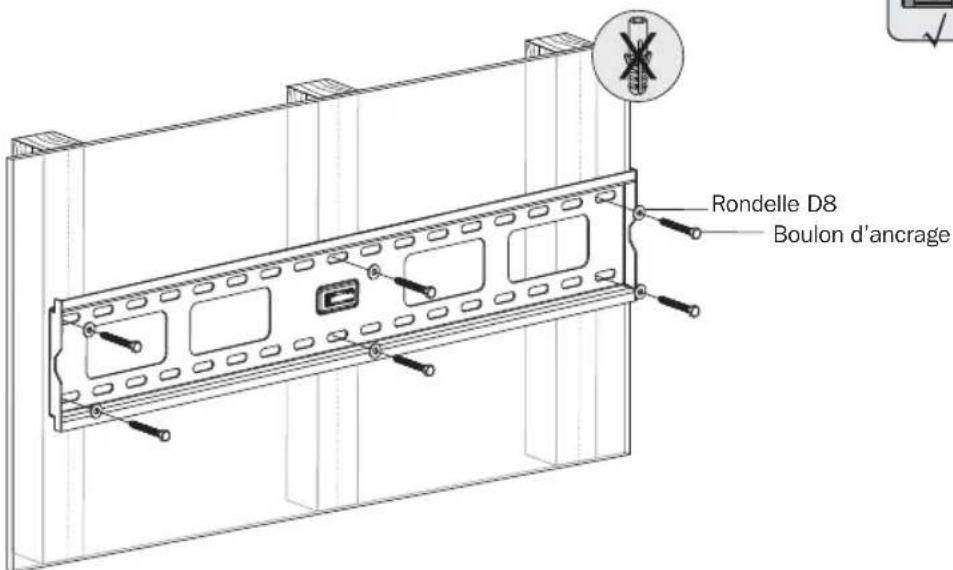

1A. montage sur des colombages en bois

Convient pour des colombages espacés de 406 mm (16 po) / 450 mm (17,7 po) / 600 mm (23,6 po) / 610 mm (24 po)

Déterminer et marquer l'emplacement exact des trous de montage. Percer des avant-trous.

Fixer la plaque murale au mur.

Avertissement

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

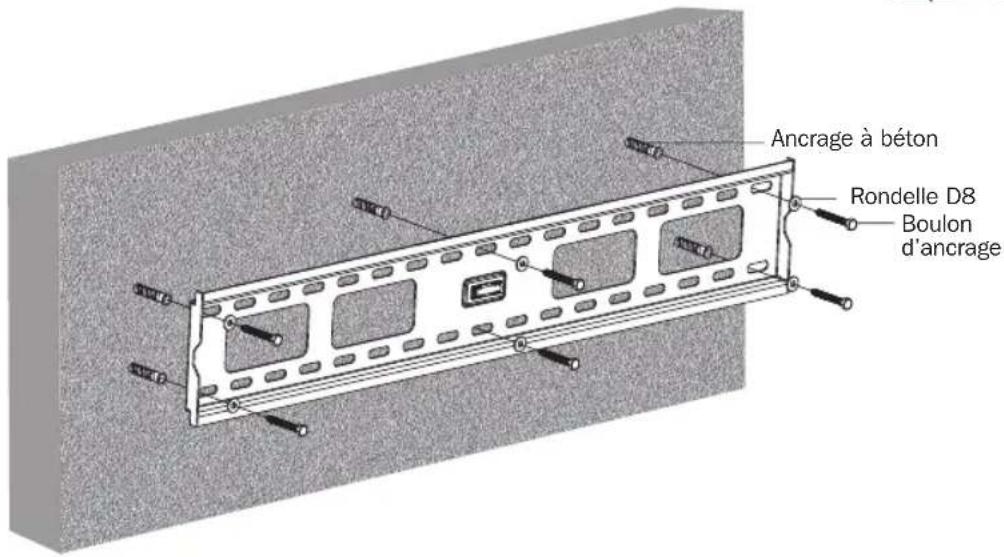

1B. montage sur de la brique et du béton

Fixer la plaque murale au mur.

Avertissement

• Lorsque les montants muraux sont installés sur des blocs de béton de mâchefer, vérifier que l'épaisseur réelle est d'au moins 35 mm (1-3/8 po) pour utiliser des ancrages à béton. Ne pas percer dans les joints de mortier! S'assurer de monter dans une partie solide du bloc, généralement à au moins 25 mm (1 po) du bord du bloc. Il est recommandé d'utiliser une perceuse électrique, à basse vitesse, pour percer le trou plutôt qu'un marteau afin d'éviter de briser l'arrière du trou en traversant un espace vide ou une cavité.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

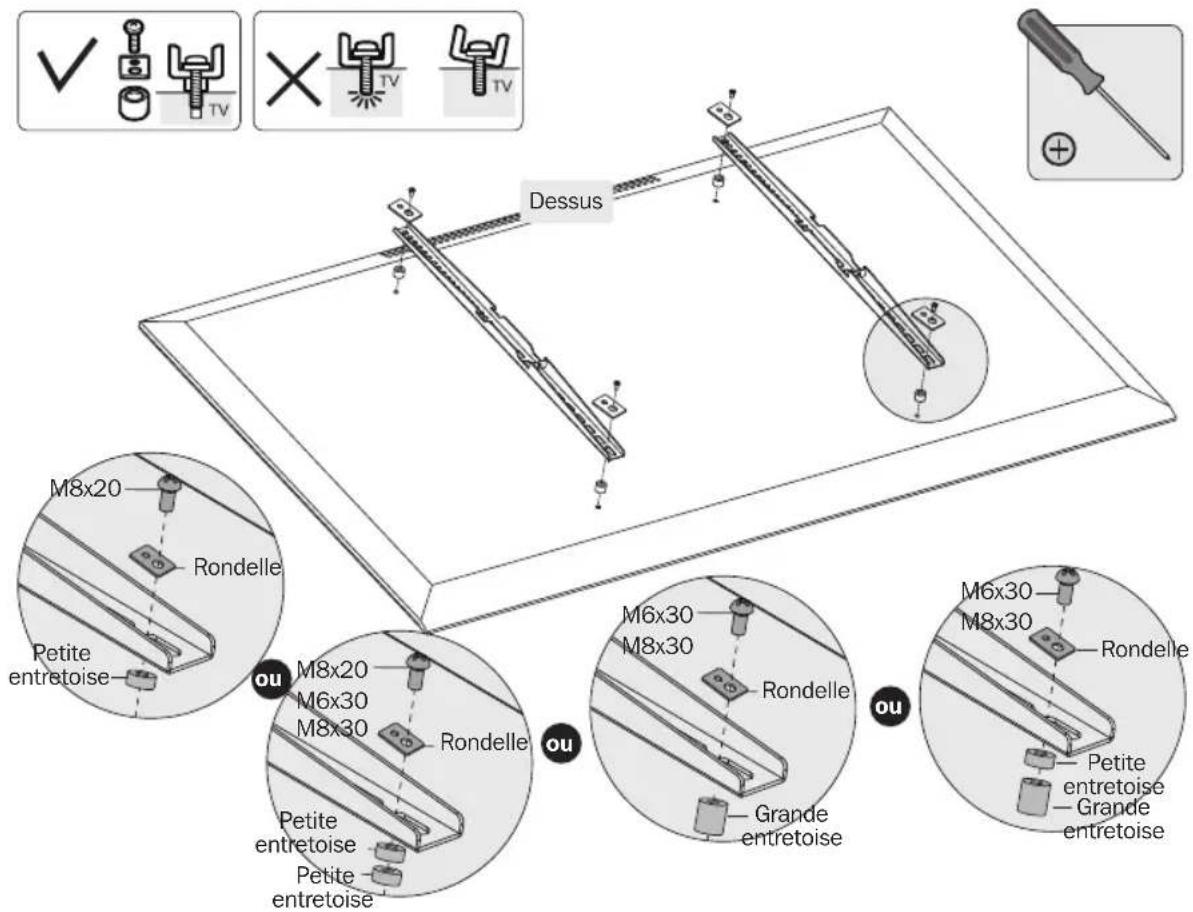

2. Installation des supports d'adaptateur

2-1 Pour les écrans à dos plat

2-2 Pour les écrans à dos encastré ou entrées d'accès A/V

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.

• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Visser les supports d'adaptateur sur l'écran.

Serrer toutes les vis, mais sans trop serrer.

1. Suspendre l'écran sur la plaque murale

- Avant de lâcher l'écran, s'assurer que les supports de l'adaptateur sont solidement retenus en place sur la plaque murale.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Veuillez visiter www.triplit.com/support si vous avez des questions.
