BEDIENUNGSANLEITUNG DWF4585X Tripp Lite

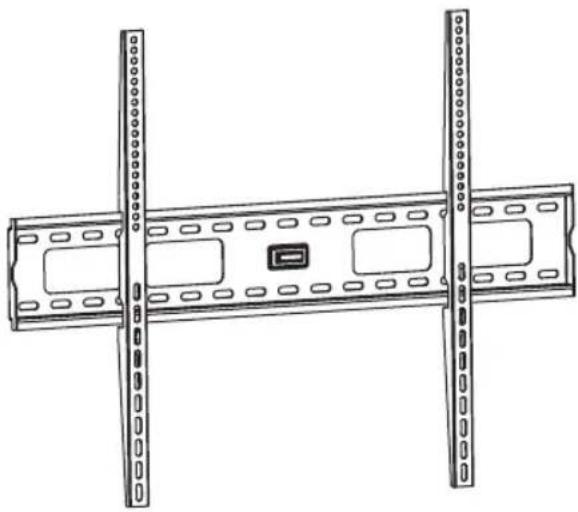

Feste Wandhalterung für Flachbildschirme

MODELL: DWF4585X

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. ES KÖNNEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLOCHE SACHSCHÄDEN EINTRETEN!

200x200/300x300/400x200/400x400/600x400/800x400

Copyright © 2014 Tripp Lite. Alle Rechte vorbehalten.

WARNUNG

• Beginnen Sie mit der Installation erst, nachdem Sie die Anweisungen und Warnungen in diesem Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.triplite.com/support.
• Die Halterung sollte nur wie in diesem Handbuch angegeben installiert und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Sachschäden oder schweren Verletzungen führen.
• Das Produkt sollte nur von jemandem mit technischen Kenntnissen installiert werden, der über grundlegende Montageerfahrung verfügt und dieses Handbuch versteht
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts einschließlich des zugehörigen Materials und aller angebrachten Komponenten tragen kann.
• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber überdrehen Sie diese nicht. Das Überdrehen kann die Elemente beschädigen und die Haltekraft erheblich verringern.
• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung des Produkts im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support.

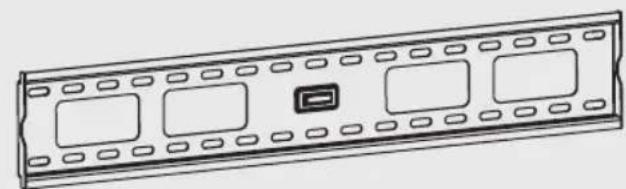

Adapterhalterung (x2)

Paket M

M5X14 (x4)

M6X14 (x4) M8X20 (x4) M6X30 (x4)

M8X30 (x4)

Unterlegscheibe (x4) Kleiner Abstandhalter (x8) Großer Abstandhalter (x4)

Paket W

Ankerbolzen (x6) Betonanker (x6) D8 Unterlegscheibe (x6)

1a. Wandbefestigung für Holzbalken

{Für 406 mm (16") / 450 mm (17,7") / 600 mm (23,6") / 610 mm (24") Balken}

Suchen und markieren Sie die genaue Position der Befestigungslöcher

Bohren Sie die Führungslöcher

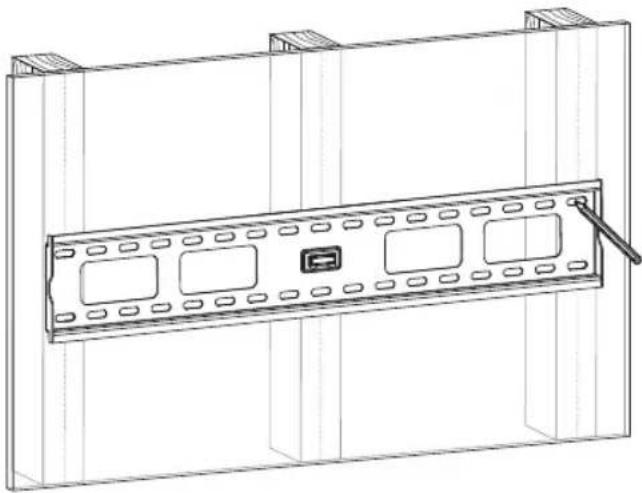

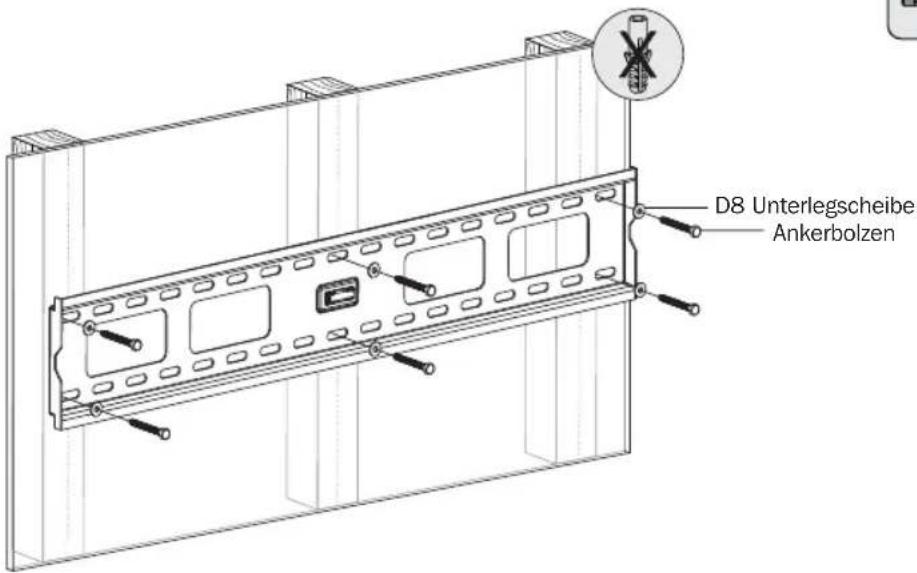

Die Wandplatte an der Wand befestigen

WARNUNG

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts sowie das zugehörige Material und die zugehörigen Komponenten tragen kann.

1b. Montieren an Vollziegel und Beton

Suchen und markieren Sie die genaue Position der Befestigungslöcher

Bohren Sie die Führungslöcher

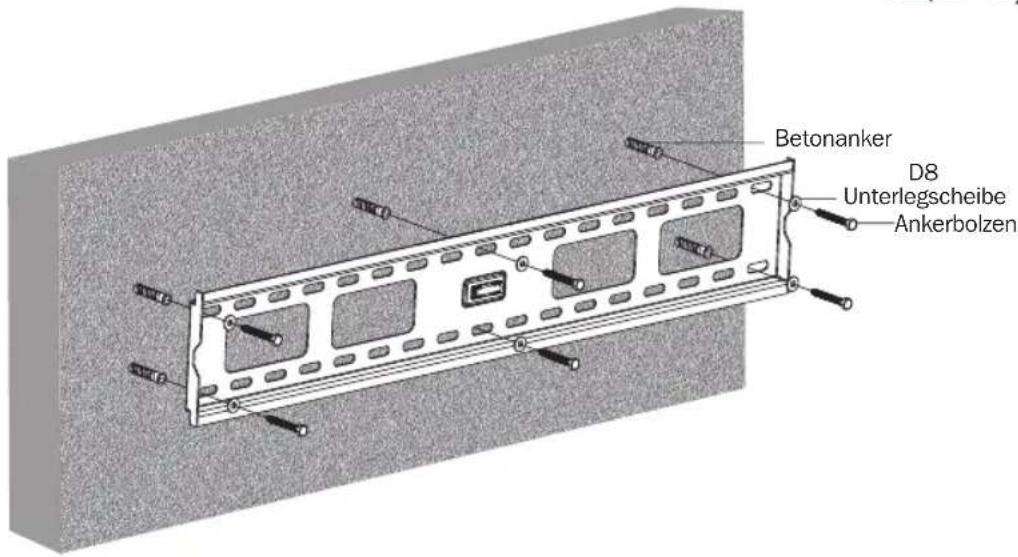

Die Wandplatte an der Wand befestigen

WARNUNG

• Bei der Installation der Wandhalterung auf Betonschalstein muss der Beton mindestens 35 mm (1-3/8 Zoll) dick sein, um Betonanker zu verwenden. Bohren Sie nicht in Mörtelfugen! Die Halterung muss auf einem Massivteil des Blocks angebracht werden, normalerweise mindestens 25 mm (1 Zoll) von der Blockkante entfernt. Verwenden Sie zum Bohren des Lochs eine Bohrmaschine mit einer geringen Umdrehungseinstellung anstatt eines Bohrhammers, um das Ausbrechen der Rückseite bei einem Hohlraum zu vermeiden.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts einschließlich des zugehörigen Materials und aller angebrachten Komponenten tragen kann.

2. Installieren der Adapterhalterungen

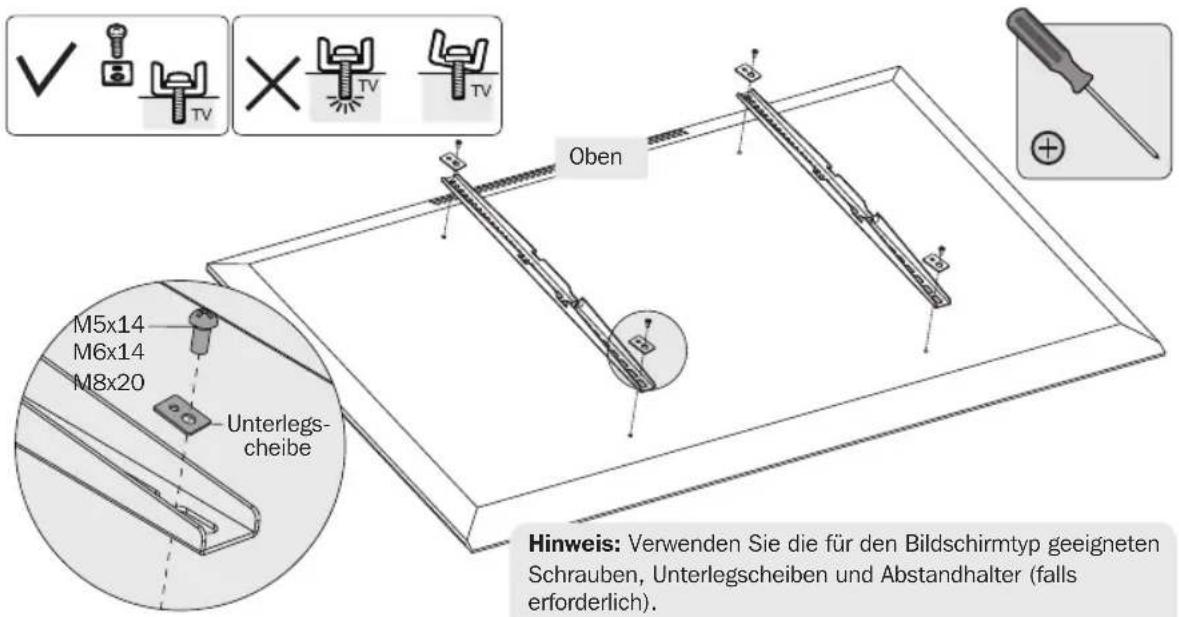

2-1 Für flache Hinterfolien

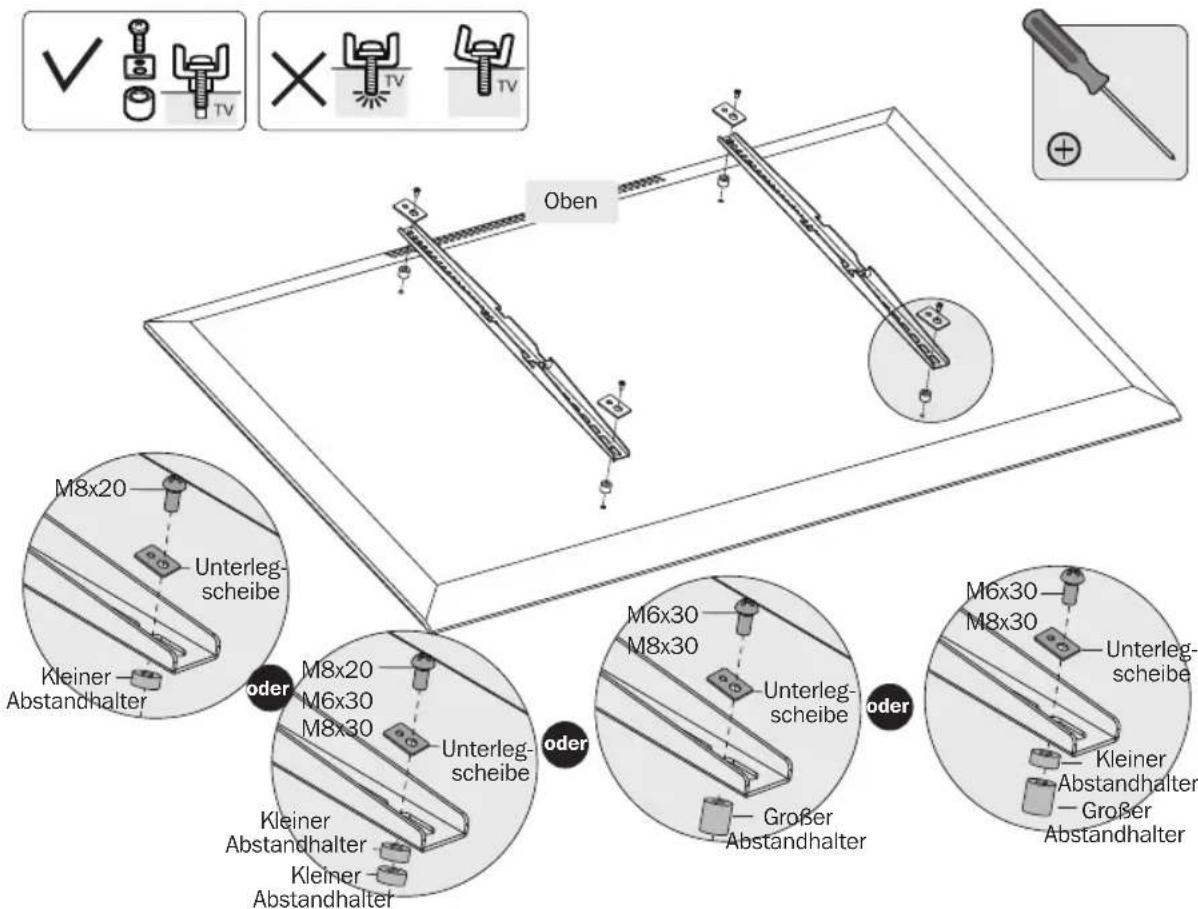

2-2 Für versenkte Hinterfolie oder den Zugriff auf A/V-Eingänge
Hinweis: Verwenden Sie die für den Bildschirmtyp geeigneten Schrauben, Unterlegscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich in der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen am Bildschirm fest.

Ziehen Sie alle Schrauben an aber überdrehen Sie die Schrauben nicht.

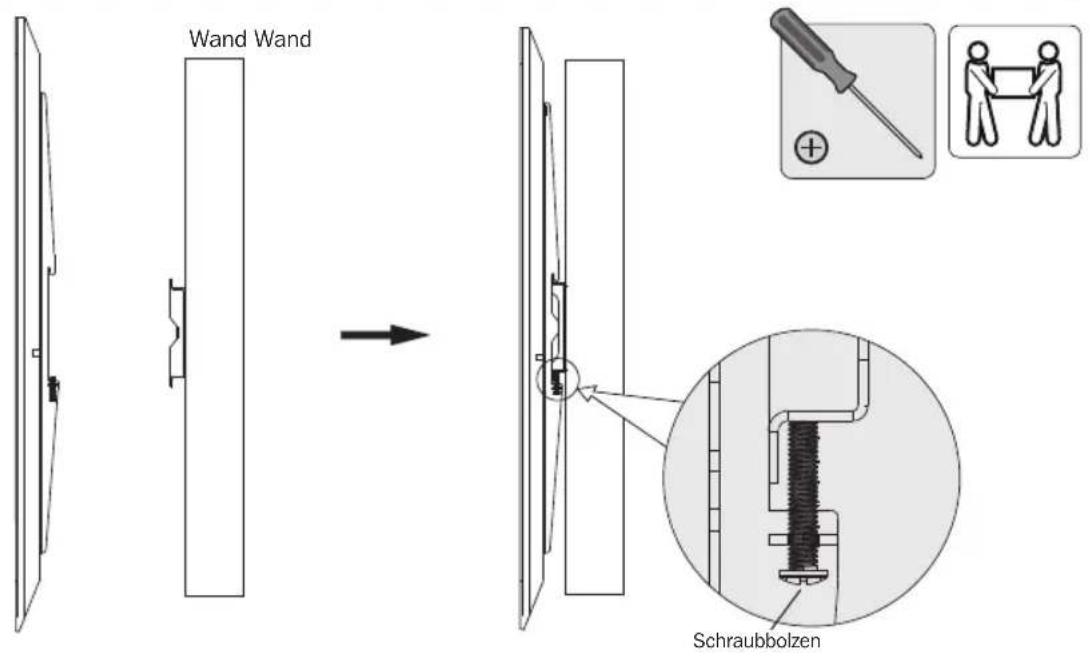

1. Den Bildschirm in die Wandplatte einhängen


- Stellen Sie vor dem Loslassen des Bildschirms sicher, dass die Adapterhalterungen sicher an der Wandplatte befestigt sind.

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sicher angebracht ist.
  • Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support.
