MANUAL DE USUARIO DWF4585X Tripp Lite

Manual del Propietario

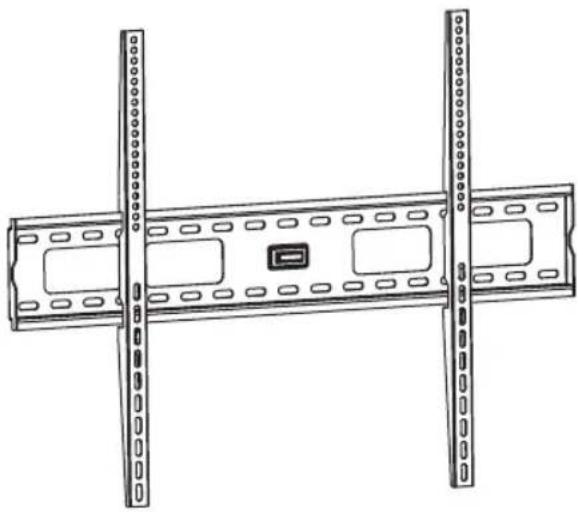

Soporte Fijo para Instalación en la Pared de una Pantalla Plana

MODELO: DWF4585X

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE CARGA INDICADA. ¡PUEDE OCURRIR UNA LESIÓN SEVERA O DAÑO A LA PROPIEDAD!

200x200/300x300/400x200/400x400/600x400/800x400

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2014 Tripp Lite. Todos los derechos reservados.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene alguna pregunta con respecto a alguna de las instrucciones o advertencias, visite por favor www.tripplite.com/support.
• El soporte de instalación fue diseñado para instalarse y usarse SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado por alguien con buena habilidad mecánica, con experiencia básica en construcción y un entendimiento completo de este manual.
• Cerciórese de que la superficie de apoyo soporte con seguridad la carga combinada del equipo y los accesorios y componentes agregados.
• Si se instala en paredes con entramados de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable el uso de un detector de montantes.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Apretar en exceso puede dañar los artículos, reduciendo grandemente su capacidad de soporte.
• Este producto está diseñado para usarse sólo en interiores. El utilizar este producto en exteriores podría conducir a fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA AQUÍ. EXCEPTO A LA EXTENSIÓN PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y CONSECUENCIALES. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario debe debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

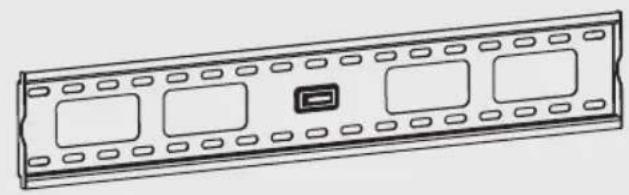

Accesorios y Partes Incluídas en el Empaque

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

Soporte Adaptador (x2)

Paquete M

M5X14 (x4)

M6X14 (x4) M8X20 (x4) M6X30 (x4)

M8X30 (x4)

Arandela (x4) Espaciador Pequeño (x8) Espaciador Grande (x4)

Paquete W

Tornillo de Anclaje (x6) Taquete (x6) Arandela D8 (x6)

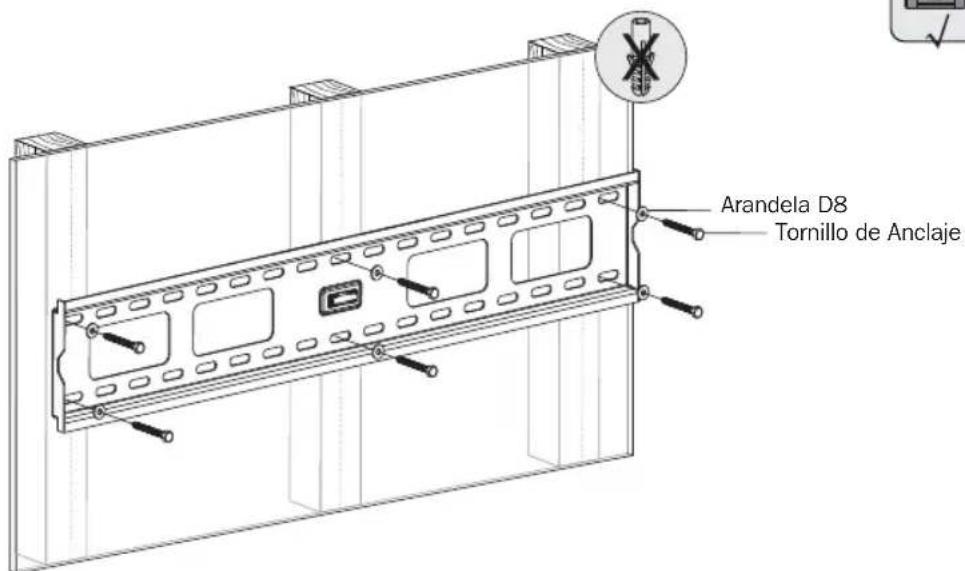

1a. Instalación en Pared con Entramado de Madera

{Permite taquetes de 406 mm (16") / 450 mm (17.7") / 600 mm (23.6") / 610 mm (24")}

Encuentre y marque la posición exacta de los orificios de instalación
Barrene los orificios piloto

Sujete la placa de pared en la pared

ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable usar un detector de montantes.
• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada del equipo y los accesorios y componentes agregados.

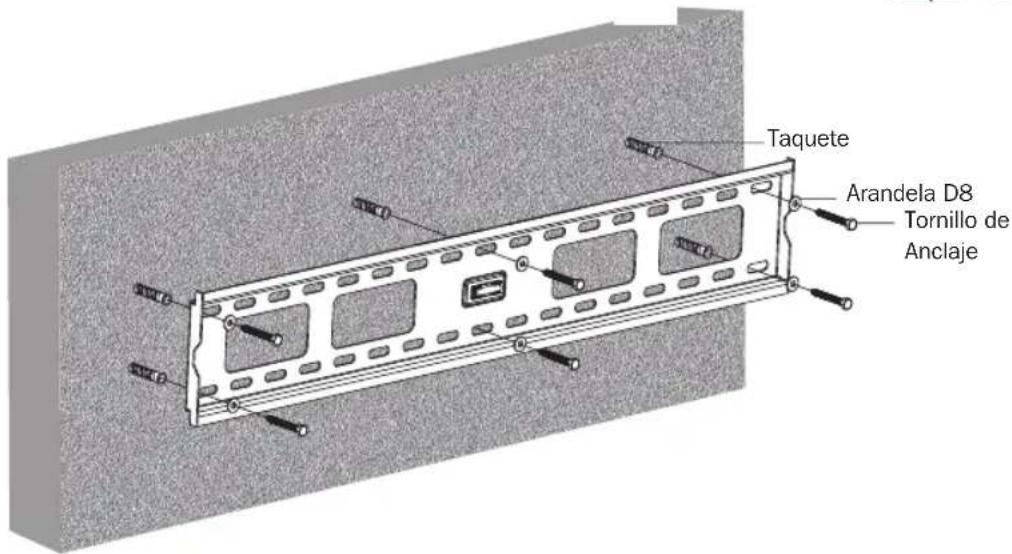

1b. Instalación sobre Ladrillo Sólido y Concreto

Marque la posición exacta de los orificios de instalación

Barrene los orificios piloto

Sujete la placa de pared en la pared

ADVERTENCIA

• Al instalar soportes de pared sobre bloques de hormigón, verifique que el espesor real del concreto sea al menos de 35mm (1-3/8") para el uso de anclas para concreto. ¡No taladre en las uniones de argamasa! Cerciórese de instalar en una parte sólida del bloque, generalmente a 25 mm (1") mínimo desde el lado del bloque. Para barrenar el orificio se sugiere un taladro eléctrico en baja velocidad en vez de un rotomartillo para evitar romper la parte posterior del orificio al encontrar un hueco o cavidad.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada del equipo y los accesorios y componentes agregados.

2. Instalación de los Soportes Adaptadores

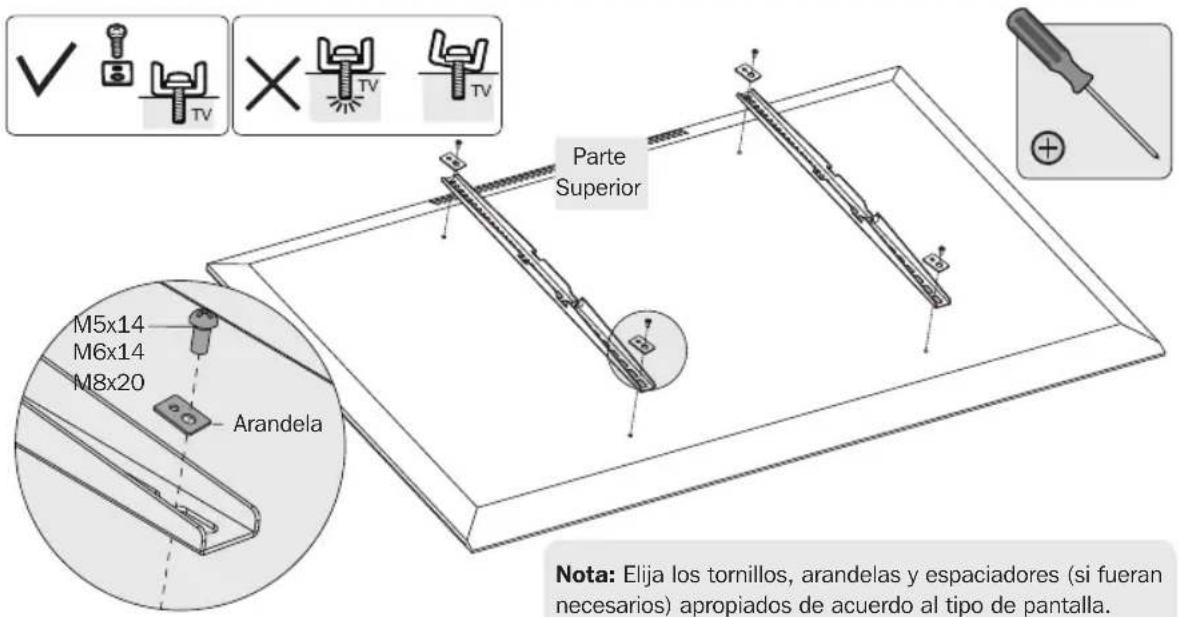

2-1 Para pantalla con la Parte Posterior Plana

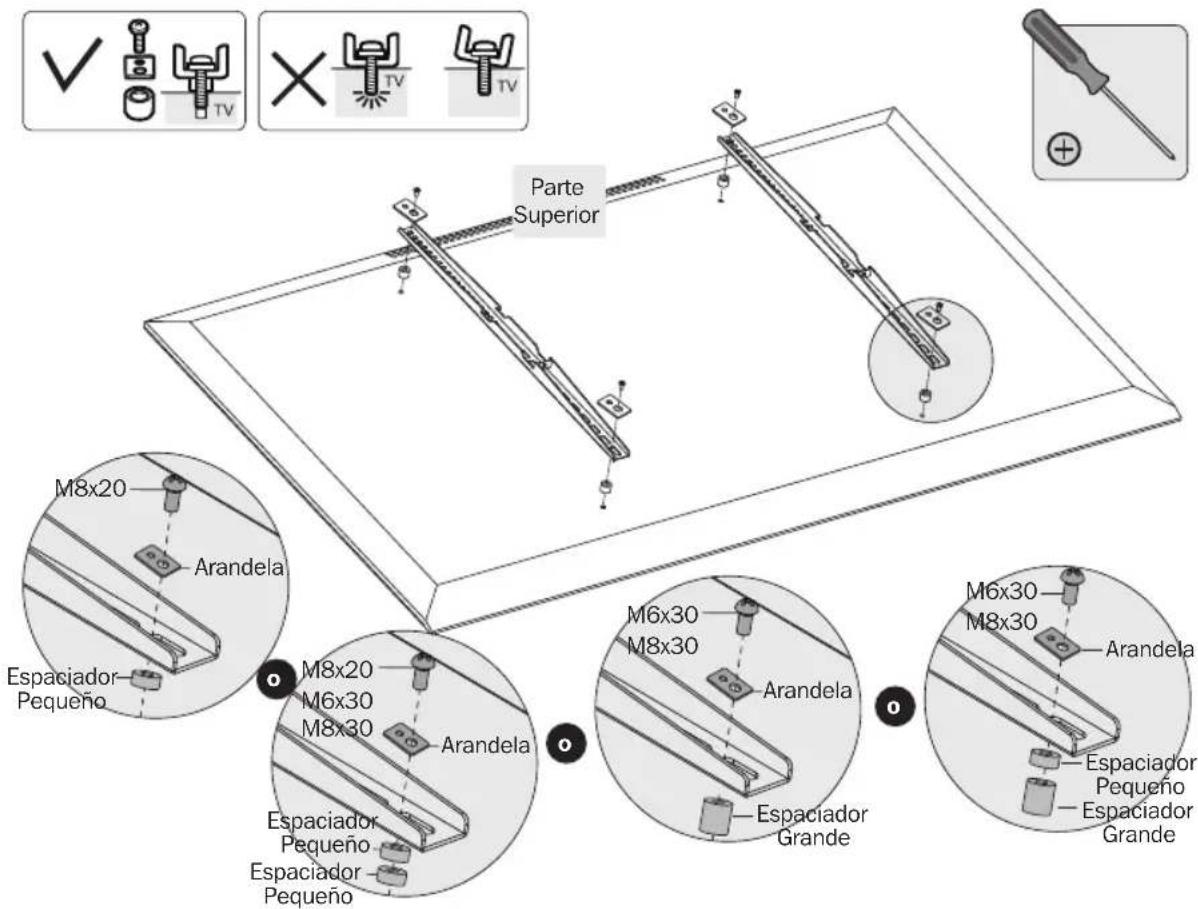

2-2 Para Pantalla con Parte Posterior Cóncava o para Acceder a Entradas de A/V
Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.
- Coloque los soportes del adaptador tan cerca como sea posible al centro de la pantalla.
- Atornille los soportes del adaptador a la pantalla.

Apriete todos los tornillos pero no en exceso.

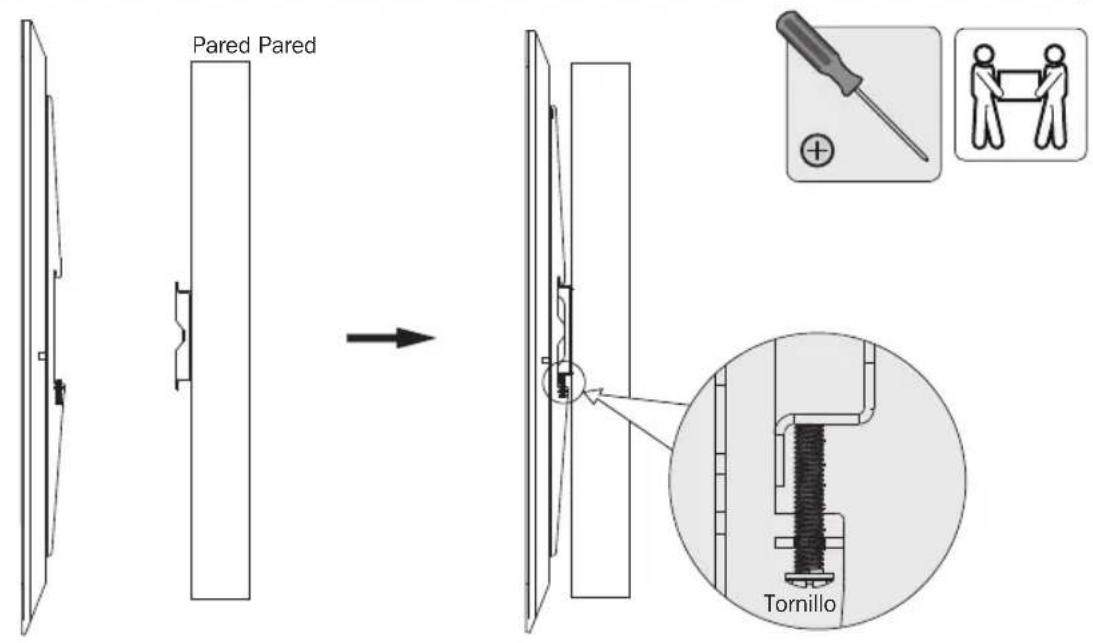

1. Cuelgue la Pantalla en la Placa de Pared


• Antes de soltar la pantalla, asegúrese de que los soportes del adaptador estén firmemente sujetos a la placa de pared.

Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.
• Si tiene alguna pregunta, visite por favor a www.triplite.com/support.
