Type de produit	Support mural pour téléviseur
Marque	Tripp Lite
Modèle	DWT4585X
Compatibilité VESA	200x200, 300x300, 400x200, 400x400, 600x400, 800x400
Capacité de charge maximale	56,7 kg (125 lb)
Type d'inclinaison	Inclinaison réglable
Matériau	Acier
Finition	Noir
Types de montage	Montants en bois, brique ou bloc de béton
Utilisation intérieure / extérieure	Intérieur uniquement
Garantie	5 ans limitée
Contenu du kit	Plaque murale, supports d'adaptateur, vis, rondelles, entretoises, boulons d'ancrage pour béton, outillage de montage
Fonctions principales	Fixation sécurisée au mur, inclinaison réglable pour réduire les reflets et améliorer l'angle de vue
Installation	Nécessite une personne qualifiée, perçage dans les montants ou le béton, utilisation de vérificateur de montants, assistant ou lève-mécanique recommandé
Entretien	Vérifier la sécurité du support tous les trois mois
Dimensions de la plaque murale	Environ 800 x 185 mm (hauteur x largeur, estimation)
Poids du support	Environ 5 kg
Précautions de sécurité	Ne pas dépasser la charge maximale, s'assurer que le mur supporte le poids, utiliser des vis dans le centre des montants, ne pas trop serrer les vis

FOIRE AUX QUESTIONS - DWT4585X Tripp Lite

Quels téléviseurs sont compatibles avec le support mural Tripp Lite DWT4585X ?

Le support est compatible avec les téléviseurs ayant des motifs de trous VESA parmi les suivants : 200x200, 300x300, 400x200, 400x400, 600x400 et 800x400 mm. Vérifiez les dimensions de votre téléviseur et le poids (max 56,7 kg).

Quel est le poids maximum supporté par le DWT4585X ?

La capacité de charge maximale est de 56,7 kg (125 lb). Ne dépassez pas cette limite pour éviter tout risque de blessure ou de dommage.

Puis-je installer ce support sur un mur en brique ou en béton ?

Oui, le support peut être installé sur de la brique pleine ou des blocs de béton. Utilisez les ancrages à béton fournis et percez dans la partie solide du bloc (épaisseur minimale de béton de 35 mm). Ne percez pas dans les joints de mortier.

Le support permet-il d'incliner le téléviseur ?

Oui, le DWT4585X propose un réglage d'inclinaison. Desserrez les boutons sur les côtés des supports d'adaptateur, inclinez l'écran à l'angle souhaité, puis resserrez les boutons pour le maintenir en place.

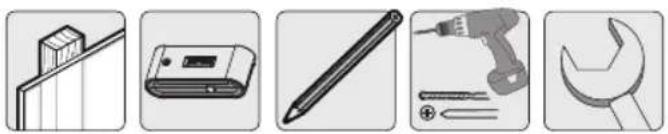

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret adapté au mur (bois ou béton), d'un niveau à bulle, d'un tournevis ou d'une clé, et d'un vérificateur de montants pour localiser les montants en bois.

Le support est-il livré avec toutes les vis nécessaires pour le téléviseur ?

Oui, le kit inclut plusieurs vis, rondelles et entretoises pour s'adapter à différents dos de téléviseur. Choisissez les composants appropriés en fonction de la disposition du panneau arrière de votre écran.

Puis-je installer ce support tout seul ?

Il est fortement recommandé de faire appel à un assistant ou d'utiliser un équipement de levage mécanique pour soulever et positionner le téléviseur en toute sécurité.

Quelle est la garantie du support mural Tripp Lite DWT4585X ?

Tripp Lite offre une garantie limitée de 5 ans à compter de la date d'achat initiale, couvrant les défauts de matériaux et de fabrication.

Dois-je vérifier le support après installation ?

Oui, il est conseillé de vérifier la sécurité du support tous les trois mois pour s'assurer qu'il reste bien fixé et en bon état.

Que faire si des pièces sont manquantes ou défectueuses ?

Consultez la liste de vérification des composants dans le manuel. Si une pièce manque ou est défectueuse, visitez www.tripplite.com/support pour obtenir de l'aide.

MODE D'EMPLOI DWT4585X Tripp Lite

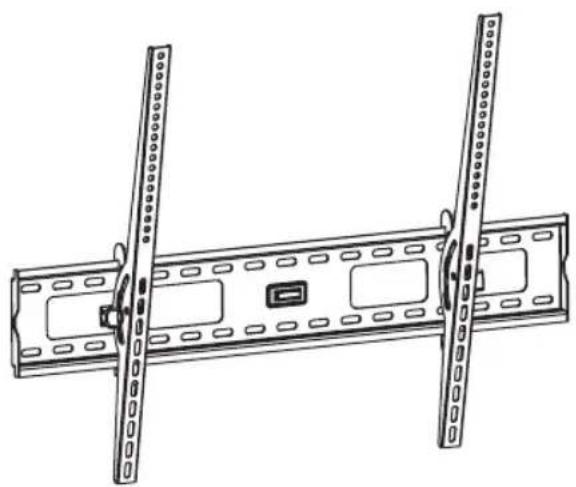

Écran plat inclinable montage mural

MODÈLE: DWT4585X

PRECAUCION: NO EXCEDA LA CAPACIDAD MAXIMA DE CARGA INDICADA. iPUEDE OCURRIR UNA LESION SEVERA O DANO A LA PROPIEDAD!

200x200/300x300/

400x200/400x400/

600x400/800x400

Copyright © 2014 Tripp Lite. Tous droits réservés.

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Si vous avez des questions concernant les instructions ou les avertissements, veuillez visiter www. triplite. com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT tel que spécifié dans le présent manuel. Une mauvaise installation de ce produit pourrait causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et positionner l'équipement sans risque.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tout défaut de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, Toute GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

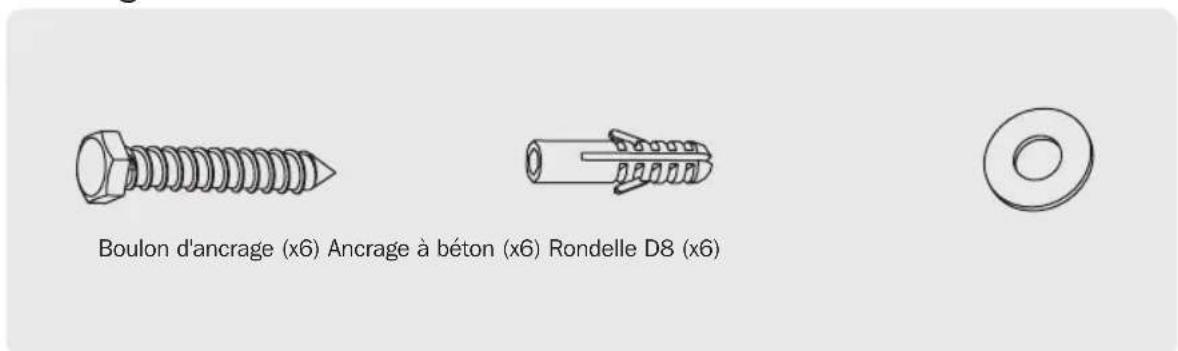

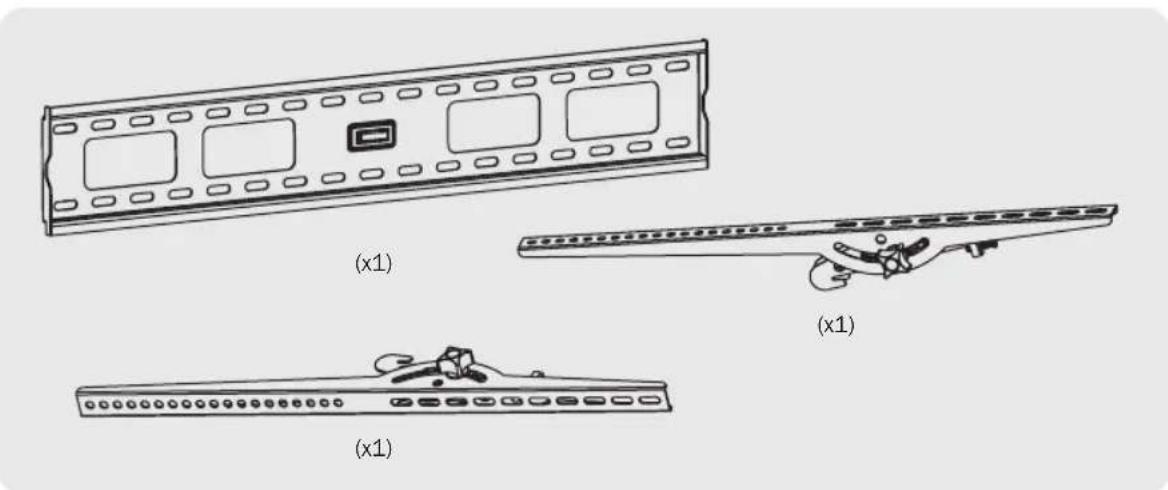

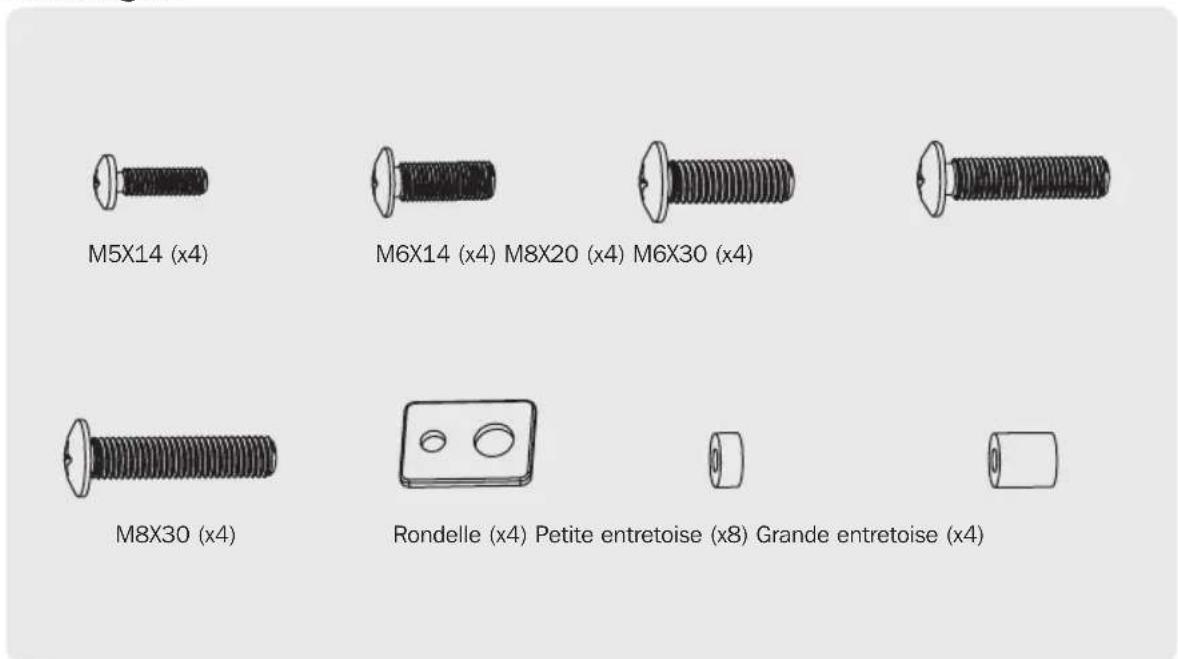

Liste de vérification des composants

IMPORTANT : Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www. triplite. com/support pour obtenir de l'aide.

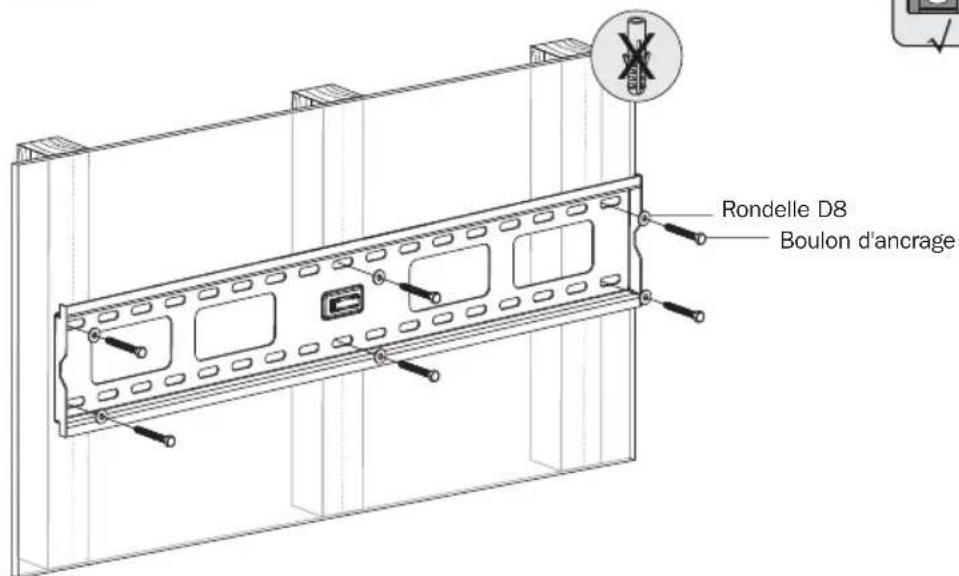

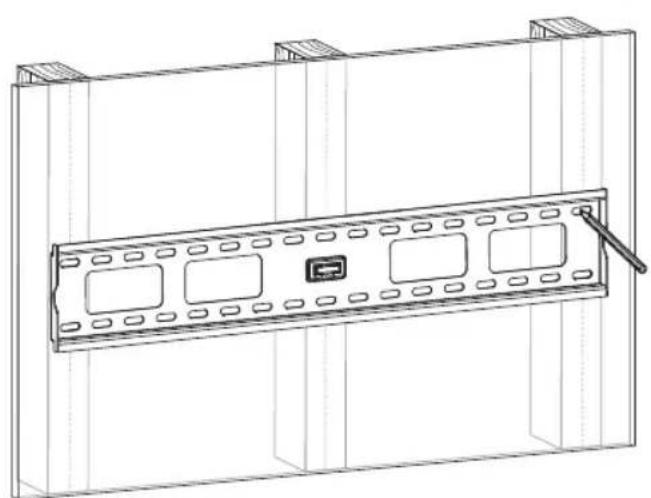

1A. montage sur des montants muraux

Trouver et marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

Fixer la plaque murale au mur.

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui pourrait supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

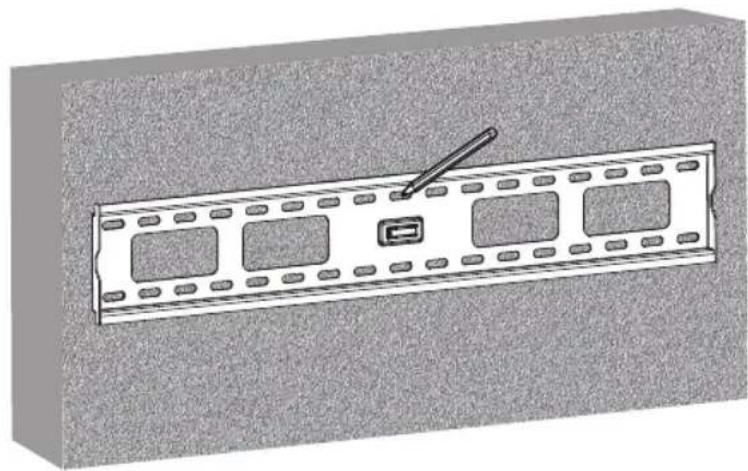

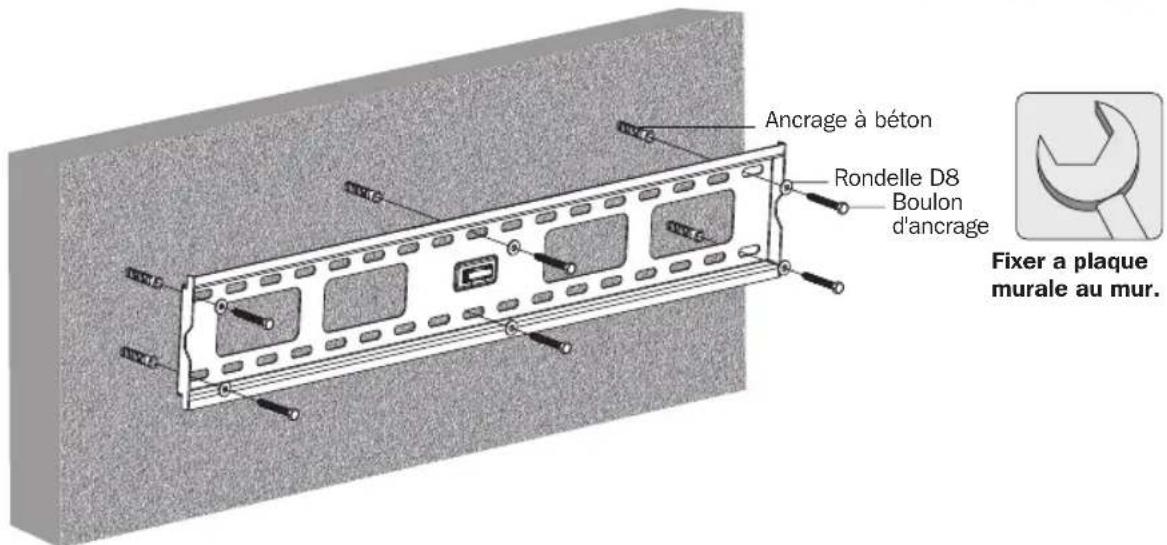

1B. Montage sur de la brique solide ou des blocs en béton

Marquer

l'emplacement exact des trous de montage. Percer des avant-trous.

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles D8 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il estuggéré d'utiliser une perceuse électrique pour percer un trou qu'un marteau perforateur afin d'éviter d'endommager l'arête du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui pourrait supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

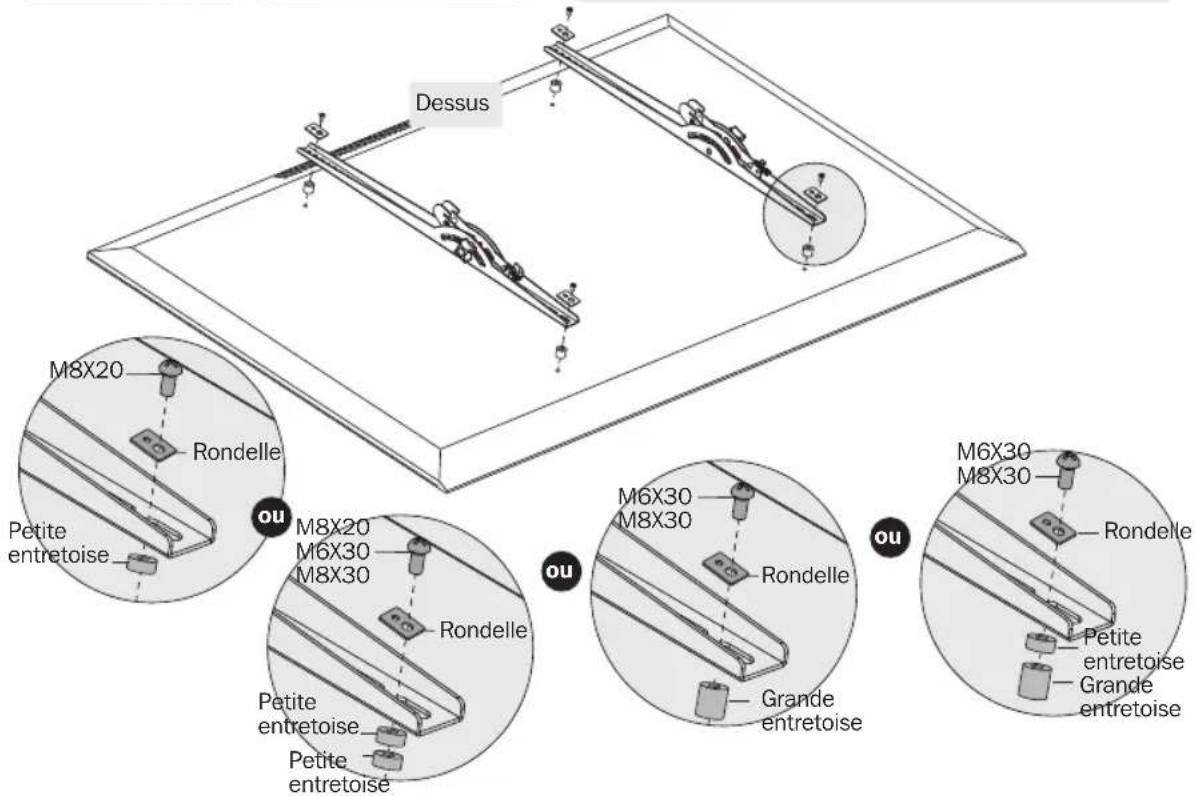

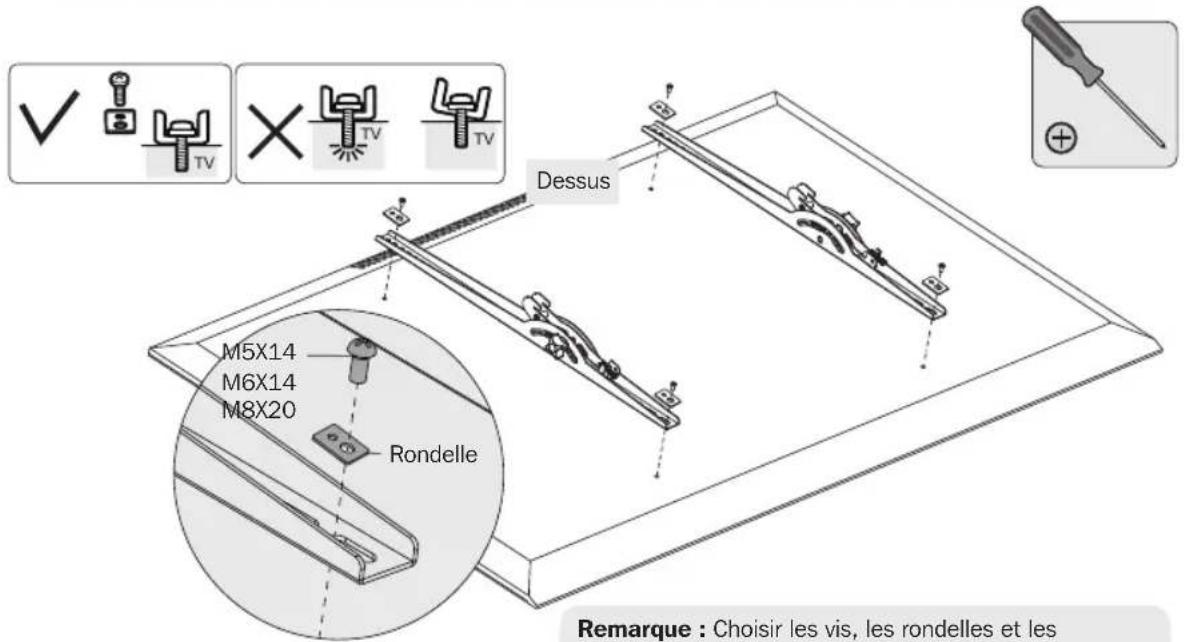

2-2 Pour les écrans à dos encastré ou pour accéder aux entrées a/v

Remarque: Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction de la disposition du panneau arrière de l'écran.

• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclus avec l'appareil.

Ne pas trop serrer les vis.

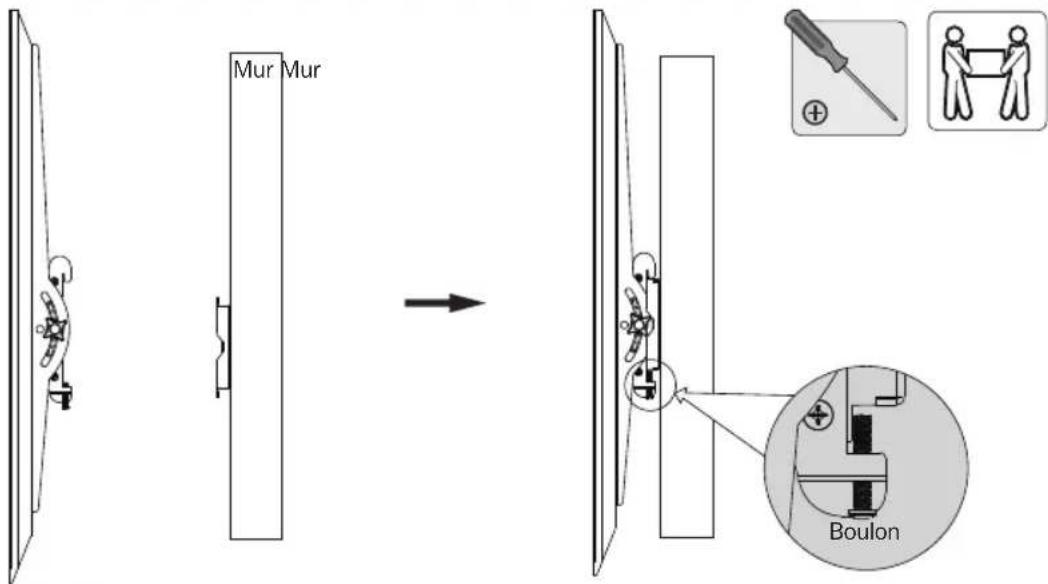

3. Suspendre l'écran sur la plaque murale.

Faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour accrocher l'écran avec les supports d'adaptateur sur le dessus de la plaque montée au mur. Serrer les deux vis dans la partie inférieure des supports d'adaptateur pour retenir l'appareil.

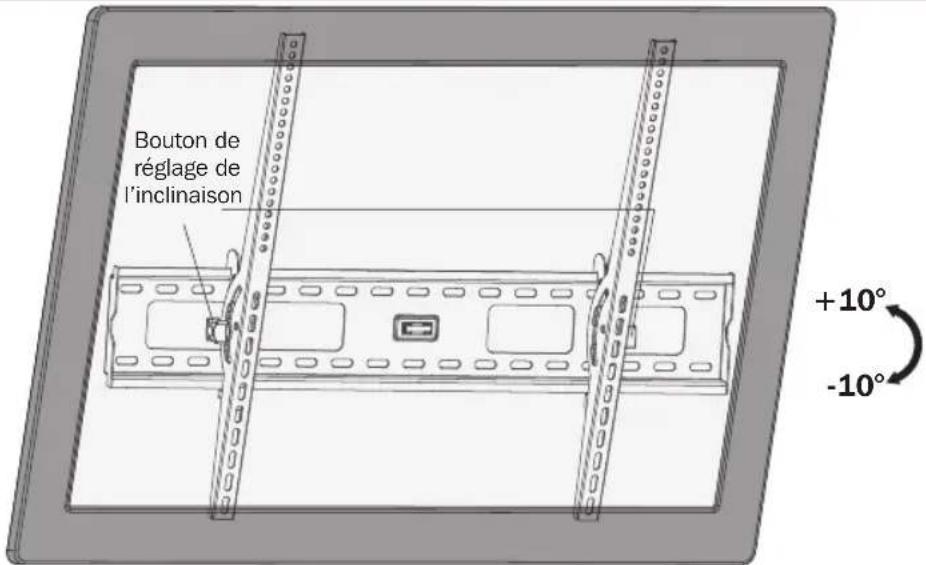

4. Réglage

Pour régler l'angle d'inclinaison, desserrer les boutons de réglage de l'inclinaison sur les côtes des supports d'adaptateur. Une fois que l'écran se trouve à l'angle désiré, desserrer les boutons pour le maintenir en place.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Veuillez visiter www.triplite.com/support si vous avez des questions.
