DWT4585X - TV-Wandhalterung Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	TV-Wandhalterung
Marke	Tripp Lite
Modell	DWT4585X
VESA-Kompatibilität	200x200, 300x300, 400x200, 400x400, 600x400, 800x400
Maximale Tragfähigkeit	56,7 kg (125 lb)
Neigungstyp	Verstellbare Neigung
Material	Stahl
Oberfläche	Schwarz
Montagearten	Holzständer, Ziegel oder Betonblock
Innen-/Außeneinsatz	Nur für Innenräume
Garantie	5 Jahre eingeschränkt
Lieferumfang	Wandplatte, Adapterhalterungen, Schrauben, Unterlegscheiben, Abstandhalter, Betonanker, Montagewerkzeug
Hauptfunktionen	Sichere Wandbefestigung, verstellbare Neigung zur Reduzierung von Blendung und Verbesserung des Betrachtungswinkels
Installation	Erfordert eine qualifizierte Person, Bohren in Ständer oder Beton, Verwendung eines Ständersuchers, Helfer oder Hebevorrichtung empfohlen
Wartung	Überprüfen Sie die Sicherheit der Halterung alle drei Monate
Abmessungen der Wandplatte	Ca. 800 x 185 mm (Höhe x Breite, Schätzung)
Gewicht der Halterung	Ca. 5 kg
Sicherheitshinweise	Maximale Last nicht überschreiten, sicherstellen, dass die Wand das Gewicht trägt, Schrauben in der Mitte der Ständer verwenden, Schrauben nicht überdrehen

Häufig gestellte Fragen - DWT4585X Tripp Lite

Welche Fernseher sind mit der TV-Wandhalterung Tripp Lite DWT4585X kompatibel?

Die Halterung ist kompatibel mit Fernsehern, die folgende VESA-Lochmuster aufweisen: 200x200, 300x300, 400x200, 400x400, 600x400 und 800x400 mm. Überprüfen Sie die Abmessungen Ihres Fernsehers und das Gewicht (max. 56,7 kg).

Was ist das maximale Gewicht, das der DWT4585X tragen kann?

Die maximale Tragfähigkeit beträgt 56,7 kg (125 lb). Überschreiten Sie diese Grenze nicht, um Verletzungs- oder Schadensrisiken zu vermeiden.

Kann ich diese Halterung an einer Ziegel- oder Betonwand installieren?

Ja, die Halterung kann an Vollziegel oder Betonblöcken montiert werden. Verwenden Sie die mitgelieferten Betonanker und bohren Sie in den festen Teil des Blocks (mindestens 35 mm Betondicke). Bohren Sie nicht in Mörtelfugen.

Ermöglicht die Halterung eine Neigung des Fernsehers?

Ja, der DWT4585X bietet eine Neigungsverstellung. Lösen Sie die Knöpfe an den Seiten der Adapterhalterungen, neigen Sie den Bildschirm auf den gewünschten Winkel und ziehen Sie die Knöpfe wieder fest, um ihn zu fixieren.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, einen für die Wand geeigneten Bohrer (Holz oder Beton), eine Wasserwaage, einen Schraubendreher oder einen Schraubenschlüssel und einen Ständersucher, um die Holzständer zu lokalisieren.

Wird die Halterung mit allen erforderlichen Schrauben für den Fernseher geliefert?

Ja, das Kit enthält mehrere Schrauben, Unterlegscheiben und Abstandhalter, um sich an verschiedene Fernseher-Rückseiten anzupassen. Wählen Sie die passenden Komponenten entsprechend der Anordnung der Rückseite Ihres Bildschirms.

Kann ich diese Halterung alleine installieren?

Es wird dringend empfohlen, einen Helfer oder mechanische Hebevorrichtungen zu verwenden, um den Fernseher sicher anzuheben und zu positionieren.

Wie lautet die Garantie für die TV-Wandhalterung Tripp Lite DWT4585X?

Tripp Lite gewährt eine eingeschränkte Garantie von 5 Jahren ab dem ursprünglichen Kaufdatum, die Material- und Verarbeitungsfehler abdeckt.

Muss ich die Halterung nach der Installation überprüfen?

Ja, es wird empfohlen, die Sicherheit der Halterung alle drei Monate zu überprüfen, um sicherzustellen, dass sie sicher befestigt und in gutem Zustand bleibt.

Was tun, wenn Teile fehlen oder defekt sind?

Überprüfen Sie die Komponentenliste im Handbuch. Wenn ein Teil fehlt oder defekt ist, besuchen Sie www.tripplite.com/support, um Hilfe zu erhalten.

BEDIENUNGSANLEITUNG DWT4585X Tripp Lite

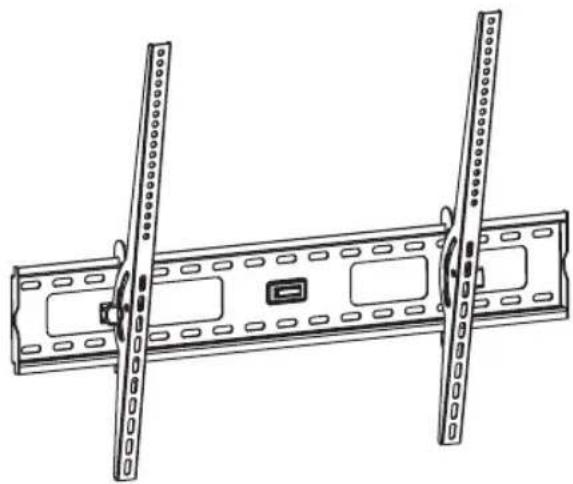

Schwenkbarer Flachbildschirm Wandhalterung

MODELL:DWT4585X

English 1 • Espanol 8 • Français 15 • Yüscckn 22

ACHTUNG: DAS ANGEGBENE MAXIMALGEWICHT DARF NICT UBERSCHRITTEN WERDEN. ES KÖNNEN SCHWERE KÖRPerverLETZUNGEN ODER ERHEBILCHE SACHSCHÄDEN EINTRETEN!

200x200/300x300/

400x200/400x400/

600x400/800x400

Copyright © 2014 Tripp Lite. Alle Rechte vorbehalten.

!WARNUNG

• Beginnen Sie mit der Installation erst, nachdem Sie die Anweisungen und Warnungen in this dem Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.triplite.com/support.
• Die Halterung sollte nur wie in dieser Handbuch angegeben installiert und verwendet werden. Die unsachgemäß Installation des Produkts kann zu Sachschäden oder schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mitugen Montagefähigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Geräts sowie des zugehörigen Materials und ähnlicher zugehöriger Komponenten sicher tragen kann.
• Stellen Sie bei der Montage an einer Holzwand sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheiten und zu positionieren.
  Die Schrauben fest anziehen, ohne sie zu überdrehen. Durch zu festes Anziehen konnen die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung im Freienkannzu Fehlfunktionenund Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkauf garantiert für einen Zeitraum von fülf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in dieser Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkauf der diese Fehler nach eigenen Ermessen begeben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄllen, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLIESLLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genommen Beschränkungen fur Sie möglicherweise nicht zuteffend. Diese Garantie gibt Ichnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

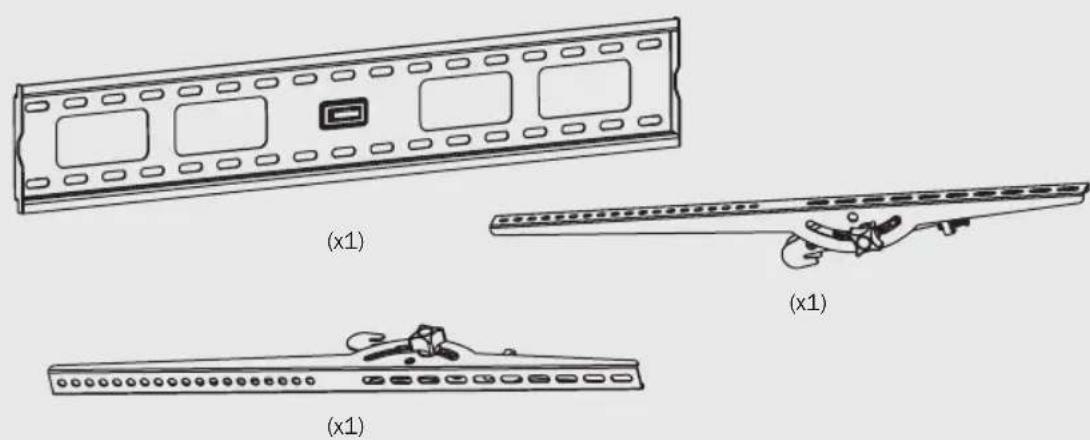

KComponentenliste

WICHTIG: Überprüfen Sie vor der Installation, ob alle in der Komponentenliste aufgeführten Teilevorhanden sind. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.triplite.com/support.

Paket M

M5X14 (x4)

M6X14 (x4) M8X20 (x4) M6X30 (x4)

M8X30 (x4)

Beilagscheibe (x4) Kleiner Abstandhalter (x8) Großer

Abstandhalter (x4)

Paket W

Ankerschraube (x6) Betonanker (x6) D8 Beilagscheibe (x6)

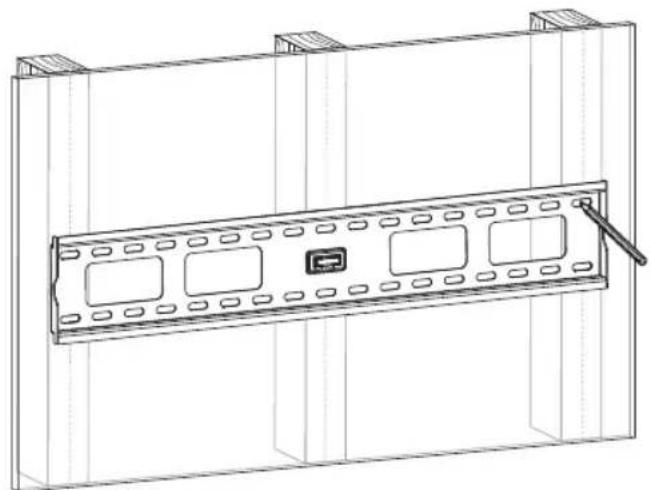

1a. Anbringen an einer Holzwand (außer Modell PLB-33S)

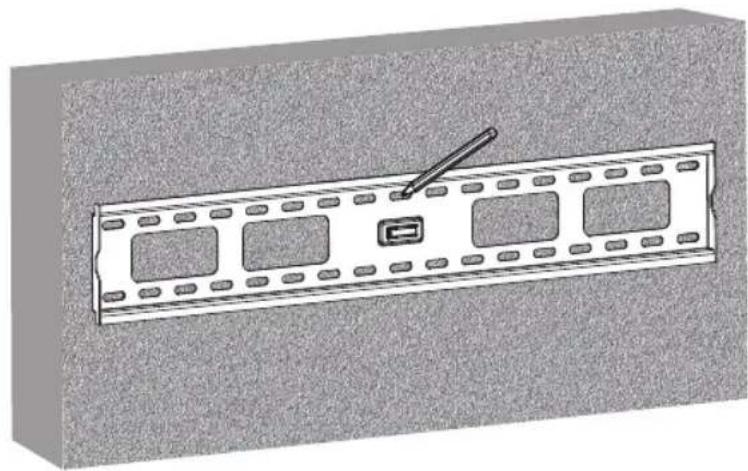

Markieren Sie die exakte Position der Befestigungslöcher
Bohren Sie die Führungslocher

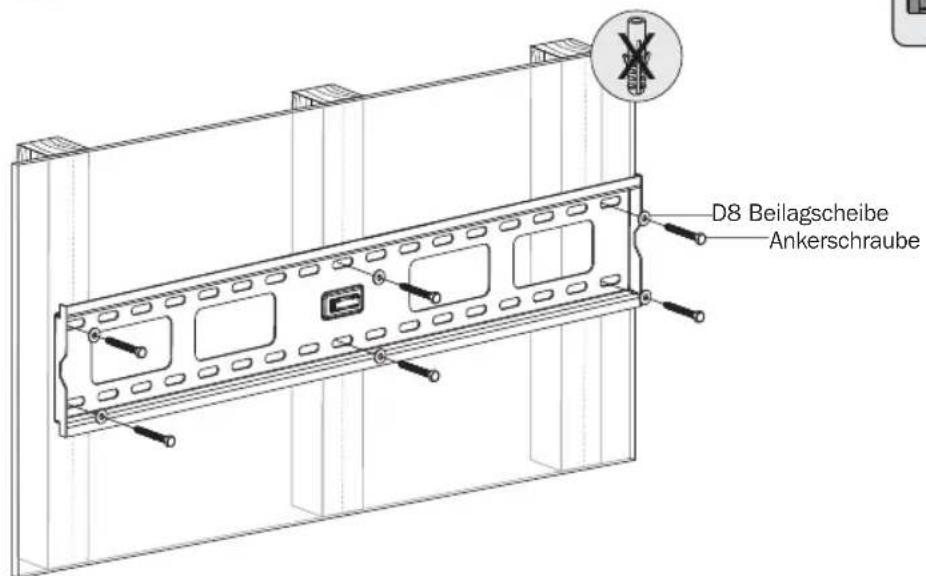

Die Wandplatte an der Wand befestigen

WARNING

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
  Fur andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts einschließlich des zugehörigen Materials und aller zugehörigen Komponenten tragenkann.

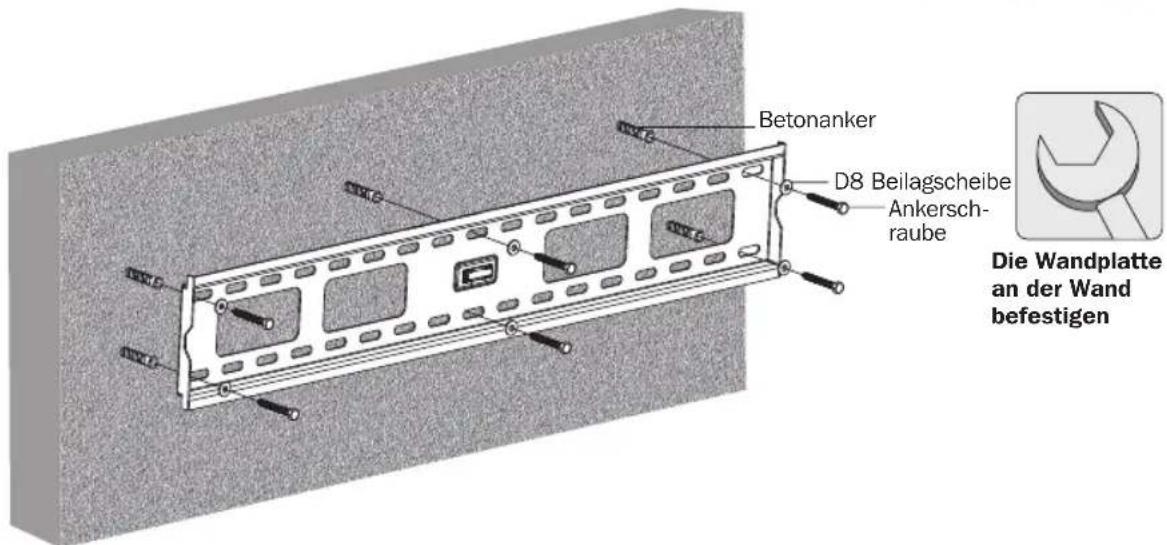

1b. Montage an Backstein oder Beton

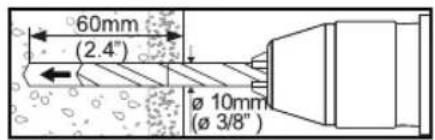

Bohren Sie die Führungslocher

WARNING

• Bei der Montage von Wandbefestigungen an Wänden aus Betonsteinen (auch Porenbetonsteine oder Betonschalsteine genannt) zuerst überprüfen, dass die tatsächliche Betondicke mindestens 35 mm beträgt, damit die Betonanker sich garalten werden. Keine Bohrlocher in die Mörtelfugen bohren! Vergewissem Sie sich, dass Sie die vormontierte Wandmontageplatte mit den mitgelieferten Betonankern, D8-Beilagscheiben und Ankerbolzen an einem starken Abschnitt des Betonsteins montieren. Ein solcher starker Abschnitt befindet sich normalerweise etwa 25 mm von einem der Enden entfernt zur Mitte des Betonsteines hin. Anstelle einer Schlagbohrmaschine wird zum Bohrend des Bohrloches eine elektrische Bohrmschine mit geringer Drehzahl empfohlen, um ein Ausbrechen des Werkstoffs am Bohrlochausgang zu verhindern, wo der Hohliaum beginnnt.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Gerats einschließlich des zugehörigen Materials und aller zugehörigen Komponenten tragenkann.

2. Installieren der Adapterhalterungen

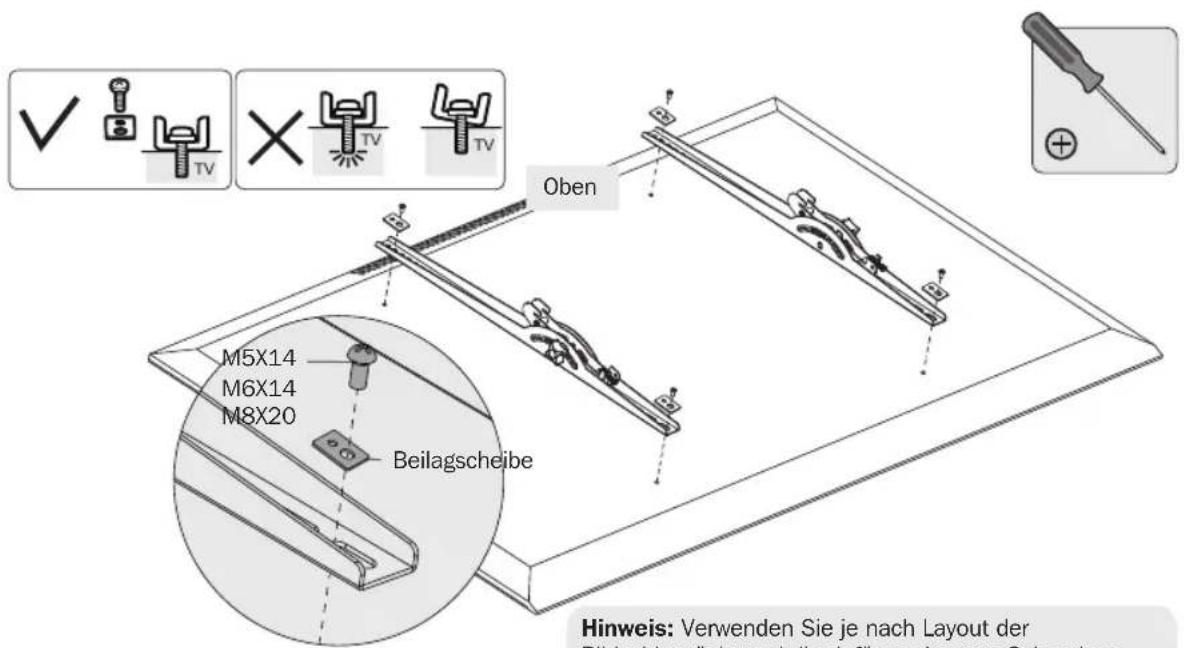

2-1 Für flache Hinterfolie

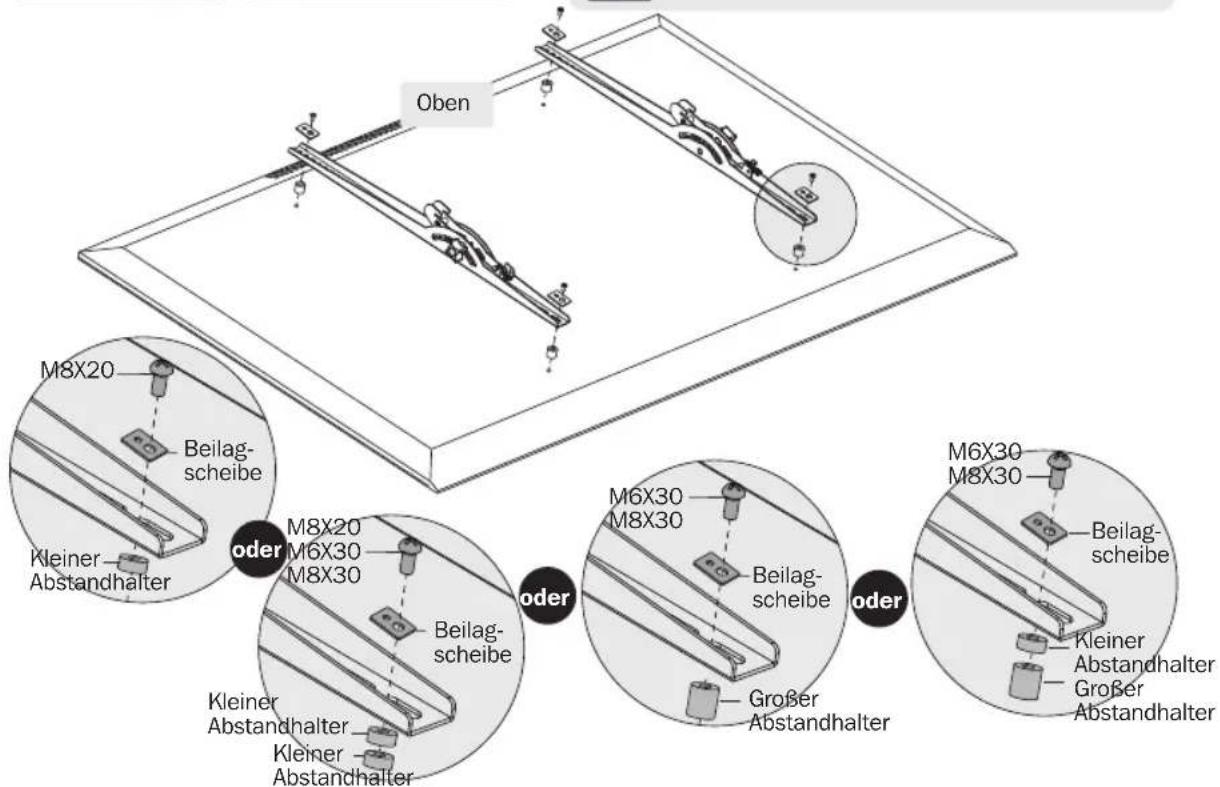

2-2 Für versenkte Hinterfolie oder den Zugriff auf A/V-Eingänge

Hinweis: Verwenden Sie je nach Layout der Bildschirmrückwand die damit geeigneten Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen unter Verwendung der Schrauben und aller anderen notwendigen Befestigungsteile, die mit der Einheit mitgeliefert werden, sicher am Bildschirm fest.

Die Schrauben nicht überdrehen.

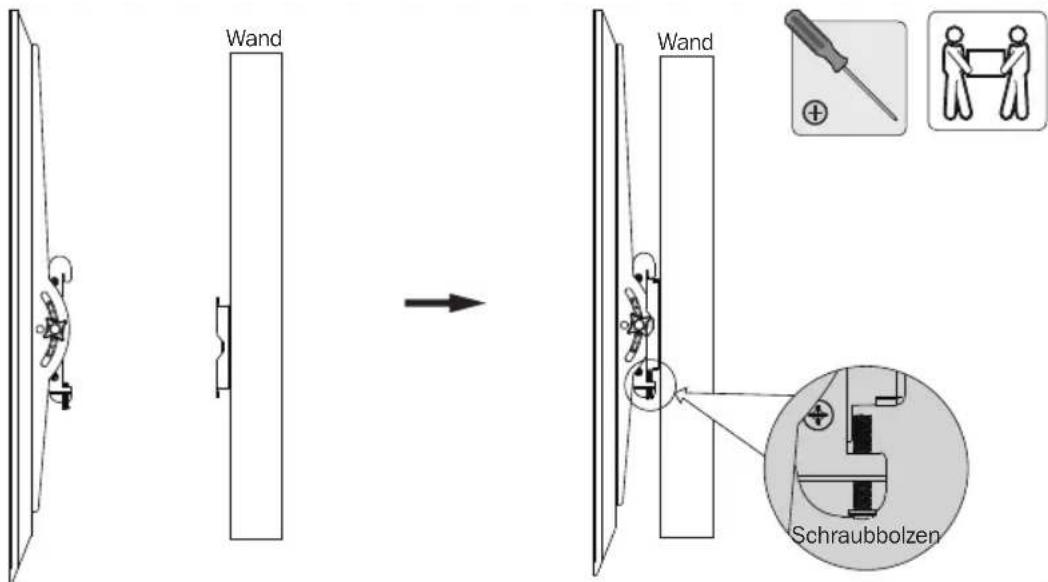

3. Hangen Sie den Bildschirm an die Wandhalterung

Hängen Sie den Bildschirm mit Hilfe eines Assistenten oder einer mechanischen Hubeinrichtung über die Oberkante der montierten Wandplatte hinweg in die Wandhalterung ein. Die beiden Schrauben unter an den Adapterhalterungen festziehen, um die Einheit sicher zu befestigen.

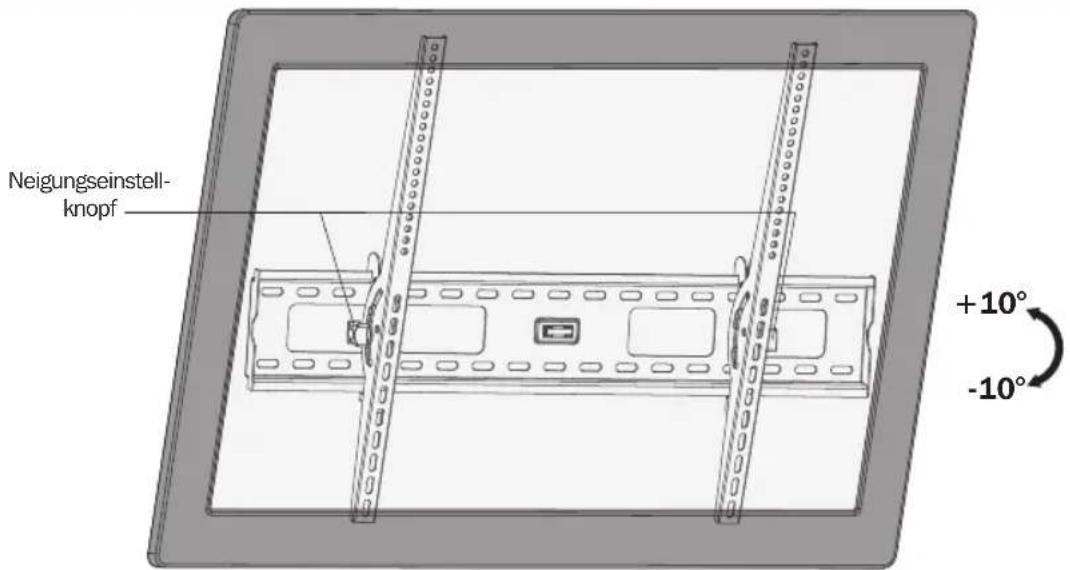

4. Ausrichtung

Um den Neigungswinkel einzustellen, sind die seitlich an den Adapterhalterungen befindlichen Neigungseinstellknöpfte zu lockern. Bringen Sie den Bildschirm in den gewünschten Neigungswinkel und drehren Sie anschließend die Einstellknöpfte wieder fest, um den Bildschirm sicher zu halten.

Wartung

• Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob die Halterung sicher angebracht ist.
• Falls Sie Fragen haben, besuchen Sie www.triplite.com/support.
